ATi Xpress 200 CrossFire im Test: Die Basis aller CrossFire-Systeme
Einleitung
Bald ein Jahr nach der Vorstellung der Doppel-Grafikkarten-Lösung namens SLI von nVidia hat auch ATi endlich Vergleichbares im Portfolio. Am 26.09.2005 wurde die „CrossFire“-Technik endgültig offiziell vorgestellt und Muster an die internationale Presse verteilt. Der Leistungsfähigkeit der Grafikkarten haben wir bereits einen Artikel gewidmet, allerdings bietet auch das CrossFire-Mainboard einiges Neues aus dem Hause ATi. Neben den beiden PEG-Schnittstellen findet sich auch die neue SB450-Southbridge auf dem Board. Inwiefern sich das uns vorliegende Vorserien-Modell von seinem Vorgänger unterscheidet, wollen wir im Artikel klären.
Lesezeichen
Neben dem Vergleich der verschiedenen Chipsätze für den Sockel 939, der einen Überblick über die Ausstattung und Leistungsfähigkeit gewährt, sind auch die Grundlagen zum verwendeten Prozessor von AMD lesenswert, genauso wie die Anleitung für das sehr interessante Cool'n'Quiet-Feature der Athlon 64-Prozessoren. Passend dazu sind der Energieverbrauch der Prozessoren und die Grundlagen von PCI Express einen Blick wert.
- nVidia nForce 4 SLI vs. VIA K8T890
- Dreimal nForce 4 SLI
- Sockel 939: ATi vs. nVidia vs. VIA
- EPoX EP-8KDA3+ (Sockel 754)
- MSI K8T Neo-FIS2R vs. Shuttle AN50R (Sockel 754)
- Asus SK8N vs. MSI K8T Master1-FAR (Sockel 940)
- Athlon 64 FX-55 und 4000+
- AMD Athlon 64 3500+ und 3800+
- Athlon 64 FX-51 und Athlon 64 3200+ (Grundlagen AMD Athlon 64)
- Athlon 64 mit Cool'n'Quiet (Anleitung)
- Energieverbrauch aktueller Prozessoren
- PCI Express - Die Grundlagen

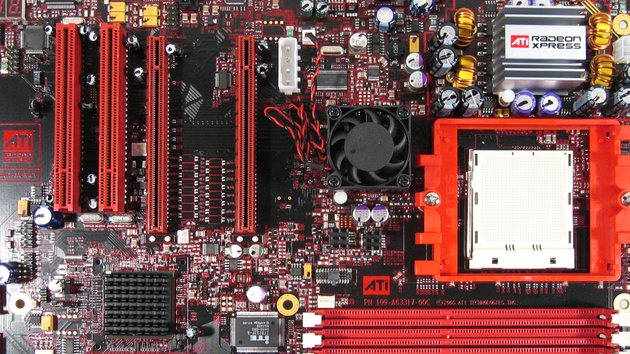

Der Proband
Als erstes möchten wir wieder einen Überblick über die Ausstattung des getesteten Mainboards geben.
| Layout | ATi Xpress 200 CrossFire-Edition | |
|---|---|---|
| Features |  |
|
| Chipsatz | ATi Xpress 200 CF-Edition | |
| Ausbaufähigkeit für Prozessoren |
AMD Athlon 64 AMD Athlon 64 FX AMD Athlon 64 X2 |
|
| HyperTransport-Bus | ||
| 1.600 MHz | Ja | |
| 2.000 MHz | Ja | |
| Speichertakt/-typ | ||
| 266 MHz/PC 2100 | Ja | |
| 333 MHz/PC 2700 | Ja | |
| 400 MHz/PC 3200 | Ja | |
| Dual Channel-Modus | verfügbar | |
| Maximaler RAM-Ausbau | 4 GByte (4 Slots) | |
| Onboardgrafik | Nicht vorhanden | |
| Onboardsound | Realtek ALC880 AC97 HD-Audio 8 Kanäle |
|
| Steckplätze | 2x PCIe x16 2x PCI |
|
| W-LAN-Fähigkeit | Nein | |
| HDD-Controller | ||
| ATA 133/100/66 | 4 Geräte | |
| Serial ATA | ATi SB450 SATA 150 4 Geräte (RAID 0,1, JBOD) Silicon Image 3132 SATA 300 2 Geräte (RAID 0, 1, 0+1, 10,5*, JBOD) |
|
| * Der RAID-Modus 5 des SiI 3132 erfordert einen Port-Replikator, da mindestens drei HDDs benötigt werden |
||
| Verfügbare Anschlüsse | ||
| USB 2.0 | 4x über Rear-Panel 4x über Mainboard-Header |
|
| IEEE 1394 Ports | 1x über Rear-Panel 1x über Mainboard-Header |
|
| LAN | Marvel 88E8052 (PCIe) | |
| Weitere Anschlüsse | 2x PS/2 6x Audio |
|
