MSI K8N Diamond Plus und ECS KN1 SLI Extreme im Test: SLI gegen SLI X16

29.4.2006 15:22 Uhr Ralph Burmester

Einleitung

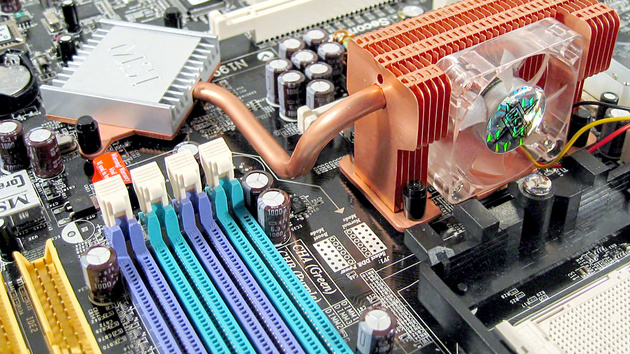

Das MSI K8N Diamond Plus ist in Japan und den USA bereits seit längerem erhältlich und nach seiner Vorstellung im Januar hat es einige Zeit später auch seinen Weg nach Deutschland gefunden. MSI stellte uns ein Testmuster zur Verfügung. Als Kontrahent kommt ein Mainboard von Elitegroup und damit das erste Mainboard dieses Herstellers, das wir einem Test unterziehen, zum Einsatz. Während das Elitegroup KN1 SLI Extreme noch auf dem nForce 4 SLI basiert, ist das MSI K8N Diamond Plus das zweite Mainboard in unserem Testlabor, das mit dem neueren nForce 4 SLI X16 ausgestattet ist.

Gerade Spiele-Enthusiasten, die das letzte Quentchen Leistung aus ihren Grafikkarten quetschen wollen, sollen aus der X16-Technologie Vorteile ziehen können. Dass dies erst bei Auflösungen von 1600x1200 und eingeschaltetem AA und AF messbar wird, sollte vorab klar sein. Bei der „normalen“ TFT-Auflösung von 1280x1024 ergeben sich so kleine Unterschiede, die wohl kaum den deutlichen Mehrpreis des X16-Chipsatzes gegenüber dem normalen SLI-Chipsatz rechtfertigen. Hier sind die Benutzer eines guten alten Röhren-Monitors in der passenden Größe eindeutig im Vorteil, sind sie doch nicht strikt auf bestimmte Auflösungen beschränkt.

Doch genug der Theorie und der Marketing-Versprechen der Hersteller, wenden wir uns den Kandidaten zu. MSI platziert das Diamond Plus als Top-Board für den Sockel 939. ECS Elitegroup ist eher für günstige und teilweise sehr flexible Mainboards bekannt. Wie sich die beiden in unseren Benchmark-Parcours beweisen, zeigen die nächsten Seiten.

Lesezeichen

Neben dem Vergleich der verschiedenen Chipsätze für den Sockel 939, der einen Überblick über die Ausstattung und Leistungsfähigkeit gewährt, sind auch die Grundlagen zum verwendeten Prozessor von AMD und die Anleitung für das sehr interessante Cool'n'Quiet-Feature der Athlon 64-Prozessoren lesenswert. Passend dazu sind der Energieverbrauch der Prozessoren und die Grundlagen von PCI Express einen Blick wert.

Die Probanden

Zuerst wollen wir wieder einen Überblick über die Ausstattung des getesteten Mainboards geben.

ECS KN1 SLI Extreme — MSI K8N Diamond Plus

Layout	MSI K8N Diamond Plus	Elitegroup KN1 SLI Extreme
Features	MSI K8N Diamond Plus	ECS KN1 SLI Extreme
Chipsatz	nVidia nForce 4 SLI x16	nVidia nForce 4 SLI
Ausbaufähigkeit für Prozessoren	AMD Athlon 64 AMD Athlon 64 FX AMD Athlon 64 X2	AMD Athlon 64 AMD Athlon 64 FX AMD Athlon 64 X2
HyperTransport-Bus
	1.600 MHz	Ja	Ja
	2.000 MHz	Ja	Ja
Speichertakt/-typ
	266 MHz/PC 2100	Ja	Ja
	333 MHz/PC 2700	Ja	Ja
	400 MHz/PC 3200	Ja	Ja
Dual Channel-Modus	verfügbar	verfügbar
Maximaler RAM-Ausbau	4 GByte (4 Slots)	4 GByte (4 Slots)
Multi-GPU	SLI	SLI
Onboardgrafik	Nicht vorhanden	Nicht vorhanden
Onboardsound	Creative SB Audigy SE 8 Kanäle	Realtek ALC850 AC97 8 Kanäle
Steckplätze	2x PCIe x16 2x PCIe x1 1x PCI x4(x2) 2x PCI	2x PCIe x16 1x PCIe x1 3x PCI
WLAN-Fähigkeit	Nein	Nein
HDD-Controller
ATA 133/100/66	4 Geräte	4 Geräte Cross-RAID mit SATA
Serial ATA	nForce 4 SATA 300 4 Geräte (RAID 0,1, 0+1, 5, JBOD) Silicon Image 3132 SATA 300 2 Geräte(RAID 0, 1)	nForce 4 SATA 300 4 Geräte (RAID 0,1, 0+1, JBOD) Silicon Image 3132 SATA 300 2 Geräte(RAID 0, 1)
Verfügbare Anschlüsse
USB 2.0	4x über Rear- Panel 6x über Mainboard- Header	4x über Rear- Panel 6x über Mainboard- Header
IEEE 1394	1x über Rear- Panel 2x über Mainboard- Header	1x über Rear- Panel 2x über Mainboard- Header
LAN	Marvell 88E1115 (PHY) und Marvell 88E8053 (PCIe) Dual Gigabit Ethernet	Marvell 88E1111 PCIe (PHY) und Realtek RTL8100C PCI Gigabit und 10/100 Ethernet
Weitere Anschlüsse	1x Parallel 1x Seriell 2x PS/2 6x Audio 1x Optical S/PDIF out 1x Coaxial S/PDIF out	1x Seriell 2x PS/2 6x Audio 1x Optical S/PDIF out 1x Coaxial S/PDIF out
Format	ATX 30,0 x 24,4 cm	ATX 30,0 x 24,4 cm
