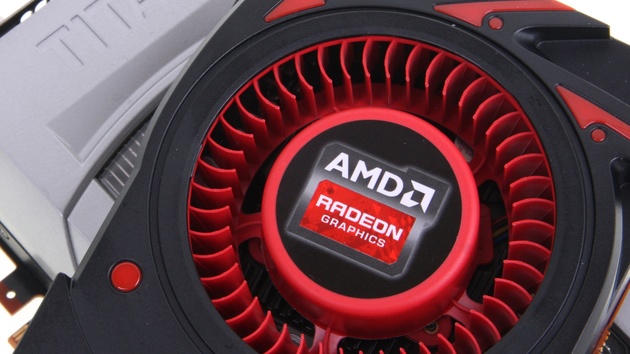

AMD Radeon R9 290X im Test: Konkurrenz für Titan. Für 500 Euro.
Das Flaggschiff
Jetzt gilt es: Mit der Radeon R9 290X zielt AMD auf die Nvidia GeForce GTX Titan. Zu einem Preis von unter 500 Euro soll das neue Flaggschiff die deutlich teurere Konkurrenz schlagen.
Hatte es AMD bei den bereits vorgestellten „Volcanic Islands“-Grafikkarten Radeon R7 260X, Radeon R9 270X und Radeon R9 280X beim Einsatz bekannter GPUs belassen, setzt die Radeon R9 290X auf eine komplett neue GPU namens „Hawaii“.
Der folgende Artikel geht zuerst auf die Technik hinter dem neuen Chip ein, bevor die neue Grafikkarte mitsamt dem neuen Kühlsystem betrachtet wird. Im Anschluss liefern unser bekannt umfangreicher Testparcours sowie zahlreiche Sondertests alle benötigten Daten, um im abschließenden Fazit eine Antwort auf die Frage zu liefern: Wird Nvidias GeForce GTX Titan geschlagen?
| Preissegment | AMD | Nvidia |
|---|---|---|
| 550-1.000 Euro | - | GeForce GTX Titan Preis: 822 € Leistung: 108 % |
| 450-550 Euro | Radeon R9 290X Preis: 499 € (UVP) |
GeForce GTX 780 Preis: 515 € Leistung: 100 % |
| 250-450 Euro | Radeon HD 7970 GHz Edition Preis: 279 € Leistung: 91 % |
GeForce GTX 770 Preis: 327 € Leistung: 84 % |
| *Leistung bezieht sich auf 2.560 × 1.600 4xAA/16xAF, GeForce GTX 780 normiert auf 100 %, nur Single-GPU-Karten |
||
Die Radeon R9 290, die die Lücke zwischen R9 290X und R9 280X schließen wird, hat AMD am heutigen Tag hingegen nicht vorgestellt. Gerüchte sprechen vom 31. Oktober.
Die „Hawaii“-GPU
Überblick
Die Radeon R9 290X setzt wie die noch ausstehende R9 290 auf die neu entwickelte Hawaii-GPU, die weiterhin im 28-nm-Verfahren bei TSMC gefertigt wird und sich aus 6,2 Milliarden Transistoren zusammensetzt. Die Die-Größe liegt bei 438 mm², womit der Rechenkern ein gutes Stück größer ist als der Vorgänger „Tahiti“ (352 mm²). Hawaii ist die größte von AMD je hergestellte GPU. Die zweitgrößte, der R600, kam auf 420 mm².
| Radeon HD 7970 GHz Edition |
Radeon R9 290X |
GeForce GTX 780 |
GeForce GTX Titan |
|
|---|---|---|---|---|
| Logo |  |
|
 |
|
| Chip | Tahiti XT2 | Hawaii | GK110 | GK110 |
| Transistoren | ca. 4,31 Mrd. | ca. 6,2 Mrd. | ca. 7,1 Mrd. | ca. 7,1 Mrd. |
| Fertigung | 28 nm | 28 nm | 28 nm | 28 nm |
| Chiptakt | 1.000 MHz | – | 863 MHz | 837 MHz |
| Boost-Takt | 1.050 MHz | 1.000 MHz | 900 MHz | 876 MHz |
| Shader-Einheiten (MADD) |
2.048 (1D) | 2.816 (1D) | 2.304 (1D) | 2.688 (1D) |
| FLOPs (MAD) | 4.096 GFLOPS | 5.632 GFLOPS | 3.977 GFLOPS | 4.500 GFLOPS |
| ROPs | 32 | 64 | 48 | 48 |
| Pixelfüllrate | 32.000 MPix/s | 64.000 MPix/s | 34.520 MPix/s | 33.480 MPix/s |
| TMUs | 128 | 176 | 192 | 224 |
| Texelfüllrate | 128.000 MTex/s | 176.000 MTex/s | 165.696 MTex/s | 187.488 MTexs |
| DirectX (vollständig) |
11.1 | 11.2 | 11 | 11 |
| effektive Windows Stromsparfunktion |
✓ (ZeroCore) | ✓ (ZeroCore) | ✓ | ✓ |
| Speichermenge | 3.072 MB GDDR5 | 4.096 MB GDDR5 | 3.072 MB GDDR5 | 6.144 MB GDDR5 |
| Speichertakt | 3.000 MHz | 2.500 MHz | 3.004 MHz | 3.004 MHz |
| Speicherinterface | 384 Bit | 512 Bit | 384 Bit | 384 Bit |
| Speicherbandbreite | 288.000 MB/s | 320.000 MB/s | 288.384 MB/s | 288.384 MB/s |
| Stromangaben Typisch/Maximal |
250/? Watt | 250/? Watt | ?/250 Watt | ?/250 Watt |
Von AMDs GPU-Architektur Graphics Core Next gibt es aktuell drei verschiedene Entwicklungsstufen. Die Southern Island-IP, die Kabini-IP und eben die Hawaii-IP. Die Hawaii-IP entspricht als einzige der in der Gerüchteküche behandelten Architektur Graphics Core Next 2.0, wird offiziell allerdings nicht so betitelt. Die Basis ist auch hier GCN 1.0, Änderungen – wenn im Detail auch relevant – halten sich in Grenzen.
Für grundlegende technische Details empfehlen wir dennoch weiteren unseren Artikel zur Radeon HD 7970, die Neuerungen stellen wir auf den folgenden Seiten im Einzelnen vor.
