Cooltek Antiphon Airflow im Test: Midi-Tower mit Schalldämmung für 55 Euro

 4/5
Carsten Lissack
36 Kommentare

Erfahrungen

Der Hardwareeinbau in das Cooltek Antiphon Airflow erfolgt größtenteils reibungslos. Nachdem die Abstandhalter problemlos in den Mainboardtray eingedreht wurden, ist die Hauptplatine flott verbaut. Selbiges gilt für die Grafikkarte und das Netzteil.

Auch beim Einsetzen der Festplatten gibt es keine Probleme. Wurden sie erst einmal mit den Schienen zusammengebracht und in den Käfig geschoben, rasten sie dort fest ein. Seltsam mutet an, dass kleinere 2,5"-Festplatten von der Rückseite aus einzuschieben sind. Ein technischer Hintergrund erschließt sich nicht.

Die Schnellverschlüsse für 5,25" sind im Allgemeinen als praxistauglich zu bewerten, allerdings fixieren sie das Laufwerk nur im vorderen Bereich. Um Laufwerken zusätzlichen Halt zu bieten, sollten sie mit den beiliegenden Schrauben befestigt werden.

Etwas kritisch geht es beim Kabelmanagement zu, denn die Rückseite des Trays bietet gerade einmal 15 mm Spielraum an den tiefsten Stellen. Hier muss also durchaus akribisch vorgegangen werden, um die Kabel bestmöglich zu verlegen. Außerdem rutschen die Gummimanschetten leicht aus ihrer Aussparung heraus, was schnell nervt.

Die Schalldämmung sonderte auch bei höheren Temperaturen während des Betrieb keinen unangenehmen Geruch aus.

Diagramme
Grafikkartenlänge (Referenzdesign)
  • Benötigter Platz:
    • ATi Radeon HD 5970
      31,0
    • AMD Radeon HD 6990
      30,5
    • AMD Radeon HD 7990
      30,5
    • AMD Radeon R9 295X2
      30,5
    • ATi Radeon HD 5870
      28,0
    • Nvidia GeForce GTX 590
      28,0
    • Nvidia GeForce GTX 690
      28,0
    • AMD Radeon HD 6950
      27,5
    • AMD Radeon HD 6970
      27,5
    • AMD Radeon HD 7950
      27,5
    • AMD Radeon HD 7950 Boost
      27,5
    • AMD Radeon HD 7970
      27,5
    • AMD Radeon HD 7970 GHz
      27,5
    • AMD Radeon R9 290X
      27,5
    • Nvidia GeForce GTX 480
      27,0
    • Nvidia GeForce GTX 570
      27,0
    • Nvidia GeForce GTX 580
      27,0
    • Nvidia GeForce GTX Titan
      27,0
    • Nvidia Nvidia GeForce GTX Titan Black
      27,0
    • Nvidia GeForce GTX 780 Ti
      27,0
    • Nvidia GeForce GTX 680
      26,0
    • Nvidia GeForce GTX 470
      25,0
    • AMD Radeon HD 6870
      24,5
    • Nvidia GeForce GTX 650 Ti Boost
      24,5
    • Nvidia GeForce GTX 660
      24,5
    • Nvidia GeForce GTX 660 Ti
      24,5
    • Nvidia GeForce GTX 670
      24,5
    • ATi Radeon HD 5850
      24,0
    • AMD Radeon HD 7850
      24,0
    • AMD Radeon HD 7870
      24,0
    • AMD Radeon R9 270X
      24,0
    • AMD Radeon HD 6850
      23,0
    • Nvidia GeForce GTS 250
      23,0
    • Nvidia GeForce GTS 450
      21,5
    • Nvidia GeForce GTX 460
      21,5
    • AMD Radeon HD 7770
      21,0
    • AMD Radeon HD 7790
      21,0
    • ATi Radeon HD 5770
      20,5
    • ATi Radeon HD 5750
      18,0
    • AMD Radeon R7 260X
      17,5
    • Nvidia GeForce GT 240
      17,1
    • ATi Radeon HD 5570
      17,0
    • AMD Radeon HD 7750
      17,0
    • ATi Radeon HD 5670
      16,5
    • Nvidia GeForce GT 640
      15,0
    • Nvidia GeForce GT 430
      14,9
    • Nvidia GeForce GTX 650
      14,5
    • Nvidia GeForce GTX 650 Ti
      14,5
    • Nvidia GeForce GTX 750 Ti
      14,5
  • Vorhandener Platz:
    • Phanteks Enthoo Primo
      51,5
    • NZXT H630
      51,0
    • Corsair Graphite 760T
      49,0
    • Fractal Design Arc Midi R2
      45,5
    • Xigmatek Elysium
      45,4
    • Corsair Obsidian 550D
      45,2
    • Thermaltake Urban S41
      44,0
    • Nanoxia Deep Silence 6
      43,5
    • CoolerMaster Silencio 650
      43,4
    • Aerocool Strike-X ST
      43,0
    • Fractal Design Define R4
      43,0
    • XFX Type 1 Bravo
      43,0
    • BitFenix Ronin
      42,5
    • Cubitek Magic Cube AIO
      42,3
    • Cooler Master CM 690 III
      42,3
    • Enermax iVektor
      41,5
    • Antec Solo II
      41,0
    • Enermax Ostog GT
      41,0
    • Lian Li PC-7HX
      40,0
    • Parvum Systems S2.0
      40,0
    • Lian Li Z70
      39,0
    • Cooler Master Cosmos II
      39,0
    • Corsair Obsidian 350D
      37,7
    • NZXT Phantom 820
      37,5
    • In Win 904
      37,5
    • Thermaltake Level 10 GT
      37,0
    • Zalman GS1200
      35,1
    • In Win H-Frame
      35,0
    • Fractal Design Define XL
      34,5
    • SilverStone Sugo SG09
      34,5
    • BitFenix Phenom Mini-ITX
      34,2
    • SilverStone Raven 3
      34,0
    • BitFenix Phenom mATX
      34,0
    • Silverstone Fortress 04
      33,8
    • SilverStone TJ08B-E
      33,6
    • Aerocool GT-S
      33,5
    • SilverStone Raven Z
      33,5
    • Lian Li PC-Q35
      33,5
    • BitFenix Colossus
      33,4
    • Corsair Carbide 400R
      33,4
    • Corsair Carbide Air 540
      33,0
    • Aerocool Dead Silence
      32,8
    • BitFenix Merc Alpha
      32,5
    • Xigmatek Alfar
      32,5
    • Fractal Design Node 804
      32,5
    • Cooltek Antiphon Airflow
      32,5
    • BitFenix Shinobi
      32,0
    • Fractal Design Node 605
      32,0
    • Lian Li PC-V1020
      31,8
    • SilverStone TJ11
      31,5
    • Fractal Design Node 304
      31,0
    • Silverstone Raven RV05
      31,0
    • SilverStone CW02
      30,5
    • anidées AI-6
      30,4
    • MS-Tech CA-0300 SE
      30,0
    • Abee DX4
      29,0
    • Lian Li PC-Q28
      29,0
    • NZXT H2
      28,5
    • LanCool PC-K63
      28,4
    • NZXT Phantom 410
      28,0
    • Cubitek Mini Cube
      28,0
    • MS-Tech CA-0210
      27,8
    • BitFenix Raider
      27,0
    • Cooltek U3
      25,5
    • Streacom FC8 Evo
      22,0
    • Coolctek Coolcube
      18,5
Einheit: Zentimeter (cm)

Der verwendete CPU-Kühler Prolimatech Super Mega passt mit seinen 162 mm Höhe nur um Haaresbreite in das Cooltek Antiphon Airflow hinein und stößt bereits an das Seitenteil an. Empfehlenswert sind maximal 160 mm. Die Länge der Grafikkarte beschränkt sich auf 325 mm beziehungsweise auf 290 mm, wenn ein Pixelbeschleuniger weiter unten installiert wird, wie es beispielsweise bei einem Dual-GPU-System der Fall ist.

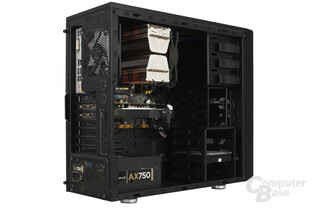

Cooltek Antiphon Airflow - Testsystem seitlich
Cooltek Antiphon Airflow - Testsystem seitlich

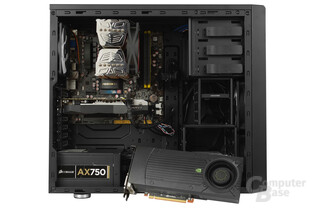

Cooltek Antiphon Airflow - Testsystem
Cooltek Antiphon Airflow - Testsystem

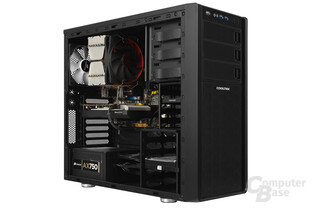

Cooltek Antiphon Airflow - Testsystem seitlich
Cooltek Antiphon Airflow - Testsystem seitlich

Messergebnisse

Seit August 2014 finden zwei verschiedene Grafikkarten mit unterschiedlicher Kühlung Einzug in das Testsystem. Dadurch kann ComputerBase genauer aufzeigen, ob im getesteten Gehäuse mit einem Radial- oder Axiallüfter die besseren Gesamttemperaturen zu erzielen sind. Detaillierte Informationen stehen im Artikel So testet ComputerBase Gehäuse zur Verfügung.

Lautstärke

Lautstärke
Lautstärke – Vorne
  • Ruhewert:
    • Stille
      29,1
  • Vorne:
    • Cooltek Antiphon Airflow (5 V)
      30,9
    • Silverstone Raven RV05 (5 V)
      32,3
    • Cooltek Antiphon Airflow (12 V)
      36,1
    • Silverstone Raven RV05 (12 V)
      44,3
Einheit: dB(A)

Wenn die verbauten 120-mm-Lüfter mit lediglich 5 Volt angetrieben werden, dann sollten sie selbst von empfindlichen Gemütern mit durchschnittlich 29,8 Dezibel nicht zu hören sein. Auch ist die Festplatte nicht aus dem Betrieb des Computers hinauszuhören, was für die Entkopplung des Midi-Towers spricht.

Drehen die Ventilatoren mit voller Umdrehungszahl, erreichen sie eine Geräuschkulisse von 35,7 Dezibel. Das ist weder ein sehr guter, noch ein sehr schlechter Wert.

Ewige Liste der Lautstärkeentwicklung

Temperatur

Systemtemperaturen
Systemtemperaturen – CPU
  • Nvidia GTX 650 Ti Boost:
    • Silverstone Raven RV05 (12 V)
      38
    • Silverstone Raven RV05 (5 V)
      44
    • Cooltek Antiphon Airflow (12 V)
      52
    • Cooltek Antiphon Airflow (5 V)
      63
  • Asus GTX 760 DirectCU II OC:
    • Silverstone Raven RV05 (12 V)
      47
    • Silverstone Raven RV05 (5 V)
      54
    • Cooltek Antiphon Airflow (12 V)
      54
    • Cooltek Antiphon Airflow (5 V)
      72
Einheit: °C

In Verbindung mit der Nvidia GTX 650 Ti Boost und ihrem Radiallüfter erreicht der Prozessor eine Temperatur von 52 °C während der 12 Volt- beziehungsweise 63 °C während der 5-Volt-Messung. Die Grafikkarte selbst wird 64 °C beziehungsweise 87 °C warm.

Kommt die Asus GTX 760 DirectCU II OC mit ihren zwei Axiallüftern zum Einsatz, so fällt die CPU-Temperatur mit 54 °C im 12-Volt- beziehungsweise 72 °C im 5-Volt-Betrieb bei weniger Drehzahl deutlich höher aus. Der Pixelbeschleuniger erreicht mit 65 °C beziehungsweise 82 °C ähnliche Temperaturen wie die Nvidia GTX 650 Ti Boost. Im Cooltek Antiphon Airflow empfiehlt sich somit eine Grafikkarte mit Radiallüfter.

Die Mainboard- und Festplattentemperaturen fallen bei beiden Grafikkarten ähnlich aus. Während die Hauptplatine mit maximal 49 °C noch im grünen Bereich ist, bleibt die Festplatte mit höchstens 26 °C sehr kühl.

Durch modulare Festplattenkäfige könnten die Temperaturen theoretisch besser ausfallen, vorausgesetzt die nicht benötigten Käfige werden ausgebaut. Diese Funktion bietet das Gehäuse jedoch nicht.

Ewige Liste Systemtemperaturen (Radiallüfter)
Ewige Liste Systemtemperaturen (Axiallüfter)

Leistungsaufnahme

Leistungsaufnahme
  • 5 Volt:
    • Lian Li PC-Q35
      1,6
    • Cooltek Antiphon Airflow
      1,6
    • Fractal Design Node 804
      2,0
    • Silverstone Raven RV05
      2,3
    • Corsair Graphite 760T
      2,9
  • 12 Volt:
    • Lian Li PC-Q35
      4,4
    • Cooltek Antiphon Airflow
      4,5
    • Fractal Design Node 804
      6,7
    • Silverstone Raven RV05
      6,8
    • Corsair Graphite 760T
      10,4
Einheit: Watt (W)

Liegen 5 Volt an allen Lüftern an, so liegt der Verbrauch pro Ventilator gerundet bei gerade einmal 0,5 Watt. Sehr gut verhält sich der Verbrauch auch bei voller Umdrehungszahl: hier verbraucht ein Lüfter lediglich 1,5 Watt.
