Micro-ATX und Mini-ITX: Kompakte Einsteiger-Mainboards mit A520 von ASRock

ASRock begleitet den Start von AMDs Einsteiger-Chipsatz A520 mit sechs Mainboards, die aktuelle und zukünftige Prozessoren über den Sockel AM4 aufnehmen. Auffällig dabei ist, das zum Start allein kompakte Platinen in Micro-ATX und Mini-ITX angeboten werden. Relevante Ausstattung fehlt trotzdem nicht.

Einmal Micro-ATX bei ASRock mit Anschluss zur Mittelklasse

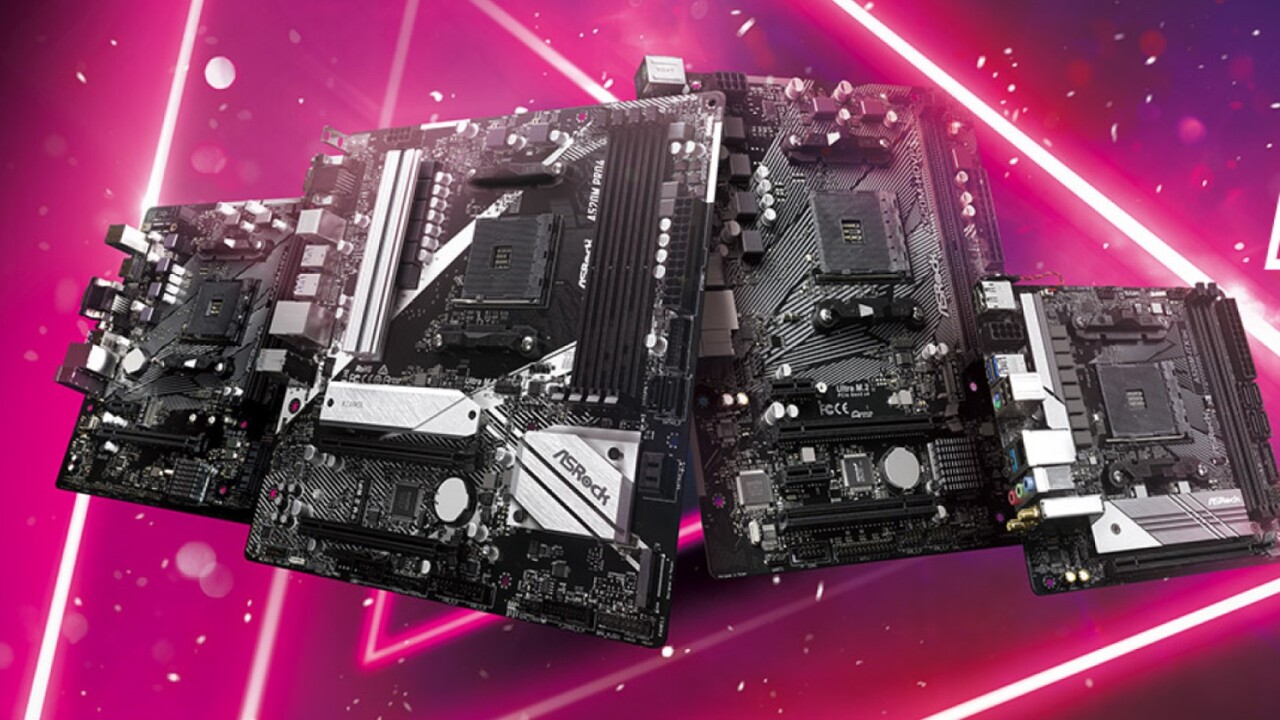

Am Dienstag von AMD ohne großes Aufsehen vorgestellt, findet der Einsteiger-Chipsatz A520 für den Budget-Sektor den Weg auf erste Mainboards – auch bei ASRock. Zu den Neuheiten zählen unter anderem fünf der bereits im Vorfeld bekannt gewordenen AM4-Platinen im Formfaktor Micro-ATX und ein (noch) kleinerer Ableger im Format Mini-ITX.

1.

Bild 1 von 5

Als „Topmodell“ im Budget-Aufgebot mit A520-Chipsatz firmiert das A520M Pro4, das trotz einer generell kosteneffizienten Ausstattung beispielsweise zwei PCIe-x16-Slots und die gleiche Anzahl an M.2-Aufnahmen für schnelle NVMe-SSDs bietet. Einer der beiden Steckplätze wird von einem Kühlkörper bedeckt. Nur dieser ist über vier PCIe-3.0-Datenleitungen voll angebunden und unterstützt somit Übertragungsgeschwindigkeiten von 32 Gbit/s. Der zweite ist über zwei PCIe-3.0-Lanes in der Spitze lediglich halb so schnell (16 Gbit/s). Obwohl die PCIe-4.0-Lanes von Ryzen 3000 in der Theorie auch auf A520 genutzt werden können, müssen Mainboards diesen in der Praxis auch unterstützen. Genau wie anderer Hersteller hat auch ASRock bei den A520-Platinen keinen der M.2-Slots dafür frei geschaltet. Darüber hinaus sind vier DIMM-Slots für Arbeitsspeicher beim ASRock A520M Pro4 geboten, die laut Datenblatt bis zu einer Geschwindigkeit von 4.733 MHz (Renoir APU) unterstützt werden.

8-Phasen-Spannungsversorgung nur beim A520M Pro4

Anders als das A520M Pro4 verfügen die vier übrigen Micro-ATX-Ableger mit A520-Chipsatz bei ASRock, das A520M-HVS, das A520M-HDV, das A520M-HDVP und das A520M/ac, nicht über eine achtphasige Spannungsversorgung der CPU-Aufnahme, sondern können nur sechs Power-Stages vorweisen. Auch bei der Ausstattung ist eine Abgrenzung vorhanden. So sind bei den Budget-Mainboards nur zwei DIMM-Slots für maximal 64 GB Arbeitsspeicher und neben einem PCIe-x16-Slot lediglich noch ein oder zwei PCIe-x1-Steckplätze für Erweiterungskarten vorhanden.

1.

Bild 1 von 20

Für M.2-Laufwerke gibt es beim A520M-HVS, -HDV, -HDVP sowie dem ac-Modell gleichsam eine Aufnahme weniger. Das A520M-HDVP besitzt als Alleinstellungsmerkmal einen betagten PCI-Slot, während sich das A520M/ac über ein ab Werk verbautes WLAN-Modul aus der Masse der A520-Neuheiten bei ASRock abhebt. Weitere Unterscheidungsmerkmale sind die Art und Anzahl der Grafikausgänge. Während beispielsweise das A520M Pro4 DisplayPort, HDMI und DSub miteinander kombiniert, tritt das A520M-HDVP als Randerscheinung noch mit einem zusätzlichen DVI-Ausgang hervor.

	A520M Pro4	A520M-HVS	A520M-HDV	A520M-HDVP	A520M/ac
Format	Micro-ATX (244 × 244 mm)	Micro-ATX (230 × 201 mm)		Micro-ATX (244 × 201 mm)	Micro-ATX (230 × 201 mm)
Sockel	AMD AM4
Chipsatz	AMD A520
CPU-Support	AMD Ryzen 3000/4000 (Matisse/Vermeer)
RAM	4 × DDR4-DIMM max. 128 GB bis zu 4.733+ MHz (OC)	2 × DDR4-DIMM, max. 64 GB bis zu 4.733+ MHz (OC)
PCIe-Slots	1 × PCIe 3.0 x16 1 × PCIe 3.0 x16 (x2)	1 × PCIe 3.0 x16 1 × PCIe 3.0 x1	1 × PCIe 3.0 x16 1 × PCIe 3.0 x1	1 × PCIe 3.0 x16 2 × PCIe 3.0 x1 1 × PCI	1 × PCIe 3.0 x16 1 × PCIe 3.0 x1
Video	1 × DisplayPort (1.4) 1 × HDMI-Ausgang (2.1) 1 × DSub über integrierte Grafikeinheit	1 × HDMI-Ausgang (2.1) 1 × DSub über integrierte Grafikeinheit	1 × HDMI-Ausgang (2.1) 1 × DVI-D 1 × DSub über integrierte Grafikeinheit	1 × DisplayPort (1.4) 1 × HDMI-Ausgang (2.1) 1 × DVI-D 1 × DSub über integrierte Grafikeinheit	1 × HDMI-Ausgang (2.1) über integrierte Grafikeinheit
Ethernet	1 × Realtek RTL8111H, Gigabit-LAN
WLAN	–				Intel 802.11ac WiFi
Massenspeicher	1 × M.2 PCIe 3.0 x4 (32 Gbit/s) 1 × M.2 PCIe 3.0 x2 (16 Gbit/s) 4 × SATA 3.0 (6 Gbit/s)	1 × M.2 PCIe 3.0 x4 (32 Gbit/s) 4 × SATA 3.0 (6 Gbit/s)
USB (Typ C)	1 × USB 3.2 Gen1 (5 Gbit/s)	–
USB (Typ A)	9 × USB 3.2 Gen1 (5 Gbit/s) 6 × USB 2.0 (480 Mbit/s)	6 × USB 3.2 Gen1 (5 Gbit/s) 6 × USB 2.0 (480 Mbit/s)
Audio	8-Kanal-Soundlösung (Realtek ALC1200)	8-Kanal-Soundlösung (Realtek ALC887)
UVP Hersteller	k.A.	k.A.	k.A.	k.A.	k.A.
Preis im Handel Stand: 19.08.2020	–	ab 63 Euro	–	–	–

In Mini-ITX auch mit Wi-Fi 5 und USB Typ C

Eine Sonderstellung im A520-Startaufgebot bei ASRock nimmt das im Mini-ITX-Formfaktor konzipierten Mainboard A520M-ITX/ac ein. Trotz der kleineren Bauart kann es grundlegende Funktionen für einen kompakten PC vorweisen. Neben dem obligatorischen PCIe-x16-Slot für Grafikkarten ist für eine NVMe-SSD ein M.2-Slot vorgesehen. Dieser wird zudem von einem Kühler bedeckt.

1.

Bild 1 von 5

Wie die fünf größeren A520-Derivate in Micro-ATX besitzt auch die Mini-ITX-Platine vier SATA-Buchsen. Als Grafikausgänge können beim A520M-ITX/ac je ein DisplayPort- oder HDMI-Ausgang genutzt werden. Außerdem ist auf der kleinen Platine ein WLAN-Modul mit Wi-Fi 5 (WLAN 802.11ac) vormontiert. Etwas mager bestückt ist hingegen das Anschlussblech, wo neben den üblichen LAN-, Audio- sowie Display-Anschlüssen auch einmal USB Typ C und noch fünfmal USB Typ A verbaut.

Der Handel wartet noch auf Ware

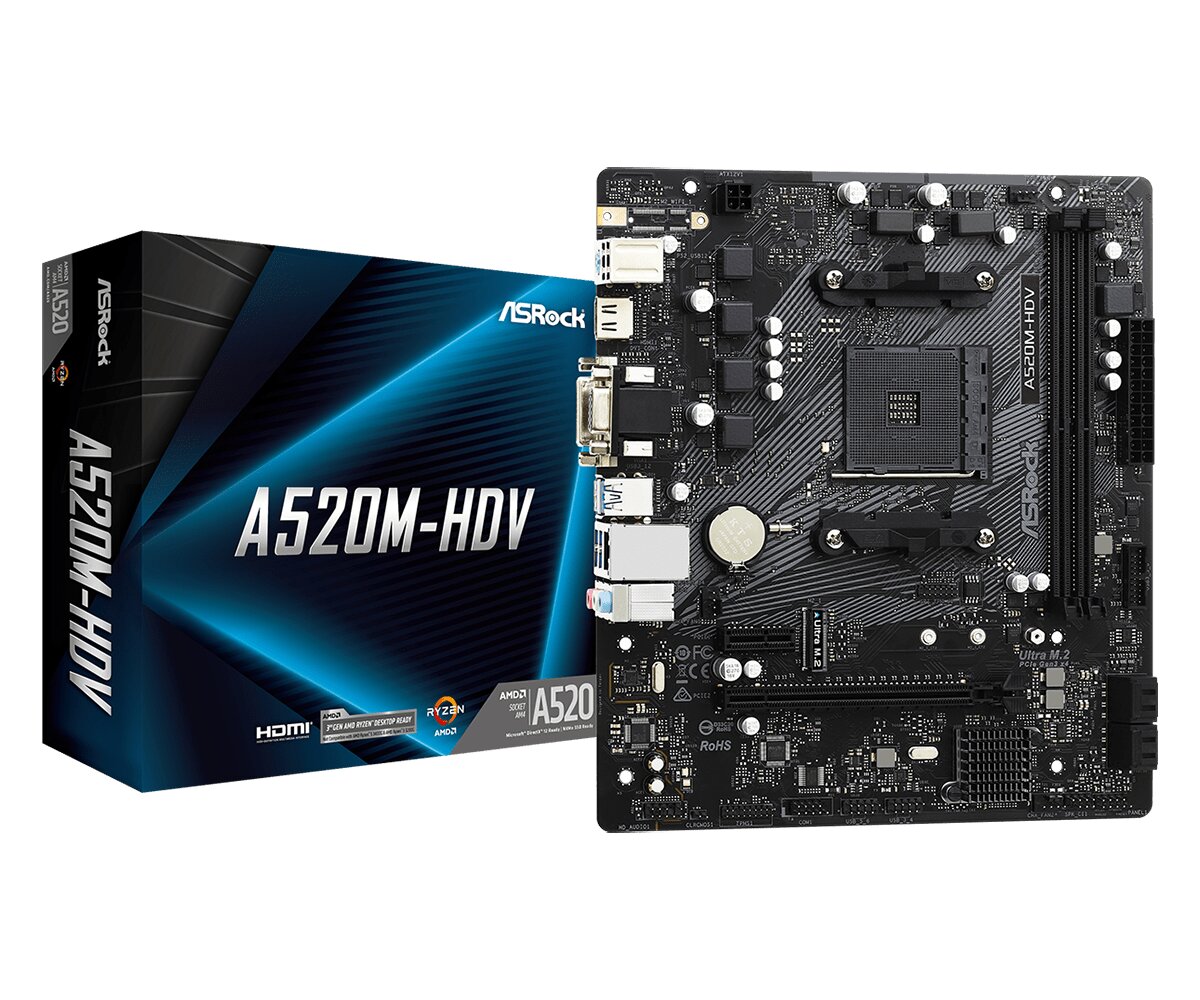

Obwohl der Verkaufsstart der A520-Mainboards mit der Vorstellungen des neuen AMD-Chipsatzes offiziell bereits eingeläutet wurde, sind von ASRock aktuell erst zwei der sechs Platinen bei ersten Händlern auch lieferbar. Als günstigste AM4-Basis im Formfaktor µATX kostet das ASRock A520M-HDV aktuell ab 63 Euro. Am anderen Ende der Preisskala wird das Mini-ITX-Modell A520M-ITX/ac mit sofortiger Verfügbarkeit derzeit ab rund 102 Euro im Preisvergleich gelistet.
