Z690-Mainboards von MSI: 12 Hauptplatinen für Intel Core i-12000 mit DDR4 und DDR5

MSI begleitet den Start von Intel Core i-12000 Alder Lake (Bericht) mit insgesamt zwölf ganz unterschiedlichen Z690-Hauptplatinen für Arbeitsspeicher vom Typ DDR4 und DDR5. Von der spartanischen A-Serie bis hin zum Unify-X mit nur zwei DIMM-Plätzen speziell für Übertakter erstreckt sich das breite Portfolio des Herstellers.

MAG, MEG, MPG und PRO für Core i-12000

Zwölf Mainboards in den vier Serien MAG, MEG, MPG und PRO flankieren die Vorstellung der Hybrid-CPUs aus der 12. Generation der Core i alias Alder Lake-S im Desktop. Die Redaktion stellt hier die Highlights der Serien vor.

• MAG Series
  • MSI MAG Z690 Tomahawk WIFI DDR4

• MEG Series
  • MSI MEG Z690 Ace
  • MSI MEG Z690 Unify
  • MSI MEG Z690 Unify-X

• MPG Series
  • MSI MPG Z690 Carbon WIFI
  • MSI MPG Z690 Carbon MK X
  • MSI MPG Z690 Edge WIFI DDR4
  • MSI MPG Z690 Force WIFI

• PRO Series
  • MSI PRO Z690-P DDR4
  • MSI PRO Z690-A WIFI DDR4
  • MSI PRO Z690-A DDR4
  • MSI PRO Z690-A WIFI

Neben sieben offiziell bis zum JEDEC-Standard mit DDR5-4800 spezifizierten Mainboards bietet MSI fünf Hauptplatinen an, die mit dem „alten“ Standard und bis zu DDR4-3200 arbeiten und Anwendern damit einen „soften“ Umstieg auf Intels neue Hybrid-CPUs ermöglichen.

• DDR bis DDR5: Fünf Generationen RAM im direkten Vergleich
• DDR5: JEDEC verabschiedet finale Spezifikationen

Nachfolgend die Highlights aus dem Z690-Portfolio von MSI für den Sockel LGA 1700, der mit neuer PCH-Generation viele Anschlüsse in den Desktop bringt.

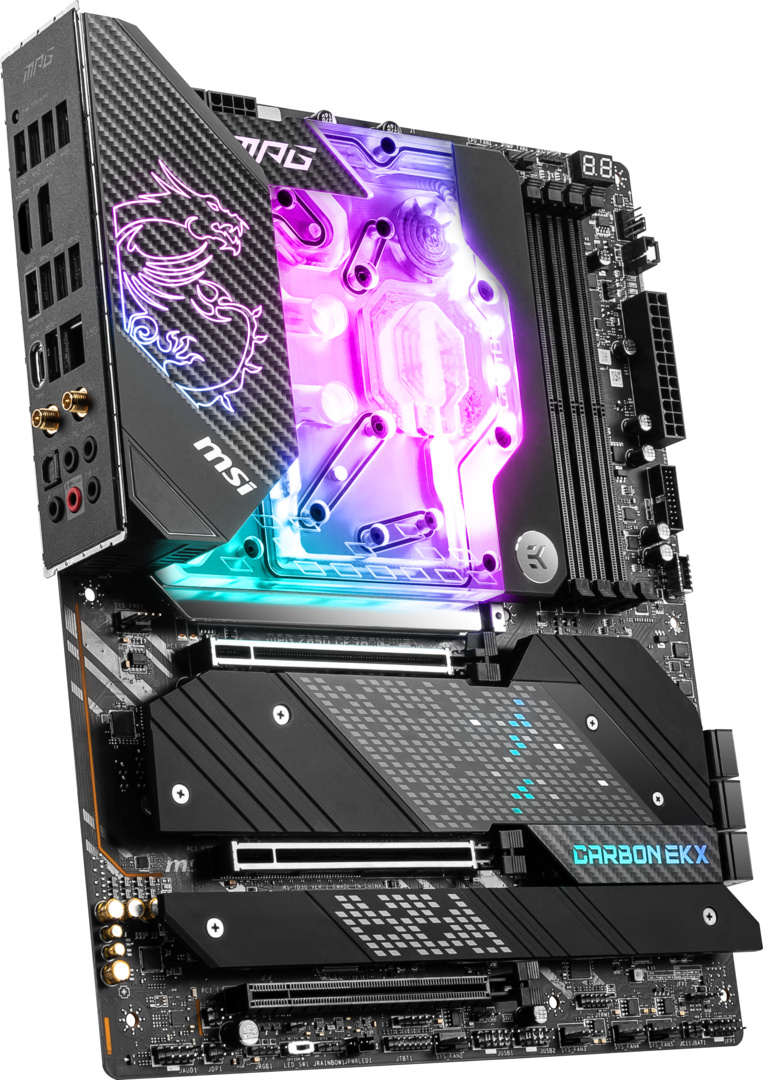

MSI MPG Z690 Carbon MK X

Das vielleicht auffälligste Mainboard in der neuen Produktpalette ist das wassergekühlte MSI MPG Z690 Carbon MK X, bei dem sowohl der Prozessor als auch die Spannungswandler sowie der erste M.2-Slot mit einem Monoblock von EKWB auf Temperatur gehalten werden. Über vier DIMM-Steckplätze werden offiziell bis zu 128 GB DDR5-4800 und mit Overclocking bis zu DDR5-6666+ unterstützt.

Neben 2 × PCIe 5.0 x16 und 1 × PCIe 3.0x besitzt das MPG Z690 Carbon MK X aufseiten der Konnektivität 4 × M.2 Gen4 x4 mit 64 Gbps und 1 × M.2 Gen3 x4 mit 32 Gbps sowie 6 × SATA mit 6 Gbps.

Auch USB-Anschlüsse sind reichlich vorhanden und mit 1 × USB-C 3.2 Gen 2×2 (20 Gbps), 6 × USB 3.2 Gen 2 (10 Gbps) sowie 2 × USB 3.2 Gen 1 (5 Gbps) vertreten. HDMI 2.1 mit 4K-Support und 60 Hz sowie ein DisplayPort 1.4 kümmern sich optional um die Bildausgabe der integrierten Grafikeinheiten.

Ein Intel I225-V für schnelles LAN mit 2,5 Gbit/s und Intel Wi-Fi 6E sowie Bluetooth 5.2 und 8-Kanal-HD-Audio mit Audio Boost 5 runden die umfangreiche Ausstattung des Mainboards ab.

MSI MEG Z690 Unify und Unify-X

Wie bereits bei der Vorgängergeneration mit Z590-Chipsatz legt MSI wieder zwei Modelle unter der Bezeichnung Unify respektive Unify X auf, die sich insbesondere für Overclocking eignen sollen und sich hauptsächlich durch die Anzahl der DIMM-Plätze unterscheiden. Mit der speziellen Topologie und nur zwei Steckplätzen eignet sich das Unify-X insbesondere für einen hohen Speichertakt.

Wie das MPG Z690 Carbon MK X bieten auch das MEG Z690 Unify und Unify-X bis zu DDR5-6666 (OC) und eine optimierte Topologie auf einem hochwertigen PCB aus 8 Schichten. MSI bewirbt die beiden Mainboards mit einer besonders starken Spannungsversorgung mit 19+2 Phasen, hochwertigen MOSFET und neuen Smart Power Stages für bis zu 105 Ampere.

In Sachen Konnektivität werden 4 × M.2 Gen4 x4 mit 64 Gbps, 1 × M.2 Gen3 x4 mit 32 Gbps und 6 × SATA mit 6 Gb/s geboten, die von 2 × USB-C 3.2 Gen 2×2 (20 Gbps), 7 × USB 3.2 Gen 2 (10 Gbps) und 4 × USB 3.2 Gen 1 (5 Gbps) komplettiert werden.

Zwei Intel I225-V sorgen für gleich zweimal 2,5-Gbit-LAN und Wi-Fi 6E sowie Bluetooth 5.2 für die kabellose Verbindung des PCs mit Routern und Access Points. Auch hier wird 8-Kanal-Audio mit Audio Boost 5 geboten.

MSI PRO Z690-A WIFI DDR4

Mit dem PRO Z690-A WIFI DDR4 hat der Hersteller auch eine etwas einfacherer gehaltene Hauptplatine für den Sockel LGA 1700 im Angebot, die zudem noch auf den alten Speicherstandard DDR4 und eine simplere Kühllösung setzt.

Neben vier DIMM-Slots für bis zu 128 GB DDR4-5200 (OC) werden hier lediglich 1 × PCIe 5.0 und 1 × PCIe 3.0 sowie 6 × SATA geboten und durch 1 × USB-C 3.2 Gen 2×2 mit 20 Gbps, 2 × USB 3.2 Gen 2 mit 10 Gbps sowie 6 × USB 3.2 Gen 1 mit 5 Gbps ergänzt.

Für schnellen Massenspeicher über PCIe-SSDs stehen zudem 3 × M.2 Gen4 x4 mit 64 Gbps und 1 × M.2 Gen3 x4 mit 32 Gbps zur Verfügung.

Auch im unteren Bereich des Portfolios bietet MSI mit dem Intel I225-V eine LAN-Anbindung mit bis zu 2,5 Gbit/s sowie Intel Wi-Fi 6 mit 2×2 MU-MIMO und Bluetooth 5.2. Die Audiowiedergabe erfolgt erneut über eine 8-Kanal-Audiolösung (7.1) mit MSI Audio Boost 5. Abgerundet wird das Featureset von 1 × HDMI 2.1 und 1 × DisplayPort 1.4.

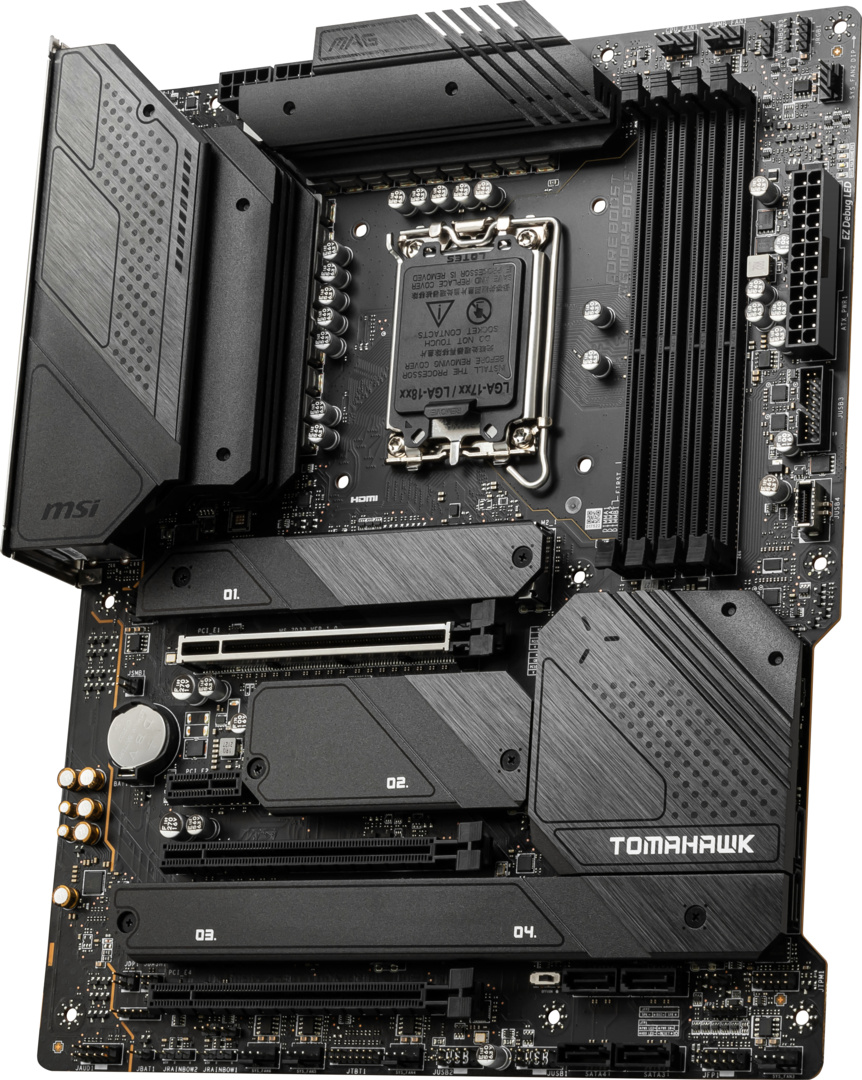

MSI MEG Z690 Tomahawk WIFI DDR4

Auch die insbesondere unter Spielern beliebte Serie „Tomahawk“ erhält mit dem MEG Z690 Tomahawk WIFI DDR4 einen neuen Ableger, der ebenfalls noch auf DDR4 setzt. Das Tomahawk orientiert sich stark an der A-Serie, bietet aber eine etwas aufwendigere Kühlung und ein „verspielteres“ Produktdesign.

Das MEG Z690 Tomahawk WIFI DDR4 unterstützt offiziell DDR4-3200 und mittels Overclocking DDR4-5200 (OC) über vier DIMM-Steckplätze, die bis zu 128 GB Arbeitsspeicher aufnehmen können.

Hinzu kommen 1 × PCIe 5.0 x4, 1 × PCIe 3.0 x4 und eine Zertifizierung für AMD CrossFire, die aber eher von theoretischer Natur ist. PCIe-SSDs werden über 3 × M.2 Gen4 x4 (64 Gbps) und 1 × M.2 Gen3 x4 (32 Gbps) eingebunden, klassische SATA-SSDs über SATA mit 6 Gbps. MSI weist zudem auf die Zertifizierung für Intel Optane hin.

In Sachen externe Anschlüsse bietet das MAG Z690 Tomahawk WIFI DDR4 mit 1 × USB 3.2 Gen 2×2 (20 Gbps), 4× USB 3.2 Gen 2 (10 Gbps) und 4× USB 3.2 Gen 1 (5 Gbps) ebenfalls reichlich Konnektivität. Um die Bildausgabe kümmern sich wiederum 1 × HDMI 2.1 und 1 × DisplayPort 1.4.

Auch das MAG Z690 Tomahawk WIFI DDR4 bietet einen Intel I225-V mit 2,5 Gbit/s und Intel Wi-Fi 6 für eine schnelle Netzwerkanbindung. Bluetooth 5.2 und ein 8-Kanal-Audiochip sind ebenfalls vertreten.

Datenblätter zu allen Modellen

Weitere Informationen wie Preise und Verfügbarkeit zu seinem Z690-Portfolio nennt MSI bislang noch nicht. Jedoch veröffentlichte der Hersteller alle Datenblätter zu den vorgestellten Modellen.
