8 pin PCIe Kabel für Pure Power BOZ L8-CM 430W

Heast

Newbie
Registriert
März 2023
Beiträge
4
Sehr geehrte Kerlinnen und Kerle,

es ist schon wieder Mittwoch.
Ich bin auf der Suche nach einem modularen Kabel von einem 8 pin Anschluss auf meinem Pure Power BOZ L8-CM 430W
(siehe roten oder grünen Stecker im Bild) zu einem 8 pin PCIe stecker (typischerweise eine GPU).

Be Quiet stellt diese Netzteile nicht mehr her, daher hab ich auf auf
deren Website kein passendes Kabel gefunden. Weiß wer wo ich so ein Kabel herbekommen kann, orginal oder gebraucht?
Alternativ würde ich auch ein beliebiges Fabrikat einer anderen Marke wählen, wenn ich wüsste ob Pinbelegung kompatibel ist.
Danke vielmals

Viel Grüße

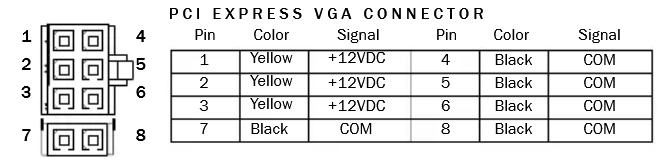

Grafikkartenseitig sind die + 12 Volt Leitungen immer gegenüber der Haltenase des PCIe- Steckers. Auf der Seite der Haltenase/ des Halteclips befinden sich dann die Masseleitungen.



https://www.bedienungsanleitu.ng/be-quiet/pure-power-l8-cm-430w/anleitung?p=45


Wenn du ein Multimeter zur Verfügung hast, dann kannst du selber herausfinden, wie die acht Pins der jeweiligen Netzteilbuchse belegt sind.
Wenn du das dann weißt, dann mußt du nach einem Kabel Ausschau halten, bei dem die 12 Volt führenden Pins der Netzteilbuchse zu den drei 12 Volt- Kontakten des PCIe- Grafikkartenstromsteckers weitergeleitet werden!


Hast du noch eines der Originalkabel, bei dem du die farblich gekennzeichneten Adern sehen kannst, an denen du dich dann orientieren könntest?

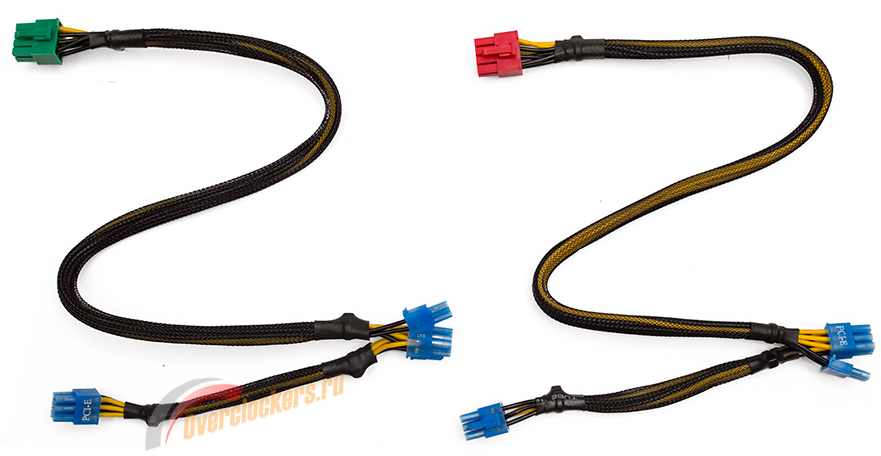

Z.B.:



https://st.overclockers.ru/images/lab/2017/04/13/1/11_630_big.jpg

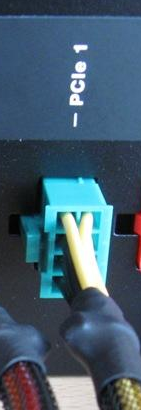

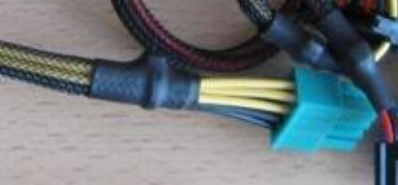

Wie es ausschaut, so haben die PCIe- Buchsen am Netzteil jeweils drei Pins, die mit 12 Volt belegt sind (hier in gelb):





https://www.benchmark.pl/testy_i_recenzje/be-quiet-pure-power-l8-cm-cisza-jakosc-i-przystepna-cena.html

(Alle meine Angaben bezüglich der Pinbelegung ohne Gewähr/ ohne Anspruch auf Richtigkeit!)

Das wären dann diese von mir jeweils in gelb markierten drei Pins an deinem Netzteil, die mit 12 Volt belegt sind. Die fünf schwarzen Leitungen sind dann Masse:

Pure Power L8_CM Pin12Volt.jpg




Ansonsten könnten das die richtigen Kabel aus dem Ersatzteilshop von Be Quiet sein:

https://www.computerbase.de/forum/t...wer-l8-cm-530w-einzeln.1977204/#post-27525653

https://shop.bequiet.com/de/product/EBN012 und https://shop.bequiet.com/de/product/EBN011

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Heast
Wow danke, diese ausführliche Antwort haut mich echt um!
Das Kabel aus dem Ersatzteilshop würde ziemlich sicher passen. Leider liefert be Quiet! aber aus irgendeinem Grund das Kabel nicht nach Österreich, obwohl internationaler Versand prinzipiell angeboten wird !?
Aber mit der Anleitung der PIN Belegung traue ich mich auch vielleicht ein anderes Fabrikat zu kaufen, muss halt vorher die Kabel durchmessen.
Vielen Dank auf alle Fälle, eine bessere Antwort wird es wahrscheinlich nicht geben, falls ich dir irgendwie ein Trinkgeld geben kann, sag bescheid.

Warte auch gerne mal noch etwas ab, ob dir vielleicht doch der Support von Be Quiet hier weiterhelfen kann!
Vielleicht können sie dir ja auch noch ein neueres PCIe- Kabel aus eigenem Hause nennen, das bei deinem Netzteil paßt und das du dann eventuell auch in einem beliebigen Shop kaufen kannst.

Hast du auch schon mal den Support von Be Quiet per Email kontaktiert!?


Ansonsten kannst du auch das Support Forum von denen hier auf Computerbase durchsuchen, wenn nicht schon geschehen. Gestern bei meiner Recherche habe ich festgestellt, daß es schon mehrere Anfragen in diesem Unterforum zum gleichen Kabelthema gegeben hat. Möglicherweise hat da ein anderer User schon herausfinden können, welche Kabel von Drittanbietern auch an deinem Netzteil passen könnten.

Motorrad schrieb:
Warte auch gerne mal noch etwas ab, ob dir vielleicht doch der Support von Be Quiet hier weiterhelfen kann!
Vielleicht können sie dir ja auch noch ein neueres PCIe- Kabel aus eigenem Hause nennen, das bei deinem Netzteil paßt und das du dann eventuell auch in einem beliebigen Shop kaufen kannst.
Leider haben anscheinend allen neueren Netzteile ausgehende Stecker mit 8-12 Pins, aber ich könnte nochmal genauer suchen.
Motorrad schrieb:
Hast du auch schon mal den Support von Be Quiet per Email kontaktiert!?
Werde ich als nächstes machen, vlt haben sie eine Lösung für das Versandproblem.
Motorrad schrieb:
Ansonsten kannst du auch das Support Forum von denen hier auf Computerbase durchsuchen, wenn nicht schon geschehen. Gestern bei meiner Recherche habe ich festgestellt, daß es schon mehrere Anfragen in diesem Unterforum zum gleichen Kabelthema gegeben hat. Möglicherweise hat da ein anderer User schon herausfinden können, welche Kabel von Drittanbietern auch an deinem Netzteil passen könnten.
Ja, bin schon etwas beschämt gewesen als ich deine guten Suchergebnisse gesehen habe 👉👈.
Hab eigentlich bisher nur die Google Suche verwendet, hätte aber nicht zu spezifisch nach meinem Model suchen sollen, besser nur "L8-CM" oder so.

Danke für all die Hilfe, ich konnte über den Support (gegen einen kleinen Aufpreis) das richtige Kabel bestellen 👍.

  • Gefällt mir
Reaktionen: Motorrad
