970 EVO nur 1.2GHz lesen / schreiben

[schlonzo]

Hallo Leute,


ich hab auf meinem ASRock Z87M Extreme4 das BIOS 2.20 mit NVMe Unterstützung geflashed. Eine Samsung 970 EVO M.2 steckt auf einem Aquacool kryoM.2 PCIe 3.0 x4 Adapter. Laut Bedienungsanleitung hat das Board folgende Steckplätze:

2 x PCI Express 3.0 x16 slots (PCIE1/PCIE3: single at x16 (PCIE1) or dual at x8/x8 mode)
1 x PCI Express 2.0 x16 slot (PCIE4: x4 mode)
1 x PCI Express 2.0 x1 slot

Hab im BIOS "PCIE1" und PCIE3" Linkspeed auf "Gen3" (=PCIe 3.0) konfiguriert.

Im "PCIE1" Steckplatz steckt meine GPU, laut CPU-Z läuft die mit x8
Im "PCIE4" Steckplatz wird die SSD erkannt und kann booten, schafft aber nur ~1.2GB/s.
Im "PCIE3" Steckplatz wird die SSD überhaupt nicht erkannt.

"PCIE4" sollte immerhin PCIe 2.0 x4 sein, also ca. 2GB/s schaffen.

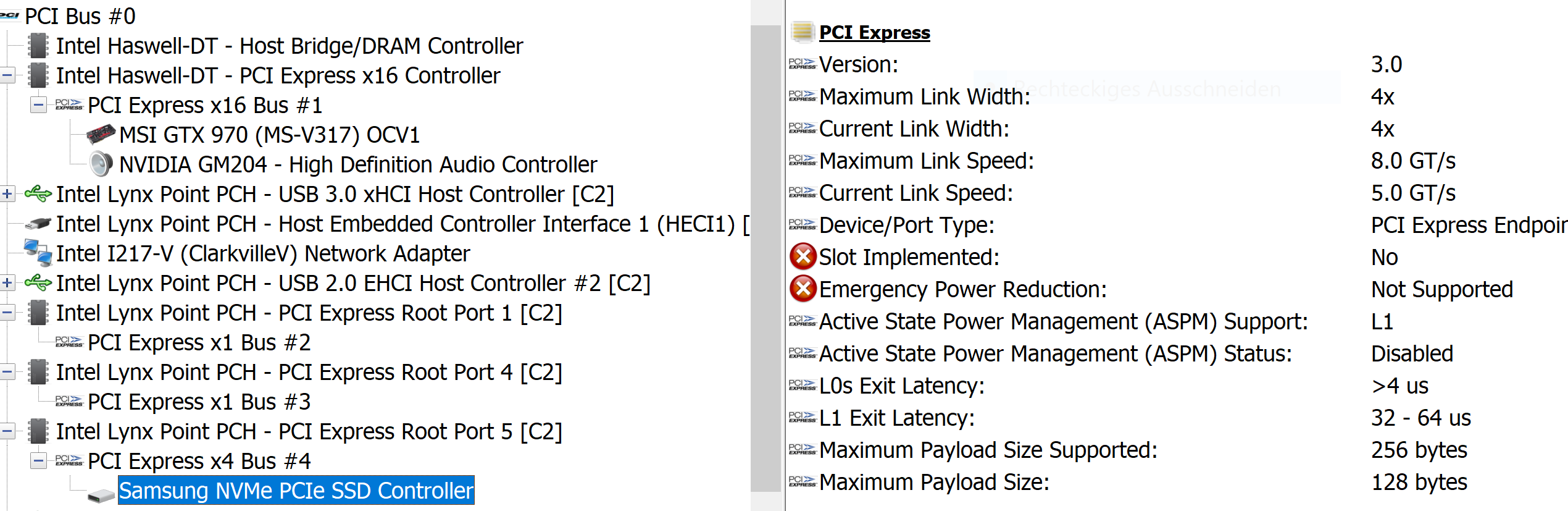

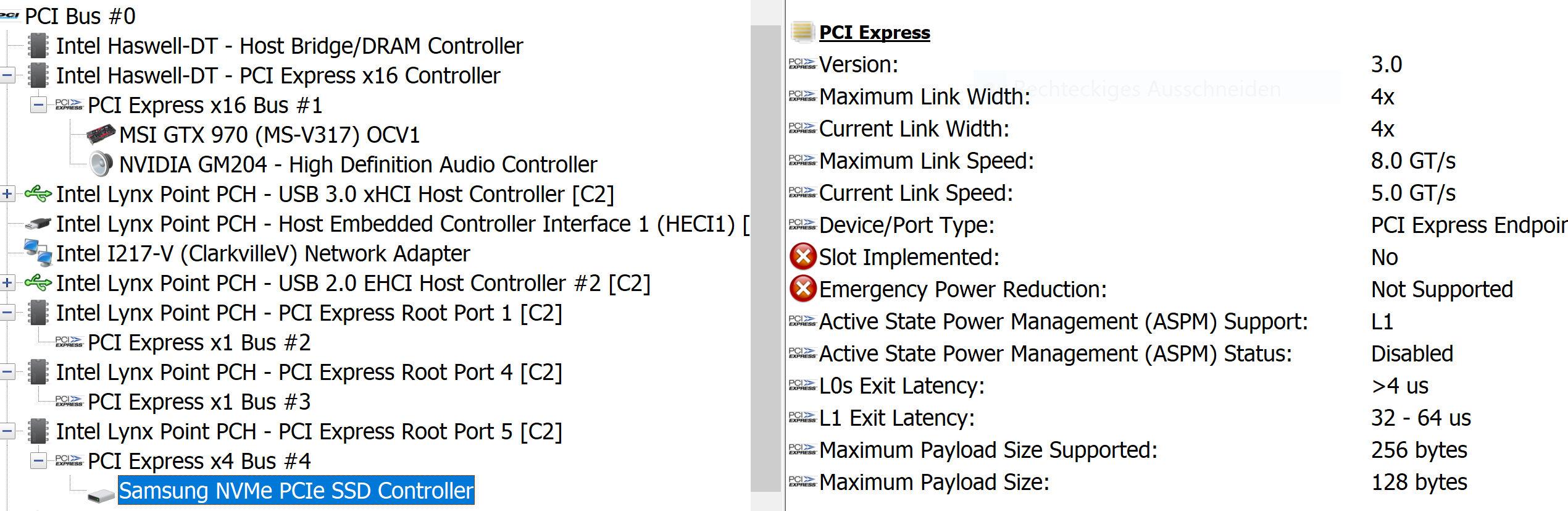

Hardwaremonitor64 zeigt mir sogar an, dass die SSD an PCIe 3.0 x4 hängt.


Bin dankbar für alle Tipps!

lg Achim



[SVΞN]

Hast du den offiziellen Samsung NVMe Express Driver installiert?



[Candy_Cloud]

Im PCIe 4 Port kannst du auch nur 1,2GB/s erreichen da er mit PCIe 2.0 angeschlossen ist.

Nur PCIe 1&3 sind PCIe 3.0 angeschlossen und teilen sich 16 Leitungen. Diese können aber nur entweder 1x 16 oder 2x8 gesplittet werden. Nicht aber 1x8 und 1x4 das gibt die Technik nicht her.



[SVΞN]

Im PCIe 4 Port kannst du auch nur 1,2GB/s erreichen da er mit PCIe 2.0 angeschlossen ist.

Hatte ich überlesen, dann erklärt sich der Durchsatz natürlich von selbst.

Ohne PCIe 3.0 wird’s also nichts mit mehr als 1,2GB/s.

Den aktuellen NVMe Treiber solltest du natürlich dennoch installieren, wenn er noch nicht installiert sein sollte.



[Holt]

"PCIE4" sollte immerhin PCIe 2.0 x4 sein, also ca. 2GB/s schaffen.

Brutto, aber es gibt ja nicht nur die Bitkodierung als Overhead, sondern jeder Layer des Protokollstacks erzeugt einen eigenen Overhead und daher kommen real (also netto) bestenfalls so 1800MB/s raus, je nach Benchmark. Welches hast Du genommen? Nehme mal CrystalDiskMark, denn AS-SSD kann nicht das Maximum aus so schnellen SSDs rauskitzeln.

Ergänzung (23. Februar 2019)

Im "PCIE3" Steckplatz wird die SSD überhaupt nicht erkannt.

Welches BIOS hast Du? Schau mal ins Changelog des Beta BIOS 2.20c:

1.Enhance M.2 compatibility when using a PCIe to M.2 adapter.

Solltest Du nur das letzte offizielle BIOS 2.20 haben, so machen mal ein Update auf das Beta BIOS 2.20c und schau ob die SSDs dann immer noch nicht in dem Slot erkannt wird.



[VmaxGunni]

Graka in PCIE1, mit 8 Lanes
SSD in PCIE3, hat 8 Lanes in dieser Kombination, SSD nutz davon 4
Das die SSd in in PCIE3 nicht erkannt wird ist das Problem

mal ohne weitere SATA Anschlüsse ausprobieren eventl. BIOS reseten /CMOS noch mal löschen



[schlonzo]

Im PCIe 4 Port kannst du auch nur 1,2GB/s erreichen da er mit PCIe 2.0 angeschlossen ist.

Nur PCIe 1&3 sind PCIe 3.0 angeschlossen und teilen sich 16 Leitungen. Diese können aber nur entweder 1x 16 oder 2x8 gesplittet werden. Nicht aber 1x8 und 1x4 das gibt die Technik nicht her.

ach Mann, da hab ich mich zu ungenau informiert. ich dachte 1x8 + 1x4 geht.
mit dem neuesten BIOS ist es nochmal um 100MB/s schneller, aber das wars.

Ist das die Ausrede die ich brauche um mein System aufzurüsten 🤔 ?

Ergänzung (23. Februar 2019)

Graka in PCIE1, mit 8 Lanes
SSD in PCIE3, hat 8 Lanes in dieser Kombination, SSD nutz davon 4
Das die SSd in in PCIE3 nicht erkannt wird ist das Problem

ja eben, das hätte mich jetzt gewundert. kann jemand eine Quelle posten um das zu bestätigen?
Bei meinem Research hab ich das auch gelesen.



[Rickmer]

Ist das die Ausrede die ich brauche um mein System aufzurüsten 🤔 ?

Warte auf Zen 2



[Holt]

Diese können aber nur entweder 1x 16 oder 2x8 gesplittet werden. Nicht aber 1x8 und 1x4 das gibt die Technik nicht her.

So ein Quatsch, es wird in 2x8 gesplittet , aber natürlich kann man in einem Slot mit 8 Lanes auch eine SSD mit nur 4 Lanes betreiben!

da hab ich mich zu ungenau informiert. ich dachte 1x8 + 1x4 geht.

Doch Du hast Dich korrekt informiert, Candy_Cloud hat Unsinn geschrieben.

Beachte auch mein letztes Post (#5) hier, dies scheinst Du übersehen zu haben.



[VmaxGunni]

8 + 4 Lanes füe NVME Adapter ging bei mir paraktisch bereits schon mit Z77 Chipset



[schlonzo]

Wah, defekter PCIe 3.0 ?



Mit der Grafikarte in diesem Slot ("PCIE3") bootet der Rechner nicht.
Und wie gesagt, im BIOS sind beide auf "Gen3" konfiguriert.



[Holt]

Also ich denke eher nicht das er Slot kaputt ist, viel wahrscheinlicher sitzt der Kühler der CPU nicht korrekt und übt daher nicht den korrekten und vor allem gleichmäßigen Druck auf die CPU aus, dann haben die Pins nicht alle Kontakt und PCIe Lanes oder RAM Slots fallen aus. Ggf. ist auch ein Pin im Sockel der CPU verbogen.



[schlonzo]

ok coole Info, danke! Ja ich hab damals beim Einbau ur wach ein paar Pins im Sockel beschädigt, und von einem Uhrmacher zurückbiegen lassen. Menschliches Versagen. Wie immer.



[Holt]

Dann baue die SSD in den Slot "PCIE4" und sei mit der Performance zufrieden die sie dort erreicht. Wie viel dies ist, kannst Du ja wie gesagt mit dem CrystalDiskMark benchen.



[schlonzo]

Zugriffszeiten und Geschwindigkeit bei kleinen Dateien ist eh viel besser als bei der alten.
Trotzdem Schade.

Vielen Dank für die schnelle Hilfe!



[Bob.Dig]

Da lob ich mir doch AMD, die haben die Pins noch an der CPU und sind dazu recht stabil.

Ergänzung (23. Februar 2019)

Warte auf Zen 2

Jau.



[Holt]

Aber nur bei RYZEN, nicht bei TR und trotzdem gibt es auch da immer wieder Fälle wo es Leute schaffen die Pins zu verbiegen und sogar abzubrechen.



[schlonzo]

Hab CPU getauscht, einen Pin im Sockel zurecht gebogen und den Kühler festern angeschraubt - jetzt läuft die SSD im 8x PCIe Steckplatz. War wirklich der Sockel.

Yay
