A-E-Key Wlan Karte an E-Key Steckplatz?

[Mazze76]

Die kurze einfache Frage ob eine A-E-Key Karte auf den E-Key Steckplatz am Mainboard passt.
Google lieferte mir kein eindeutiges Ergebnis.
Geh ich richtig davon aus dass A-E-Key bedeutet dass er sowohl für A als auch E-Key passt?
Es geht um diese Wlan-Karte
https://geizhals.de/intel-wi-fi-6-gig-desktop-kit-ax200-ngwg-dtk-a2453287.html?hloc=at&hloc=de



[madmax2010]

Passt: ja
Funktioniert: Vielleicht
der steckplatz braucht USB und mindestens eine PCIe Lane - USB jedoch nur für BLuetooth. was da geht steht in den Spezifikationen deines laptops



[Mazze76]

Ist nicht für ein Notebook gedacht. Soll auf dieses Board
https://geizhals.de/msi-h510m-a-pro-a2480103.html?hloc=at&hloc=de#specs



[madmax2010]

bei GH steht nur PCIe fuer den slot, schau in die anleitung bei MSI. Wenn kein USB vorhanden ist, überleg dir ob du bluetooth brauchst



[Mazze76]

Meine Bluetooth Tastatur soll auf jeden Fall zum Einsatz kommen.
Könnte natürlich je einen Wlan und USB Stick ranklemmen, fänd diese Lösung aber eleganter.
Werd mal MSI anschreiben



[Mojo1987]

Der Slot wird als Intel CNVi ausgewiesen.
Das bedeutet das bestimmte Module von Intel vollständig funktionieren sollten.

Siehe hier:
https://www.intel.de/content/www/de/de/support/articles/000026155/wireless.html

Das von dir beschriebene Modul müsste also funktionieren.



[Vincy]

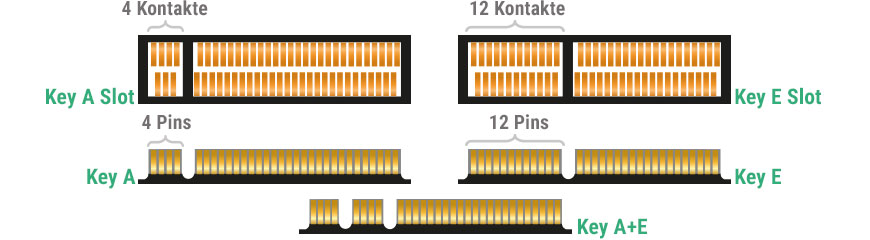

Der M.2 Steckplatz für WiFi only ist immer M.2 Key E.

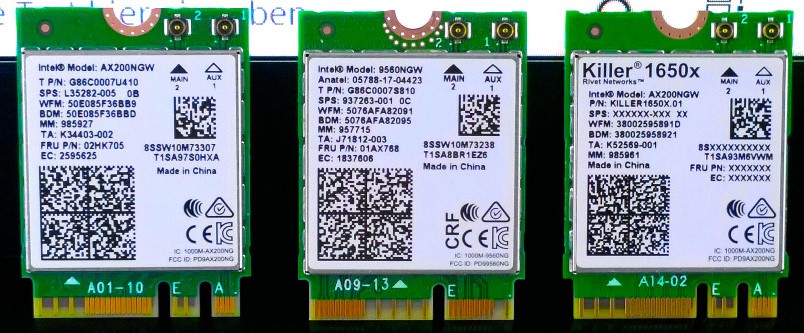

Die WiFi-Module unterscheiden sich aber zwischen Key A+E oder Key E.
Key E, dann ist CNVi only. Da kannst nur intel AC9560, AX201, 211, 411 verwenden!
Mechanisch passen auch beide Versionen da rein! Den Fehler bemerkt man dann aber erst im Geräte Manager, mit einem gelben Fehlersymbol.

Die Angaben einiger Boardhersteller sind teils verwirrend.

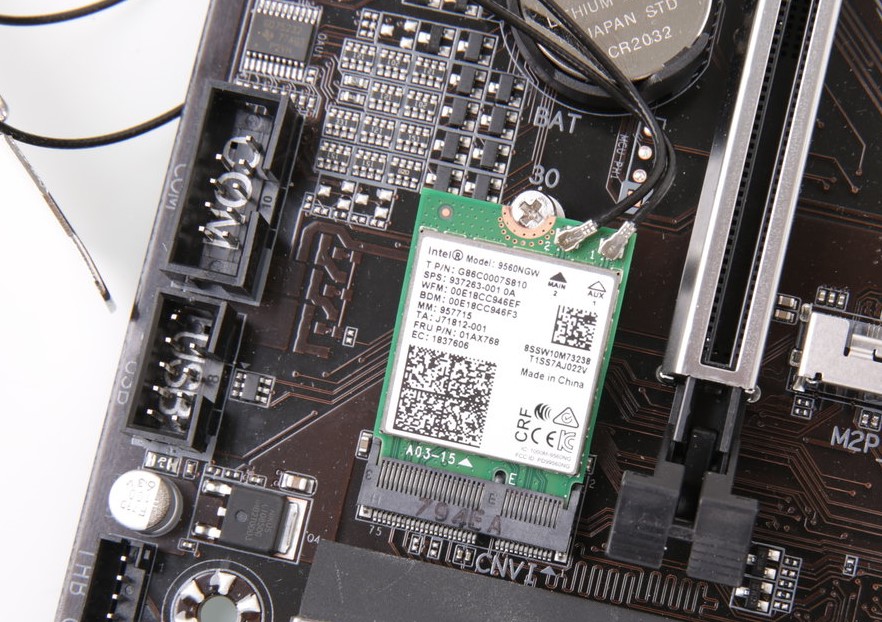

Einige geben aber auch CNVi mit an. Teils ist es auch am Steckplatz beschriftet.



[Mazze76]

Hm, bei Intel steht AX-201. Das von mir rausgesuchte Modul ist aber AX-200.
Ist das einzige mit Slotblende und Antennen. AX-201 Module gibts sonst noch einige, nur eben ohne Zubehör



[madmax2010]

https://www.intel.de/content/www/de/de/support/articles/000054819/wireless.html

Der Hauptunterschied zwischen den beiden Adaptern besteht darin, dass Intel® Wi-Fi 6 AX201 ein CRF-Modul ist, das die proprietäre Intel Schnittstelle verwendet und daher nur mit ausgewählten Intel Chipsätzen und Plattformen verwendet werden kann.

klingt fuur mich, als ob das erstmal nicht geht.


danke @Mojo1987 - kannte ich nicht. Ist gelernt.



[Mazze76]

Nun, dann schau ich mal dass ich Antennen und Slotblende o.ä. so bekomme.
Danke Leutz 🙂



[Vincy]

Bei den Intel H510 chipset Specs wird auch CNVi angegeben.
https://ark.intel.com/content/www/de/de/ark/products/196646/intel-h510-chipset.html
So viel mir aber bekannt ist, ist es dem jeweiligem Boardhersteller frei überlassen ob dann auch CNVi unterstützt wird. Ansonsten beim MSI Support anfragen, ob da zwingend CNVi-Module erforderlich sind.
Was wird denn da im BIOS angezeigt?



[Mazze76]

Kann ich dir nicht sagen. Hab das Board noch nicht.
Bastel und bestell mir grad was zusammen.
Hab mich jetzt aber eh für einen kompakten Wlan-Stick von TP Link entschieden.
Bluetooth Dongle von der Tastatur hab ich ja eh schon
