Abstand zwischen AM5 Backplate und I/O-Shield gesucht.

[D.S.i.u.S.]

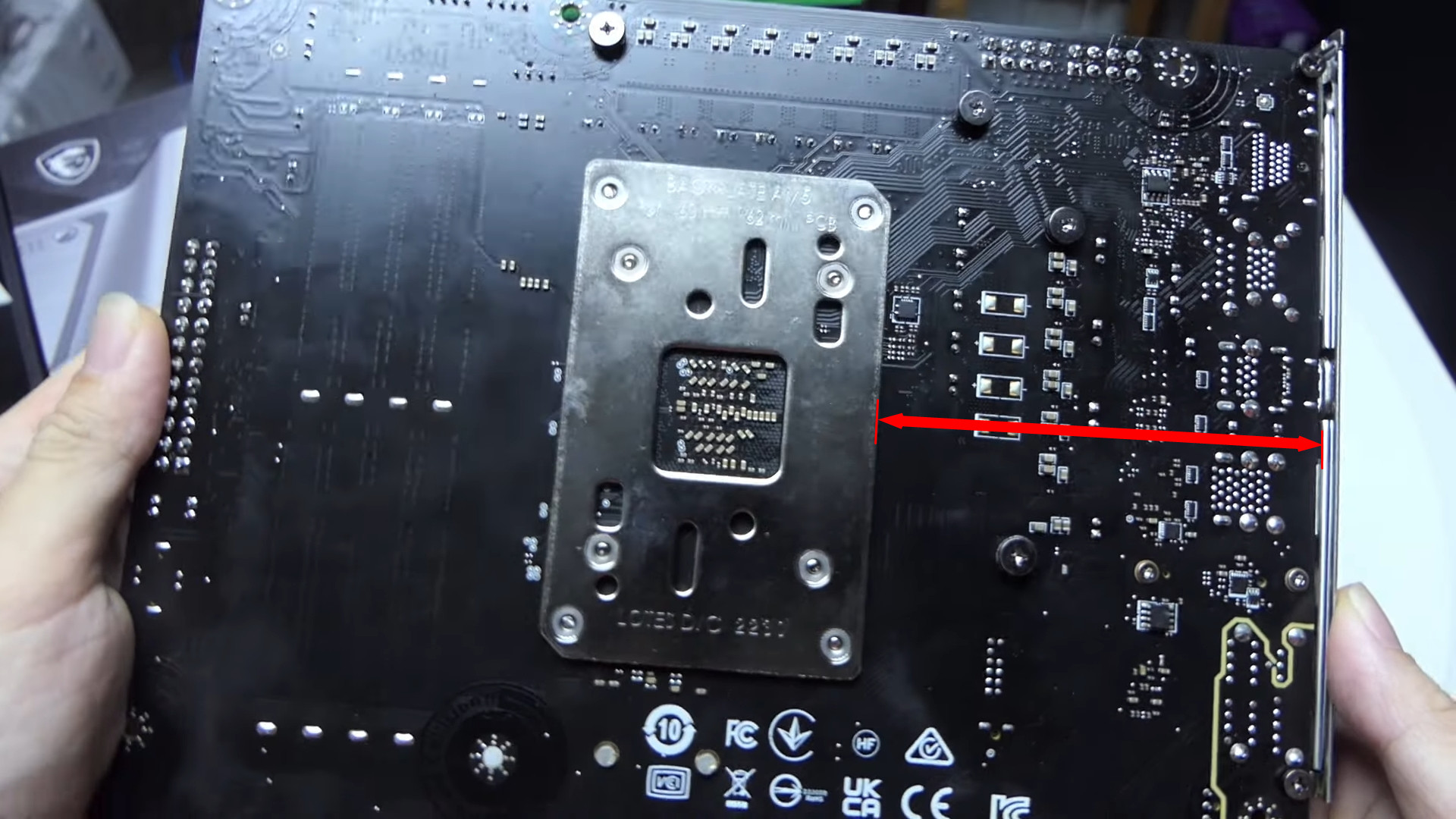

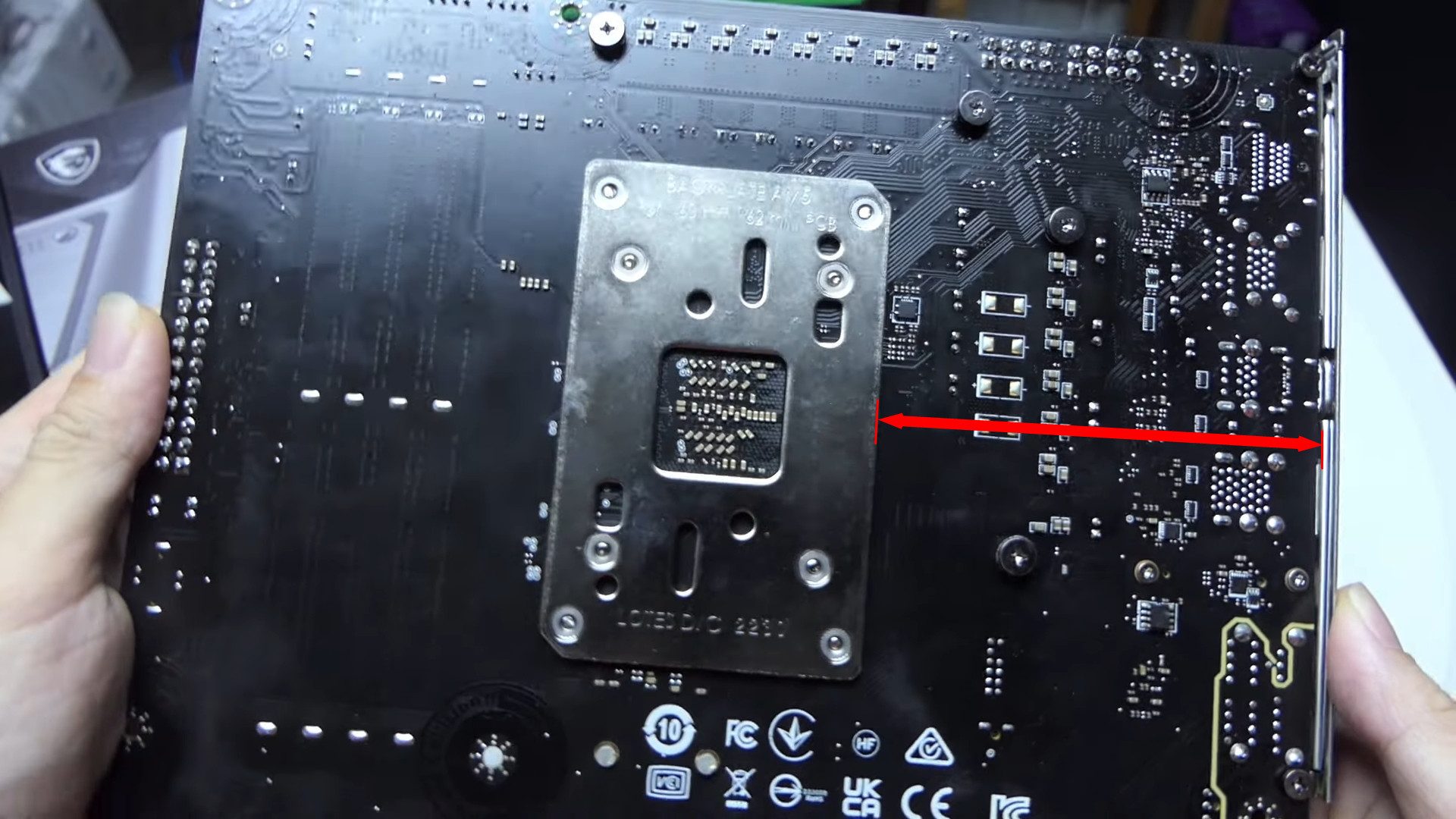

Weiß jemand zufällig, wie groß der Abstand zwischen AM5 Backplate und I/O-Shield ist?(Siehe Bild) Aufm Bild ist die Rückseite von "MSI MAG B650M Mortar WIFI" zu sehen.



[Motorrad]

Geht es dir um dieses spezielle Board oder soll das nur ein Beispielfoto sein? Weil generell sind die Sockel der verschiedensten Boards nicht immer am selben Platz.



[BFF]

Geht es um das Brett? Dann Messen. Hat doch jeder ein Lineal oder Messband im Haus.

Abgesehen davon kann es sein das jeder Mainboardhersteller andere Abstaende verwendet.



[D.S.i.u.S.]

Am5 Mainboard habe ich noch nicht. Ich brauche nur den ungefähren Abstand.



[Michael-Menten]

Lade dir auf grabCAD ein AM4 mainboard Modell runter und messe es aus.

Ganz grob dürfte das 60-80mm sein.



[KnolleJupp]

Der Abstand hängt vom Mainboard-Modell ab, da nicht immer gleich,
weder die Position des CPU-Sockels, noch die Abmessungen der Backplate.

Und wenn da ein CPU-Kühler mit eigener Backplate drauf soll, wären die Maße auch wieder anders.



[kartoffelpü]

Einfacher Dreisatz (aus diesem Bild), Maße von mATX sind ja bekannt:

x mm = 588px
244mm = 1550px
x = 92,5mm



[KnolleJupp]

Die Backplate hat die Abmessungen 106x67mm.
Die Löcher der Backplate haben die Abstände 90mm und 54mm.



[D.S.i.u.S.]

Rechnerisch komme ich auf ca. 88-90mm. Wenn Backplate 67mm breit und Mainboard 244mm breit ist und CPU in der Mitte sitzt.
