Aerocool i-curve E+: "touch button power cable" fehlt - Wie alternativ verkabeln?

[janer77]

Hallö,

ich habe ein Aerocool i-curve E+ Gehäuse bekommen, bei dem aber das sog. "touch button power cable" fehlt (siehe: http://www.aerocool.us/images/case/i-Curve+/i-Curve+-manual-print-070503.jpg ; zweite Seite oben). Dieses wird zw. das MB und das NT-MB-Kabel geschleift und so wie es aussieht geht da einfach ein Kabel von zwei Pins weg, die dann in einer Buchse enden, für die im Gehäuse ein Stecker vorhanden ist, der dann zur Gehäuse-Front führt.

Gebraucht wird dieses Ding nur, weil der Tower keine mechanischen Schalter, sondern Sensor-Schalter hat, die eine Stomversorgung benötigen. Und das eben auch, wenn der PC aus ist.... Ich hab danach gesucht, aber habe leider nichts gefunden. Bin überhaupt erst durch das Manual darauf gekommen, dass dieser Adapter benötigt wird.

So, die Frage ist nun: Welche Pins sind das? Wenn ich das wüßte, denn könnte ich den Stecker von dem Kabel wegmachen und direkt in den NT-MB-Stecker intergieren.

Wäre schade, wenn ich das Gehäuse nur deswegen verschrotten müsste...



[Reknarock]

Na wenn der PC aus ist und du Spannung an dem Touch Sensor brauchst, kann es sich dabei fast nur um die 5V Standby, sowie einmal Masse handeln.
Denn 12V und 3,3V gibt es nicht als Standbyvariante.
Siehe: http://de.wikipedia.org/wiki/ATX-Format (Pin 9 - Violett (+5V) und einmal Masse)

Wenn ich es richtig verstanden habe, dann fehlt dir der Adapter zwischen MB und NT, welcher die Sensoren mit Spannung versorgt.
Die Anschlüsse von den jeweiligen Sensoren zum MB (Power, Reset, etc.) sind aber vorhanden?

edit:
http://www.dragonsteelmods.com/aerocool-i-curve-mid-tower-pc-case-review-2/

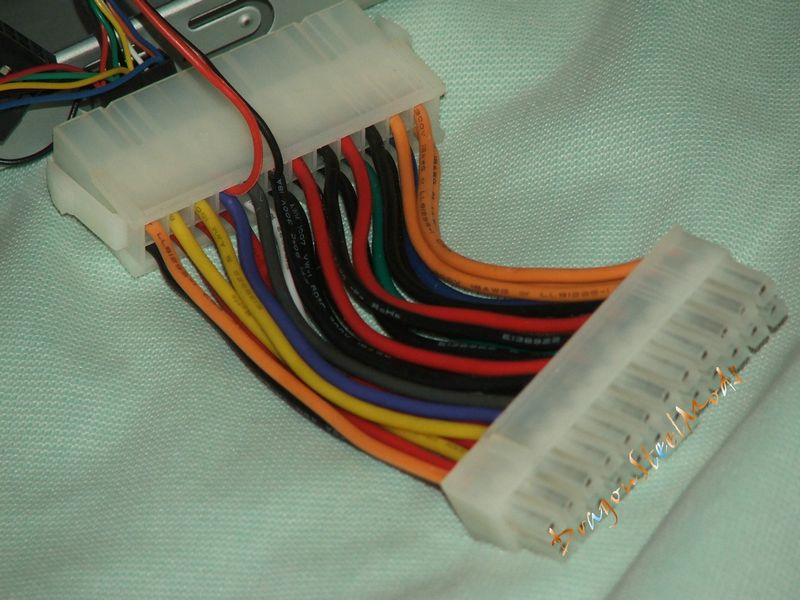

http://www.dragonsteelmods.com/Images/reviews2/aerocool-icurve/resize/icurve36.JPG

Hier sieht man, die die zwei Kabel an dem Adapter angeschlossen sind.



[janer77]

Hey super, genial! 1000 Dank!

Damit komme ich weiter. Wieso finde ich sowas nicht.... Wobei ich nur nach dem E+ gesucht habe. Das die Anschlüsse beim "normalen" ICurve die selben sein könnten...

Ich geh mal davon aus, dass du mit der Standby-Spannung recht hast.

Merci!



[Reknarock]

Es wäre unsinn für das E+ eine neue Variante zu entwickeln, wenn man doch die Variante des Grundmodells übernehmen kann

Und vom Netzteil her kannst du wie gesagt im Standby nur die 5V vom lilanen Pin abgreifen.
Alle anderen Spannungen werden ja erst nach dem einschalten des NTs (grüner Pin) geschaltet.

Wenn eine Rückmeldung kommen sollte, dann aber bitte nur eine positive ;D



[janer77]

@Reknarock:

Hat ne Weile gedauert, aber heute habe ich es gemacht: Perfekt! Läuft alles so wie es soll und war dann auch ganz easy...
Vielen Dank nochmals!
