Alte Notebookfestplatte - Welcher Anschluss ist das?

[oetzi]

Hallo zusammen,

da will man nur mal kurz die defekte Notebookfestplatte des Verwandten ersetzen... :-)

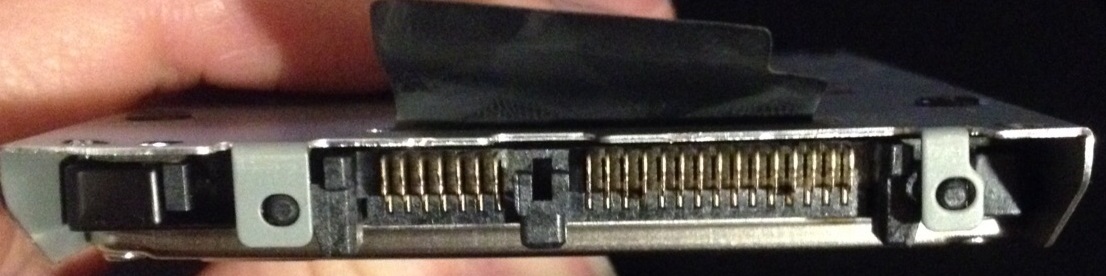

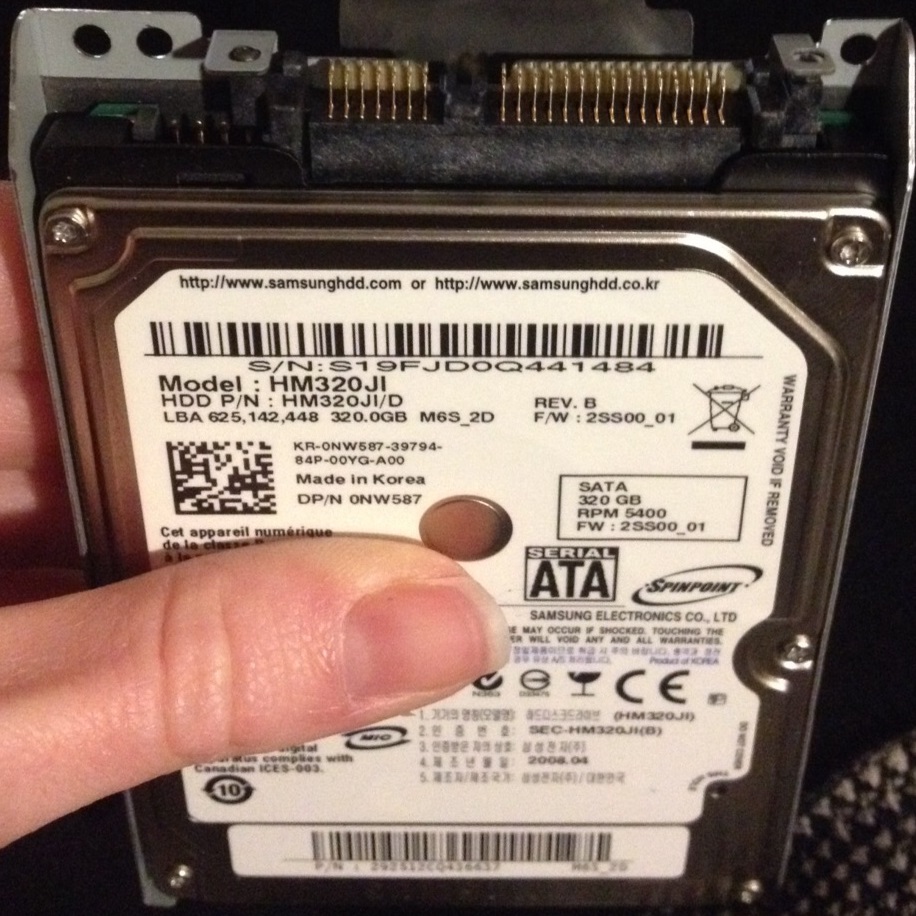

Auf der Platte steht was von SATA (siehe Anhang) und auch wenn ich nach der Modellnummersuche wird mir SATA als Schnittstelle angezeigt, aber wenn ich nach Notebookfestplatten suche kriege ich immer nur den (mir bekannten) L-förmigen Stecker angezeigt.

Könnt ihr mir also bitte kurz verraten, was das für ein Anschluss ist?

Schönen Gruß
oetzi



[MetalDragon]

Schraub den Rahmen ab, dann siehst du die dir bekannten L-förmigen Anschlüsse



[Holt]

Genau, das ist ein Adapter speziell für den Einbau in das Notebook.



[Prollpower]

Serial ATA... Steht so auf der Festplatte...



[rufus]

Hallo erstmal,

schraub mal die graue Platte von der Samsung ab. Dann müsstest Du die abgebildete Kontaktleiste von der HDD abziehen können und darunter sind dann die bekannten L-förmigen Anschlüsse für Strom und Data...
Viel Erfolg!



[oetzi]

Wow, in 14 Minuten 4 Antworten :-)
Vielen Dank für die schnelle Hilfe!

Das ist aber auch fies da einfach nen Adapter vorzusetzen ;-)



[TP555]

Hi

https://www.google.de/search?q=hm32...HUVUDs0Q_AUICCgD#q=hm320ji&tbm=isch&tbs=isz:l

Jede Menge Bilder von deiner HM320JI HDD , wo mann sieht das es eine SATA HDD ist.

mfg.



[oetzi]

Genau das hat mich ja so irritiert! :-)
Diese und ähnliche Suchen habe ich durchgeführt.



[Galaxy9000]

Auf Deinem Foto steht in der Mitte der HDD ganz gross: Serial ATA also SATA



[Hasamaatlas]

Das sieht auch aus wie nen Adapter. Zieh mal dran.



[miac]

Acer Notebook?



[Hasamaatlas]

Acer Notebook?

Sieht ganz danach aus: http://www.amazon.de/Connector-Interposer-Adattatore-Adaptateur-LaptopScrewsDirect/dp/B00B1EGLVG
