Alteres Mainboard F-Panel

[jegermeistar]

Servus leute ich platze vlt mit der tur hinein.

doch ich komme hier, mit was altem hier rein. bin ein alter gaul aber von neuer technick, gut in Kenntnis.

ich habe hier ein board was alter is von intel mit ddr3 technick. bin kein technicker oder elektroniker.

aber kurz schliessen lasst sich jedes board. problem ist bei einem neurem geheuse. fur ein kunden soll auch mit knopf. betattigt werden.

hab schon im netzt nach ein handbuch gesucht aber. aber alles nur auf latein oder unbrauchbare information.

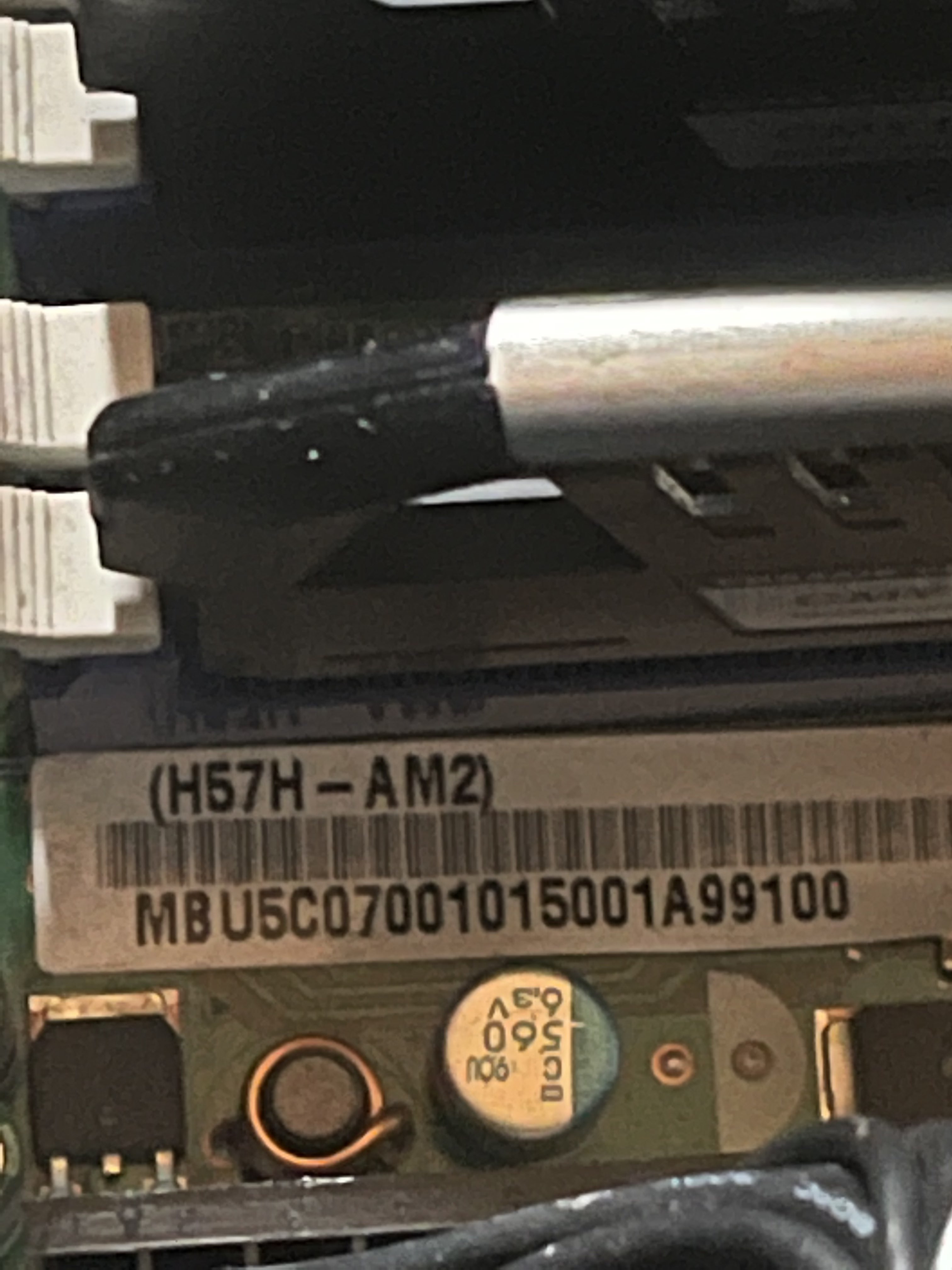

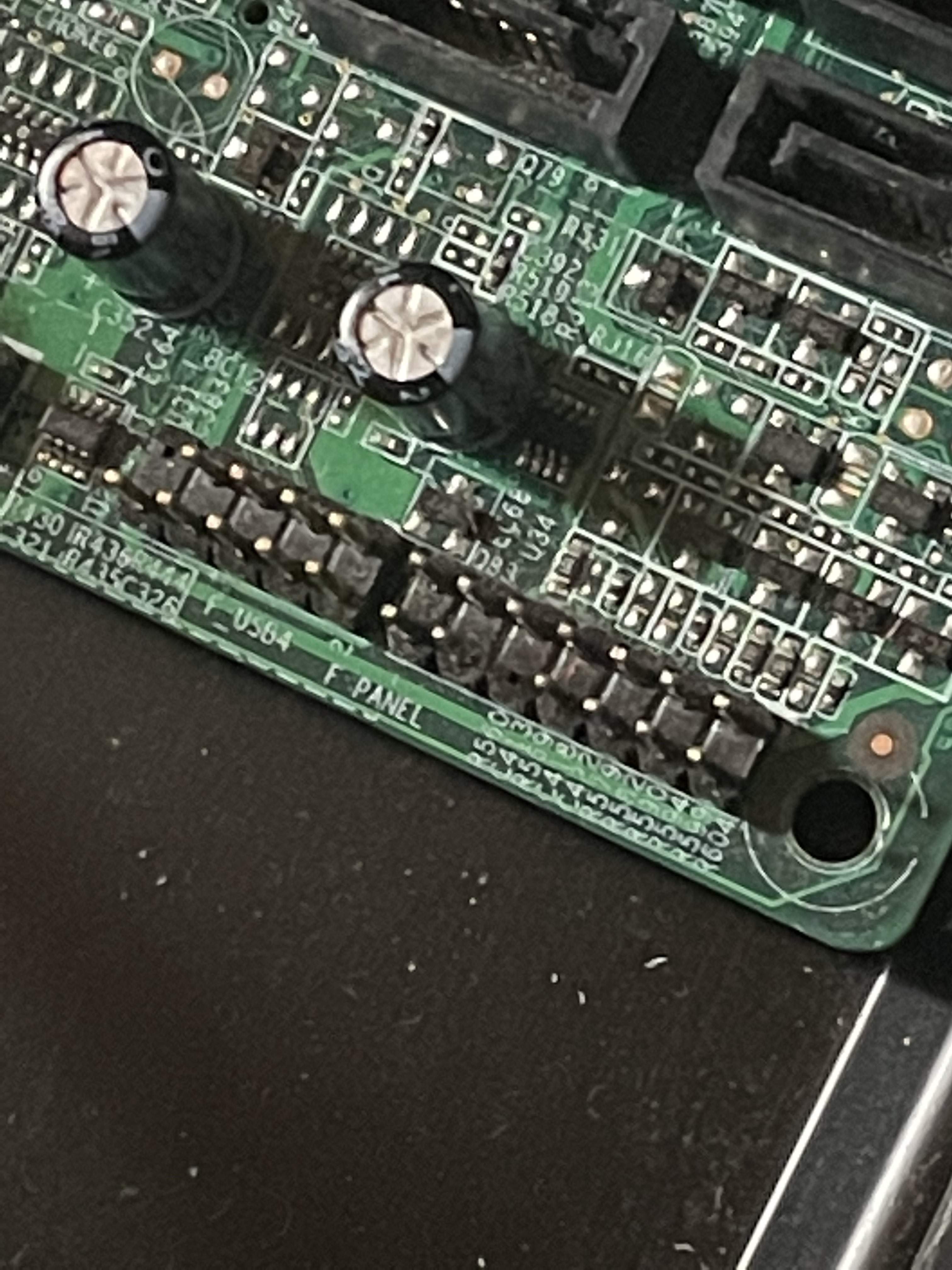

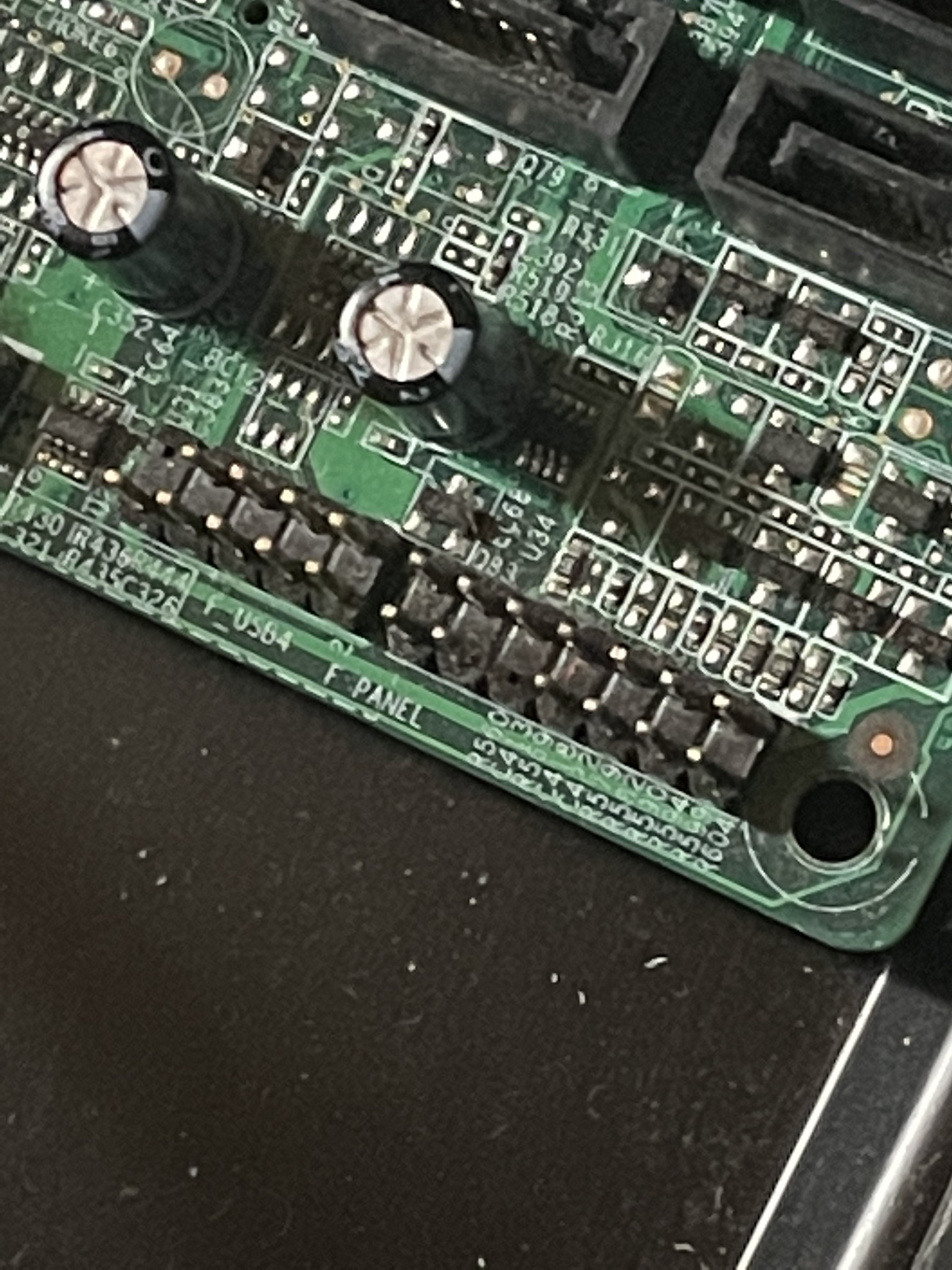

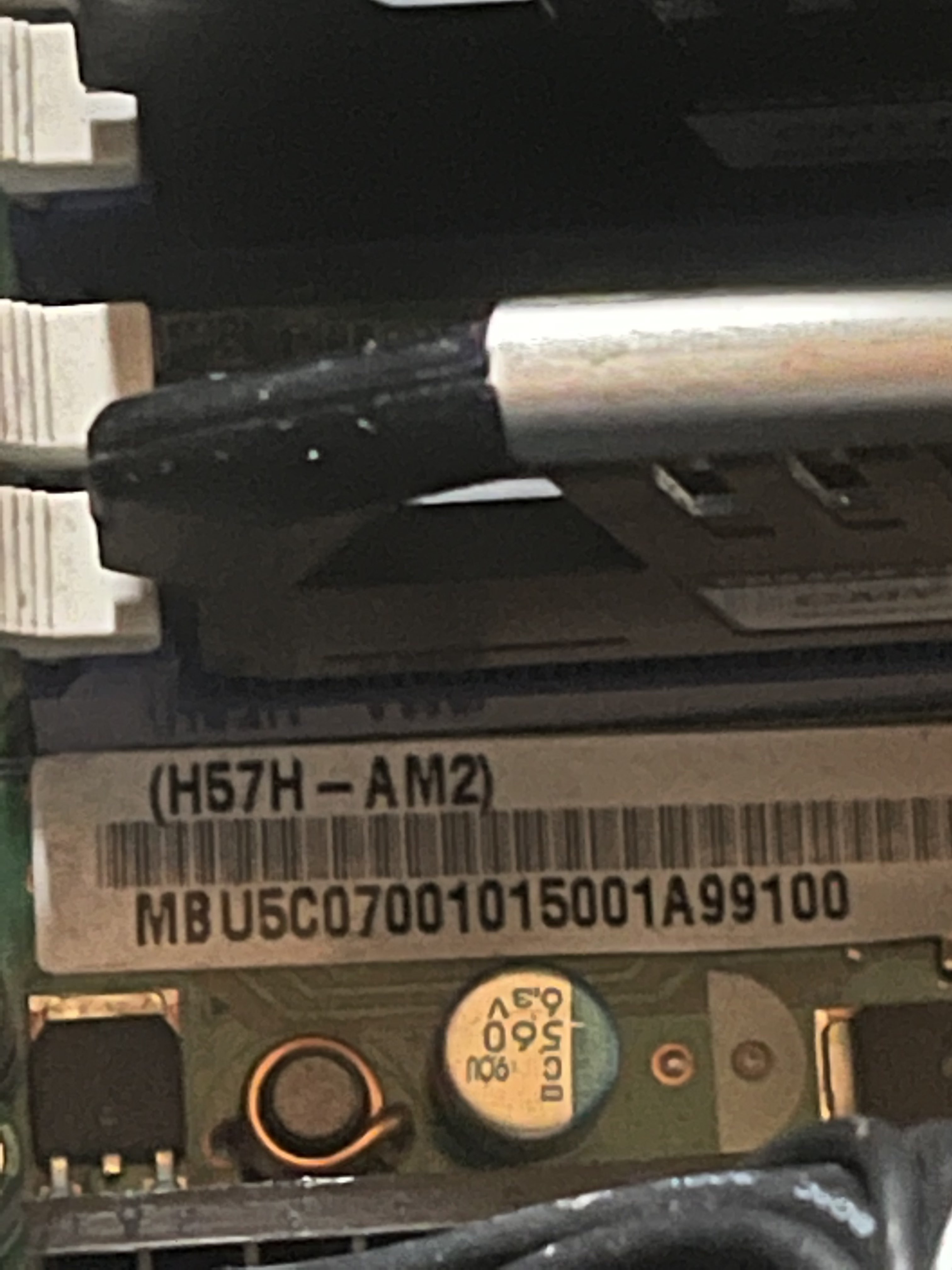

jetzt bin ich auf eure hilfe angewiessen hier paar shots.

ps: hab ein US tastatur und aus diesem grund keine umlaute wieso warum bitte nicht hinterfrage.

Danke im voraus Liebe grusse jeger



[cartridge_case]

Naja, einfach durchprobieren, welche zwei Enden für den Start zuständig sind.



[xxMuahdibxx]

H57-H -> Acer Mainboard -> Handbuch -> Belegung des Headers rausfinden..

http://www.findlaptopdriver.com/h57h-am2-v2-0-motherboard-specifications-20h090713/

https://community.acer.com/de/discussion/235470/motherboard-manual-fuer-h57h-am2

https://www.manualslib.com/manual/452426/Ecs-H57h-M.html?page=30

nicht genau das Mainboard aber der Header sollte gleich sein ... Pin 6+8 = Power ..

https://superuser.com/questions/692797/front-panel-pins-not-identified-on-motherboard-acer-rs740dvf

die 9 Pin Header sind wohl alle fast gleich aufgebaut ...



[Humptidumpti]

Das ist ein Acer OEM Board.

https://www.manualslib.com/manual/452426/Ecs-H57h-M.html?page=30

Sollte identisch sein. Andernfalls einfach durchprobieren.

Frage mich nur welcher Kunde hier ein OEM Board angedreht bekommt welches höchstens nur noch ins Museum gehört.



[Cardhu]

@Humptidumpti Gibt einfach Menschen, die ihre alte Rammelhardware in ein neues Gehäuse wollen oder das alte defekt ist und das Zeug noch ausreicht und man es deswegen nicht wegwerfen will
Oder es soll halt nur 50-70€ als digitale Schreibmaschine kosten



[jegermeistar]

also die gleichen anleitungen hatte ich schon gefunden gehabt, ausser die eine die war mir neu. habs mal probiert aber ohne bild oder genaure pin anweisung kann ich leider nichts anfangen.

problem ist weiss nicht obs funktioniert oder nicht weil ich kann das boad nicht mehr zum laufen bringen und ich weiss nicht wieso. btw auch mit kurzschluss. da kommt kein leben zum scheinen.



[Cardhu]

Schließ einen Lüfter an und brück immer 2 nebeneinander liegende Pins vom Frontpanel.
Geht der Lüfter an, scheint immerhin eine Grundfunktion vorhanden zu sein. Tut es das nicht, ist es wohl kaputt (oder BIOS Batterie bspw leer).
Damit machst du auch nichts kaputt, wenn du nicht gerade weiter lustig rumbrückst, wenn die Kiste schon an ist.



[xxMuahdibxx]

naja dein 9 Pin Header steht auf dem Kopf sieht man ja an der 2 die am Mainboardrand aufgedruckt ist ...

danach kommt 4 .... richtung Rückseite PC ... danach 6 und dann 8 ..



[jegermeistar]

Schließ einen Lüfter an und brück immer 2 nebeneinander liegende Pins vom Frontpanel.
Geht der Lüfter an, scheint immerhin eine Grundfunktion vorhanden zu sein. Tut es das nicht, ist es wohl kaputt (oder BIOS Batterie bspw leer).
Damit machst du auch nichts kaputt, wenn du nicht gerade weiter lustig rumbrückst, wenn die Kiste schon an ist.

hab ich grad ma probiert tut sich nichts, gestern gings noch wurde auf die batarie auch tippen. tipp austauschen oder wie siehts aus nie erfahungen gemacht mit so alten boards.



[Cardhu]

Die 10 Sekunden Zeit um ne Batterie auszutauschen, ist besser damit vollbracht das mal zu testen als zu fragen, ob es was bringt, was dir hier ja keiner sagen kann.

Wenn es gestern lief, musst du doch wissen, was du gebrückt hast???
Oder geht es erst nach dem Einbau ins Gehäuse nicht mehr? Dann liegt wohl eher dabei der Fehler



[jegermeistar]

Die 10 Sekunden Zeit um ne Batterie auszutauschen, ist besser damit vollbracht das mal zu testen als zu fragen, ob es was bringt, was dir hier ja keiner sagen kann.

Wenn es gestern lief, musst du doch wissen, was du gebrückt hast???
Oder geht es erst nach dem Einbau ins Gehäuse nicht mehr? Dann liegt wohl eher dabei der Fehler

das ist der witzt, an der ganze sache es ist im neum geheuse verbaut und es ging beim brucken. und nun tut sich da nichts mehr. ich hab nur kein battarie das ist der knickpunk und um die rauszuhollen muss ich aus dem gehause raushollen sonst komm ich an die nicht ran. ich hab schon kopfschmerzen von der ganze geschichte.



[xxMuahdibxx]

naja wenn so etwas schon Kopfschmerzen bereitet ... falscher Job.

Und speziell wenn man sowas als Job macht ... sollte man genau die Knopfzellen immer parat haben.

Weiterhin sollte man die Knopfzelle auch ohne Ausbau rausbekommen .. maximal die Grafikkarte stört
https://www.ebay.de/itm/25475331387...MIp_Lh8set7wIVEeh3Ch2_oAPtEAQYAyABEgJYlfD_BwE



[jegermeistar]

Die 10 Sekunden Zeit um ne Batterie auszutauschen, ist besser damit vollbracht das mal zu testen als zu fragen, ob es was bringt, was dir hier ja keiner sagen kann.

Wenn es gestern lief, musst du doch wissen, was du gebrückt hast???
Oder geht es erst nach dem Einbau ins Gehäuse nicht mehr? Dann liegt wohl eher dabei der Fehler

ja hattest absolut recht, die Batterie war komplett tot. Einmal ausgetauscht und zum leben erwacht.

Mein aktuelles Problem, ist nun komme ins Bios nicht rein. Weil keine PS/2 Tastatur vorhanden. Die USB Tastaturen zeigen Leben wegen Beleuchtung. werden aber null erkannt oder benutzung fuer die commands.

Ergänzung (20. März 2021)

naja dein 9 Pin Header steht auf dem Kopf sieht man ja an der 2 die am Mainboardrand aufgedruckt ist ...

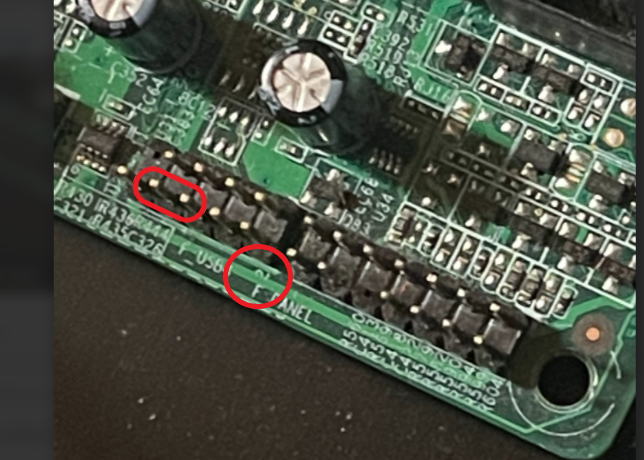

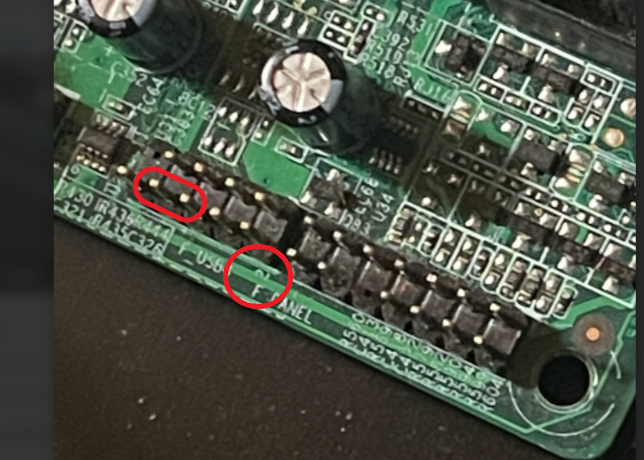

danach kommt 4 .... richtung Rückseite PC ... danach 6 und dann 8 ..Anhang anzeigen 1054127

Danke fur die Aufklahrung hat geholfen und funktioniert. ich wusste nicht mal das dieses Alte Board noch auf denn kopf stand da es ein DDR3 ram rigel hat kenne es bei DDR1 boards das die auf kopf standen.
hatte es nicht mal bei einem DDR2 board gehabt ^^
Bei dem DDR2 board ist sogar das F-Panel beschrieben. nur bei dem hab ich halt das problem gehabt das es nicht verstandlich sei.



[goodnight]

Was heißt genau "komme nicht ins Bios rein"?
Du hängst im Postscreen und Entf/Del geht nicht?
Falls das Board überhaupt einen PS/2 Port hat, brauchst du keine PS/2 Tastatur, höchstens einen USB-PS/2 Adapter.
Und falls kein Bild, ist wohl nicht die Tastatur dein Problem.
Clear_Cmos(unterm ATX Stecker) korrekt ausgeführt, führt dich zum Postscreen mit den Optionen Entf/Del ins Bios oder F1 einfach weiter.
Eventuell mal eine normale USB Kabeltastatur probieren, falls ein Bild anliegt.



[xxMuahdibxx]

ja bei alten Mainboards kann es nötig sein eine PS/2 Tastatur zu nutzen oder halt einen PS/2 zu USB Adapter.
