Alu Folie zwischen Chipsatz und Kühler

[Anoubis]

Hallo zusammen,

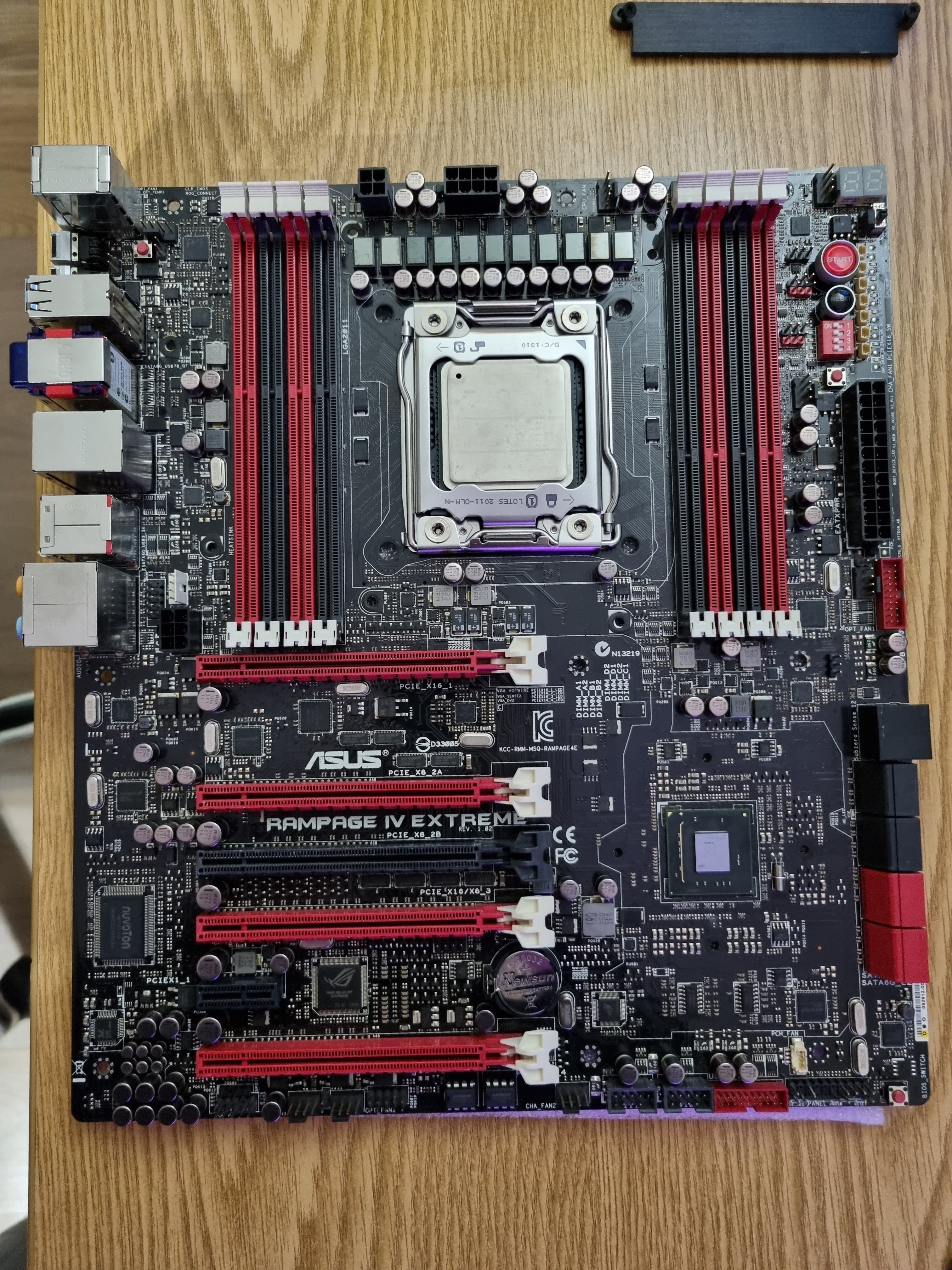

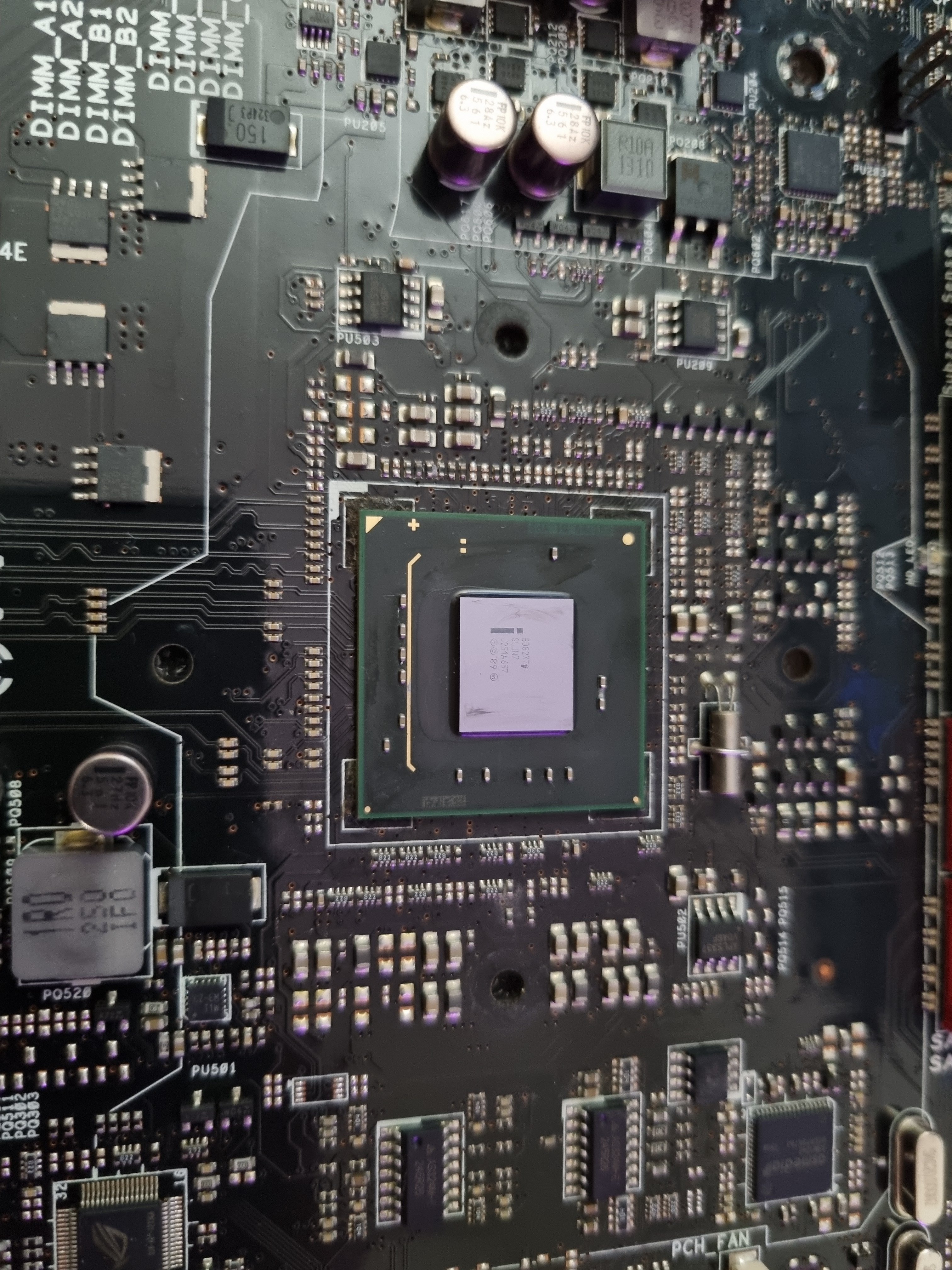

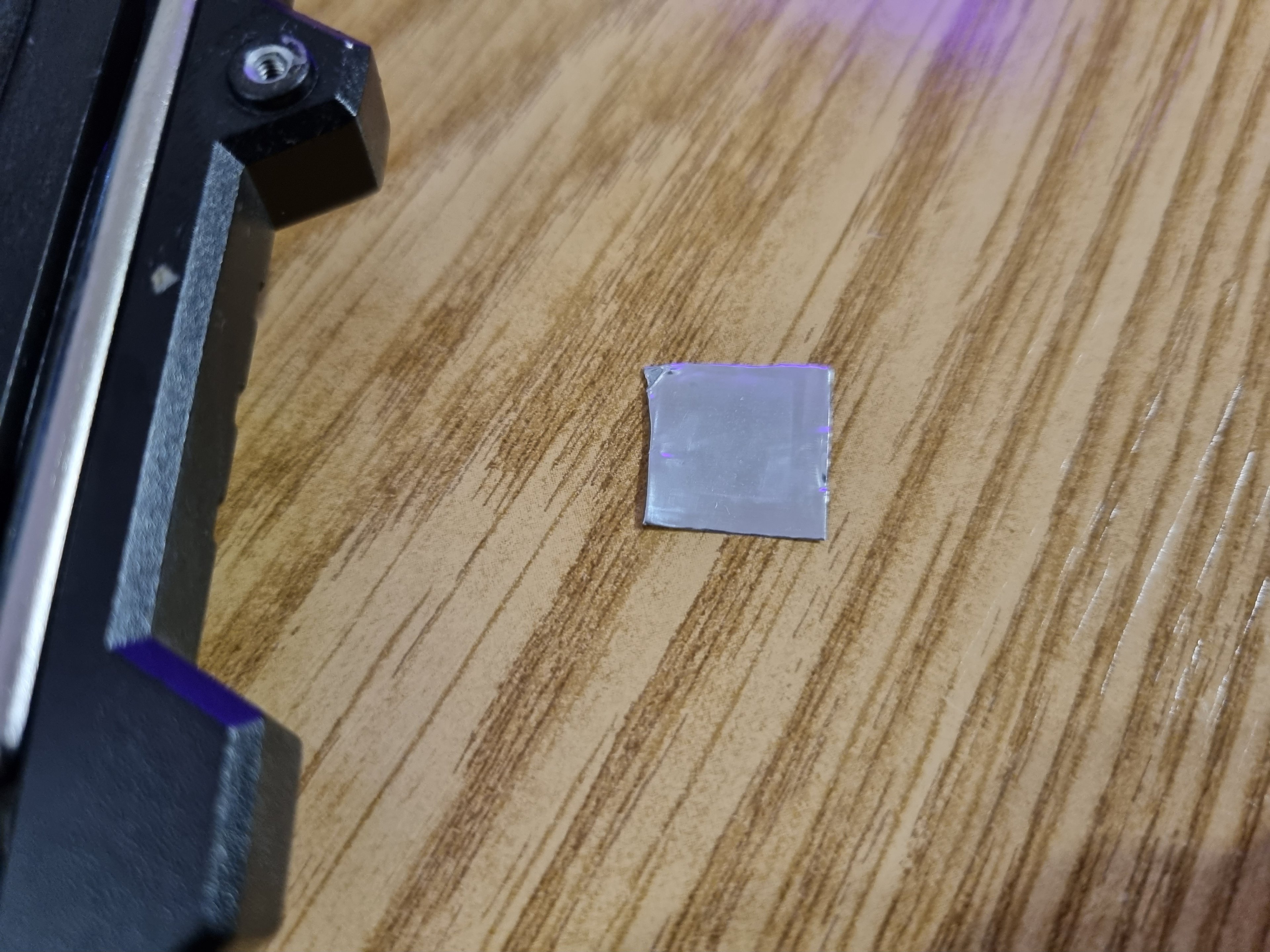

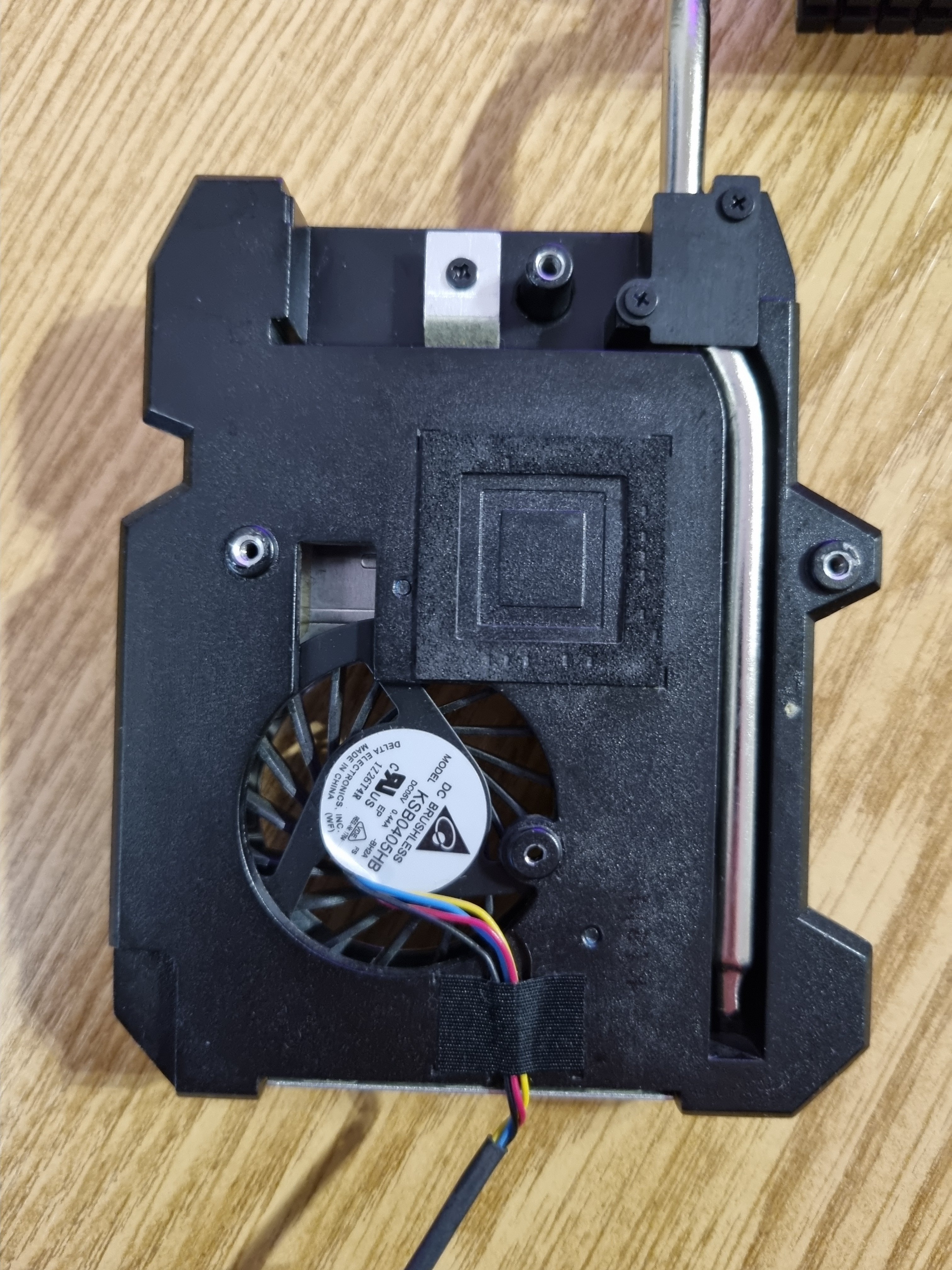

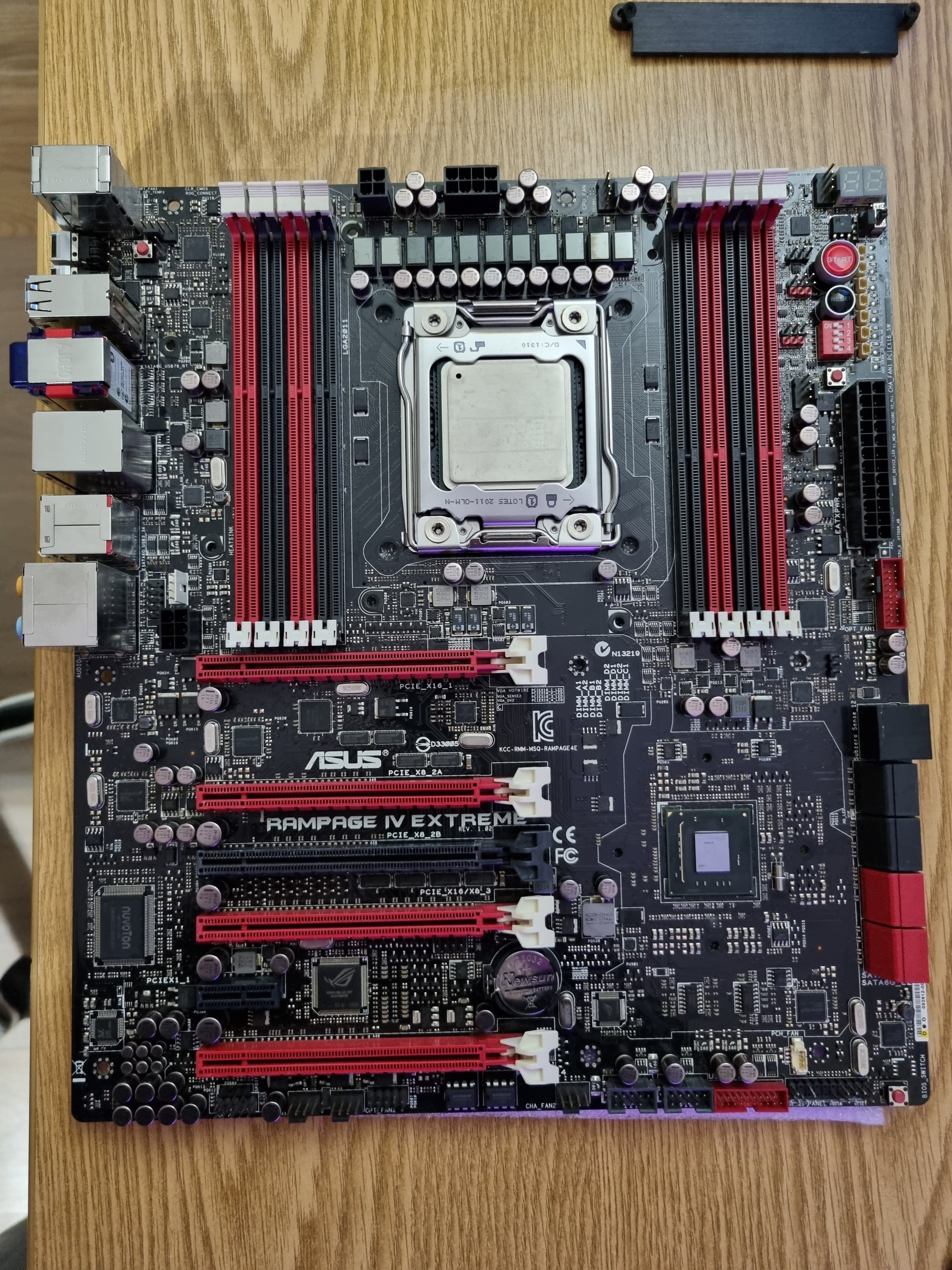

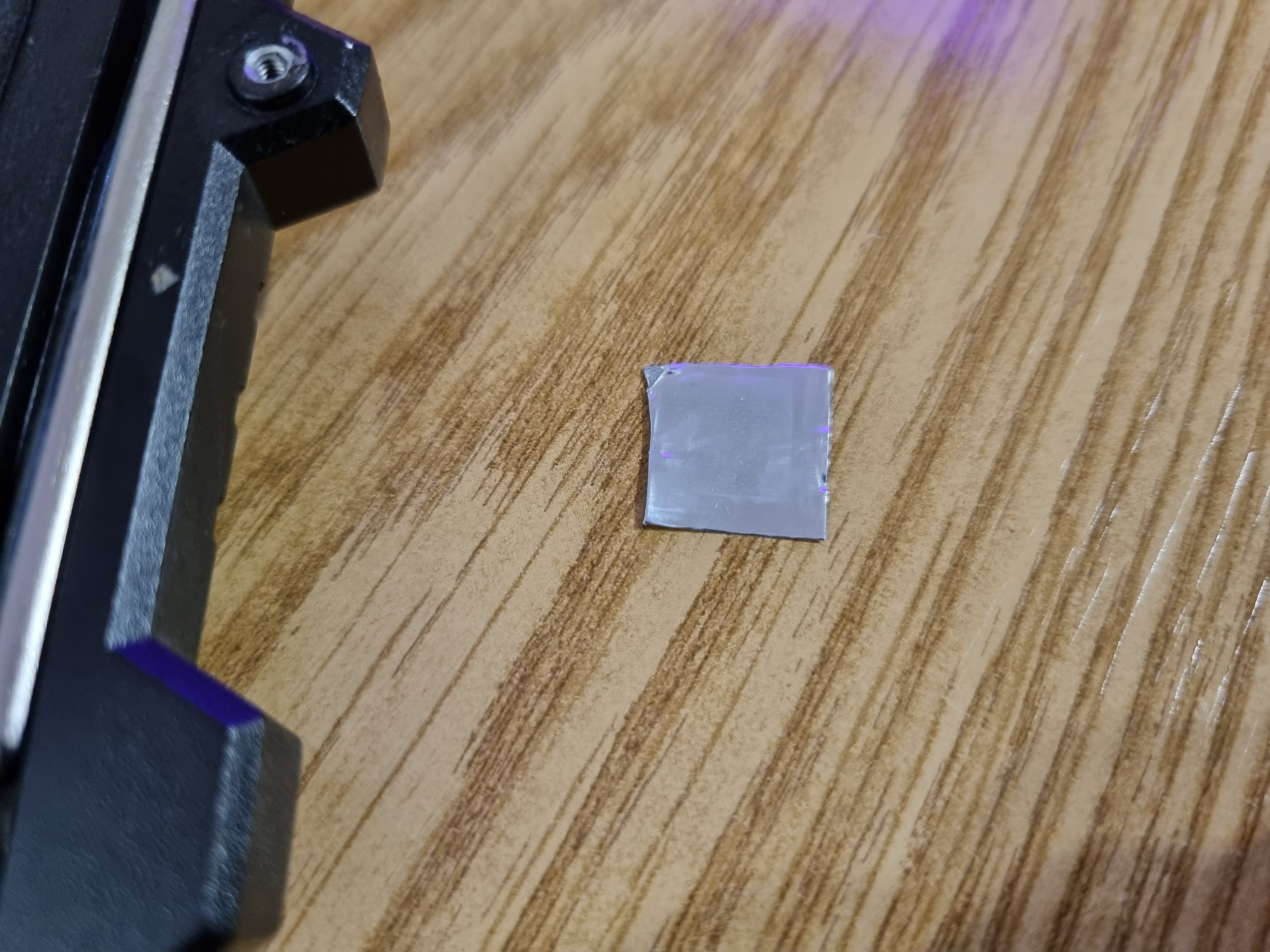

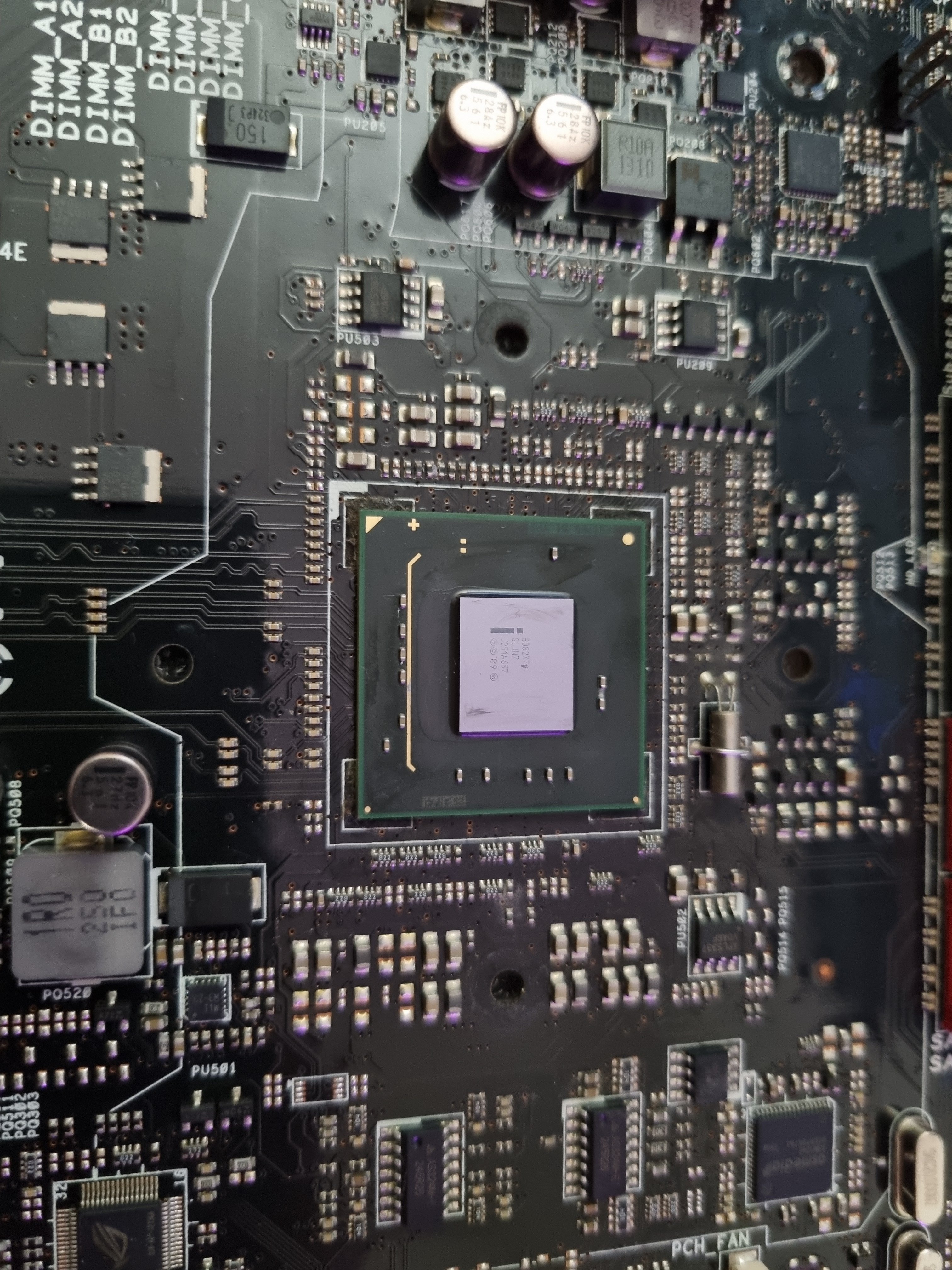

bei der Demontage des Kühler auf meinem ASUS ROG Rampage IV Extreme ist mir aufgefallen, dass sich Alufolie zwischen dem Chipsatz und dem Kühlkörper befand (Bild 4). Es handelt sich definitiv nicht um ein normales Wärmeleitpad, sondern schlicht um ein Stück Alu. Der Aufbau sah so aus:

-Chipsatz
-WLP
-Alu
-WLP
-Kühler

Ein Wärmeleitpad von beiden Seiten mit WLP zu beschmieren ist sinnlos. Hat jemand eine Idee?

Edit:
Ich habe haufenweise Wärmeleitpads verschiedener Hersteller in unterschiedlichen dicken und Wärmeleitfähigkeiten Zuhause. Weder Farbe, noch Dicke, Konsistenz oder Material sind ansatzweise ähnlich.



[tRITON]

Ich weiß nicht, wie deine Alufoliae in Küche aussieht, aber das ist im letzten Bild eindeutig ein Wärmeleitpad und MUSS dahin



[Sn60Pb40]

Das von dir genannte „Alu“ ist das wärmeleitpad. Das ist beschichtet mit der Wärmeleitpaste und manchmal auch selbstklebend.
Es gibt das auch als meterware auf der Rolle zum abschneiden und selbst konfektionieren.



[LorD-AcE]

Ich weiß nicht, wie deine Alufoliae in Küche aussieht, aber das ist im letzten Bild eindeutig ein Wärmeleitpad und MUSS dahin

OP schrieb, dass WLP, Pad, WLP gestapelt waren, der Sinn würde sich mir auch nicht ergeben. Kannst du näher erläutern warum das Pad da hin muss?



[Motorrad]

Hat jemand eine Idee?

Das wird dann wohl ein Abstandsplättchen sein, das den Kontakt vom Chip zum Kühler hin ermöglicht!?

Hätten die Designer des Boards besser gearbeitet, wäre es vielleicht auch ohne diesen Lückenfüller gegangen!



[Anoubis]

Ich weiß nicht, wie deine Alufoliae in Küche aussieht

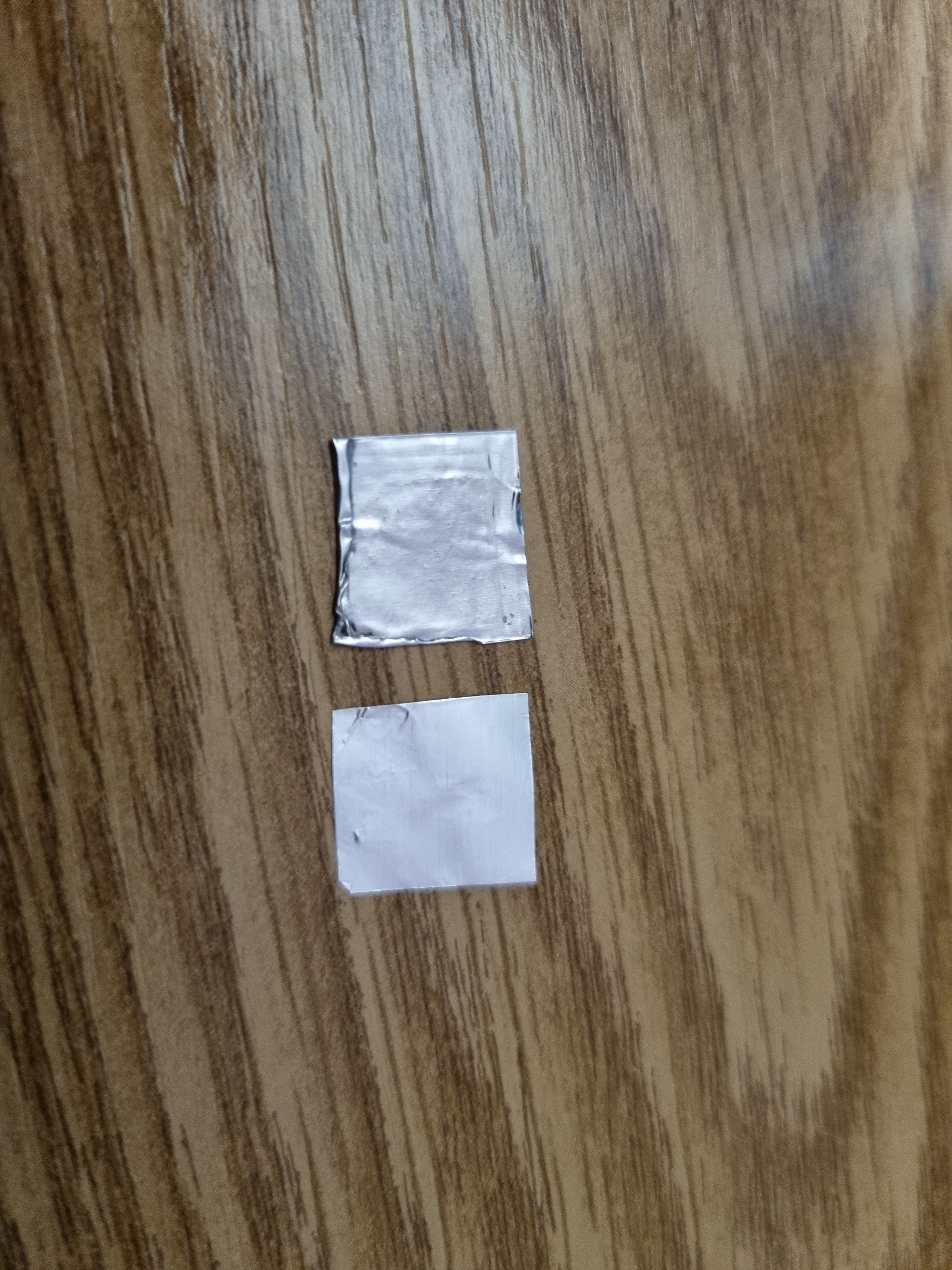

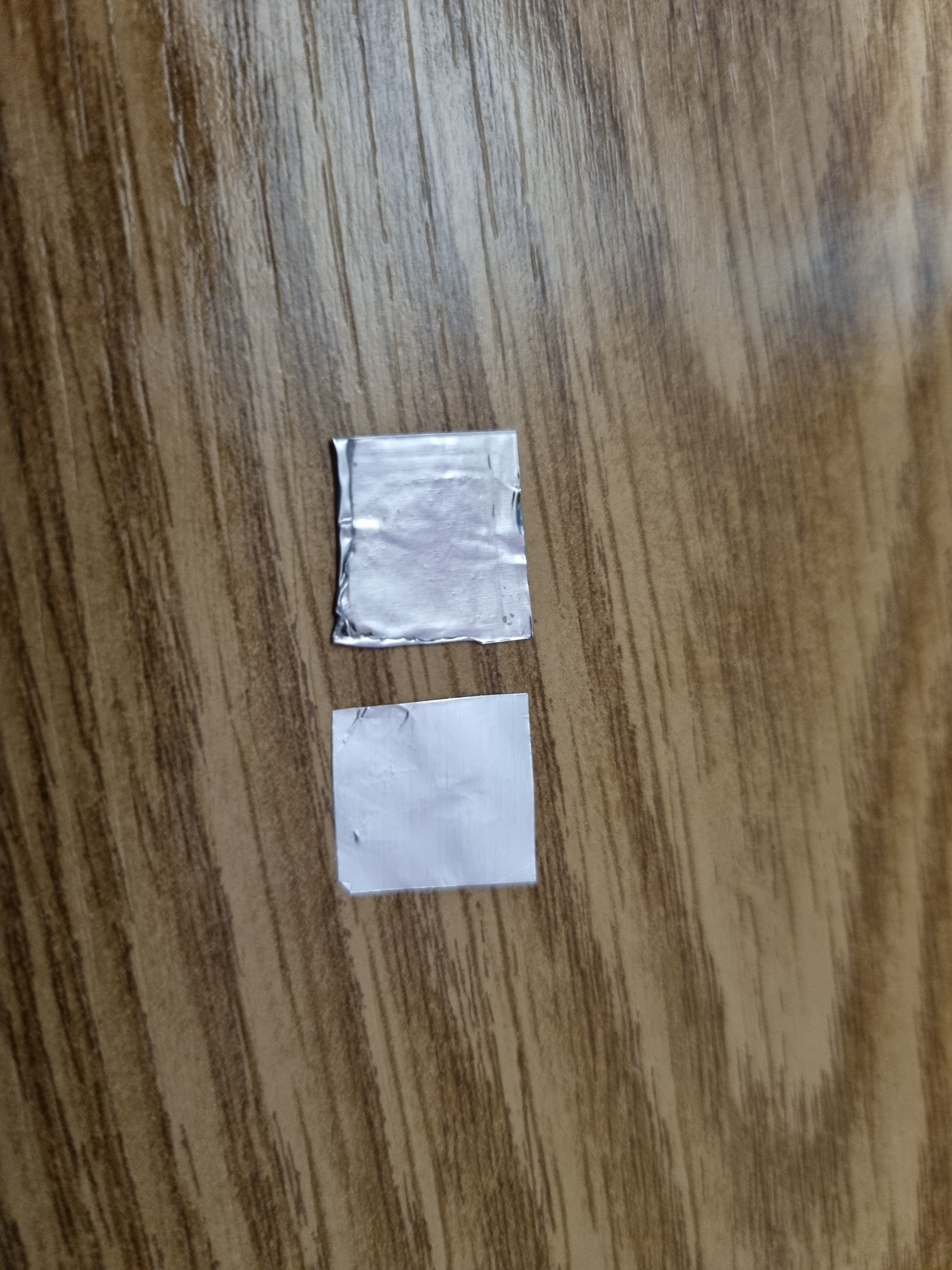

Ziemlich genau wie das Stück das ich gefunden habe, nur etwas dünner.
Ich habe haufenweise Wärmeleitpads verschiedener Hersteller in unterschiedlichen dicken und Wärmeleitfähigkeiten Zuhause. Weder Farbe, noch Dicke, Konsistenz oder Material sind ansatzweise ähnlich.



[Termy]

Reine Spekulation, aber vielleicht fungiert das ja als eine Art Heatspreader? Die Chipsatzkühler sind ja in aller Regel eher...rudimentär und wenn es im Die sonst Hotspots gäbe wäre das vielleicht eine Erklärung?



[Anoubis]

Hätten die Designer des Boards besser gearbeitet, wäre es vielleicht auch ohne diesen Lückenfüller gegengen!

Sowas kann ich mir eher vorstellen.

Es gibt das auch als meterware auf der Rolle zum abschneiden und selbst konfektionieren.

Habe ich alles zuhause und weicht in jeder erdenklich Form von dem Stück ab, das ich gefunden habe.



[Motorrad]

Das ist irgendeine Art weiches Metall und kenne das so ähnlich noch als aufgeklebte Folie unter dem einen oder anderen Mini- CPU- Kühler aus Pentium 1- Zeiten oder so.

Daß es kein "normales" Pad ist, sieht man schon an den zerknirschten, zusammengefalteten Kanten/ Rändern des Teils!



[0x8100]

es gibt nicht nur silikon-basierte wärmeleitpads, sondern z.b. auch sowas.

TYPEN

1. Polyimid Film PCM beschichtet
2. PCM Film
3. Aluminium Film PCM beschichtet
4. Pyrolytischer Grafit Film PCM beschichtet
5. Vorapplizierbarer druckbarer PCM compound

klingt plausibel, oder?



[wern001]

Es handelt sich definitiv nicht um ein normales Wärmeleitpad,

Es ist ein normales Wärmeleitpad. Die Alufolie dient nur zur Stabilisierung bzw als Trägermaterial.



[Anoubis]

Daß es kein "normales" Pad ist, sieht man schon an den zerknirschten Kanten/ Rändern des Teils!

Danke das jemand genau hinschaut ☺️



[Goldsmith]

Caseking hat doch auch solche Metallpads.

https://www.caseking.de/coollaboratory-liquid-metalpad-1xcpu-zuwa-034.html



[Nickel]

Das gehört da jedenfalls wieder anständig drauf.



[Anoubis]

TPC-R-AL ist ein Aluminiumfilm mit beidseitiger Phase Change Beschichtung zur thermischen Anbindung von elektronischen Bauelementen an Kühlflächen

Danke @0x8100 Das wird es sein. Also kein normales Wärmeleitpad, sondern wirklich Alu, dient aber dennoch der Wärmeübertragung.
