AN/AUS Schalter In Klingel mit Gegensprechanlage

[killertomate285]

Guten Tag,
ich möchte in meiner "Klingel" einen Schalter zwischen bauen womit ich die Klingel An und Aus schalten kann.

Das Gehäuse habe ich bereits bearbeitet und dort ist nun ein Schalter den ich bei zusammengebauter Klingel von außen erreiche, nur wie muss ich diesen nun dort anschließen?


Bei einem bekannten habe ich den Schalter zwischen der Stromversorgung und der Klingel gelegt, also man konnte mit dem Schalter dann die Komplette Klingelanlage abschalten.
So möchte ich das auch gerne nur ist das bei mir ein wenig zu hoch für mich

Ich denke das sich hier einige Auffinden lassen die weit aus mehr Wissen in dem Gebiet haben!


Den Vermieter habe ich übrigends auch gefragt, also ich darf das machen sofern es durchdacht getan ist.

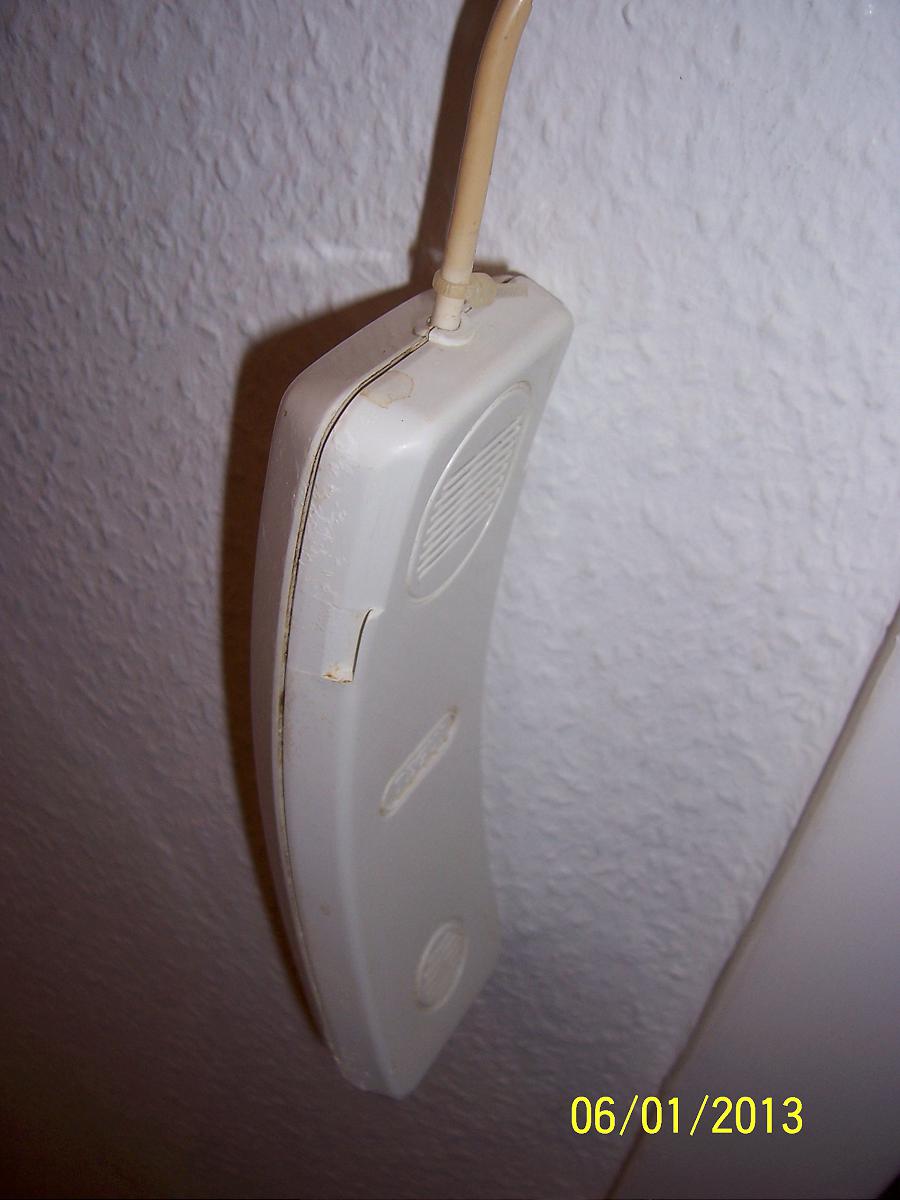

Bild im Anhang,


Danke



[PriestFan]

Das Bild ist nicht scharf genug bzw. zu dunkel. Ich kann die "Klingel" nicht erkennen.



[killertomate285]

Guten Abend,

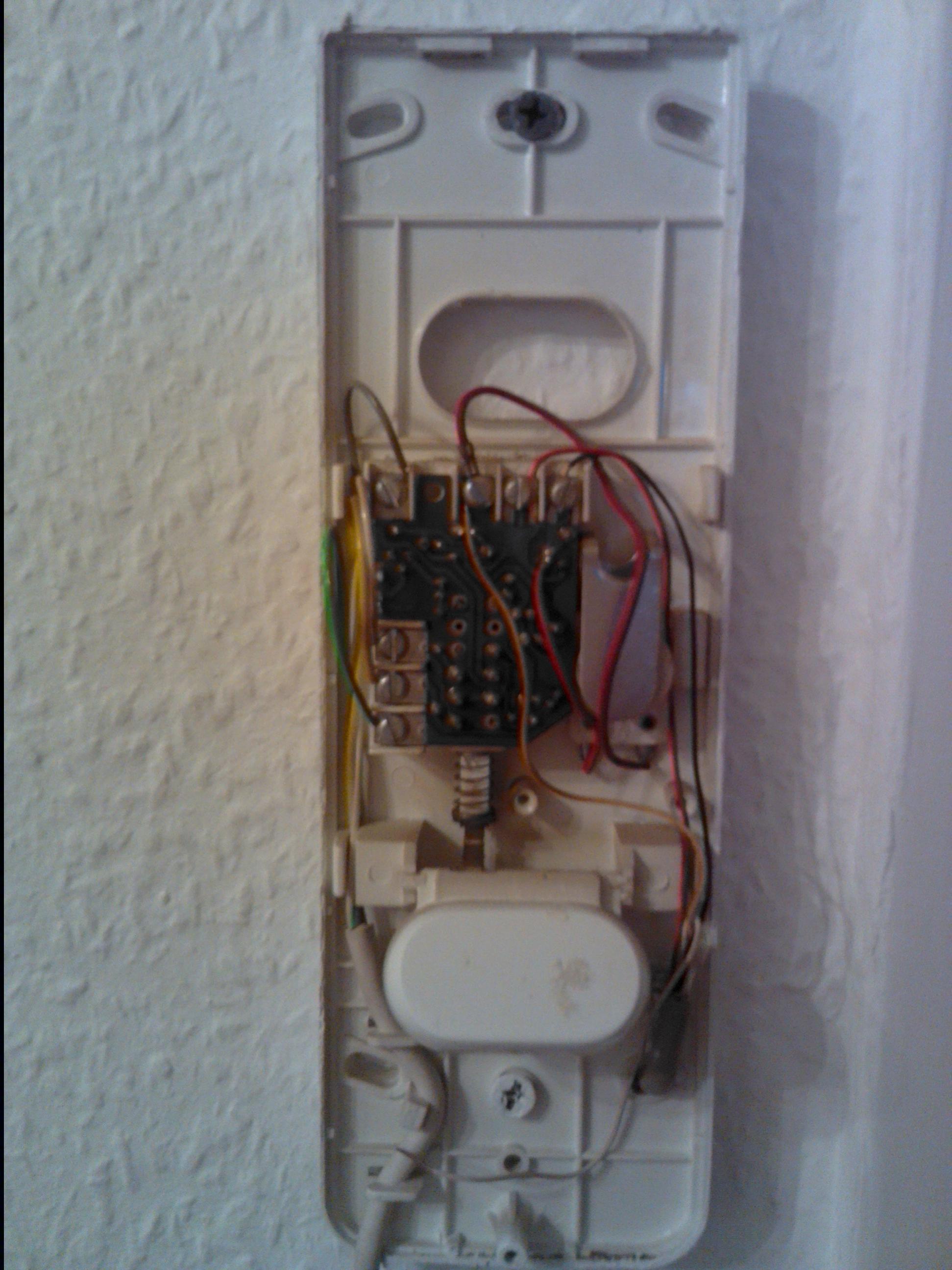

ja die Auflösung des Bildes war wirklich nicht gut. Habe das jetzt nachgeholt, hoffe es ist nun besser.

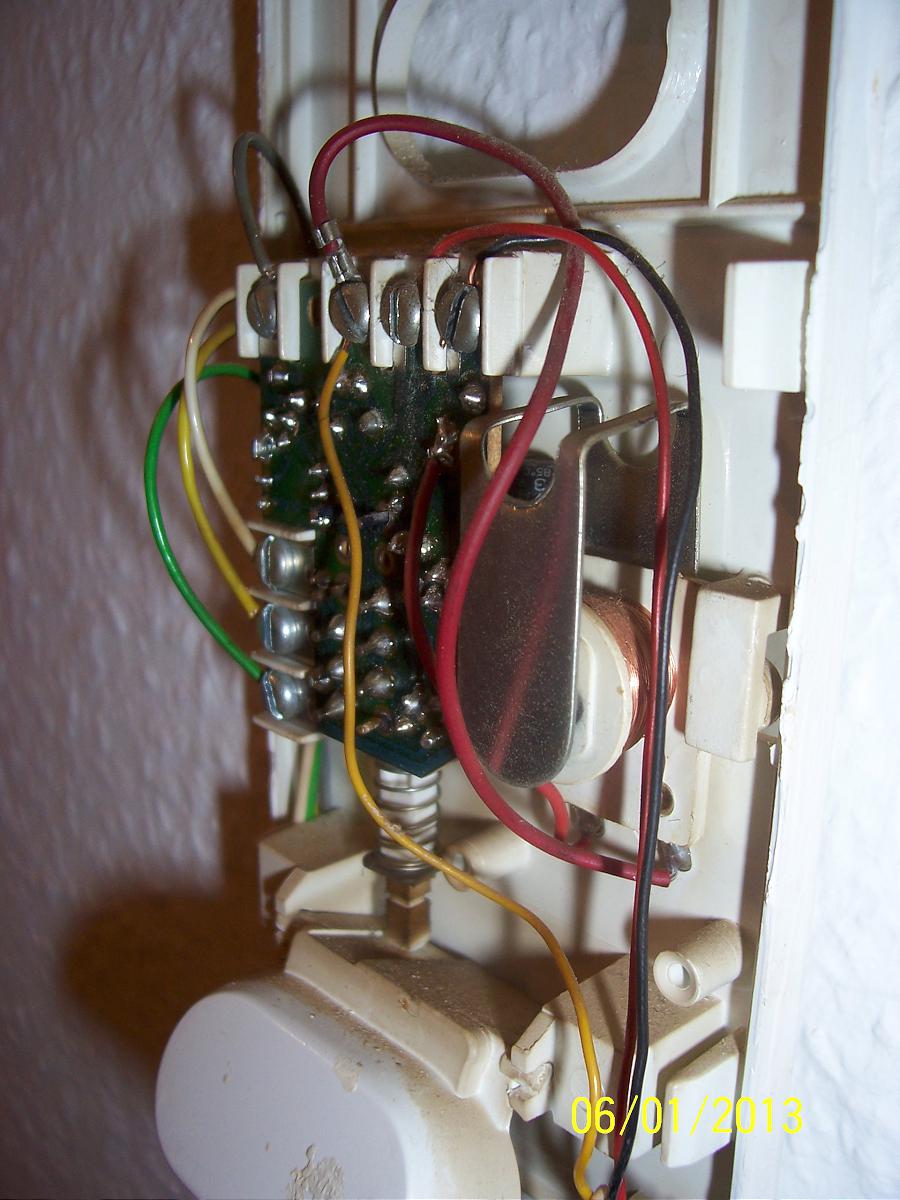

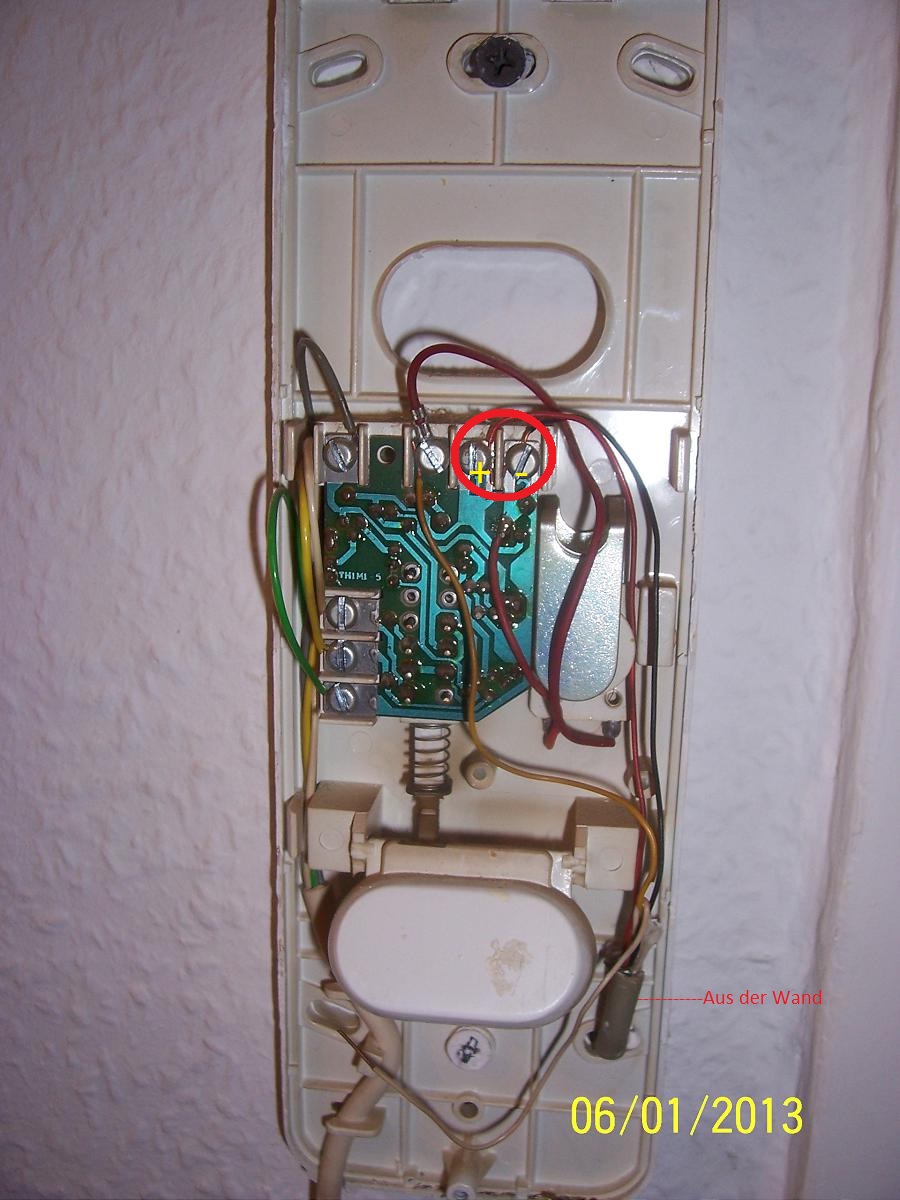

Auf einem Bild habe ich etwas markiert, dort kommt eine Leitung aus der Wand, diese beinhaltet unter anderen ein Schwarzes und ein Rotes Kabel, ich denke das ich zwischen eines von beiden den Schalter zwischen setzen muss, dann ist die ganze Anlage still gelegt oder?

Die restlichen Kabel die aus der Wand kommen wie Gelb und Weiß sind denke ich mal für die Sprachverbindung.


Kann mir jemand helfen und das bestätigen mit dem Schalter und dem Roten(Plus) und Schwarzen(Masse)?

Habe leider kein Multimeter um das zu prüfen.

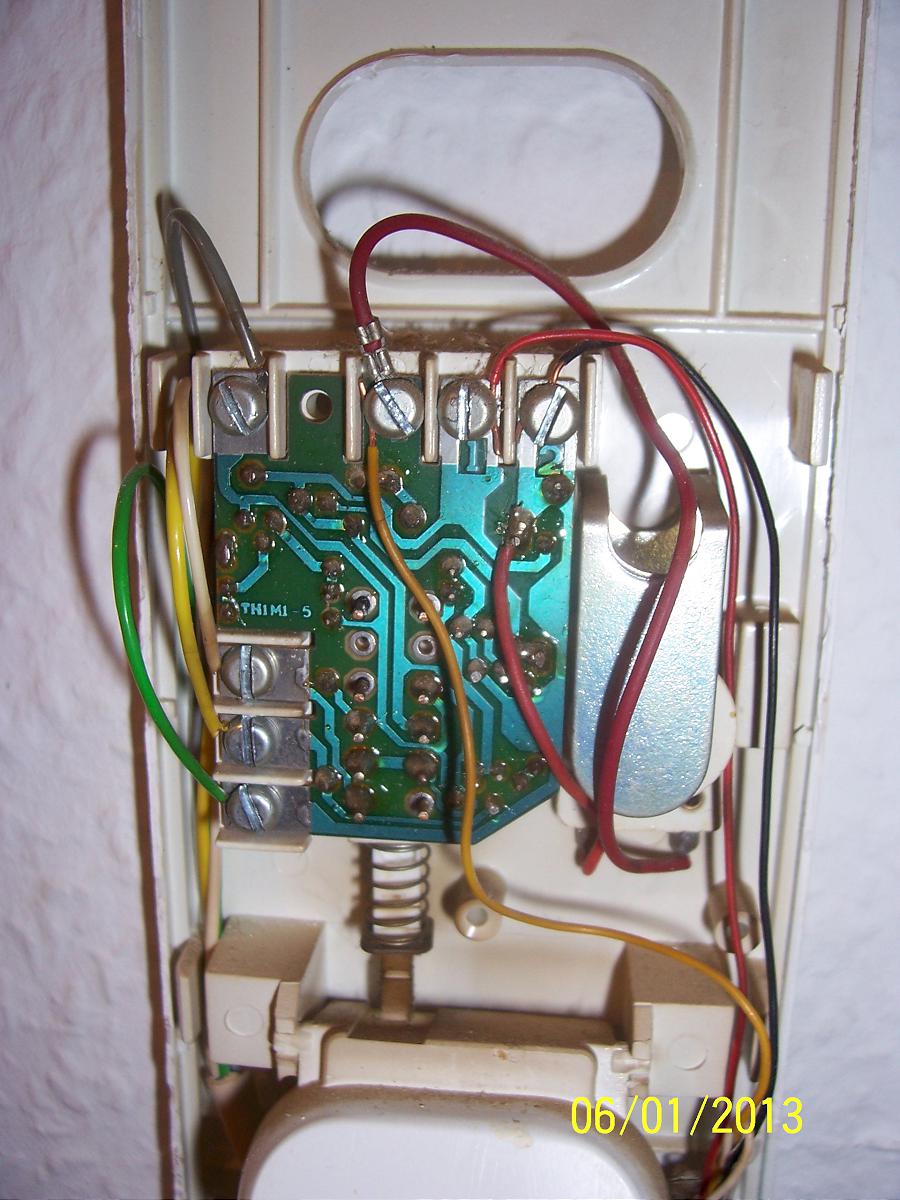

Neue Bilder im Anhang^^



[Benzer]

Vermutlich hast du recht... Probier es doch einfach aus. Löse die Schraube von z.B. dem roten oder schwarzen Kabel. Ist die Klingel dann tot, bau den Schalter dazwischen und er erfüllt seinen Zweck.



[hZti]

Oder du baust den Schalter zwischen die "Klingel" der Klingel, so kannst du wenn es bei der Klingelanlage möglich ist noch die Tür öffnen.



[killertomate285]

Meine Variante habe ich probiert,
jedoch bringt das rein GARNIX, komisch.


Also das mit dem Schalter "zwischen die Klingel der Klingel" geht nicht weil das alles direkt in dem Ding verbaut ist.
Im Hörer klingelt es wenn unten gedrückt wird, ein Summer ist irgendwo neben den Kabeln, der ist für die obrige Klingel.


Also jetzt weiß ich nicht mehr weiter, die Genossenschaft zu fragen, ne, das trau ich mich nicht

Wäre nett wenn es hier vielleicht doch noch einer weiß



[hZti]

Einfach nach und nach alle Kabel durchprobieren irgendeins muss es ja sein



[Benzer]

Dann musst du das Signal zum Apparat unterbrechen... Das Ding müsste doch vermutlich mit 5 Kabeln verbunden sein:
3x Stromversorgung und 2x zur Klingel nach unten. Einen der beiden drähte die nach unten gehen unterbrechen und fertig.
Alternativ die Stromversorgung unterbrechen.
