Anschluss Logitech Z506 Umstieg auf neues Mainboard !

[JaXoN111]

Hallo zusammen, 😊

Ich habe folgendes Anliegen. Ich habe ein Logitech Z506 Lautsprechersystem und habe es im Moment mit drei Anschlüssen verbunden. Auf das alte Mainboard ist es ganz einfach Farbe auf Farbe und zwar (Grün , Schwarz und Orange) wie unten auf dem Bild zu sehen ist.

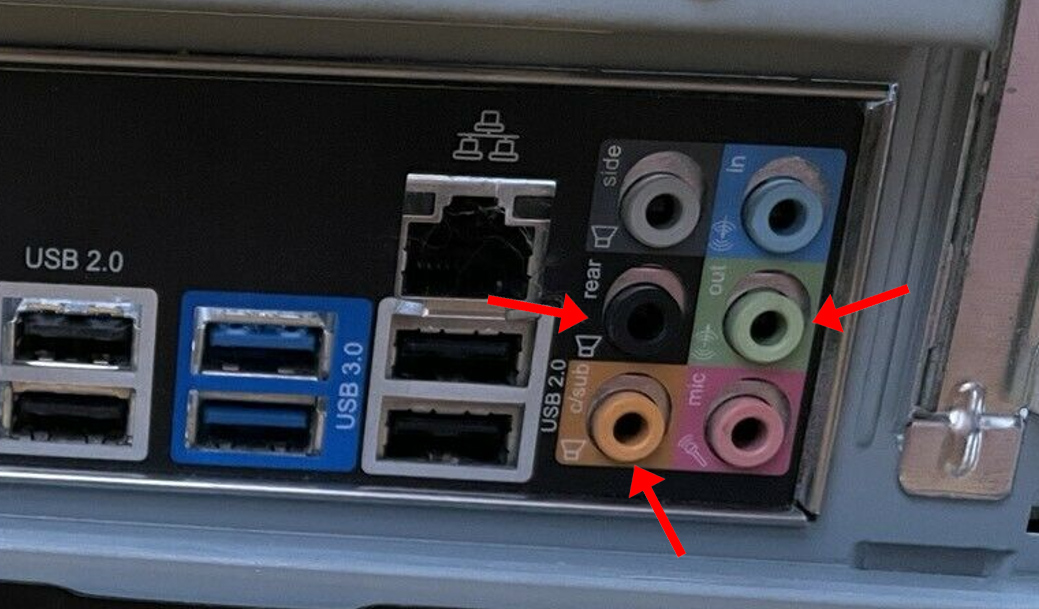

Altes Mainboard 👇

Jetzt weiß ich nicht, wie ich diese 3 Anschlüsse auf das neue Mainboard anschließen soll, da keine Farben zu sehen sind. Ich hoffe, dass es kompatibel ist und mir jemand helfen kann

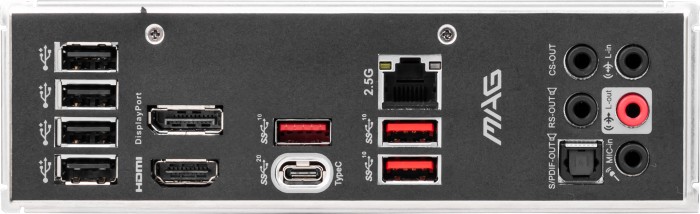

Neues Mainboard. 👇

Ich bedanke mich im voraus für die Hilfe 🙏

Lieben Gruß



[Humptidumpti]

Ist doch beschriftet? Und wenn das nicht hilft was sagt denn die Bedienungsanleitung des Unbekannten Boardes?



[cvzone]

Rot ist Line Out, also Front Left/Right. (grün)
RS Out ist Rear Left/Right (schwarz)
CS out ist Center/Subwoofer Out. (orange)



[ekin06]

Was @cvzone sagen will ist:

• grün komm an L-Out (rot)
• orange kommt an CS-OUT
• schwarz kommt an RS-OUT



[JaXoN111]

Rot ist Line Out, also Front Left/Right. (grün)
RS Out ist Rear Left/Right (schwarz)
CS out ist Center/Subwoofer Out. (orange)

Was @cvzone sagen will ist:

• grün komm an L-Out (rot)
• orange kommt an CS-OUT
• schwarz kommt an RS-OUT

Danke an @ekin06 und @cvzone für die schnellen Antworten 🙏 Das war´s schon. Ich war mir wie gesagt unsicher, da ich quasi eine Klinke weniger habe am neuen Mainboard. Alles gut und Daumen hoch für die Hilfsbereitschaft 💪

Lg
