AORUS Z690 Master und 2. SSD

[eizs002]

Hi,

ich hab seit kurzem ein Aorus Z690 Master mit einer 1TB Samsung 980 Pro, M.2 PCIe 4.0 (MZ-V8P1T0BW).
Und jetzt schon wirds mit dem Speicherplatz eng ;-). Sehr schade!
Ich hab mir zwar die techn. Spezifikationen auf der Gigabyte-HP durchgelesen, aber ich bin da technisch leider eine Null und versteh wenig bis nix. Daher meine Frage an die Spezialisten:
Gibts auf dem MB einen (gleichwertigen) freien Steckplatz, in den ich eine 2. baugleiche SSD oder sogar eine mit 2TB stecken kann? Ist es damit dann erledigt, oder müssen da noch irgendwelche Einstellungen im BIOS oder sonstwas kompliziertes gemacht werden (früher gabs mal sowas wie Jumper setzen oä. ? Betriebssystem ist Win11 64 - wenn das was zur Sache tut....
Oder würdet ihr überhaupt zu einer anderen Lösung greifen, wie externe Festplatte oder so.

Danke!!!

LG
Gernot



[Tornavida]

Sag ich schon seit Jahren dass 1TB heutzutage einfach nur lächerlich sind, wird aber fast bei jeder Kaufberatung hier ignoriert. Da kommt man nicht weit ausser man spielt nur 3 Games.
Klar kannst du dir noch eine reinstecken,ich würde aber das Teil entweder anderweitig nutzen oder verkaufen und grad eine 2TB verbauen. Leider sind die 4TB immer noch unverhältnismässig teuer aber eigentlich die Grösse,die angebracht wäre 2022.



[till69]

Gibts auf dem MB einen (gleichwertigen) freien Steckplatz

Ja, sogar 4(3) Stück. Allerdings hängen die am Chipsatz (3x PCIe 4.0, 1x 3.0). Nur der erste M.2 ist direkt an der CPU



[JohnLoki]

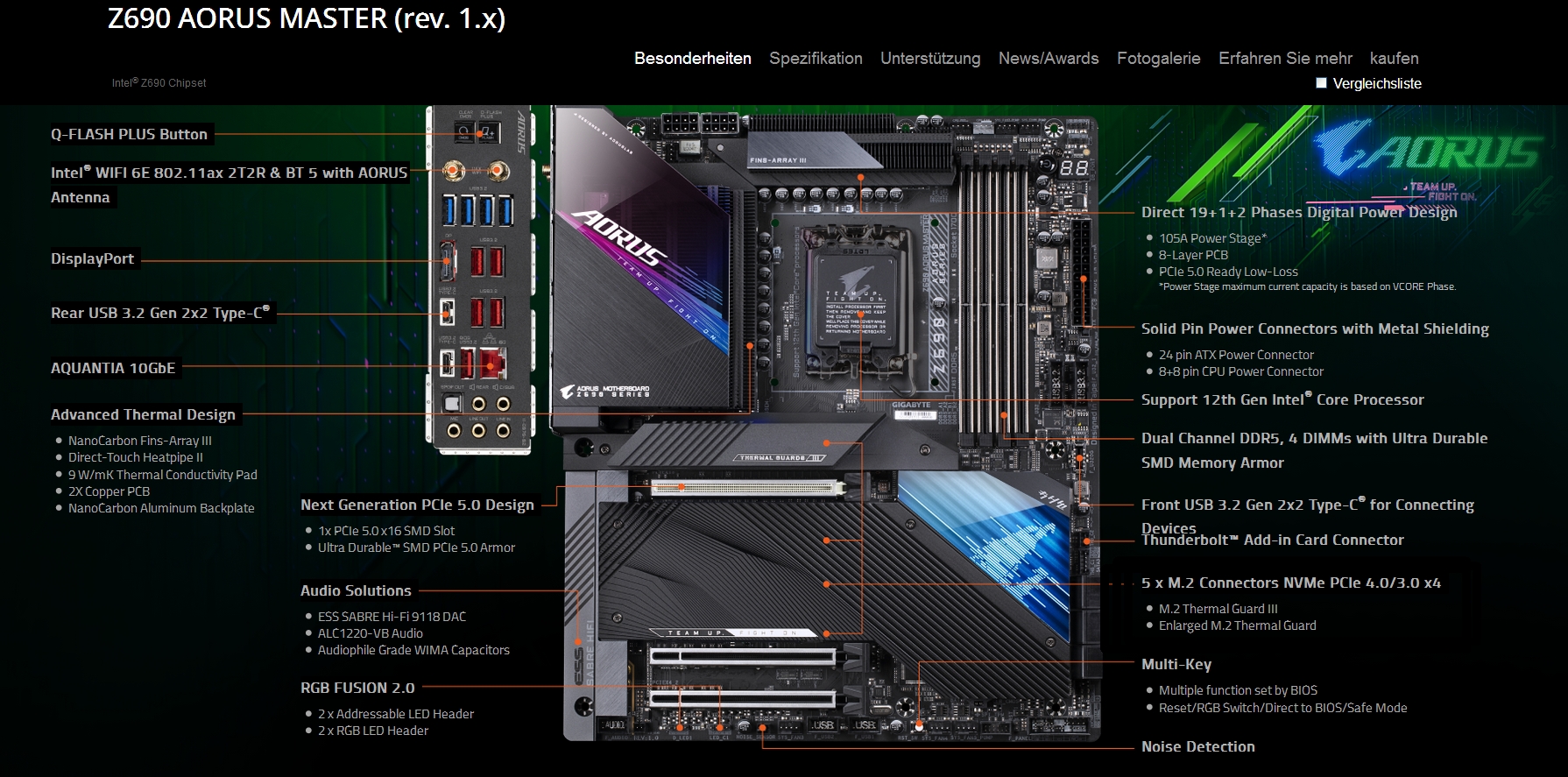

unter dem großen Schild hast du die möglichkeit bis zu 5 M.2 SSDs anzuschließen.



[Drewkev]

Gibts auf dem MB einen (gleichwertigen) freien Steckplatz, in den ich eine 2. baugleiche SSD oder sogar eine mit 2TB stecken kann?

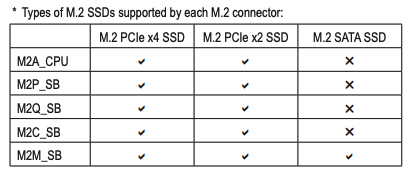

Sogar drei freie Steckplätze. Der vierte (M2C_SB, unten links) hat "nur" PCIe 3.0 x4. Der deaktiviert übrigens PCIEX4_1 (zweiter PCIe Slot) sobald da eine SSD drinsteckt. Die Kapazität der SSD spielt keine Rolle.

Hier noch paar Zusatzinfos:

Spoiler

oder müssen da noch irgendwelche Einstellungen im BIOS oder sonstwas kompliziertes gemacht werden

Nein.



[kutjub]

Moin, Du kannst auf dem Board eine zusätzliche SSD einbauen.
Die erscheint dann als Laufwerk D.
Oder die jetzige SSD klonen auf eine neue SSD (die größer ist), dann hast du eine "neue" c Platte

Grüße



[eizs002]

Super, vielen Dank. Wie immer eine grosse Hilfe hier für Laien wie mich. Tolles Forum!!!!



[m3rch3r]

Du kaufst dir ein High-End-Mainboard für über 400€ und weißt nicht ob da mehr als eine M.2 drauf passt?
Gerade die hohe Anzahl an M.2-Steckplätzen ist eines der Key-Features dieses Mainboards. Einfach wild Geld rausgeballert?



[eizs002]

Mag alles sein. Aber wenn man sich nicht auskennt, muss man sich halt auf die Beratung verlassen :-(



[Thepunisher2403]

Ja, sogar 4(3) Stück. Allerdings hängen die am Chipsatz (3x PCIe 4.0, 1x 3.0). Nur der erste M.2 ist direkt an der CPU

völlig egal ob die am chipsatz hängen oder an der cpu

es kommt drauf an wie se angebunden sind und wieviele lanes zur verfügung stehen
durch alder lake und der neuen 690 board wurden auch die lanes am chpsatz deutlich erhöht sodass alle 4.0 pcie ssd festplatten (3 am chipsatz + 1 an der cpu) mit voller geschwindigkeit angebunden sind

Ergänzung (20. September 2022)

Moin, Du kannst auf dem Board eine zusätzliche SSD einbauen.
Die erscheint dann als Laufwerk D.
Oder die jetzige SSD klonen auf eine neue SSD (die größer ist), dann hast du eine "neue" c Platte

Grüße

das ist vollkommen falsch auf dem board gehen bis zu 5 ssd pcie festplatten (4 als pcie 4.0 und eine als 3.0)
ich habe das mainboard selber...



[PHuV]

Mag alles sein. Aber wenn man sich nicht auskennt, muss man sich halt auf die Beratung verlassen :-(

Warum liest Du hier nicht einfach mal das beigelegte Handbuch, daß es auch online gibt?
https://www.gigabyte.com/de/Motherboard/Z690-AORUS-MASTER-rev-1x/support#support-manual

https://download.gigabyte.com/FileL...220117.pdf?v=1587e7688d763d8c5ef2e3f9e19304ef

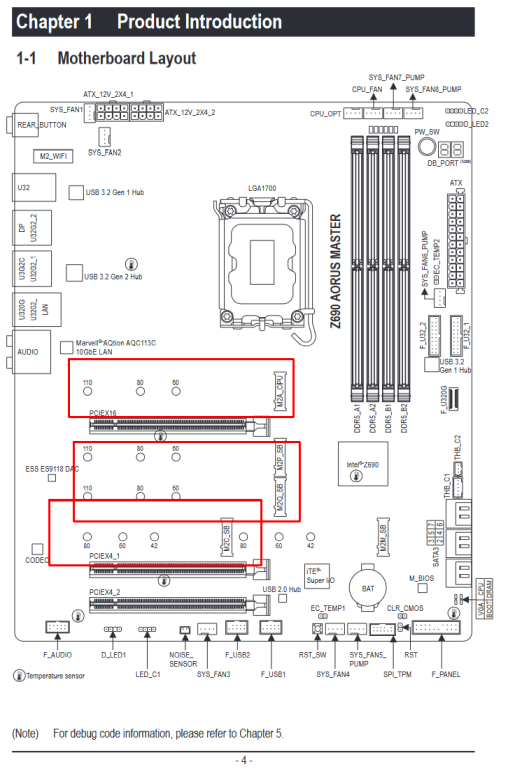

Seite _ 4 -1-1 Motherboard Layout, alles sichtbar

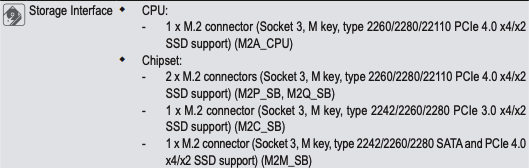

Seite - 9 - 2-2 Product Specifications - Storage Interface

Storage Interface CPU:
- 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2
SSD support) (M2A_CPU)
Chipset:
- 2 x M.2 connectors (Socket 3, M key, type 2260/2280/22110 PCIe 4.0 x4/x2
SSD support) (M2P_SB, M2Q_SB)
- 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 PCIe 3.0 x4/x2
SSD support) (M2C_SB)
- 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 4.0
x4/x2 SSD support) (M2M_SB)
- 6 x SATA 6Gb/s connectors
Support for RAID 0, RAID 1, RAID 5, and RAID 10
* Refer to "2-8 Internal Connectors," for the installation notices for the PCIEX4_1, M.2,
and SATA connectors.
Intel® Optane™ Memory Ready
* System acceleration with Intel® Optane™ Memory can only be enabled on the M.2
connectors supported by the Chipset

Sorry, man könnte das auch eher als Faulheit oder Bequemlichkeit deuten als Unwissenheit, oder?

Ergänzung (20. September 2022)

Super, vielen Dank. Wie immer eine grosse Hilfe hier für Laien wie mich.

Auch Laien können doch lesen, oder? 😉



[eizs002]

Weder Faulheit noch Bequemlichkeit noch das Lesen sind hier das Problem, sondern das Sinn erfassen für einen reinen PC-Anwender und absoluten Nicht-Techniker. Danke trotzdem für deine Bemühungen. Schönen Tag!



[kutjub]

völlig egal ob die am chipsatz hängen oder an der cpu

es kommt drauf an wie se angebunden sind und wieviele lanes zur verfügung stehen
durch alder lake und der neuen 690 board wurden auch die lanes am chpsatz deutlich erhöht sodass alle 4.0 pcie ssd festplatten (3 am chipsatz + 1 an der cpu) mit voller geschwindigkeit angebunden sind

Ergänzung (20. September 2022)

das ist vollkommen falsch auf dem board gehen bis zu 5 ssd pcie festplatten (4 als pcie 4.0 und eine als 3.0)
ich habe das mainboard selber...

Und was ist an meiner Aussage falsch?



[Thepunisher2403]

Und was ist an meiner Aussage falsch?

Lies nochmal genau mein Kommentar

Vllt kommst du ja selber drauf



[kutjub]

Lies nochmal genau mein Kommentar

Vllt kommst du ja selber drauf

Lassen wir es. Es ging um ein anderes Thema.

@ TE: Ja, Du kannst den PC erweitern.



[eizs002]

ich will mich ja nicht einmischen, aber ich vermute, er stört sich an dem Wort "eine", wenn doch mehrere gehen: Zitat: Du kannst auf dem Board eine zusätzliche SSD einbauen...

Ergänzung (20. September 2022)

mir ists wurscht, mir haben die antworten geholfen. also tuts nicht streiten :-)



[PHuV]

Weder Faulheit noch Bequemlichkeit noch das Lesen sind hier das Problem, sondern das Sinn erfassen für einen reinen PC-Anwender und absoluten Nicht-Techniker. Danke trotzdem für deine Bemühungen. Schönen Tag!

Hast Du den PC fertig gekauft oder zusammenbauen lassen?



[eizs002]

Hast Du den PC fertig gekauft oder zusammenbauen lassen?

Mit Beratung bei der Auswahl der Komponenten zusammenbauen lassen.



[Drewkev]

@eizs002
Darf man fragen wer dich bei der Kiste beraten hat?



[eizs002]

Bei Mifcom - aber ich weiss nicht, wie ihr darauf kommt, dass ich unzufrieden bin. Bin ich nicht, weder mit der Beratung noch mit der "Kiste". Nur weil ich mich nicht für jedes Detail beim Motherboard interessiere....
