Aqua Computer Ultitube D5 Montage?

[Thaliya]

Hi,

ich bin gerade beim Zusammenbau und irgendwie funktioniert es bei der Ultitube D5 Next und der Lüfterhalterung vorne und vorne nicht. Leider gibt es keine richtige Montageanleitung von Aqua Computer - danke dafür...

Ich habe dann hier eine "Anleitung" gefunden für die Bodenplatte: Link @Shoggy und den Rest über Bilder abgeleitet

Leider passt das bei mir dann trotzdem nicht:

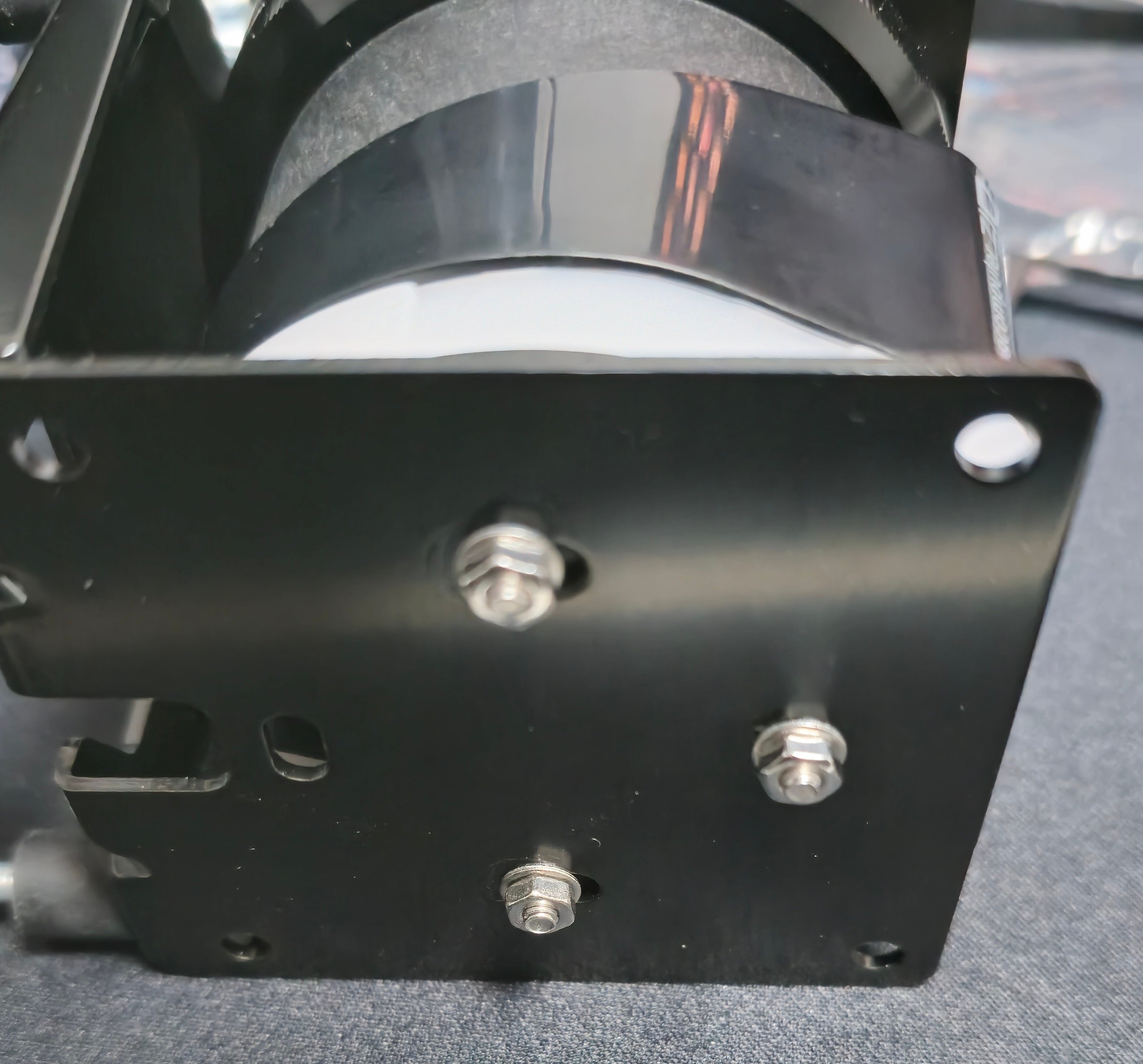

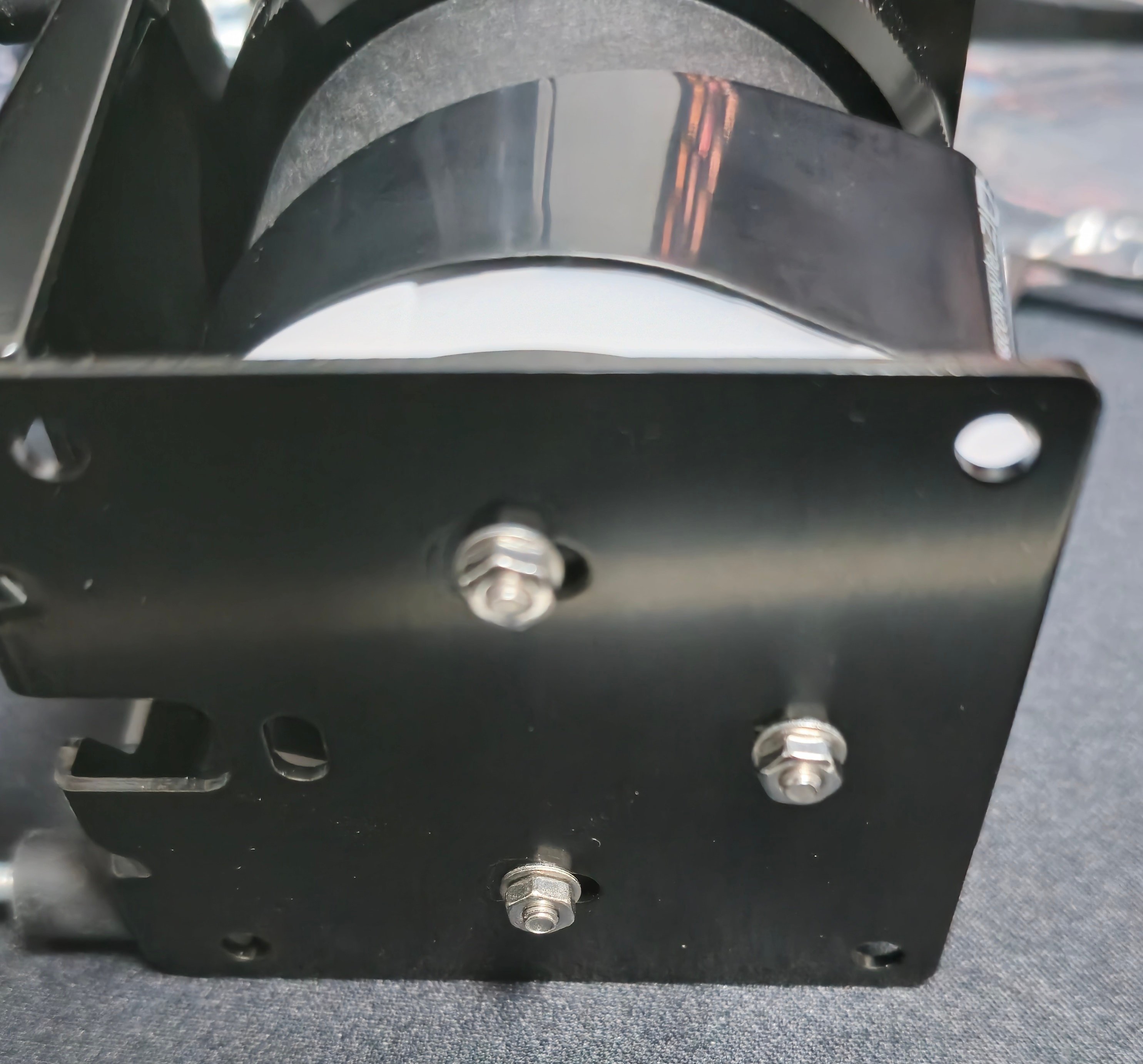

Löcher stimmen nicht überein - (Natürlich einmal die schwarze Unterlegscheibe rausgefallen und sofort Kratzer... 🫤)


Bodenplatte kann nicht weiter nach rechts wegen der ersten Schraube

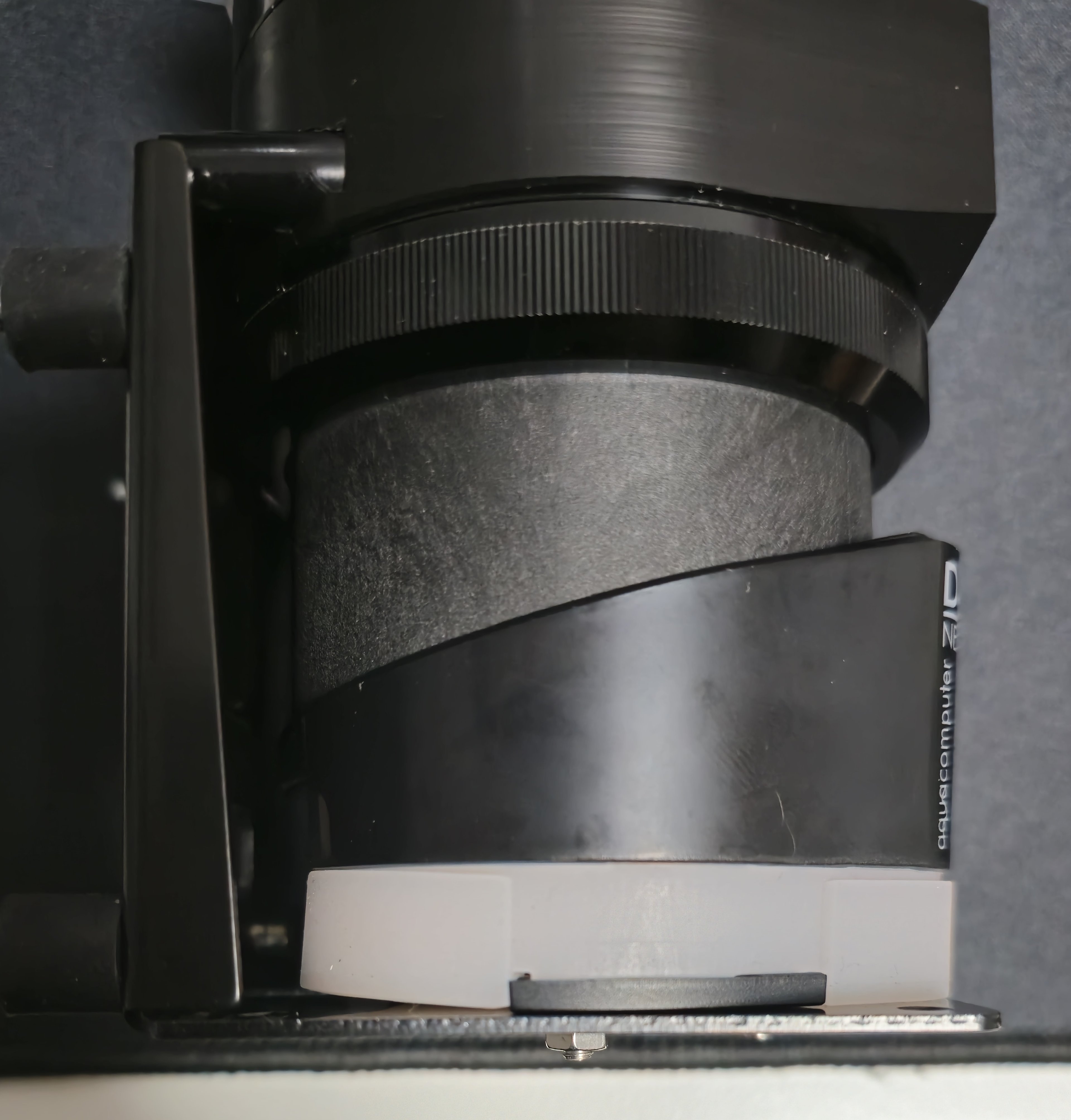

Sieht allgemein schon schief aus?


Ist bei der Ultitube irgendetwas falsch montiert?



[HyperSnap]

Also bei mir war noch ne andere Halteplatte in der Verpackung versteckt hinter dem Verpackungsmaterial.

Der komische Halter hat bei mir auch nicht gepasst.



[Thaliya]

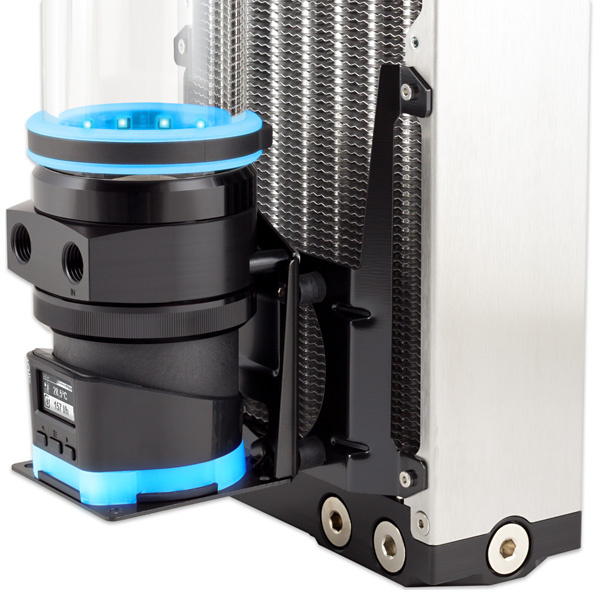

Die hab ich auch, aber ich brauche die Montage so, dass das Display von der Lüfterhalterung wegzeigt - also wie hier hätte ich es gerne?
Außerdem würde es so wie hier eine viel bessere Lastverteilung haben.
Hier sieht man noch weitere Bilder: https://shop.aquacomputer.de/Wasser...er-ULTITUBE-D5-Ausgleichsbehaelter::3856.html



[HyperSnap]

Den Unterteil kannste doch trotzdem nach vorne nehmen.

Oder du bearbeitest die Löcher etwas dürfte ja kein großer aufwand sein.



[bfl]

...

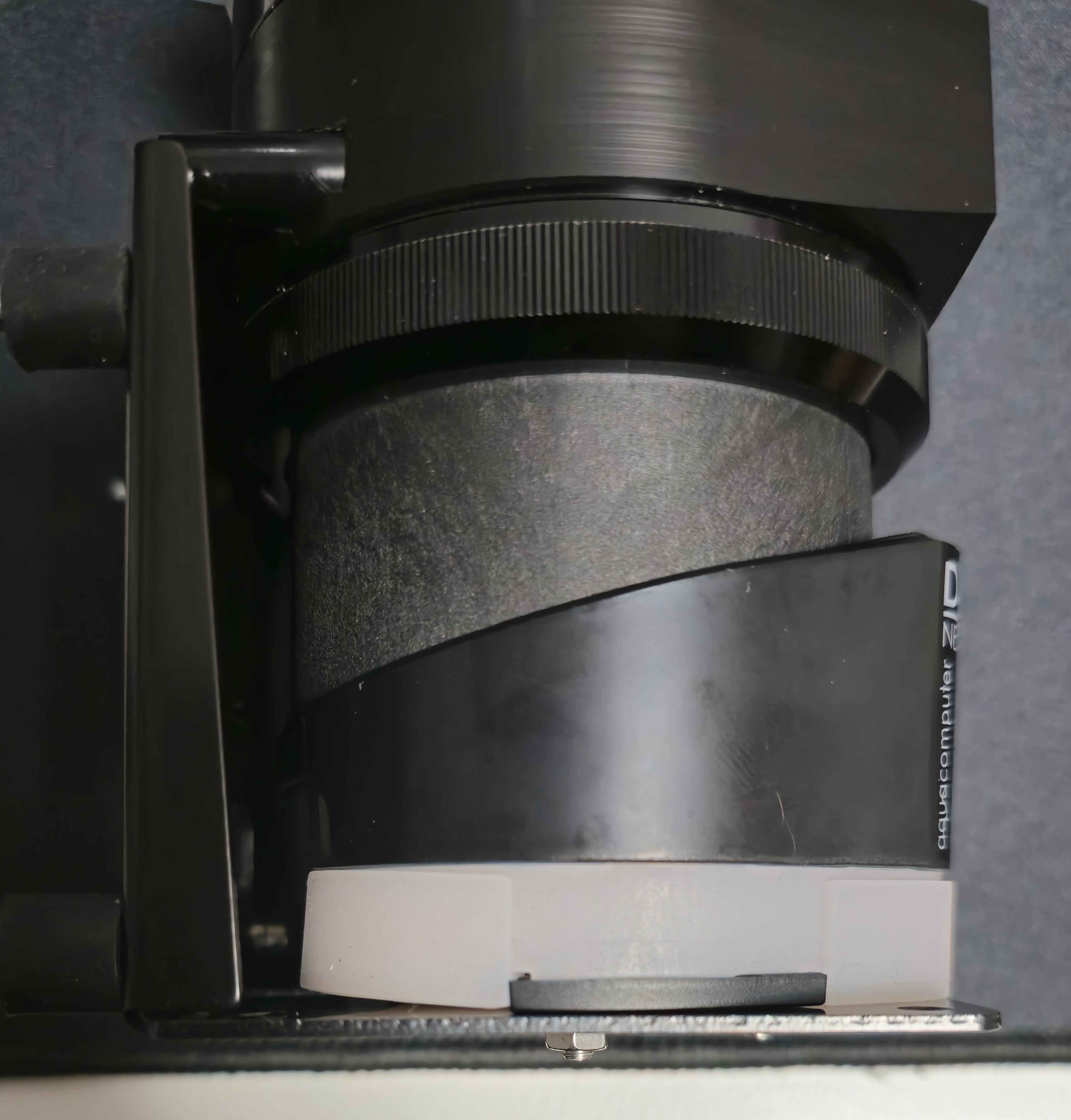

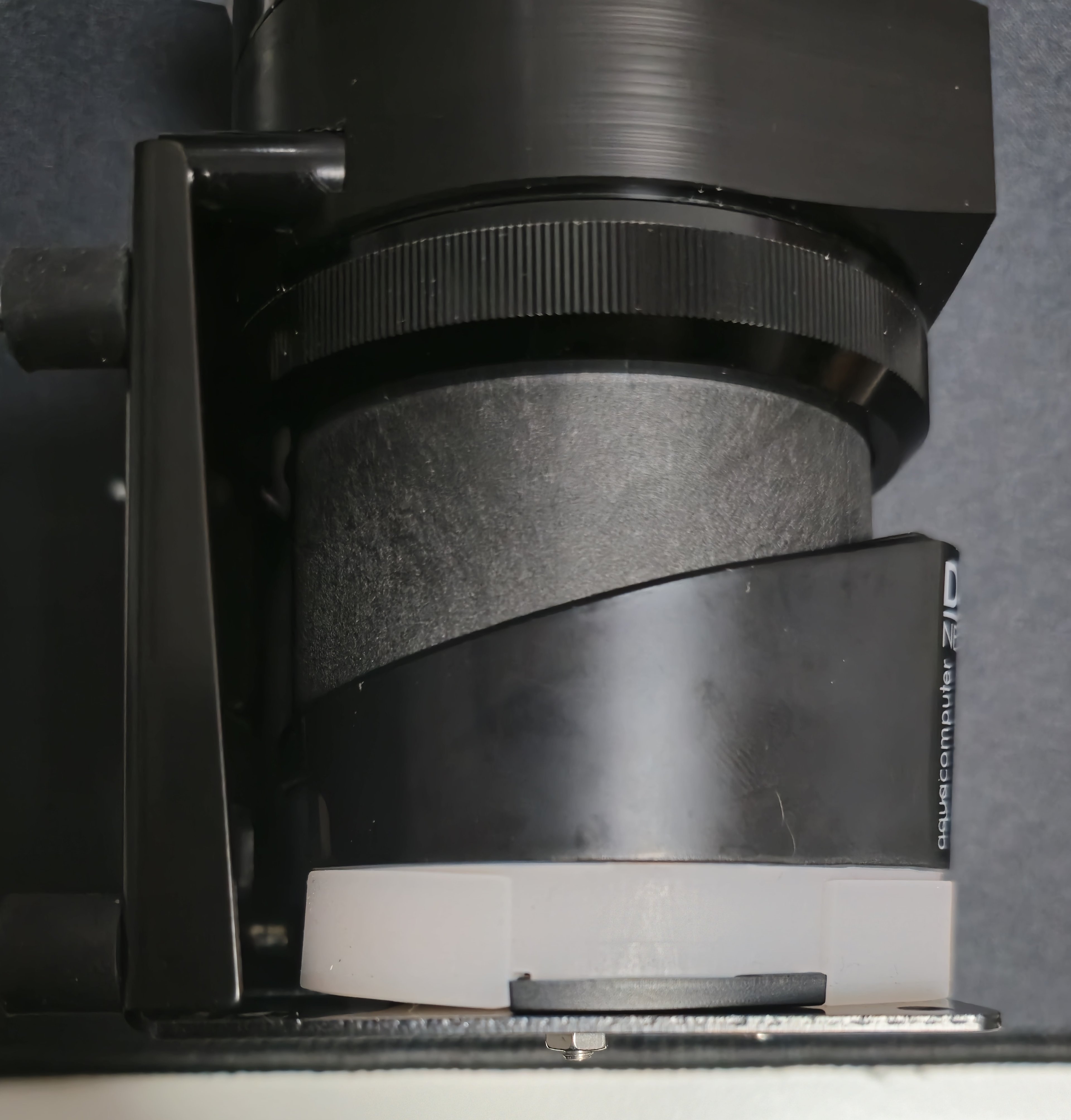

Sieht allgemein schon schief aus?
Anhang anzeigen 1553232

Ist bei der Ultitube irgendetwas falsch montiert?

Das weisse Gummiding sitzt nicht korrekt, sieht deswegen schief aus.



[Thaliya]

Ja weil meiner Meinung nach die Löcher nicht passen unten - aber auf allen Bildern passt es halt
Aber selbst wenn ich die rechte Schraube rausnehme und dann weiter nach rechts schiebe passen die oberen Löcher nicht. Aber wenigstens steht das Ding dann senkrecht drauf...



[bfl]

Habe meine D5 next klassisch mit beiliegendem Blech im Gehäuse verschraubt und AGB per Schlauch dran. Kann zu der Lüfterhalterung und dem Ultitube leider nix sagen.

Da bei den Löchern nicht viel fehlt würde ich nochmal alles auseinander nehmen und in Ruhe einen neuen Versuch starten.



[LiniXXus]

Die Löcher passen!

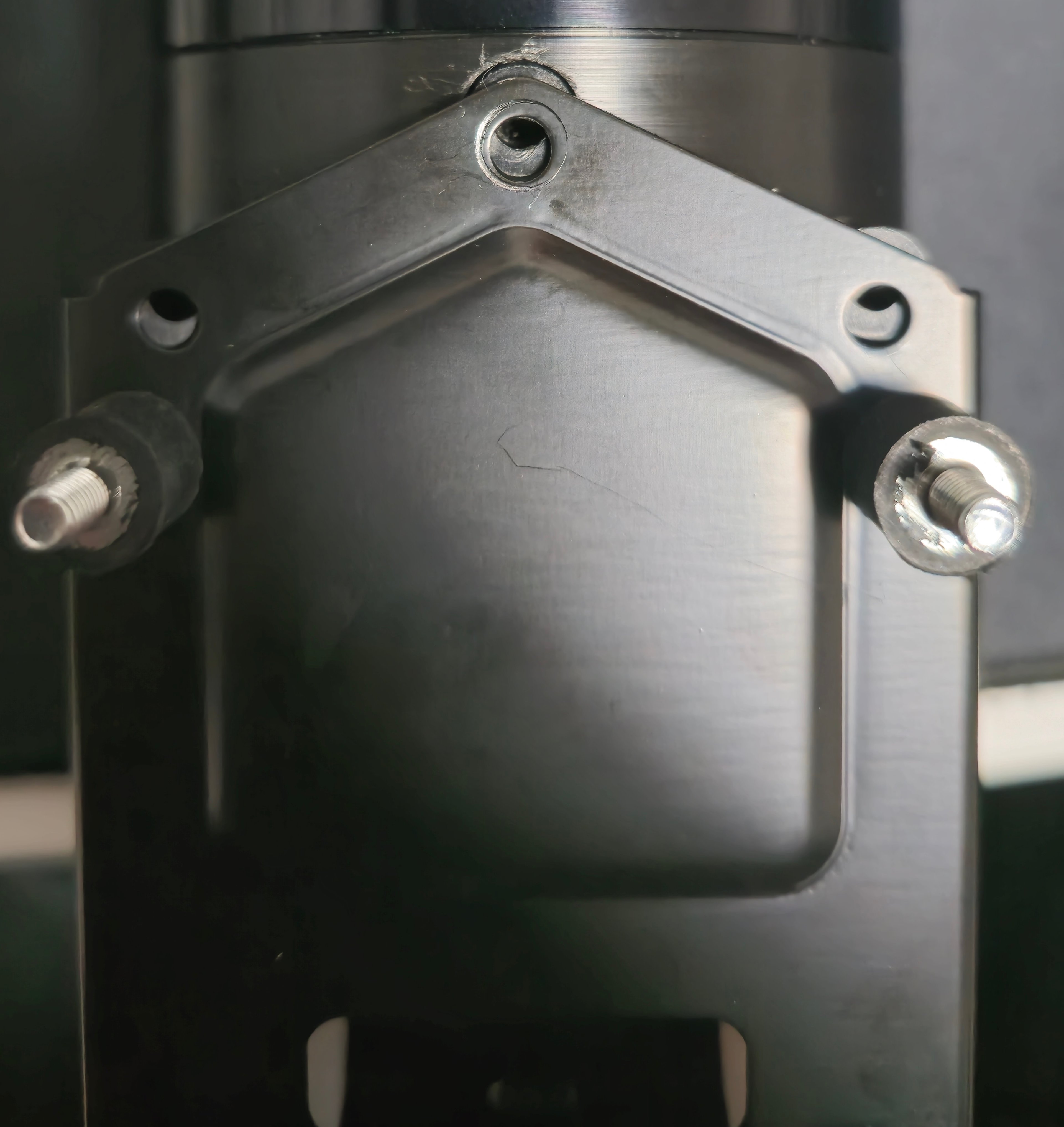

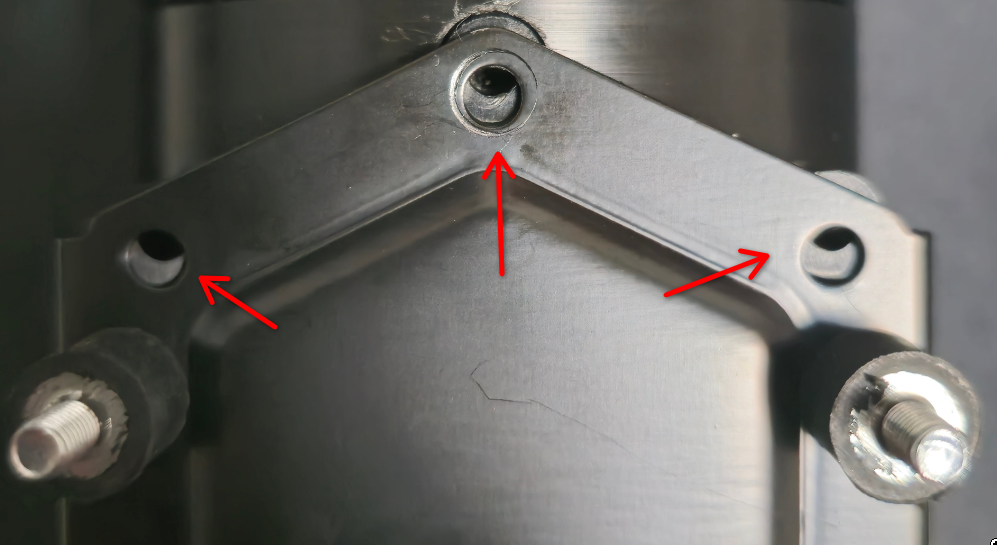

Du musst erst diese Schrauben setzen.

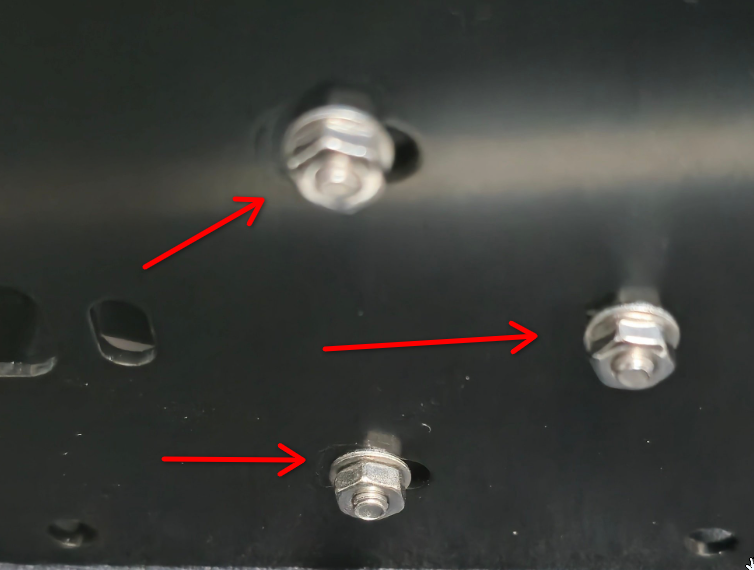

Danach erst diese hier:

Denn hier sind Langlöcher vorhanden und hierzu müssen erst die anderen drei obere Schrauben gesetzt sein.

Dann gibt es noch eine Faustregel beim Montieren. Nie Schrauben direkt festziehen, sondern erst alle Schrauben locker ansetzen und nur gering festziehen, sodass die Schrauben noch locker sind. Erst, wenn alle Schrauben gesetzt sind, werden sie festgeschraubt. Dann passiert genau sowas nicht, wo Schrauben nicht mehr gesetzt werden können.

Sobald du alle Schrauben gesetzt hast, ziehst du zunächst erst die oberen drei Schrauben (Bild 1) fest und erst danach die unteren drei kleine Muttern. Denn damit versetzt sich die Halteplatte in den Langlöchern von selbst in die richtige Position.

Die hab ich auch, aber ich brauche die Montage so, dass das Display von der Lüfterhalterung wegzeigt - also wie hier hätte ich es gerne?

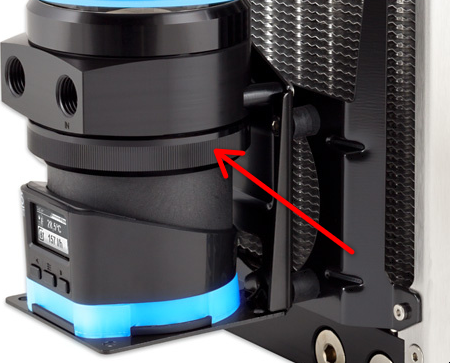

Hierzu musst du den Ring womit die Pumpe festgezogen wird, etwas lockern und dann die Pumpe in die Richtung drehen, wie du sie stehen haben willst.

Danach den Ring wieder festdrehen.

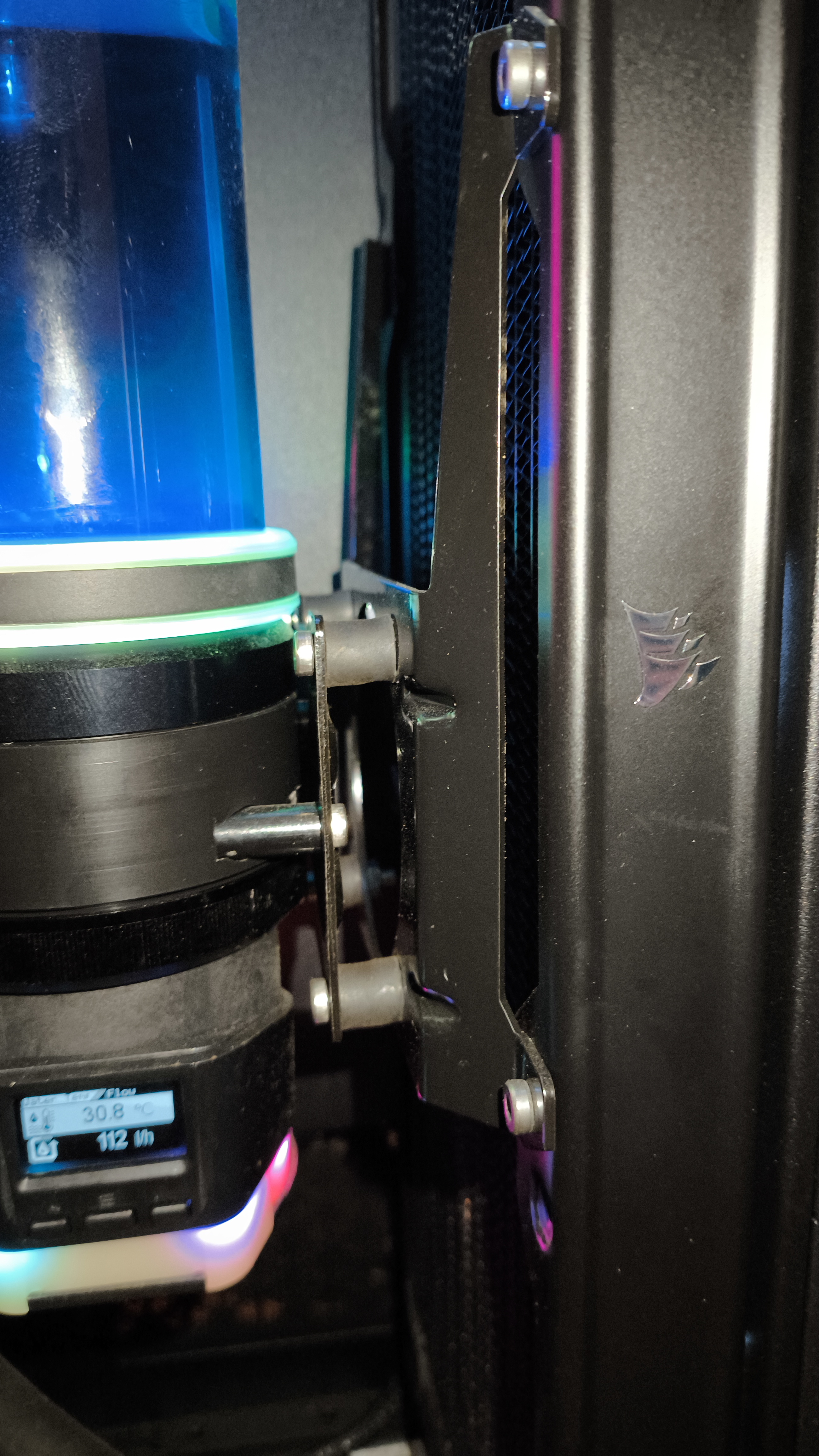

Also bei mir war noch ne andere Halteplatte in der Verpackung versteckt hinter dem Verpackungsmaterial.

Die habe ich bei uns (Rechner von meinem Sohn) auch verwendet. Die Halterung, was hier abgebildet wird, inkl. der unteren Halterung habe ich auch nicht verwendet.



[Thaliya]

Hi,

danke, letzteres (Display drehen) war kein Problem

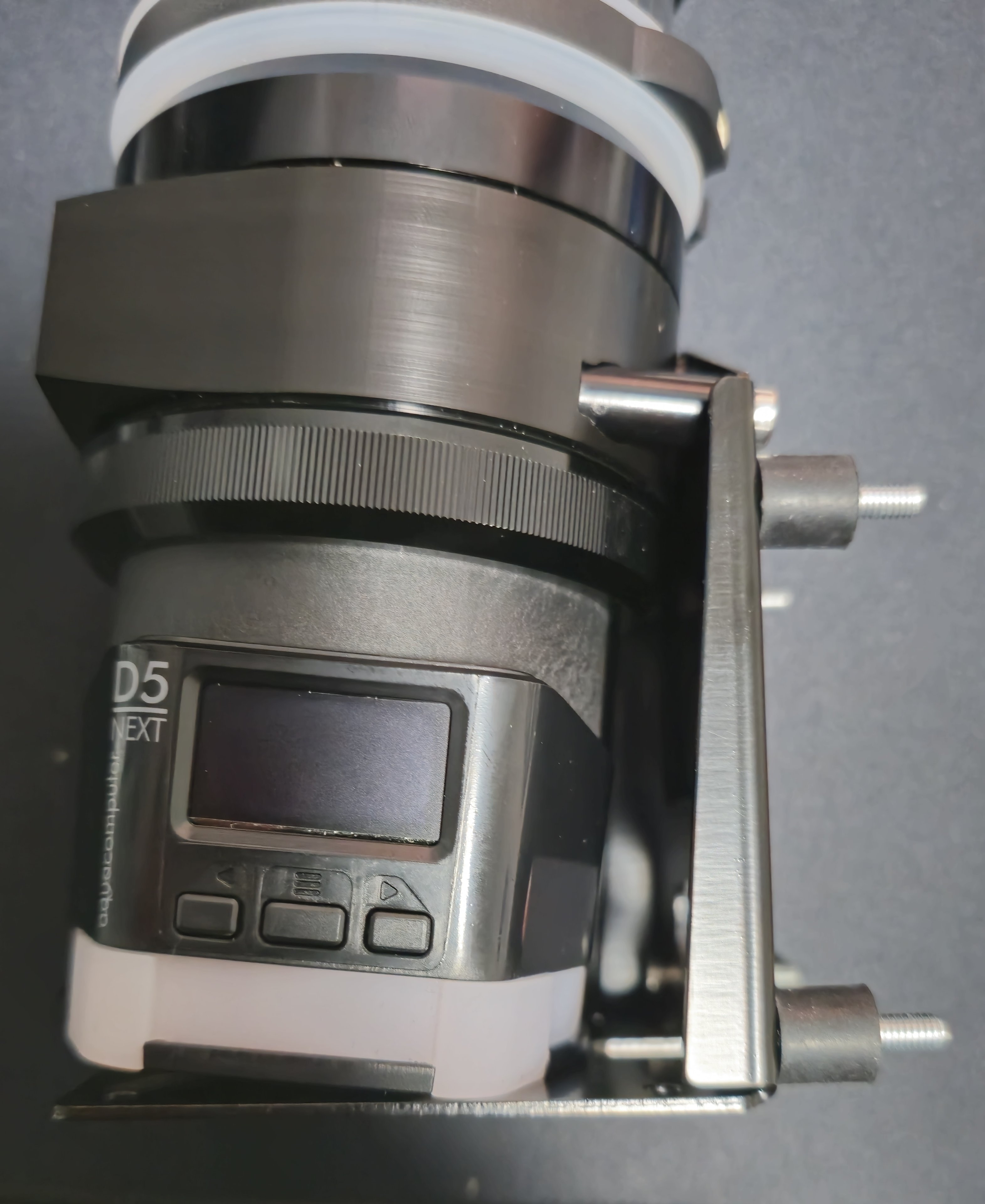

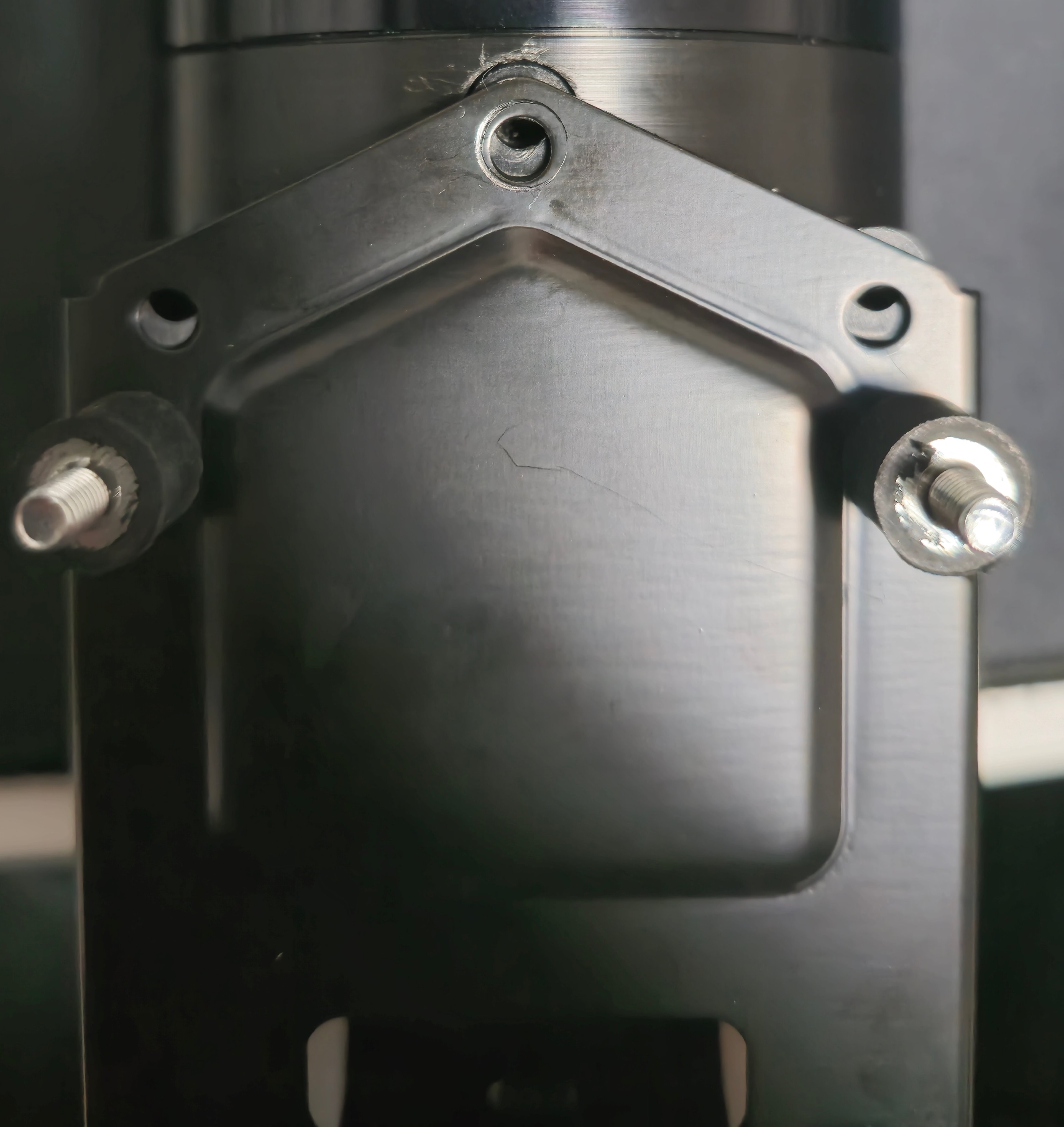

Leider ist das mit den Schrauben nicht so einfach - ich habe hier mal die Schrauben nur ganz locker drin - die unteren Schrauben sind raus. Man würde die Ultitube dann nur mit Gewalt gerade bekommen:

Ich werde mich mal direkt an AC wenden.



[LiniXXus]

Hast du nicht die andere Halterung mit dabei, die nur hinten festgemacht wird?

Ergänzung (8. Dezember 2024)

Irgendwas stimmt bei dir nicht.
Steckt die Steuereinheit richtig drin?

Schau dir dieses Video mal dazu an:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Ergänzung (8. Dezember 2024)

Dieses Video ist noch besser!
Zumindest bezüglich der oberen drei Schrauben.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Thaliya]

Die Videos habe ich auch gesehen, das sieht so aus als stellt der das drauf und schraubt es an... Ich müsste echt mit viel Kraft das Silikon unten zusammendrücken damit es passt.

Pumpe sitzt richtig und die Steuerung habe ich gerade abgenommen, die sitzt auch richtig ☹️

Hast du nicht die andere Halterung mit dabei, die nur hinten festgemacht wird? Aus der Ferne kann ich es aber nicht richtig erkennen.

Ja, aber da ich die Pumpe außerhalb des Gehäuses anbringen will, möchte ich aus Stabilitätsgründen den L-Winkel verwenden



[LiniXXus]

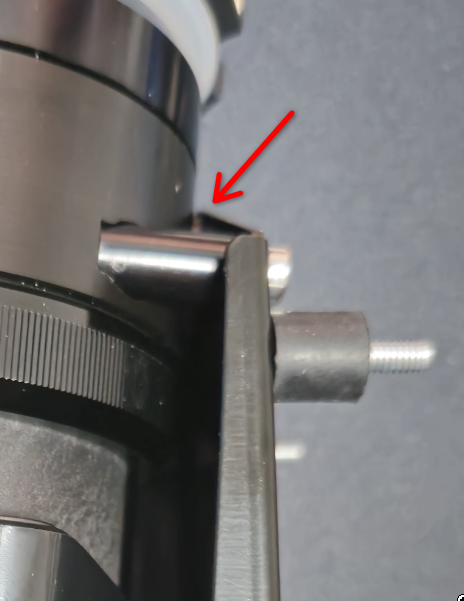

Aus der Ferne kann ich es nicht richtig erkennen. Ich weiß nur, dass unten zwei längere Abstandshalter reinkommen und oben noch ein kurzes Stück mit reinkommt. Wenn dieser kurze Abstandshalter fehlt, wird es die Halterung oben hineinziehen.



[Thaliya]

Der kleine schwarze Abstandshalter ist drin



[LiniXXus]

Zeige mal die Pumpe von unten ohne die verbaute Halterung.



[HyperSnap]

Die Pumpe hängt auch mit dem anderen Halter stabil genug.
