Aquaero 6 Pro: USB-Anschluss

[Tomek83]

Hallo zusammen,

kann mir jemand bitte sagen, wo genau ich meine AE-6-Pro per internen USB Anschluss verbinden muss?

Mich verwirrt nur das "D- / D+" in der Anleitung, die nicht mit den Kennzeichnung meines MBO's übereinstimmt...

Pinbelegung AE:

Pin1: +5V
Pin2: D-
Pin3: D+
Pin4: GND
Pin: nicht verbunden

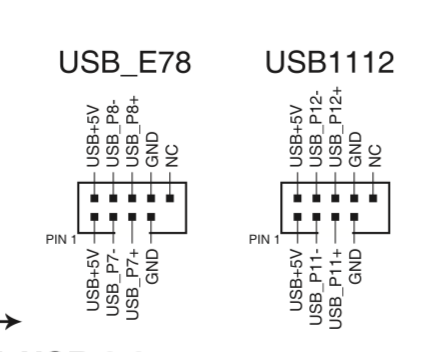

Pinbelegung meines MBO:

Bin da etwas verwirrt und will nix falsch machen.

Vielen Dank für eure Hilfe ;-)

VG
Tomek



[Kampfwurst Hugo]

P8-=D-
P8+=D+



[holdes]

Ist doch vollkommen korrekt, das passt, man schließt ja nur eine Reihe davon an also die obere oder untere da es nur ein einzelner USB Port ist welcher belegt wird.



[Spattel]

+5V und GND stimmen doch überein, daraus ergibt sich nur eine Möglichkeit.



[Tomek83]

P8-=D-
P8+=D+

Danke =)

Wie gesagt ich war wegen dem P7/P8 & P11/P12 nicht ganz sicher... in Bezug zu D
