Aquasuite Tachosignal als flow ausgeben

[FreshGordon]

Hallo zusammen,

tut mir Leid wenn das Thema eine Doppelung darstellt, aber scheinbar bin ich des Google-Fu heute nicht mächtig

Ich habe in meinem System einen Aquacomp Quadro verbaut und als Überwachung einen Standard Alphacool Flow und Temp meter
https://www.alphacool.com/shop/uebe...und-temperatursensor-highflow-mit-tachosignal

Den habe ich an den Quadro angeschlossen und funktioniert was Drehzahl und Temperatur auslesen angeht einwandfrei. Jetzt möchte ich natürlich die Drehzahl in der Aquasuite in Flow, bzw. l/h, übersetzen. Geht das? Oder will mich Aquacomputer "zwingen" dass ich ihren HF Next benutze??

Danke schonmal

PS: Steht die Abkürzung AC für Alphacool oder Aquacomputer? Ist nicht so wichtig, meist weiss man ja welches Produkt gemeint ist, aber dennoch will ich Klarheit



[Vindoriel]

Es gibt auf Deiner verlinkten Seite ein Datenblatt mit einer Umrechnungstabelle, leider ist es nicht linear und Deine Auslesesoftware müsste eine Kurve als Kennlinie verstehen können.



[FreshGordon]

Klar, das Datenblatt habe ich natürlich gefunden und bin eben auf der Suche nach der Funktion dieses zu hinterlegen und entsprechend einzubinden.
Im Moment erkennt der quadro es als Lüfter



[Leereiyuu]

Ich habe die gleiche Situation und würde gerne wissen ob du eine Lösung gefunden hast.
Besten Dank!



[Shoggy]

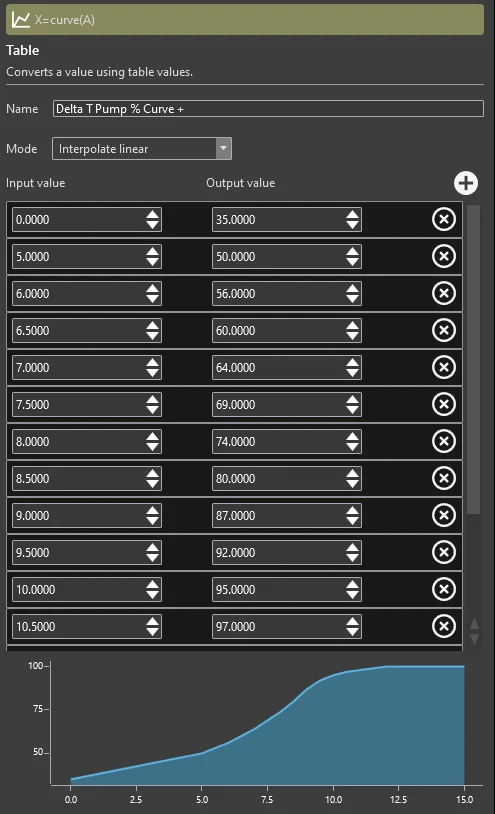

Du kannst über den Playground eine Tabelle definieren, die das Signal vom Durchflusssensor umrechnet.
Hier mal ein Beispiel, das ich aus einem anderen Thema entliehen habe um eine Idee zu bekommen.



[Leereiyuu]

Danke, Shoggy!
Ich werde mir das mal genauer ansehen!



[FreshGordon]

Ja letztlich hab ich es glattgebügelt. Ich hab es pi mal Daumen umgerechnet, dass die Rechnung in dem Drehzahlbereich in dem ich sie betreibe stimmt. Abweichung ist dann ja ohnehin wenn dann eine Extreme auf 100 oder 0 % zu erwarten



[Leereiyuu]

So, jetzt ist mein Rechner wieder zusammengebaut und ich konnte mich damit befassen.
Wenn man weiß was man tun muss, ist es wirklich einfach, vielen Dank noch einmal Shoggy!

Ein bisschen ausführlicher für zukünftige Betroffene.

In der aquasuite den Playground öffnen und einen neuen Virtuellen Software Sensor erstellen.

Dann auf das "+"-Symbol klicken und unter "Funktion" die X=curve(A) auswählen.
Schlussendlich noch einmal auf das "+"-Symbol und aus "Quellen" die "In" wählen.

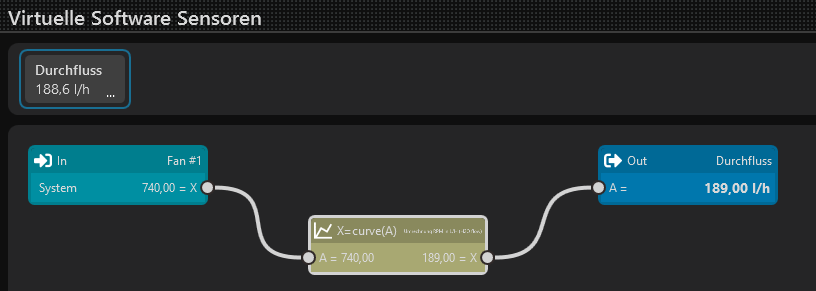

Quelle, Funktion und Output in Reihe verbinden (Siehe Bild).

Als letztes dann in die Kurvenfunktion die Umrechnungstabelle des Durchflusssensor (bei meinem Alphacool Sensor lag dieser in Papierform bei) eintippen und fertig!

Diesen virtuellen Sensor kann man sich nun auch auf die Übersichtsseite legen und somit anzeigen lassen.
