Hallo liebe CBler,

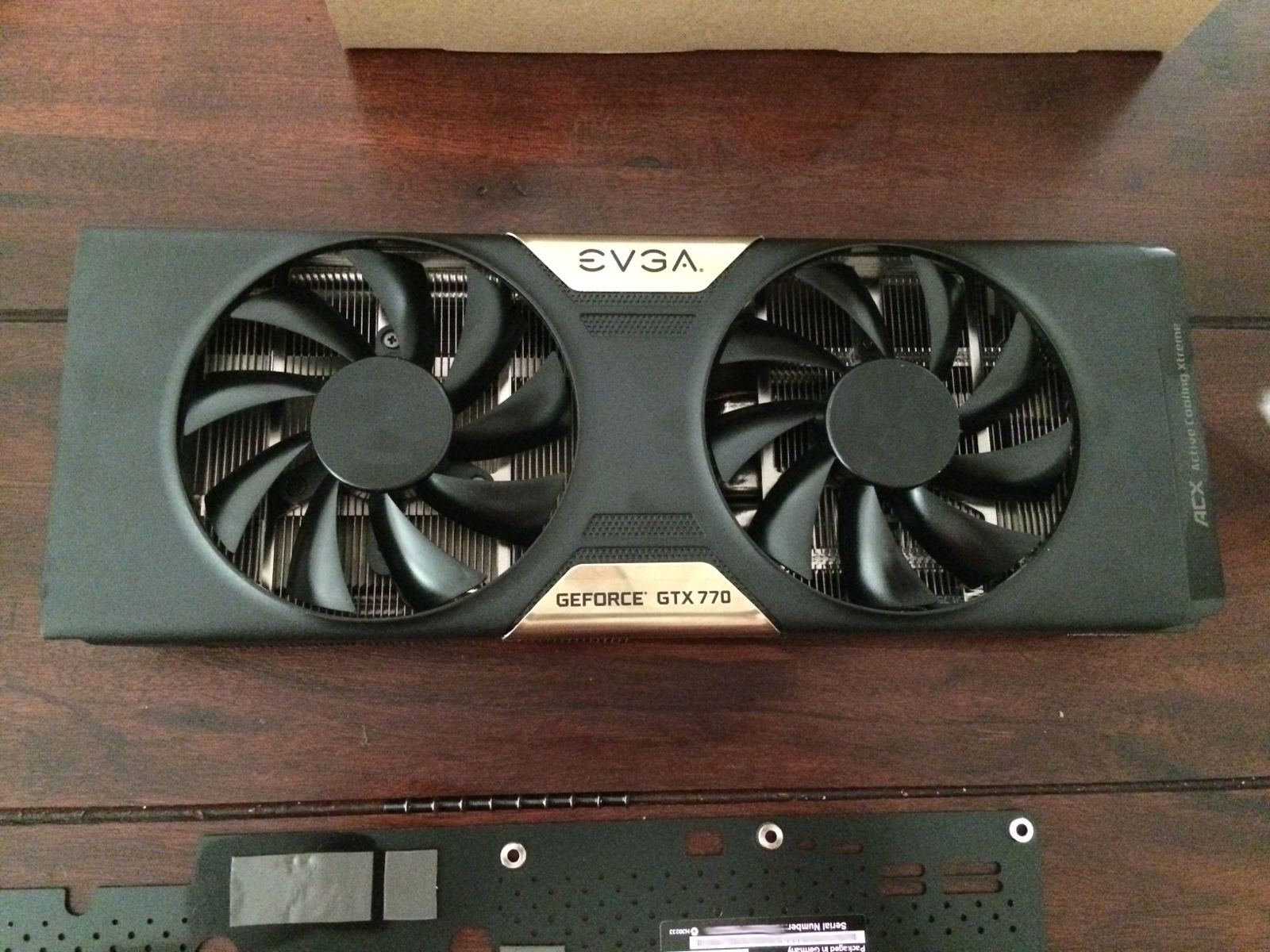

ich habe meine EVGA GTX 770 Superclocked mit ACX-Kühler umgerüstet auf einen Arctic Cooling Accelero Twin Turbo III.
Zu Beachten beim Umbau:
Der Umbau ging recht einfach von der Hand, wenn man sich die Anleitung vorher mal komplett durchliest.
Wärmeleitpaste befindet sich bereits auf dem Twin Turbo III, die alte WLP habe ich mit ArctiClean entfernt.
Die Lüfter des TT III wurden einfach an den 4-Pin Mini-PWM der GTX 770 gesteckt, gesteuert wird mit der Software EVGA Precision X 16 in der Version 5.3.5.
Problematisch beim Einbau ins Gehäuse ist der Abstand der Kühlrippen an der Rückseite der Grafikkarte zum CPU-Kühler und zu den rückseitigen Anschlüssen des Mainboards (MSI Z87M Gaming). Daher ist bei mir die Karte in den zweiten PCIe x16 Slot runter gewandert.

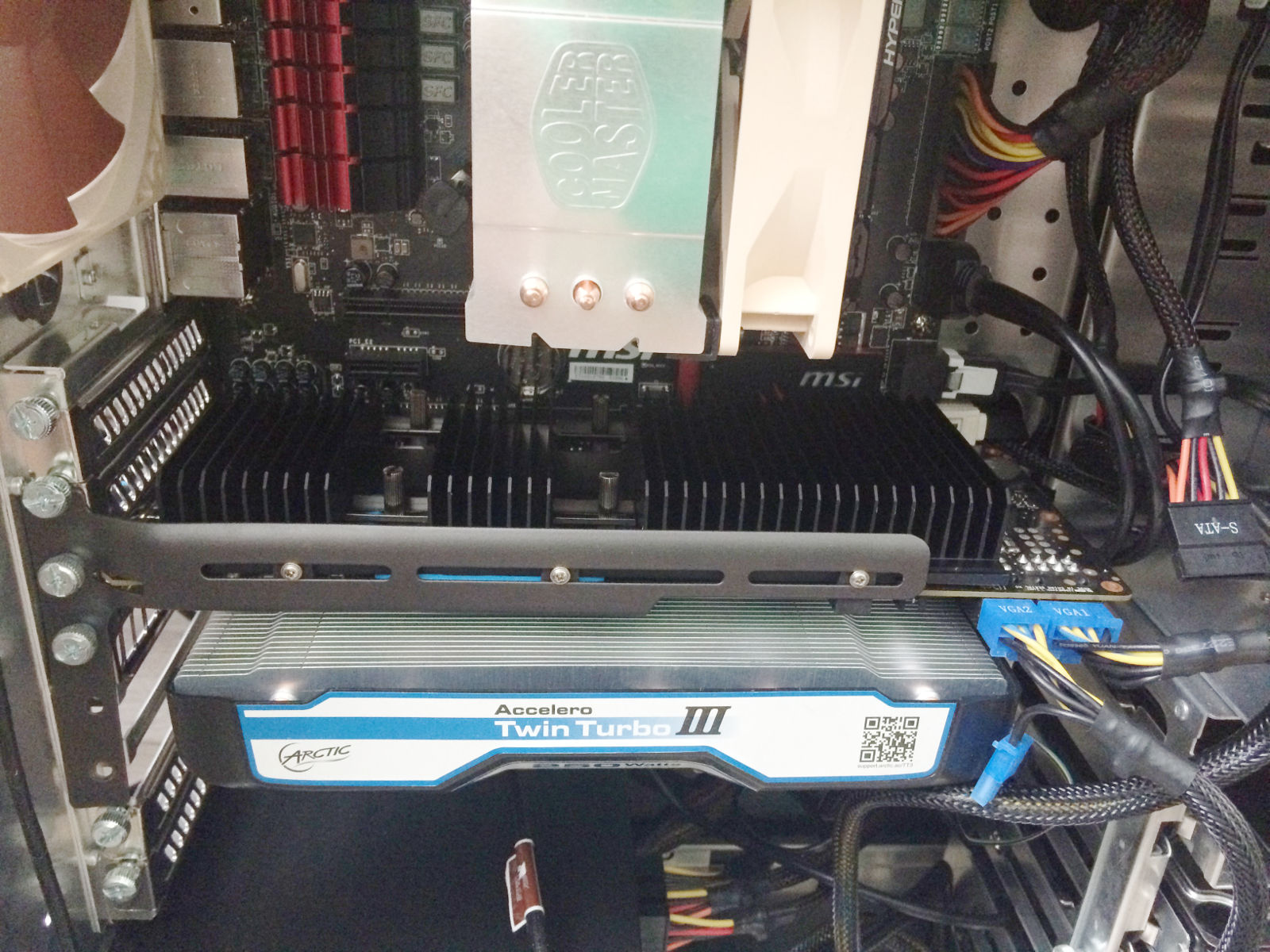

Das beigelegte GPU-Halteblech ist nicht schlecht, solange ihr kein Lian Li PC-7FN (oder vergleichbar) habt - dort kollidiert es mit einem Niet und lässt sich nur in den oberen drei Löchern verschrauben, der Rest des Halteblechs biegt sich dann über den Niet.
Weitere Bilder kommen gerne auf Anfrage dazu :-)
Und hier die Messungen:
Ich verwende das von Arctic Cooling empfohlene Profil. So bleibt die GTX 770 nun so leise wie mit dem ACX im Quiet-Profil, läuft aber 11° C kälter.
Insgesamt bin ich zufrieden, beim Spielen läuft der Rechner subjektiv leiser und bleibt dazu kühler. Der Unterschied ist aber geringer als ich am Anfang dachte.
ich habe meine EVGA GTX 770 Superclocked mit ACX-Kühler umgerüstet auf einen Arctic Cooling Accelero Twin Turbo III.
Zu Beachten beim Umbau:

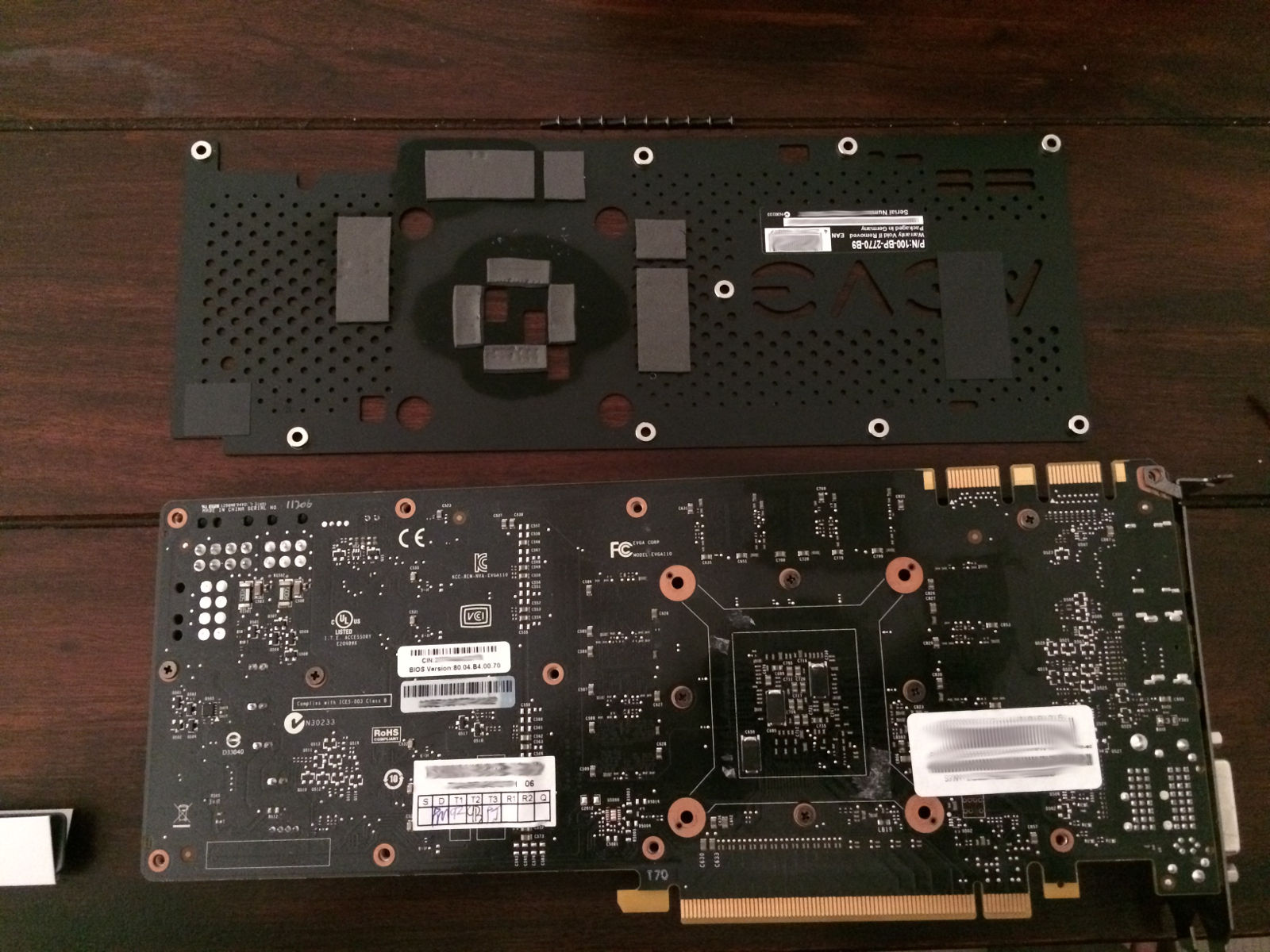

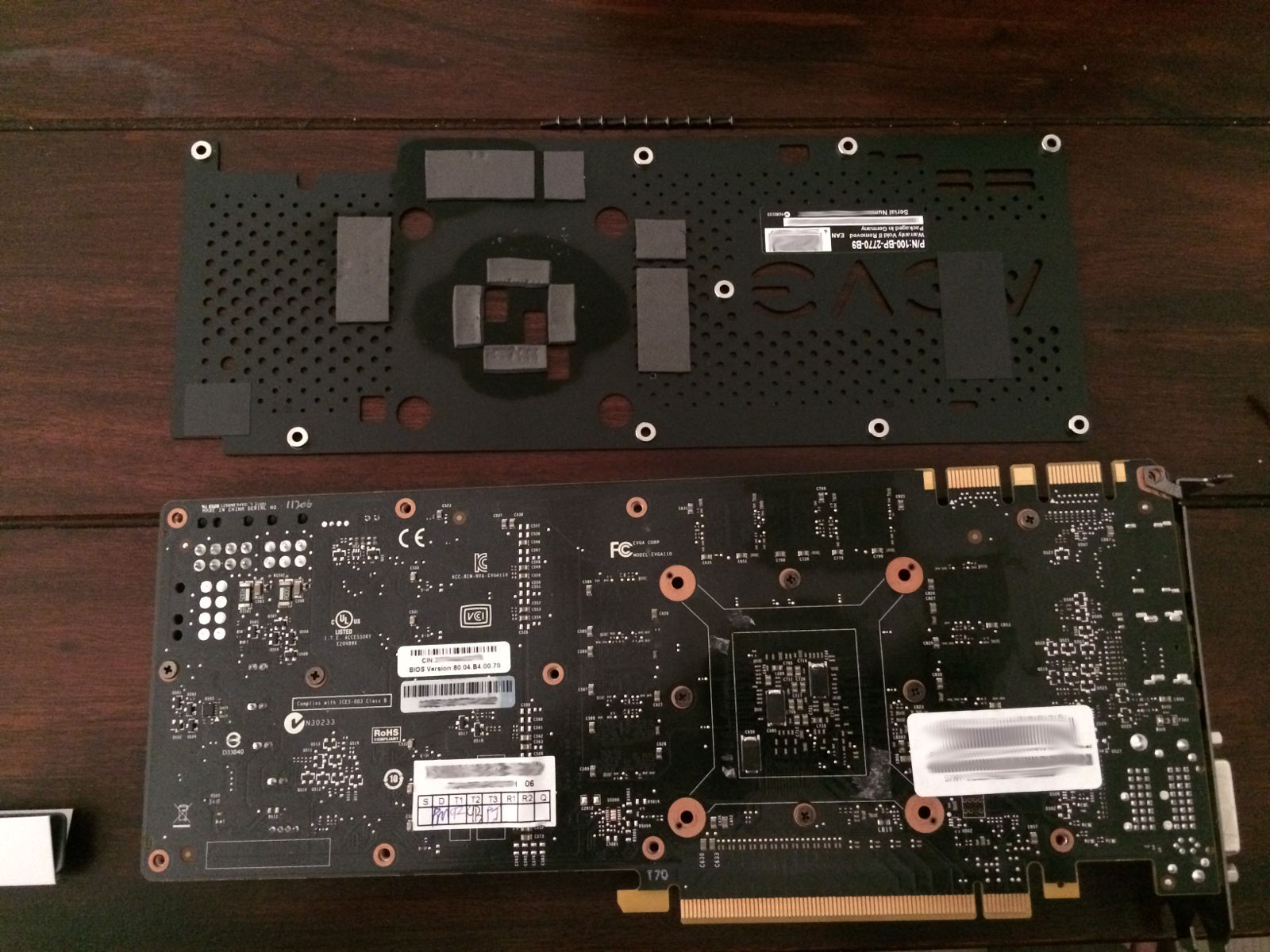

- Backplate der GTX 770 (falls vorhanden) muss demontiert werden

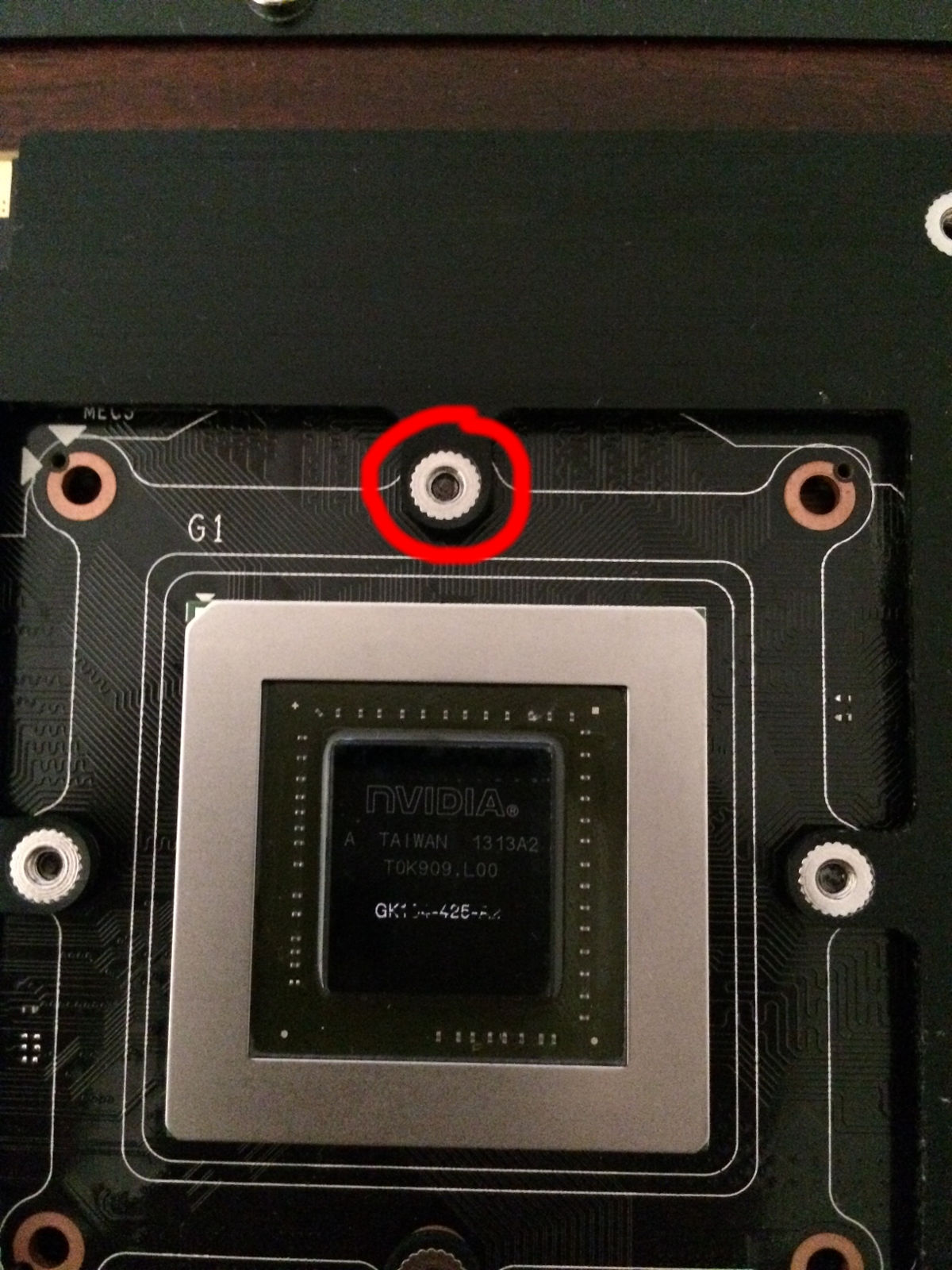

- Frontplate muss ebenso demontiert werden (Kollision der Montageplatte des TT III, siehe roter Kringel)

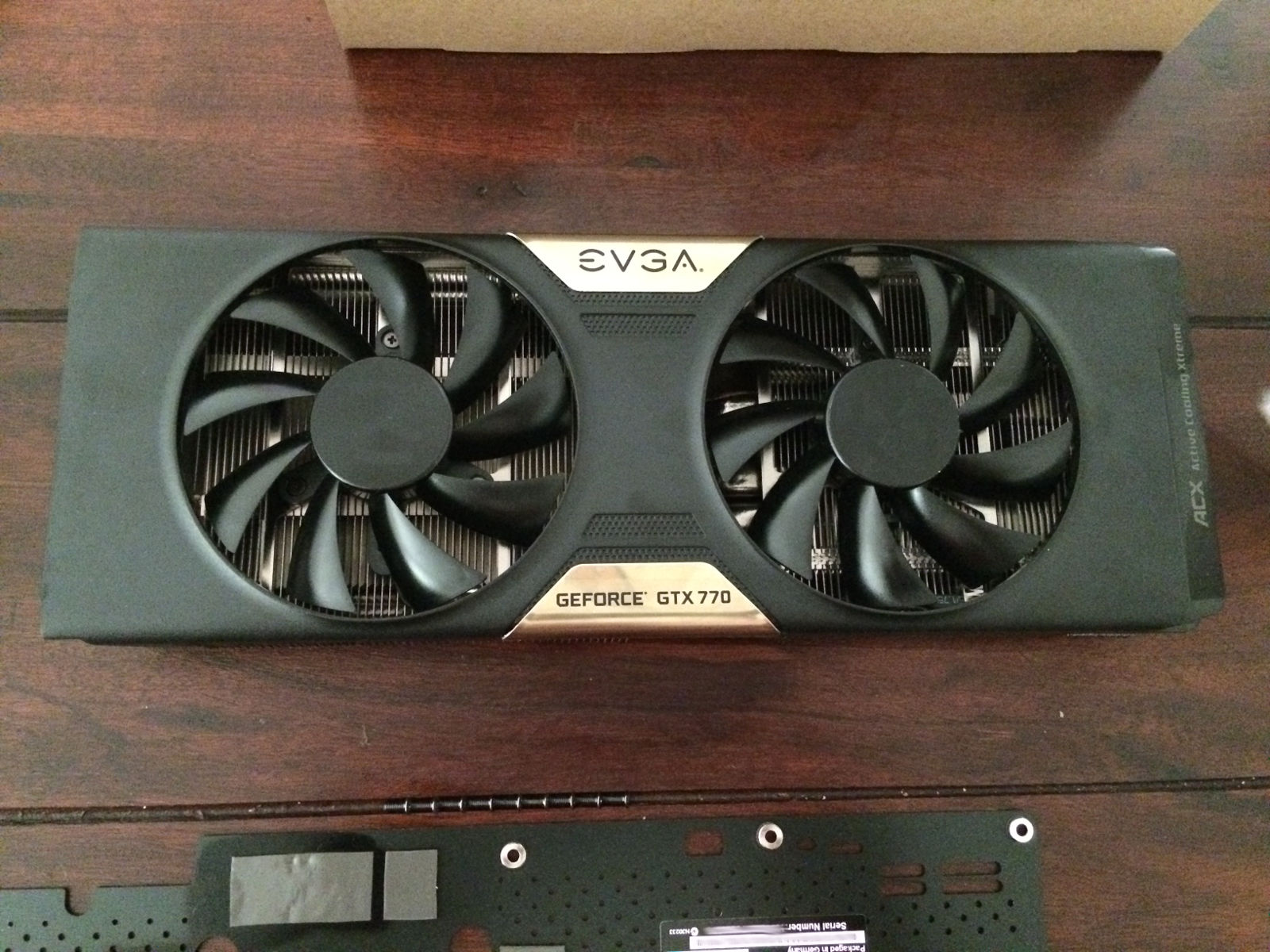

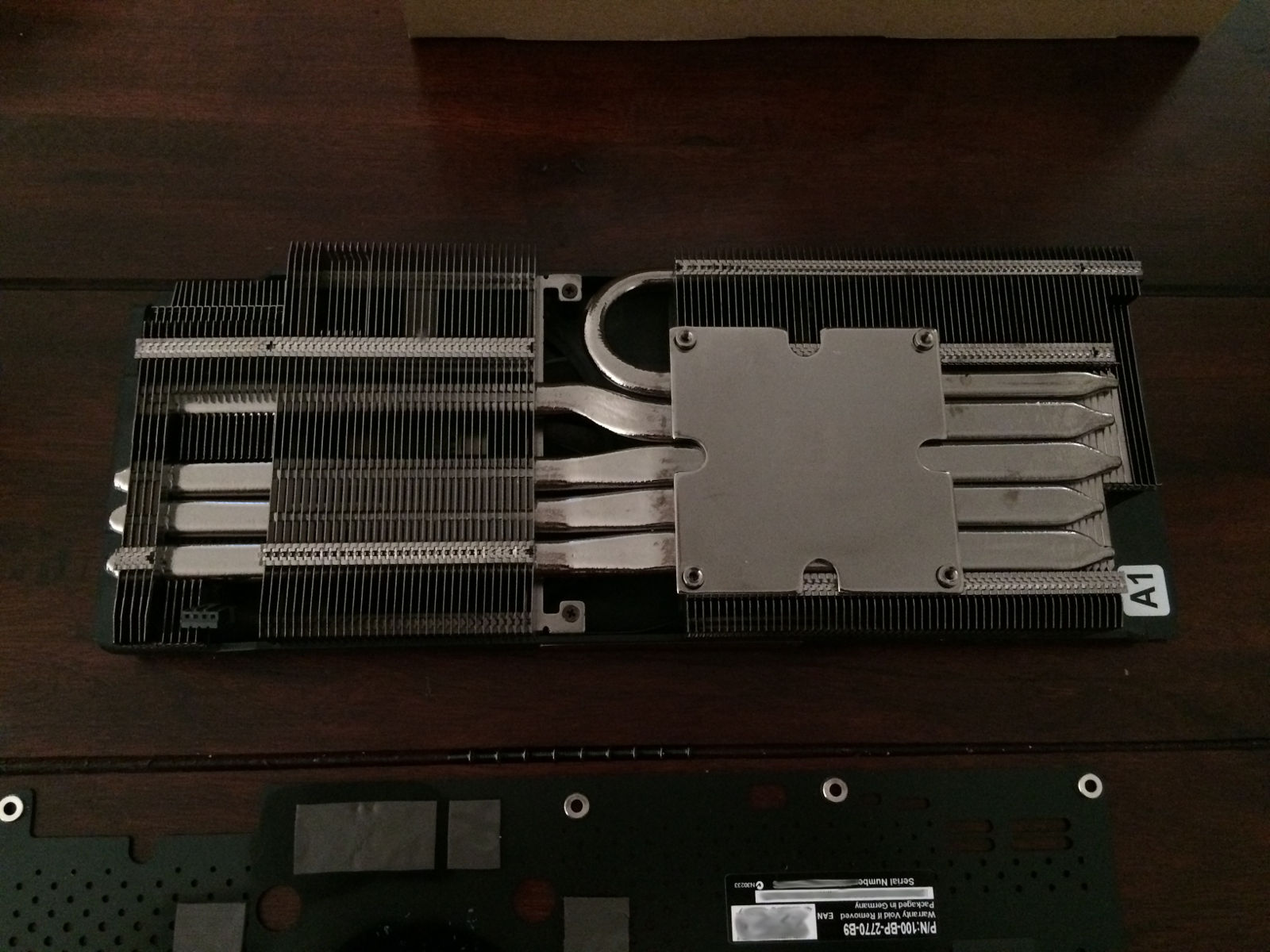

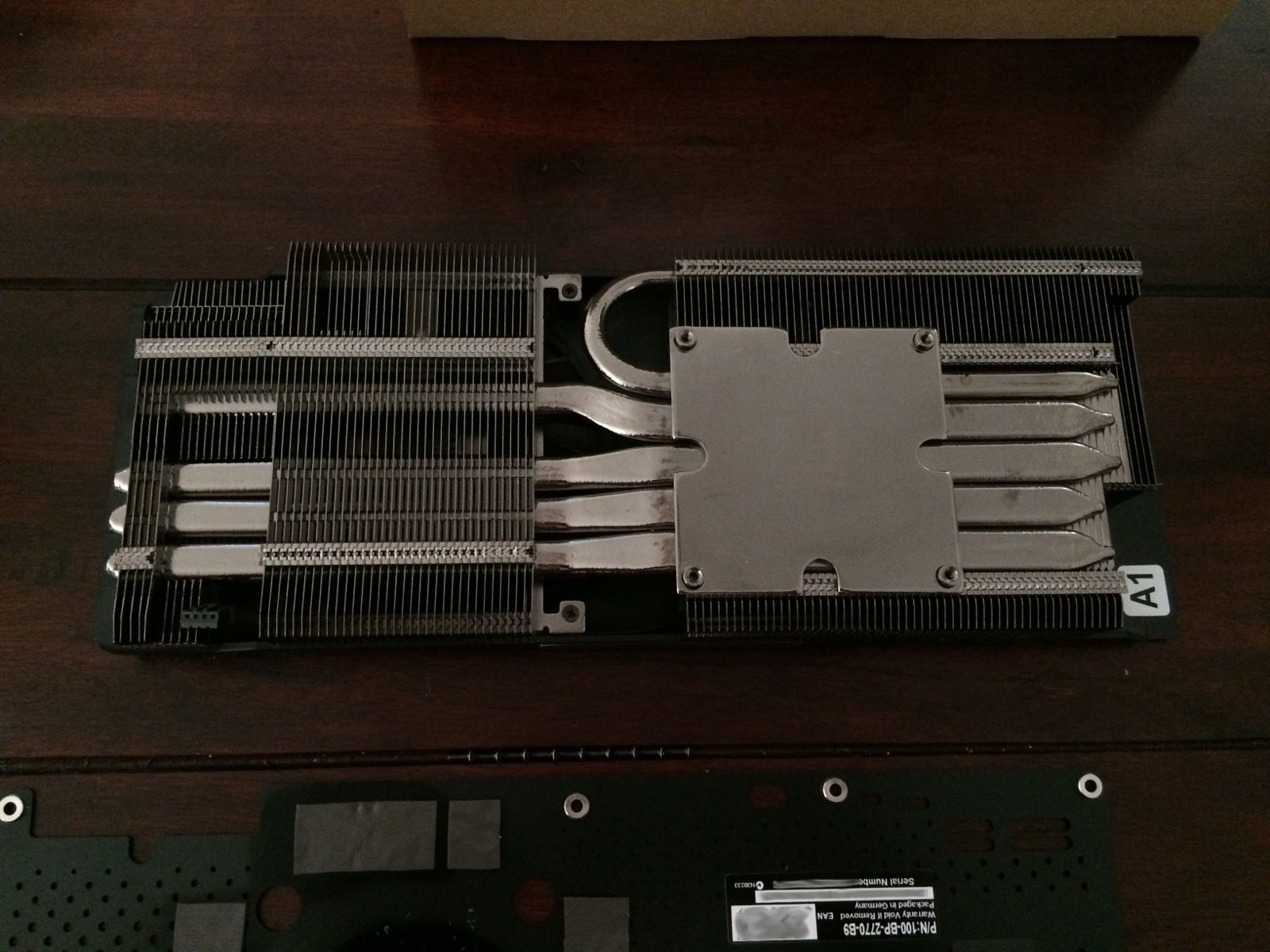

- und natürlich der ACX-Kühler selbst muss demontiert werden
Der Umbau ging recht einfach von der Hand, wenn man sich die Anleitung vorher mal komplett durchliest.
Wärmeleitpaste befindet sich bereits auf dem Twin Turbo III, die alte WLP habe ich mit ArctiClean entfernt.
Die Lüfter des TT III wurden einfach an den 4-Pin Mini-PWM der GTX 770 gesteckt, gesteuert wird mit der Software EVGA Precision X 16 in der Version 5.3.5.

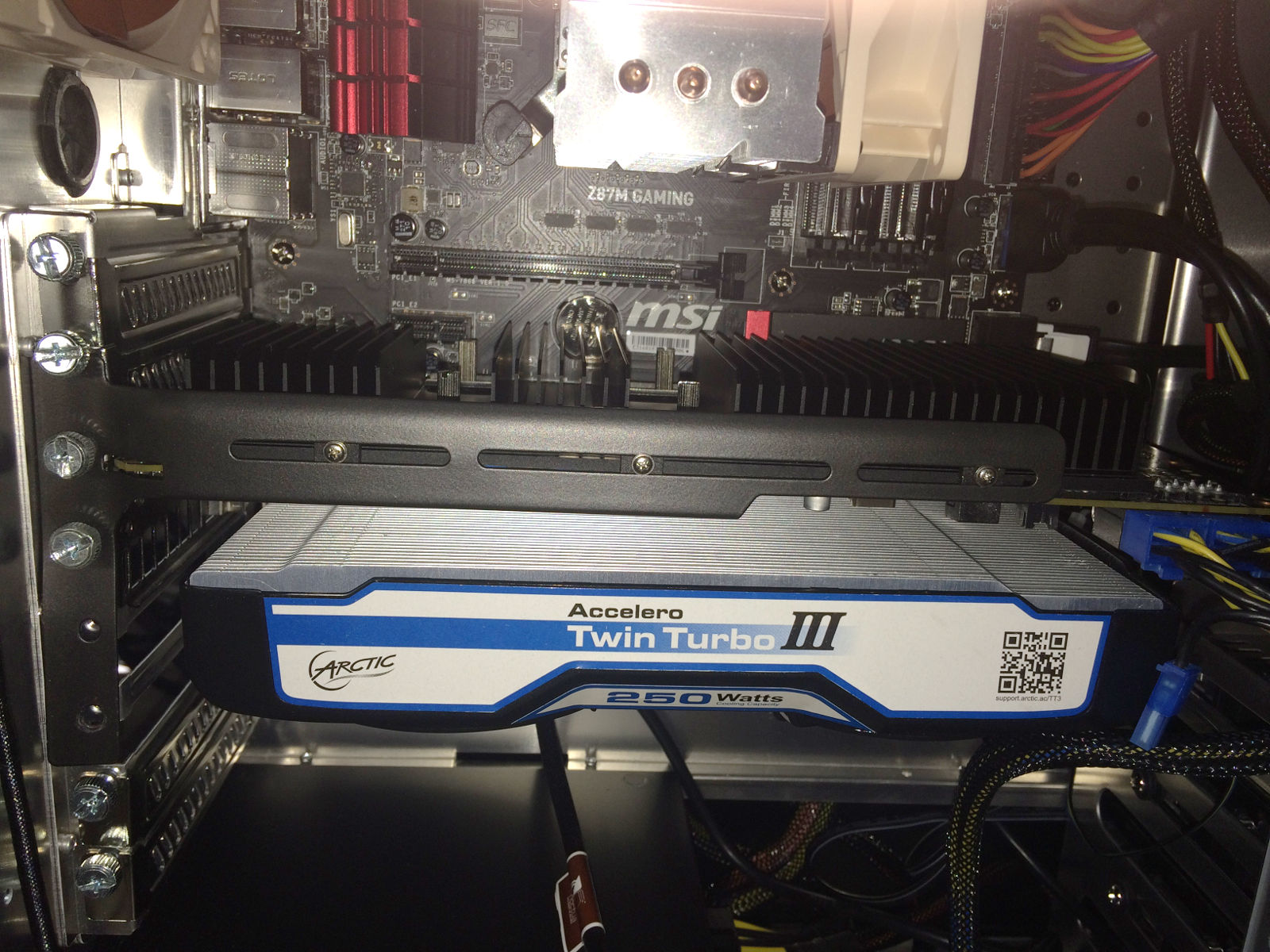

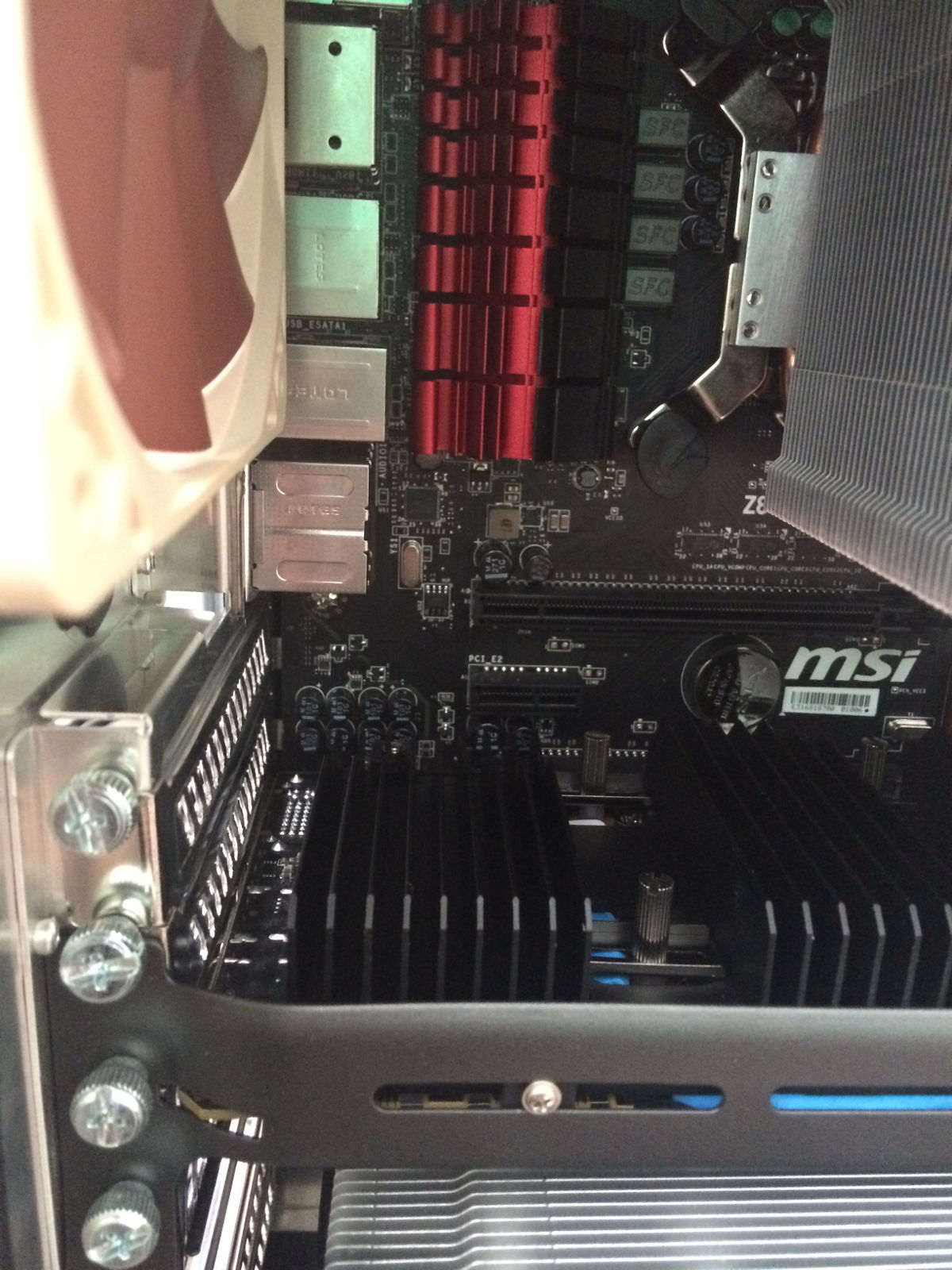

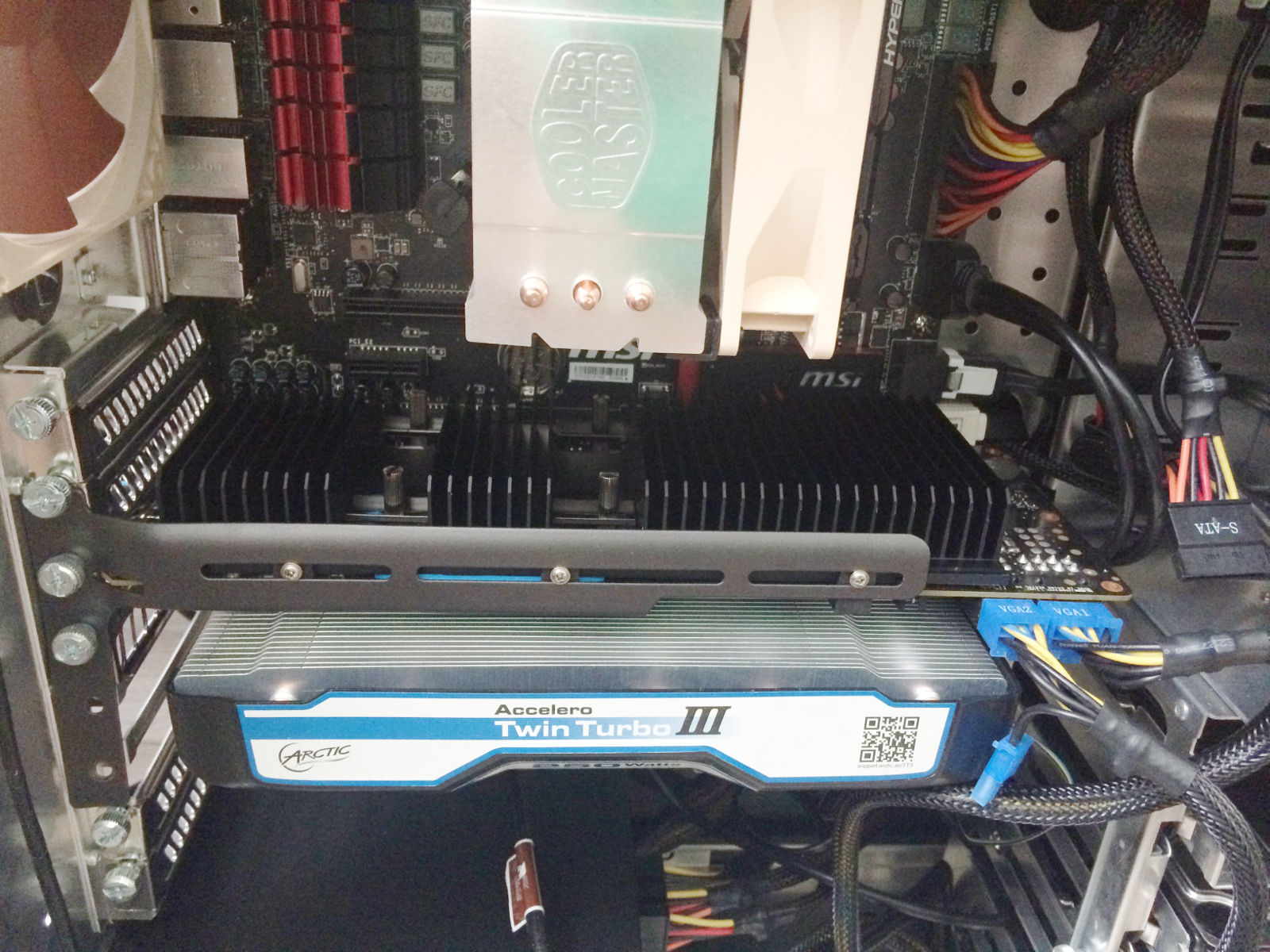

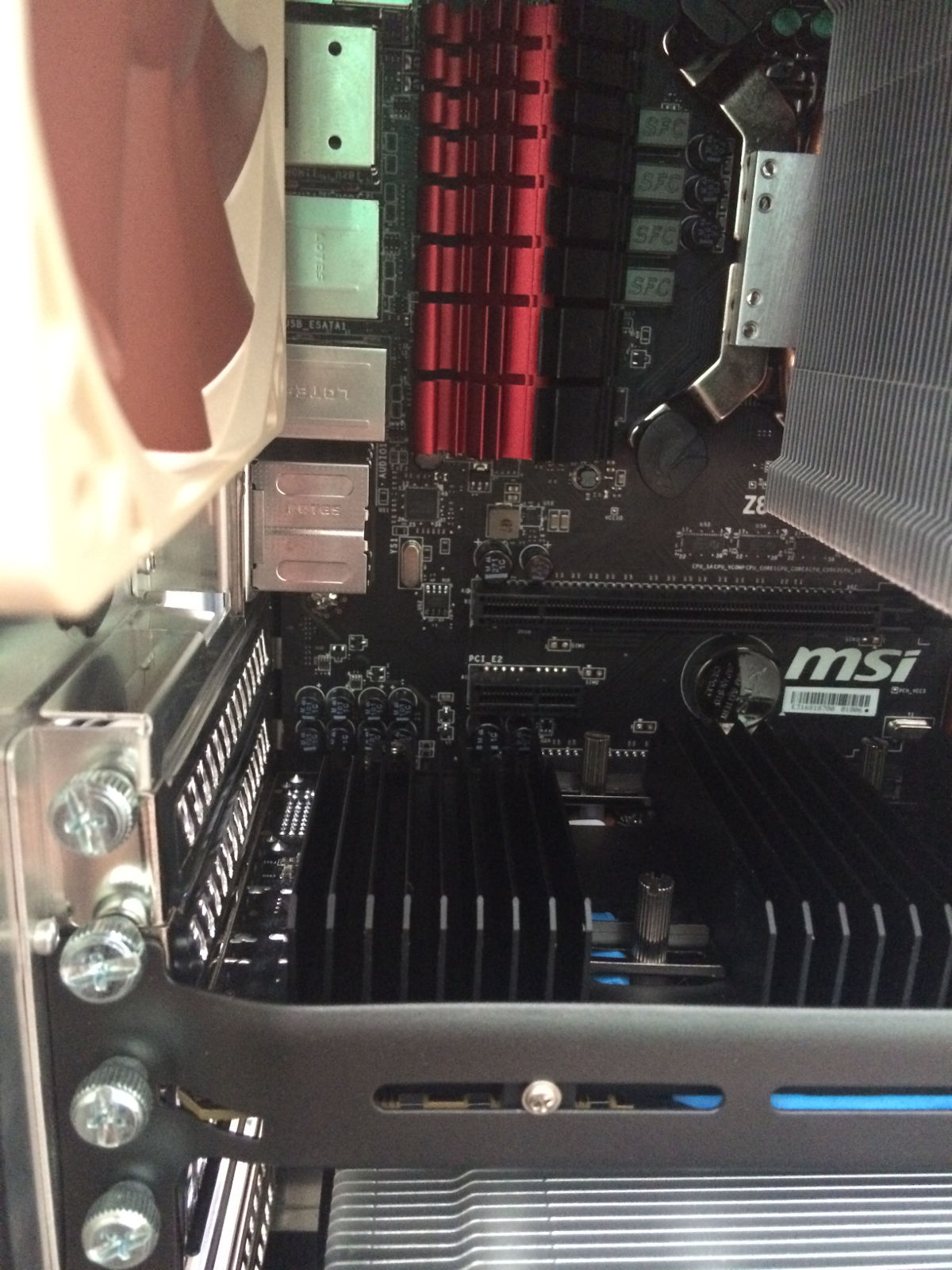

Problematisch beim Einbau ins Gehäuse ist der Abstand der Kühlrippen an der Rückseite der Grafikkarte zum CPU-Kühler und zu den rückseitigen Anschlüssen des Mainboards (MSI Z87M Gaming). Daher ist bei mir die Karte in den zweiten PCIe x16 Slot runter gewandert.

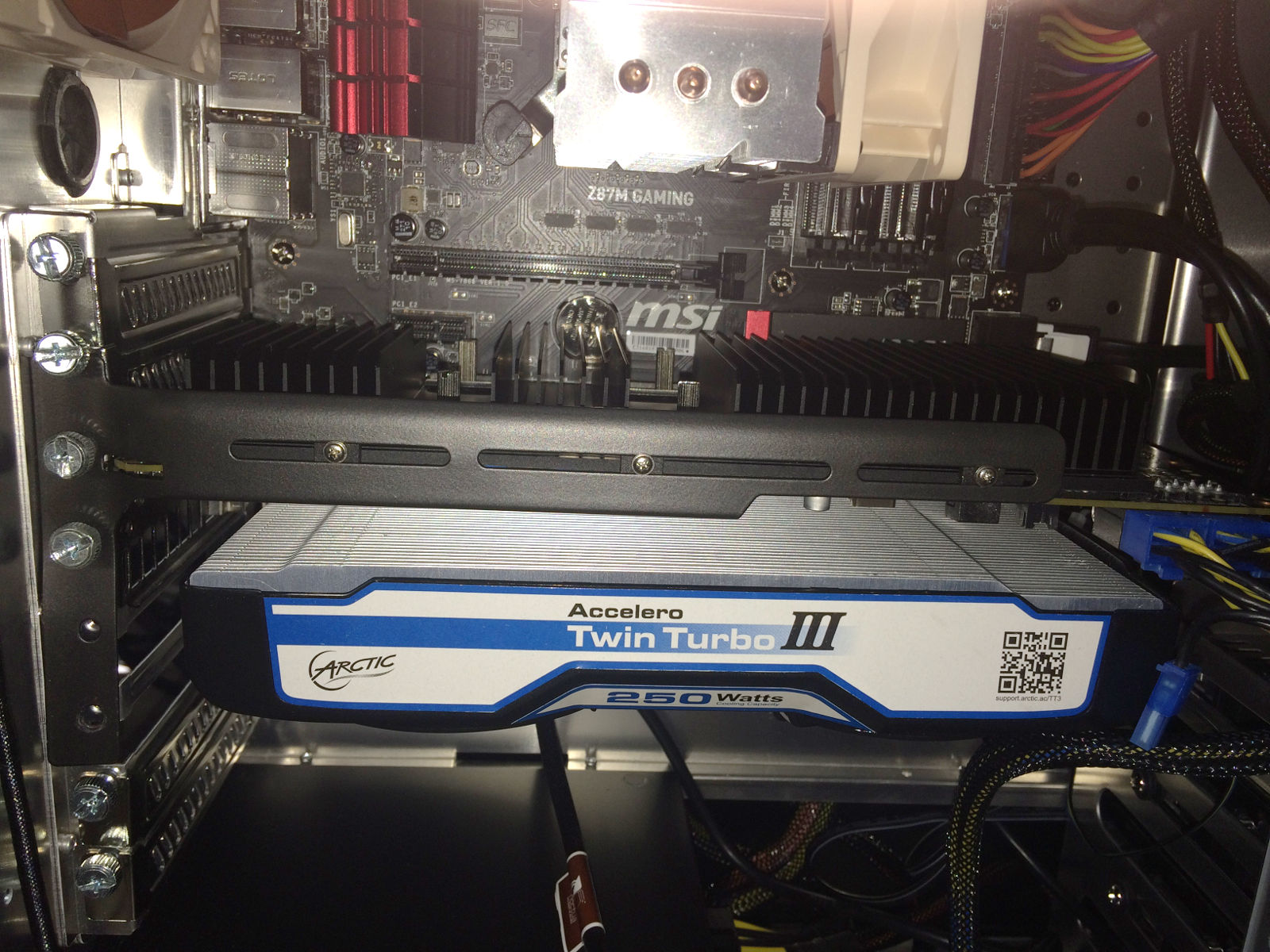

Das beigelegte GPU-Halteblech ist nicht schlecht, solange ihr kein Lian Li PC-7FN (oder vergleichbar) habt - dort kollidiert es mit einem Niet und lässt sich nur in den oberen drei Löchern verschrauben, der Rest des Halteblechs biegt sich dann über den Niet.
Weitere Bilder kommen gerne auf Anfrage dazu :-)
Und hier die Messungen:
Code:
EVGA GTX 770 Superclocked
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
@ Stock Clocks: 1188 MHz Boost
Power Target: 100%
Load: FurMark Bench FHD
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
mit ACX-Kühler / Profil: quiet
Temperatur IDLE max. 32° C
Temperatur LAST max. 81° C
DREHZAHL IDLE max. 1140 rpm
DREHZAHL LAST max. 1860 rpm
LAUTSTÄRKE IDLE 31 dB(A)
LAUTSTÄRKE LAST 39 dB(A)
................................................................................
mit ACX-Kühler / Profil: aggressive
Temperatur IDLE max. 30° C
Temperatur LAST max. 70° C
DREHZAHL IDLE max. 1550 rpm
DREHZAHL LAST max. 3300 rpm
LAUTSTÄRKE IDLE 32 dB(A)
LAUTSTÄRKE LAST 41 dB(A)
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
mit Accelero TT III / Profil: quiet
Temperatur IDLE max. 29° C (-10%)
Temperatur LAST max. 72° C (-13%)
DREHZAHL IDLE max. 1110 rpm (-0%)
DREHZAHL LAST max. 1560 rpm (-19%)
LAUTSTÄRKE IDLE 29 dB(A) (-7%)
LAUTSTÄRKE LAST 38 dB(A) (-3%)
................................................................................
mit Accelero TT III / Profil: aggressive
Temperatur IDLE max. 28° C (-7%)
Temperatur LAST max. 69° C (-1%)
DREHZAHL IDLE max. 1530 rpm (-0%)
DREHZAHL LAST max. 2100 rpm (-57%)
LAUTSTÄRKE IDLE 30 dB(A) (-6%)
LAUTSTÄRKE LAST 39 dB(A) (-5%)
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
mit Accelero TT III / Profil: custom Arctic Cooling
Temperatur IDLE max. 29° C
Temperatur LAST max. 70° C
DREHZAHL IDLE max. 1050 rpm
DREHZAHL LAST max. 1920 rpm
LAUTSTÄRKE IDLE 29 dB(A)
LAUTSTÄRKE LAST 39 dB(A)
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
Ich verwende das von Arctic Cooling empfohlene Profil. So bleibt die GTX 770 nun so leise wie mit dem ACX im Quiet-Profil, läuft aber 11° C kälter.
Insgesamt bin ich zufrieden, beim Spielen läuft der Rechner subjektiv leiser und bleibt dazu kühler. Der Unterschied ist aber geringer als ich am Anfang dachte.
