AsRock B450M-HDV R4.0 kann keine DC-Lüfter?

[Zubomani]

Servus, zusammen,

habe am CHA_FAN1 (4pin-Anschluss) einen Lüfter mit 3pin Stecker. Egal, was man im bios einstellt, er läuft immer mit ca. 1200rpm. Ich finde im bios auch keine Einstellung von wegen PWM / DC.

heißt das dann, dass das board also tatsächlich keine DC-Lüfter unterstützt, oder gibt's da irgendeine versteckte Einstellung o.ä.?

Danke & Gruß!



[Drewkev]

Ich finde im bios auch keine Einstellung von wegen PWM / DC.

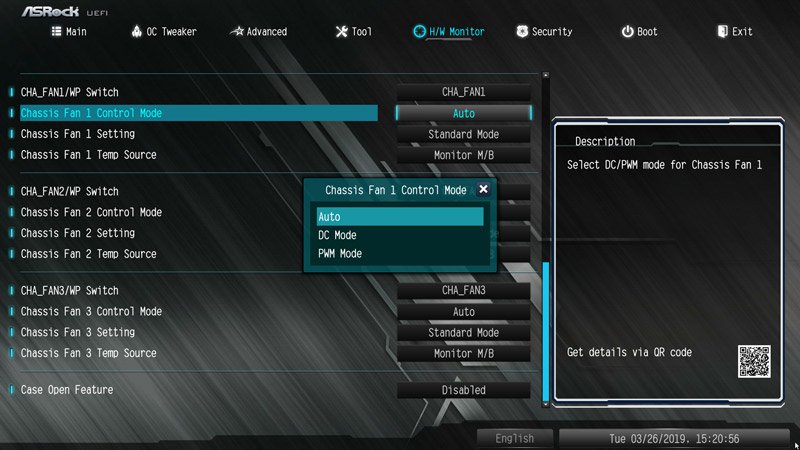

Das kann ich mir nicht vorstellen, schon unter H/W Monitor im Advanced Mode geschaut?



[Tom-S]

Hab schon länger keine AsRock MBs mehr verkauft, aber selbst bei B150 und B250 und auch Z370 war das ein bekannter Tatbestand, das die keine 3pin Lüfter regeln konnten.



[Zubomani]

Das kann ich mir nicht vorstellen, schon unter H/W Monitor im Advanced Mode geschaut?

"Advanced Mode"? wie soll man da rein kommen?

VG



[Drewkev]

@Zubomani
Entweder du bist schon drin oder kannst mit F6 zwischen Easy Mode und Advanced Mode switchen.



[Zubomani]

funktioniert bei mir nicht. Das Foto zeigt auch ein anderes bios. Mein board hat nur 2 Chassis-Lüfter, nicht 3.

VG



[Drewkev]

Ok, ich bin raus.

Viel Glück dir noch.



[motorazrv3]

zwischen Easy Mode und Advanced Mode switchen.

Kann er nicht, da sein UEFI laut Handbuch so etwas nicht kann.



[Drewkev]

Dann ist er, wie bereits erwähnt, schon im Advanced Mode und hat keinen Easy Mode.

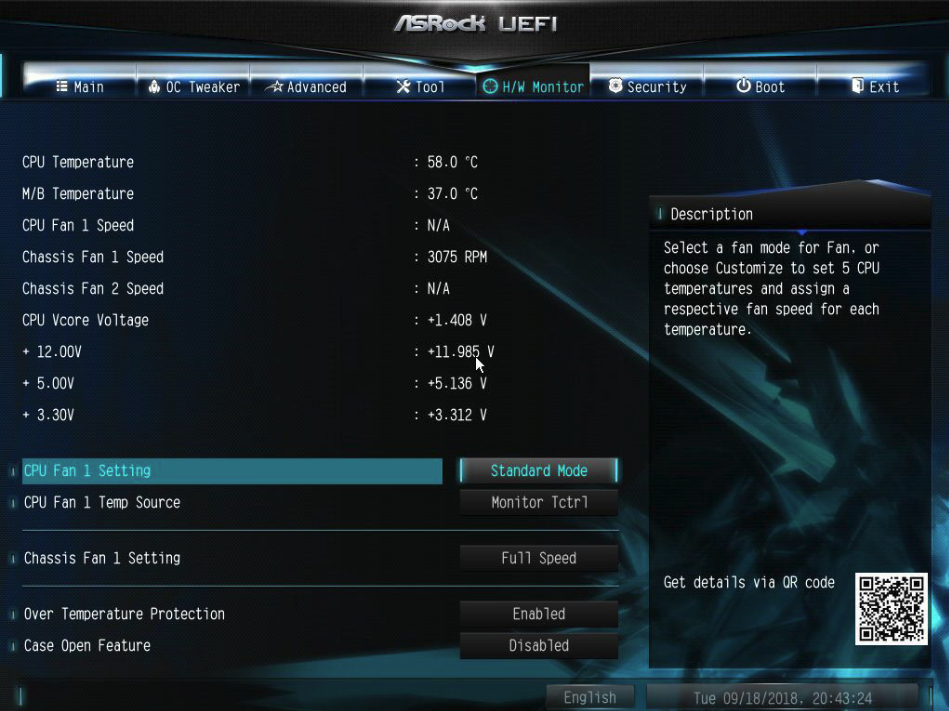

Edit; aber ja, er kann wohl tatsächlich nicht zwischen PWM und DC auswählen:

Spoiler



[Captain Mumpitz]

@Drewkev der Screenshot zeigt aber nur den Beschrieb zum CPU Fan.
Ich müsste mein eigenes UEFI aufrufen, wozu die Lust grad extrem fehlt; aber ich bin mir doch recht sicher, dass man den Cha_Fan entsprechend steuern kann wie man will.

Es hilft übrigens, die Korrekte Temp Source einzustellen an der sich der Lüfter orientieren soll. Das ist bei AsRock gerne mal verwirrend gestaltet.



[motorazrv3]

er läuft immer mit ca. 1200rpm.

Wie sorgst du dafür, dass der Lüfter mal seine Drehzahl ändern soll?
Hast du deine Einstellungen auch gespeichert vor dem Verlassen des UEFI?

tatsächlich keine DC-Lüfter unterstützt

Das kann tatsächlich bei „preisgünstigen“ und somit bei MBs mit geringer Ausstattung der Fall sein.



[Drewkev]

@Captain Mumpitz
Ich habe selber ein ASRock Mainboard und der zweite Screenshot ist aus dem Manual von seinem Mainboard.

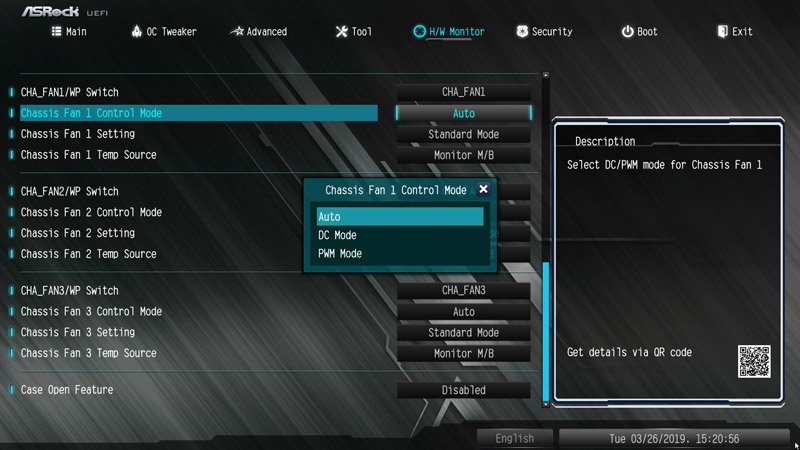

Würde sein Mainboard es können, dann hätte er den "Control Mode" aus dem ersten Screenshot.



[motorazrv3]

So, ich hab mal Reddit bemüht.

https://www.reddit.com/r/AMDHelp/comments/j4g6p1/asrock_b450mhdv_r40_dc_control_for_3_pin_fan/

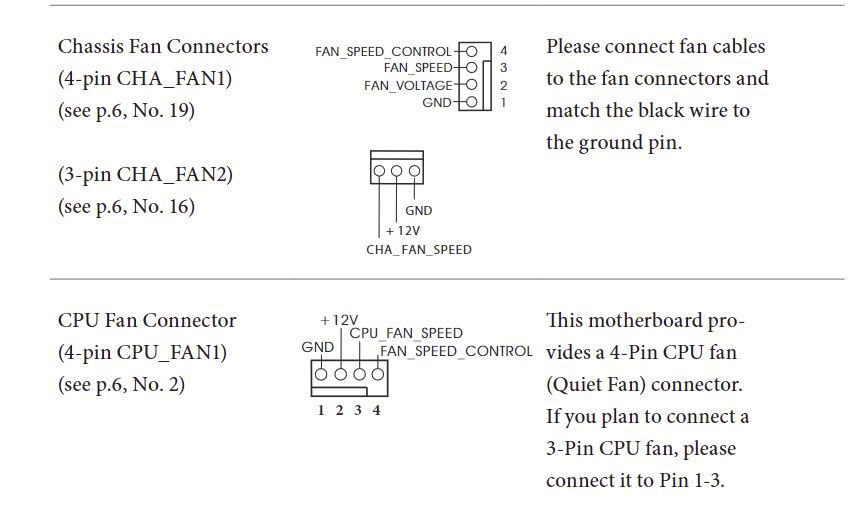

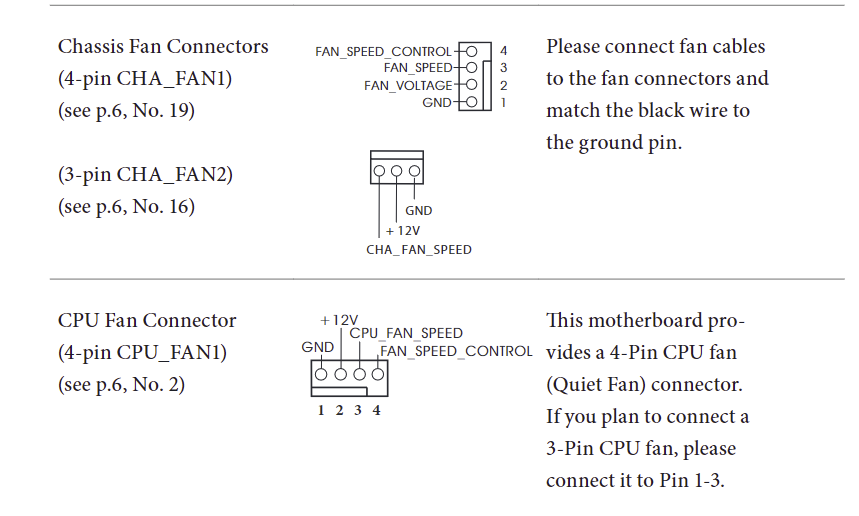

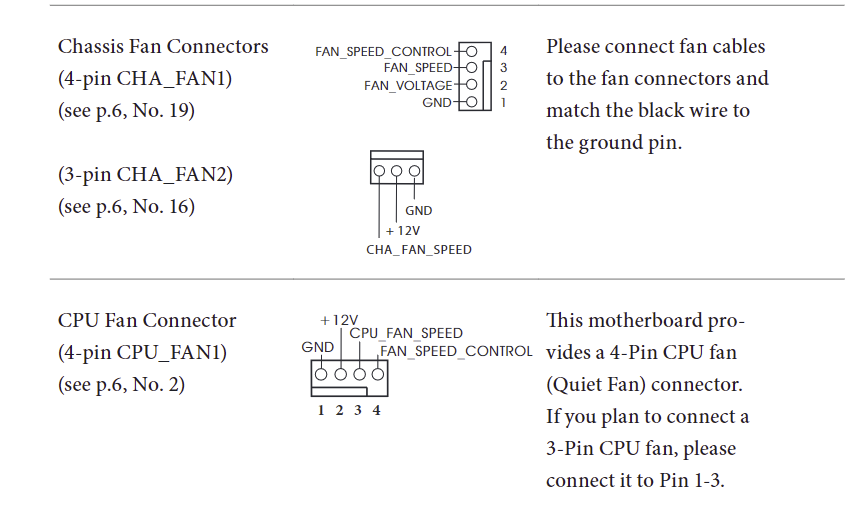

Nach der obigen Aussagen und dem Schaltbild zu dem Header im Handbuch kann der CPU_FAN kein DC.
Dort liegen immer 12V an, daher Full Speed. Dies gilt auch für den CHA_FAN2



Du kannst aber mal den CHA_FAN1 probieren. Dort kann die Spannung reguliert werden.
Dort liegen keine 12V an Pin 2, sondern „Fan Voltage“.

Ergänzung (Gestern um 14:11)

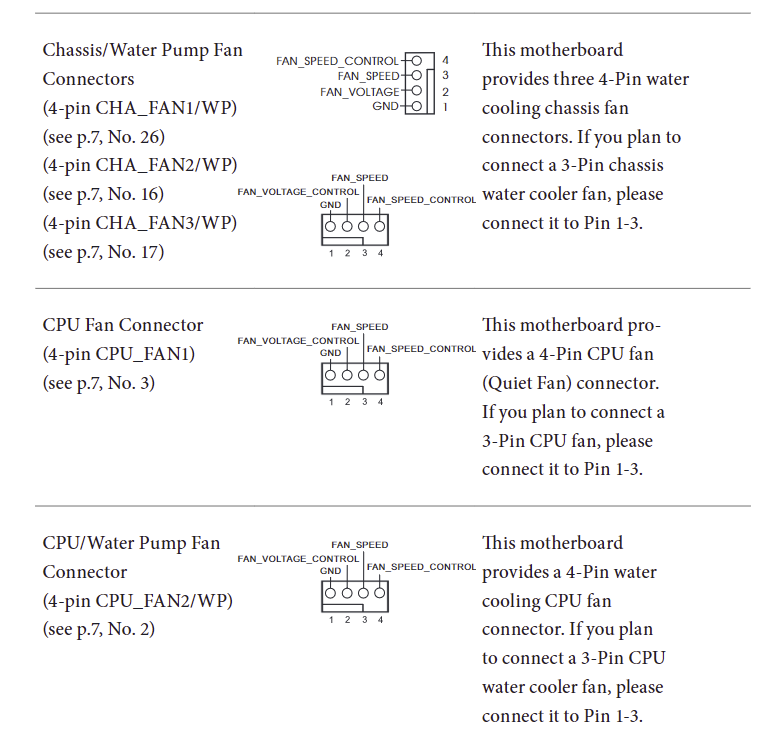

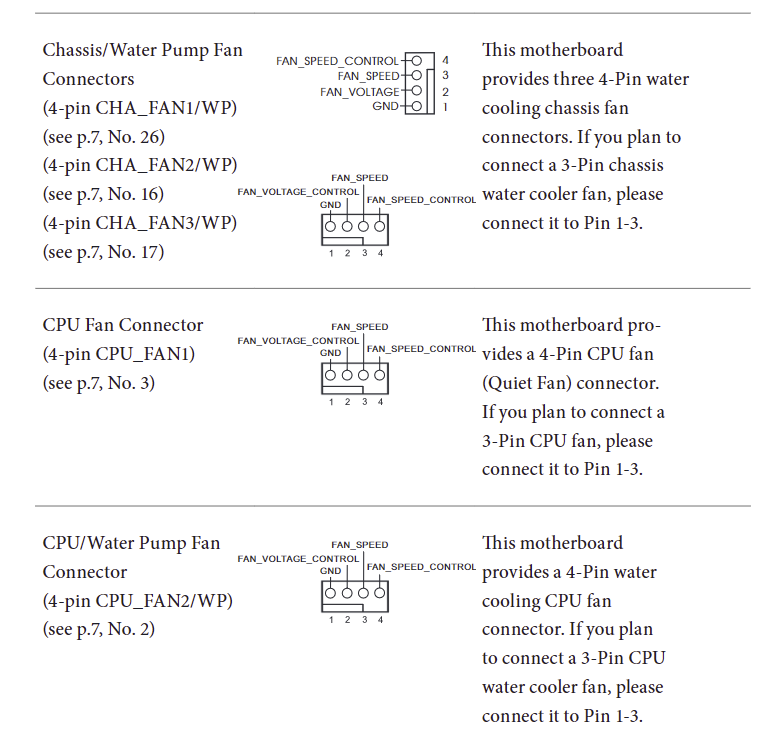

Im Vergleich dazu das B450M Pro4 MB unseres Juniors, dort sind alle Fan Header im BIOS einstellbar zwischen PWM und DV und dort sind im Handbuch auch keine 12V auf Pin2 des Headers, sondern die „Fan-Voltage“.



[Zubomani]

So, ich hab mal Reddit bemüht.

https://www.reddit.com/r/AMDHelp/comments/j4g6p1/asrock_b450mhdv_r40_dc_control_for_3_pin_fan/

Nach der obigen Aussagen und dem Schaltbild zu dem Header im Handbuch kann der CHA Fan kein DC.
Dort liegen immer 12V an, daher Full Speed.

Anhang anzeigen 1591763

Du kannst aber mal den CHA FAN1 probieren. Dort kann die Spannung reguliert werden.
Dort liegen keine 12V an Pin2, sondern Fan Voltage.

Schau mal in den Ursprungspost, es geht um den CHA_FAN1.

@alle: alles klar, dann muss ich mir einen PWM Lüfter kaufen.

Herzlichen Dank an alle & viele Grüße!



[motorazrv3]

es geht um den CHA_FAN1.

War gerade am Editieren. Am CHA_FAN1 sollte auch ein 3 Pin Lüfter regelbar sein. Der hat auf Pin 2 keine festen 12V, sondern die mögliche eingestellte Spannung per Lüfterkurve aus dem UEFI.

Wenn du sicher gehen willst, mach es wie du schon gesagt hast und besorg dir einen PWM-Lüfter.
