Notiz ASRock Rack RB4M2_G4: Riser teilt PCIe 4.0 x16 in viermal PCIe 4.0 x4 auf

[SVΞN]

Mit dem RB4M2_G4 stellt ASRock Rack eine Riser vor, der einen Slot mit PCIe 4.0 x16 in viermal PCIe 4.0 x4 aufteilt und insgesamt vier M.2-SSDs aufnehmen kann. Primär für die Enterprise- und Server-Sparte ASRock „Rack“ ausgelegt, kann die Erweiterungskarte SSDs im Formfaktor M.2 2242, 2260, 2280 und 22110 per PCIe 4.0 anbinden.

Zur Notiz: ASRock Rack RB4M2_G4: Riser teilt PCIe 4.0 x16 in viermal PCIe 4.0 x4 auf



[Bigfoot29]

Mit dem RB4M2_G4 stellt ASRock Rack eine Riser vor, [...]

Ich stell mir bei dem Teaser den Namen für die Asrock-Sparte für RZs vor... ASRACK.

Andererseits... wenn ich es recht bedenke und (spät-)pubertierende Gedanken mit einbeziehe, ist das wohl doch keine so gute Idee... o.0

Regards, Bigfoot29



[nille02]

Bis 30€ und es ist gekauft.



[duklum]

Ich würde mich über ein paar mehr Details zu diem Produkt freuen. Soweit ich weiß, benötigt man für den Betrieb ein Mainboard welches bifurcation unterstützt - so wie die erwähnte Rack Serie von ASRock. Mich interessiert, ob auch consumer Mainboards bifurcation unterstützen und falls ja welche? Oder ist das grundsätzlich nie auf consumer boards anzutreffen? Oder liegt es am IO-die der CPU und ein normaler Ryzen kann es deswegen nicht? Dankbar für weitere Hinweise.



[Rickmer]

Gähn...
gibt es schon und auch in besser, das ist doch keine News wert

Bis 30€ und es ist gekauft.

Welchen Teil von 'Server-Sparte' hast du überlesen?
Jede Wette, dass dein Board kein Bifurcation kann

Mich interessiert, ob auch consumer Mainboards bifurcation unterstützen und falls ja welche?

Mir wäre jetzt keine Liste mit bifurcation fähigen Boards bekannt, aber ich glaube da kannst du eher im HEDT-Bereich suchen, da wird sich was finden



[r4yn3]

Der Riser selbst teilt eigentlich nichts auf, das Mainboard macht das.
Weswegen man auch Mainboard mit Lane Bifurcation braucht.

Normale Mainstream Adapter gibt es ohnehin bereits, z.B.: https://geizhals.at/asus-hyper-m-2-x16-gen-4-card-90mc08a0-m0eay0-a2267859.html?hloc=at&v=e



[deo]

gibt es schon und auch in besser, das ist doch keine News wert

Du vergisst vielleicht, dass Privatnutzer nicht alles kennen und bei den üblichen Consumer Mainboards hat man schon genug Einschränkungen, wenn man nur zwei M.2 PCIe SSD benutzen will, aber einen zweiten PCIe x16 Steckplatz hat man meistens noch frei.



[Rickmer]

dass Privatnutzer nicht alles kennen

Die haben dann zu 99,99% auch kein Board das bifurcation unterstützt und damit ist das auch wieder bestenfalls irrelevant und schlimmstenfalls geben die Geld aus für etwas, dass die nicht nutzen können



[deo]

Bei Asus gibt es einige.
https://www.asus.com/us/support/FAQ/1037507



[Neodar]

Du vergisst vielleicht, dass Privatnutzer nicht alles kennen und bei den üblichen Consumer Mainboards hat man schon genug Einschränkungen, wenn man nur zwei M.2 PCIe SSD benutzen will, aber einen zweiten PCIe x16 Steckplatz hat man meistens noch frei.

Ja, dieser zweite x16 Slot ist zumeist aber nur mit x8 oder gar x4 angebunden.
Nutzt man schon eine PCIe SSD in nem M.2 Slot auf dem Board und ne GPU im ersten x16 wird dieser zweite Slot auf einigen Boards sogar deaktiviert, weil die PCIe Lanes nicht reichen.

Ist halt alles abhängig von genutzter CPU und dem Chipsatz.
Das alleinige Vorhandensein eines zweiten x16 Slots bringt einem somit erstmal gar nichts.
Da muss schon der Rest auch passen.



[holdes]

ASRock hat im Privatbereich den eigenen so oder so schon, Unterschied ist aber dort gibts noch ne Software um den Lüfter einzustellen und ein paar Jumper um diesen Karten jeweils eine ID zu geben damit man 4 Stück davon in einem System betreiben kann.

https://www.asrock.com/mb/spec/product.asp?Model=ULTRA QUAD M.2 CARD

Für den Serverbereich aber vollkommen ok und auch wichtig, da brauchst du definitiv keine Lüfter auf solchen Adaptern.



[majinwalkman]

Mal ne doofe Frage... kann man die ASRock Rack RB4M2_G4 in seinen freien PCI Express x16 Slot für die Grafikkarte einsetzen (wenn man eine APU hat ist der Slot z.b. unbelegt) und sich so sein eigenen kleinen Home Server bauen (DAN Case A4 )?

mfg
majinwalkman



[holdes]

@majinwalkman

Genau dafür ist sie da, dann aber besser eine Retail Karte kaufen wie die von mir oder meinen Vorgängern verlinkte weil diese immerhin noch eine Kühlung hat und auch entsprechendes Blech um sie festzuschrauben. Dein Board muss lediglich Bitfurcation unterstützen.



[majinwalkman]

@holdes

Danke dir.

Gigabyte B550I AORUS PRO AX

mfg
majinwalkman



[g0dl!k3-X]

Gähn...
gibt es schon und auch in besser, das ist doch keine News wert


Welchen Teil von 'Server-Sparte' hast du überlesen?
Jede Wette, dass dein Board kein Bifurcation kann


Mir wäre jetzt keine Liste mit bifurcation fähigen Boards bekannt, aber ich glaube da kannst du eher im HEDT-Bereich suchen, da wird sich was finden

Die haben dann zu 99,99% auch kein Board das bifurcation unterstützt und damit ist das auch wieder bestenfalls irrelevant und schlimmstenfalls geben die Geld aus für etwas, dass die nicht nutzen können

Mein MSI X570 ACE kann es zum beispiel.
Und ich habe zufälligerweise sogar 4x M.2 PCIe NVMe SSM im Einsatz.



[holdes]

@majinwalkman

In dem Falle könntest du bestenfalls nur 2 bzw. 3 SSDs auf so einer Karte nutzen, du brauchst einen 4x-4x-4x-4x Modus wenn alle SSDs laufen sollen.



[majinwalkman]

@holdes

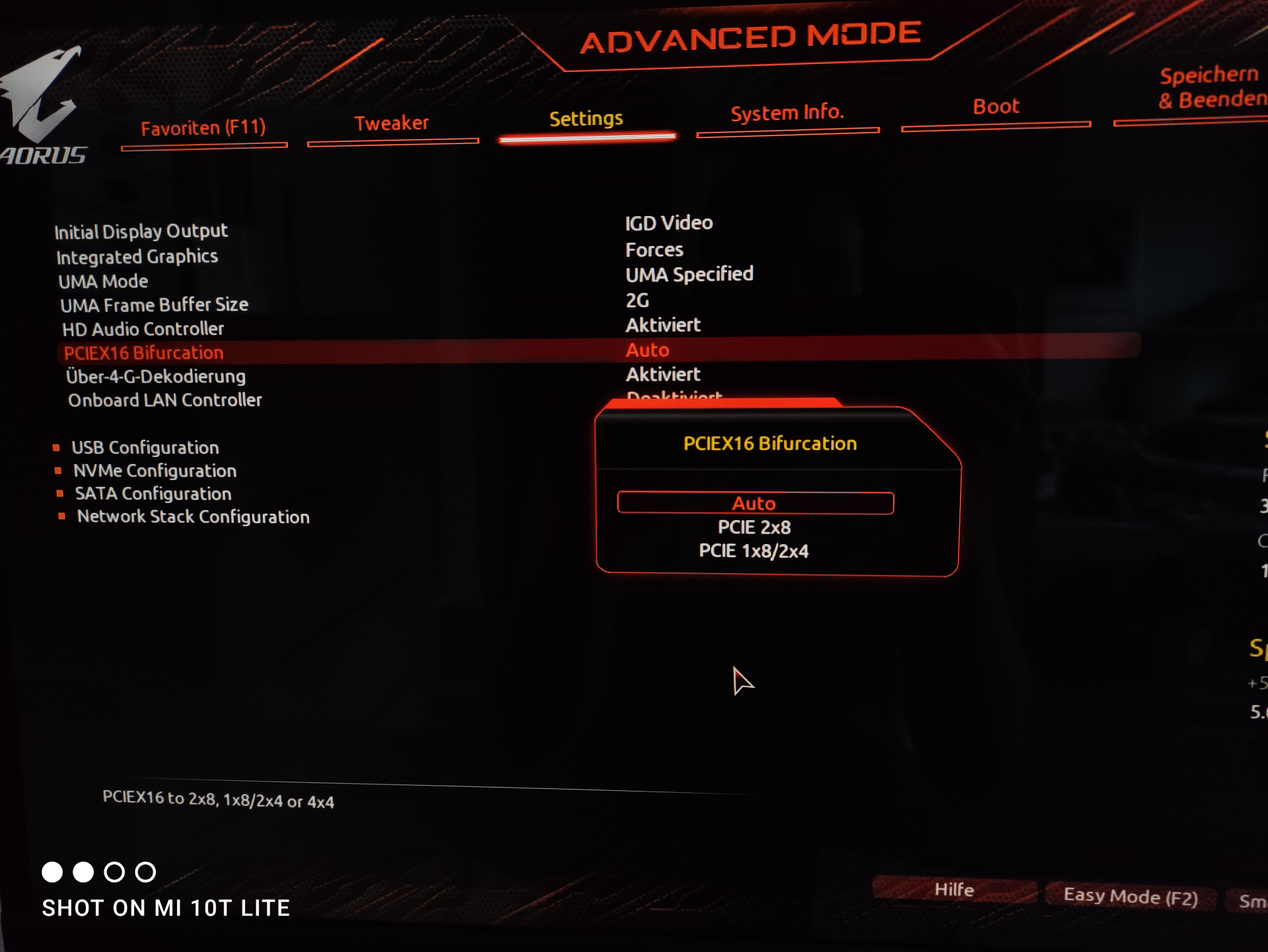

Siehe Bild unten links, ich vermute "Auto" = "PCIE 4x4", aber 100% sicher bin ich mir da nicht.

mfg
majinwalkman



[holdes]

@majinwalkman

Ach du hast Recht, das habe ich übersehen. Schau mal ins Handbuch, wenn dort die 4x4 auch erwähnt werden steht dem wohl nichts im Wege .



[[wege]mini]

Ja, dieser zweite x16 Slot ist zumeist aber nur mit x8 oder gar x4 angebunden.

Wenn du eine "billige" CPU hast und/ oder einen "billigen" Chipsatz hast, sind auch die PCI-E für "SSD" via Board nur mit einer 4fach Lane zur CPU angebunden.

AMD ist mit 20+4+4 ja schon "super" im Consumer Bereich.

Diese Details sollten dem geneigten Käufer aber bekannt sein und wenn das Ding nicht 199Euro kostet, taugt es immer noch als Schlüssel Anhänger oder als Lernobjekt.

Du bist irgend wie salziger als Erdnüsse

mfg



[mkossmann]

aber einen zweiten PCIe x16 Steckplatz hat man meistens noch frei.

Bei den Mainstreamboards teilt sich der zweite PCIex16 entweder die Lanes mit dem Ersten ( du hast dann 2x PCIe x8) oder es werden nur 4 PCIe Lanes aus dem Chipsatz elektrisch zum PCIe x16 geführt.
Erst bei HEDT Platformen gibt es zwei voll mit PCIe Lanes versorgte PCIE x16 Steckplätze, da die CPU genügend Lanes bereit stellt.
