ASRock Z390 Extreme 4 - Stromanschluss unklar

[onegasee59]

Hallo,

ich hoffe ihr könnt mir helfen.

So einen Fall mit 2 x Stromanschluss für die CPU wie bei diesem Board hab ich zum ersten Mal.
CPU ist = Intel i7 9700K Boxed

Meine Frage - seh ich das richtig ich muss (für die CPU) nur den 8-PIN ATX12VV1 anstecken?

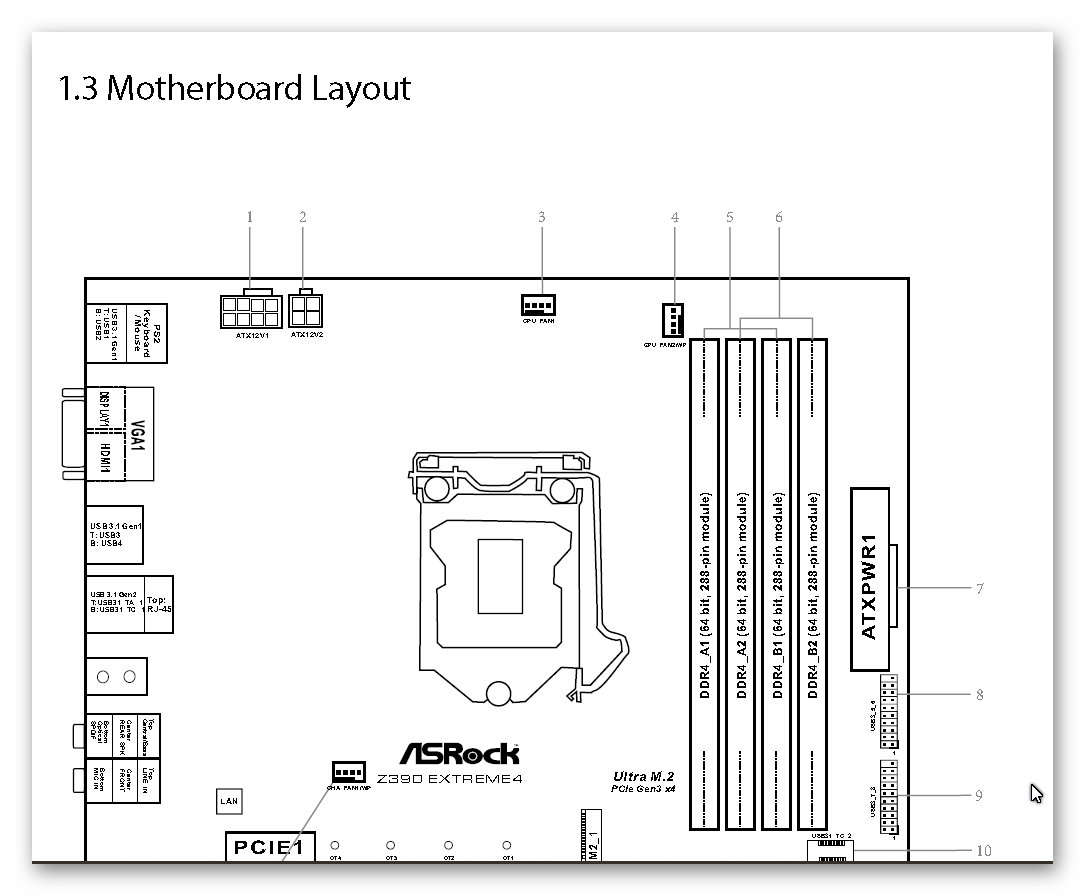

Das sind die Anschlüsse

hier auf dem Board-Layout - Pos. 1 + Pos. 2

Danke



[arvan]

Ja, der 8Pin ist Pflicht, der 4Pin freiwillig, nicht jedes Netzteil hat den 2.



[yxman]

8PIN = 384W fuer CPU, do the math...

tldr: 8pin reicht immer sofern du kein LN2 oc etc vor hast



[Humptidumpti]

@arvan
Eigentlich ist es umgekehrt. Jedes ATX Konforme Board muss mit 20 Pin ATX Stecker + 4 Pin CPU Stecker funktionieren.

Da aber die meisten Netzteile heute 24 Pin ATX und 8 Pin CPU Stecker haben sollte man die natürlich nutzen.

Der zusätzliche 4 Pin ist hier optional



[onegasee59]

Ich benutze als Netzteil ein be quiet! Pure Power 10 (mit 600 Watt) und das hat in der Tat nur den 8-Pin.

Ergänzung (23. Januar 2020)

OK - Jungs und Mädels - meinen herzlichsten Dank - an Alle
Dann kann ich jetzt weiter bauen



[Falke]

Gebraucht würde dieser 4-PIN 12V nur wenn du z.b. einen 9900K / 9900KS OC wolltest, fürn Normal Betrieb reichen diese 8-Pin 12V völlig. Dies hatte ich damals auch schon JZ gefragt... ;-)



[onegasee59]

Na dann - wenn JZ das sagt bin ich ja hier goldrichtig aufgehoben - das Board ist von JZ



[mykoma]

Den zweiten 8 Pin EPS Stecker findest du in der Regel nur bei entsprechend dimensionierten Server-Netzteilen oder bei Consumer-Netzteilen ab 750W aufwärts.

Von der Leistung her langen fast immer 4Pin, 8 sind für Leistungshungrige CPUs wie einen übertakteten 9900K relevant, alles darüber hinaus ist für Server/Workstation/Multi-CPU Boards oder für extreme Overclocker, da die zusätzliche Stromversorgung nicht nur mehr Leistung liefert, sondern auch eine stabilere Spannung.
Für 0815 alltäglichen Betrieb total irrelevant.



[onegasee59]

Alles klar - Danke auch Dir mykoma - funktioniert alles bestens.
