Asus ROG Strix X470-F & Aura läuft nicht korrekt

[silent2k]

Moin!

Ich weiß nicht ob es besser in diesen Bereich des Forums oder in den Bereich Modding passt...

Gestern habe ich meinen neuen PC zusammengebaut - soweit läuft alles, bis auf Aura Sync.

Mein Setup:
AMD Ryzen 5 2600
Alphacool Eisblock XPX CPU Kühler
Asus ROG SAtrix X470-F Gaming
16GB Trident-Z CL14 3200 Kit
Pallit Gamerock 1070
Be quiet Straight Power 11 550 Watt
Enermax T.B. Gehäuse RGB Lüfter + 3x Pure Wings am Radiator
Alphacool Eisbecher 250 Ausgleichsbehälter inkl. Alphacool RGB Ring inkl. Phanteks RGB Adapter Kabel

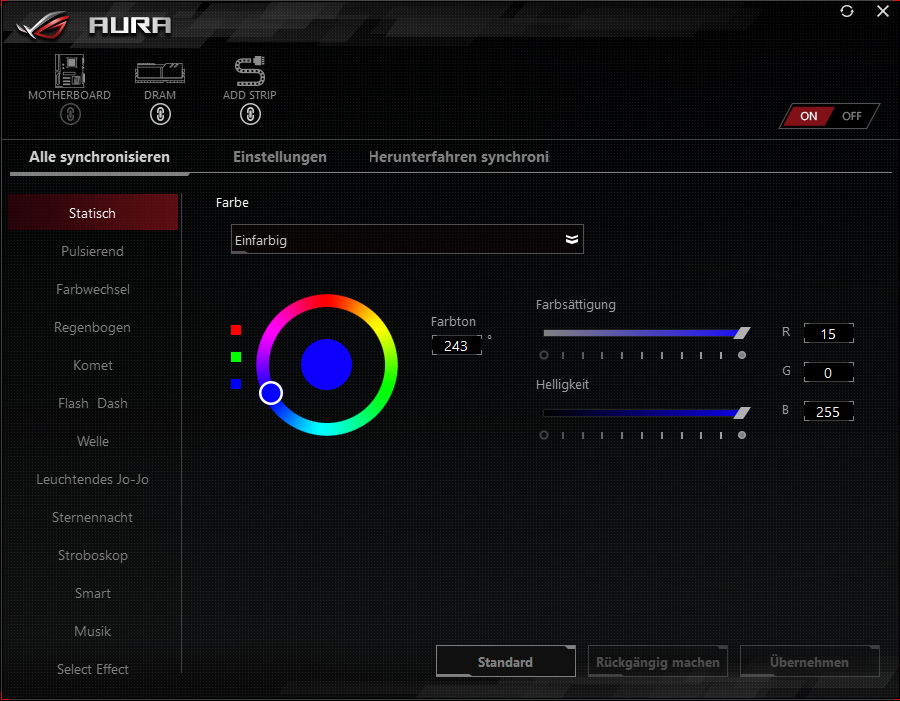

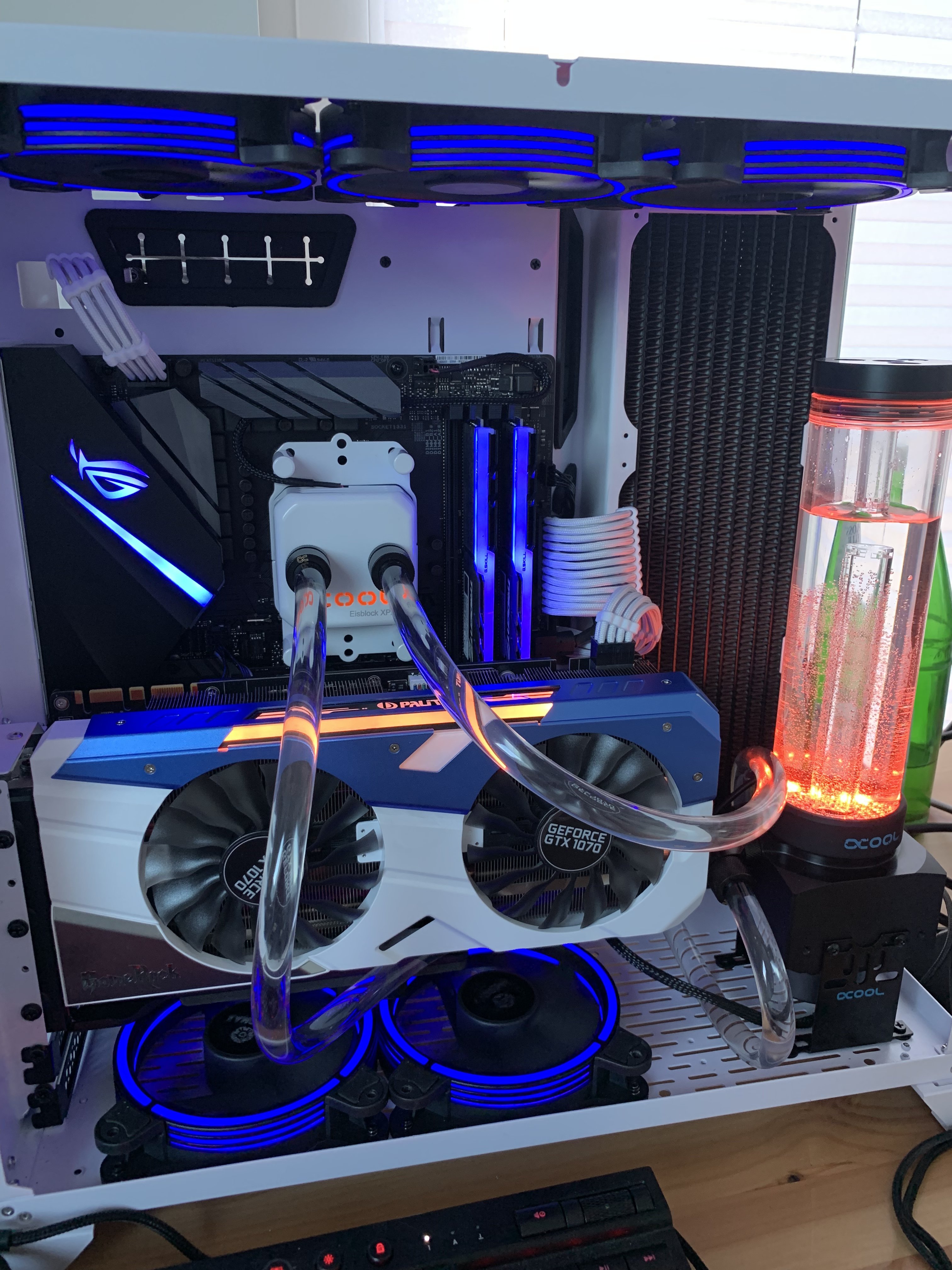

Wie auf dem Foto der Aura Software zu sehen habe ich "blau" als Farbe ausgewählt (die Grafikkarte unterstützt kein Aura - die bitte ignorieren). Der Ausgleichsbehälter mit dem Alphacool RGB Ring soll in Kombination mit dem Phanteks RGB Kabel auch Aura kompatibel sein leuchtet aber immer in einer anderen Farbe als der Rest im System. Lüfter, Mainboard und RAM haben die richtige Farbe -> der RGB Ring ändert beim durschschalten diverser Farben auch die Farbe - diese stimmt aber nie mit dem Rest überein.

Erklärt wird der Ring mit dem Kabel übrigens in diesem Video:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

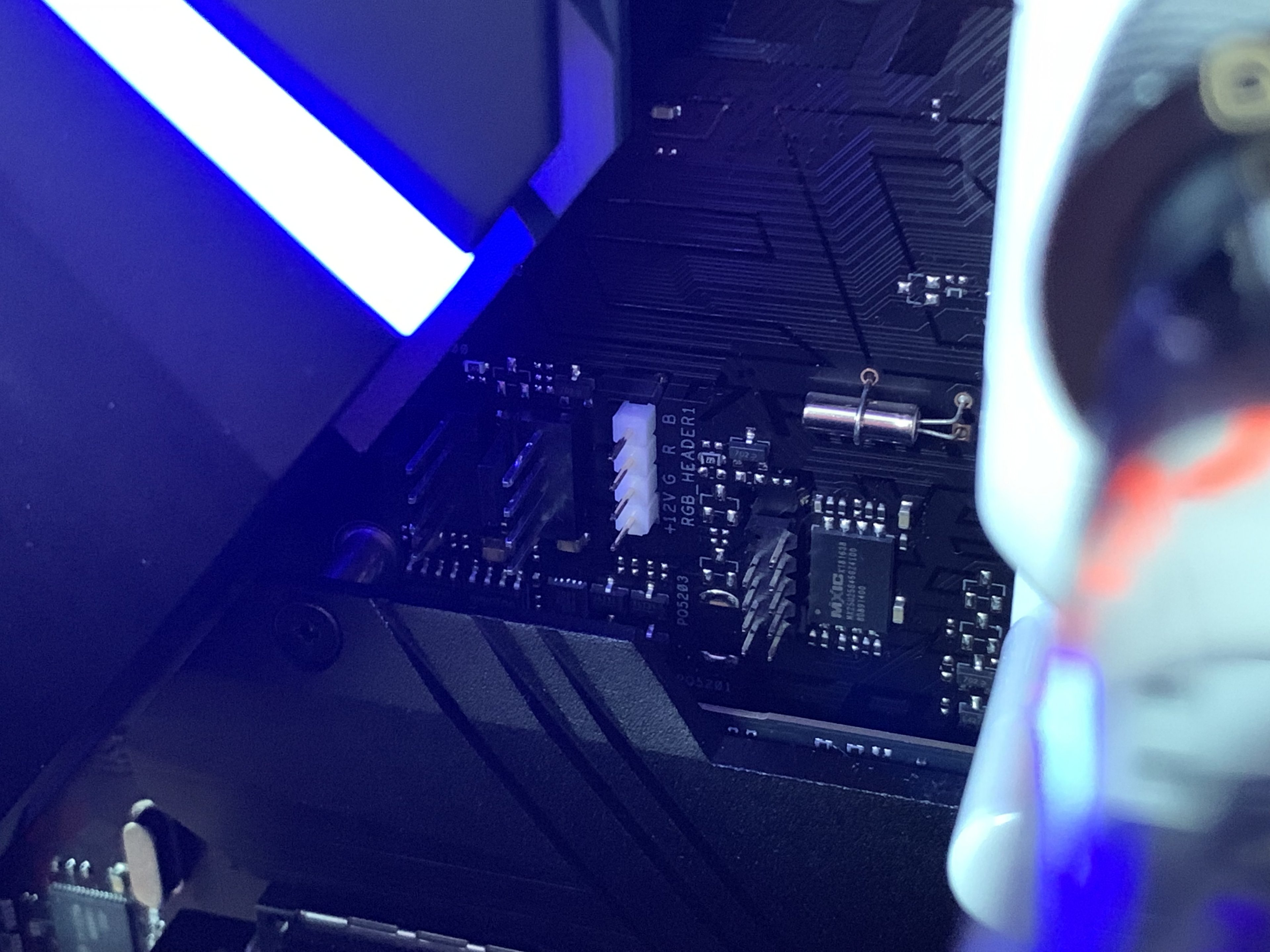

Hinzu kommt das der Anschluss (siehe Foto von mir) sehr sehr locker auf dem Aura RGB header (4 Pin) des Boards) steckt. Als wenn er nur locker drauf liegt.

Was mich auch noch stutzig macht -> Wieso wird "Mainboard" bei mir in der Aura Software nicht angezeigt?

Würde mich freuen wenn jemand eine Idee oder sogar die Lösung hat.

VG & danke für die Mühe!



[der_Schmutzige]

1. Hast Du in Aura unter dem Menüpunkt "Einstellungen" schon den RGB_Header kalibriert?
Also bei dem Icon, wo der Schraubenschlüssel zu sehen ist?

2. Nutzt Du am Mainboard auch den 4pin 12V RGB-Header und nicht den 3pin 5V adressable RGB-Header?
Denn das 4pin Verl-Kabel passt auch an den 3pin Headr, was aber Fehlfunktionen bis hin zu Defekten am Board zur Folge haben kann.

3. Das mainboard wird nicht "als Ganzes" angezeigt, sondern nach Bereichen. An diese kommst Du, wenn Du das Ausklappmenü, wo auf Deinem Bild "einfarbig" steht, mal öffnest.



[silent2k]

Hi!

Danke für Dein schnelles Feedback.

Zu 1.)
Ja das habe ich versucht. Gerade eben noch mal. Wenn ich dort RGB strip 1 kalibriere (das ist der Alphacool Ring) werden mir auch die drei Farben bei der Kalibrierung angezeigt und ich wähle diese dementsprechend aus.

Im RGB strip 2 sind alle Lüfter angeschlossen, diese werden bei der Kalibrierung auch korrekt angezeigt und ausgewählt. Trotzdem leuchten beide dann nicht gleich wenn ich in der Aura Software statisch eine Farbe auswähle. Ist doch verrückt.

Zu 2.)

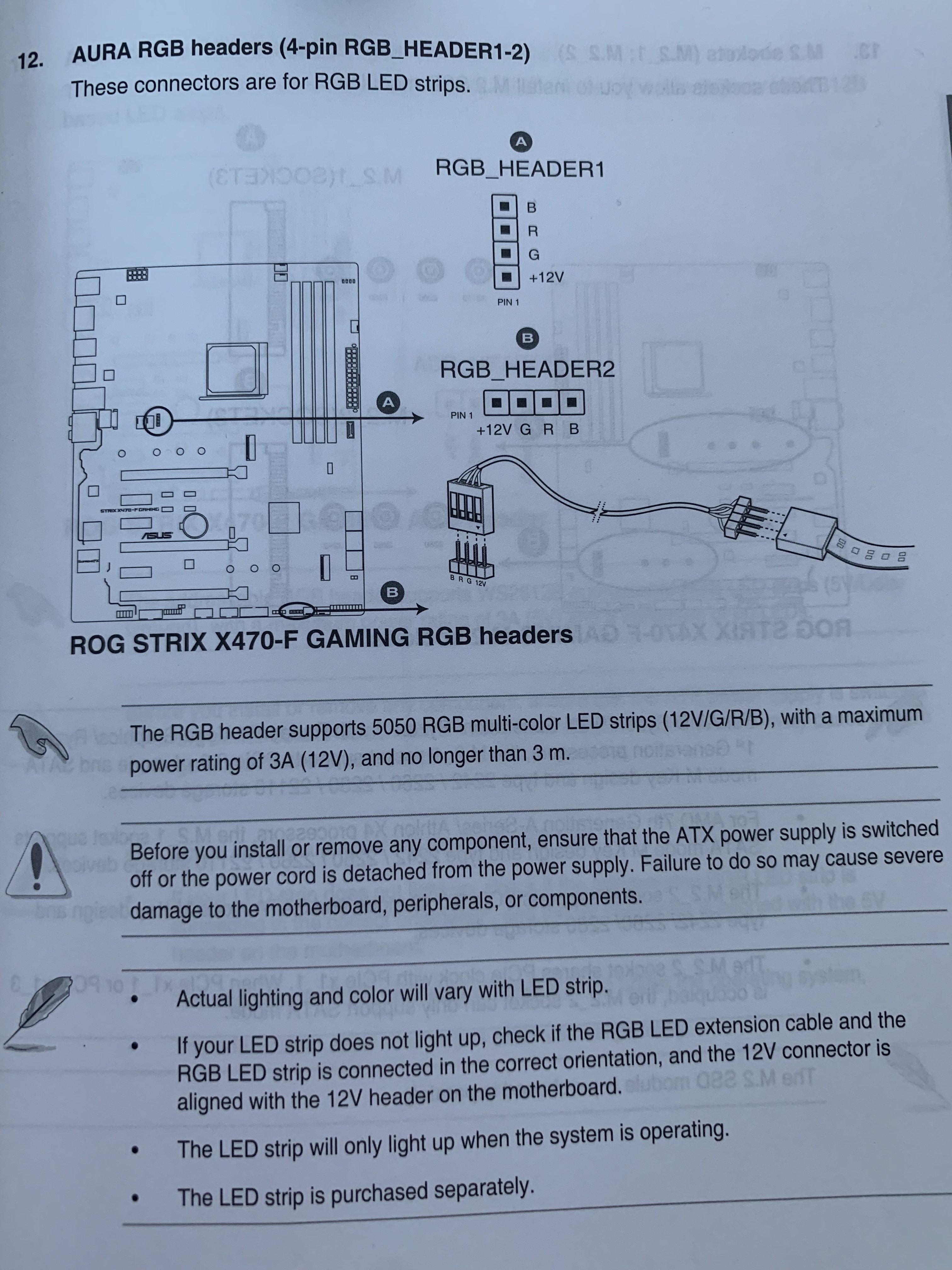

Ja, sowohl für die Lüfter als auch für den RGB Ring verwende ich die 4 Pin 12V RGB Anschlüsse. (1. Foto)

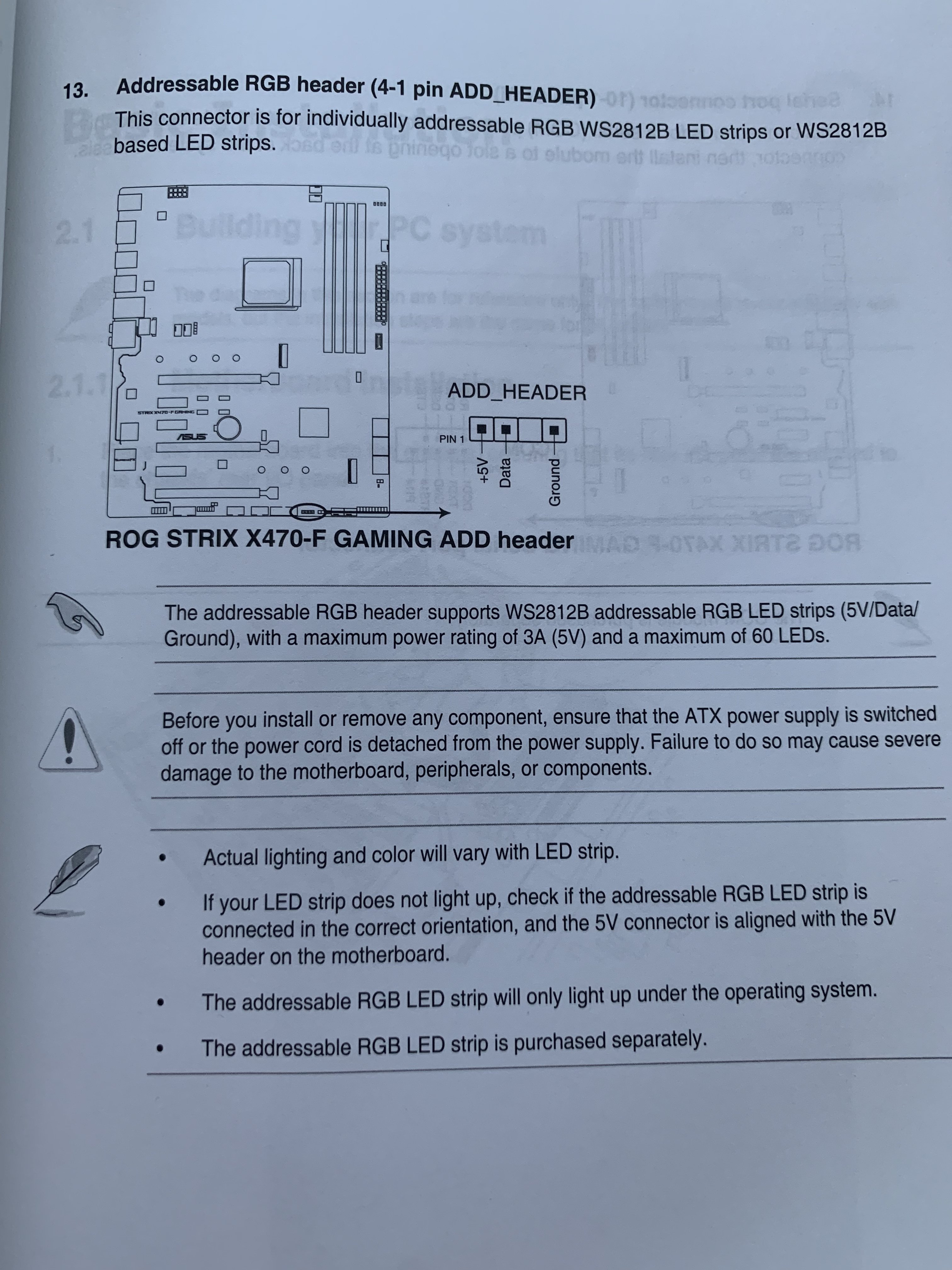

Der Adressierbare Anschluss ist bei mir übrigens auch ein 4 Pin (2. Foto) - wird aber nicht verwendet.

VG



[der_Schmutzige]

Der Alphacool Ring passt doch, wenn man das Steuerteil + SATA-Adapter weglässt, direkt an den 4pin RGB Header. Klappt es (testweise) da auch nicht?
Wozu überhaupt das Phanteks Adapterkabel?



[silent2k]

Dachte ich auch erst - aber das ist 2x "Männchen" ... als Mainboard UND der Alphacool Ring ohne Steuereinheit.


EDIT:
Habe noch etwas getestet...

Wenn ich Rot auswähle kommt beim AGB blau, wenn ich grün auswähle kommt rot und wenn ich blau auswähle kommt grün.

In der Aura Software habe ich den Ring "korrekt" kalibriert. Wenn ich diese Kalibrierung absichtlich falsch mache gibt es eine Kombination in der die Farben nun einheitlich sind. Es läuft also jetzt - die Kalibrierung ist aber definitiv falsch. Woran kann das liegen?



[Flynn82]

Bei Phanteks konnte ich mal das Kabel auch ohne den speziellen Adapter ans Mainboard anschließen, die Farben waren jedoch auch falsch. Mir ist dann aufgefallen, dass der Adapter die Kabel im Stecker vertauscht...
Wenn Du kalibriert hast und die Farben trotzdem falsch sind würde ich mal da ansetzen ob die einzelnen Kabel alle richtig im Pin sind.
