ASUS TUF Gaming X570-Plus bzw. mit (Wi-Fi) 2x M.2 mit 4.0 x4?

[Graue Eminenz]

Servus,

habe mir das Board mit WiFi bereits bei Amazon bestellt.
Wollte jetzt sicherheitshalber nochmal nachfragen, bzw vielleicht kann mir das jemand bestätigen.

Die beiden Boards haben tatsächlich 2 x M.2 4.0 x4?

4 Lanes sind am ersten M.2 direkt an der CPU dran.
16 Lanes sind für PCIE 1
4 Lanes sind für den zweiten M.2.

Stimmt das so ist oder übersehe ich irgendwas?

Grüße
Grauer



[Slashchat]

yo der 5900x kann 24x lanes
https://geizhals.de/amd-ryzen-9-5900x-v43020.html
wuerd dir die samsung 970 evo oder als top modell
die samsung 980 pro ab 1tb empfehlen

hab auch grad die 980 pro eingebaut, vom gefuehl alles schneller als meine alte kingston a1000 pcie 3.0 x2
booten gamen alles irwitzig schnell

Ergänzung (23. April 2021)

5600x und 5800x amd koennen haben auch 24 lanes.



[Deathangel008]

hast du mal nen blick in die specs direkt bei ASUS geworfen? da steht alles genau drin.

@Slashchat:
von den 24 lanes sind 4 lanes für die kommunikation mit dem chipsatz reserviert.

vom gefuehl alles schneller

dürfte zu einem nicht unerheblichen teil tatsächlich nur das gefühl sein. selbst den wechsel von SATA zu PCIe habe ich kaum bemerkt.



[Graue Eminenz]

Habe ich tatsächlich, deswegen frage ich ja überhaupt.

"4 Lanes sind für die Kommunikation mit dem Chipsatz reserviert."
Was bedeutet das genau?
Das die 4 Lanes für die 2. M2 zur Verfügung stehen oder aber mit anderen Sachen geteilt werden müssen?

Was das kopieren von m.2 nvme zu m.2 nvme angeht ist definitiv was zu bemerken.



[Humptidumpti]

Das bedeutet dass du die 4 Lanes nicht nutzen kannst. Damit ist der Chipsatz an die CPU angebunden. Die tauchen nirgendwo auf.

Effektiv hast du also. 16 Lanes für die GPU und 4 Lanes für einen M.2 Slot von der CPU.



[Slashchat]

wenn er 2 m2 einbaut, wird dann die gpu kastriert auf x12? hatt das mainboard keinen extra controller fuer den 2 m2 slot?



[Knighty]

Der 2. Controller hängt am Chipsatz und dieser ist mit 4 lanes an der CPU angebunden. Durch diese 4 lanes muss alles durch, was am Chipsatz angebunden ist.



[Deathangel008]

@Graue Eminenz:
warum dann die frage ob das brett wirklich zwei M.2-slots mit 4.0_x4 hat?

Storage
AMD Ryzen™ 5000 Series/ 3000 Series Desktop Processors :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support
AMD X570 chipset :
1 x M.2 Socket 3, with M Key, Type 2242/2260/2280/22110(PCIE 4.0 x4 and SATA modes) storage devices support

wo besteht da unklarheit?

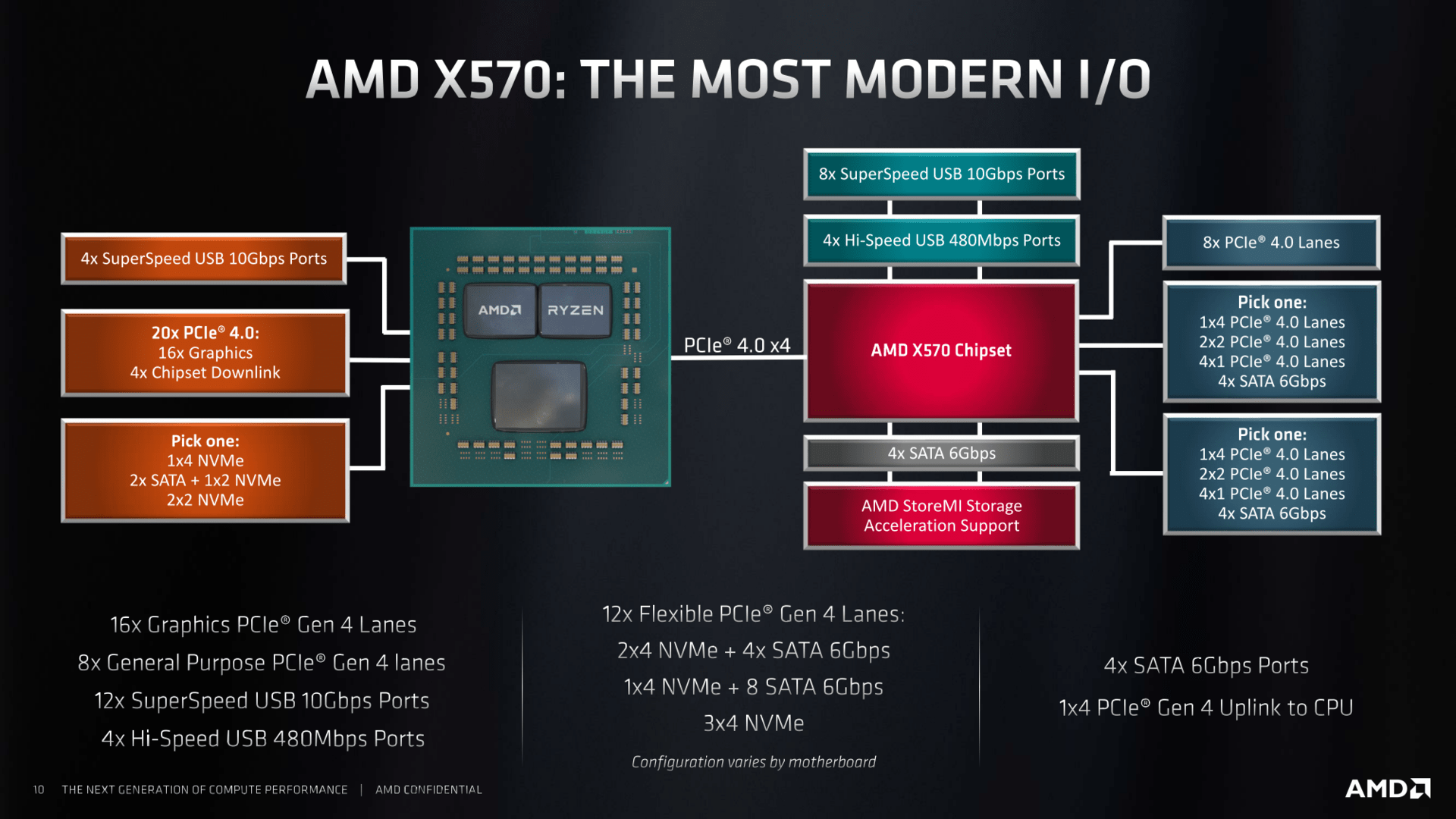

M.2_1 und PCIEX16_1 hängen hier an der CPU, M.2_2 und auch alle anderen slots/ports am chipsatz. der ist mit 4 4.0-lanes an der CPU angebunden. der X570-chipsatz an sich hat 16 PCIe4.0-lanes, aber die kommunikation zwischen chhipsatz und CPU erfolgt eben über nur 4 4.0_lanes.

AMDs X570-Chipsatz: Die erste Desktop-Plattform mit PCIe 4.0 im Überblick

@Slashchat:
auch an dich: guck doch mal in die specs.

x12 gibts nicht.



[Humptidumpti]

Damit ist eigentlich alles gesagt.



[Slashchat]

gut, also gehen ja doch die 2 m2 voll pcie 4.0 x4 und eine eine pcie gpu 4.0 x16 wie in meinem ersten post geschildert.



[Deathangel008]

@Slashchat: aber eben nicht komplett über die lanes der CPU.



[Graue Eminenz]

Ok, danke an alle für die Unterstützung!



[Slashchat]

naja wenn 4 lanes ueber den chipsatz gehen ist ja egal



[Knighty]

Da muss aber eben auch alles andere durch wie SATA, USB usw usf



[feidl74]

Da muss aber eben auch alles andere durch wie SATA, USB usw usf

von der bandbreite nicht das problem, wenn usb, m2 und sata nicht alle gleichzeitig volle pulle laufen^^



[Knighty]

Wird net problematisch sein, aber exklusiv ist der zweite Port eben auch nicht.
