ASUS U3S6 Controller - Frage

[ThePaw]

Hallo,

nutzt jemand von euch den o.g. Controller? Hab den jetzt bei mir eingebaut -> Motherboard ASUS P5KC (schwarzer PCIE Slot). Das Board steht zwar nicht auf der Referenzliste - aber bei amazon hab ich ne BEwertung gelesen, dass die Karte mit dem Board läuft.

Jedenfalls funktioniert´s auch soweit (hängt ne SSD und ne externe USB3.0 Platte dran). Was mich nur wundert, dass beim Booten nur PCIe x1 angezeigt wird . Im Handbuch des P5KC steht, dass der schwarze PCIe Slot bis x4 unterstützt.

2 x PCIe x16 (blue @ x16 mode, black @ x4 or x1 mode)

Vielleicht hat ja jemand ne Idee/nen Rat.

Danke

ThePaw



[DunklerRabe]

"or x1 mode"
Da steht doch bestimmt auch noch welche Bedingungen gelten müssen, damit der mit x4 oder x1 angebunden ist?
Der teilt sich vermutlich auch noch die Lanes mit irgendwas anderem.



[powerfx]

Was ist denn das für eine SSD? Wenn es irgendwas Aktuelles ist, kannst du das mit einem Benchmark überprüfen.
Bei PCIe x1 wäre mehr als ca. 200 MByte/s nicht möglich.



[ThePaw]

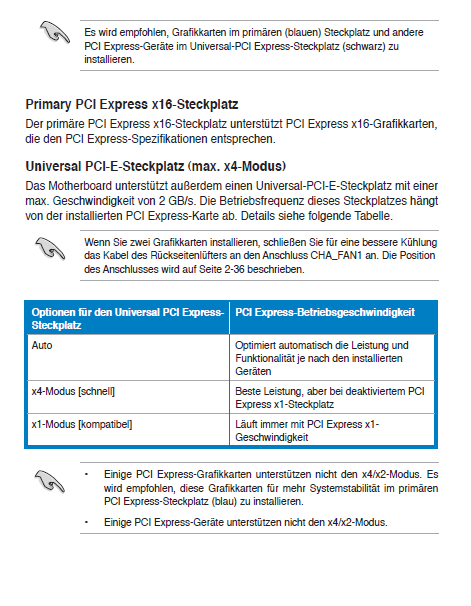

@DunklerRabe - keine Ahnung - im Handbuch steht das hier:
https://www.computerbase.de/forum/attachments/2011-06-13-13h44_11-png.236835/


@powerfx - ist ne Vertex2 - "alte" Baureihe -> 120GB


ThePaw



[DunklerRabe]

Das heisst es gibt Einstellungen für diesen Slot. Entweder im BIOS oder per Jumper auf dem Board. Das muss auch im Handbuch stehen.



[ThePaw]

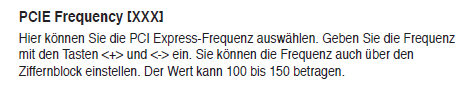

Hmm .. find nix im Handbuch .. nur was mit Frequenz Einstellung

https://www.computerbase.de/forum/attachments/2011-06-13-14h38_16-png.236844/

Was könnte das sonst sein ??

@powerfx - welches Benchmarktool kann ich zum Test verwenden ??



[DunklerRabe]

Hab mich grad auch mal durchs Handbuch geklickt und finde nix...
Hast du den PCIe x1 Slot ganz untem auf dem Board belegt?



[ThePaw]

Nee .. hab ich nicht ..

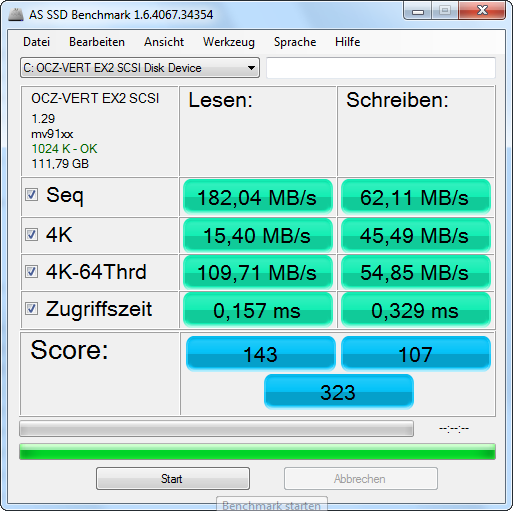

Benchmarktool hab ich grad gefunden - AS SSD
Hier der Screen ..https://www.computerbase.de/forum/attachments/2011-06-13-14h51_04-png.236852/

Mich verwundert das "SCSI" ..

NACHTRAG .. muss beim J-Micron trotzdem AHCI im BIOS eingestellt sein?? Da hab ich nämlich zwei IDE Brenner dran.

NACHTRAG zwei .. mit neuem MARVELL Treiber werden die Werte im Bench sogar schlechter .. sollte man eher die MS Treiber nehmen ??
https://www.computerbase.de/forum/attachments/2011-06-13-16h27_57-png.236878/

ThePaw



[powerfx]

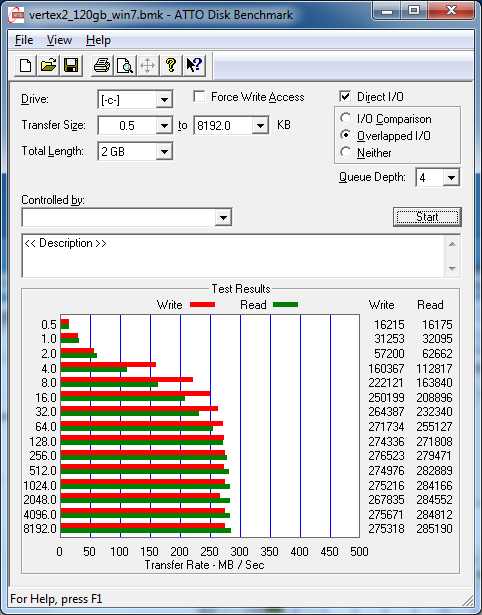

Nimm ATTO. Da sollte die Vertex 2 in der Spitze über 250 MByte/s erreichen.



[ThePaw]

Danke für den Tipp

Hmm .. komisch

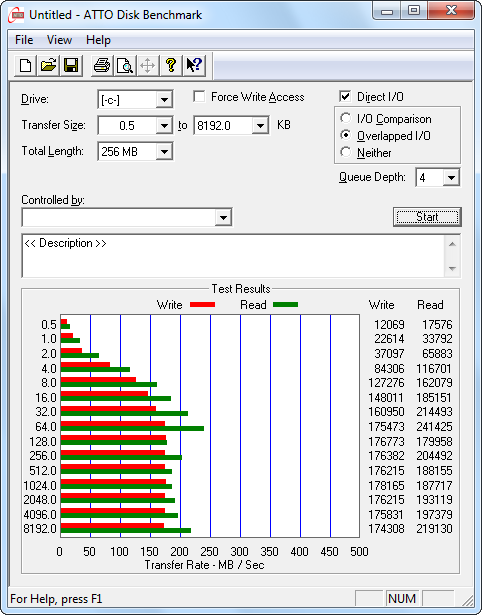

So sieht das mir aus:
https://www.computerbase.de/forum/attachments/2011-06-13-18h32_21-png.236890/

Kann das am PCI "Problem" liegen ??

ThePaw



[uNrEL2K]

Versuch mal im BIOS auf 4x zu stellen. Das interpretiere ich aus dem Handbuch https://www.computerbase.de/forum/threads/asus-u3s6-controller-frage.910311/#post-10062040



[ThePaw]

Danke,

muss ich nochmal im BIOS schauen. Die Frageist nur, wie dann meine ASUS 8600GT GraKarte zurecht kommt.

ThePaw



[bensen]

Der ist das völlig egal. Der x4 Slot teils sich nur ne Lane mit dem unteren x1-Slot. Wird dieser genutzt, wird aus dem x4 Slot ein x1 Slot.



[ThePaw]

OK .. werd ich morgen mal checken - komm ich heute nicht mehr zu

Ergänzung (15. Juni 2011)

Servus .. hab leider nichts im BIOS gefunden, wo man den PCIe Mode umstellen kann

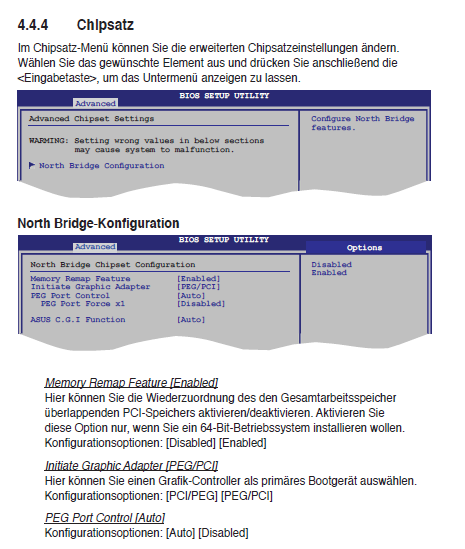

Kann es hiermit zutun haben ??
https://www.computerbase.de/forum/attachments/2011-06-15-18h17_06-png.237173/

ThePaw



[ThePaw]

Hallöle Experten,

die Mail kam grad vom Support auf meine Anfrage:

Sehr geehrter Kunde,


wir haben die Karte nicht auf diesem Board freigegeben, da Einschrankungen auftreten konnen, wie jetzt mit dem PCI-E 1x.

http://www.asus.de/Motherboards/Accessories/U3S6/

Technical Support Division ASUS Germany [M07M]

- Bitte fugen Sie einer Antwort immer den gesamten Schriftverkehr bei !

- Please always attach all previous mails !

Toll - hätt ich mal nicht auf die amazon.de Bewertung "reagiert"



[daywalker2806]

Habe auch die U3S6, noch Version 1... auf einem ASUS P5Q Premium...

ist mir am Anfang auch komisch vorgekommen, warum immer x1 angezeigt wird...??

Aber wenn man sich diesen Artikel duchliest ... http://www.behardware.com/news/10424/attention-sata-6-gbits-s-actuel.html ... kann man annehmen, das der Marvell Chip nur die Verbindung zur PCIe Bridge ausgibt - und die ist mit x1 und 5GT/s auch richtig so.

Die Anzahl der Lanes zwischen Mainboard und PCIe Bridge wird der Marvell Chip vermutlich gar nicht sehen - daher wird beim BIOS-Post auch nicht x4 stehen...



[ThePaw]

OK ... werd´s mal so laufen lassen. Wobei ich den Benchwert schon komisch finde ..



[uNrEL2K]

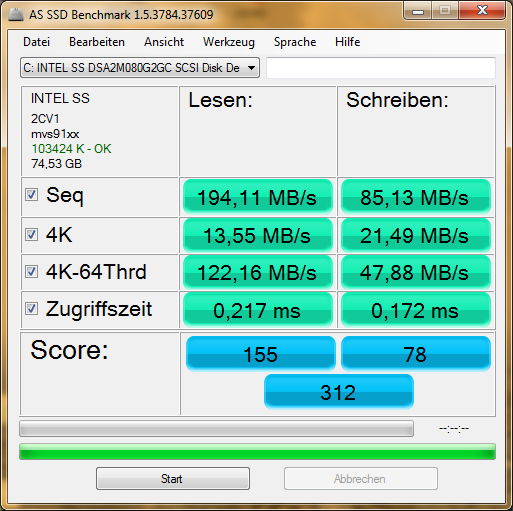

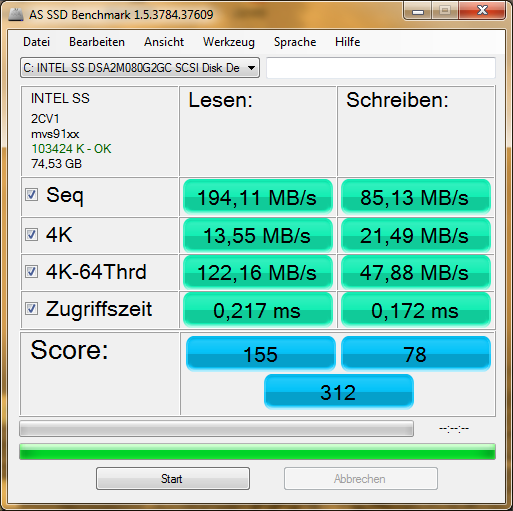

Schau dir mal meine Intel SSD X25-M G2 80GB an meiner U3S6 an. Die Asus ist korrekt eingerichtet (im PCIe 16x@PCIe 4x Slot)

Deine Werte scheinen normal zu sein.

Das BIOS der U3S6 bzw. des Marvell's sollte beim hochfahren "PCIe 1x 5 Gb/s"



[ThePaw]

Das steht bei mir auch - und hinter der SSD steht 3Gb/s



[uNrEL2K]

Jo, dann passts ja.

Neuste Marvell Treiber gibts immer hier.
