ATI Radeon 9800 Pro elektronischer Baustein zerbrochen

[jfw]

Hallo,

ich habe eine Grafikkarte mit einem zerbochenen elektronischen Baustein.

Es handelt sich dabei um einen elektronischen Baustein mit der Aufschrift

1. Zeile H33AL

2. Zeile EDS

3. Zeile 6912



Der Baustein ist ca. 4mm X 4mm groß und hat auf 2 Seiten jeweils 4 Kontakte,
die auf die Platine gelötet sind.

Der Baustein sitzt auf einer Grafikkarte ATI 9800 Pro und es ist ein Kühler aufgeklebt.


Die Suche im Internet bringt mich nicht weiter.

So bin ich auf dieser Seite angekommen.

Eine Forensuche hat mich jedoch nicht weitergebracht.

Das Bausteinoberteil ist mit dem Kühler abgerissen und ich hätte es gerne wieder repariert,

finde jedoch keinen neues Teil.

Wenn vielleicht jemand eine Möglichkeit hat, an ein Ersatzteil zu kommen, oder vielleicht kann mir jemand einen Hinweis geben, wie ich mir eines Beschaffen kann.

Ein Bild von der Karte und dem abgerissenen Teil kann ich bei Bedarf hochladen.

Ich hoffe das mir jemand weiterhelfen kann.



[Commander Alex]

Willkommen im Forum,

Bild wäre mal gut.

Aber ich vermute mal es ist irgend ein normales IC mit 2x4Pins, das Teil dann zu finden könnte verdammt schwer sein, müsste man in Datenblättern nach schauen.



[jfw]

Hallo und Danke für die nette Begüßung.

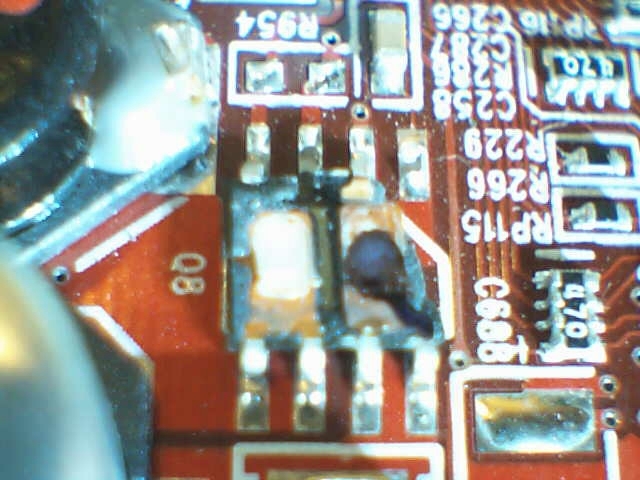

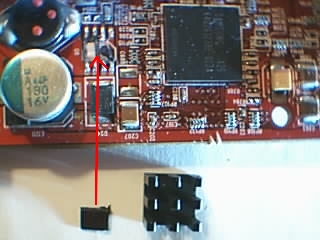

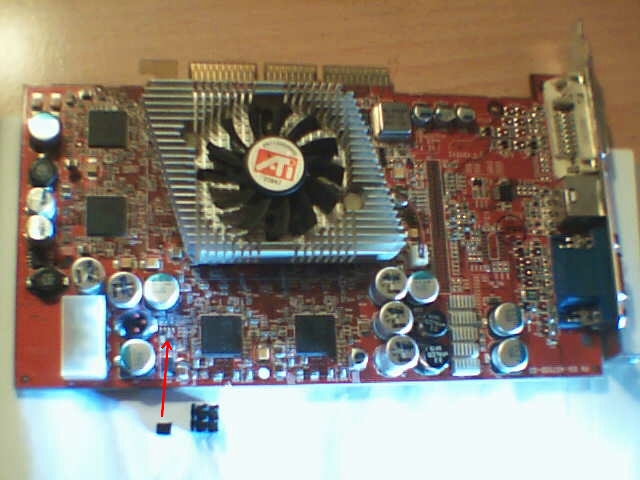

Ich habe 4 Bilder zu der defekten Grafikkarte.
Ich hoffe das jemand etwas damit anfangen kann.



[Johannes66]

Falls es sich bei Deinem Text um einen Lesefehler handelt, könnte es ein

FDS6912
Dual N-Channel Logic Level PWM Optimized PowerTrench MOSFET sein.

Den solltest Du finden.



[Commander Alex]

Könnte das Schätzchen sein:
http://www.mercateo.com/p/139-1467986/MOSFET_DUAL_N_SMD_8_SOIC_Typ_FDS6912.html

Evtl. hast du ja einen Elektronikhändler in der nähe der so was besorgen kann.



[jfw]

Das habe ich gefunden

FDS6912 MOSFET, DUAL, N, SMD, 8-SOIC Typ:FDS6912

das Bild dazu passt auch, ich konnte es nicht kopieren.

Das mit dem Lesefehler scheint zu stimmen

Wenn das Teil verkehrt wäre, was kann der Grafikkarte passieren?



[Commander Alex]

Im schlimmsten Fall fackelt dir die Graka ab, nimmt dein Board mit, dein Netzteil brennt durch und zerschießt die ganze Hardware
Aber die Wahrscheinlichkeit ist eigentlich gleich Null.

Vermutlich verreckt da nur die Graka und fertig oder es passiert gar nix, genau kann man das halt nicht sagen.

Aber wenn das Bauteil genauso aussieht, also Bezeichnung usw. sollte normal nix passieren.



[roxXx]

Sie würde nicht funktionieren oder sogar Kurzschlüsse produzieren.

Und falls du nicht so geschickt bist und noch nie gelötet hast dann würde ich dir empfehlen den Reparaturversuch sein zu lassen .



[jfw]

Hallo und besten Dank für die schnelle Hilfe.
Ich besorge mir das Teil und Löte es auf die Karte.
Bezugsquelle habe ich bei der Suche im Internet gefunden.
Das Teil für 3 Teuronen.
Wenn ich fertig damit bin, werde ich euch das Ergebnis senden.
Bis dann.



[jfw]

Hallo an alle und nochmals Danke für eure Mithilfe.
Ich habe das Ersatzteil heute bekommen und es gleich eingelötet. Nun schreibe ich diesen Beitrag mit dieser Grafikkarte, es hat also super funktioniert.
Und nun bis zum nächsten Problem, aber das gehört in eine andere Ruprik.
Tschüß
