Audio-Splitter

[Po_seidon]

Liebes Forum

Ich bin auf der (erfolglosen) Suche nach einem Audiosplitter. Ich möchte nämlich ausgehend von meinem PC-Audioport (3.5mm Klinken Buchse) meinen Lautsprecher anschliessen (3.5mm Klinken Stecker) und zum anderen einen weiteren Anschluss freihaben für meinen Kopfhörer (3.5mm Klinken Buchse). Der Splitter muss somit das Ausgangssignal auf einen Stecker und eine Buchse aufsplitten.

Wo finde ich am ehesten diesen Splitter? Oder hat jemand ein konkretes Angebot?

Vielen Dank im Voraus für eure Antworten

Freundliche Grüsse

Po_seidon



[deveth0]

Da kannst du jeden X-beliebigen Splitter nehmen (zb https://www.amazon.de/Splitter-UGREEN-Klinken-Adapter-Versilbern/dp/B00LM0ZGK6/) und für dein Buchse-Buchse Problem noch ein Aux Kabel (zB https://www.amazon.de/Wentronic-Aud...UTF8&qid=1491376431&sr=1-4&keywords=aux+kabel)



[Candy_Cloud]

Nur eines Beachten, die gesamt Impedanz ist immer kleiner als die kleinste Teilimpedanz. (Widerstände in Parallelschaltung)

Das hat zur Folge, dass dein Headset leiser wird als ohne Splitter.



[deveth0]

Wenn du den Kram nicht parallel betreiben willst könntest du dir auch einfach einen Umschalter holen:
https://www.amazon.de/König-CMP-SWI...76911&sr=8-1&keywords=audio+umschalter+klinke



[Po_seidon]

@deveth0 Vielen Dank für Ihre Antwort. Ein Splitter allein wäre natürlich die elegantere Lösung gewesen. Aber werde es wohl so realisieren müssen. Danke für die Links.

Ergänzung (5. April 2017)

@Candy_Cloud Vielen Dank für den Tipp.



[inge70]

wäre es nicht besser man installiert ein AudioFrontpanel in den PC, oder ist das ein Laptop?



[BobBarker]

Ich war auch bereits vor Jahre auf der Suche nach genau so etwas. Habe es mir schlussendlich selbst gebaut.

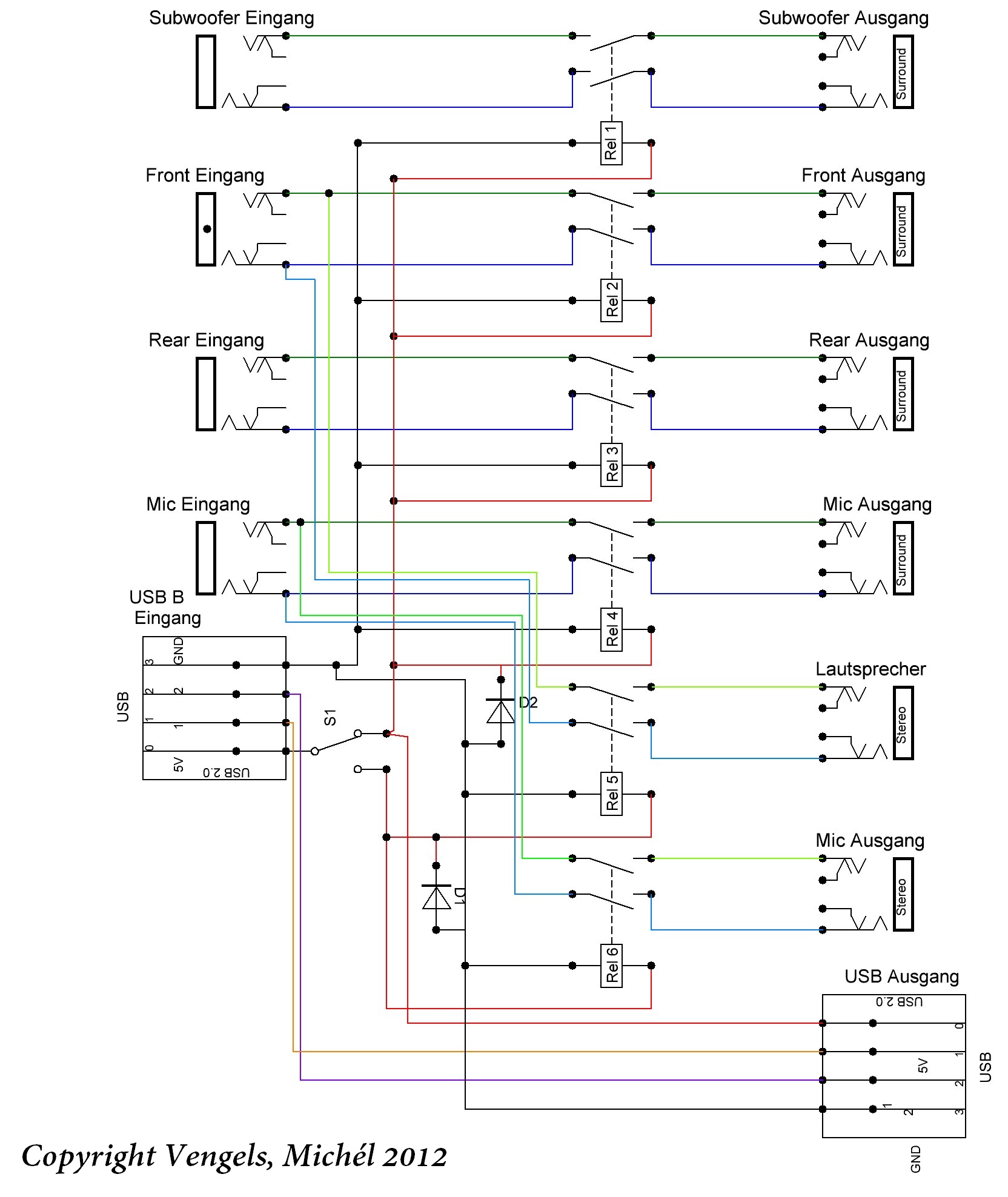

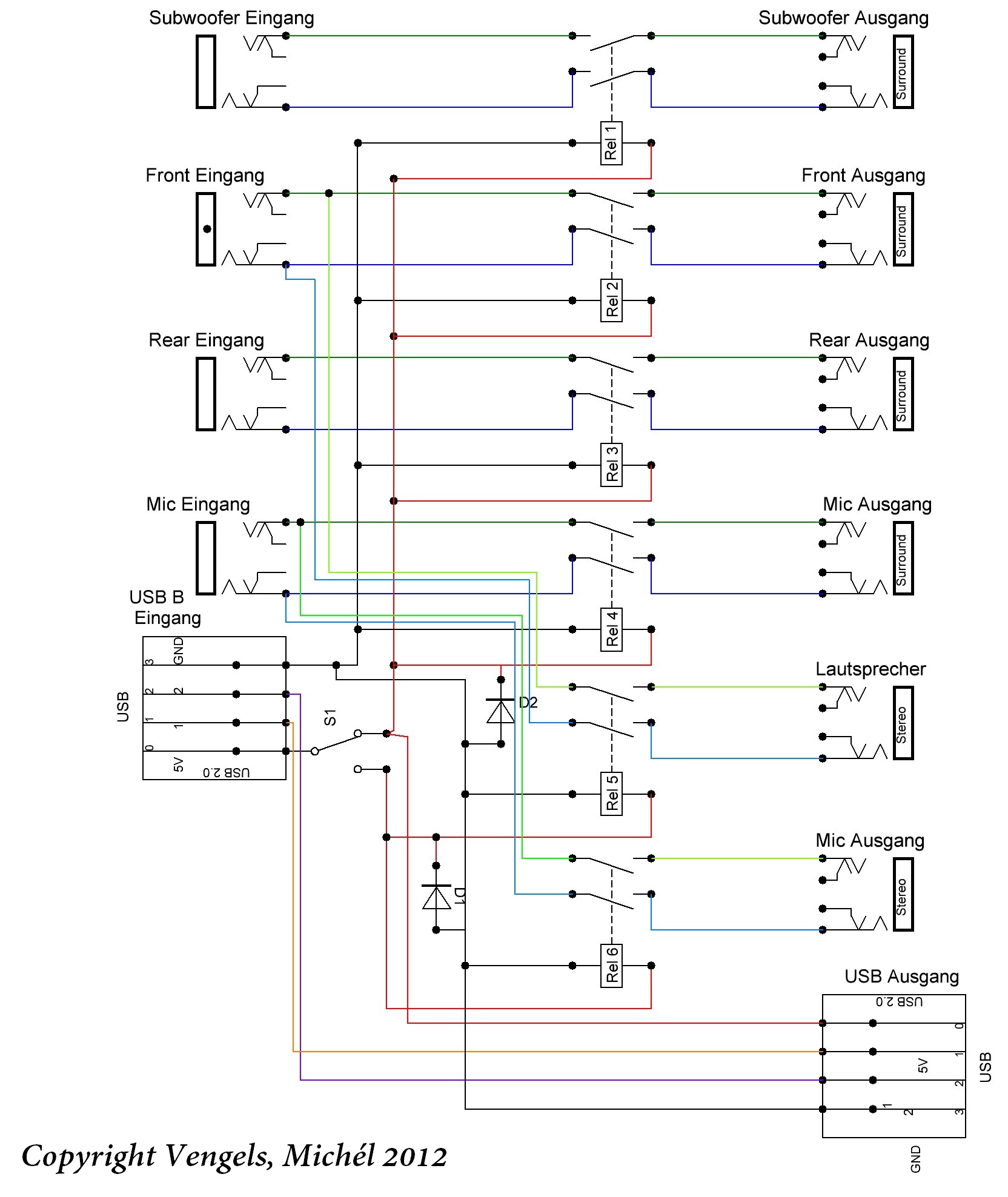

Schaltplan im Anhang, verwendete Bauteile:
Elfein Relais ECO 824M 2Q39 113 Ohm Spulenspannung 5 VDC Kontakte
2 Schließer Kontaktgabe durch Quecksilberfilm dadurch prellfrei.
Einbaulage beachten Größe H32mm x9x12mm Größe H25 L29 B12,5 mm



[Po_seidon]

@inge70 Danke für die Idee. Ein Einbau ist jedoch nicht möglich da mein PC keinen Fronteinschub bietet.

@BobBarker Vielen Dank für den Schaltplan, ist eine Überlegung wert.
