Baue Gaming Pc zusammen-Brauche etwas Rat

[Heico55]

Hallo,
wie oben beschrieben baue ich (zum ersten mal) ein Gaming pc zusammen

Aktueller Stand :

Mainboard eingebaut,
Chip eingebaut,
Ram eingebaut,
Netzteil eingebaut,
Graka eingebaut,

Brauche nun Rat wegen des Kabel Managemants.


Einzelteile :
siehe Empfehlung von PCTüftler (Aber statt i7 habe ich i5 6600k gekauft ): https://www.computerbase.de/forum/threads/gaming-pc-fuer-1400-euro.1515528/



[mugam]

Und was willst du jetzt konkret zum Kabelmanagement wissen?



[AdoK]

Woran scheitert es denn?

An den Anschlüssen des Frontpanels?

Die sind doch auch im Handbuch mit einer Kurzbeschreibung versehen.



[BamLee2k]

Ein kleiner Tip von mir
https://www.computerbase.de/forum/t...sammenbau-jetzt-auch-in-deiner-naehe.1249024/

Wenn du nicht so viel Ahnung hast, kannste dir hier Hilfe suchen.



[Odessit]

Kabelmanagement Tipps:

-Gehäuse kaufen, was dieses unterstützt

-immer erst die dicken Kabel anschließen, Lüfter zum Schluss

-meistens zieht man wieder einige Kabel ab, um sie besser zu verlegen, man tastet sich heran



[Rollensatz]

Du solltest deine Frage konkreter stellen...



[Heico55]

Wo ich welches Kabel einfügen muss



[mugam]

Geht's ein bisschen konkreter ?

Frontpanelkabel (Power-Switch, Power-LED, Reset, HDD-LED ...)?
Netzteilkabel (24pin ATX, 8pin-CPU, Grafikkartenstrom, SATA-Strom ...) ?
SATA-Datenkabel?

Erstmal das 24pin-ATX-Stromkabel und das 8pin-CPU-Stromkabel verlegen, diese sind ja an dem BeQuiet-Netzteil fest angeschlossen.



[seyfhor]

Kabelmanagement bezeichnet doch meines Wissens nach wie man die Kabel am besten und schönsten verlegt.
Wenn Du nur zu *piiiep* das Handbuch zu lesen um die Kabel anzuschließen.....
Ähm und nicht den CPU Kühler vergessen!



[Heico55]

Geht's ein bisschen konkreter ?

Frontpanelkabel (Power-Switch, Power-LED, Reset, HDD-LED ...)?
Netzteilkabel (24pin ATX, 8pin-CPU, Grafikkartenstrom, SATA-Strom ...) ?
SATA-Datenkabel?

Erstmal das 24pin-ATX-Stromkabel und das 8pin-CPU-Stromkabel verlegen, diese sind ja an dem BeQuiet-Netzteil fest angeschlossen.

Muss alles einfügen !

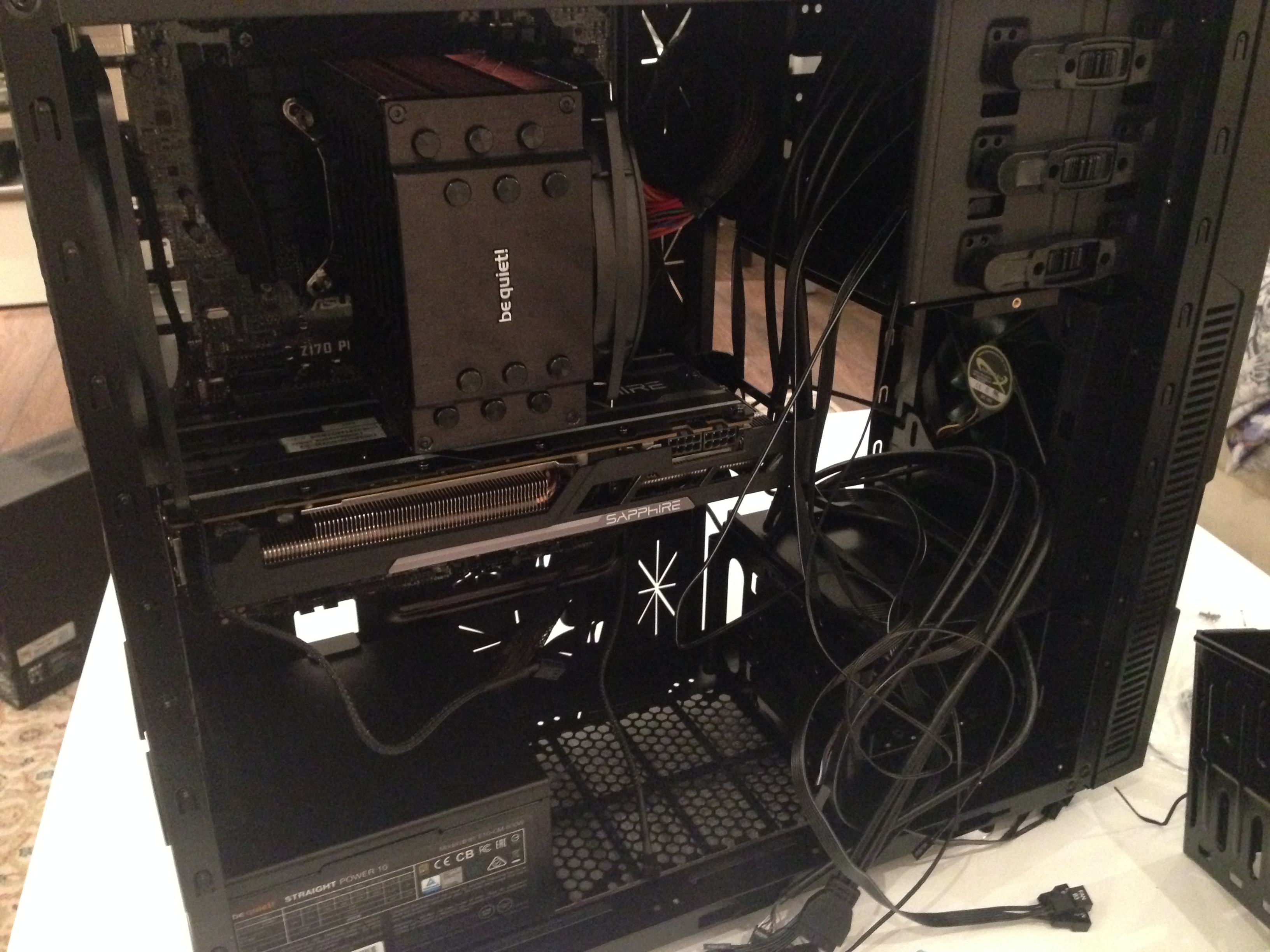

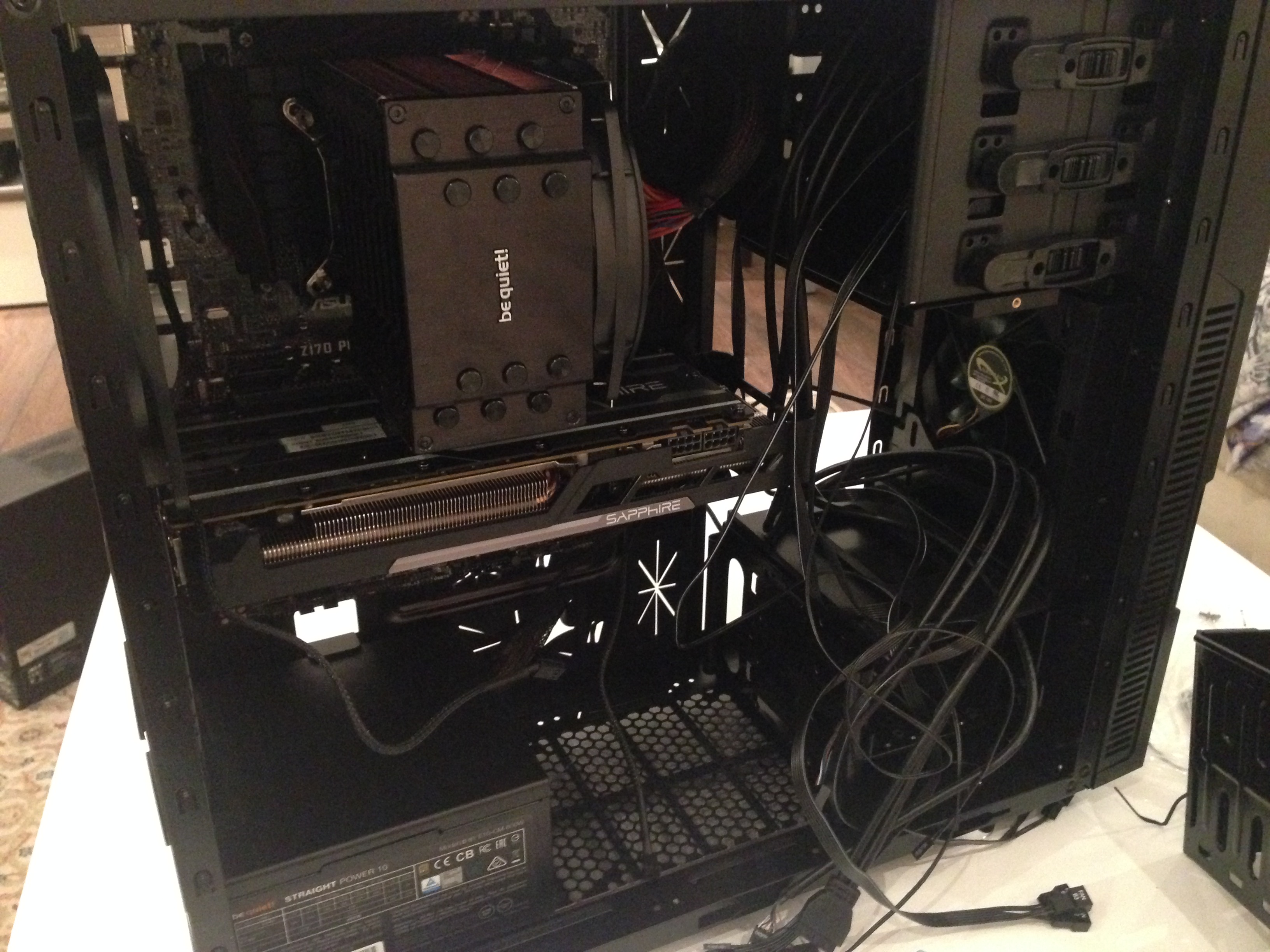

Hier ein Bild:






ich weiss nicht was zu was gehört :S



[mugam]

Schon mal was von Handbüchern gehört ??
Du solltest dir echt jemanden suchen, der Ahnung hat.

Auf deinem Bild sieht man einen internen USB3.0-Stecker,
Lüteranschlüsse der Lüftersteuerung des Nanoxia-Gehäuses,
Frontpanelkabel ....

Den Anschluß für das 24pin ATX-Stromkabel hast du ja offensichtlich gefunden, ist der 8pin-CPU-Strom auch schon angeschlossen ?

Die Kabel, die vom Gehäuse kommen für Stromschalter, USB, Audio sind doch beschriftet ...

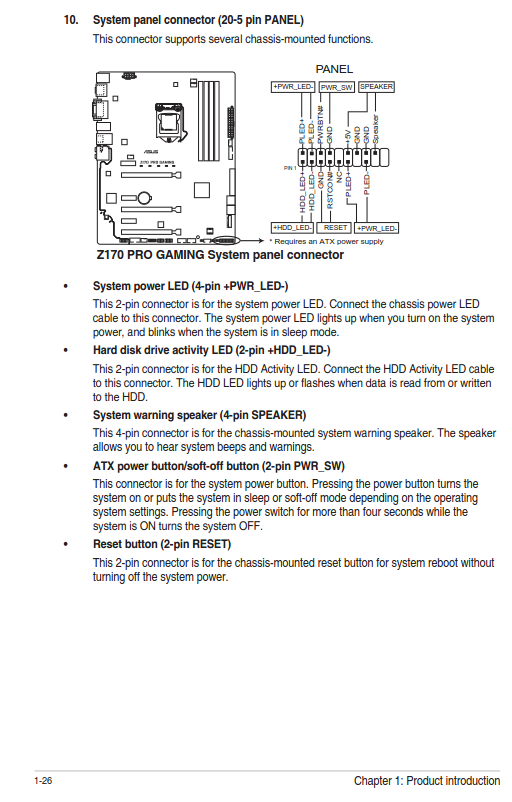

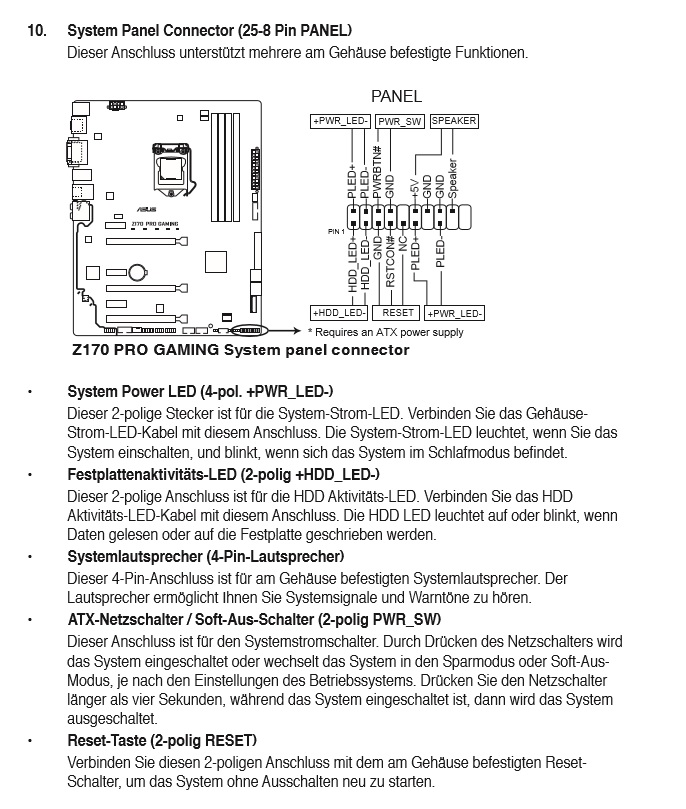

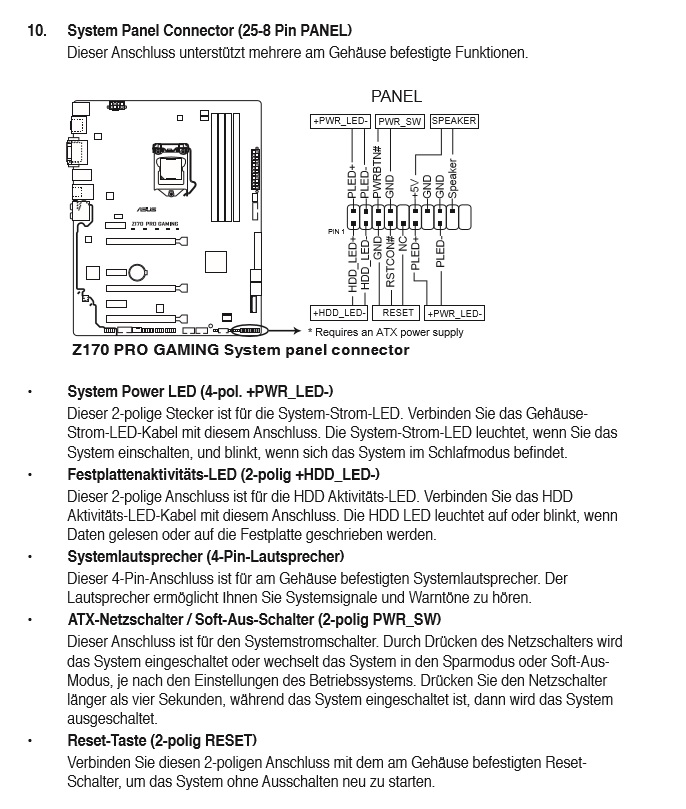

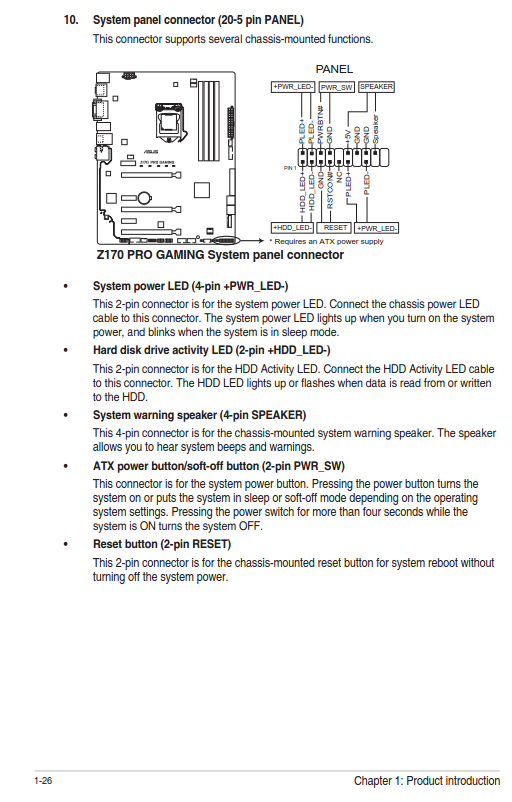

Power-Switch, Power-LED, HDD-LED, Reset kommen auf den Frontpanel-Anschluß rechts unten in der Ecke.
Belegung steht im Handbuch ...

Und wenn du ein Problem mit dem englischen Handbuch hast, auf der Asus-Homepage gibt's eine deutsche Version zum Download ....



[Heico55]

danke dir , was ist 8 pin cpu strom ?



[mugam]

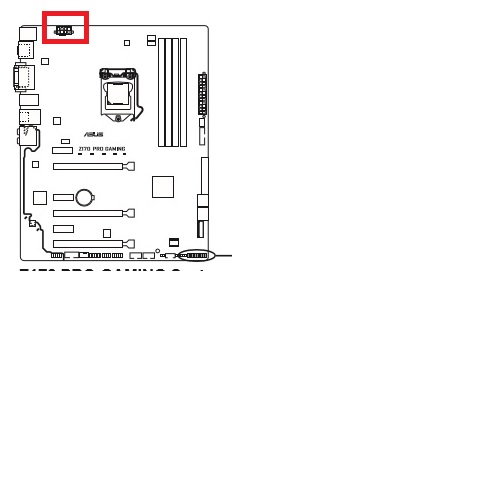

Der 8-polige Stromanschluß links oben am Motherboard ....

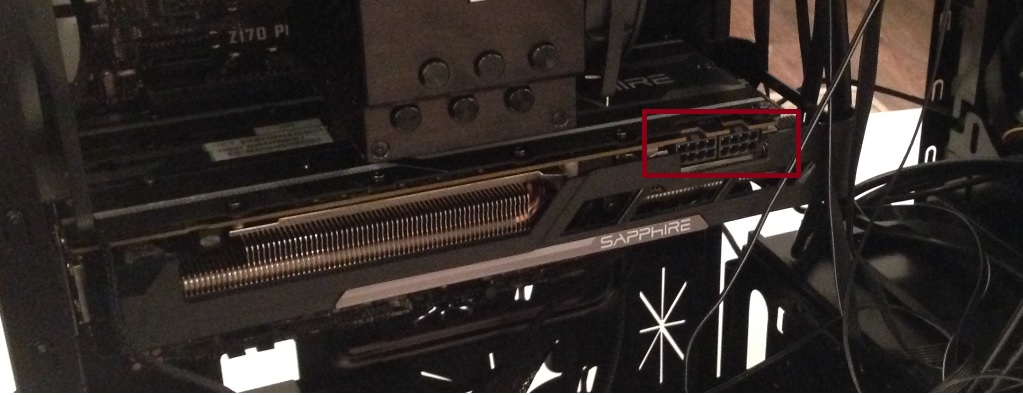

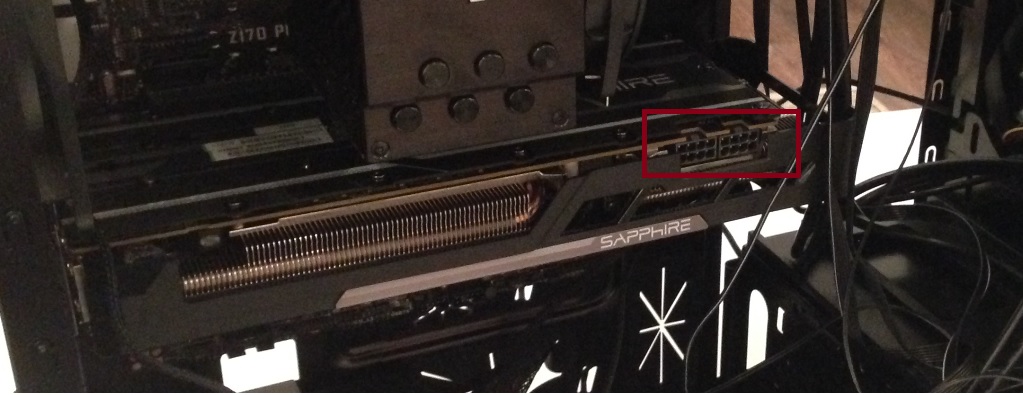

Die Grafikkarte braucht natürlich auch ihre beiden Stromanschlüsse ....



[Heico55]

achso, und mit welchem kabel verbinde ich das ?



[mugam]

RTFM - Read the Fucking Manual - Lies das verdammte Handbuch ....



[Heico55]



[mugam]

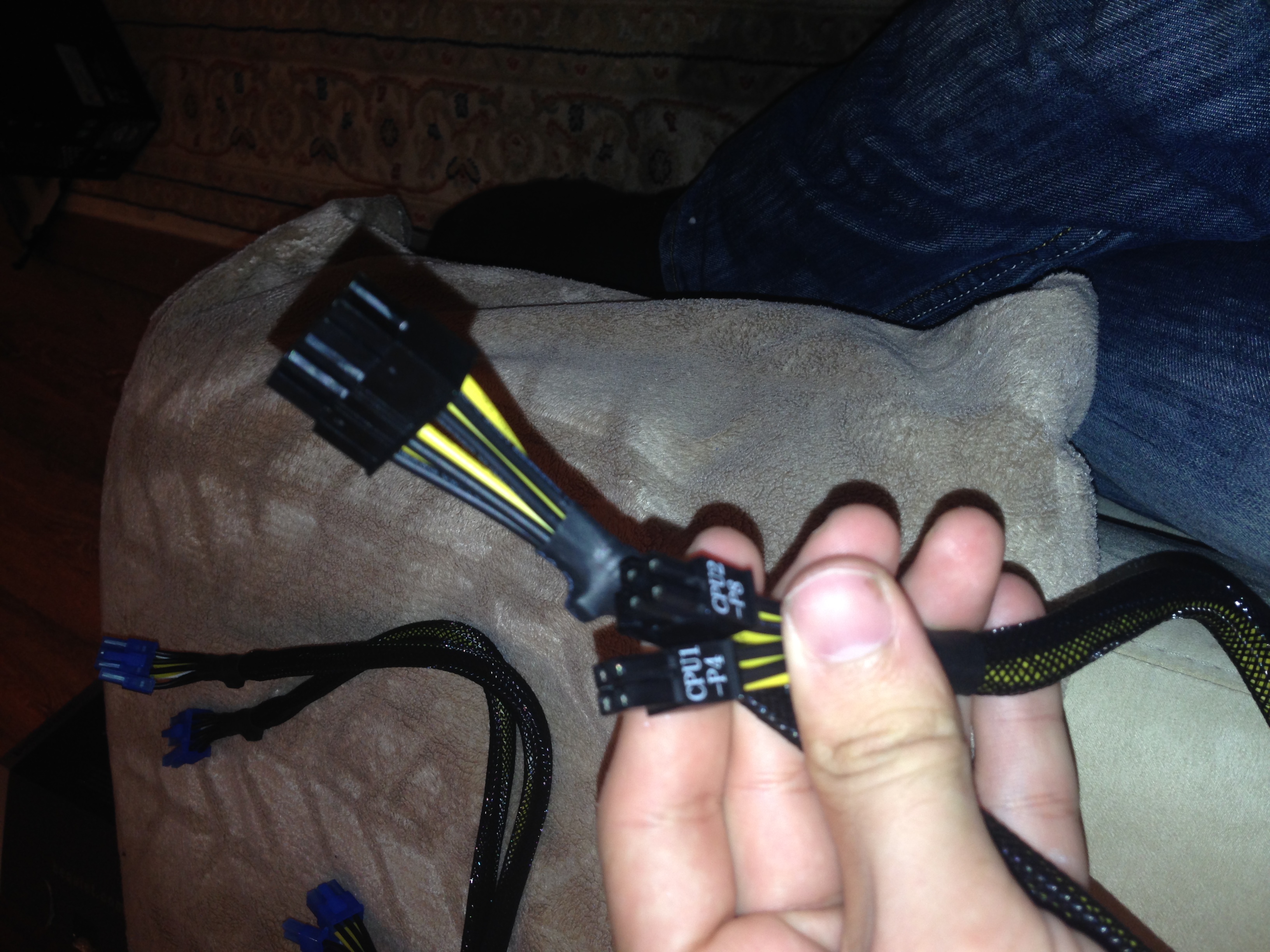

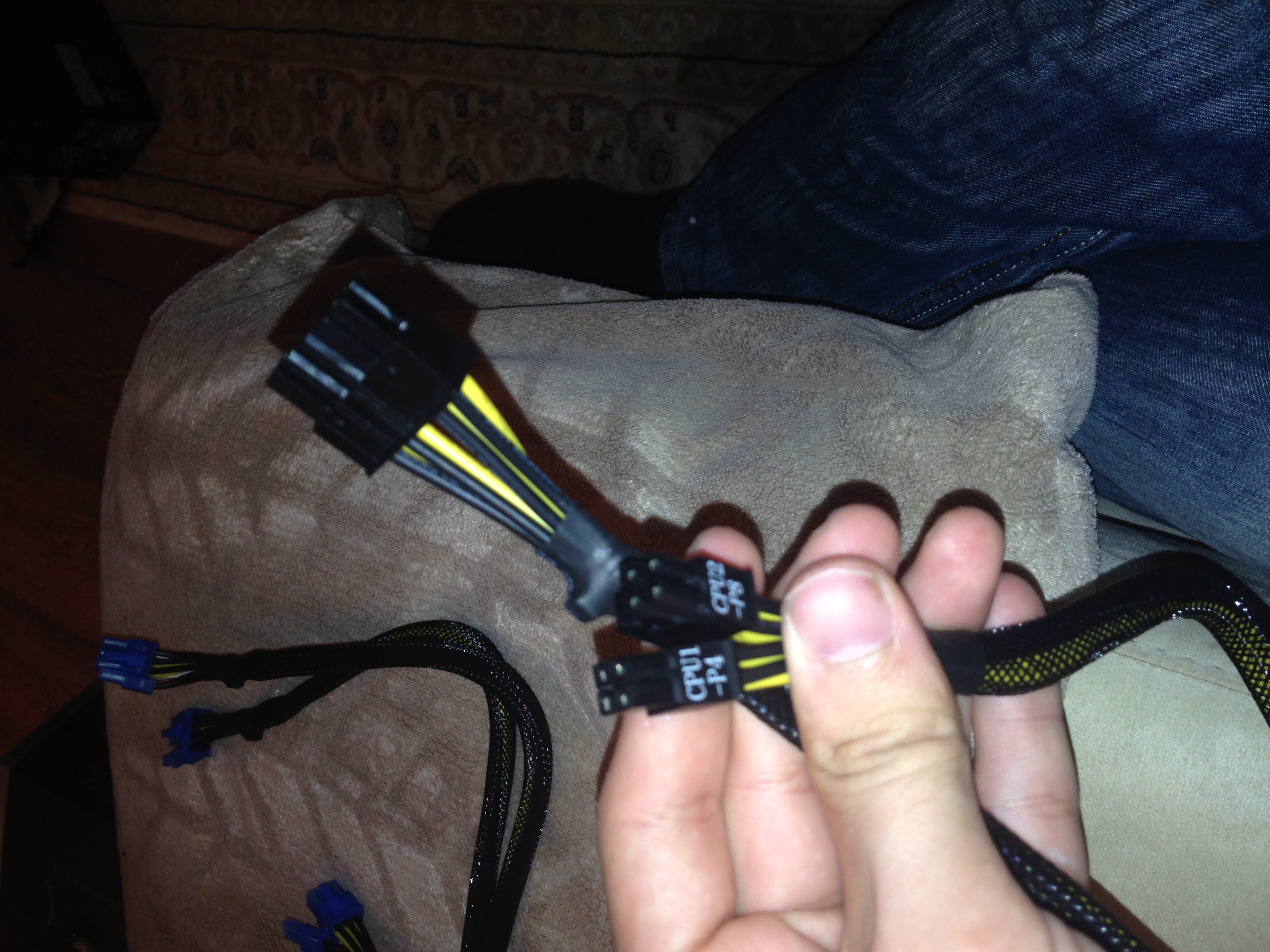

CPU1-P4 und CPU2-P8 gibt zusammen den 8 poligen CPU-Stromstecker und gehört aufs Motherboard ...

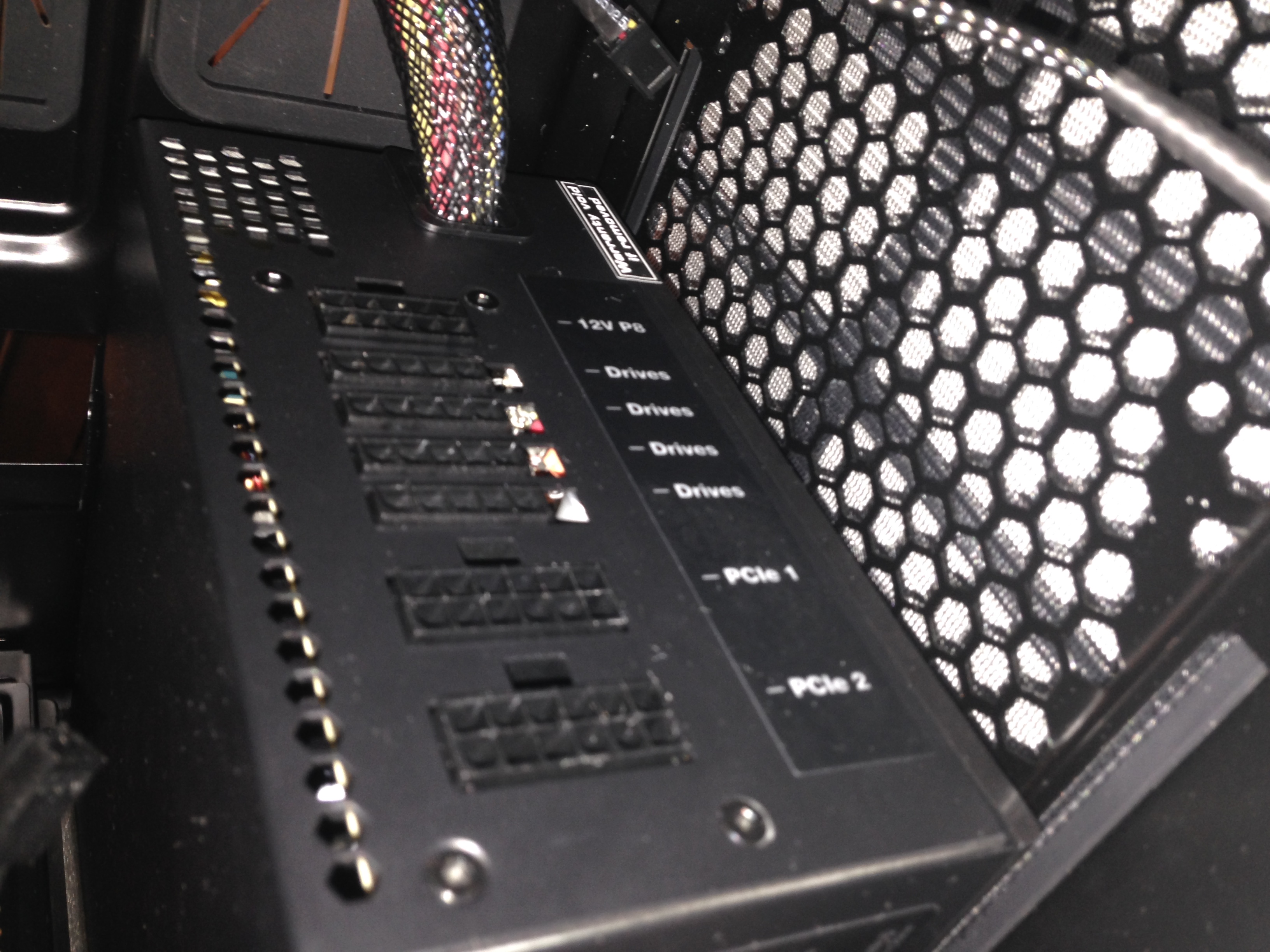

das andere Ende von dem Kabel gehört am Netzteil da rein wo 12 V P8 steht ... steht alles im Handbuch ....

Die Kabel mit den blauen Steckern (6+2pin) im Hintergrund sind für die Grafikkarte ....



[Heico55]



[mugam]

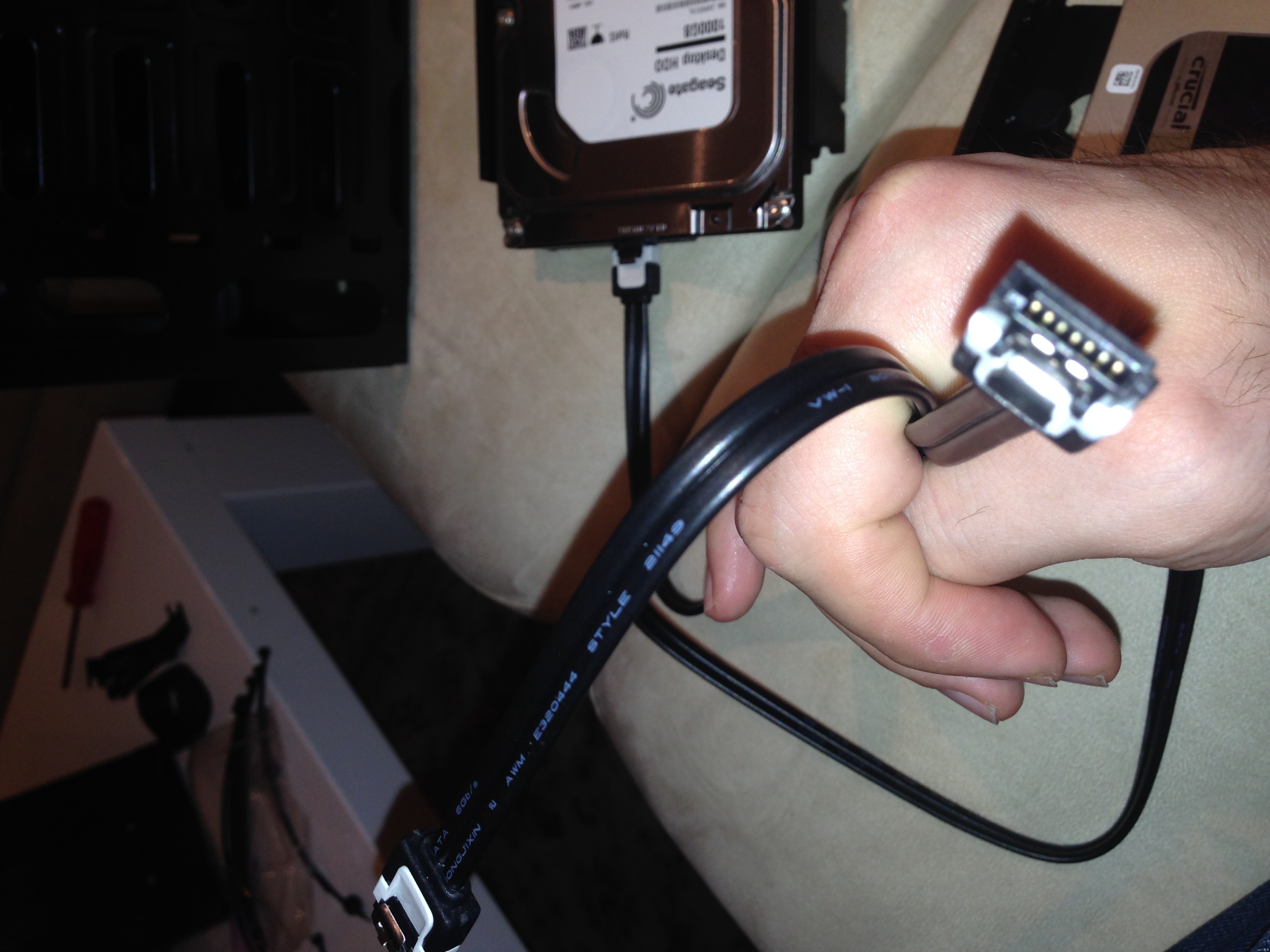

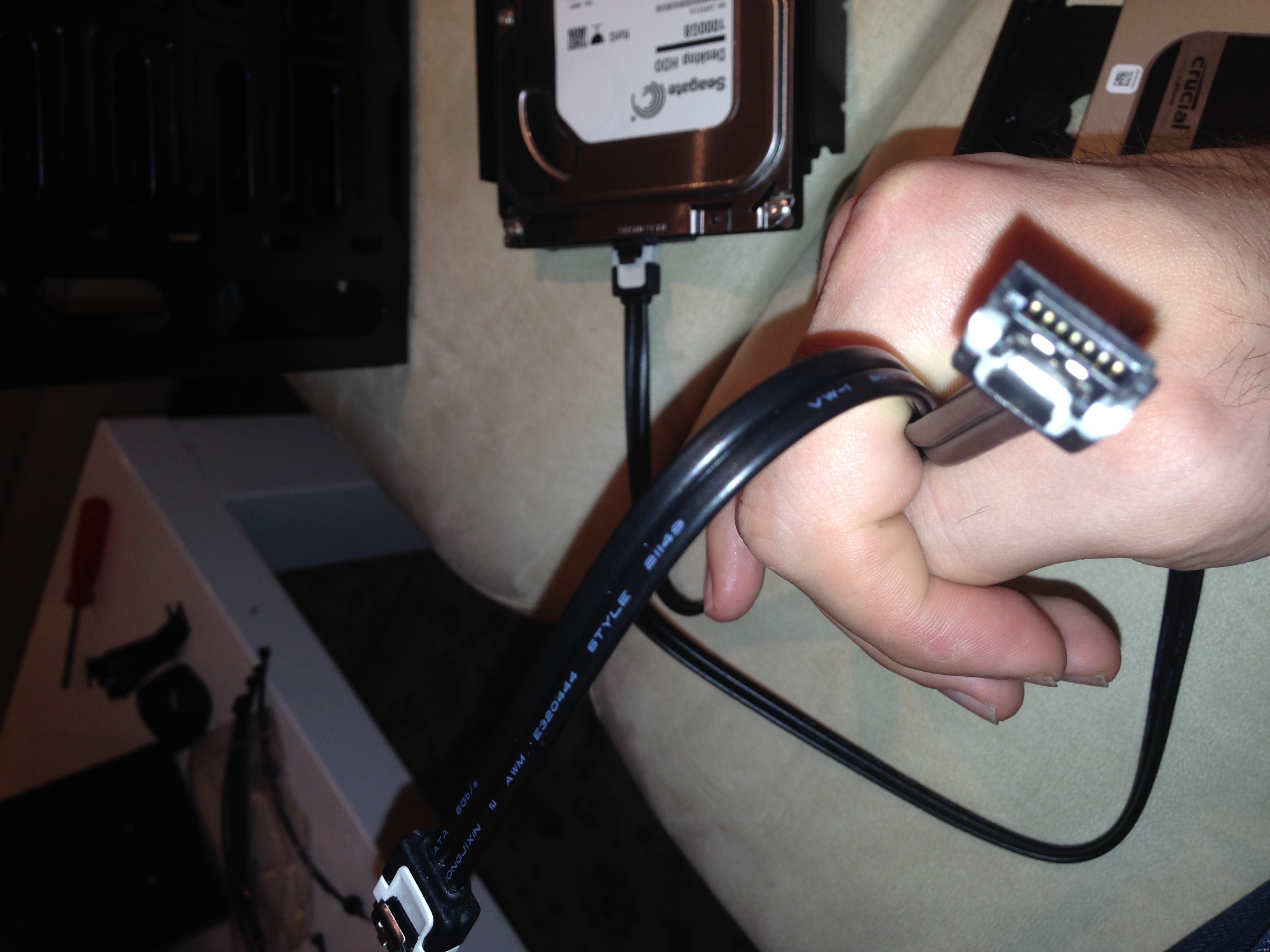

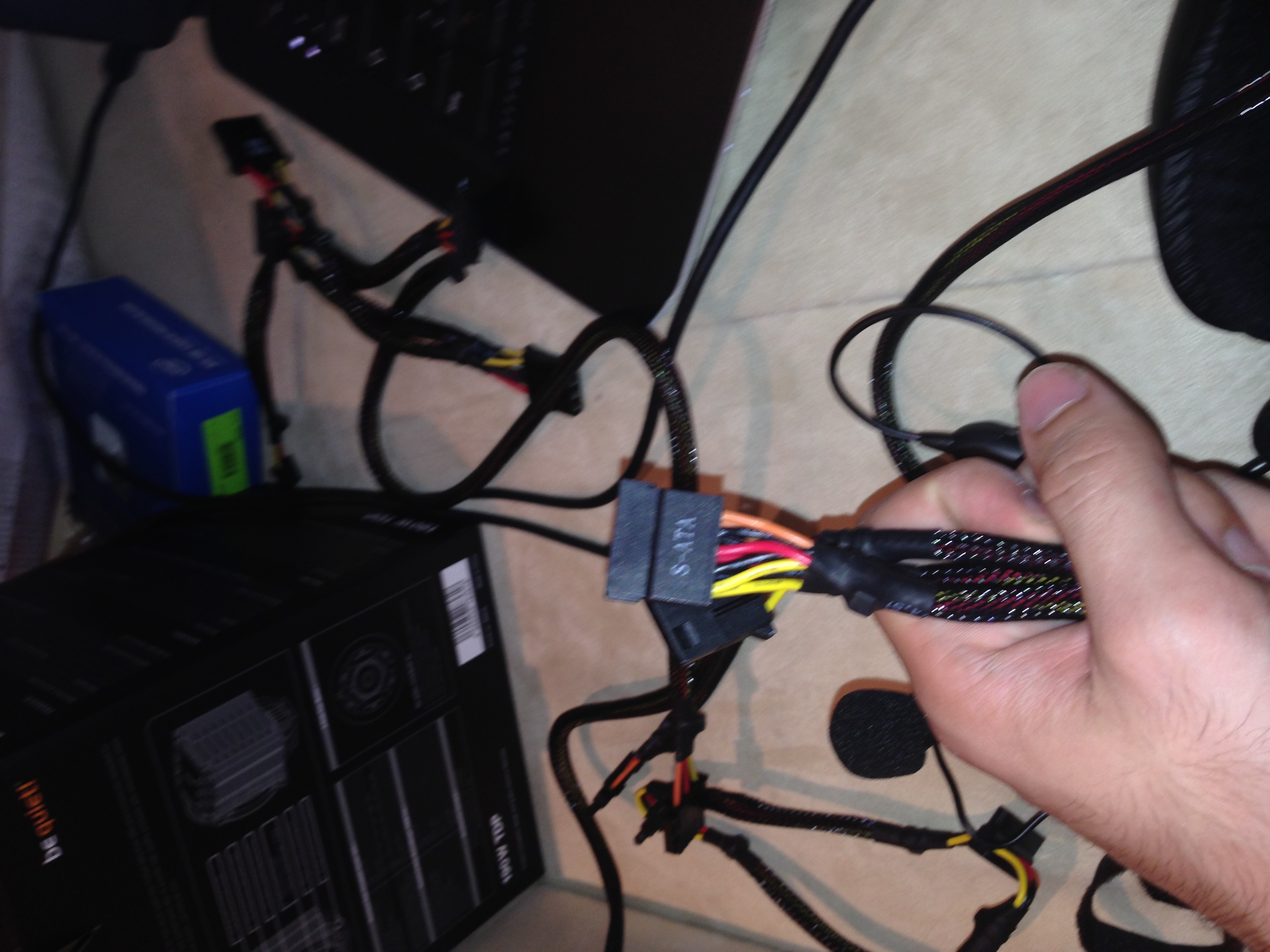

1.) SATA Stromkabel - Sind mehrere Stecker an einem Kabel, der gezeigte gehört ans Laufwerk, und dann ist da noch ein Stecker dran, der bei Drives ins Netzteil kommt.

2.) SATA Datenkabel

So, und jetzt bin ich raus, ein bisschen Eigeninitiative musst du schon aufbringen ...



[Heico55]

was kann ich damit anfangen ?




Danke dir !
