Bequiet Netzteil, Frage zur Stromversorgung

[Maradain]

Hallo,

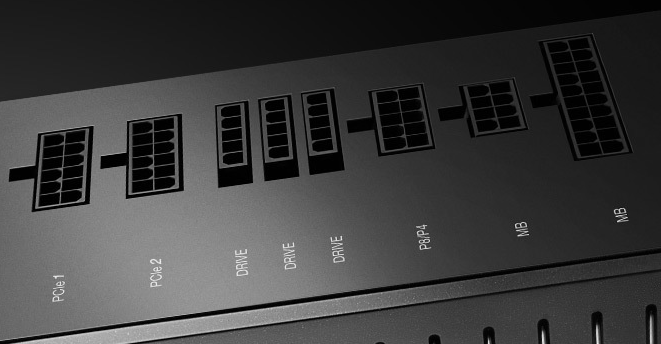

wie Ihr auf dem Bild sehen könnt hat das BeQuiet Netzteil 750 watt zwei Mainboard Anschlüsse zur Stromversorgung. 24 Polig und 8 Polig.
Mein Mainboard hat nur den 24 Poligen, einen 8 poligen gibt es nicht. Allerdings hat das Kabel welches beiliegt auch 2 Stränge, 8 polig und 24 polig. Ich habe jetzt den 24 poligen mit dem Netzteil und Mainboard verbunden und den 8 poligen komplett ignoriert - gibt
ja auf Mainboard Seite auch keine Möglichkeit den irgendwo unterzubringen.
Ist der 8 polige für ältere Mainboards oder für "HIgh class" Mainboards die mehr Strom ziehen?
Besten Dank für ein kurzes Feedback.



[cartridge_case]

Schweigt sich die Anleitung dazu wirklich aus? Kann ich mir nicht vorstellen.

Welches Mainboard hast du denn?



[CrankAnimal]

Also wenn ich richtig zähle, hat der rechte Mb Anschluss nur 20 Stück.

Bei meinem Seasonic ist es so, dass auch vom NT 2 Kabel in den einen 24 poligen Stecker am Mainboard gehen.
Aber mein Vorredner hat alles wichtige gesagt, Handbuch lesen. Infos zur Hardware fehlen.



[RaptorTP]

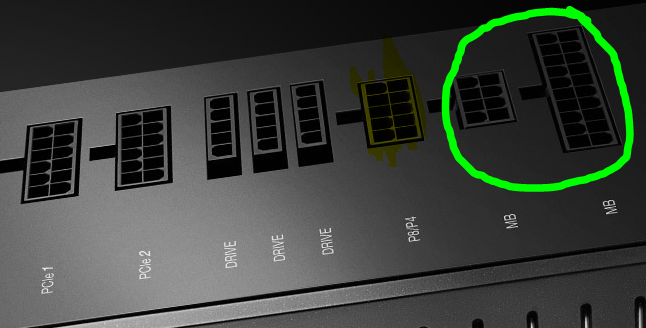

grün - 24pin

gelb für 4/8/12pin aufm Board

schau dir bitte mal die Kabel an dann wird es klar.

Denk mal die haben dort die 12V Schiene getrennt (nicht sicher) würde aber Sinn machen, wenn man sich das so anschaut.



[xxMuahdibxx]

ein Mainboard was keine 4 oder 8 Pin CPU Power hat ... wie alt ist denn der Kram ?

wäre natürlich gut wenn man immer alle Hardware nennt um die es geht.



[RaptorTP]

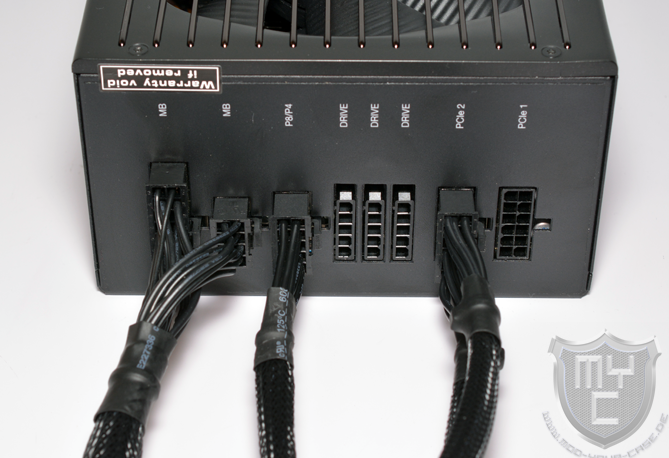

so muss das:

Quelle: http://myc-media.de/be-quiet-straight-power-11-650w/

schrott dir bitte nicht deine Hardware



[cartridge_case]

Maradain​

Zuletzt gesehen Vor 3 Minuten · Betrachtet das Thema Bequiet Netzteil, Frage zur Stromversorgung

Du darfst auch antworten!

Ich verstehe das immer nicht.



[KnolleJupp]

Die beiden mit "MB" gekennzeichneten Anschlüsse brauchst du natürlich beide!
Denn beide gehen auf das 20+4Pin Kabel zur Stromversorgung des Mainboards.

Der danebenliegende, mit "P8/P4" beschriftete Anschluss ist für das Kabel für den 4/8-Pin Stromanschluss auf dem Mainboard für die CPU.
Sollte dein Mainboard tatsächlich keine separate CPU-Stromversorgung haben, was bitte ist das dann für ein uraltes Mainboard?



[Maradain]

Hallo, ist nen MSI B550 Gaming plus und hat nen 8 PIN CPU Power. Dafür liegt ein extra Kabel bei. Aber ich habe eben beim Stromkabel für das Mainboard (nicht CPU) 2 kabelstränge. 8 Pin + 20 Pin. Kann aber auf mainboard seite nur nen 24 Pin reinmachen, der 8 Pin hängt da in der Luft.

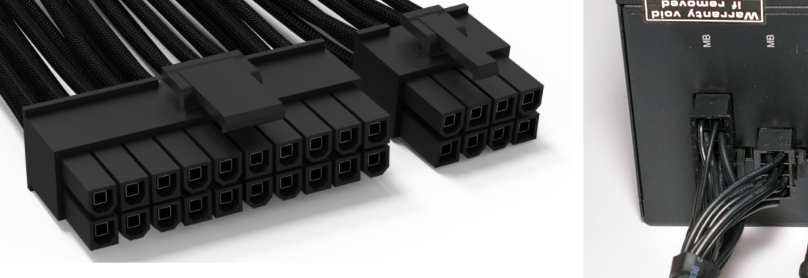

Kabel:

Mainboard 24 PIn Anschluss (ich habe aber so gesehen 32 Pins [24+8])

Besten Gruß

SRY, antworten dauert immer etwas, hab nebenbei Arbeit :-)



[KnolleJupp]

Himmel Hilf!
Der Stecker auf dem Bild (20Pin + 8Pin) kommt ans Netzteil! Nicht aufs Mainboard!

Auf der anderen Seite müsste das Kabel nämlich - Achtung - einen 20Pin + 4Pin Stecker haben, der auf dein Mainboard passt...



[RaptorTP]

Das abgebildete Kabel kommt INS NETZTEIL !!!!!!

das sind auch nur 20pin - wurde auch schon erwähnt



[Hauro]

ja auf Mainboard Seite auch keine Möglichkeit den irgendwo unterzubringen.
Ist der 8 polige für ältere Mainboards oder für "HIgh class" Mainboards die mehr Strom ziehen?

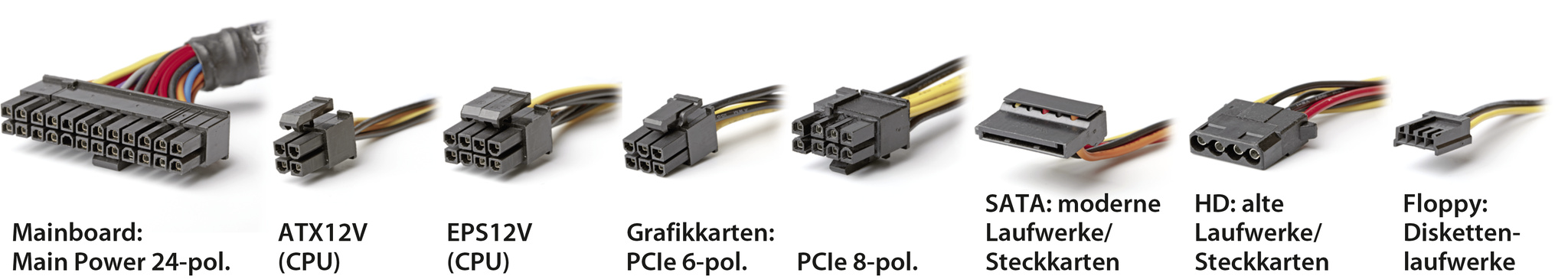

Der EPS12V (8-Pin) ist für die Stromversorgung der CPU. Ein Anschluss ist mindestens vorhanden, einige Mainboards haben einen EPS12V und einen ATX12V oder sogar zwei EPS12V.

Die beiden CPU 4+4 Pin

bilden zusammen einen EPS12V:

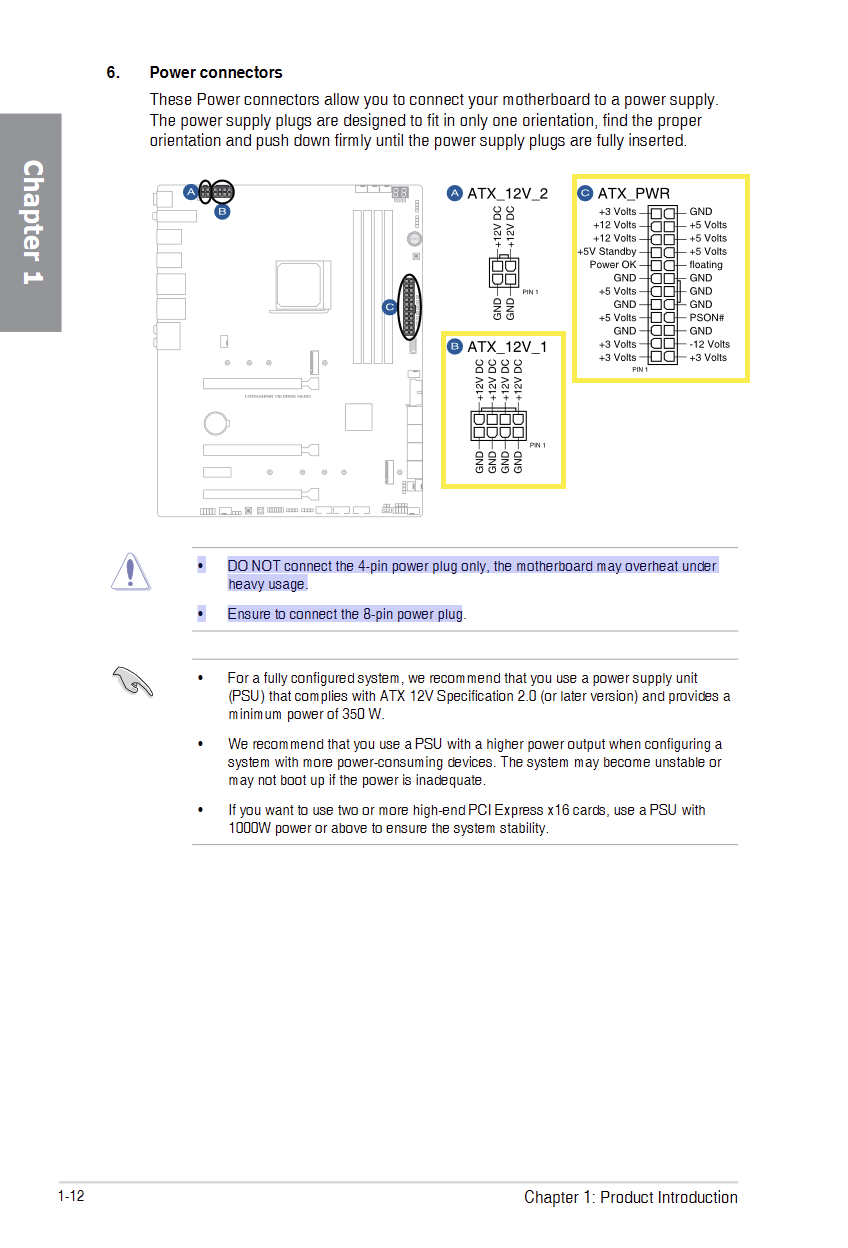

ROG CROSSHAIR VIII DARK HERO User’s Manual (English Edition)



[Ost-Ösi]

Modernere Boards haben neben dem 20/4 Anschluß meist auch zusätzlich einen 4/8 Anschluß, oft sogar deren zwei. Wenn du sicher auf deinem Board keinen derartigen hast, dann laß ihn frei. Wenn du aber einen solchenen hast, dann muß der auch angesteckt sein, weil sonst das Board nicht startet.



[RaptorTP]

@Ost-Ösi bitte kein Stuss erzählen.
Der 4/8 Pin ist schon eine halbe Ewigkeit vorhanden.

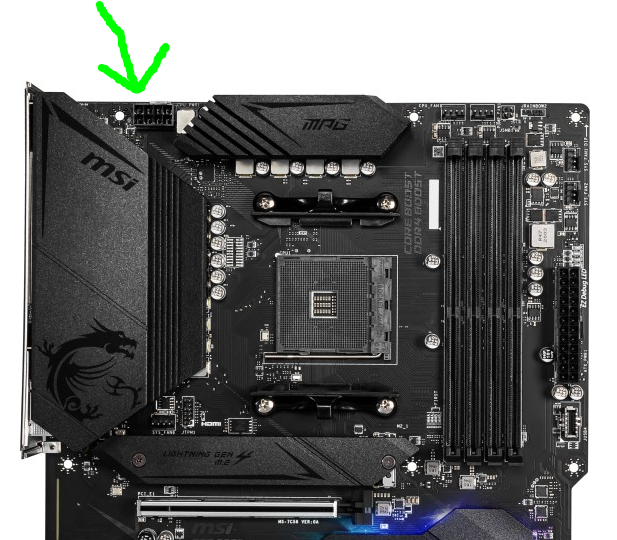

sein Board:



[KnolleJupp]

Sein MSI MPG B550 Gaming Plus hat den obligatorischen 24-Pin Stromanschluss und einen 8-Pin Stromanschluss.



[cartridge_case]

SRY, antworten dauert immer etwas, hab nebenbei Arbeit :-)

Naja, dann sollte man sowas einfach in seiner Freizeit machen! Reinschauen und lesen konntest du ja auch.

Aber mal wieder nicht die Anleitung gelesen. Schade. w.z.b.w.



[Maradain]

Hallo Ja, ich habe den 24 Pin und den 8 Pin Stromanschluss. Das ist mir soweit auch klar. Der 8 Pin ist ein anderes Kabel .

Warum hängt beim

noch ein 8-Pin

mit dabei???? Dafür gibt es keine Verwendung.

Das:

ist mir klar.

Für

hab ich:

Hoffe das war jetztnicht zu undeutlich. DIe Netzteilseite ist mir klar und auch der CPU 4/CPU 8 Stecker. Aber der ATX Connector fürs Mainboard nicht weil da eben ein "Zusatzstrang" mit 8 Polen ist den ich nirgends anstecken kann.



[KnolleJupp]

1. Es gibt zu deinem Netzteil sicher eine Bedienungs- und Einbauanleitung: https://www.bequiet.com/de
2. Du hast u.a. zwei Kabel:

Ein Kabel, auf der Netzteilseite mit 20-Pin + 8-Pin (zwei Buchsen, beide mit "MB" bezeichnet) und auf der Mainboardseite mit 20-Pin + 4-Pin. (Schau dir mal die Bilder von @RaptorTP an.)
Für den großen 24-Pin Stromanschluss auf dem Mainboard.

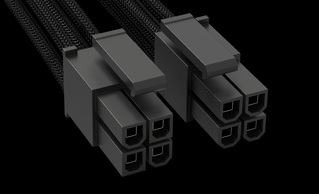

Ein Kabel, auf der Netzteilseite mit 10-Pin (eine Buchse, mit "P8/P4" bezeichnet) und auf der Mainboardseite mit 4-Pin + 4-Pin.
Für den 8-Pin Stromanschluss auf dem Mainboard.

So schwer ist das doch nicht, oder?

Warum werden für den großen 24-Pin ATX-Stecker zwei Buchen am Netzteil benötigt?
Da das ein Multi-Rail-Netzteil ist, gehe ich davon aus das für den großen 24-Pin Stecker halt zwei 12V Schienen verwendet werden.



[Hauro]

Aber der ATX Connector fürs Mainboard nicht weil da eben ein "Zusatzstrang" mit 8 Polen ist den ich nirgends anstecken kann

Ist es anderst als unten abgebildet?

Es müsste so sein, da ist am Mainpower-Anschluss kein weiteres Kabel:

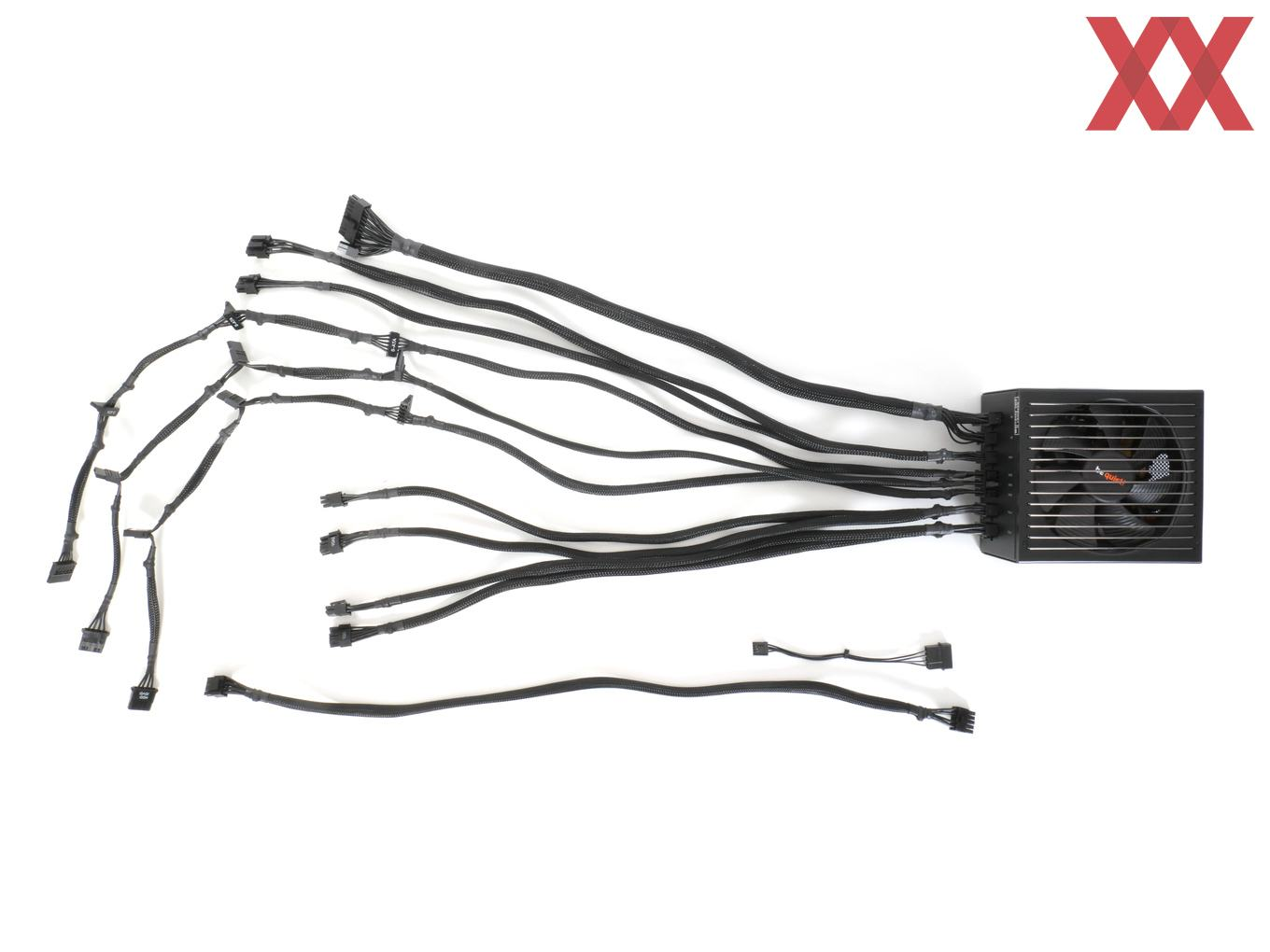

[Quelle: hardwareluxx.de: be quiet! Straight Power 11 Platinum 650W im Test: effizienter und noch leiser? ]



[RaptorTP]

Made my Day xD

Sorry, ich hatte die Bilder EXTRA zusammengefügt damit es KLICK macht.

Du drehst das 24pin Kabel bitte um und schließt es richtig an.
Dann hast du auch ein 8pin, NUR EINS über - das kommt dann auch ans Board.
