BeQuiet! Shadow Rock TF2 in Raijintek Metis Plus?

[SebiLegend]

Moin Leude,

um die CPU-Kühlung folgenden Systems soll es gehen:
APU: Ryzen 5 2400G
MB: ASRock Fatal1ty AB350 Gaming-ITX/ac AMD B350
RAM: 2x4GB G.Skill RipJaws V schwarz DDR4-3200
NT: 450 Watt Corsair SF Series SF450
SSD: 1000GB Crucial MX500 (SATA)
Gehäuse: Raijintek Metis Plus (Mini ITX)

Das Ziel soll sein, die iGPU des Ryzen stabil zu übertakten, um dort möglichst viel Leistung rauszukitzeln, ohne jetzt n Toaster zu bauen (vielleicht 1400-1500Mhz) Habt Ihr Erfahrungen mit dem Shadow Rock TF2? Passt er gut in ein Mini ITX? Ist damit auch eine gewisse Übertaktung sinnvoll möglich? Und die entscheidende Frage: Kann ich ihn 180° drehen, sodass der "Überhang" weg von dem I/O-Panel zeigt? Es könnte sonst im Metis Plus eng werden mit dem Gehäuselüfter direkt darüber...
Alternativ: Würde die Kühlung bei Übertaktung auch ein Noctua NH-L9x65 SE-AM4 schaffen? Der würde natürlich viel "lässiger" passen. Ich würde ihn aber mit nem Silent Wings 90x90x25 PWM Lüfter bestücken, wegen der Optik... Das Ziel ist, dass der PC im Wohnzimmer möglichst "sinnvoll" leise bleibt bei weniger anspruchsvollen Spielen wie FIFA, GTAV, Indiegames, Civ und sowas...

Ich bin gespannt, wie es bei Euch bisher so gelaufen ist und wer vielleicht etwas ähnliches baut oder gebaut hat...

Genießt den Ostermatsch



[M6500]

Die Silentwings sind keine guten Lüfter für Kühlkörper und passen auch nicht mit den Halteklammern wie man an der Aufnahme sieht.
Ich würde den NH-L12S mit Lüfter unten nehmen.
Ich habe auf dem 2200G einen Shuriken, reicht nicht wirklich für OC bzw. wird sehr knapp bei 3875MHz CPU und 1600MHz GPU@Stockvoltage.



[SebiLegend]

Gibt es sonst auch andere Tipps für sinnvolle CPU-Kühler, die ein wenig Overclocking zulassen und vielleicht nicht das Noctua-Braun aufweisen in Richtung kleine Towerkühler vielleicht?



[M6500]

Ins Metis passen doch auch große Kühler wie der Ben Nevis, Kotetsu oder True Spirit 120 locker rein, die kühlen auch deutlich besser als ein Topblower.



[SebiLegend]

Ich bin da nicht so erfahren und bin eher davon ausgegangen, dass für einen vernünftigen Luftzug im Gehäuse auch ein wenig Platz sein sollte, sprich: Eher n Top Flower bzw. was kompaktes... Der Ben Nevis wäre dann auch leise und schafft n bißchen Overclocking?



[M6500]

Der ist besser als alle von dir genannten Kühler, mit dem Kotetsu wärst du auf der sicheren Seite.



[SebiLegend]

Danke für die Hinweise! Ich nehme sie gerne mit!



[Zerber]

Ich halte den tf2 für ziemlich ungeeignet.
Aufgrund der mäßigen Montage, die bq da konstruiert hat, müsstest du den Kühler auf dem Board installieren, bevor du es ins Gehäuse einbaust. Der Kühler ist 165x137 groß(fläche) und das board nur 170mm x 170mm, wodurch warscheinlich die Schrauben zur Befestigung des Boards verdeckt werden.

Sehr gut passen sollte z.B. der Scythe Kotetsu Mark II
https://geizhals.de/scythe-kotetsu-mark-ii-scktt-2000-a1743093.html

Der mugen 5 sollte eigentlich auch noch passen, aber da ist dann alles schon etwas enger. Da sollte man dann auf jeden Fall nur den Halterahmen auf dem Board vorab installieren, dann das Board ins Gehäuse, alles anstecken und den Kühler selbst erst zum Schluss drauf, da man sich sonst eventuell einige Anschlüsse verdeckt und schlecht bis garnicht mehr ran kommt.
https://geizhals.de/scythe-mugen-5-rev-b-scmg-5100-a1647533.html



[monksofa]

Habe selber einen Mugen 3 im Metis. Der ist sogar etwas größer wie der 5er. Sollte also ohne weiteres gehen.



[SebiLegend]

Vielen Dank noch für Eure Hinweise bzgl. der Scythe-Kühler. Bei dem Mugen 5-Modell hätte ich tatsächlich Schiss, dass es für meine Bastelanfängergeschicklichkeit zu eng wird... Und für das Overclocking der iGPU sollte der Scythe Kotetsu Mark II ja auch reichen. DA würde ich mich dann Schritt für Schritt an das Optimum herantasten...



[Rotkaeppchen]

Hallo Sebi19582,

So wie ich das sehe, soll keine Grafikkarte in des Gehäuse. Du brauchst einzig einen potenten Kühler und eine gute Belüftung. Lies dir zuerst diesen Test zum Gehäuse durch, wobei es die ältere Variante oben ohne Lüfterplatz ist, dafür mit seitlicher Öffnung. Du siehst dort den Einbau, insbesondere des Netzteils
https://www.computerbase.de/2015-01/raijintek-metis-im-test/

Empfehlen würde ich dir einen möglichst potenten Kühler, damit Du dann mit minimaler Lüfterdrehzahl zu einem insgesamt unhörbarem Rechner kommst. Dazu würde ich diesen Kühler empfehlen:
https://geizhals.de/scythe-ninja-4-scnj-4000-a1267181.html?hloc=at&hloc=de
https://geizhals.de/scythe-am4-mounting-kit-typ-b-scam4-1000b-a1647558.html?hloc=at&hloc=de

Der Kühler baut mit 155mm Höhe flach genug, um gut in das Gehäuse zu passen. Der Lüfter des Gehäuses sollte oben einblasen eingebaut werden, der Lüfter des Ninja 4 so, dass er aus dem Gehäuse ausbläst. Eine Grafikkarte passt zu dem Konzept aber nicht.

Beidei Lüfter können dann mit geringer Drehzahl um 500-800U/min betrieben werden und sollten, den originalen Raijintek kann ich allerdings nicht beurteilen und er sollte notfalls ausgetauscht werden. Die Kühlleistung des Kühlers ist überragend, die Scythelüfter sehr hochwertig.

Alternativ könnte ein flacher Topblower eingesetzt werden. Dieser Topblower hat riesige Reserven:
https://geizhals.de/raijintek-pallas-0r100004-a1059232.html

Nachtrag: Kompatibilität
Insgesamt ist das alles sehr knapp, hier man ein möglichst massstabsgerechtes Bild vom Mainboard im Gehäuse:

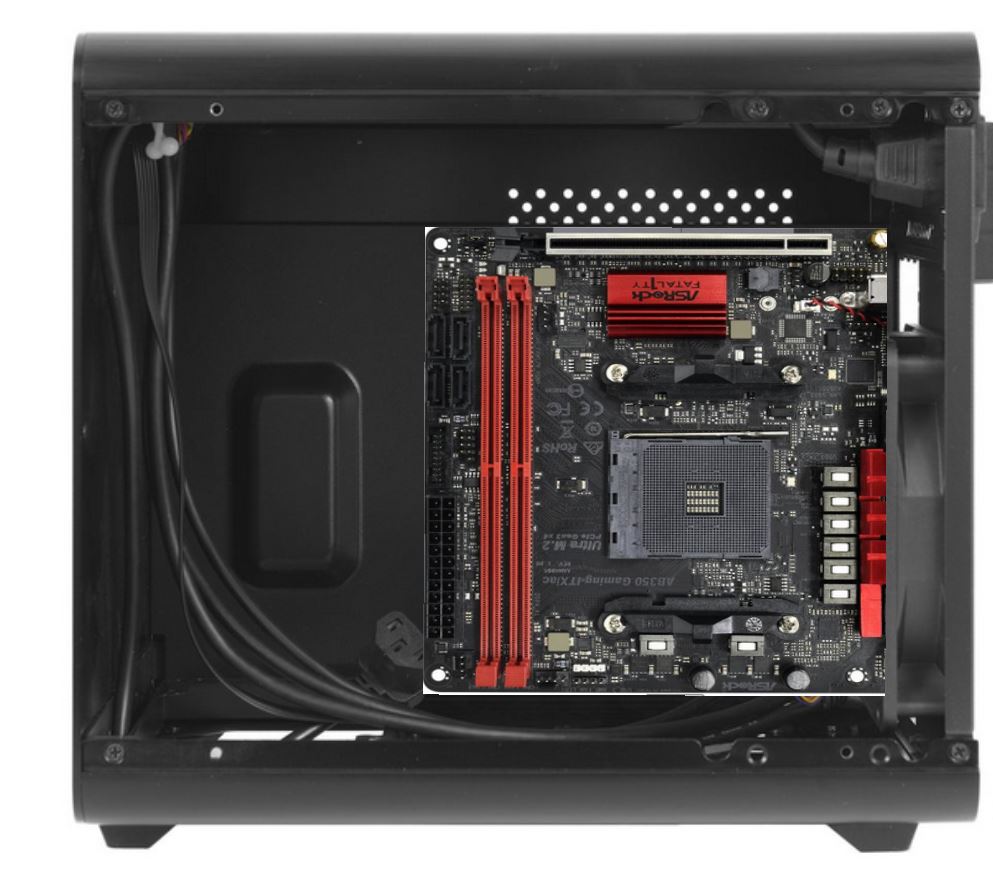

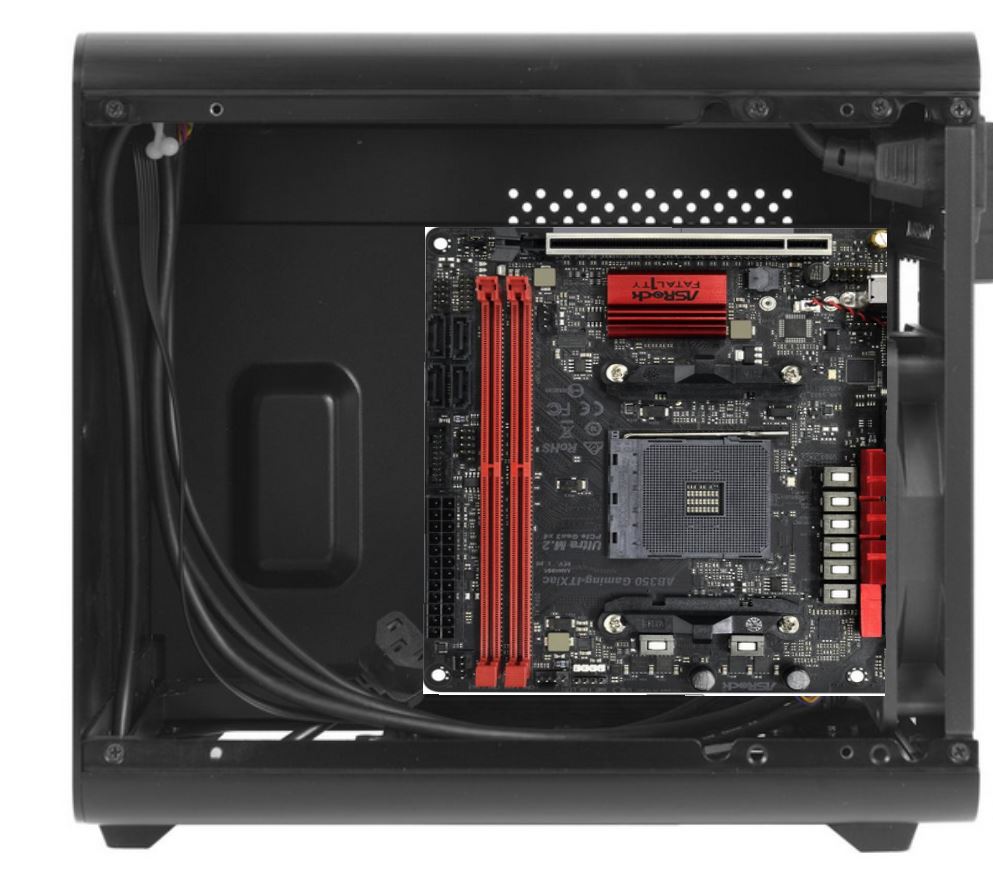

Bild 1: Gehäuse und Mainboard

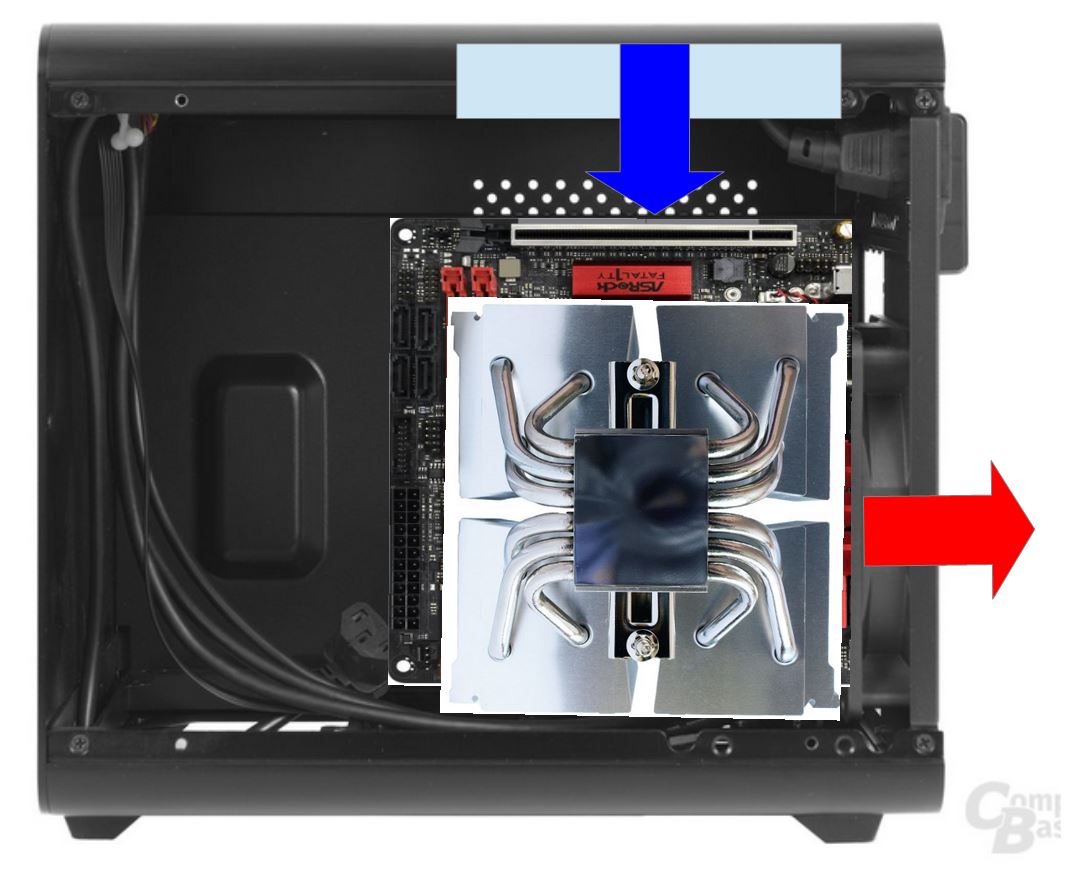

Bild 2: Eingebauter Kühlkörper und Lüfteranordnung

Fazit: Das wird sehr knapp. Ich würde es erst einmal mit dem originalen Lüfter von AMD versuchen, der ist recht tauglich und dann entscheiden. Die Lösung mit dem Ninja 5 gefällt mir am besten, notfalls muss es hinten mit einem flachen 15mm breiten Lüfter kombiniert werden, sollte es zu eng werden. Die Bilder verzerren etwas, so genau kann man die BAmaße nicht bestimmen.
https://geizhals.de/prolimatech-ultra-sleek-vortex-12-schwarz-a1025738.html?hloc=at&hloc=de

Ich habe sowohl den Ninja 4, als auch die neuen Scythe Lüfter sowie den empfohlenen schmalen Ultra Sleek Vortex 12 Lüfter und kann alle ohne Einschränkung empfehlen

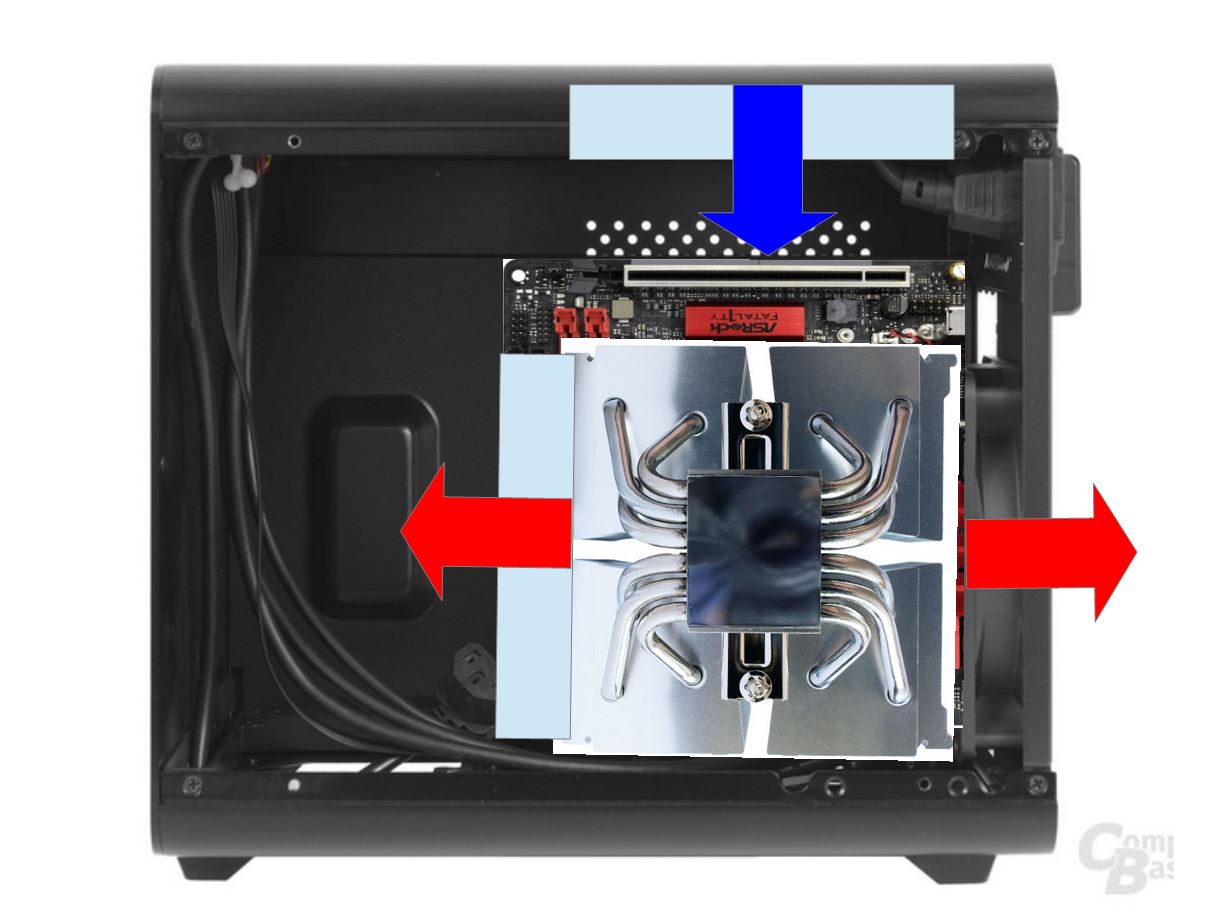

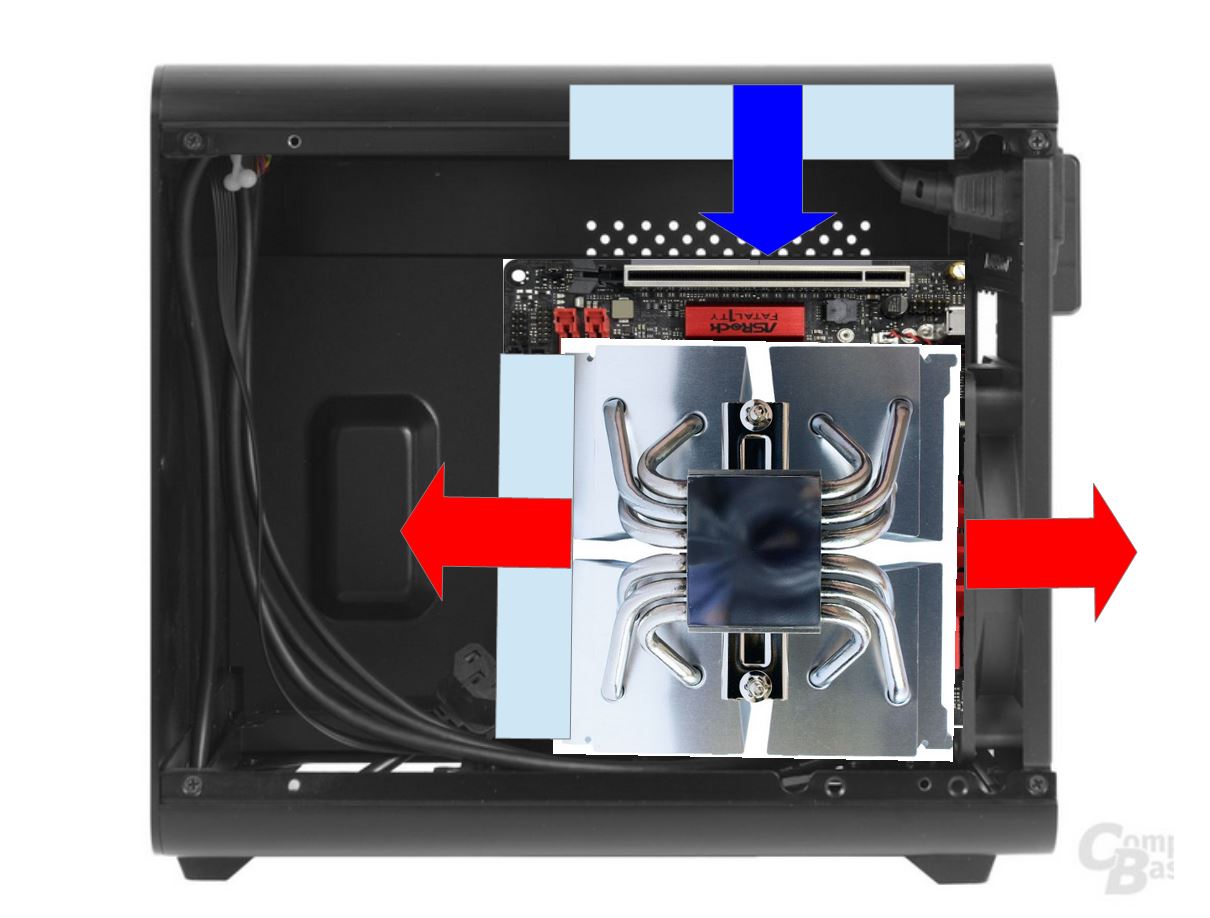

Alterenativ wäre es mit Ninja 5 in dieser ungewöhnlichen Anordnung zu machen. Die beiden Lüfter des Kühlkörpers wpürden dann gegeneinander arbeiten, bedingt durch die große Länge und den hohen Abstand der Lamellen strömt aber genut Lüft oben und unten ein. Das Konzept harmoniert perfekt zum Netzteil, was die warme Lüft des Kühlerlüfters ausnimmt und raus transprortiert.


Solltest Du in Hannover oder Umgebung wohnen, kann ich mit dem Kühler, der aktuell ungennutzt ist, gerne zum testen vorbei kommen. Allerding s habe ich keinen AM4 Bausatz, aber zum Anhalten reicht es. Insgesamt wäre es meiner Meinung nach die maximal mögliche Kühlleistung, die Du aus dem Gehäuse heraus kitzeln kannst. Oder man nimmt eine 120mm Kompaktwasserkühlung und bläst nach oben aus und hinten ein



[SebiLegend]

Moin Rotkäppchen,

vielen Dank für Deine ausführliche Antwort. Den Test kenne ich und auch den vom neuen Metis Plus. Ich muss mir das mit der Übertaktung auf jeden Fall gut überlegen und gucken, wie es den gesamten PC einschränkt durch die großen Kühlkörper. Aber ich finde es sehr spannend, welche Erfahrungen ihr gemacht habt und was wie ihr sie gelöst habt Es macht auf jeden Fall viel Freunde, sich mit dem Thema zu befassen und dann das Beste draus zu machen...

Ich komme leider nicht aus der Nähe von Hannover. Aber Danke für das Angebot und schöne Ostern!



[Rotkaeppchen]

Ja, das sind gute Überlegungen, aber Übertakten ist immer etwas feines, einfach aus Prinzip muss das schon passieren.

Je mehr ich drüber nachdenke, umso effektiver erscheint mir ein Top-Blower, gerade weil die Luftströmungsrichtung durch das Gehäuse einem umgedrehten T entspicht (oben rein, hinten und zum Netzteil raus). Das kleine ITX Mainboard schränkt aber die Kühlergröße ein, mehr als 120mm wird nicht passen. Das hier wäre eine Alternative, die gut funktionieren sollte:
https://geizhals.de/scythe-rasetsu-scrt-1000-a562878.html?hloc=at&hloc=de

Aber wie gesagt, teste es zuerst mit dem originalem Kühler. Allerdings befürchte ich, dann man das Mainboard bei vielen Halterungen, die nicht an das originale AMD-System andocken, ausbauen muss. Auch das sollte man genau prüfen. Ich persönlich mag kleine Gehäuse. Ich habe z.B. dieses micro ATX Gehäuse, siehe link, durch ein wenig Sägen, um unten und oben freien Druchgang für Lüfter zu haben und durchdachte Anordnung aller Komponenten für einen übertakteten i5-4670K und eine GTX 970 soweit ertüchtigt, dass es trotz Betrieb unter Vollast kaum Hörbar ist. Ich kann im selben Raum schlafen.

Mit einer einfachen AMD APU ist das allen kein Problem, da reicht es, das Netzteil absaugend zu montieren und die Temperaturen bleiben im Rahmen, dann braucht man nicht einmal den Gehäuselüfter im Deckel. Vielleicht gefällt es Dir als Alternative, es ist sehr klein und durch das Aluminium sehr wertig. In dieses Variante passen auch MicroATX Boards, die ITX Variante ist nochmal zwei Slotbreiten flacher. Hier passen auch ATX Netzteile rein, das macht vieles einfacher
micro-ATX https://geizhals.de/sharkoon-ca-m-schwarz-a1151572.html?hloc=at&hloc=de
mini-ITX: https://geizhals.de/sharkoon-ca-i-schwarz-a1151541.html?hloc=at&hloc=de

Dir auch frohe Ostern



[M6500]

Nur Mal am Rande, der Lüfter des Pallas ist Schrott, der Kühler gut, etwa wie der NH12.
Die Scythelüfter gut, aber ganz weit weg von überragend da Gleitlager und leichte, sehr leise Nebengeräusche.



[Rotkaeppchen]

da Gleitlager und leichte, sehr leise Nebengeräusche.

Die aktuellen haben neue Lager
Lüfterlager: hydrodynamisches Gleitlager (FDB)
4-PIN https://geizhals.de/?cat=coolfan&xf=1034_Scythe~3352_2017~355_120~5920_4-Pin+PWM
3-PIN https://geizhals.de/?cat=coolfan&xf=1034_Scythe~3352_2017~355_120~5920_3-Pin

Ich habe beide hier, die alten, die immer schon überragend vom Luftdurchsatz waren, aber leichte Lagergeräusch erzeugte, die mit dem Ohr am Lüfter hörbar waren, die neuen Lager haben das nicht mehr. Hörbar werden die 120mm Lüfter ab 800U/min, erzeugen dann aber mehr Luftdurchsatz als BeQuiet Lüfter SW2 mit 1100U/min. Das habe ich alles in Ruhe ausprobiert. Anfangs hielt ich die Scythelüfter auch für viel zu laut und packte sie weg, wenn man nur auf Lautstärke zu Drehzahl schaut. Sie fördern einfach mehr als andere, weil sie 11 Flügel haben und nicht 5-7 wie viele andere.



[M6500]

Die be quiet bringen ja auch keinen Durchsatz.
Nebengeräuschfrei sind sie nicht komplett, zumindest nicht am Mugen 5.
Trotzdem natürlich gut, der vom Pallas ist aber wirklich ein Trauerspiel, wie ein 2€ Mülleimer.
Dein verlinkter Scythe ist allerdings auch ein Uralter und zu teuer für den Preis, dafür bekommt man ja schon richtig gute Towerkühler.
