Absurderweise konnte ich zu dem Thema so gut wie nichts finden (eigentlich gar nichts), obwohl ich mir sicher war da mal was gehört zu haben:
Zu meinem Setup:
- wip -
Ryzen 9 5900X, RX 6900XT und eine NZXT Kraken Z63 (280er mit diesem überteuerten Farbdisplay)
B550-I Aorus (Gigabyte ITX)
Zu meiner Frage/Problem:

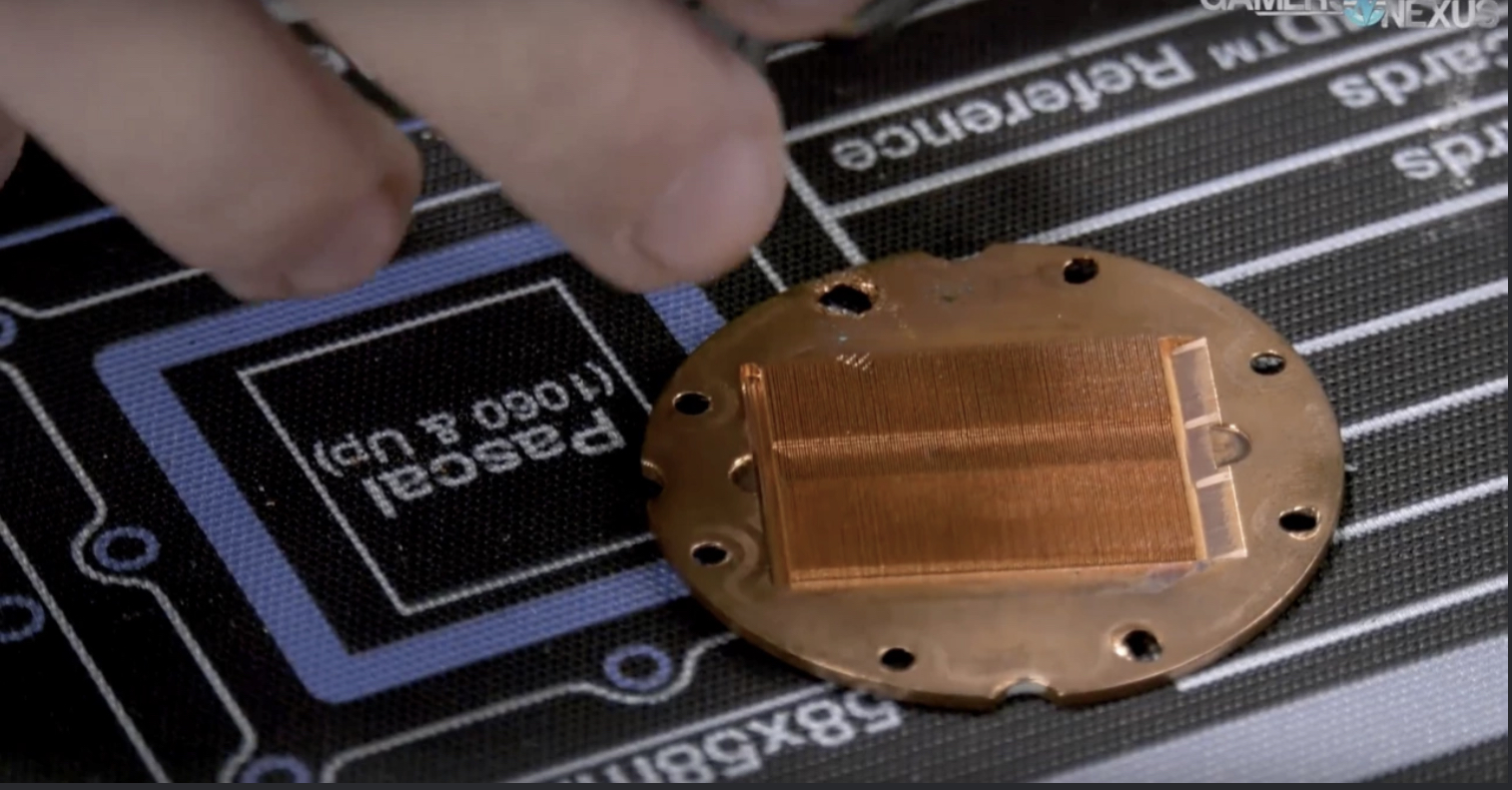

Wie viele andere Hersteller benutzt auch NZXT die Asetek-CPU-Blöcke mit deren Pumpe, dementsprechend einheitlich ist auch der tatsächliche interne Kontakt zum CPU Heatspreader, wie zu sehen wird mainly die Mitte angesteuert von unserem doch eigentlich recht großem Kupferblock

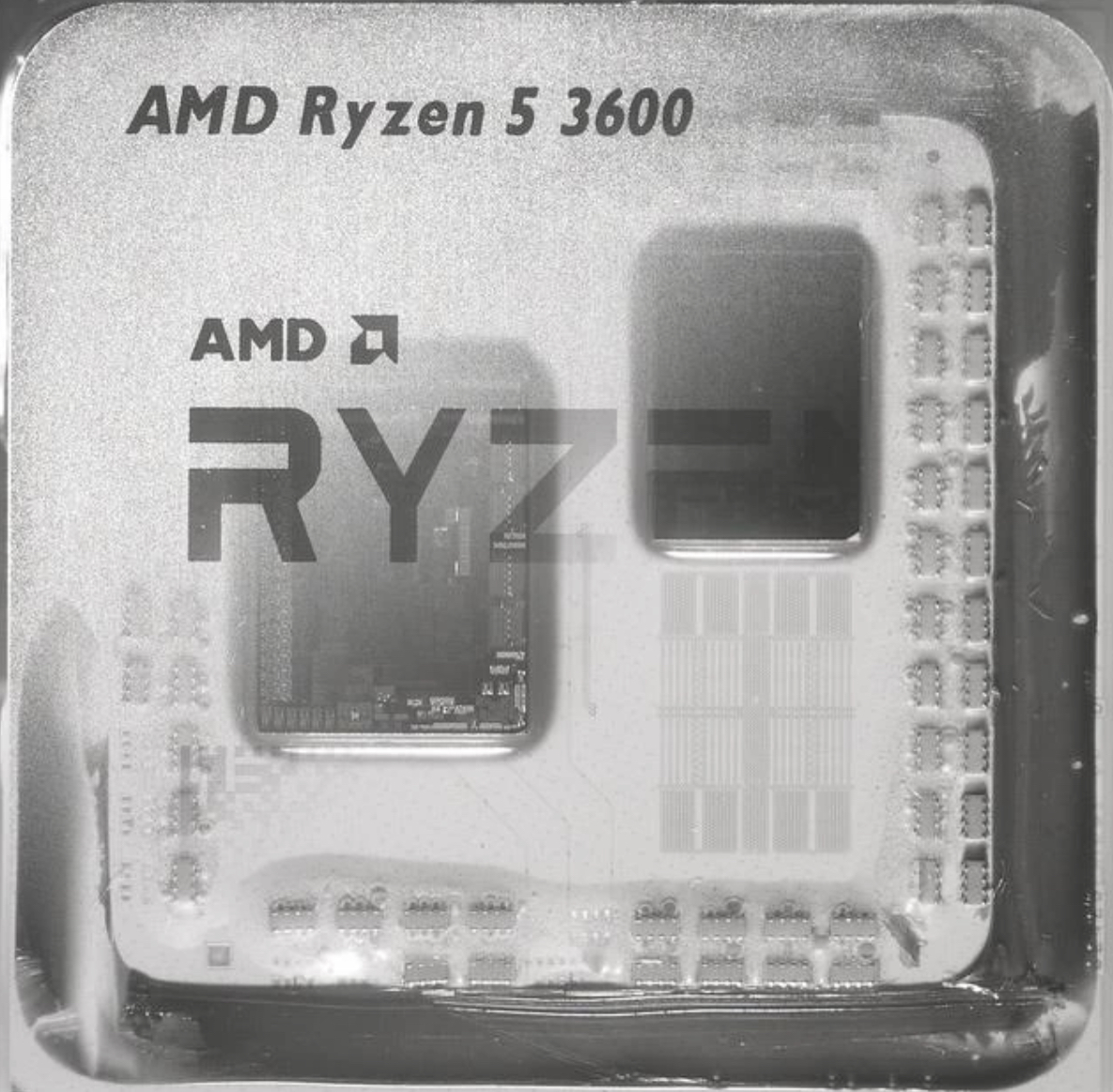

wenn wir uns jetzt auch einmal ein X-Ray von einem aktuellen Ryzen 3000 & 5000 anschauen, dann sehen wir dass die CPUs mit ihren 2 dies & dem IO Chiplet (ist ja eig auch eine art die) relativ nicht mittig platziert sind ergo

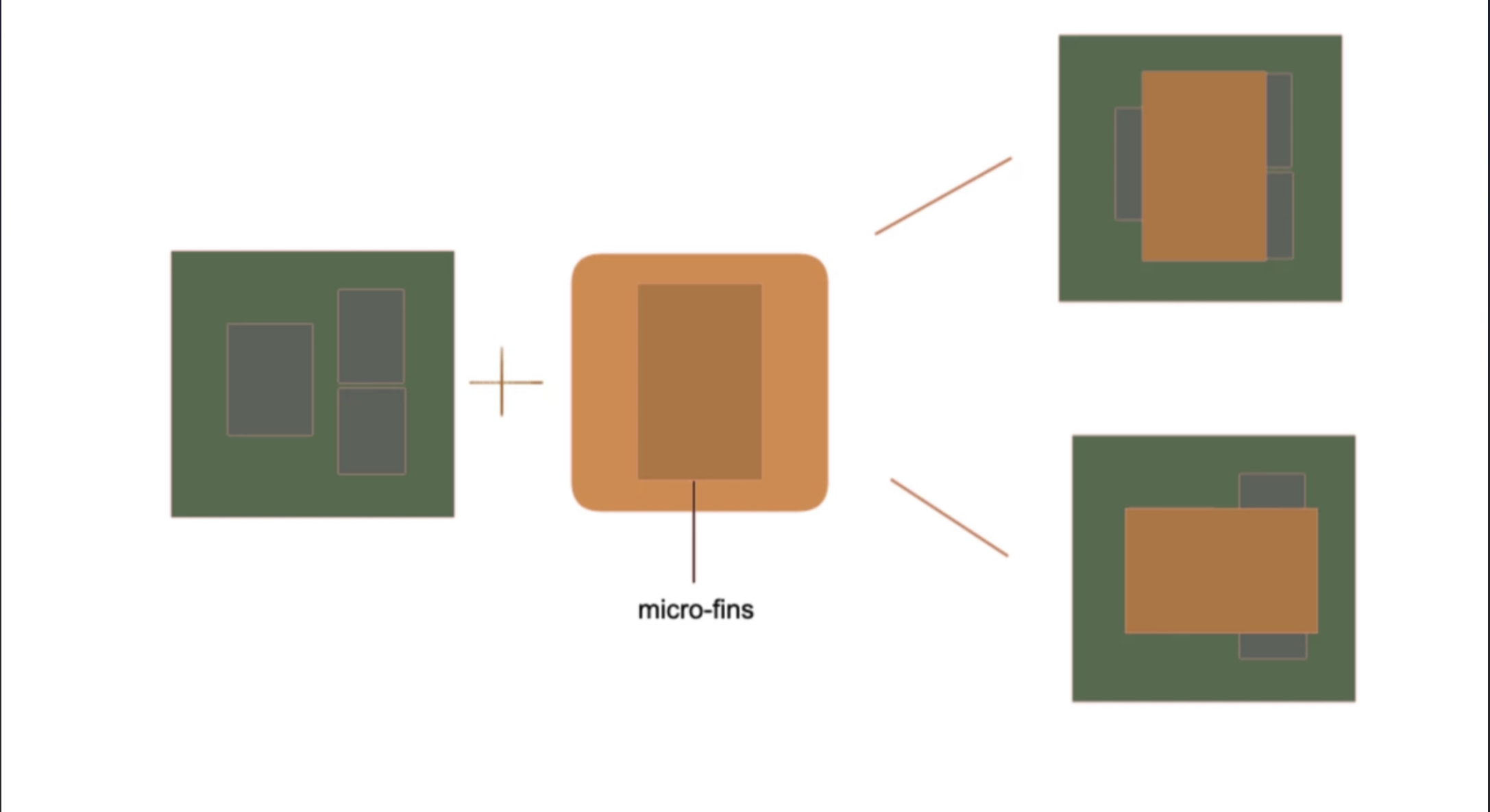

Entsteht die meiste Hitze nicht in der Mitte des Chips sondern eher am Rand. Das ganze sieht dann in Kombination mit der oberen Kupferplatte nach einem Reddit User ca. So aus:
Link zu seinem schon etwas älterem Eintrag (war auch der einzige den ich überhaupt zu diesem Thema gefunden habe) Im Grunde gibt es also keine optimale Ausrichtung. Vielleicht ändert sich das ja in Zukunft.
Folglich also die Frage ob und inwiefern es eine weniger suboptimale Installation für den CPU Block gibt & wenn ja wie finde ich heraus (ohne den Block auseinander zu bauen) wie diese rechteckige interne Kupferplatte ausgerichtet ist um das Ergebnis auch tatsächlich zu erzielen.
Ich baus jetzt erstmal so ein wie ich’s schöner finde & hoffe hier kommen vlt. einige starke Antworten zusammen um zu einem späteren Zeitpunkt das Setup zu optimieren.
Grüße
