Projekt Big Cube Case (GPU Cluster)

[EspE]

Big Cube Case (GPU Cluster) (WaKü)

Hallo,
ich werde hier mal mein neues Case vorstellen, welches ich mir für eine Rendermaschiene zusammen baue.


Vorgeschichte:
hmm, ich könnt mir ja ein SuperComputer bauen

Vorplanung:

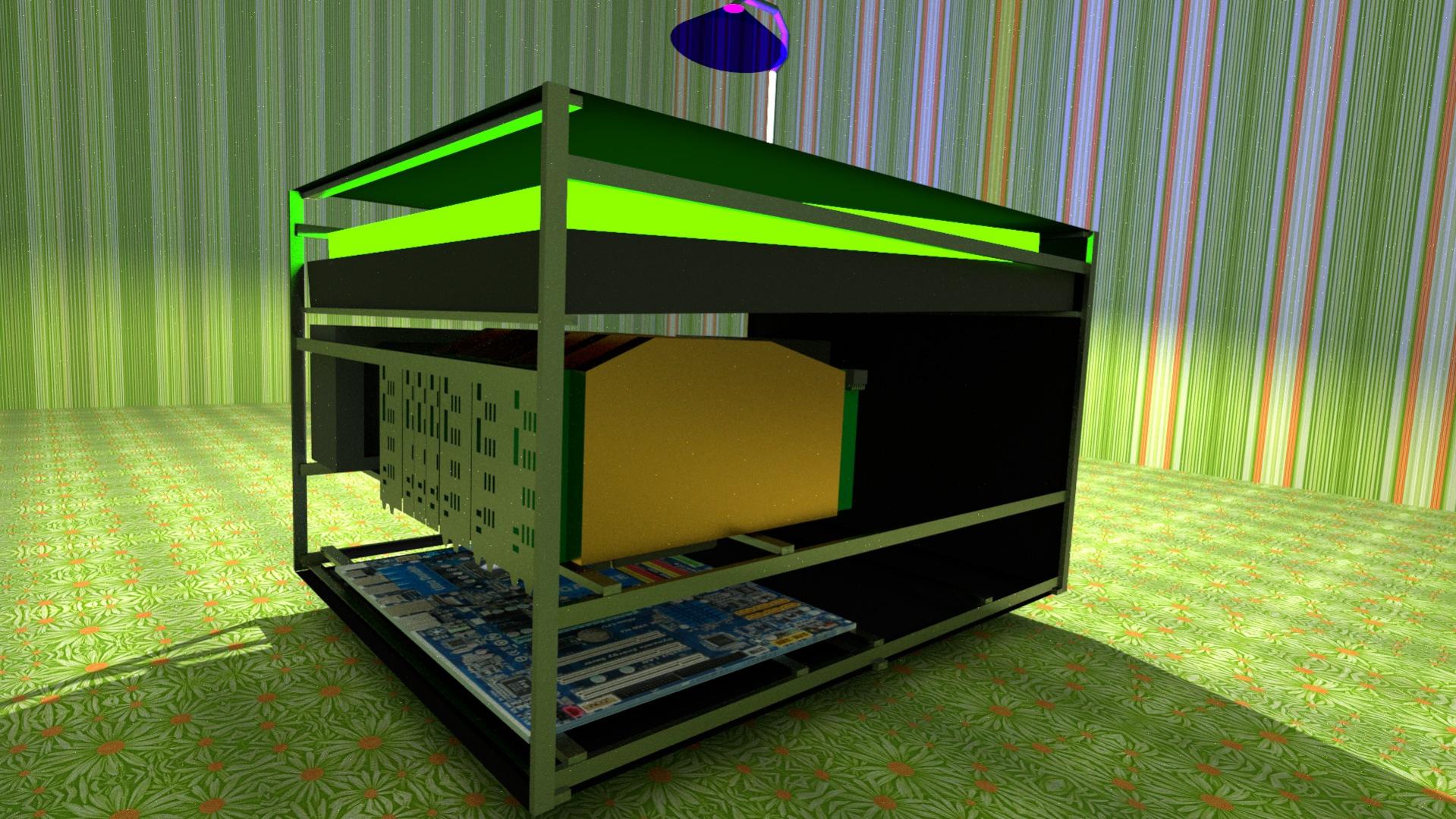

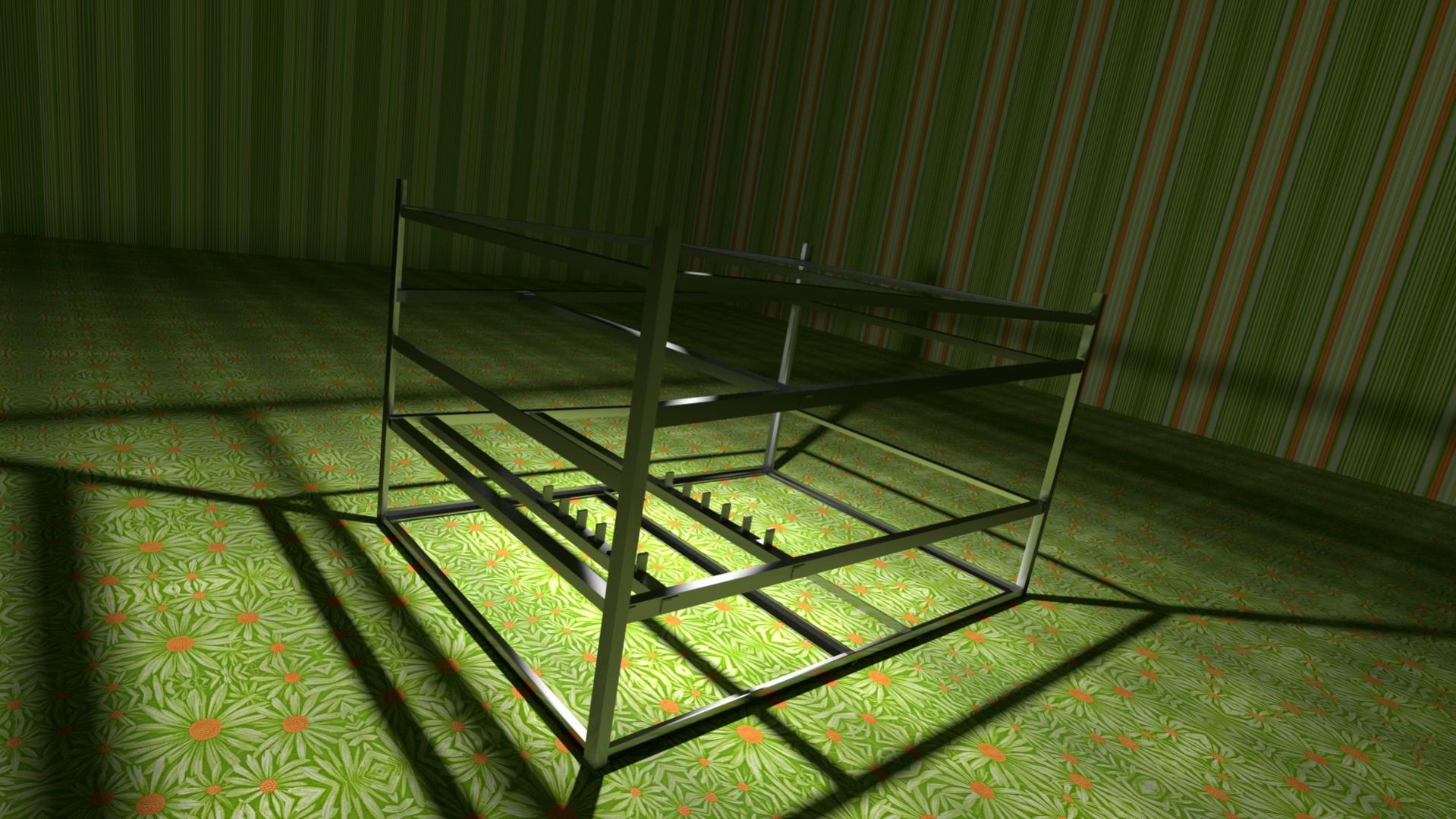

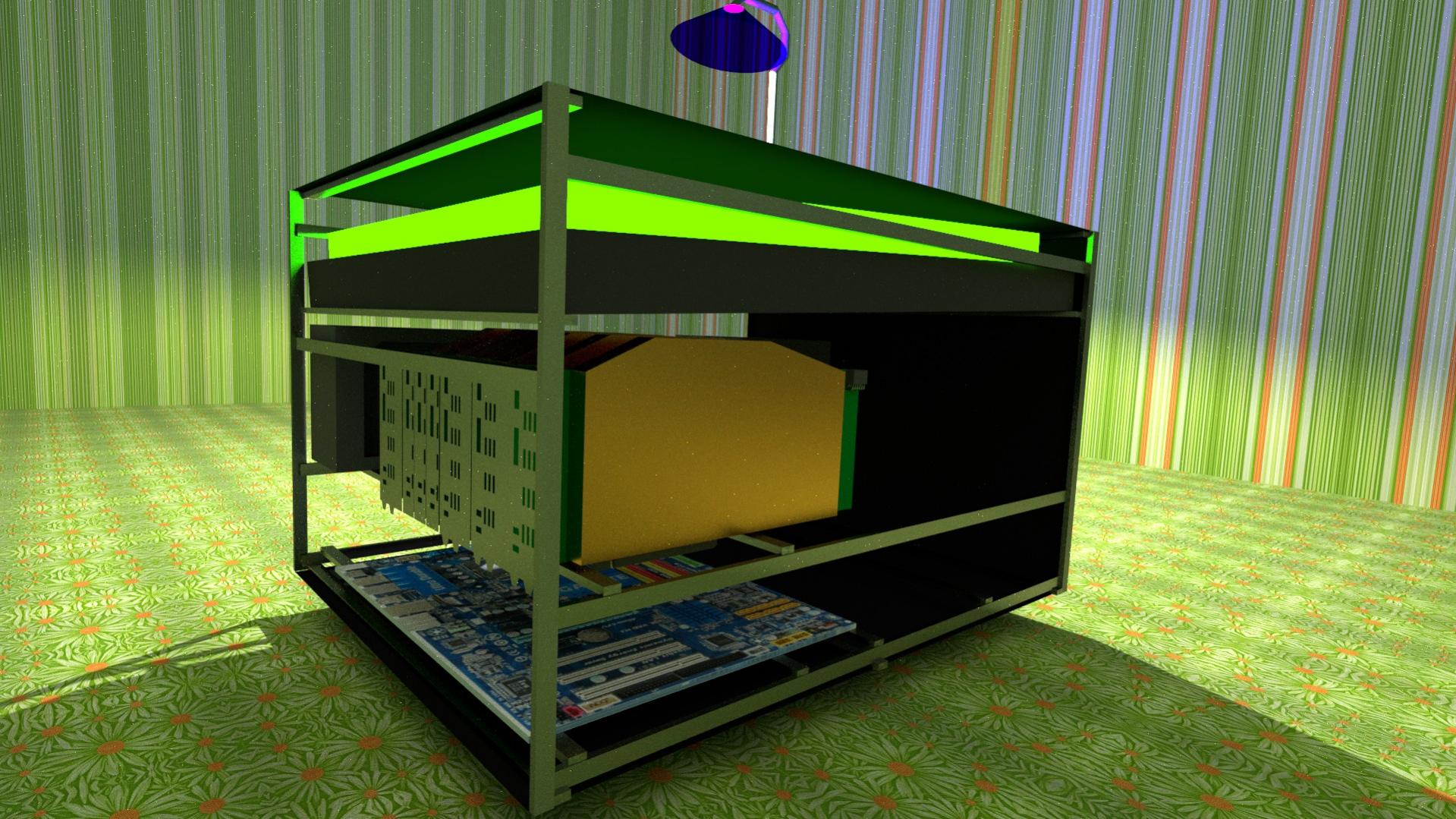

als erstes hab ich mir überlegt wie ich das überhaupt machen will und habe dann mit dem kostenlosen Programm Blender ein 3D-Modell erstellt um zu sehen wie es sein könnte.



Mein System:
GA-X79-UD3, I7-3820@4,3Ghz (vorerst), 2x8Gb (vorerst) 1866Mhz @ 2400 (möglich),
WaKü-> GTX670, GTX480, [nicht im betrieb->] GTX560ti, Luft->GTX580, HD5770,
128GB System SSD, 240GB Daten/Tools SSD, 600GB 2,5" HDD für Tempdaten,
1,5TB 3,5" ext. SATA2 Raid1 für Backupdaten.

Intern Wakü mit 2 x 9 x 120x120mm Lüfter auf Radiator,

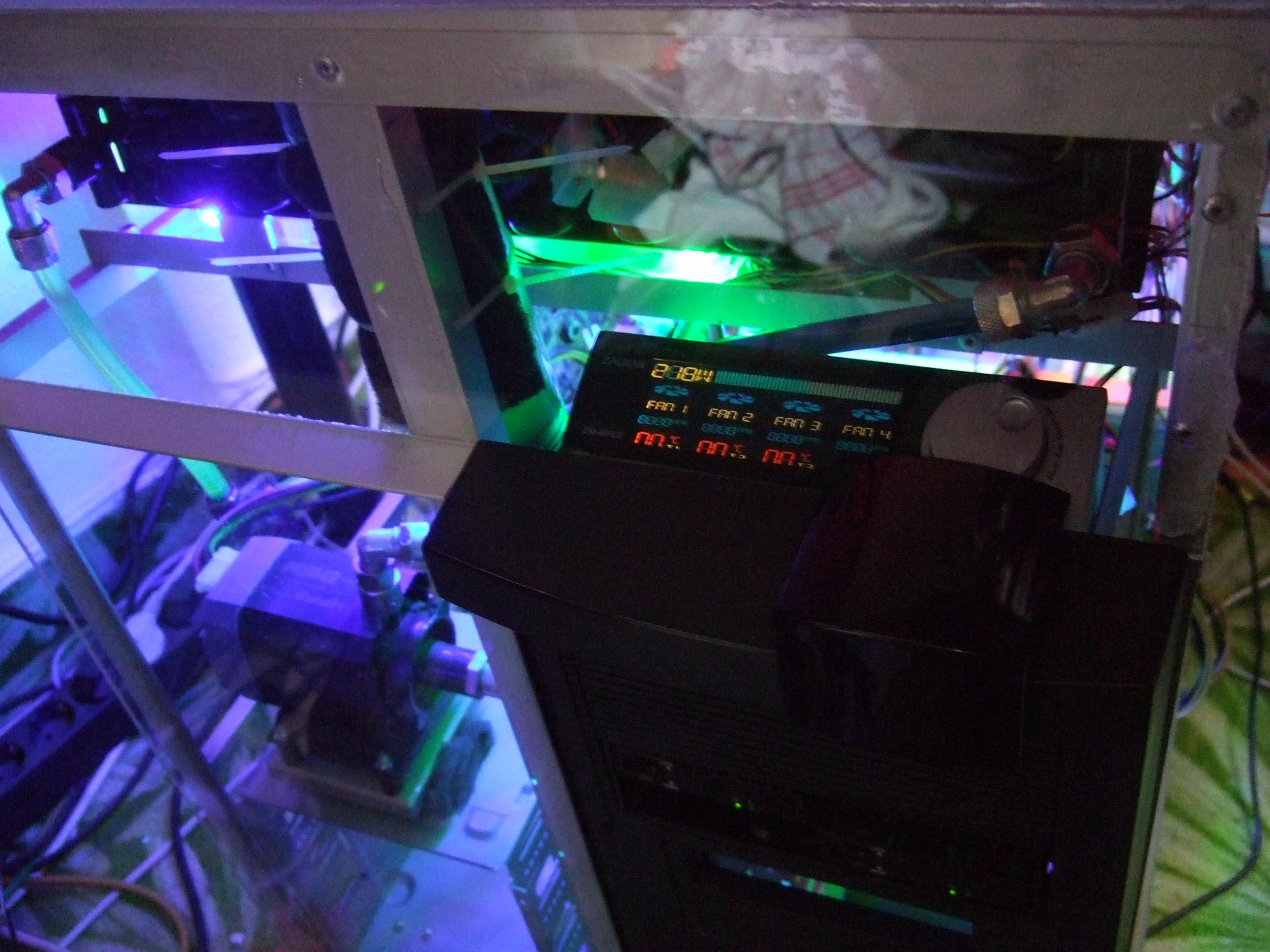

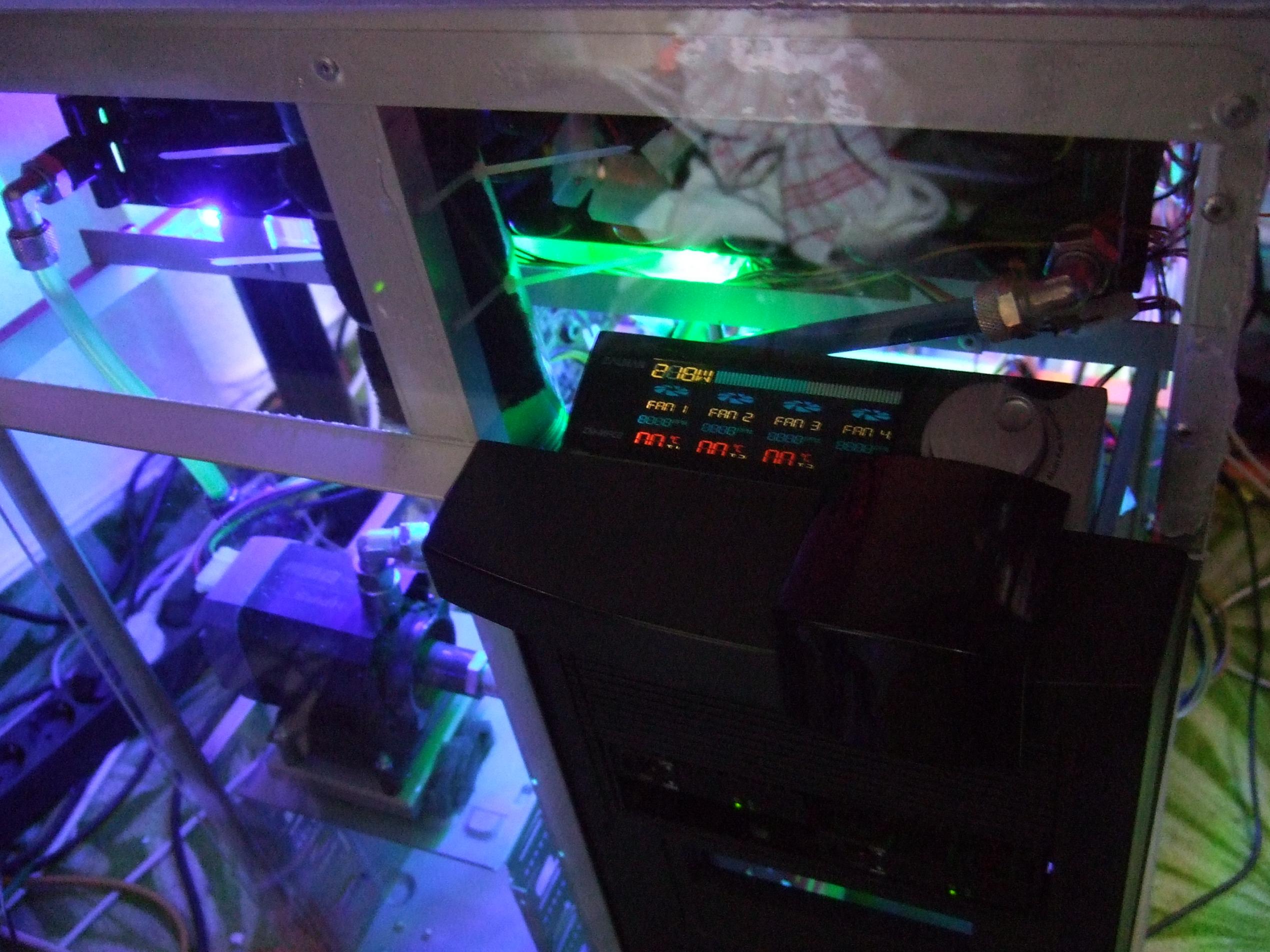

Lüftersteuerung mit Temp und Watt anzeige.

geplannte Aufrüstung:
- 2 x 2TB HDD in WaKü Demmbox mit option auf 4 x **TB für Tempdaten.
- schnellere System SSD.
- x mal GTX480 mit WaKü


Material:
auf Grundlage des Entwurfs, den Bedarf für Profile ausgerechnet und im Bauhaus 1m Profile organiesiert.
Zusatzmaterial: Nieten
Werkzeug: Nietzange, Stichsege, Bohrmaschiene, Zollstock
Werkstadt: keine, PC-Raum auf dem Boden und Hocker

Zusatzmaterial nach dem Kauf: altes Gehäuse zerlegt und für Boden, MB-Grundplatte, Teilrückwand und Vorderkäfig für Laufwerke incl. Vorderabdeckung


Werdegang:

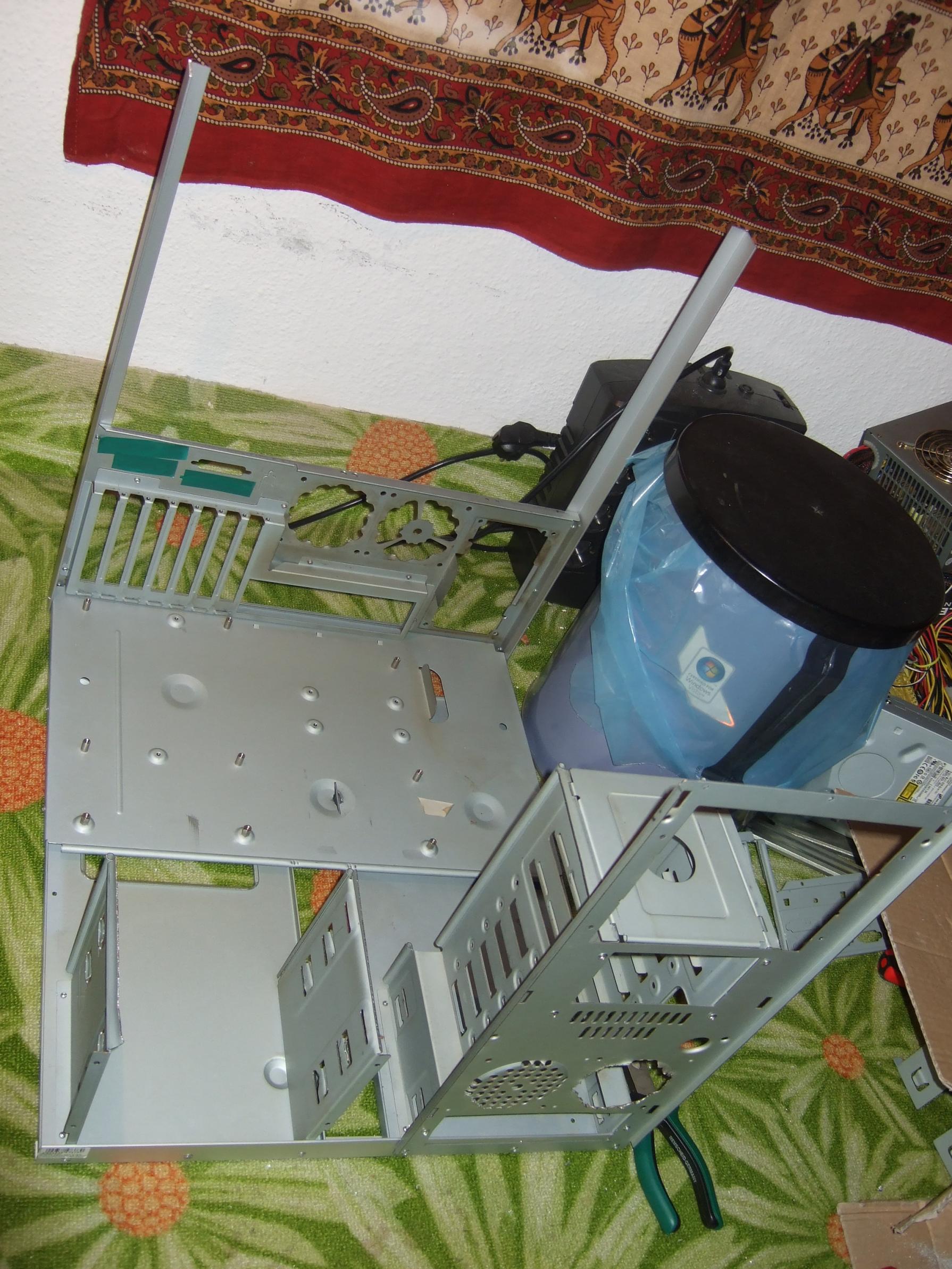

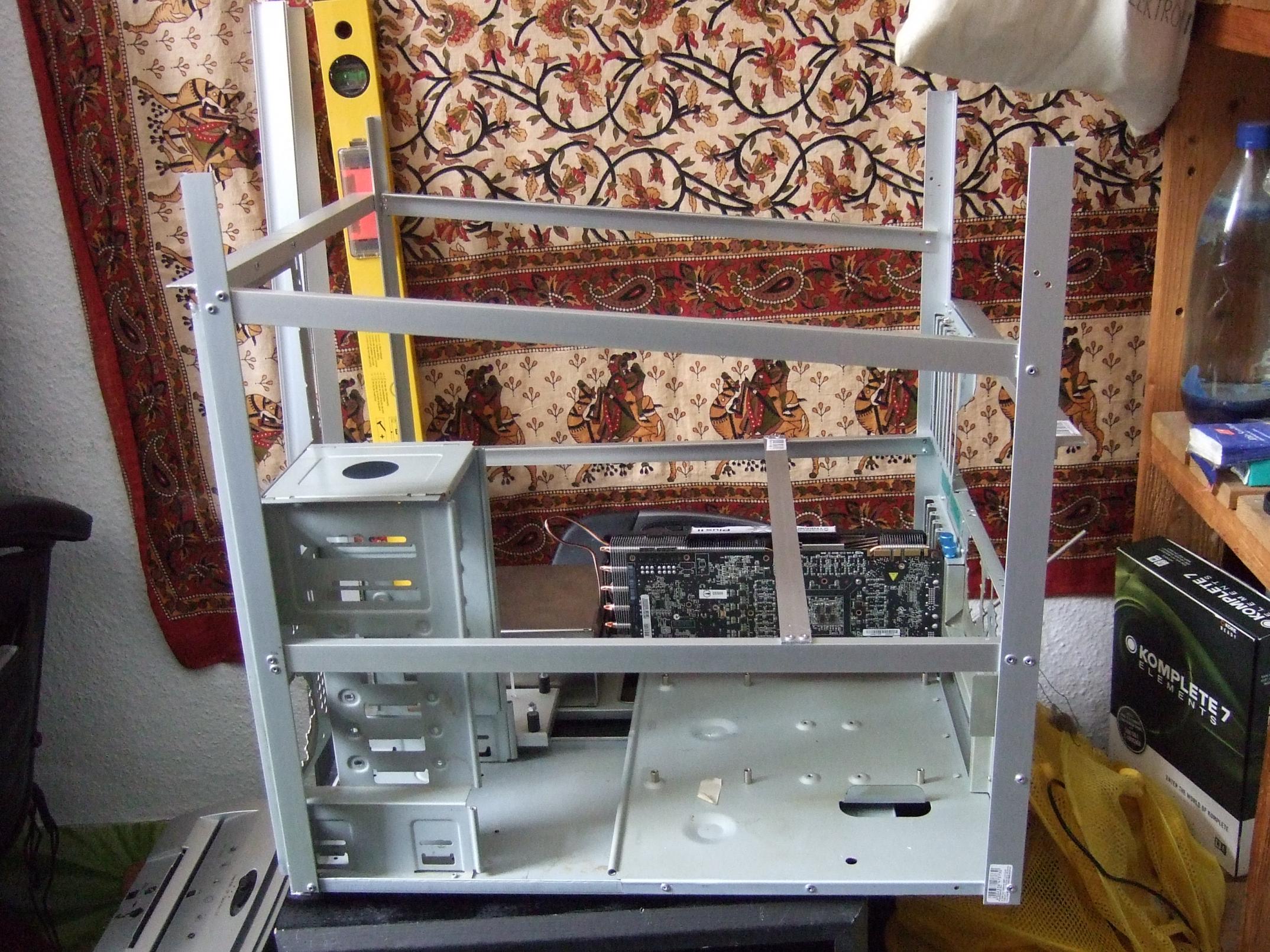

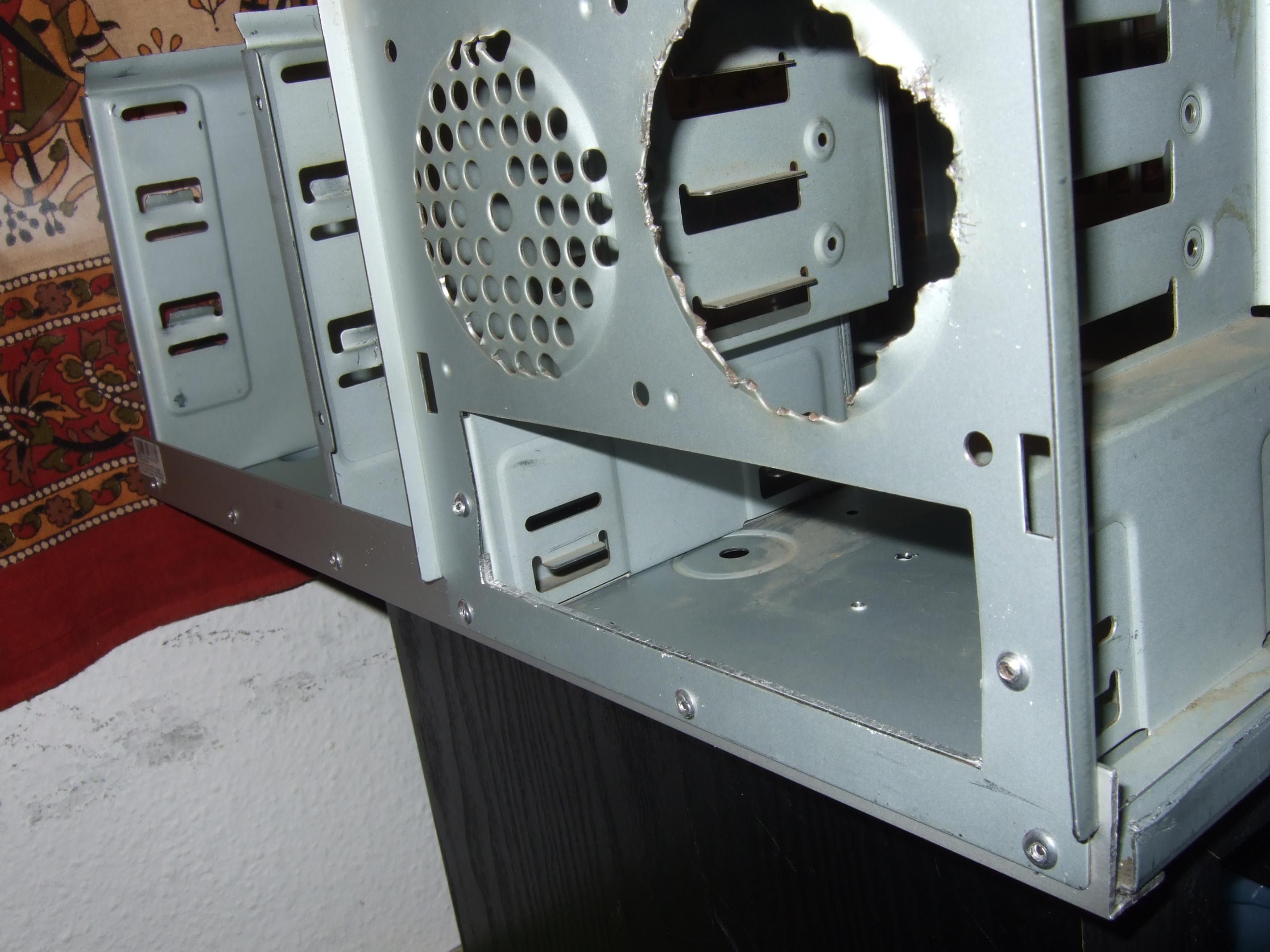

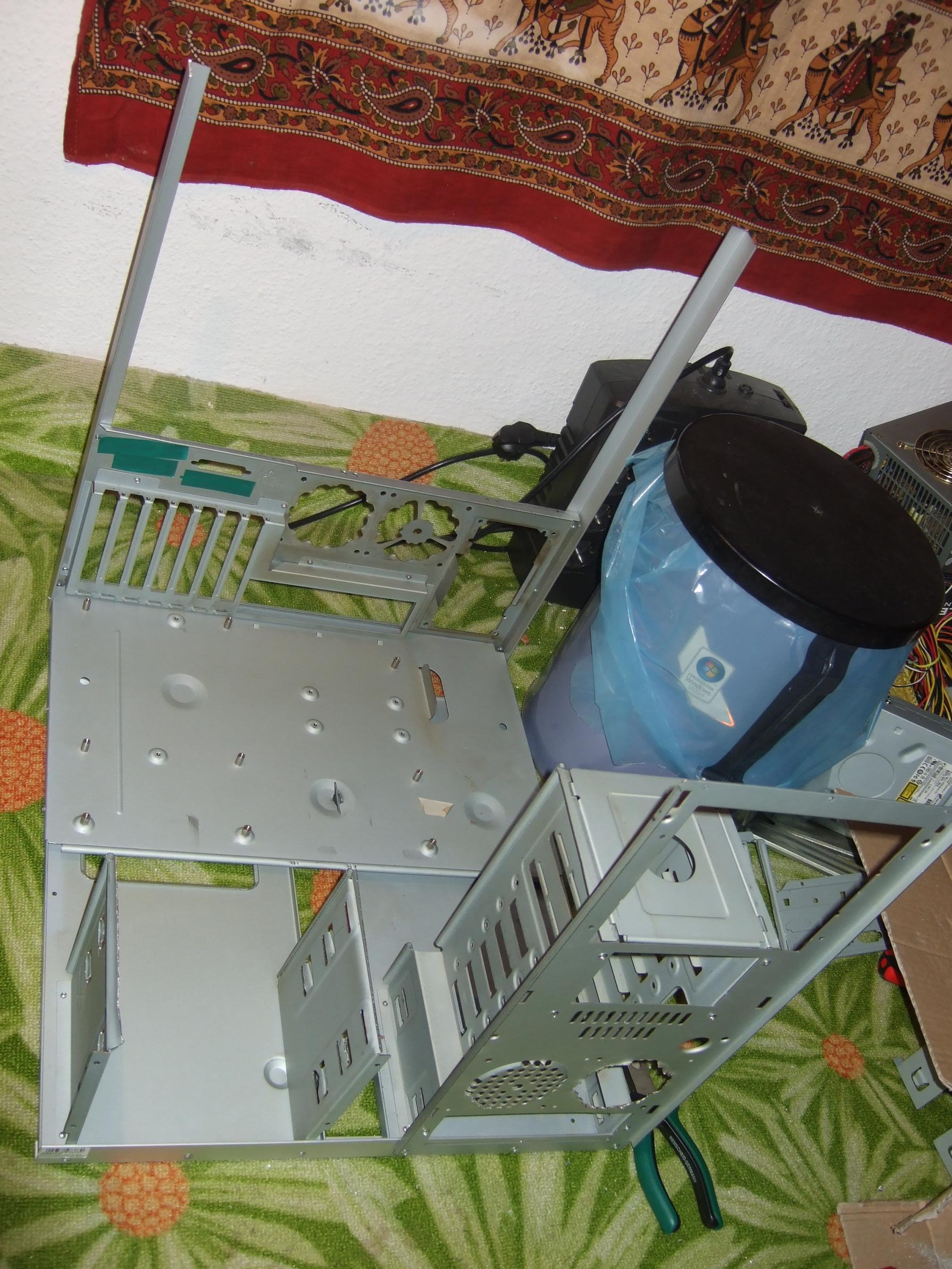

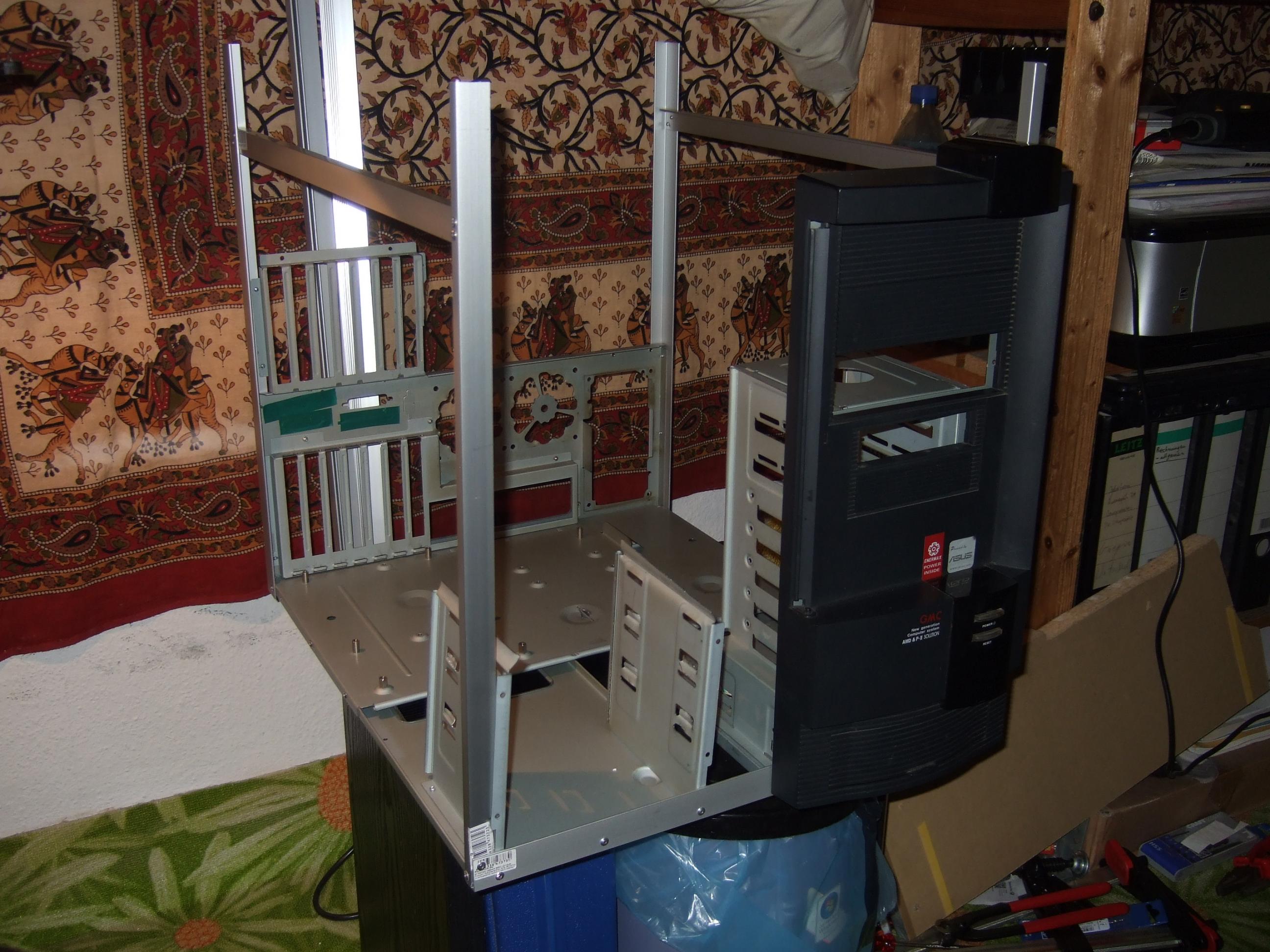

Gerüst: ursprünglich war es geplannt, diese nur aus Profilen zu machen,
allerdings bot es sich an ein altes Gehäuse zu zerlegen um ein gewissen standard zu haben.

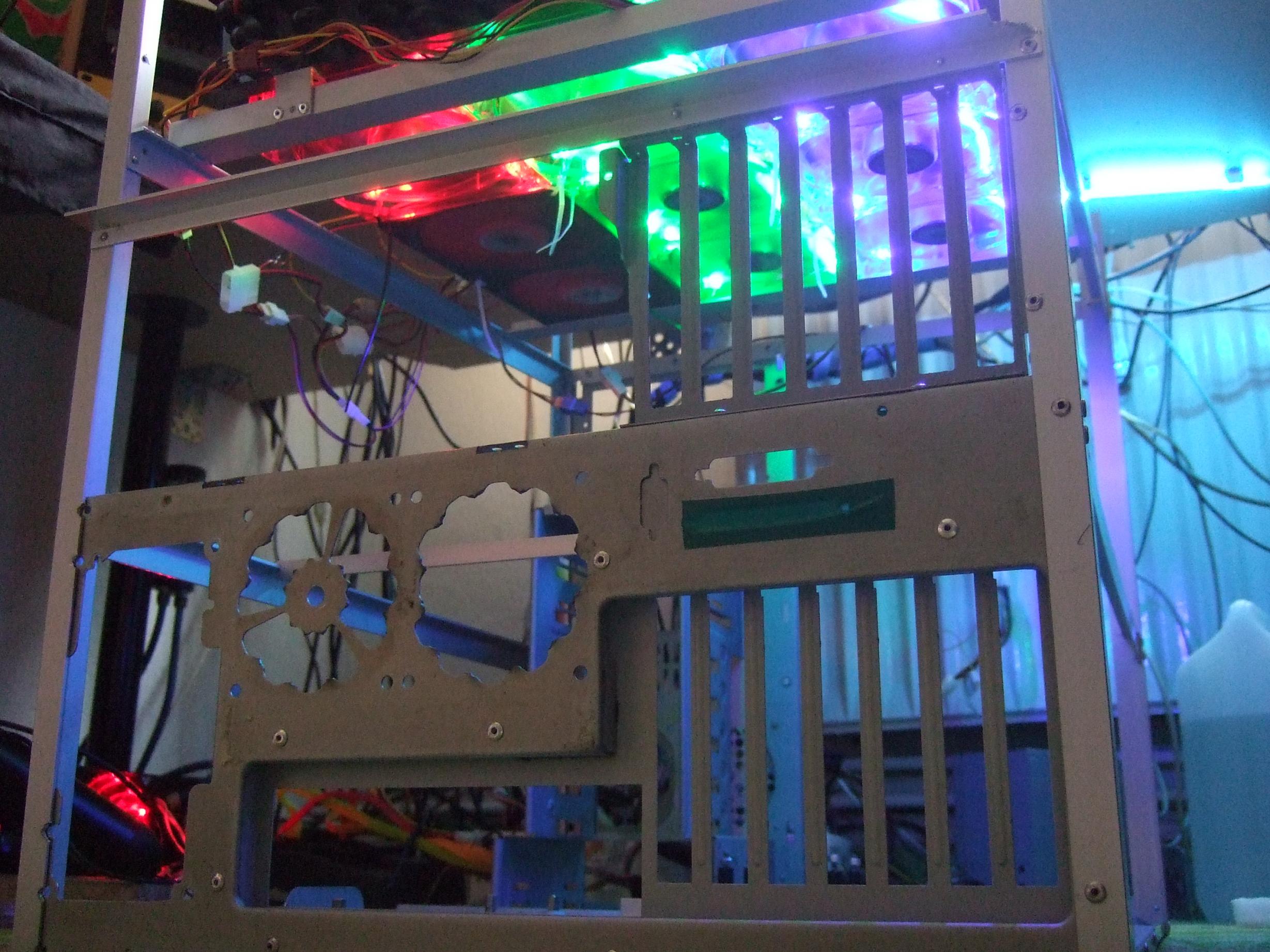

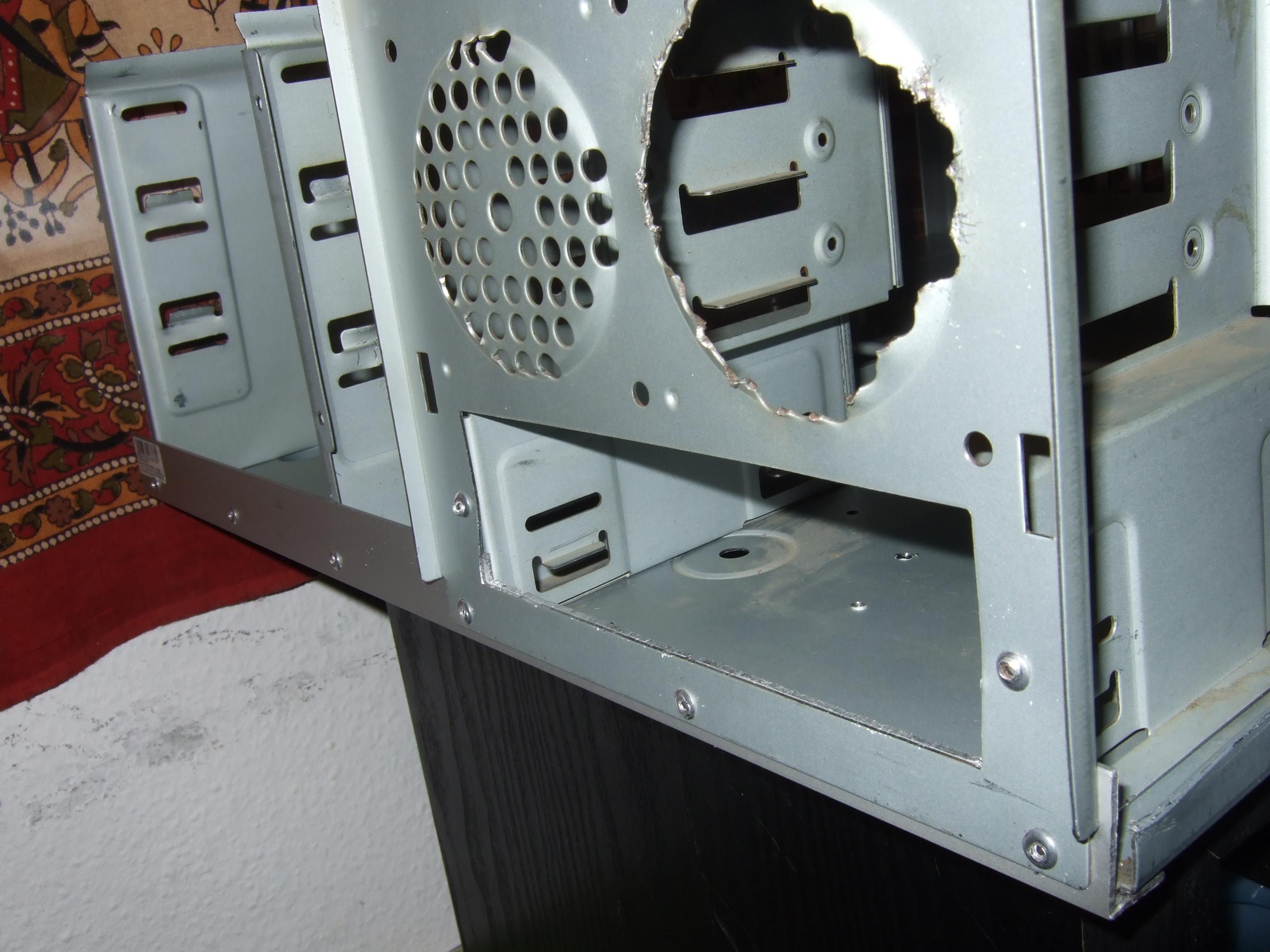

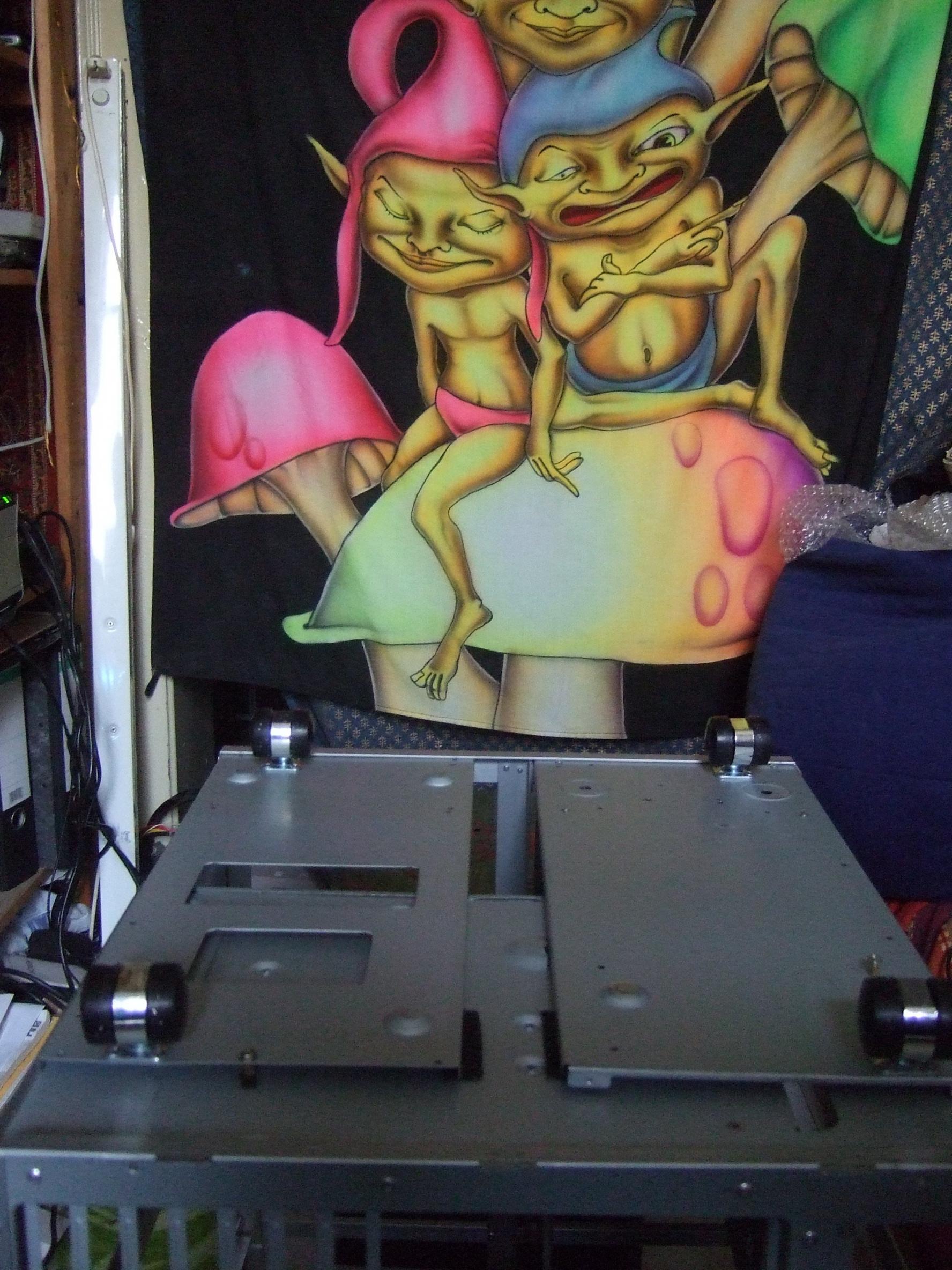

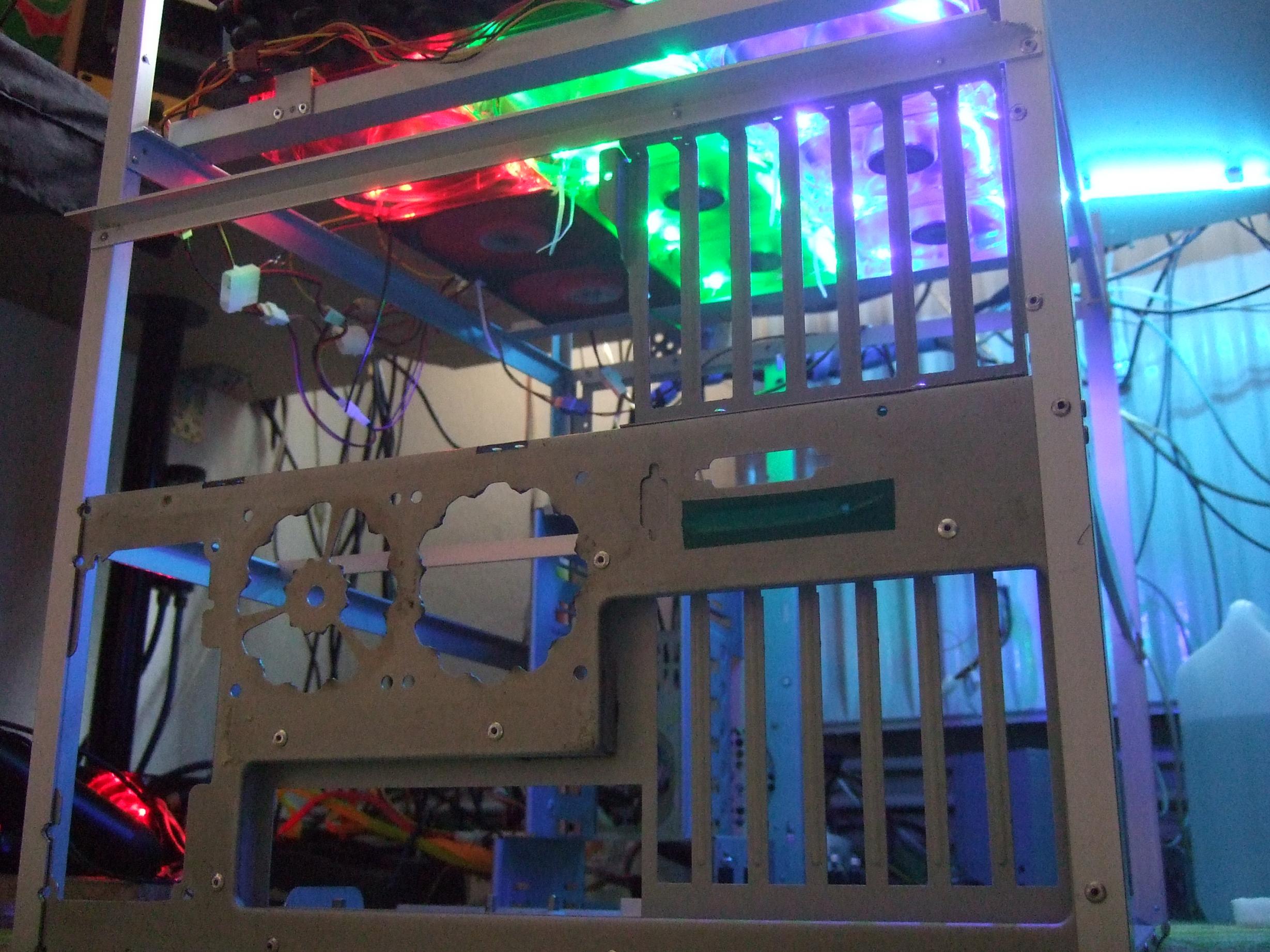

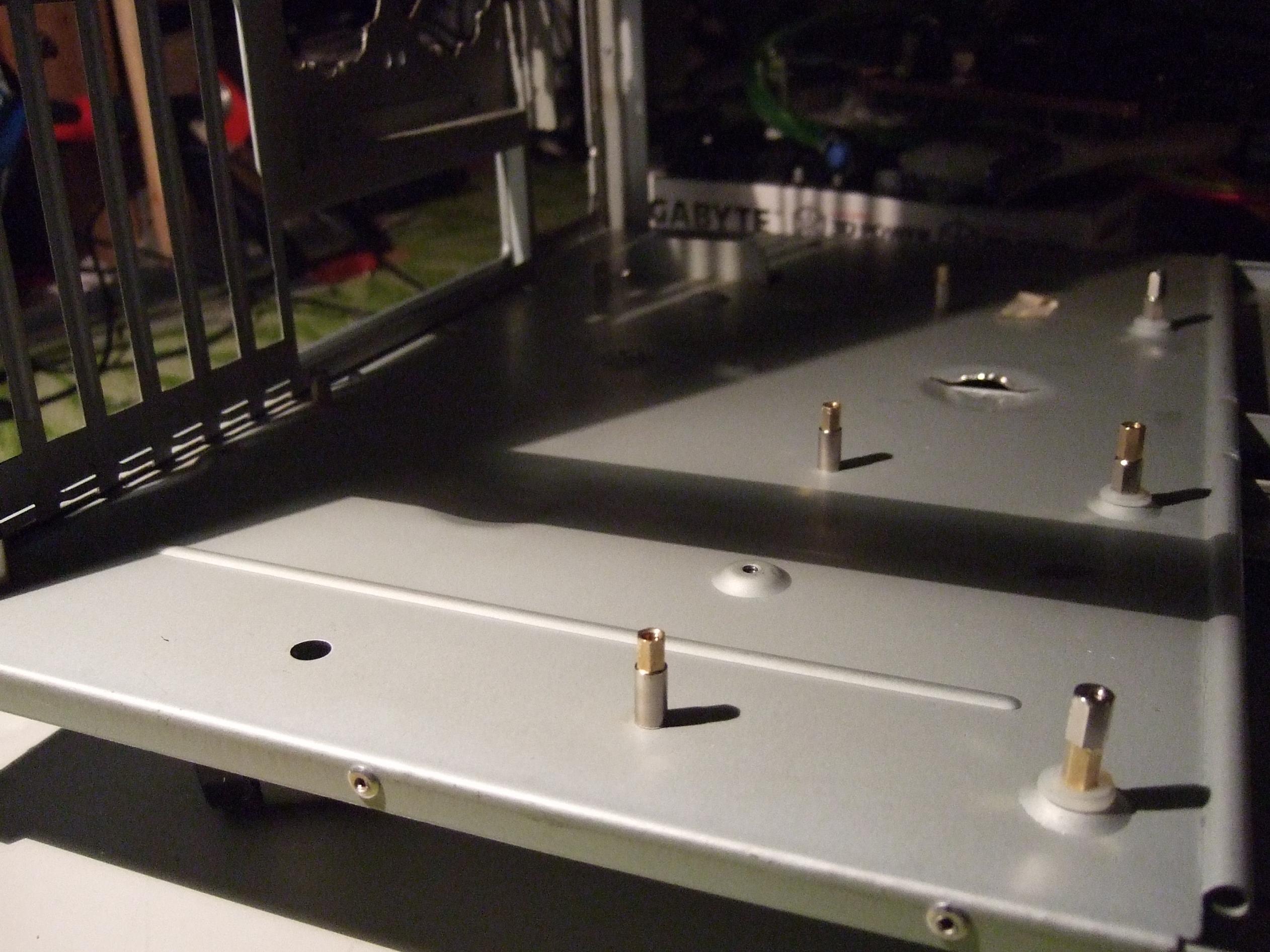

Boden und Decke zusammen mit MB-Platte zur Bodenplatte genietet. Sowie laufwerkskäfige und Rückblende.

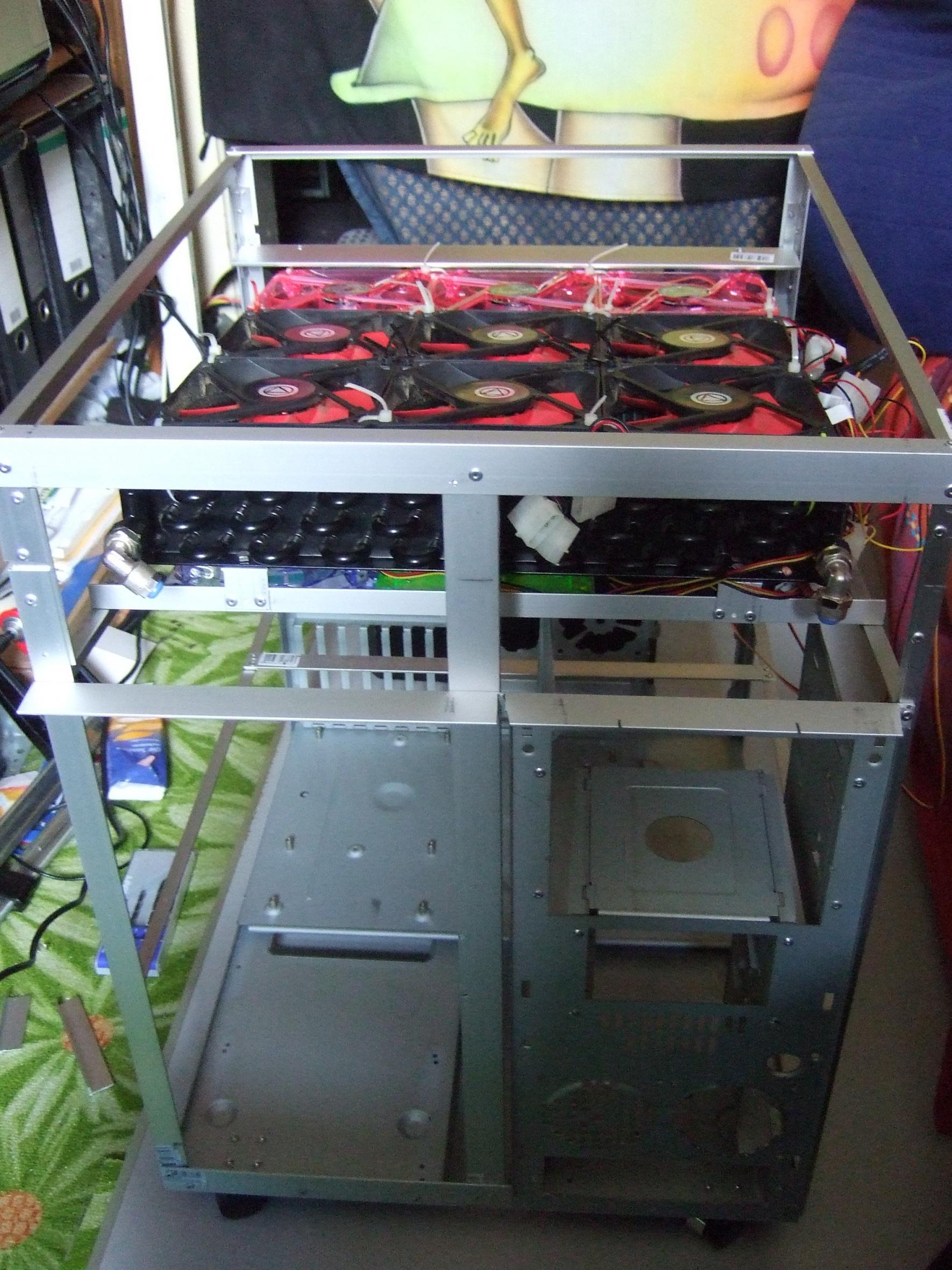

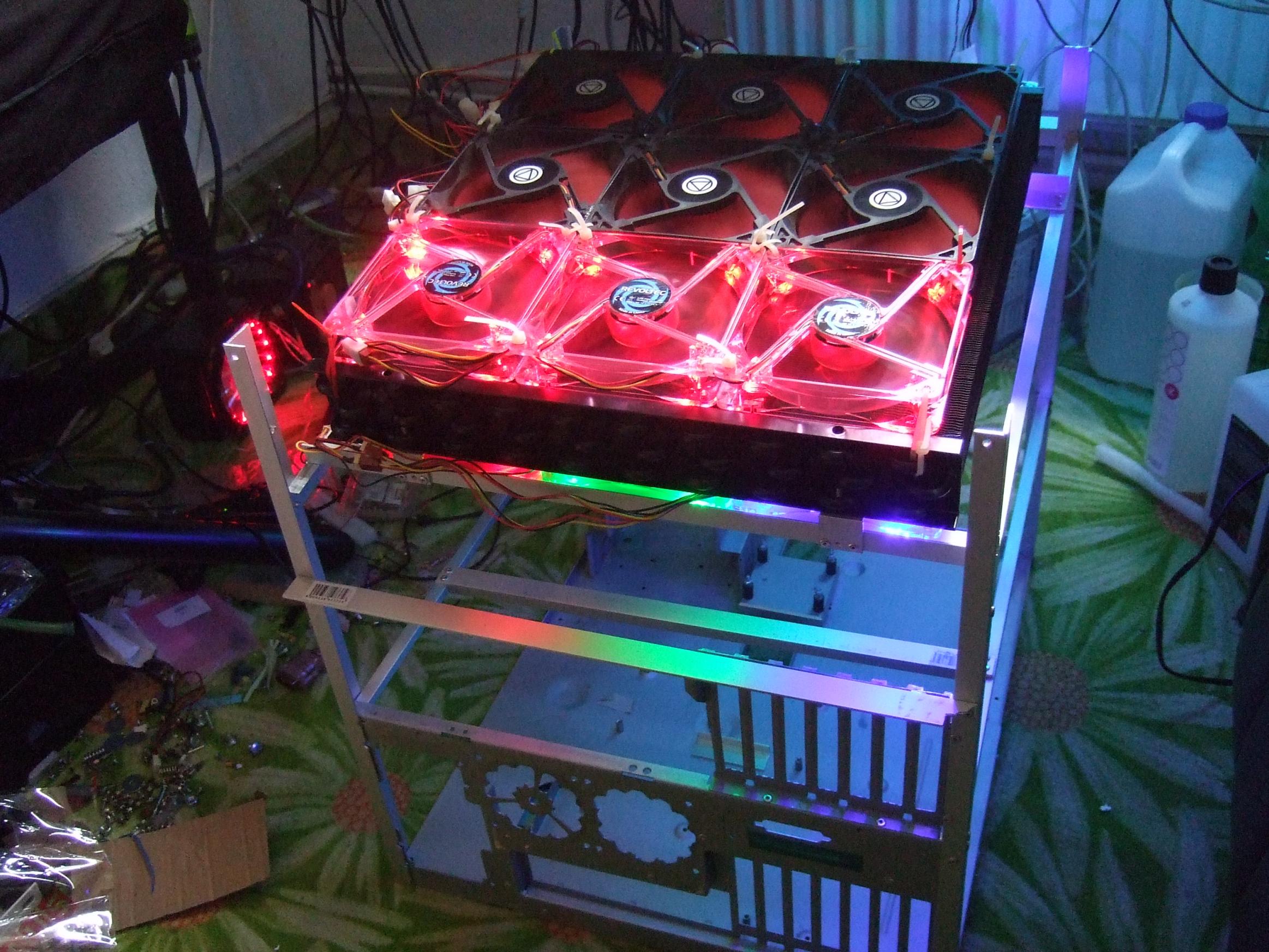

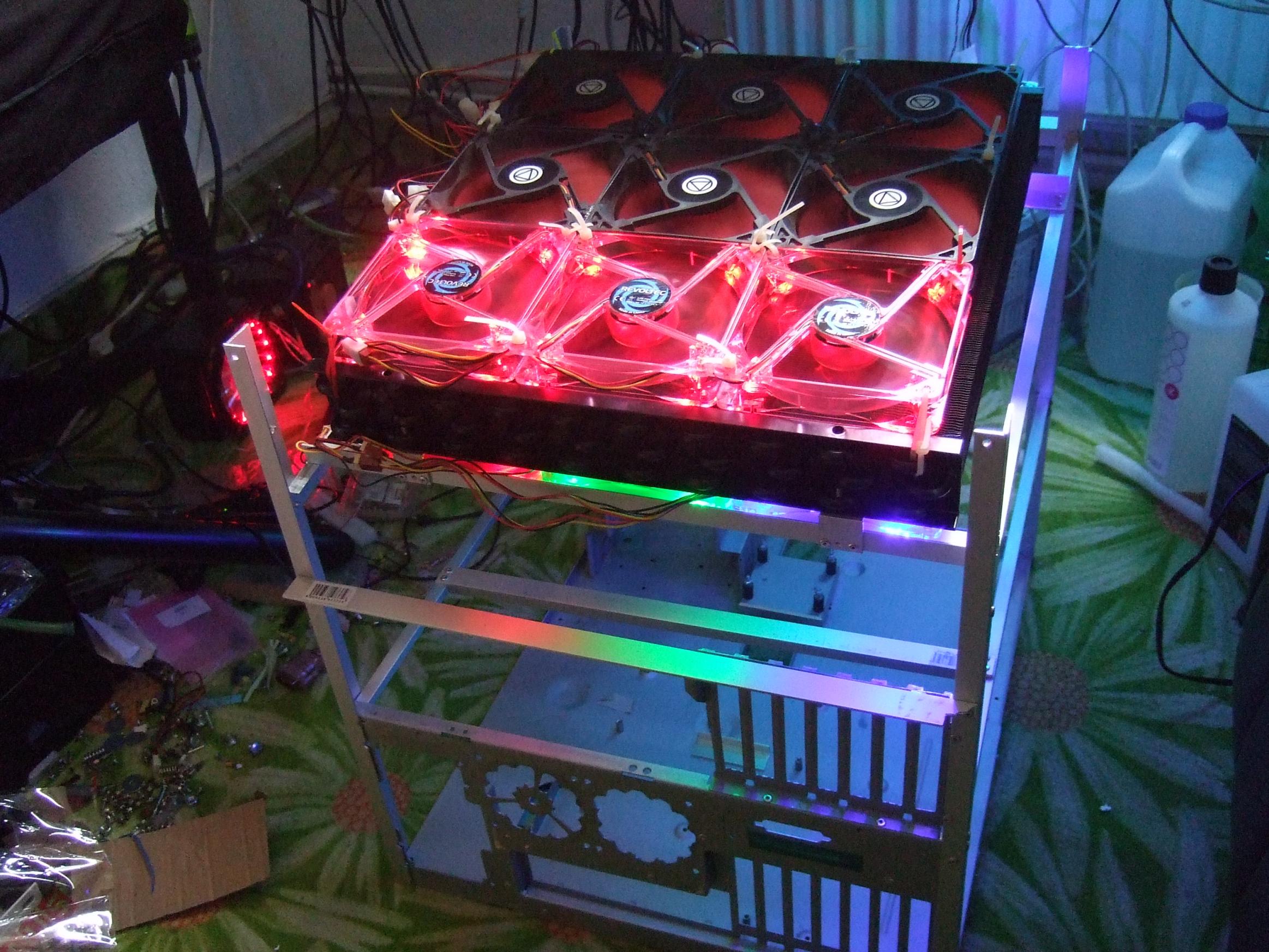

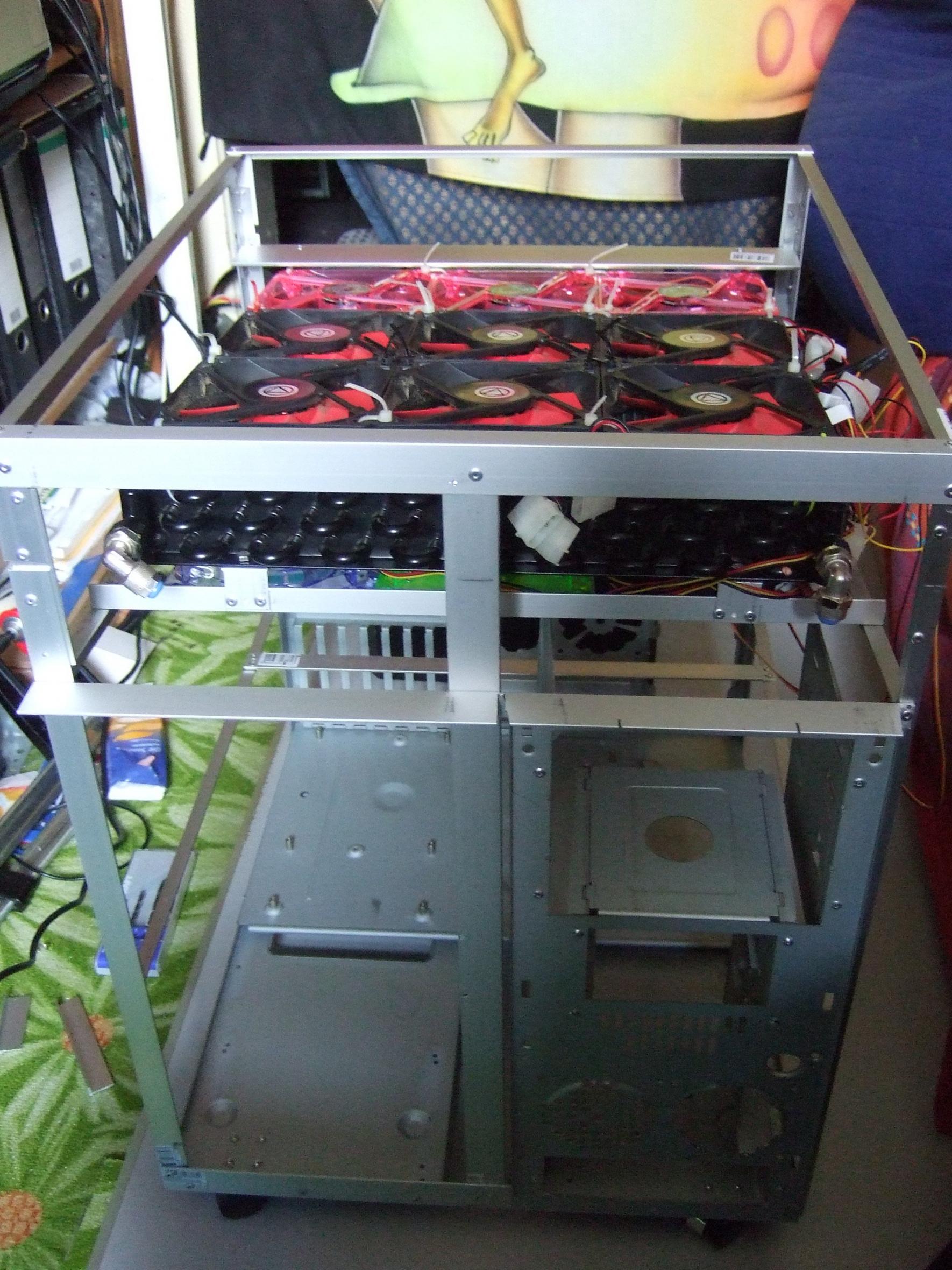

Radiator: die Sietenprofile sind schräg angesetzt,
damit die Abluft oben nach hinten verdrängt wird und so aus dem Gehäuse geht.

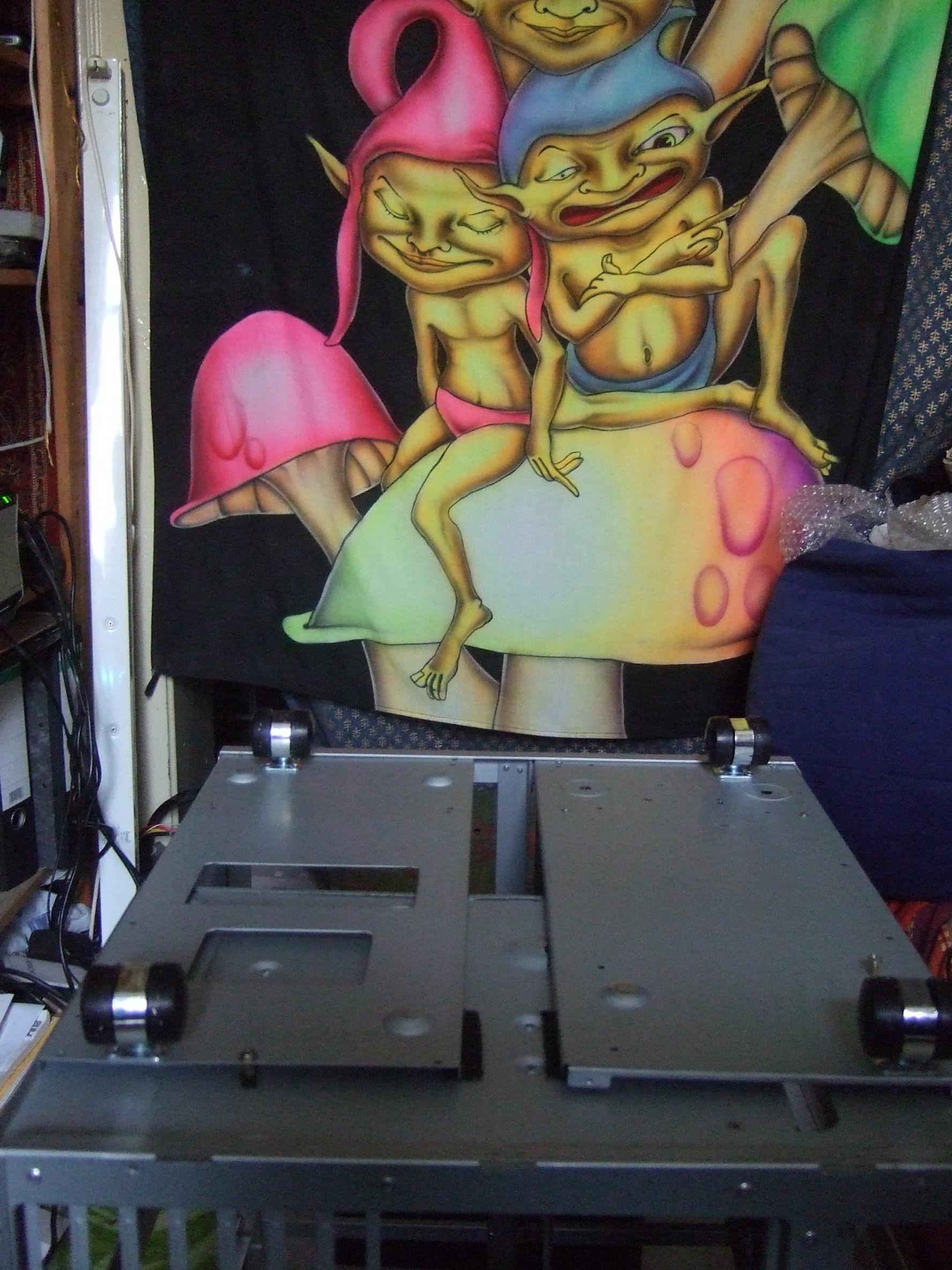

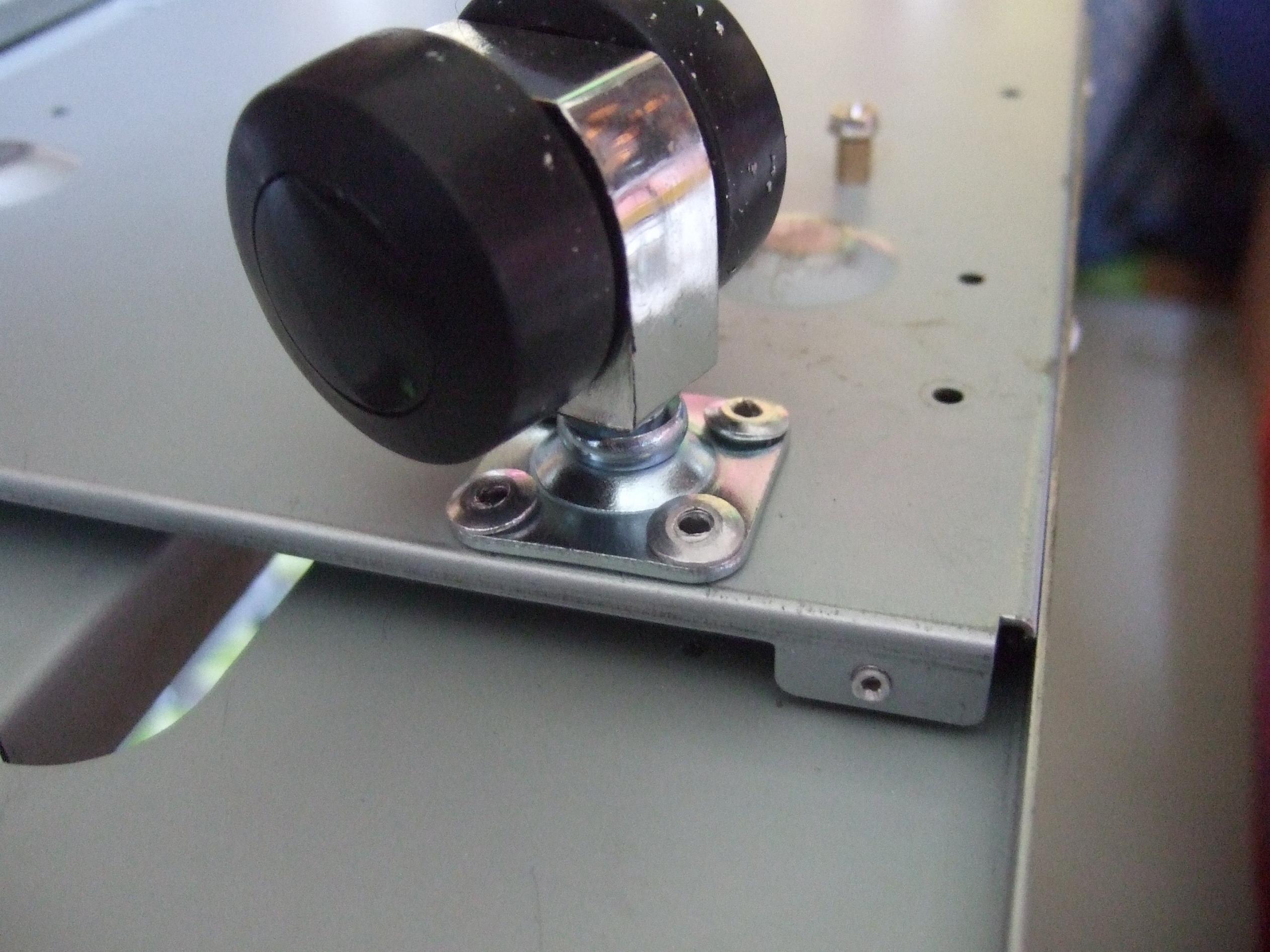

Räder: man kann ja nie wissen wo es mal hingehen soll

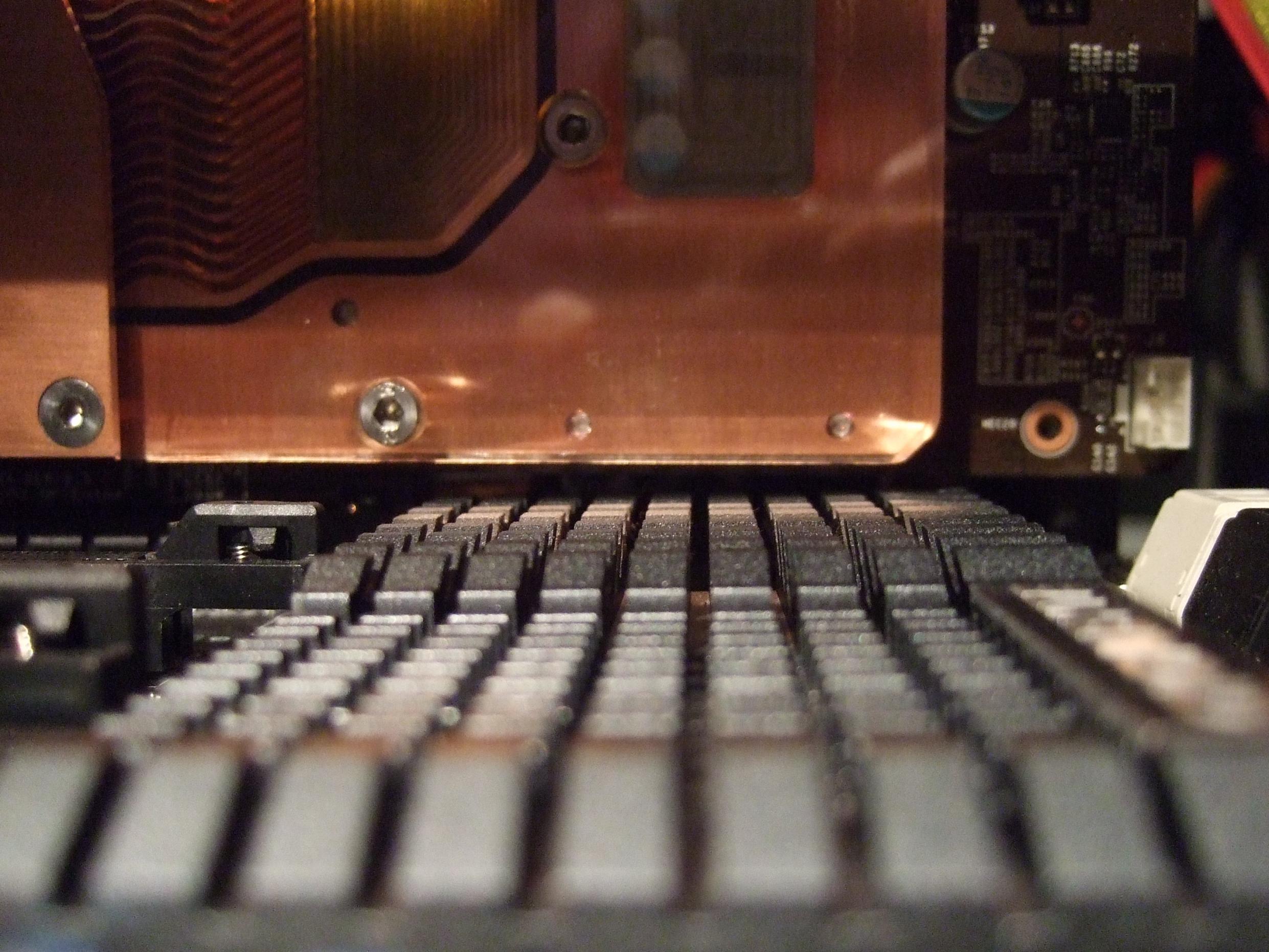

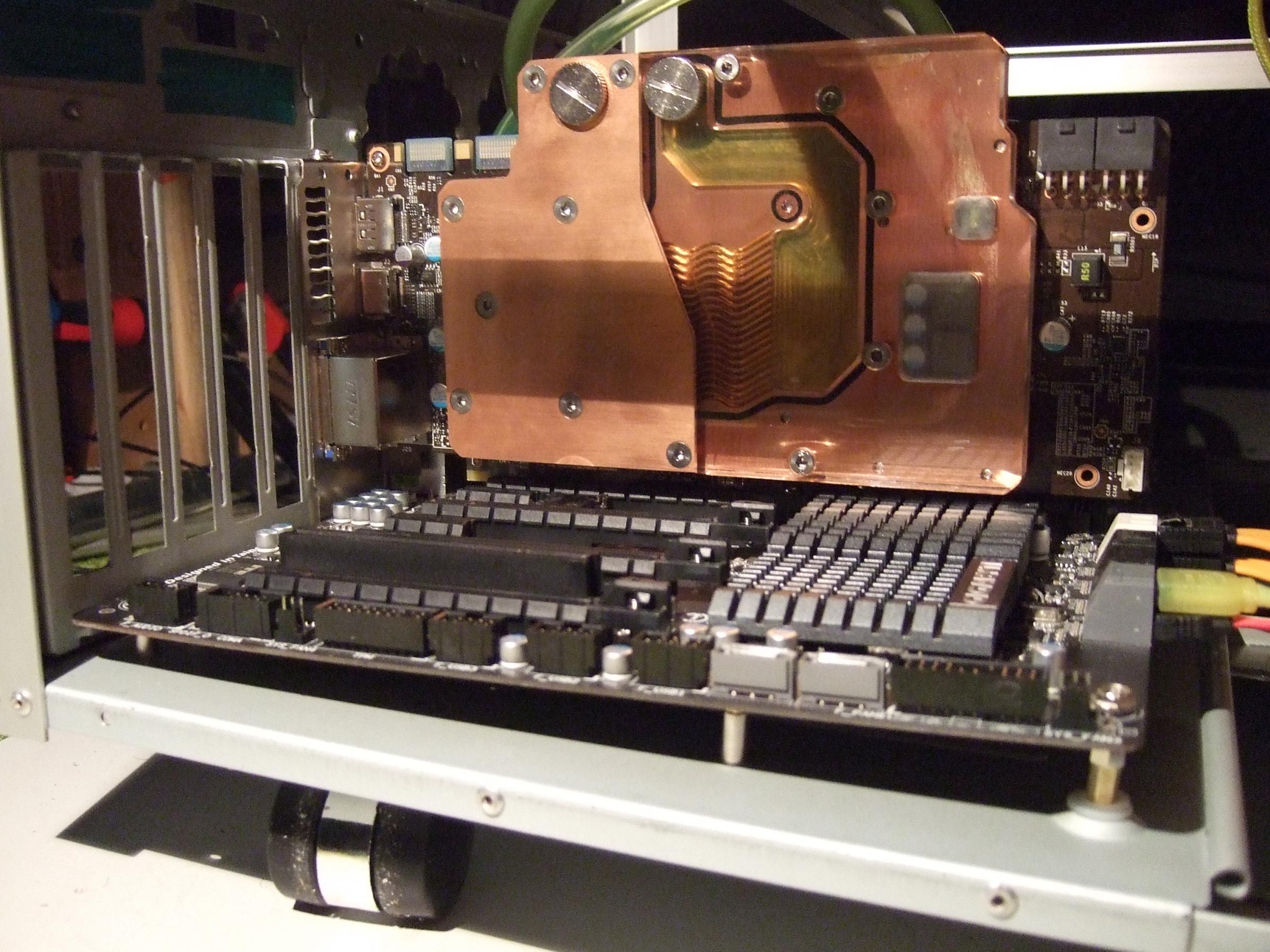

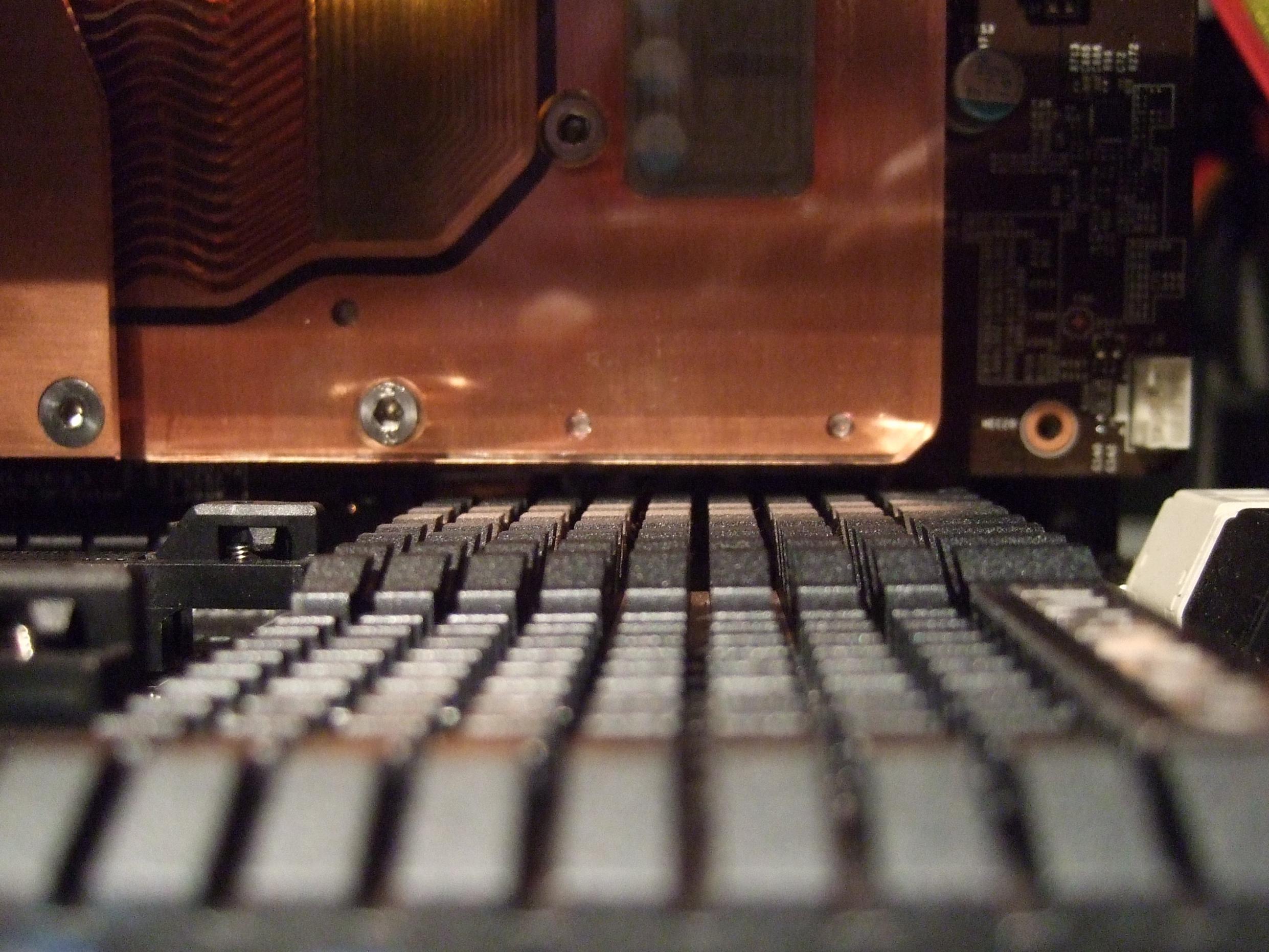

Winkelproblem: wer hätte das gedacht, wenn die Karten nicht richtig sitzen gibts halt Bildstörungen, aber PC läuft.


Winkelproblemlösung: keine Bildstörungen mehr!


Passt:

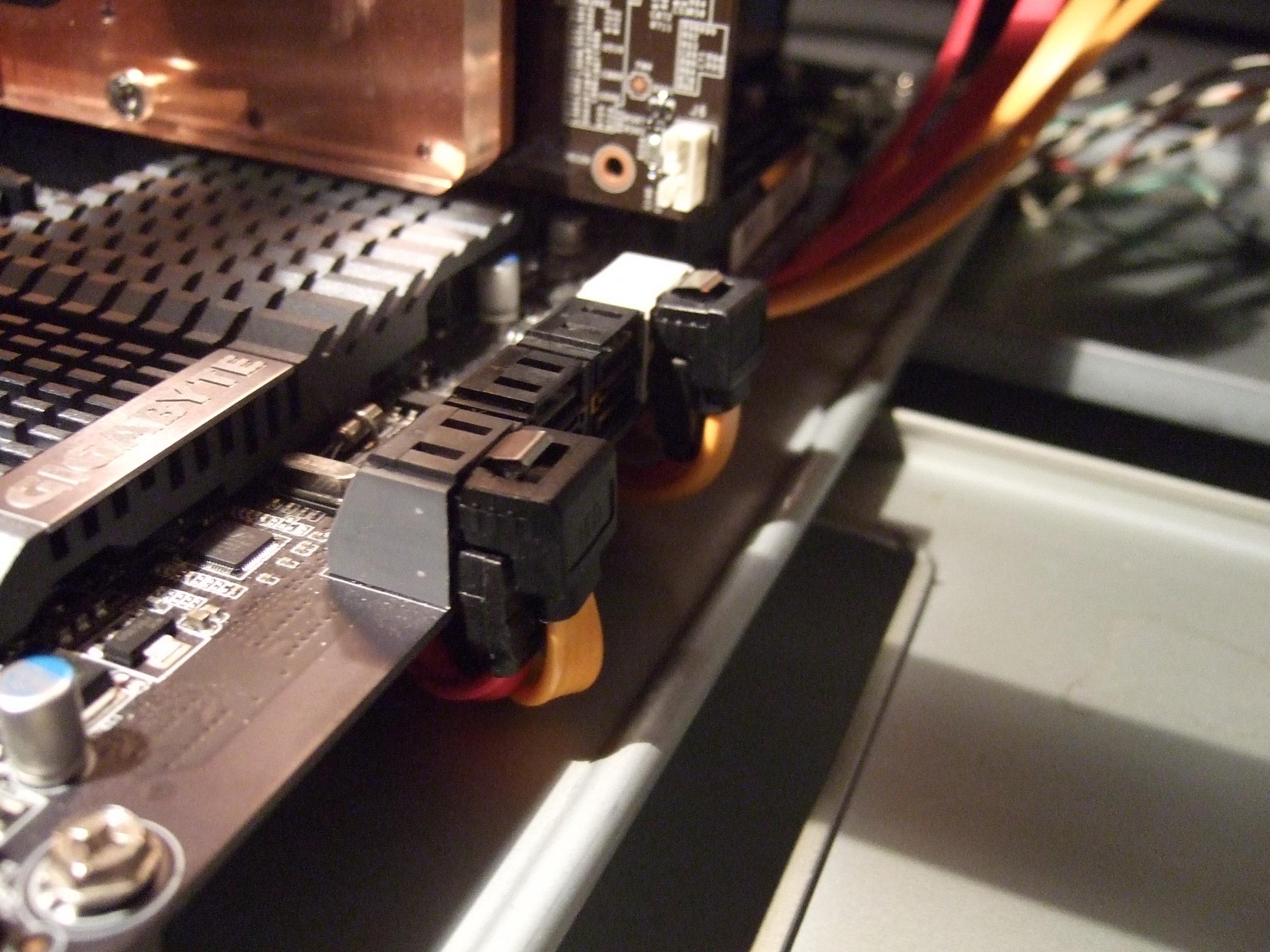

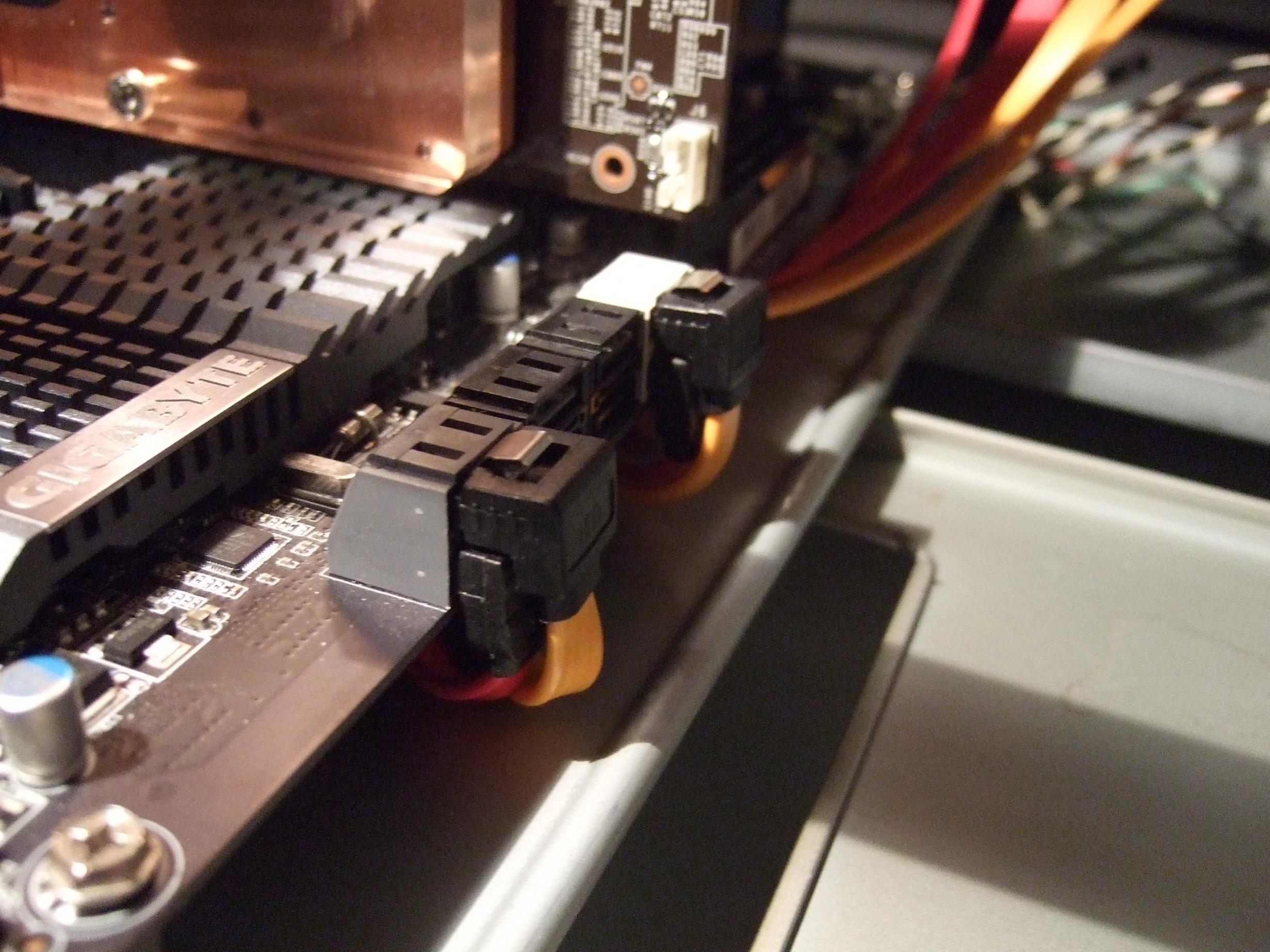

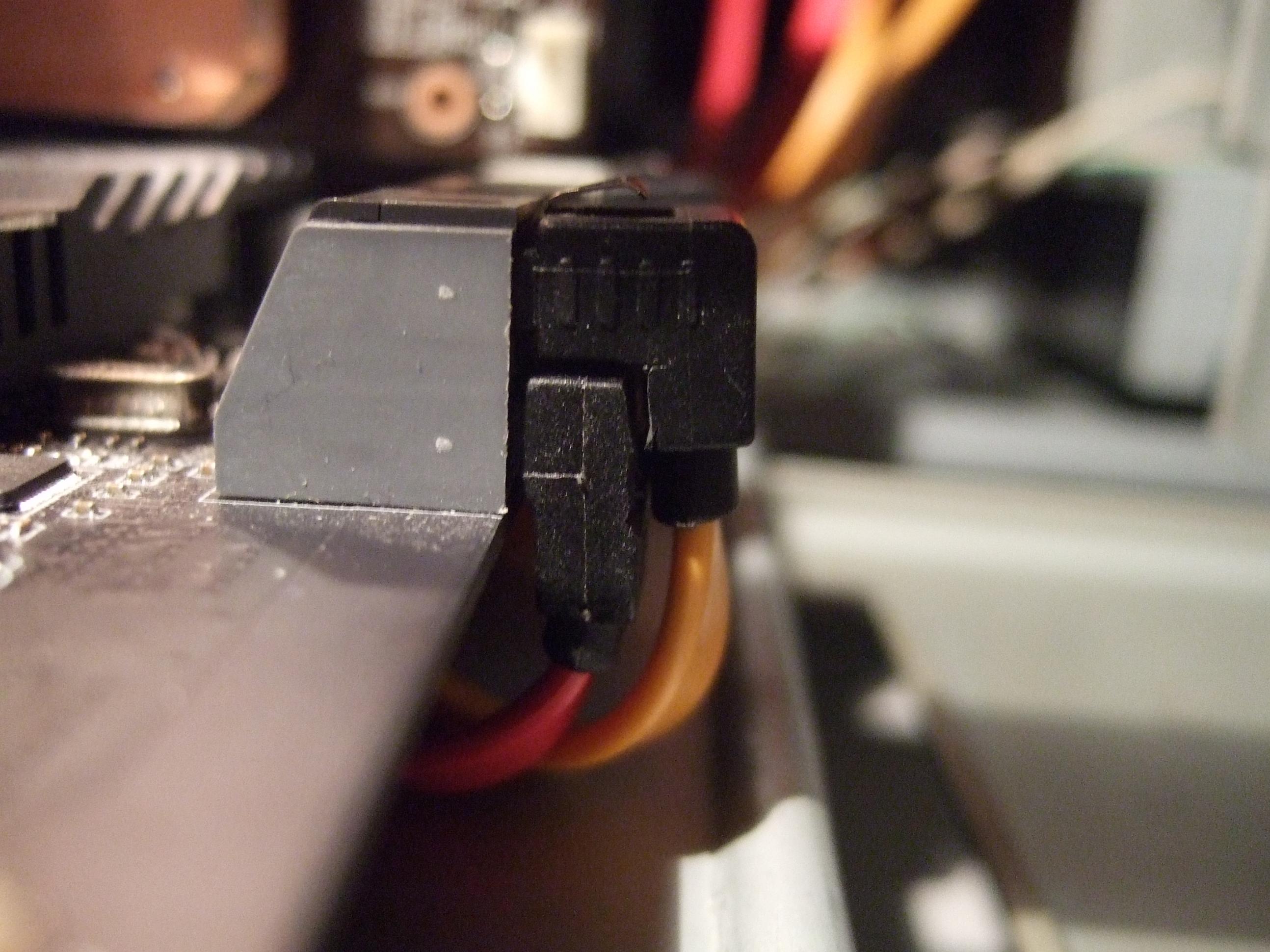

Satakabel-Mod: da sollte einfach mehr Luft sein,
weil noch ein Lüfter hinkommt um nicht wassergekühlte Teile der Grakas und
den MCU-Kükler mit einem Luftzug zu kühlen.
Die Kabel kommen von Mainboards. die roten von Asus und die gelben von Gigabyte
ca 2mm der Gummierung auf beiden Steckern mit Tepichmesser ab und es passt wie angegossen.

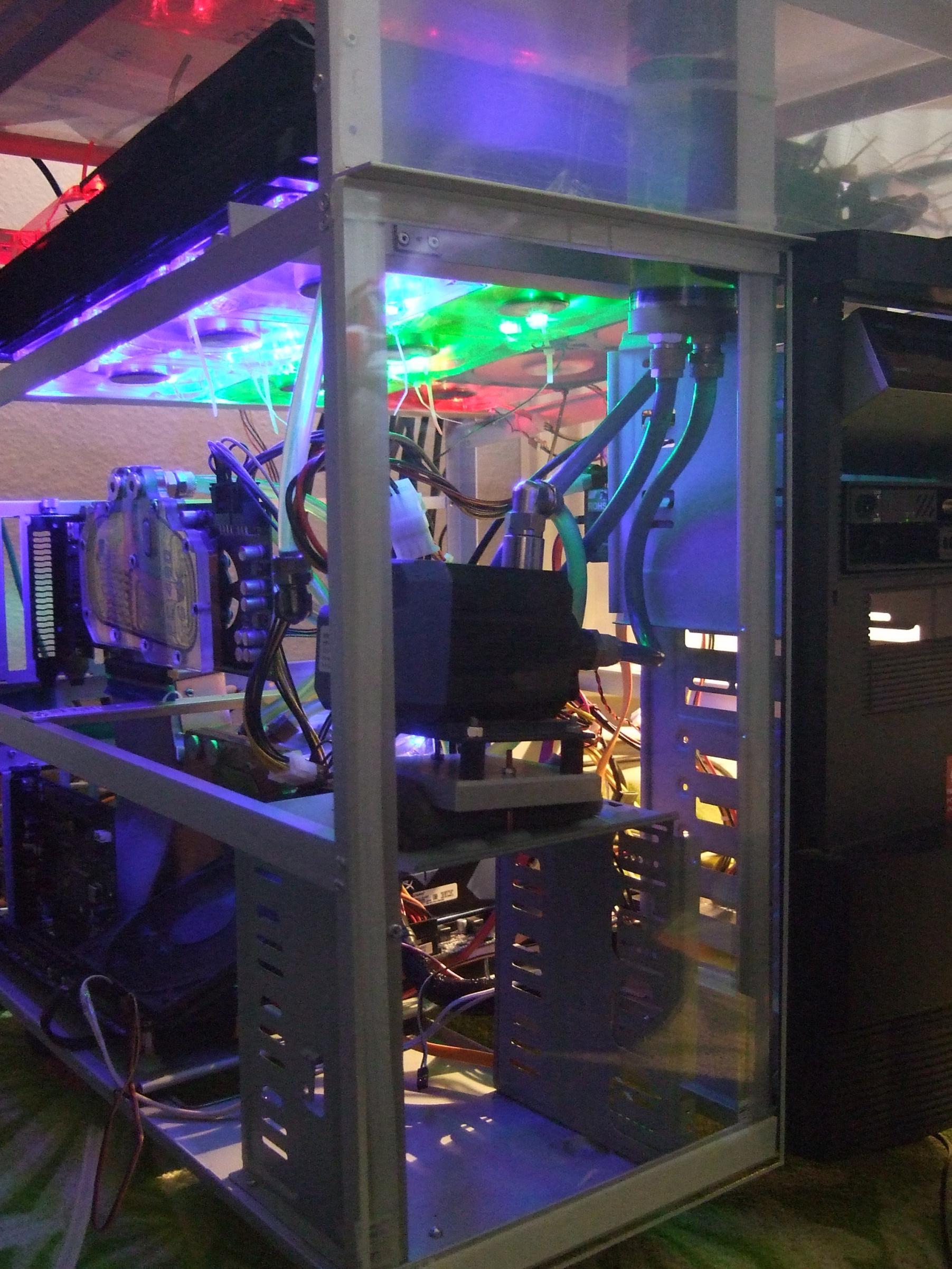

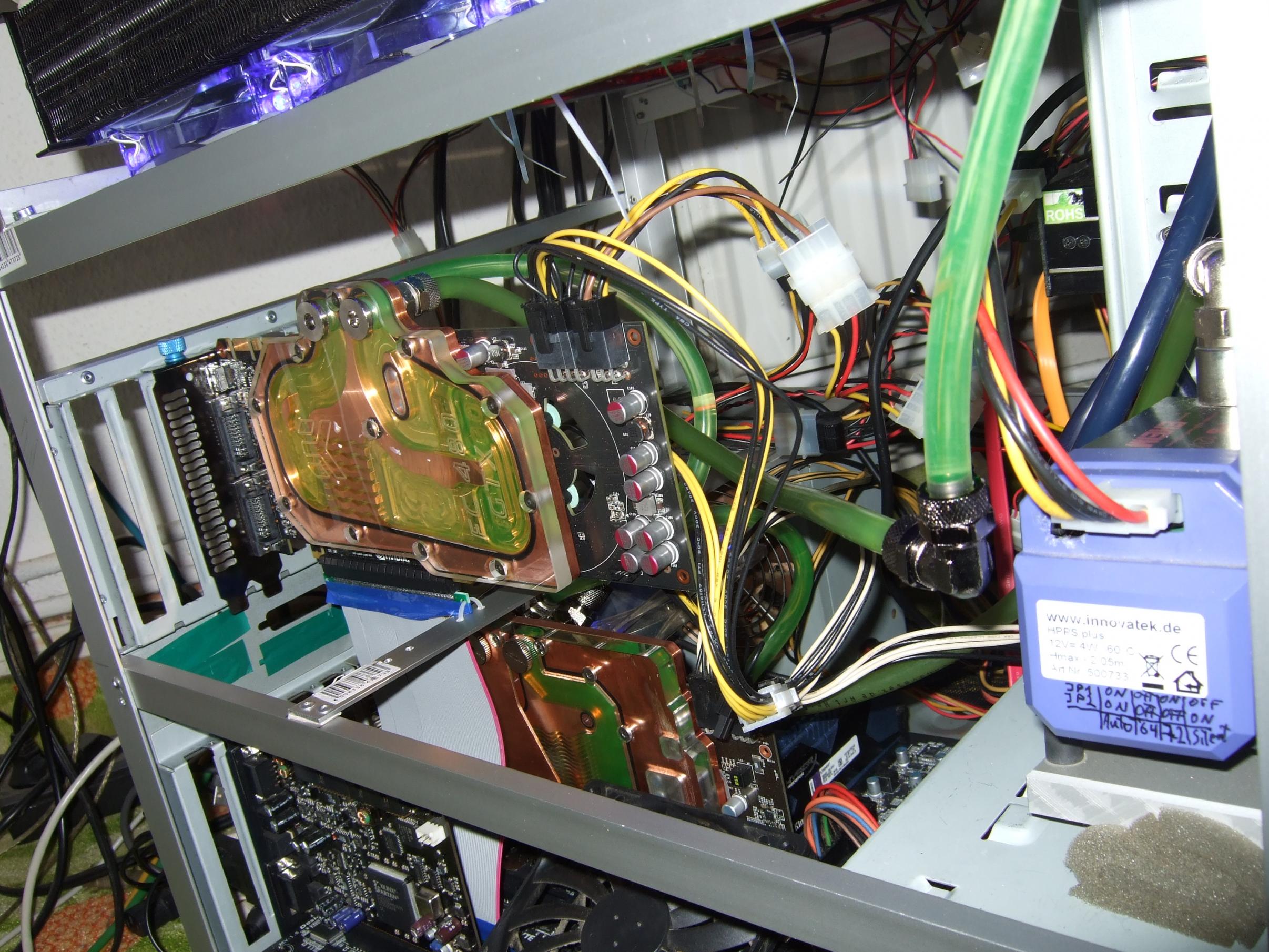

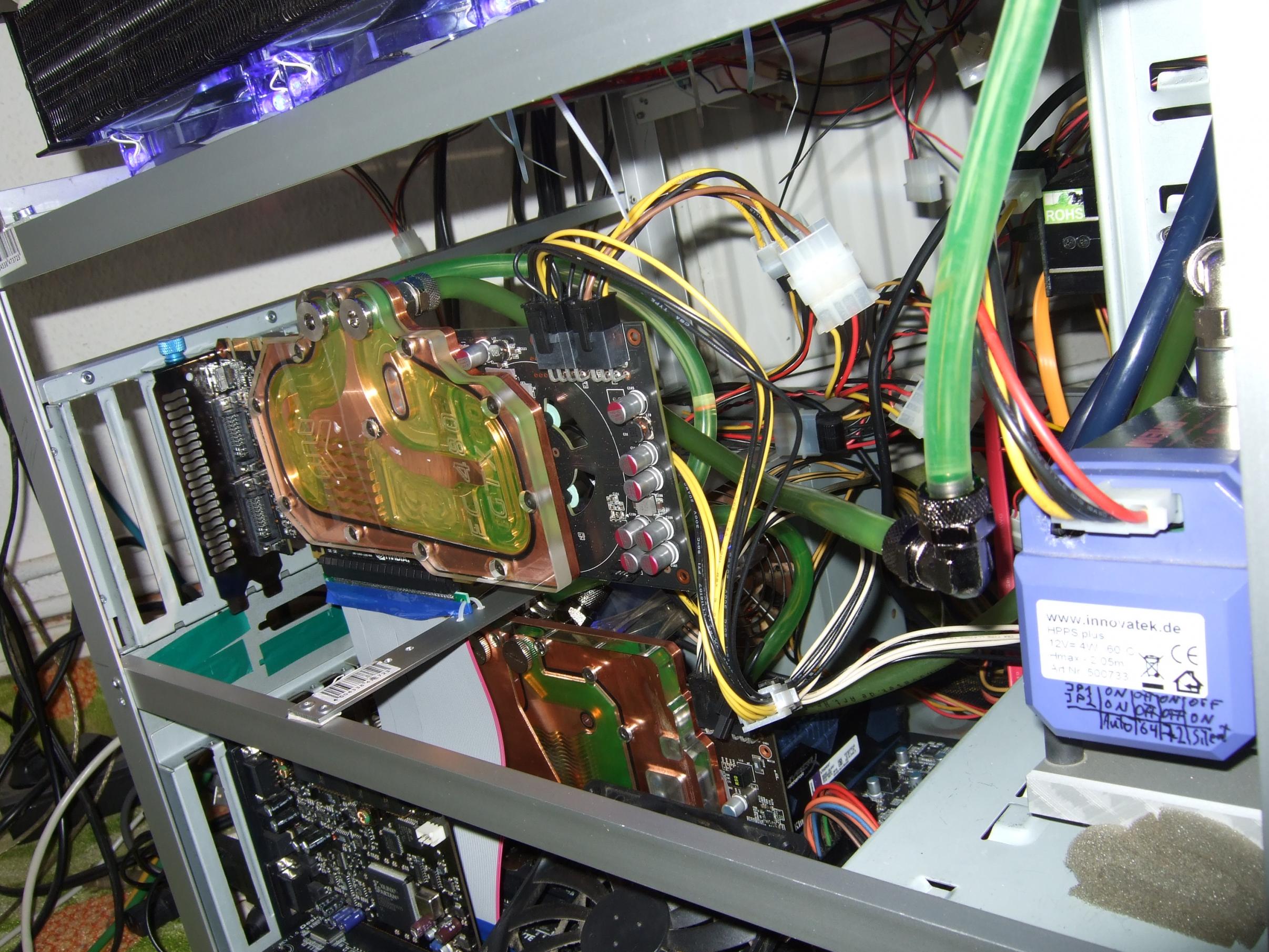

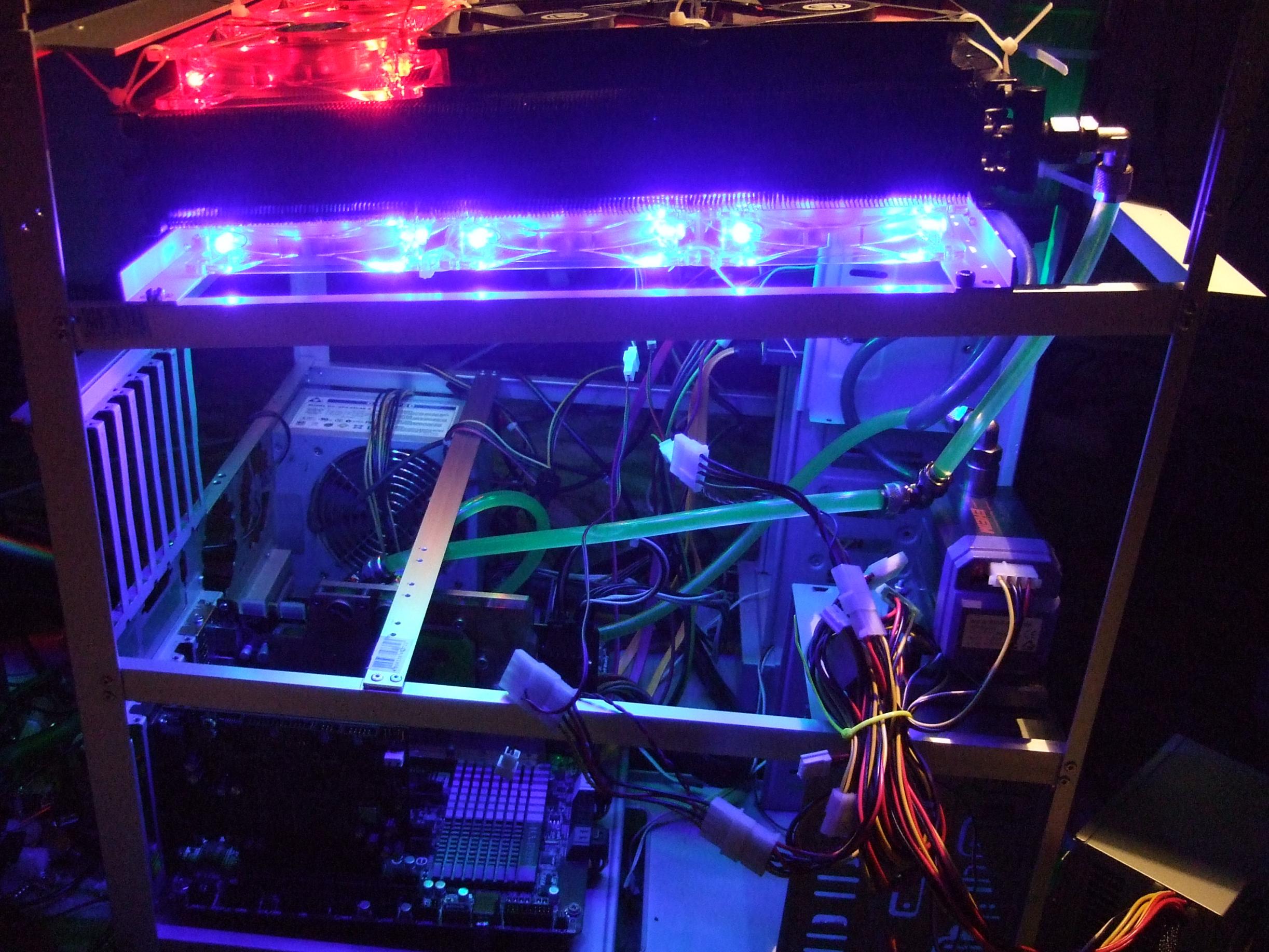

Waterloop: keine Probleme.

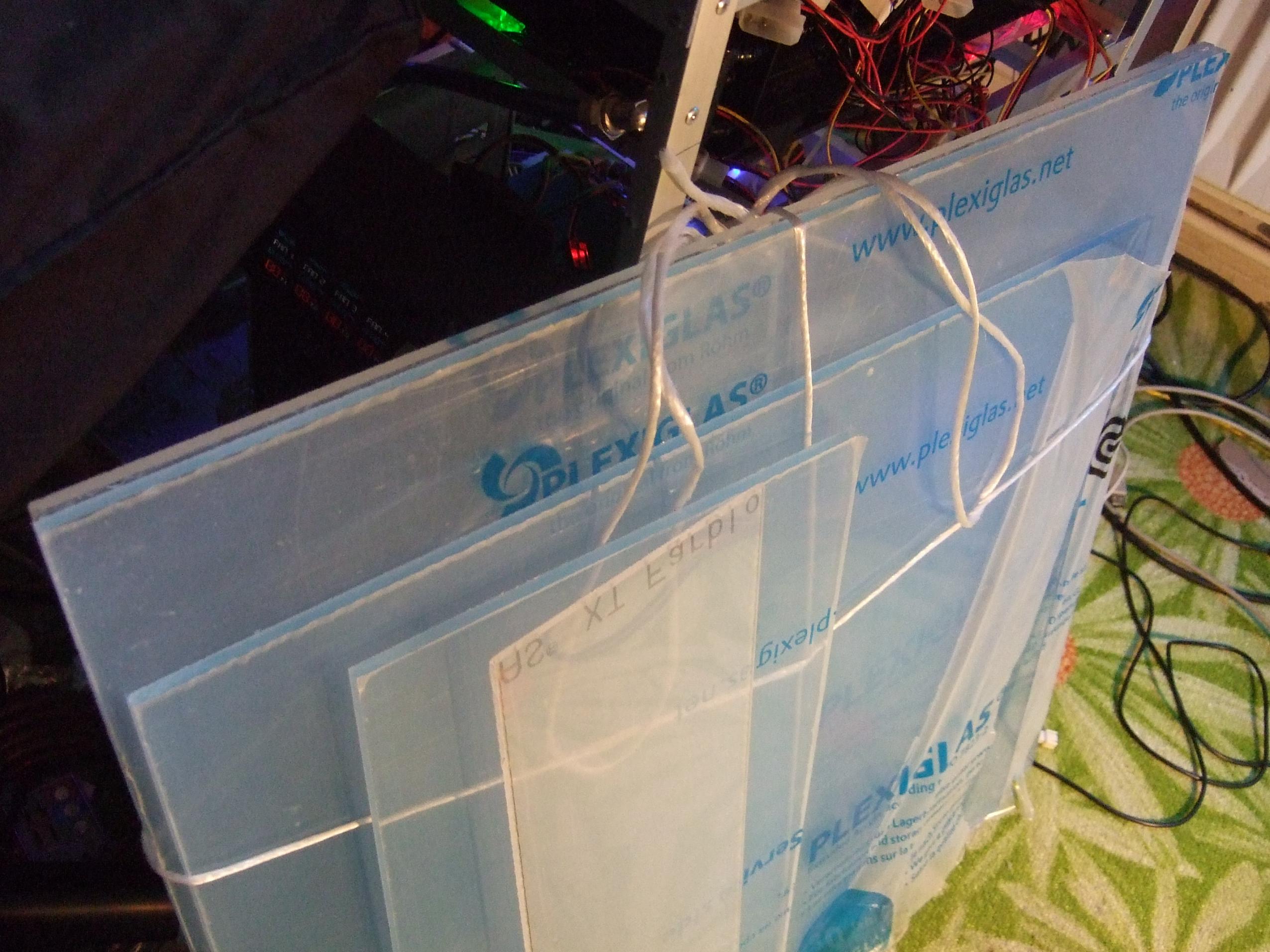

Plexiglas fertig zugeschnitten: Bauhaus ist cool, gleich um die Ecke, keine Versandkosten und Preise unter den im Netz.

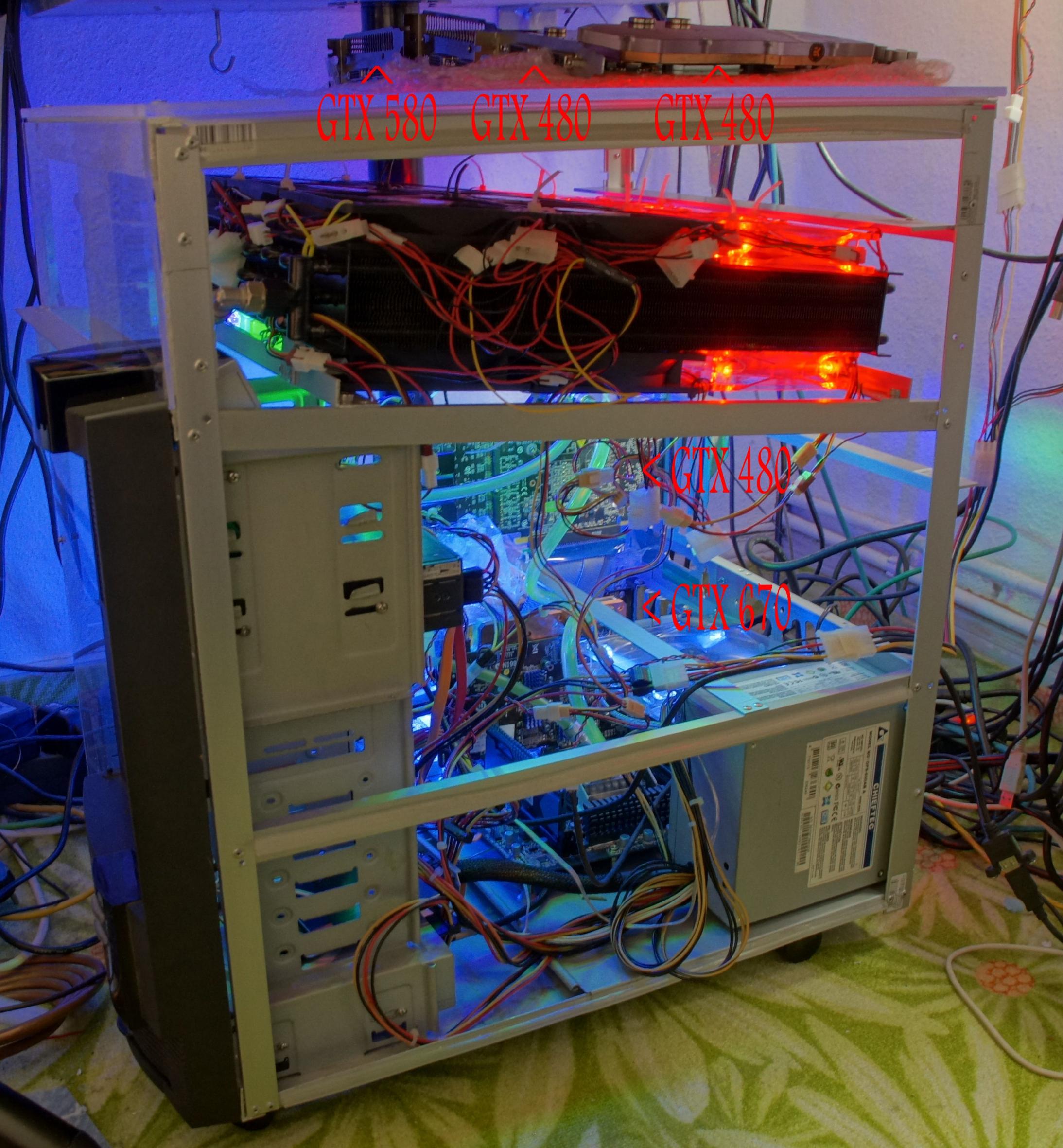

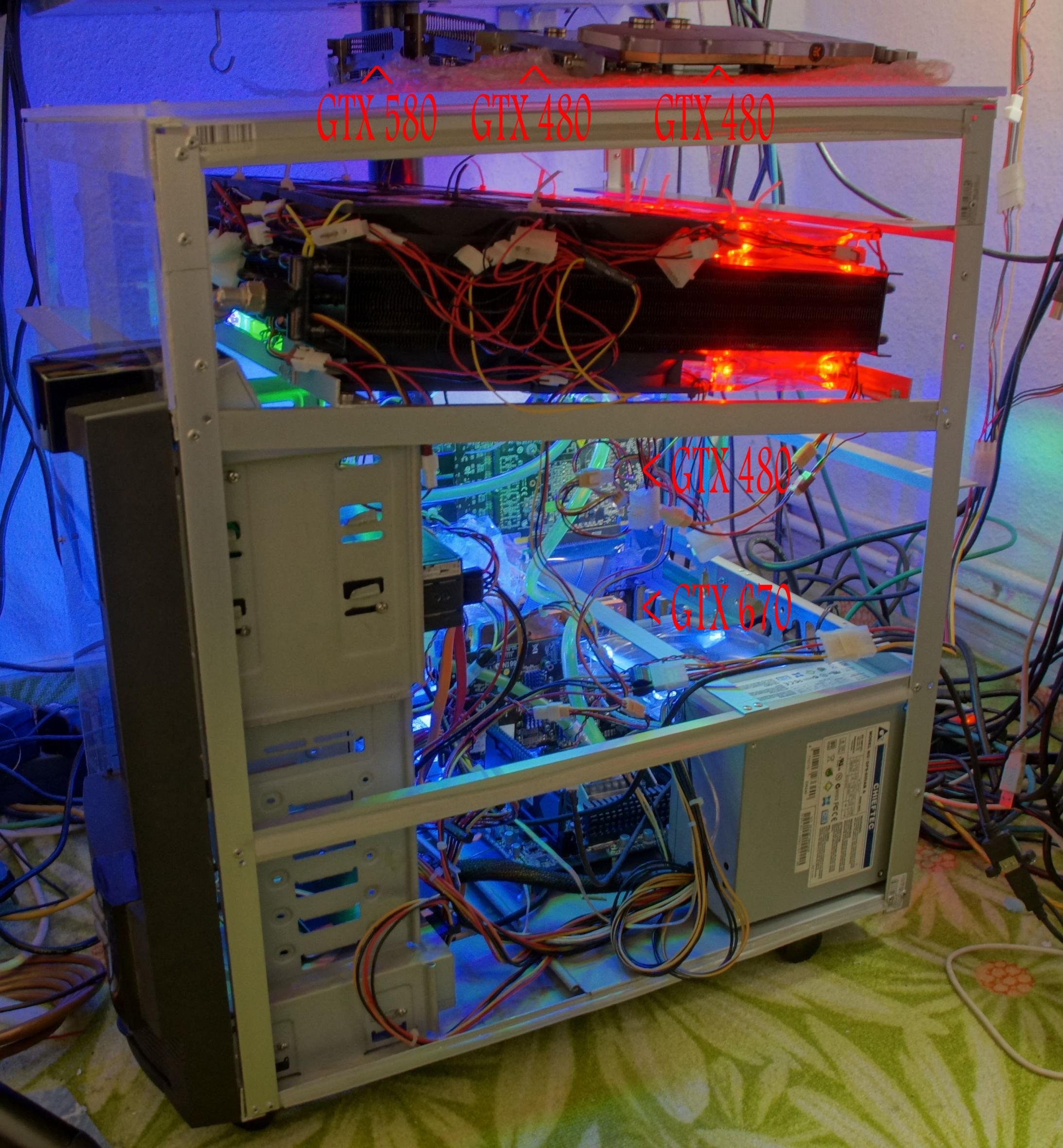

Die erste von 5 GTX480 mit wakü ist da.

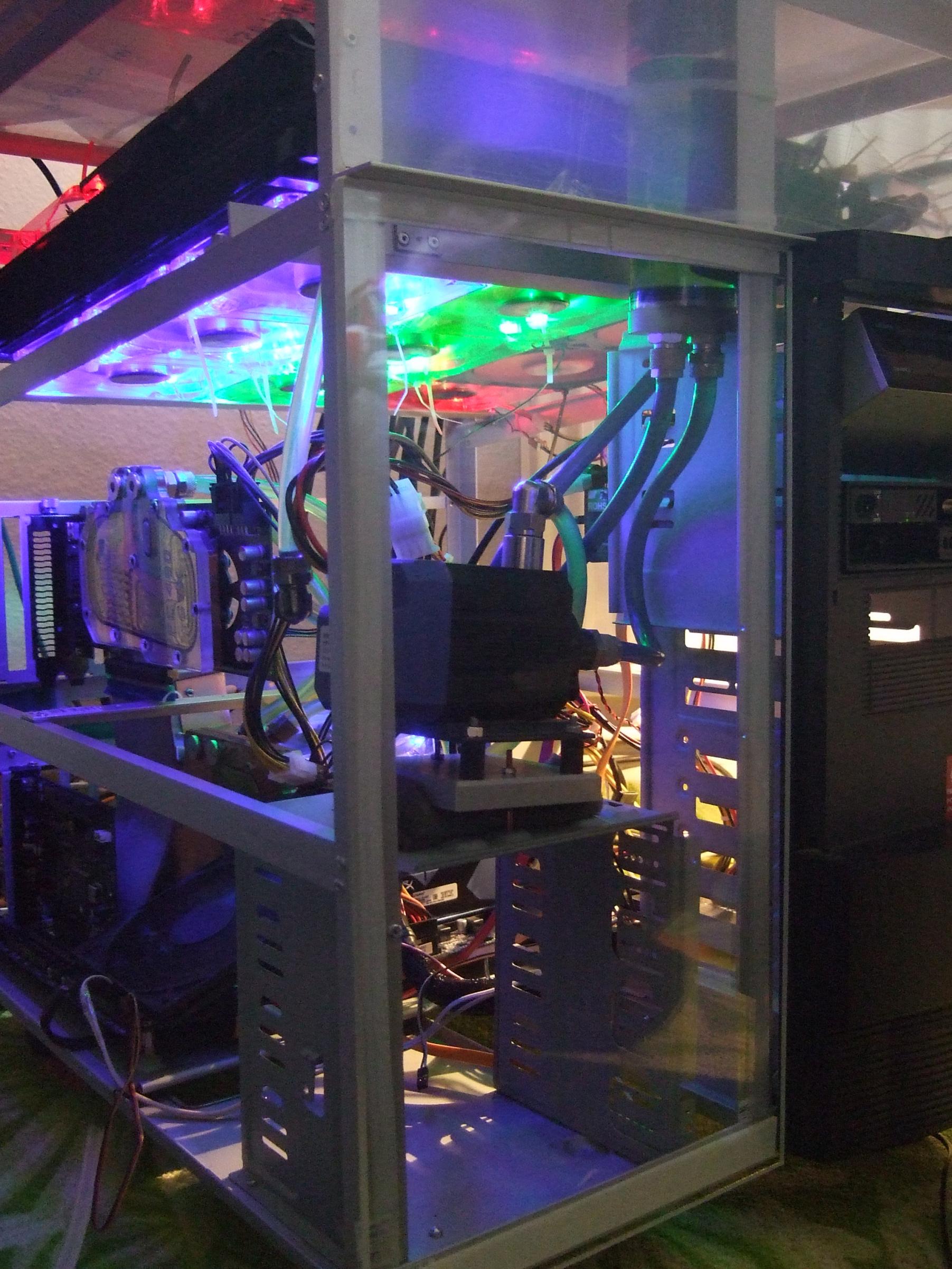

Erster Plexizuschnitt ist angebracht: auch wenn icht so hübsch geworden wie geplannt

zweiter:


Die Decke ist wohl fertig:
+ 2 x GTX 480 mit wakü bereit



todo:
- Montagematerial für Plexi besorgen und Einhacksystem für Seiten und Decke ausdenken und machen
- WaKü-Mod für Mobo-Spawa
- ......



[WhIteX]

Sieht ganz interessant aus, bin gespannt wie es bei deinem Projekt weitergeht. Das Case wird dann auch als Wohnzimmertisch benutzt werden, wenn ich richtig geschaut habe, richtig?



[EspE]

thx.
nein, als Standheizung

das Projektprotokol sieht vor, das noch Seitenwände und Grafikkarten dazu kommen.
Grakas für diese Projektstuffe brauche ich 6.
In der Testphase davor hatte ich 3.
Geplannt ist auch der einbau eines 2xHHD-WAKÜ mit demmung, später viell. noch ein, weil Platz da ist.



[Kunkka]

Echt schönes Projekt!

Wie wäre es mit einer Lackierung?

Gesleevte Kabel würden besser aussehen.

Bin auf Updates gespannt!

Homer



[EspE]

Homer
mein Zwillingsbruder (: aVaTecHnIsH

lackierung wofür? für Das gerüst?

Kabelsleev ist machbar, hab das aber nur so profisorisch verlegt, weil noch ein leiseres NT im betrieb, stärkeres noch nicht erforderlich.
das wo ich schon hab, revomax sind die gesleevt und rest kommt noch denk ich mal, danke für anregung.



[EspE]

*update*



[EspE]

gut, meine updatepolitik war nicht die beste

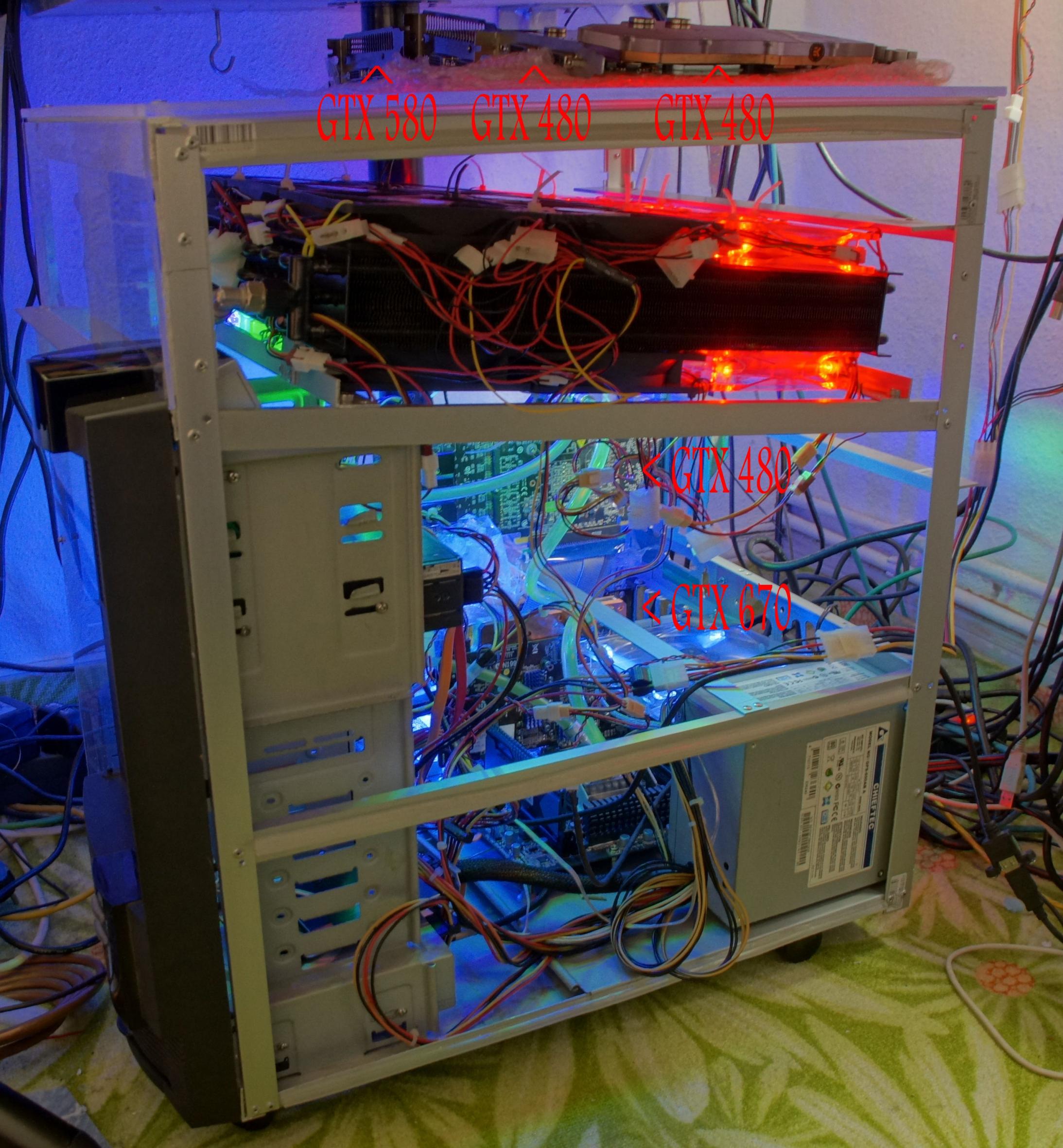

Die Decke ist wohl fertig:
+ 2 x GTX 480 mit wakü bereit
Anhang anzeigen 337639



[Shaav]

Mich würde mal interessieren wie du AMD und Nvidia-Grafikkarten gleichzeitig benutzen kannst. Gibt das nicht Probleme mit den Treibern?
Was willst du mit dem Rechner eigentlich anstellen?



[EspE]

einerseits ist der betrieb schon möglich, google ist dein freund
andererseits, tut mich leit, die 3 aufgeführten [nicht im betrieb->] sind eigentlich nur über und wie die 670er eigentlich nichtfür den build gedacht.
es sollen nur 480er rein kommen.

was ich vorhab?
ein 6-way-SLI?!?
nein, es wird ein gpu-rendering-cluster.
