Bios b.z.w. UEFI Asus M5A79 Pro OC, Optionen hinterfragen

[Nutzer_50300]

Neues Board neuer RAM, bisher noch den Zalman druff, erstmal @Stock das System wieder aufbauen..., da hat er aber direkt nen ganzen Batzen Fragen


Folgende Optionen weis ich garnicht was das ist oder bin mir nicht sicher;

- SATA ESP on Port 1 (2-6 jeweils eine Option), momentan alle Disabled

- JMB Storage Controller (Raid ?, bekommen ein kurzes Posting worin ich aber nix wirkich lesen kann ist ruckzuck weg, was man noch sieht oben links gerade so noch "JMicron" kann mich aber auch täuschen ? ), Enabled

- JMB Storage Controller, Enabled

- JMB Storage OPROM, Enabled

- S3 Video Repost, Disabled (Hab bei irgendeiner anderen Option die standardmässig aktiviert ist, was von S5 rechts gelesen..., hängt das irgendwie zusammen ? )

- CPU Bus/PEG Frequency, 200 (Ist das der Referenztakt ? )

- EPU Power Saving Mode, Disabled (Was ist das ?, C1E sowie C'n'Q sind jedenfalls eingeschaltet, diese Virtualizationgeschite hab ich deaktiviert, das brauch ich ja nicht )

- CPU Load Line Calibration, Auto

- CPU/NB Load Line Calibration, Auto

- CPU Current Capability, Auto

- CPU/NB Current Capability, Auto

- CPU Power Phase Control, Standard

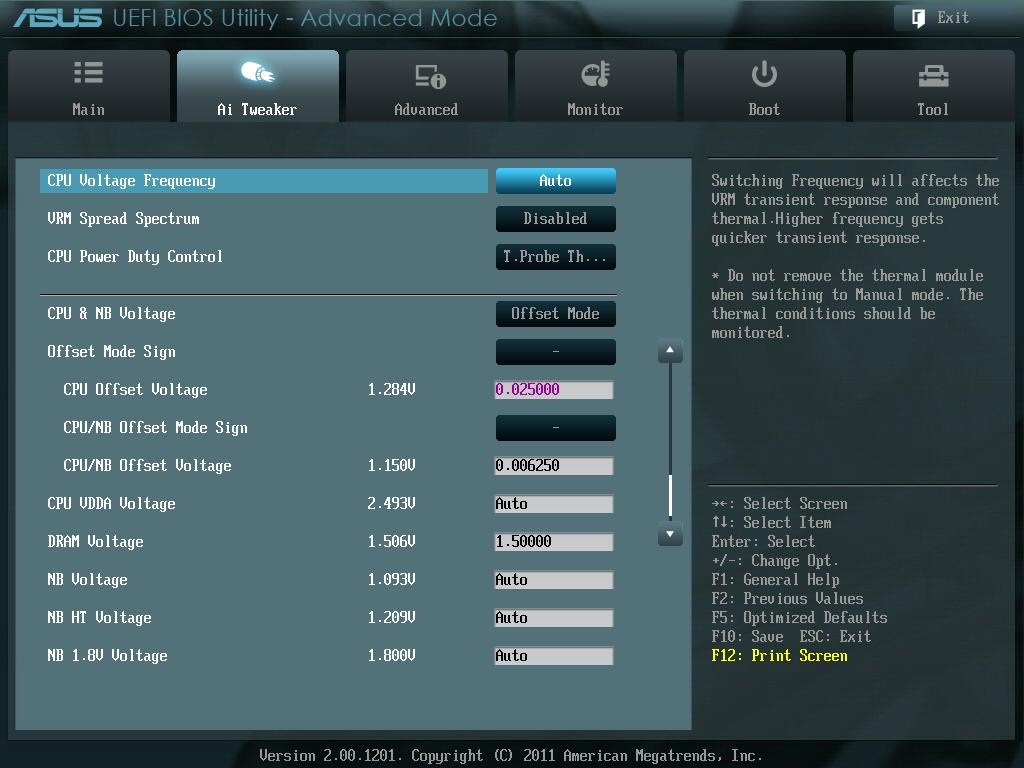

- CPU Voltage Frequency, Auto (Hier handelt es sich nicht um die VCore, denn die hab ich schon entdeckt, Offset juhuuu , K10Stat ist dann wohl Geschichte )

- VRM Spread Spectrum, Disabled

- CPU Power Duty Control, T.Probe Thermal

Ich habe vorerst alle Treiber von Asus genommen für das Board, sowie auch gleich vorweg das aktuellste Bios/UEFI eingespielt mit dem ezFlash 2.


Ich weiss das ist ein ganz schöner Batzen, ich hoff ich erschlage euch nicht damit.


Ich bedanke mich schon im Vorraus vielmals für eure Hilfe.

Ziel ist es später mit dem Mugen 3, wieder mindestens meine 3,5GHZ erreichen zu können mit stabil erhöhtem NB-Takt und eventuell auch HT-Link.
Natürlich über den Referenztakt mit dem 1066er RAM Multi, verbaut ist Corsair Value Select DIMM 4GB PC3-10667U CL9, der ja 1333er ist und genügend Luft lassen dürfte dabei


Gruss Dennis_50300



[pipsich]

Da lädst Du Dir mal das Manual in Deutsch runter und da werden Dir alle obigen Fragen genau beantwortet.

http://www.asus.com/Motherboards/AMD_AM3Plus/M5A97_PRO/#download

Kannst das UEFI auch auf Deutsch umstellen.



[Nutzer_50300]

@pipsich:

Das UEFI auf Deutsch umzustellen hilft leider nicht viel weiter, im Gegenteil, da wusst dann selbst ich bei so mancher Sache auf einmal garnix mehr

Ich lad mir aber gern mal das deutsche Handbuch herunter, mal sehen vielleicht bringt es mich ja wenigstens ein bisschen weiter.

Allerdings vertrau ich mal wieder eigentlich auf Erfahrung, die mir das Handbuch wahrscheinlich nicht mir auf den Weg geben kann



Gruss Dennis_50300

Ergänzung (12. Juni 2012)

Leider ist die Seite gerade total down...


Gruss Dennis_50300



[pipsich]

Doch, wird Dir weiter helfen. Da UEFI ja relativ "neu" ist, haben die ASUS-Leute es ganz gut beschrieben im Handbuch. Ich habe selbst das ASUS M5A99X Evo, welches auch dieses UEFI hat.
Aber hast recht, im Englischen ist das manchmal echt einfacher.

Kannst es ja mal mit dieser Seite versuchen, geht manchmal besser=

http://support.asus.de/download/download.aspx?SLanguage=de-de



[HisN]

- JMB Storage Controller (Raid ?, bekommen ein kurzes Posting worin ich aber nix wirkich lesen kann ist ruckzuck weg, was man noch sieht oben links gerade so noch "JMicron" kann mich aber auch täuschen ? ), Enabled

Extra-Raid-Chip realisiert auf dem Board über einen Jmicron-Controller. Raid-Modus an/aus. Posting ist wahrscheinlich kurz weil Du nix dranngehangen hast^^. Einfach oder?
Kann man fast von selbst drauf kommen. Alternativ kann man natürlich den halben Kram den Du nennst abschalten im Bios, wenn Du am Jmicron sowieso keine Platten zu hängen hast.

Oprom ist die Möglichkeit vom Jmicron zu booten (einmal abschalten und Bios-Post-Beobachten hätte das geklärt). Ohne Oprom funktioniert der Jmicron genau so im OS, nur halt keine Möglichkeit davon zu booten.

Sucht man nach SATA ESP in Google findet man eine Erklärung von MS.
http://download.microsoft.com/download/7/E/7/7E7662CF-CBEA-470B-A97E-CE7CE0D98DC2/eSATA.docx Das erklärt was der EXTERNAL SATA PORT ist.

Wenn man nach ASUS und EPU sucht, dann wird man bestimmt auch fündig. Besonders was diese Extra Stromspar-Einheit leistet und was nicht, und was das für Dich OC-Bis-zum-Geht-nicht-mehr eigentlich völlig uninteressant macht. :-)

Das Du LLC Load Line Calibration noch nicht gehört hast ... verwundert mich sehr. Danach kann man auch googeln. Das ist dann wohl eine Glaubensfrage ob und wann man es aktiviert, und wie viel man davon haben möchte. Die Frage ist so alt wie es das gibt (Core2Duo) und wird hier im Forum auch ausreichend thematisiert sein. LLC verhindert den Spannungsabfall unter Last, indem es die Flanken der Spannungswechsel anhebt (schnellerer Wechsel möglich). Das Problem dabei ist: Es werden kurzzeitig Spannungen an der CPU anliegen, die Du im Bios nicht einstellen willst, stellst Du es aus musst Du VCORE weiter hochziehen. Pest oder Cholera^^. Am besten Du checkst das mit einem Verbrauchsmesser nach, ich bekomme immer eine rote Birne wenn ich sehe was mein Rechner mit LLC an Strom aus der Dose zieht.

Stellt man CPU Current Capability mal um, müsste man auch drauf kommen für was die gut ist. :-)

CPU Power Phase Control. Damit sind wohl die Spannungswandler, die die Cpu mit Strom versorgen gemeint. Ob man da vielleicht die Schaltgeschwindigkeit und die Ansprech-Geschwindigkeit ändern kann? Wird wahrscheinlich im Zusammenhang mit dem nächsten von Dir angesprochenen Punkt stehen.



[Nutzer_50300]

@HisN:

Wenn man nach ASUS und EPU sucht, dann wird man bestimmt auch fündig. Besonders was diese Extra Stromspar-Einheit leistet und was nicht, und was das für Dich OC-Bis-zum-Geht-nicht-mehr eigentlich völlig uninteressant macht. :-)

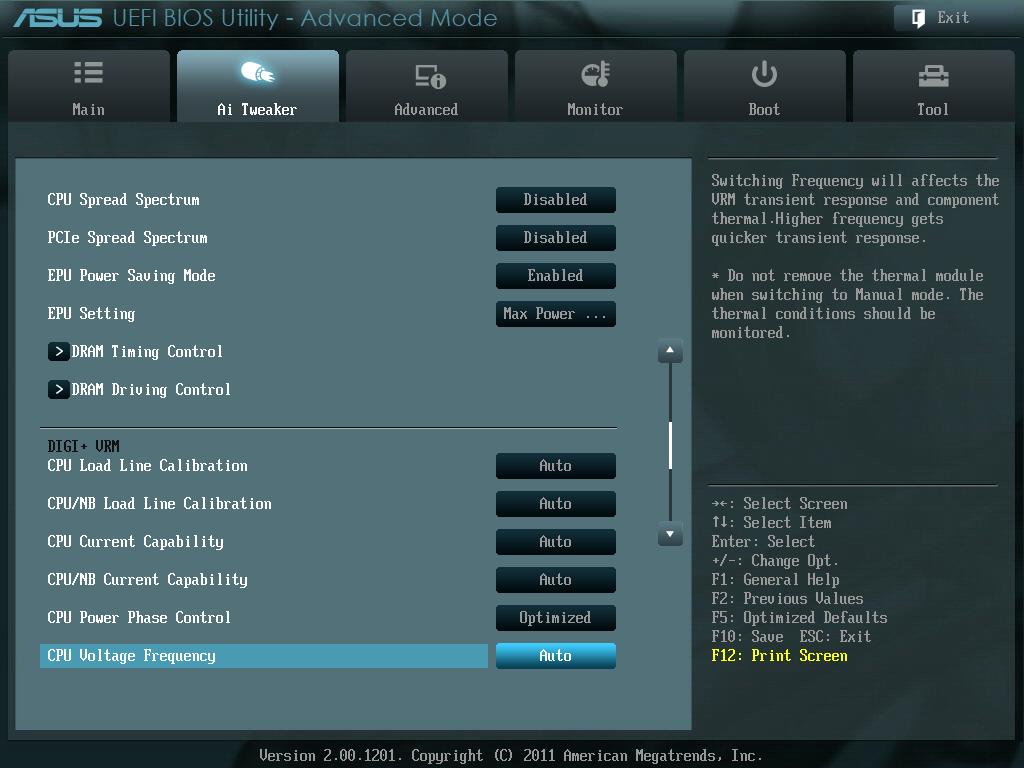

Also ich konnte das bisher ohne grosse Performance-Einbussen bis auf Maximum Power Saving hochdrehen , trotz OC und stabil ist's auch.

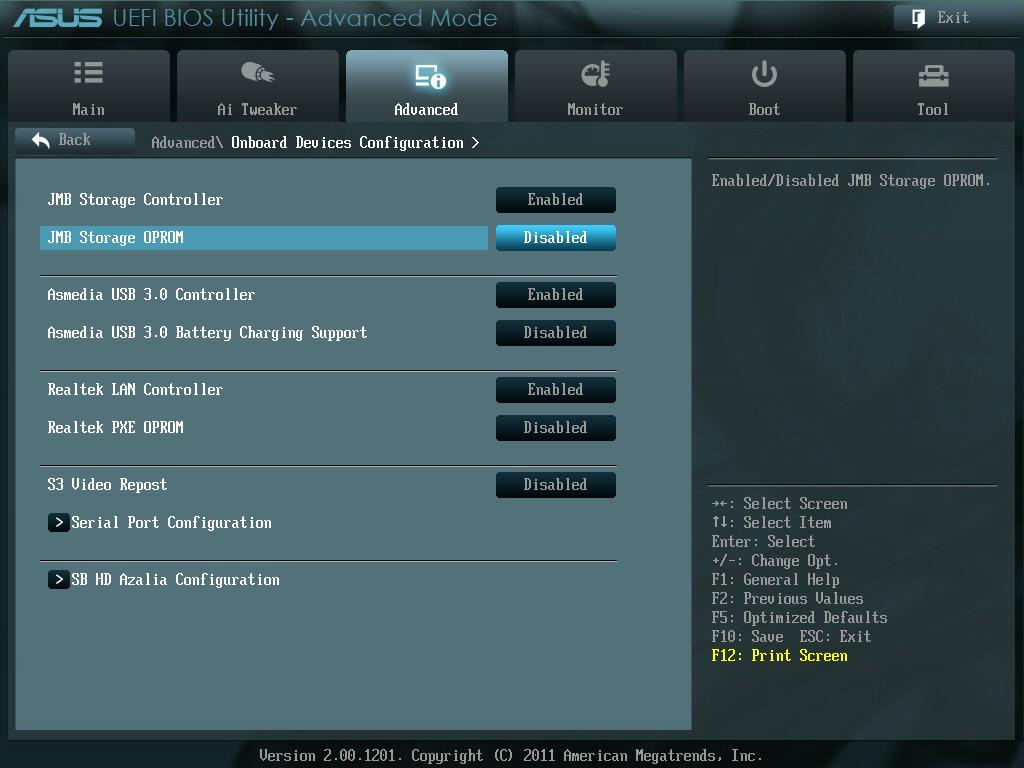

Das mit dem JMB hab ich nun geschnallt, ist aktiviert nur halt das Posting und ROM-Geschichten abgeschaltet, da sollen ja nur auch unter anderem SATA-Anschlussmöglichkeiten bestehen, RAID brauch ich nicht.

Die Power Phase Control soll laut Handbuch (Ja ich hab es von Asus.com bekommen ), bessere Temperaturen bewirken, das wird sich ja zeigen, hab von Standard auf Optimiert gestellt diese Asus vorgabe quasi.

Mein Ziel hab ich aber anscheinend erreicht, soagr mit deutlich weniger VCore als auf dem alten Board

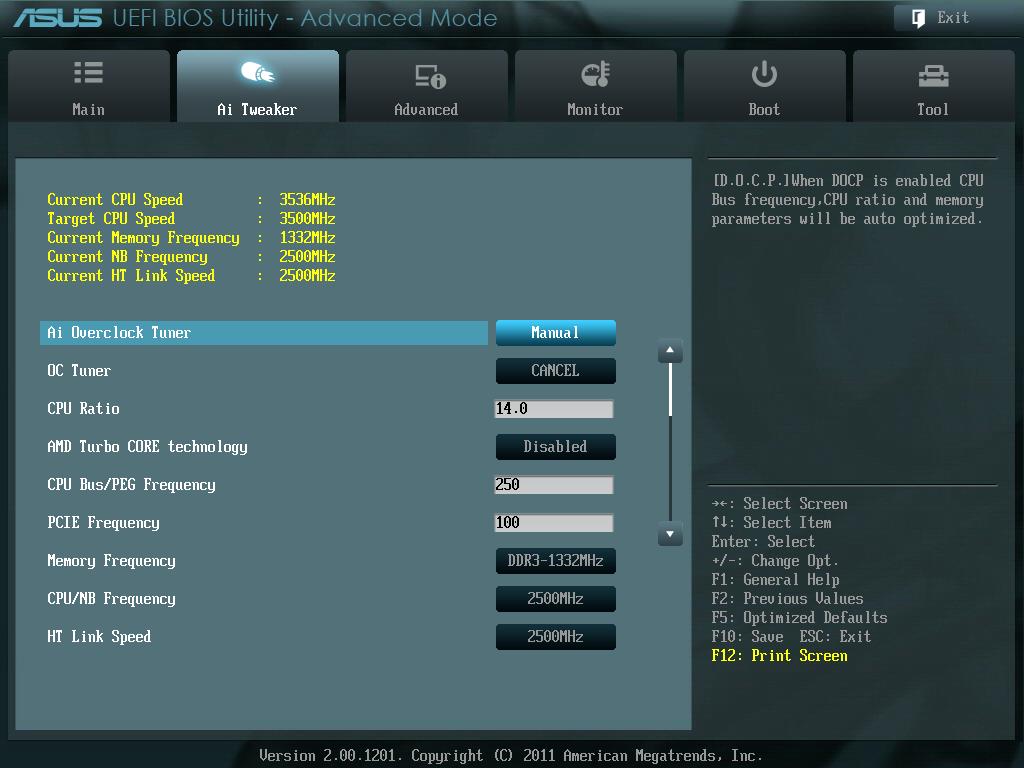

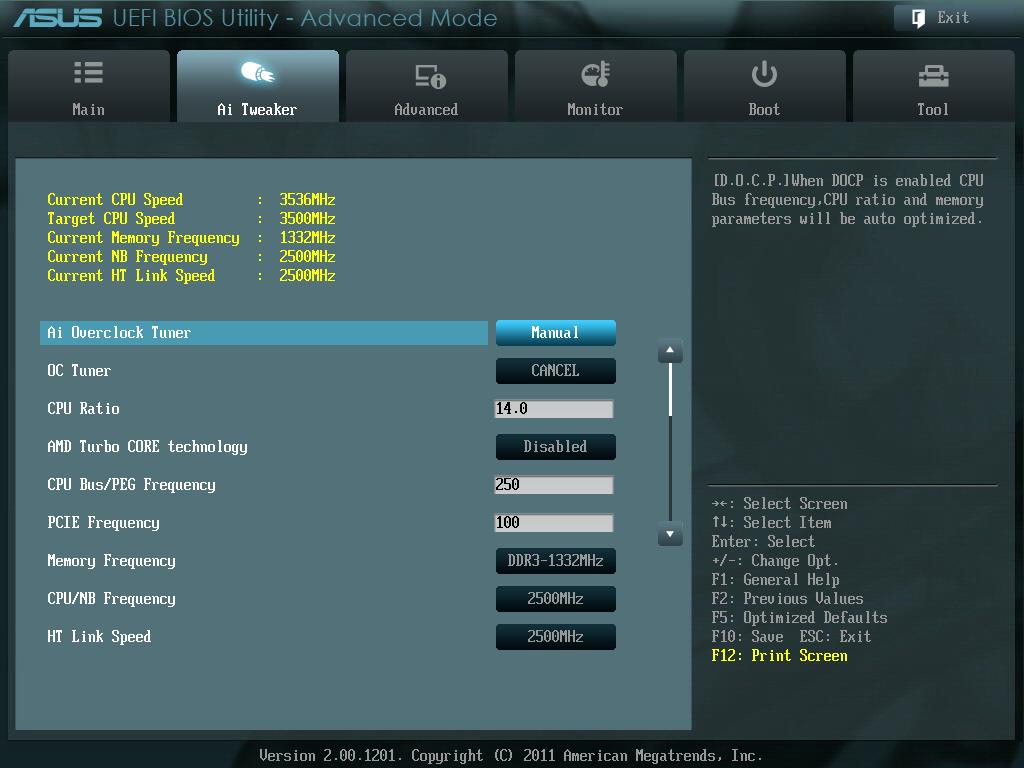

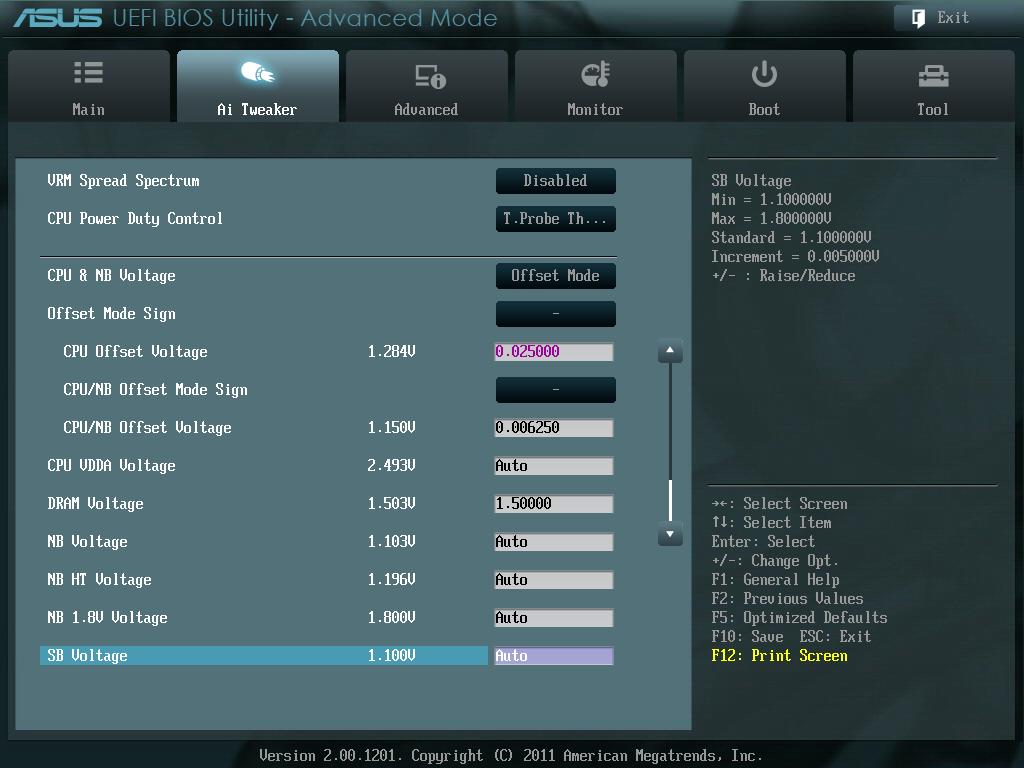

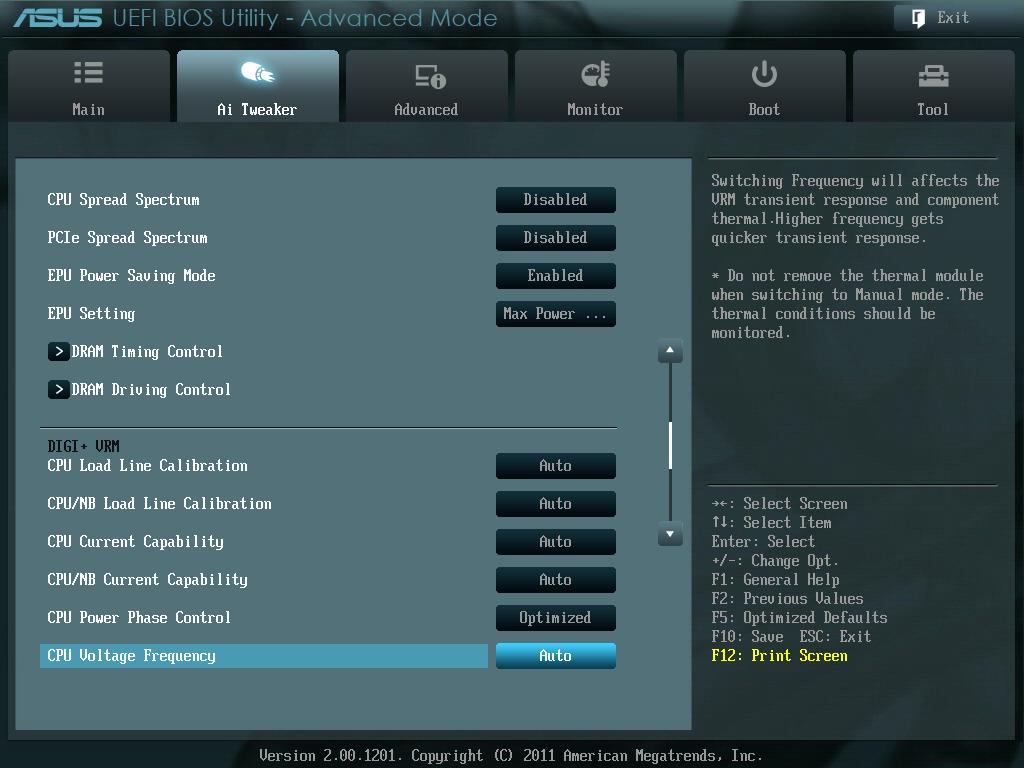

Ich mach mal paar Bilders vom AI-Tweaker, vielleicht hat noch wer nen Tipp für mich wo ich noch was rauskitzeln kann an Leistung oder gar doch noch irgendwo Strom.

C1E sowie C'n'Q funktionieren ohne Murren.


Gruss Dennis_50300

Ergänzung (13. Juni 2012)

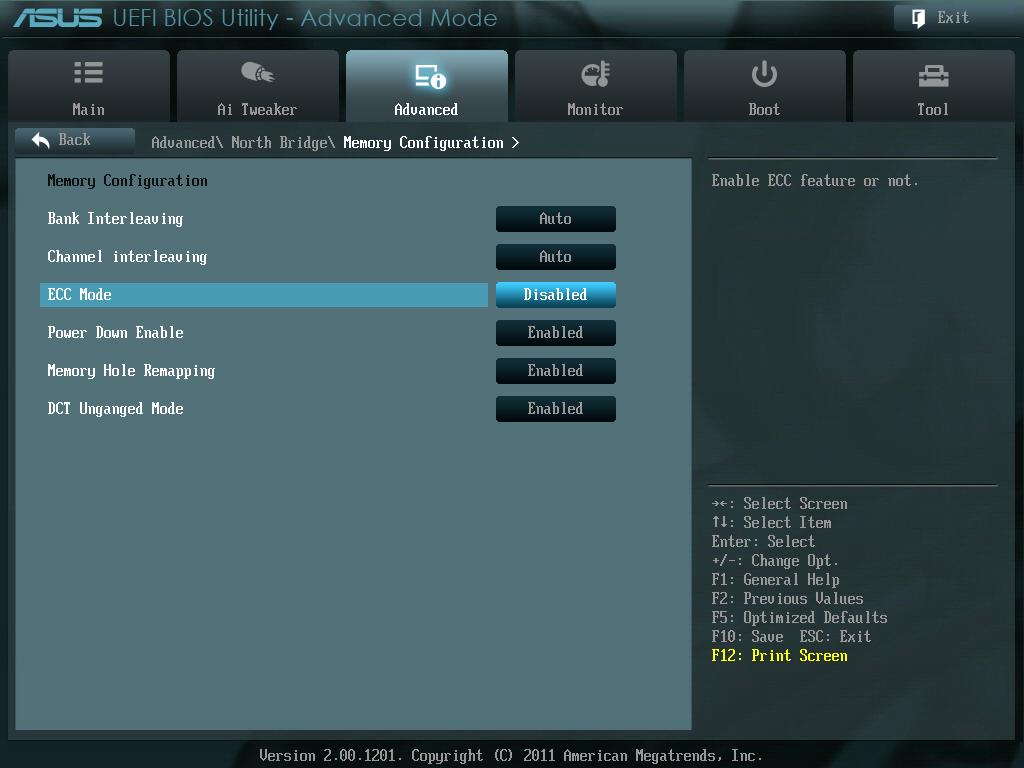

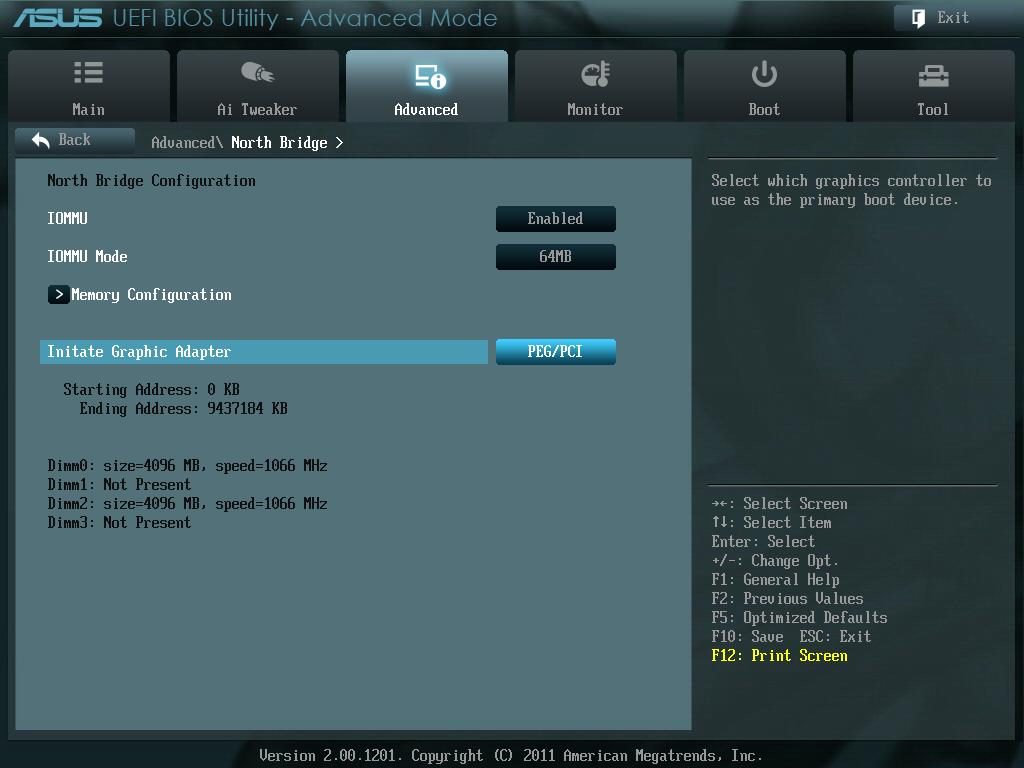

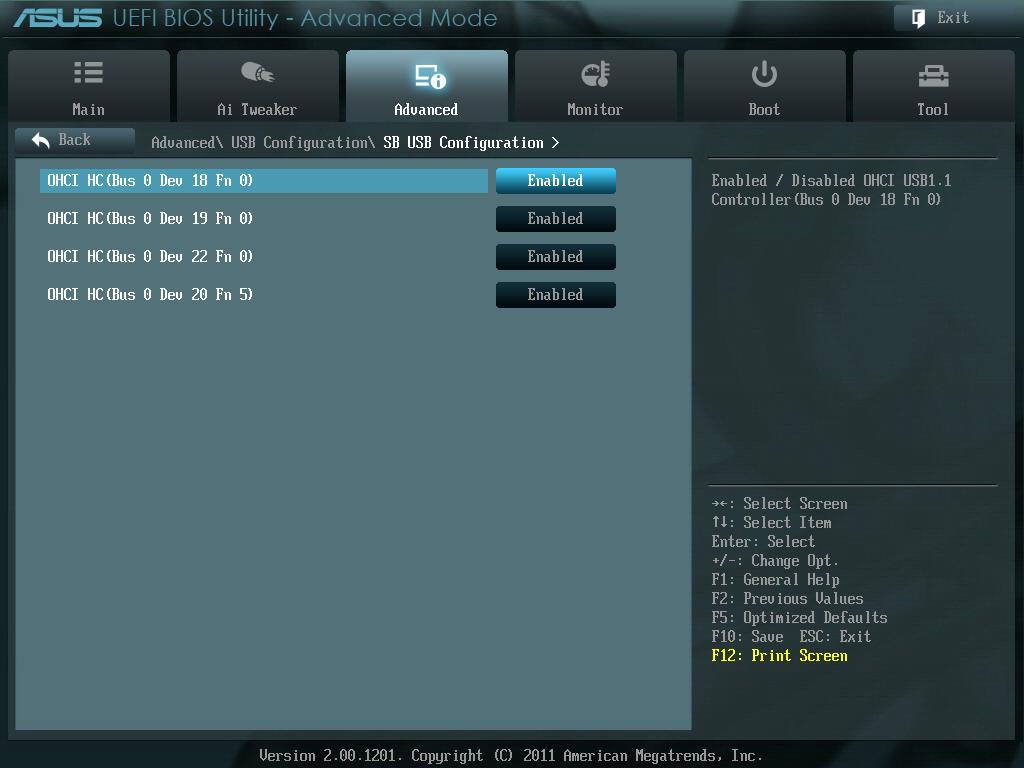

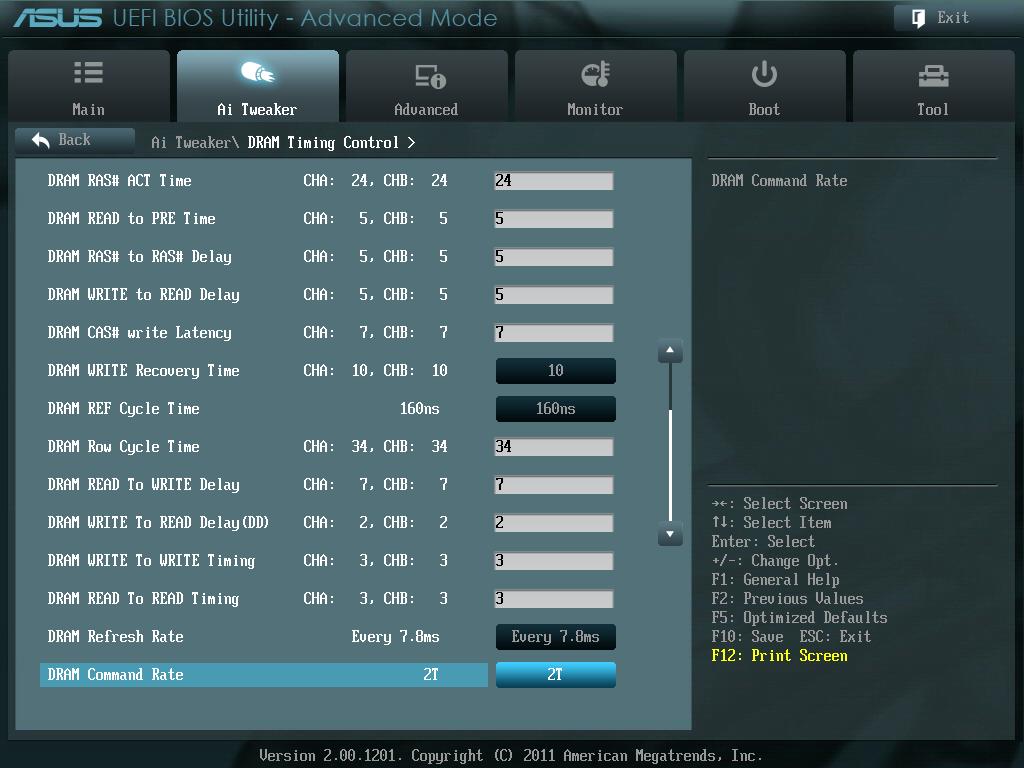

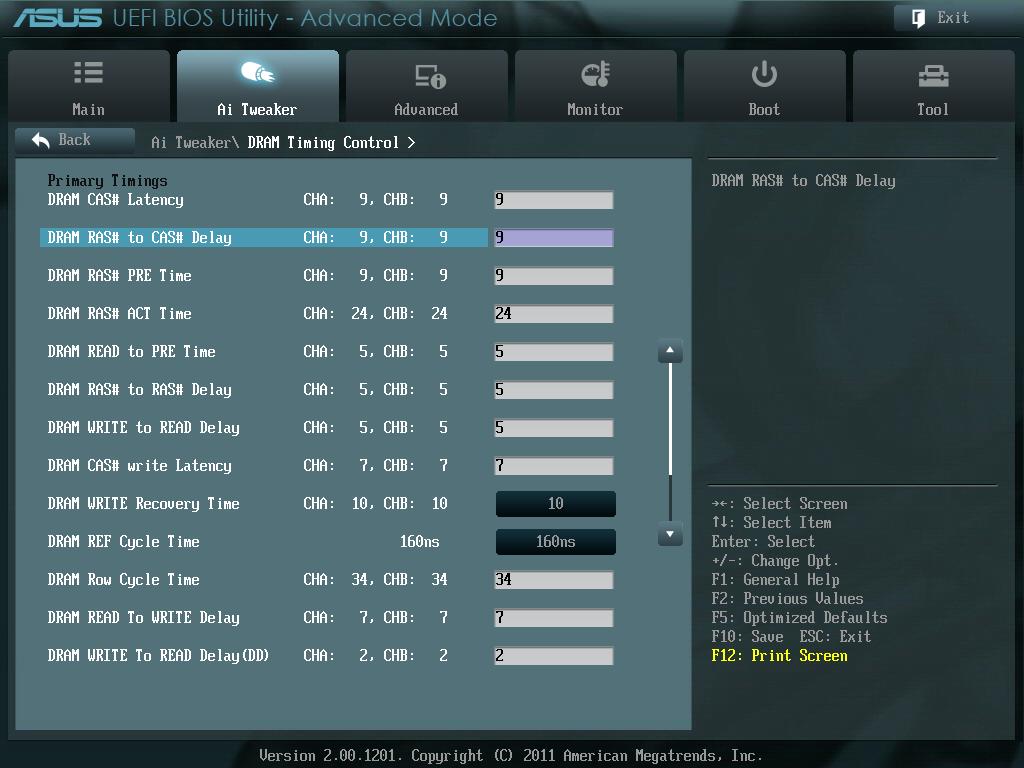

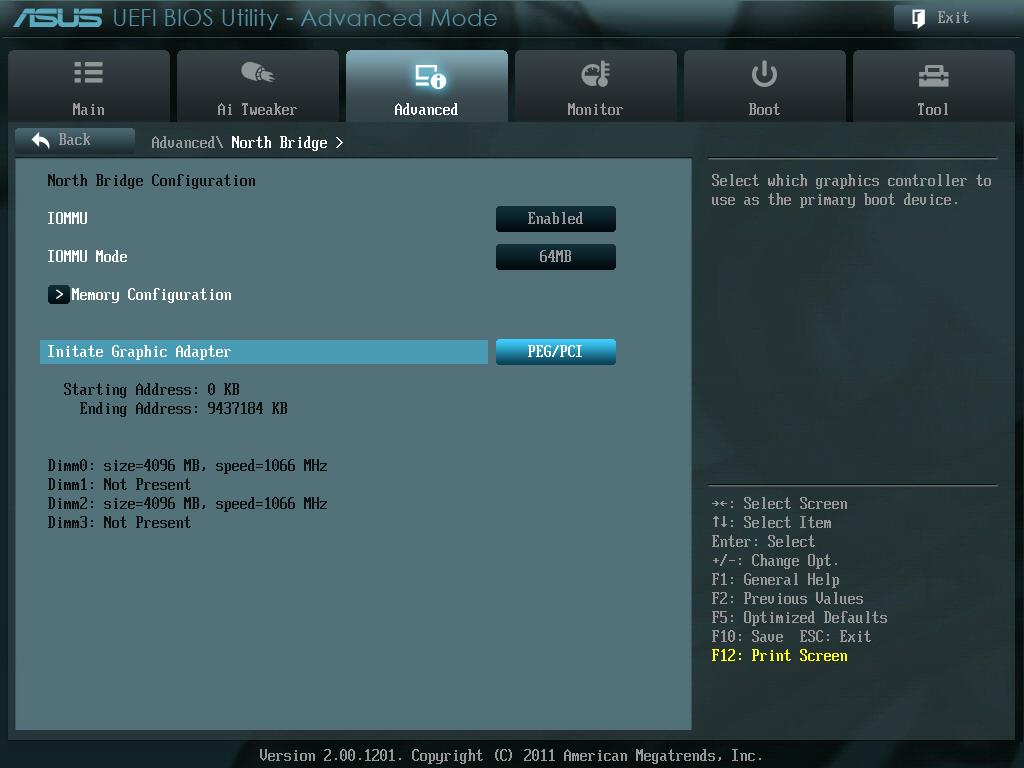

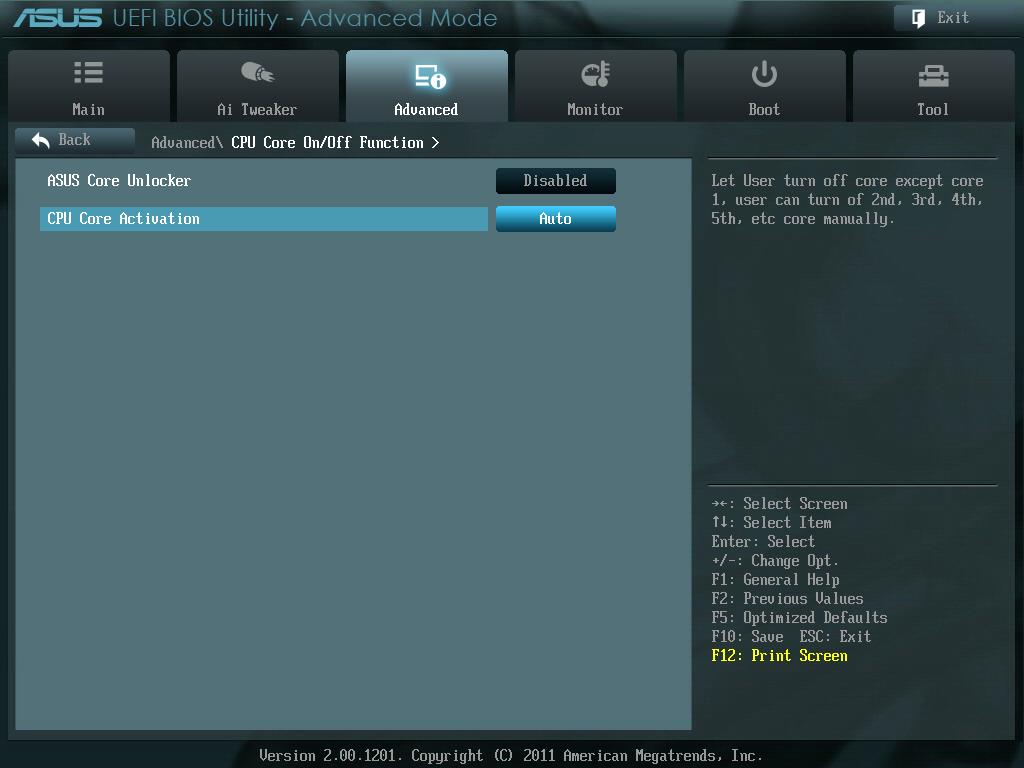

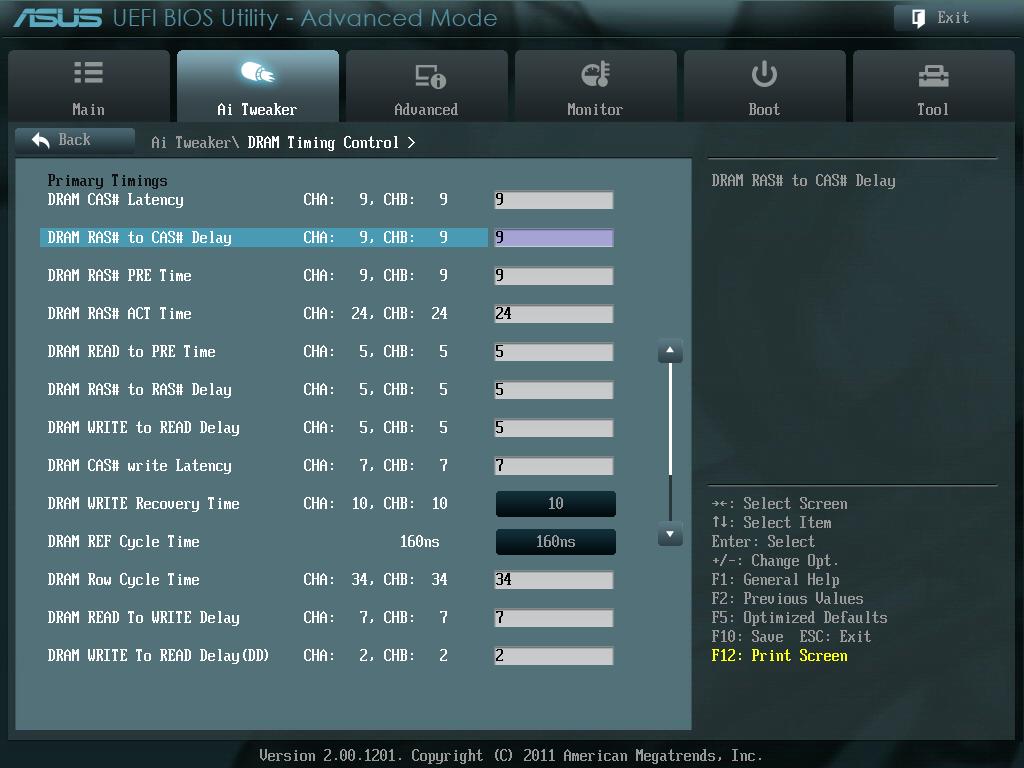

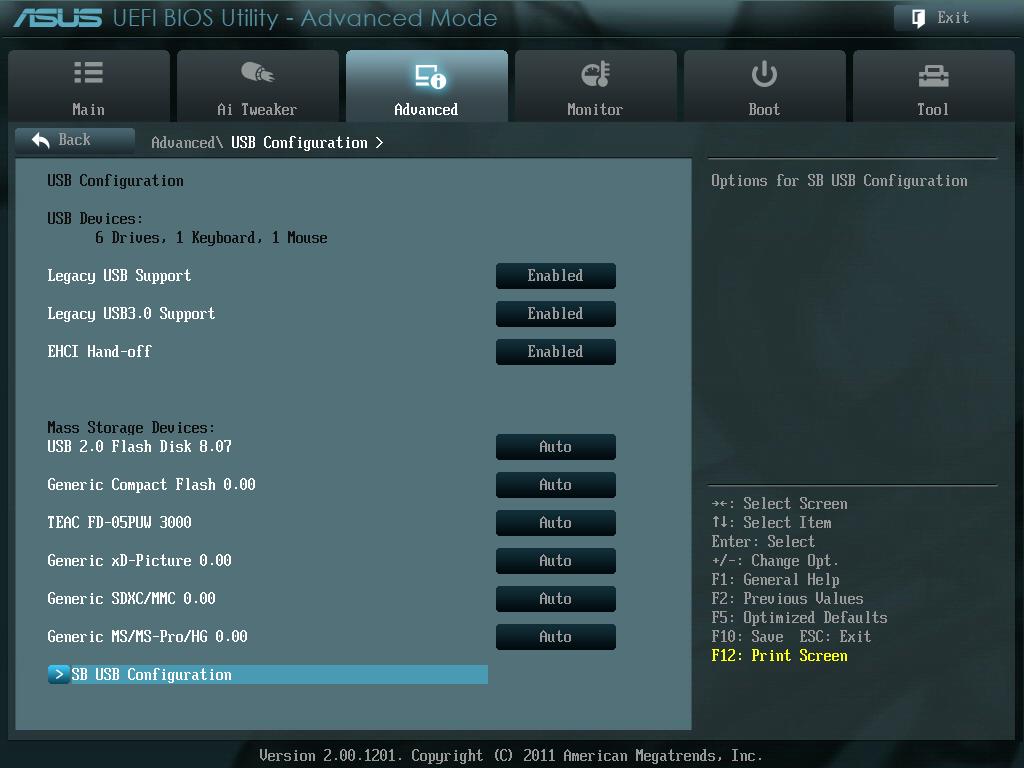

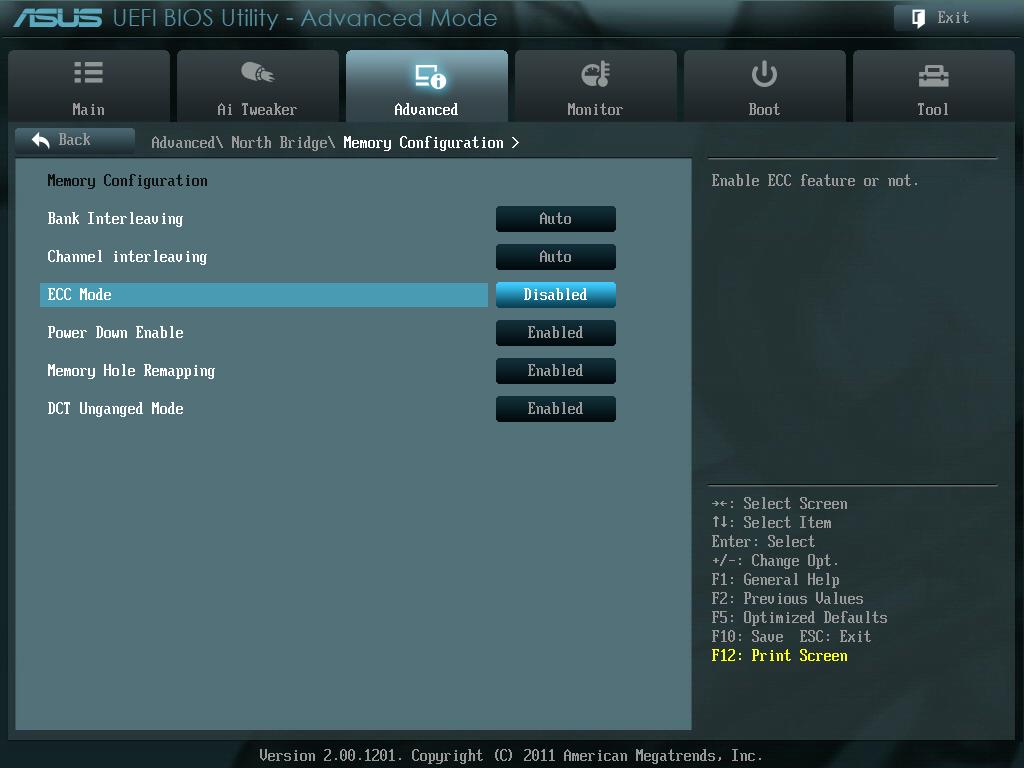

So mal paar Bilders

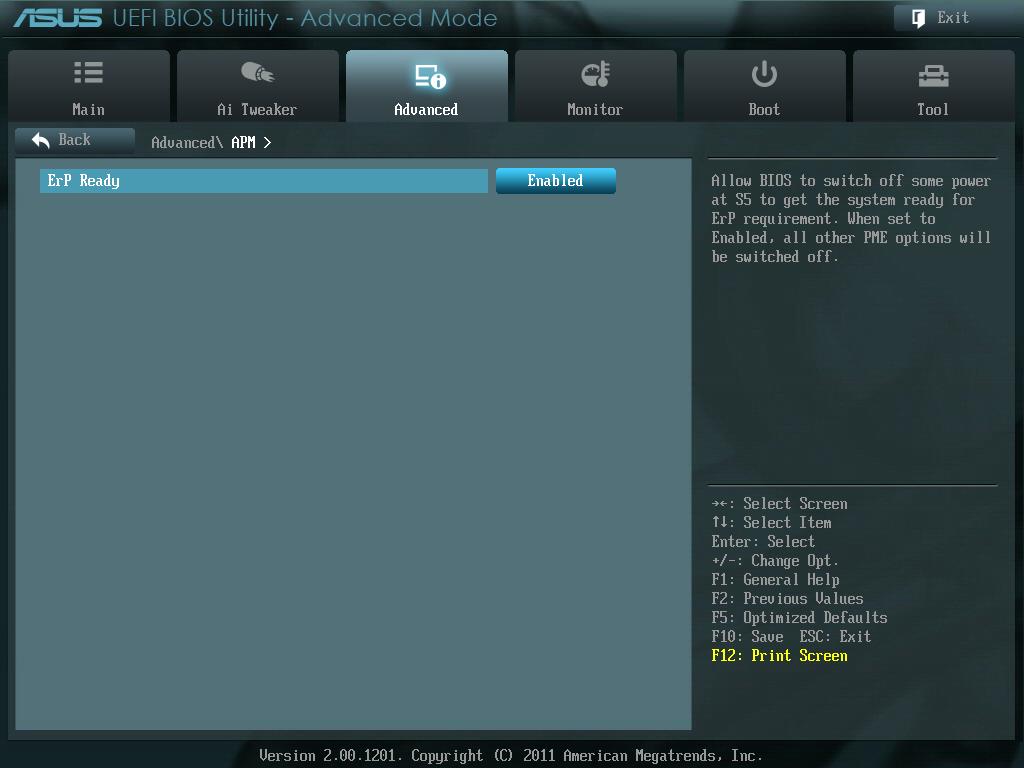

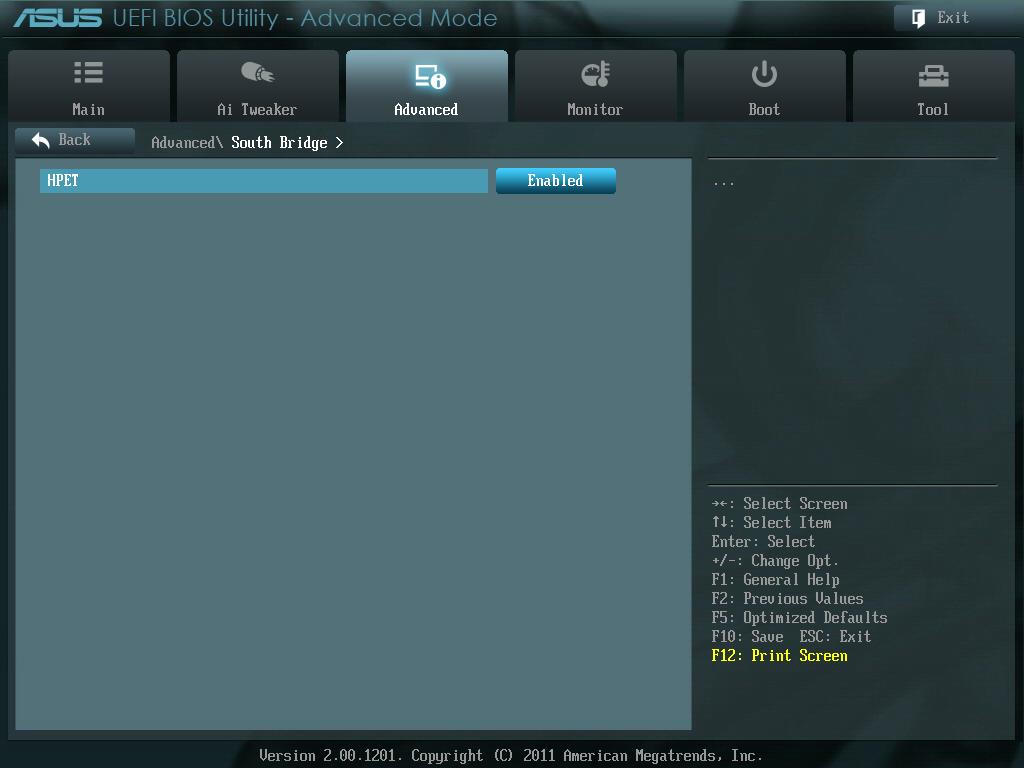

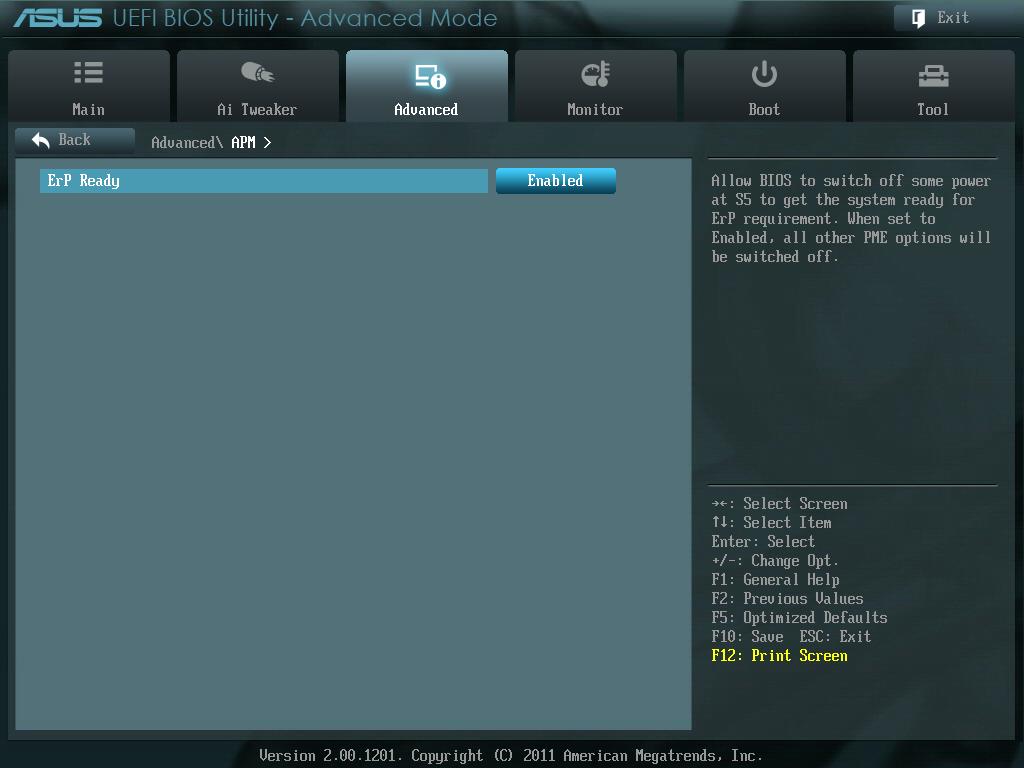

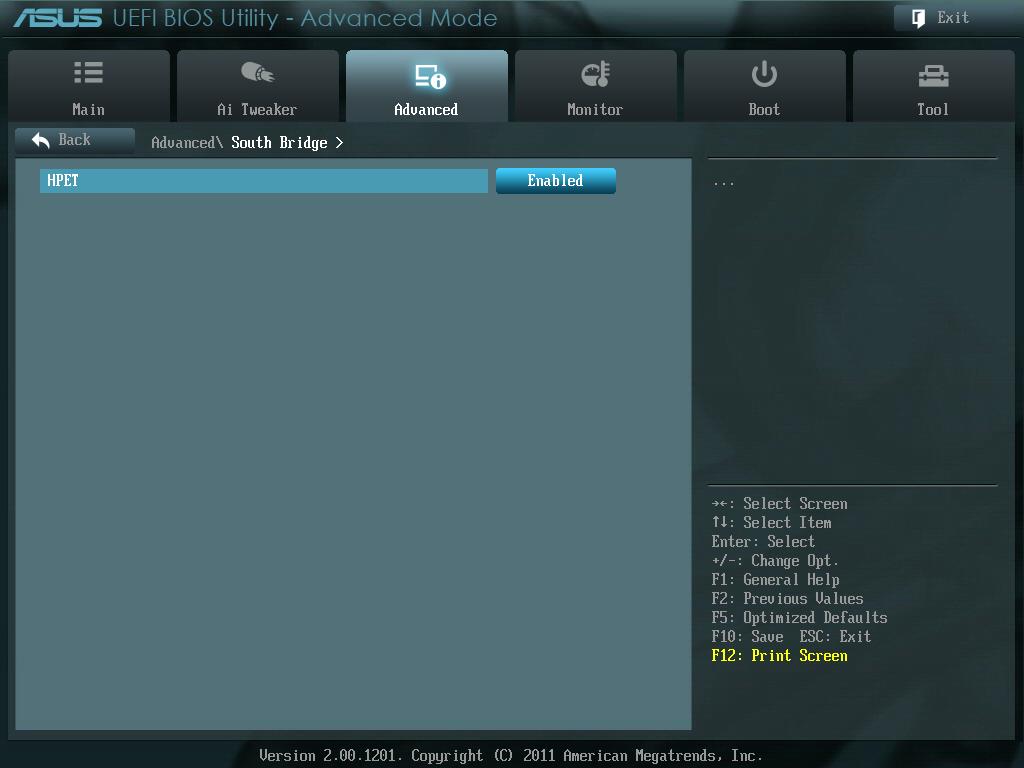

Was diese HPET sein soll wäre auch mal interessant, sowie auch ErP Ready.

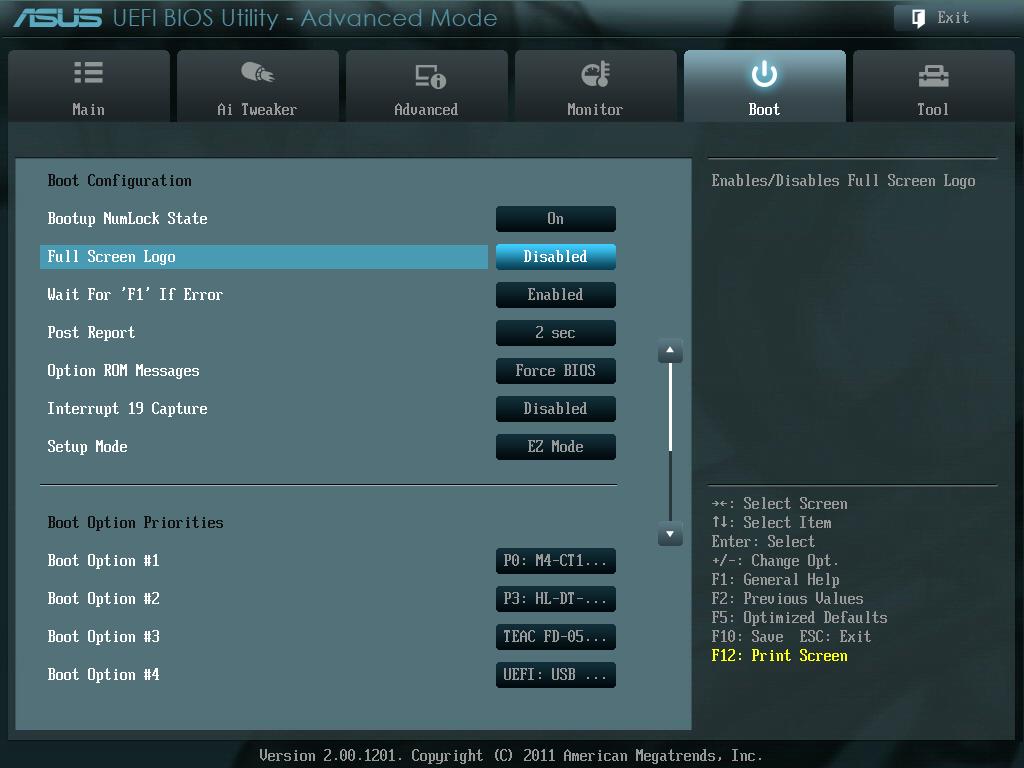

Interrupt 19 Capture ?

Mal so nebenbei erwähnt, ich kann das Board nur empfehlen, das taugt


Gruss Dennis_50300
