Hiho,
Mit dem Einbau einer neuen Grafikkarte die nun seit einigen Wochen fröhlich vor sich hin werkelt, wird es nun Zeit an meiner Gehäusekühlung zu feilen, die ohnehin an meiner Zielsetzung scheitert. Nachdem mein Case jedoch einige Komponenten nicht optimal positioniert, und so einen optimalen Luftstrom erschwert, will ich mir vor der Umsetzung noch Rat einholen.
Folgende Komponenten sind verbaut:
Gehäuse: BitFenix Prodigy M weiß http://geizhals.eu/bitfenix-prodigy-m-weiss-bfc-prm-300-wwxkw-rp-a992416.html
CPU: Intel Xeon E3-1245 v3 http://geizhals.eu/intel-xeon-e3-1245-v3-bx80646e31245v3-a954065.html
Mainboard: MSI Z87M-G43 http://geizhals.eu/msi-z87m-g43-7823-002r-a952991.html
RAM: 2 x Kingston HyperX blu. black DIMM Kit 8GB http://geizhals.eu/kingston-hyperx-....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
Netzteil: Corsair RM450 http://geizhals.eu/corsair-rm-series-rm450-450w-atx-2-31-cp-9020066-eu-a999604.html
SSD: Crucial M550 1TB http://geizhals.eu/crucial-m550-1tb-ct1024m550ssd1-a1086148.html
Grafikkarte: Inno3D iChill GeForce GTX 980 Ti HerculeZ X3 http://geizhals.eu/inno3d-ichill-ge....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
CPU-Kühler: Prolimatech Black Megahalems http://geizhals.eu/prolimatech-blac....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
Lüfter: 3 x Noiseblocker NB-eLoop S-Series B12-PS http://geizhals.eu/noiseblocker-nb-....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
Zum Netzteil sei gesagt, dass es ebenfalls einem stärkeren Modell weichen wird, da es dann doch etwas knapp mit der bereitgestellten Leistung wird. Vermutlich wird es ein NT im Leistungsbereich von 550-650 Watt werden. Ein Corsair RMi oder bequiet P10 kommt in die nähere Auswahl.
http://geizhals.eu/corsair-rmi-seri....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
http://geizhals.eu/be-quiet-dark-power-pro-10-650w-atx-2-31-p10-650w-bn201-a790425.html
So, wo ist jetzt das Problem? Was soll erreicht werden?
Wohl das übliche Dilemma. Rechner zu laut,…. Rechner zu warm. Vermutlich jammern auf hohem Niveau, aber das System soll wenn möglich im Idle/Office Betrieb möglichst nicht wahrnehmbar sein und das ist zurzeit definitiv nicht der Fall. Geschuldet ist das dem Mainboard, das die PWM-Gehäuselüfter mit einem Minimum von 50% ansteuern will, wo sie dann mit rund 870 U/min laufen und unter Last dann auch mal auf 1100 U/min klettern. Bei rund 650 U/min wäre eine akzeptable Geräuschkulisse (Idle) erreicht.
Wenn der Rechner dann auch noch in CPU-Volllast Situationen möglichst unhörbar bleibt (Bsp. beim Rendern in C4D), wäre das eine feine Sache.
Zur Grafikkarte:
Die Grafikkartentemperatur steigt bei Volllast auf bis zu 85 Grad an. Der Boosttakt liegt schließlich bei 1306 MHz (Spielraum der Grafikkarte beim Boost-Takt ab Werk: 1241-1342 Mhz). Nachdem die Karte scheinbar ein kleines VRM-Kühlproblem besitzt (siehe Toms Hardware http://www.tomshardware.de/inno3d-gtx-980-ti-ichill-airboss-grafikkarte,testberichte-241842-4.html), will ich die Temperatur noch um ein paar Grad drücken.
Im Gehäusedeckel befindet sich momentan ein Noisblocker NB-eLoop der jede Menge warme Luft aus dem Gehäuse drückt.

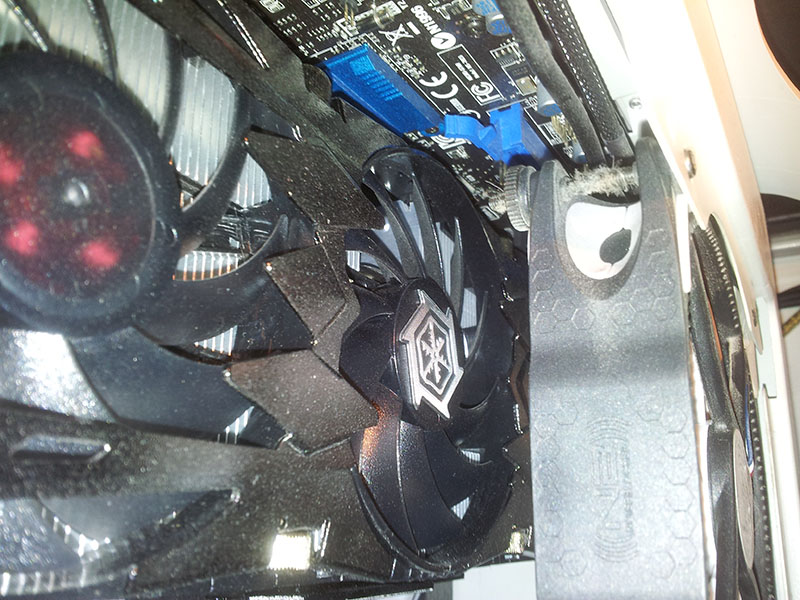

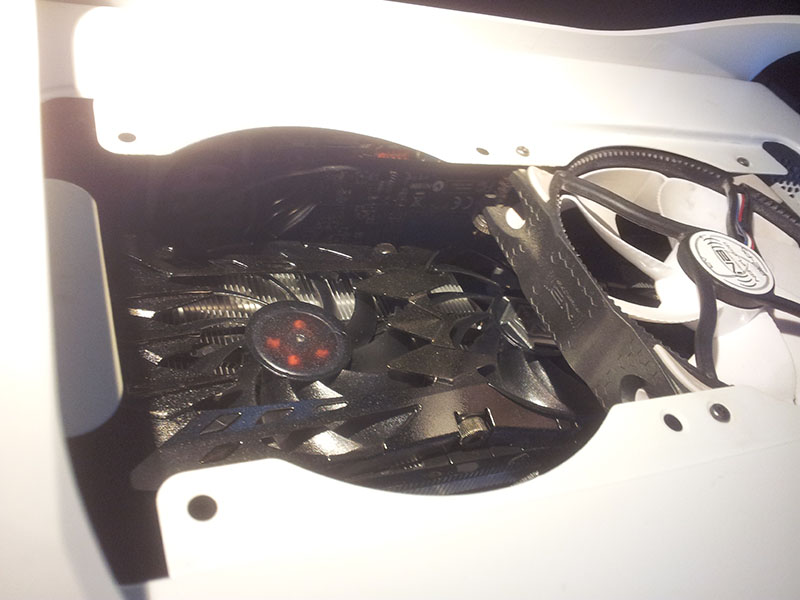

Wenn sich ein Weg findet die Geschwindigkeit der eLoop Lüfter noch weiter zu senken (Alternativen zu einer Lüftersteuerung vorhanden?), wird der heckseitig montierte eLoop nach oben verfrachtet (ins Heck kommt ein 140mm Lüfter). Ansonsten werden dem Gehäuse zwei neue Lüfter für den Deckel spendiert. Sorge bereitet mir hier jedoch die Lage der Grafikkarte. Diese wird im Prodigy M um 180° versetzt verbaut. Ich befürchte dass die zwei 120mm Gehäuselüfter die Grafikkartenlüfter bei der Arbeit behindern könnten.
Der Abstand zwischen Gehäuselüfter und Grafikkartenlüfter beträgt 3,4cm. Von Rotor zu Rotor gemessen.
Nachdem das Prodigy M die Montage eines 230mm Lüfters (oder auch zwei 120mm Lüfter) auf dem Gehäuseboden erlaubt, könnte man eventuell auch versuchen den Luftstrom gewaltsam umzukehren und die warme Luft die naturgemäß nach oben steigt, nach unten zu schaufeln um sie gemeinsam mit dem um 90° versetzten Netzteil unten aus dem Gehäuse zu drücken. Alles andere als Optimal, aber vielleicht dennoch die bessere Lösung. Immerhin würde so die Grafikkarte mit Frischluft versorgt und ein 230mm Lüfter, ein 140mm Lüfter und der NT-Lüfter sollten in der Lage sein genügend Abwärme nach außen zu leiten.
Folgendes steht zurzeit auf meiner Einkaufsliste:
1 x Corsair RMi Series RM650i http://geizhals.eu/corsair-rmi-seri....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
1 x Noctua NF-P14s redux-1200 PWM 140mm http://geizhals.eu/noctua-nf-p14s-r....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
2 x Noctua NF-S12B redux-1200 PWM 120mm http://geizhals.eu/noctua-nf-s12b-r....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
1 x BitFenix Spectre schwarz 230mm http://geizhals.eu/bitfenix-spectre....html?hloc=at&hloc=de&hloc=pl&hloc=uk&hloc=eu
1 x PWM Y-Kabel
Zusammenfassend das Montagevorhaben:
CPU-Kühler und Lüfter bleiben unverändert
Gehäusedeckel: Zwei 120er Lüfter (weiter gedrosselte Noisblocker eLoop oder Noctua NF-S12B) werden mit einem Y-Kabel mit dem Mainboard verbunden. Bei der Einbau/Laufrichtung bin ich noch unentschlossen.
Gehäuseboden: Ein 230mm BitFenix Spectre. Einbau/Laufrichtung richtet sich an die Lüfter auf der Gehäuseoberseite. Wird mittels Adapter, Poti oder auch einer Lüftersteuerung gedrosselt werden
Heck: Ein 140er Noctua NF-P14s.
Gruß
Vince
