Bitfenix Prodigy mit Wasserkühlung

[TuxXx]

Hallo Leute,

so ich hatte schon mal angefragt nach einer Wasserkühlung, war aber zum damaligen Zeitpunkt noch etwas unausgereift.

Ich habe mir weitere Gedanken über die Konfiguration gemacht und hab noch einiges gegoogelt.

Folgende Hardware will ich in ein Bitfenix Prodigy verbauen:
1 x BitFenix Prodigy schwarz, Mini-ITX (BFC-PRO-300-KKXSK-RP)
1 x Akasa Internal Cardreader, USB 3.0 (AK-ICR-17)
(DER CARDREADER WIRD SPÄTER AUF DAS GEHÄUSE KOMMEN)
1 x Samsung SSD 840 EVO 500GB, 2.5", SATA 6Gb/s (MZ-7TE500BW)
1 x Intel Core i7-4770K, 4x 3.50GHz, boxed (BX80646I74770K)
1 x Corsair Vengeance Pro rot DIMM Kit 16GB, DDR3-2133, CL11-11-11-27 (CMY16GX3M2A2133C11R)
1 x ASUS GTX770-DC2OC-2GD5 DirectCU II OC, GeForce GTX 770, 2GB GDDR5, 2x DVI, HDMI, DisplayPort (90YV04E1-M0NA00)
1 x MSI Z87I Gaming AC (7887-001R)
1 x Revoltec CCF/Kaltlichtkathodenröhre Twin Set rev. 2 UV, 10cm (RM130)
1 x be quiet! Straight Power E9 500W ATX 2.4 (E9-500W/BN192)
1 x Enermax Platimax 500W ATX 2.4 (EPM500AWT)
(Beim Netzteil bin ich mir auch noch nicht sicher, vielleicht könnte ja jemand seine Erfahrung schreiben. Mir geht es bei den beiden darum das sie so leise wie möglich sind, da Sie mit den später verbauten Lüftern die einzige Geräuschkulisse sind.)

Die Wasserkühlung will ich genau wie in diesem Video zu sehen einbauen. Erreichen will ich bestmöglichste Performance mit OC, habe dazu einige Ergebnisse mit dem MB+CPU gelesen und würde Ø auf ca. 4,7 GHZ kommen und trotzdem soll das System so leise wie möglich sein. Bzgl. Leise werde ich später nochmals was schreiben.

Das Budget ist vorrangig egal ich will die „fast“ besten Komponenten damit ich in Zukunft kaum etwas ändern muss und alles langlebig ist.

Folgende Komponenten habe ich „vorerst“ für die WaKü gewählt:

CPU + GPU Kühler:
1 x Aqua Computer Cuplex Kryos Pro (Sockel 775/1150/1155/1156/1366) (21553)
1 x EK Water Blocks EK-FC770 GTX Acetal Nickel
Hier wäre noch die Frage ob ich noch irgendwelche Befestigungsschrauben oder sonstiges Zubehör benötige?
Ich glaube so viel ich gelesen habe die Anschlussverschraubungen für spätere Schläuche usw. muss ich noch dazu machen, dazu komme ich aber später.

MB Kühler:
Habe ich mal geschaut ob es das gibt, habe aber leider nichts gefunden.
Ich würde sagen das dies auch nicht unbedingt nötig ist bin aber gerne offen für ein Vorschlag.

AGB:
1 x Swiftech MCRES-Micro Rev.2
1 x EK Water Blocks EK-RES X3 250
1 x Aqua Computer Aqualis XT Nano (34042)
Bei diesen 3 Stück kann ich mich nicht entscheiden. Das erste ist genau der AGB wie der im Video benutzt, aber bestellen im INet lässt sich dieser schwer. Der zweite ist ja so eine „std.“ Empfehlung gemäß FAQ. Und der dritte würde mir schon gefallen mit den ganzen Ausstattungsmerkmalen , hoffe eben nur das er reinpasst.

Pumpe:
1 x Aqua Computer aquastream XT USB 12V Ultra (41061)
1 x Aqua Computer Befestigungsplatte für Eheim-Pumpen
1 x Shoggy Sandwich V2
1 x Aqua Computer Pumpenhalterung
Die Pumpe will ich so lassen. Hier wäre nur die Frage ob ich diese Halterung brauche oder Befestigungsplatte und ob das konform mit dem Sandwich geht. Die Überwachung der meisten Komponenten kann ja über aquasuite erfolgen soweit ich bis jetzt gelesen habe. Die Pumpe hat ja ein Wassertemperatursensor und wo ich später noch meine Lüfter anschließen und regeln kann. Benötige ich zwingend einen Durchflußsensor? Und wenn ja könntet ihr mir ein passenden Empfehlen.

Radiatoren:
1 x Aqua Computer Airplex XT 120
1 x Aqua Computer Airplex XT 240
Ich denke diese müssten soweit passen. Habe lange danach gegoogelt und hoffe nur das Sie von der Dicke her passen den im Video sieht es nach 30mm dicken Radis aus. Um diese zu Kühlen bzgl. Dicke 45mm brauche ich Lüfter die einen hohen Luftdruck haben (so wie es Linus ja auch im Video sagt).

Lüfter:
1 x LEPA Casino 1C 120mm (LPVC1C12P-BL)
1 x Enermax Twister Magma Advance 120mm (UCMAA12A)
1 x Noiseblocker NB-BlackSilentFan XLP Rev. 3.0
1 x Nexus Real Silent PWM 120mm (D12SL-12 PWM)
1 x Enermax T.B.Vegas blau (UCTVS12P-BL)
1 x Sharkoon Shark Blades blau
1 x Enermax T.B.Vegas Quad 120mm (UCTVQ12P)
1 x Noiseblocker NB-Multiframe M12-S3HS
1 x Noctua NF-P12 PWM (14400077)
1 x Noiseblocker NB-Multiframe M12-P
1 x Noiseblocker NB-UltraSilentFan SX2 Pro BlackSilence bulk
1 x Akasa 12cm Blue LED Case Fan (AK-174CB-4BLB)
Hier kann ich mich einfach nicht entscheiden den drei Merkmale sollte der Lüfter haben. Er sollte so leise wie möglich sein, sollte einen hohen Luftdruck haben bzgl. Radis und perfekt wäre wenn er noch Beleuchtet wäre (blau).
Ich denke hier muss ich selbst noch einige Zeit investieren und schauen was gut ist.
Vielleicht hab ihr trotzdem ein Tipp oder Erfahrung mit dem ein oder anderen Lüfter (auch in Kombi mit so dicken Radis).

Schläuche + Anschlüsse:
Hier müsst ihr mir bitte noch helfen. Ich habe versucht hinter die Geheimnisse der ganzen „Größen“ zu steigen blick das aber einfach nicht.
Ob ¼“ oder 1/8“ oder 3/8“ oder 13/10 oder 16/10 oder 10/13 oder oder oder ….
Es wäre gut wenn jemand mir mal eine Zusammenstellung machen könnte wenn möglich als Push-In.
Diese Zusammenstellung hab ich wo anders im Forum gefunden, ich weiß nicht ob das für mich passt.

Ich will später das mein System so „leuchtet“ wie in diesem Video Was noch meine Frage dazu ist, braucht man dazu entweder:
- Nur einen UV-Schlauch
- oder einen UV-Sclauch-blau
- oder einen Wasserzusatz UV-blau
- oder eine Kühlflüssigkeit blau

Zubehör das ich bisher gewählt habe (weiß nicht ob das alles passt):
1 x Alphacool LED Beleuchtungsmodul UV (15414)
1 x Mayhems Dye Deep Blue, Farbzusatz Konzentrat, 10ml
1 x Mayhems Dye UV Clear Blue, Farbzusatz Konzentrat, 10ml
1 x Aqua Computer Double Protect Ultra, Kühlflüssigkeit, blau, 1000ml (53114)
1 x Innovatek innovaProtect 1000ml Anwendungsmischung (500473)
1 x Aqua Computer Adapterset für aquastream (41078 )
1 x Masterkleer Schlauch, UV-aktiv, 13/10mm, blau (59052)
1 x PrimoChill Revolver Anschluss, G1/4" auf 13/10mm - schwarz mit Rille 10er Set

Ach und die letzte Frage die ich noch habe ist wie soll ich die spätere Kühlreihenfolge machen, da ich im INet auch verschiedene Versionen gefunden habe. Nachfolgend mal ne Skizze von mir mit 3 Versionen.


Danke schon mal vorab für eure Hilfe !!!



[Crispy Bearcon]

Sry das ich nicht so viel helfen kann aber das Enermax Netzteil passt nicht in das Bitfenix rein. Habe auch das Prodigy und ein BeQuiet E9 480W (modular) und dort musste ich mit Abstandhalter das Netzteil ca 1 bis 1,5 CM hinten raustehen lassen.

Modulare Netzteile dürfen maximal 150mm und Non Modular maximal 160mm lang sein

Da das BeQuiet Netzteil was du ausgesucht hast nicht modular ist sollte das kein Problem sein



[TuxXx]

Okay ich denke ich werde das beQuiet NT nehmen.



[Kleptomanix]

Ich hab auch ne Wakü im und am Prodigy. Wenn die Festplattenkäfige rauskönnen, kannst du einen 200er Radi in der Front montieren. Also Pumpe eine Eheim oder Aquastream mit Aufsteck AGB. Bei den Restlichen Komponenten ist man relativ frei. CPU Kühler würde ich den günstigen Kryos nehmen.



[TuxXx]

Was ist besser einen 200 radi in der Front oder 2x 120 radi?



[thealex]

Kühlfläche hast du bei 2x120 mehr. Nicht nennenswert, aber eben mehr. und du bist evtl flexibler bei der Platzierung....



[Kvnn.]

Hi,
als erstes mal: Man macht keinen neuen Fred auf nur weil der alte ein paar Monate alt ist, aber okey...

Ein 200er Radi ist natürlich besser da er eine deutlich größere Fläche hat. Ich finde 3x 120mm Radifläche für dein Vorhaben sehr sehr knapp, vorallem da du es ja leise und übertaktet haben willst.
Dann fällt mir auf das du eine ASUS Graka ausgewählt hast. Diese wäre zwar gut wenn kein anderer Kühler drauf kommt, für Wasserkühlungen nimmt man allerdings nach Möglichkeit EVGA, da dort als einziger Hersteller die Garantie nicht flöten geht sobald du den Kühler abschraubst.

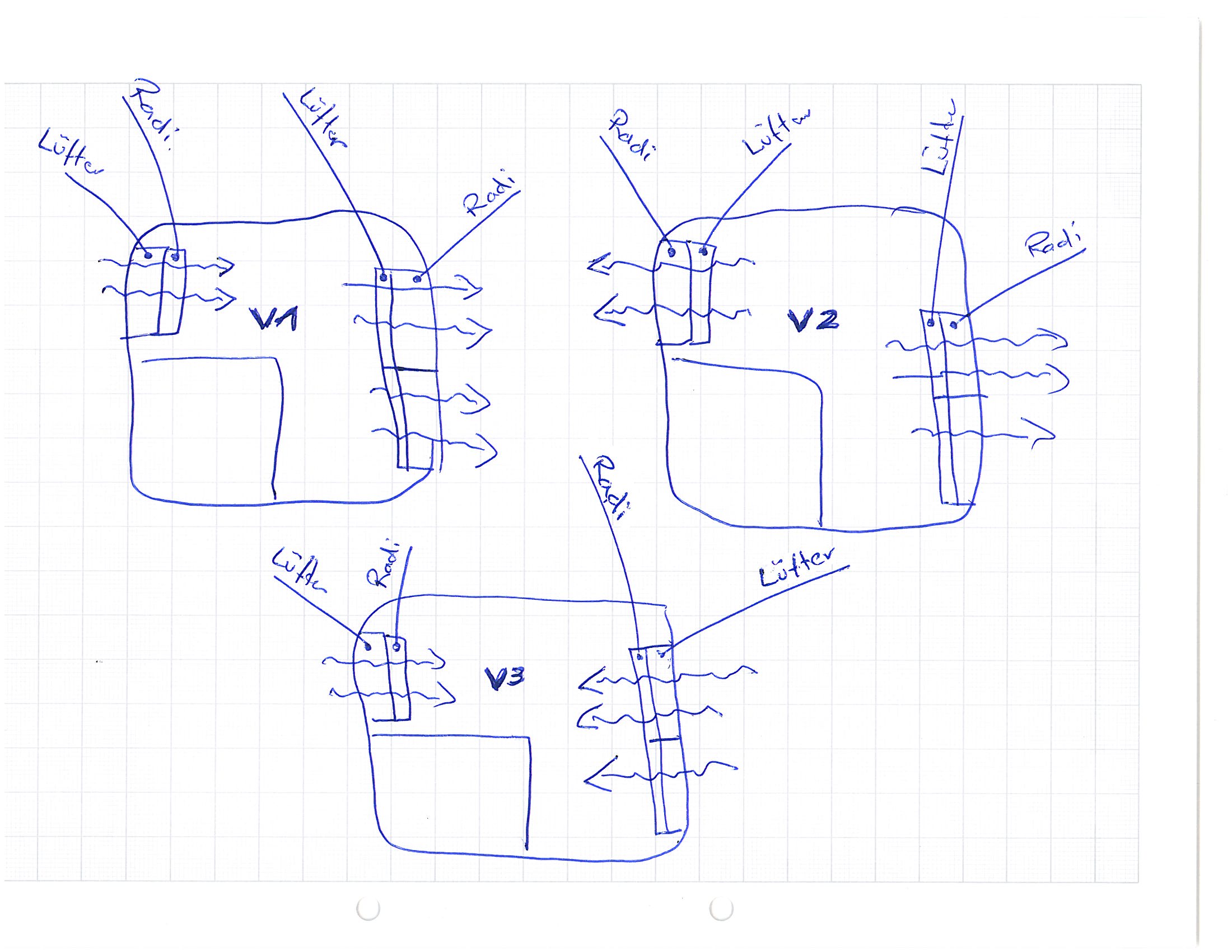

Zum Thema Schläuche, Anschlüsse und Beleuchtung: Als erstes solltest du dich für eine Schlauchdicke entscheiden. Ich empfehle dir 11/8, 13/10 oder 16/10, wobei der 16/10er schon sehr dick für das kleine Case ist. In dem verlinkten Video hat er glaube ich 13/10er Schlauch.
Als direkte Empfehlung kann ich dir den Masterkleer Schlauch vorschlagen. Dieser hat ein gutes P/L, leuchtet schön UV blau unter UV licht und man sieht trotzdem noch das Kühlwasser. Ich nutze diesen Schlauch in Verbindung mit dem ebenfalls UV aktiven EK Koolant, bin mir allerdings sicher, dass der Schlauch den Großteil des UV Effektes ausmacht. Wenn der PC nur im dunkeln blau leuchten soll empfehle ich dir nur die UV aktiven Schläuche mit klarem Wasser (Bsp) und wenn auch tagsüber die Schläuche / das Wasser blau sein sollen zB dieses Zeug hier. (Klares Wasser "schleimt" den Kreislauf nicht ganz so schnell zu, was nicht direkt heißt das du mit farbigen Wasser eine schnelle Schleimbildung hast)

Die Schlauchdicke hat nichts mit dem Gewinde zu tun und die "norm" bei Waküanschlüssen sind 1/4 Zoll (jede Komponente außer die Pumpe, für die du ja schon Adapter im Korb hast) hat 1/4 Zoll. Es ist ratsam immer ein paar Winkel mit zu bestellen, da du sonst bei der Verschlauchung vorallem bei dem kleinen Gehäuse Probleme kriegen kannst und da es unmöglich ist als WaKü Einsteigen sich vorher genau im klaren zu sein wo Winkel benötigt werden und wo nicht lautet mein Tipp: Wenn du zB 10 Anschlüsse brauchst bestellst du am besten 10 gerade + 2x 90° + 1x 45°.
Hier mal ein Korb wie ich es machen würde (am Beispiel von 10 benötigen Anschlüssen; natürlich ist das ganze Geschmackssache, schwarze Anschlüsse sehen zB auch nicht schlecht aus finde ich)

Einen Durchflusssensor brauchst du nicht, genau so wie ein Tempsenor nicht von nöten ist, außer man will die Lüfter nach der Wassertemp steuern (was der Optimalfall ist und dank der Aquastream Ultra die Möglichkeit gegeben ist..)

Bezüglich deiner letzten Frage kann ich dir V3 empfehlen, wobei dort noch Gehäuselüfter nach draußen blasen sollten da sonst ein recht starker Überdruck herrscht. Das ganze hat übrigens nichts mit der "Kühlreihenfolge" zu tun wie du es nennst. Als Kühlreihenfolge ist er die Verschlauchung gemeint, also in welcher Reihenfolge die Komponenten im Kreislauf sind. Wichtig ist bei der Verschlauchung nur das der AGB vor der Pumpe ist, da diese voll laufen muss wenn du den AGB befüllst. Sonst ist es komplett egal ob erst Radi oder Kühler kommt, da sich das Kühlwasser im gesamten Kreislauf nicht mehr als 1-2° unterscheidet.

Als AGB ist der EK eine gute Wahl, wobei der Aqualis dank Echtglas noch mal eine große Schüppe drauf legt was die Wertigkeit betrifft und da die EK's nicht deutlich günstiger sind geht meine Empfehlung Richtung Aqualis. Dein ausgewählter Aqualis ist zwar top, nur eben nirgends wo zum anständigen Preis zu bekommen. Schau dir vlt mal diesen an.

@.uNited - Warum empfiehlst du einen Aufsteck AGB bei solch einem kleinen Gehäuse? Dadurch würde es sicherlich nicht einfacher werden die Pumpe vernünftig zu entkoppeln (habe aber auch keine Erfahrung mit dem Gehäuse, kann also sein das auch mit einem aufsteck AGB eine Pumpenentkopplung gut möglich ist.)
@TE - DAS brauchst du, nicht mehr und nicht weniger. Bei der Pumpe ist alles dabei was du für die Montage brauchst.

Gruß
Kevin



[TuxXx]

Danke für die ausführliche Empfehlung.

Habe das jetzt mal aktualisiert.

1 x Samsung SSD 840 EVO 500GB, 2.5", SATA 6Gb/s (MZ-7TE500BW)
1 x Intel Core i7-4770K, 4x 3.50GHz, boxed (BX80646I74770K)
1 x Corsair Vengeance Pro rot DIMM Kit 16GB, DDR3-2133, CL11-11-11-27 (CMY16GX3M2A2133C11R)
1 x ASUS GTX770-DC2OC-2GD5 DirectCU II OC, GeForce GTX 770, 2GB GDDR5, 2x DVI, HDMI, DisplayPort (90YV04E1-M0NA00)
1 x MSI Z87I Gaming AC (7887-001R)
1 x Akasa Internal Cardreader, USB 3.0 (AK-ICR-17)
1 x Aqua Computer Befestigungsplatte für Eheim-Pumpen
1 x be quiet! Straight Power E9 600W ATX 2.4 (E9-600W/BN193)


https://www.aquatuning.de/shopping_cart.php/bkey/95ce3fc3b983962c57c83cfc26ac8920

Ist das jetzt eine gute Zusammenstellung ?

Das Case habe ich schon ....



[neueinsteiger84]

Hi,

hast du dir mal dieses Video angeguckt? Er verbaut 2x120mm 30mm dick und einen 1x180mm 45mm dicken Radiator. Scheint ziemlich das Maximum zu sein, was man in das Gehäuse bekommt. Kannst mal bei ihm aufm Channel gucken, er hat noch ein paar andere Sachen zum Prodigy gemacht.

Zum Warenkorb:
Was mir jetzt als unerfahrene Person in Sachen Wasserkühlung auffällt, der GPU Kühler passt wahrscheinlich nicht auf die Grafikkarte. Zumindest ist es in der Kompatibilitätsliste nicht positiv aufgeführt. Da würde ich nochmal genau schauen.
Die bequiet Lüfter sind zwar schön leise, aber aufgrund des Rahmens nicht gut für Radiatoren geeignet. Es gibt bei diesen einen Spalt zwischen Lüfter und Radiator, wodurch Luft dran vorbei gehen kann. Oft werden daher Noiseblocker empfohlen.



[Kleptomanix]

Ich empfehle den Aufteck AGB weil dieser leicht zu befüllen ist. Meine HPPS + Aufsteck AGB passen neben den Festplattenkäfig und man spart sich wieder Anschlüsse und komplizierte Verschlauchungen auf engem Raum. Meine Empfehlung hat schon seine Gründe



[Falbor]

Was mir jetzt als unerfahrene Person in Sachen Wasserkühlung auffällt, der GPU Kühler passt wahrscheinlich nicht auf die Grafikkarte.

ist vollkommen richtig, wenn von EK, dann den EK-FC680 GTX DCII oder den EK-FC770 GTX DCII (nickel und/oder acetal ist geschmackssache)
backplate auch evtl dazu
die asus ist ein custom design und der vom TE ausgesuchte kühler passt nicht, weil der für das referenzdesign ist



[LeXeL]

bitte richte dich da nicht an linus, der hat da eigentlich ganzschönen müll gebaut
ohne irgendwas zu flexen oder so bekommt man einen 180er und einen 240er radi ohne probleme rein
hab ich nämlich bei mir genau so, mann muss halt nur einen 180er und keinen 200er inner front verbauen, dann kann man mit etwas flexen
nämlich noch ne lüftersteuerung in den 5,25" port einabuen

vonwegen aufsteck agb oder nicht, ich hab bei mir nen alten ek röhrenagb per doppelnippel direkt auf der laing ddc die wiederum auf nem shoggy hinter dem front radi steht (beim shoggy musste ich nur den unteren schwarzen teil weglassen wegen der höhe)

und ich sag mal so, ich hab ganze 2 gerade anschlüsse im prodigy, der rest sind 45° oder 90° winkel

deine primochill anschlüsse sind nicht für schläuche geeignet sondern für plexirohre

beim wasser und so würde ich schön klaren neuen primochill schlauch nehmen und mir dann mit innoprotect und den mayhems dyes mixen was ich will

dein grakakühler passt nich wie falbor schon geschrieben hat, ne referenzkarte mit referenzkühler würde ich dann aber doch eher nehmen

mit dem enermax nt könnte das mitlerweile schon passen, weil bitfenix hat diese abtrennung vom nt bereich verändert (bilder kann man z.b. im hwluxx sammelthread zum prodigy finden)

belüftung ist bei mir vorne und hiten rein und oben raus



[TuxXx]

Hast du von deiner Kiste ein paar Bilder oder kannst du ein paar machen?



[LeXeL]

fotos hab ich gerade keine parat und könnte auch erst nach ostern welche machen, die aber nicht sonderlich viel bringen würden
weil der rechner gerade zum großteil zerlegt ist

aber schau dir einfach das video an

...dieses Video...

ich hab halt nur nen magicool 180er radi inner front mit anschlüssen nach oben und dadurch natürlich ne etwas andere verschlauchung
da mein radi nen bischen kleiner zu sein scheint kann ich dann den 5.25" schacht für nen aquaero nutzen
dazu musste ich nur den topradi etwas weiter zum heck setzen (langlöcher feilen ftw) und nen ausschnitt für den radi in die original halterung setzen
ok und ich hab schläuche und keine plexirohre drin gehabt, aber das kommt noch wenn caseking endlich den monsoon kram listet



[XXWuDi]

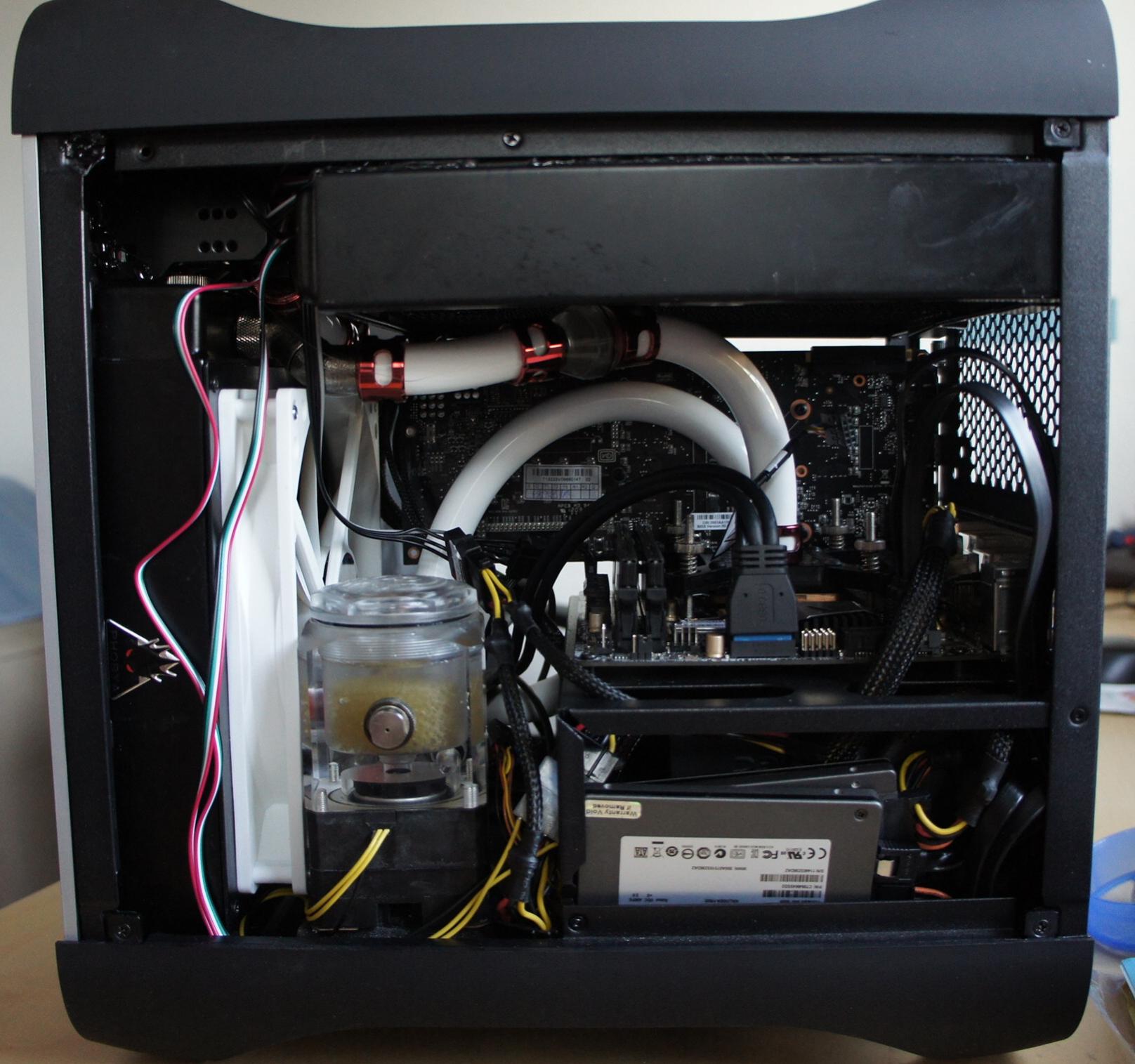

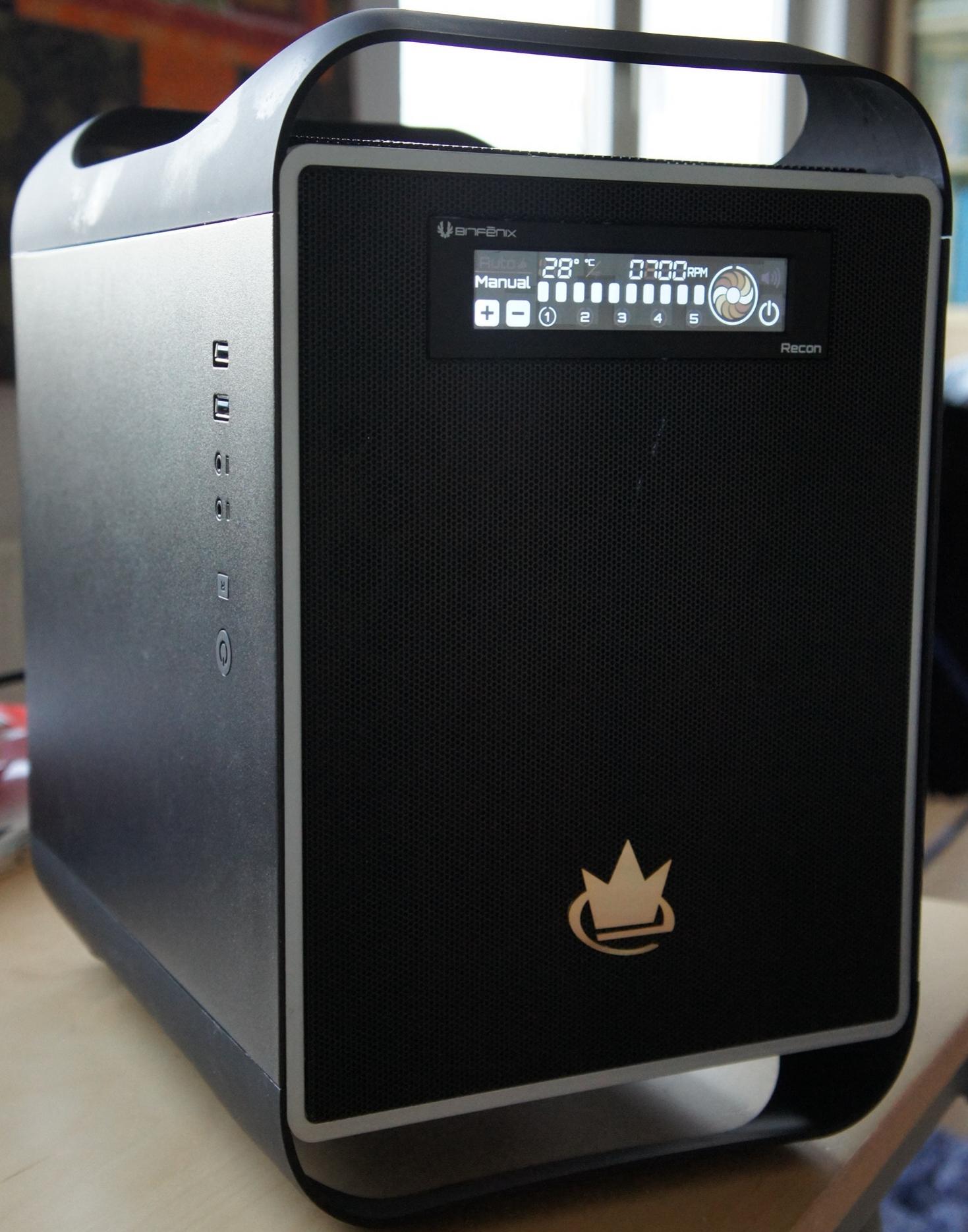

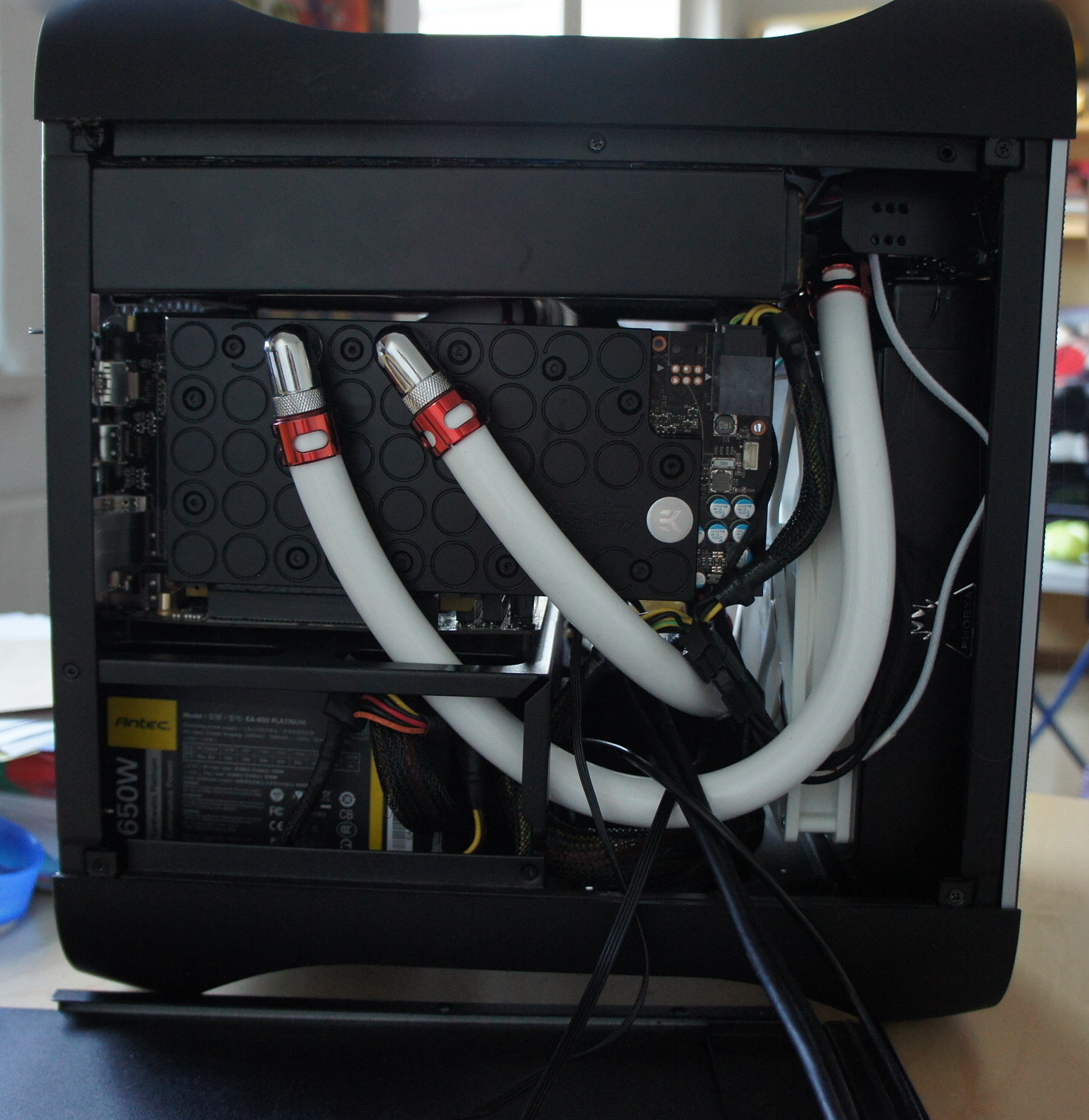

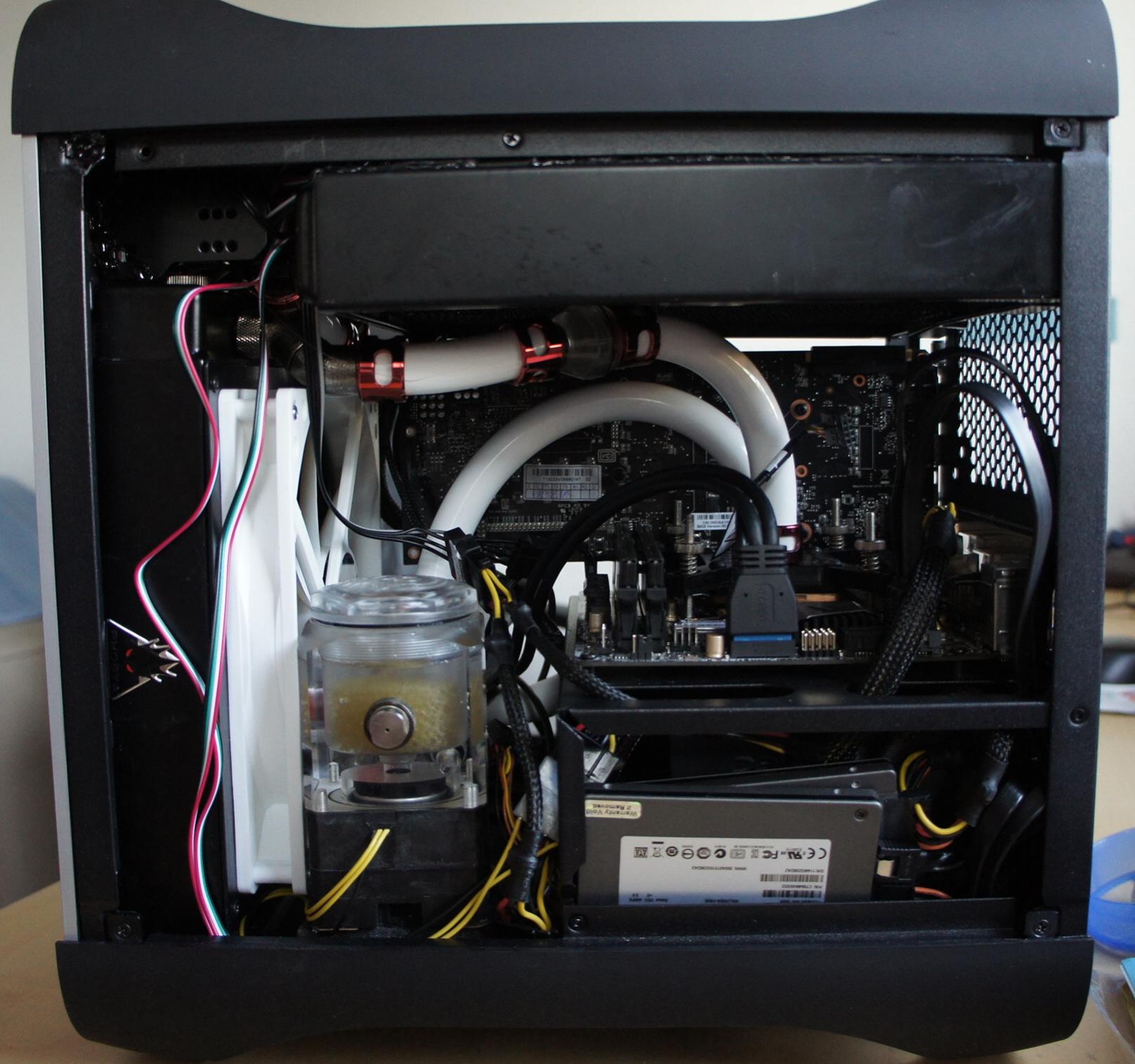

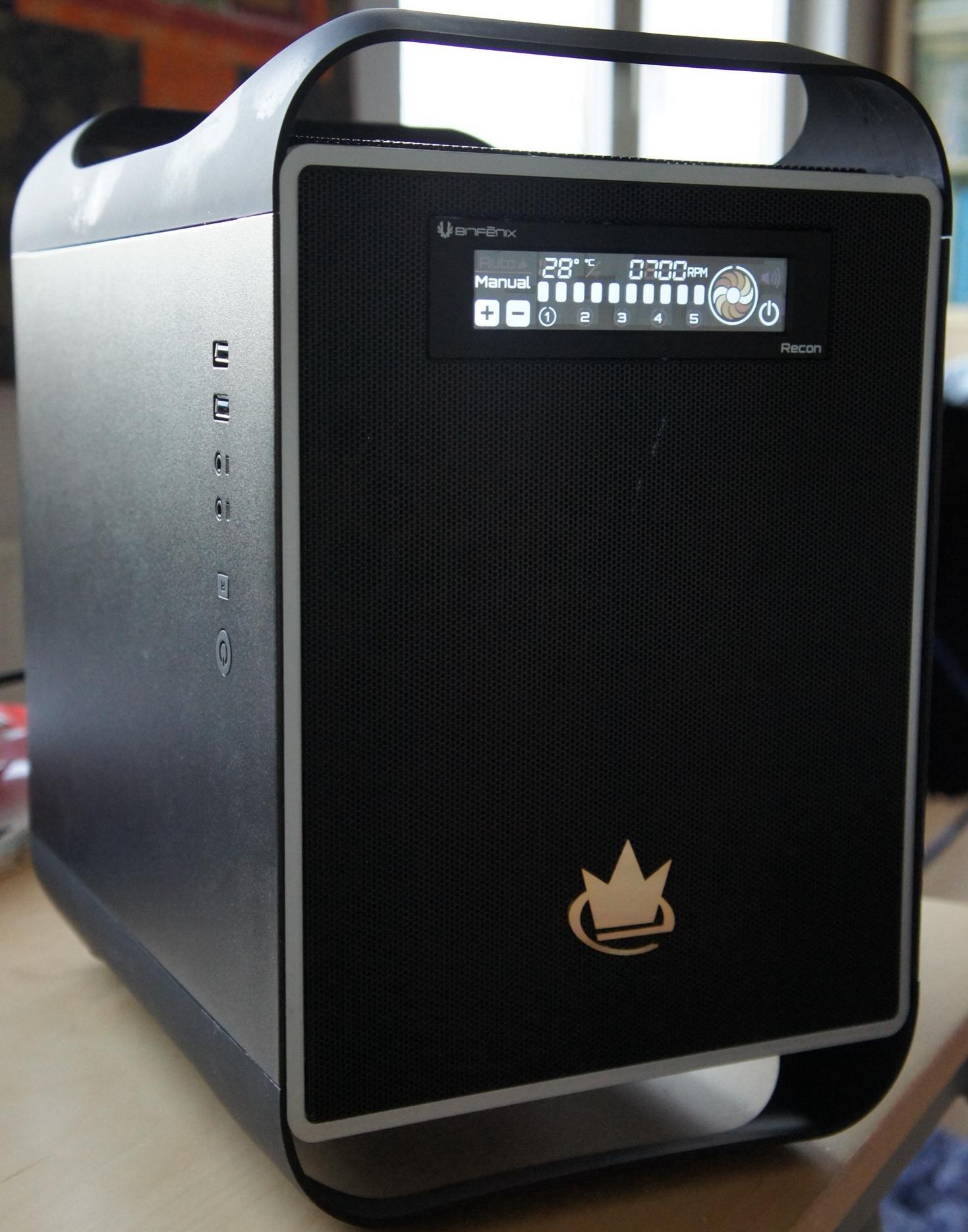

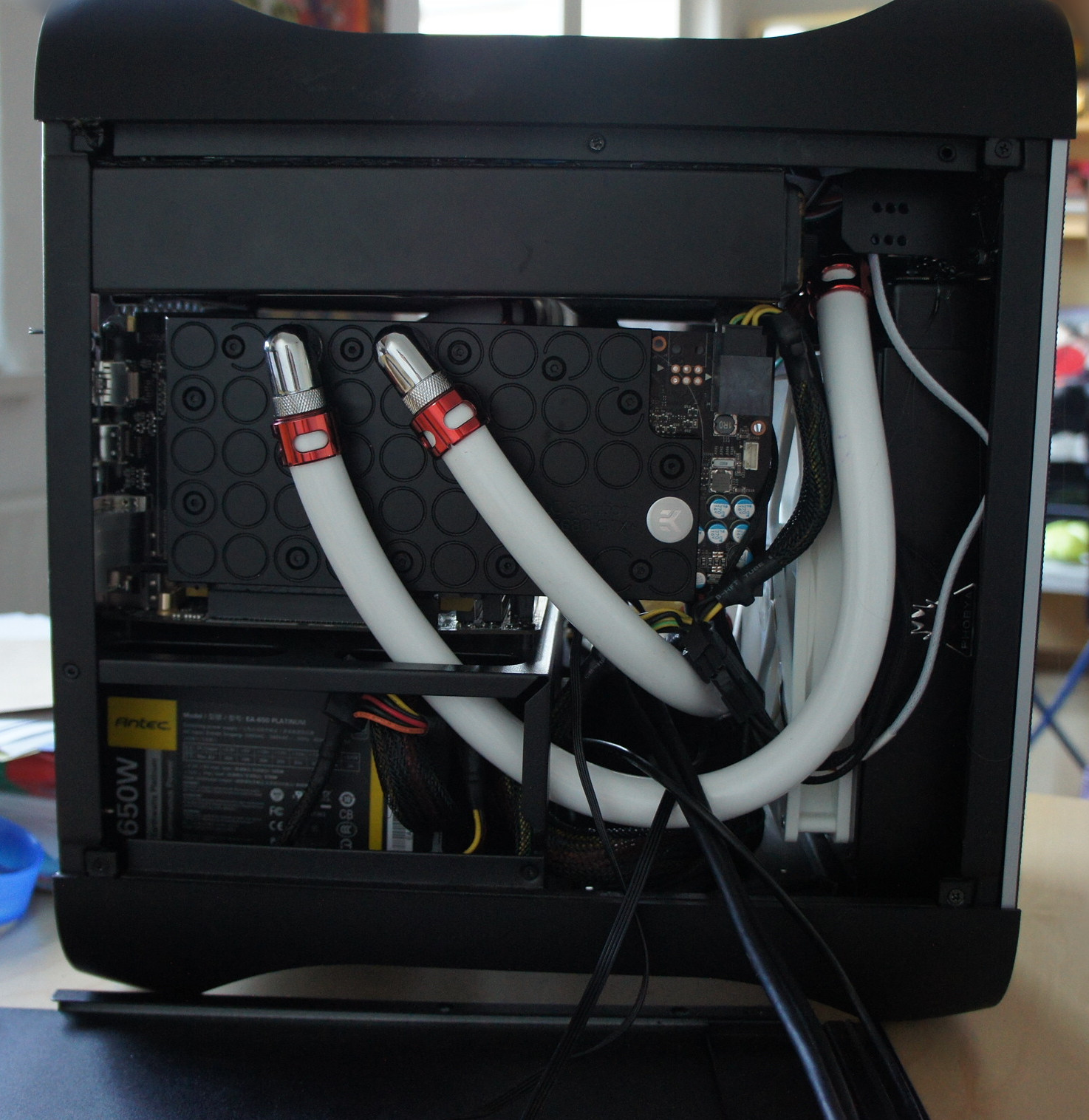

als Beispiel wollte meinen Senf dazu geben. ich habe vor einem Jahr mein WaKü-system in kleine ITX-format umgewandert , vllt einer der stärkste Prodigy WaKä, also meine Konfiguration:

Asrock Z77 mit EK-Supremacy
GTX680 mit EK-FC680
Phobya G-Changer 480 Quad mit TT 230mm Lüfter
Phobya Xtreme 200 mit Phobya180mm Lüfter
Laing DCC mit Bitspower AGB
19/13 Schlauch mit Monsoon 19/13mm
Bitfenix recon

ich habe Prodigysdach weggesägt und mit mesh-gitter ersetzt.es sei denn,eine gute abgedichtete Lüfterblende zwischen Radi und 230er Lüfter platziert wird.
die vordere Radi(200er) musste zur Seite legen.damit noch genug seitlich Platz für Power-switch/ USB-panel schaffen muss.
es war jeder Millimeter wurd gefragt, zum Schluß gab genau genug Platz für ein Bitfenix Recon

Viel Spass bei Modding!



[<3Intel<3]

http://m.youtube.com/watch?v=8PHTDtffBNM

Schau dir mal dieses Video und die anderen Parts an. Du kannst dem typen auch fragen stellen habe auch schon mit ihm geschrieben!



[TuxXx]

Danke für die Bilder.

Aber du hast doch kein 480 radi verbaut oder?

Was ist den oben und vorne für ein radi verbaut genau?



[issenia]

Vermutlich der Vorgänger von diesem hier:
http://www.aquatuning.de/product_info.php/info/p9272_Phobya-Xtreme-200---V-2---Full-Copper.html, also hier sowas: http://www.aquatuning.de/product_in...it-4x-Phobya-G-Silent-12-1500rpm-Red-LED.html
Gruß Iss



[TuxXx]

So hoffe das ist meine finale Konfiguration.

1 x Samsung SSD 840 EVO 500GB, 2.5", SATA 6Gb/s (MZ-7TE500BW)
1 x Intel Core i7-4770K, 4x 3.50GHz, boxed (BX80646I74770K)
1 x Corsair Vengeance Pro rot DIMM Kit 16GB, DDR3-2133, CL11-11-11-27 (CMY16GX3M2A2133C11R)
1 x EVGA GeForce GTX 770 EVGA Cooler, 2GB GDDR5, 2x DVI, HDMI, DisplayPort (02G-P4-2770)
1 x MSI Z87I Gaming AC (7887-001R)
2 x Noiseblocker NB-BlackSilentFan XL1 Rev. 3.0
2 x SilenX iXtrema Pro Blue LED (IXP-74-14B)
1 x Enermax T.B.Apollish blau 180mm (UCTA18A-BL)
2 x SilenX Effizio Quiet LED Fan Series 120mm blau (EFX-12-15B)
1 x RaidSonic Icy Box IB-863-B schwarz
1 x Aqua Computer Befestigungsplatte für Eheim-Pumpen
1 x be quiet! Straight Power E9 600W ATX 2.4 (E9-600W/BN193)

http://www.aquatuning.de/shopping_cart.php/bkey/a020981ddd45e80e00e66fd36be624e3

Was meint ihr?



[XXWuDi]

Vermutlich der Vorgänger von diesem hier:
http://www.aquatuning.de/product_info.php/info/p9272_Phobya-Xtreme-200---V-2---Full-Copper.html, also hier sowas: http://www.aquatuning.de/product_in...it-4x-Phobya-G-Silent-12-1500rpm-Red-LED.html
Gruß Iss

ja, genau die beiden gelinkte Radis.
480er oben. 200er vorner.

So hoffe das ist meine finale Konfiguration.

1 x Samsung SSD 840 EVO 500GB, 2.5", SATA 6Gb/s (MZ-7TE500BW)
1 x Intel Core i7-4770K, 4x 3.50GHz, boxed (BX80646I74770K)

am besten kaufst Du Gehäuse zuerst. und überleg rugrig ob Deine Konfiguration zusammen passt.
z.B.
RaidSonic Icy Box IB-863-B ist 74mm lang
Alphacool NexXxoS ST30 Full Copper 240mm ist 278mm lang
Prodigy ist 359mm lang
ich glaube ,die RaidSonic Icy Box IB-863-B musste an die Rand abgescheidet werden.
ausserdem die Pumpe finde ich etwas zu gross plus Anschlüsse ubd Shoggy Sandwich wirds sehr eng.
und i.d.R. brauchst Du 10 Anschlüsse.
