Connect 8 Pin connector to PSU

[StepzZ]

Hallo miteinander,
Ich habe folgendes Problem. Ich habe gestern meine CPU und mein Mainboard gewechselt. Mein pc zeigt mir beim hochfahren eine Meldung an die ich als Bild angehängt habe. Also alles funktioniert super und ich habe keine Probleme außer der Meldung. Kann mir einer sagen was ich machen muss und das am besten idiotensicher😂



[sTyLzYo]

du hast nicht alle oder nur einen 12V EPS Stecker angeschlossen

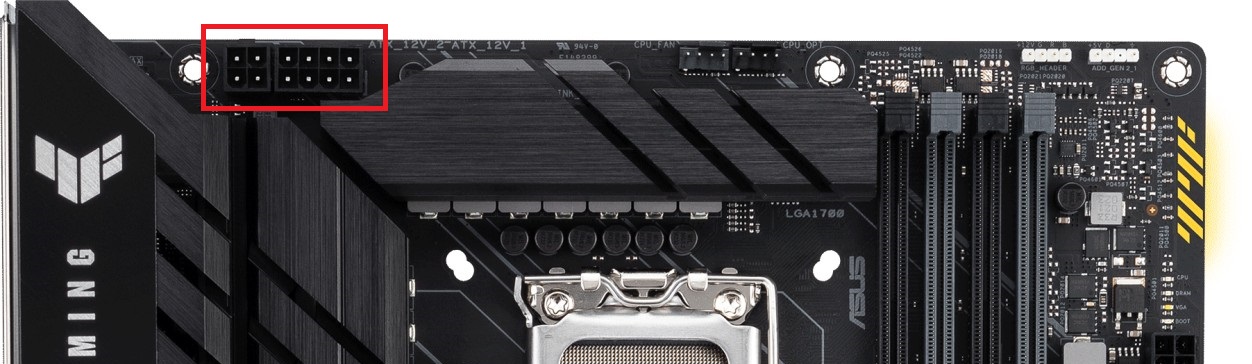

dieser befindet meist oben links am Mainboard nahe des IO Panels

oft sind dort 1x 8Pin, 2x 8Pin verbaut, oder auch 1x 8Pin + 1x 4Pin (danke @Drewkev )



[rumpel01]

Das machen bzw. prüfen, was Dir das Mainboard gerazu unmittelbar sagt?

"Ensure to fully connect at least one 8-Pin ATX_12V-Connector."



[NatokWa]

Naja .. es STEHT doch da. Ein 8Pin-ATX (P8 bzw. EPS) Stromkabel vom Netzteil am Mainboard anschließen.
Solltest du "nur" den 4 Pin angeschloßen haben (wie bei älteren Systemen) ist das zu wenig.

Und nicht mit PCIe Kabel verwechseln .... das hat eine andere Belegung und läßt sich nur mit Gewallt einstecken .... und killt dann beim einschalten das Mainboard.



[Drewkev]

Welche der beiden Buchsen hast du denn belegt? Vermutlich nur den 4-Pin?



[Smily]

Eigentlich steht es doch da. Das Board meckert, weil ein 8-Pin vom Netzteil zum Mainboard fehlt.
Wo die sind, steht im Handbuch vom Board, wo sie am Netzteil sind, im Handbuch vom Netzteil.



[Chesterfield]

nebenbemerkung zur problemlösung: deine rams laufen wahrscheinlich zu langsam. es gibt zwar 2133 er aber denk mal mit einem z 690 board und 12700k sind die rams meiner Vermutung nach schneller



[Drewkev]

Ich gehe davon aus dass auch hier das JEDEC-Profil angezeigt wird.



[StepzZ]

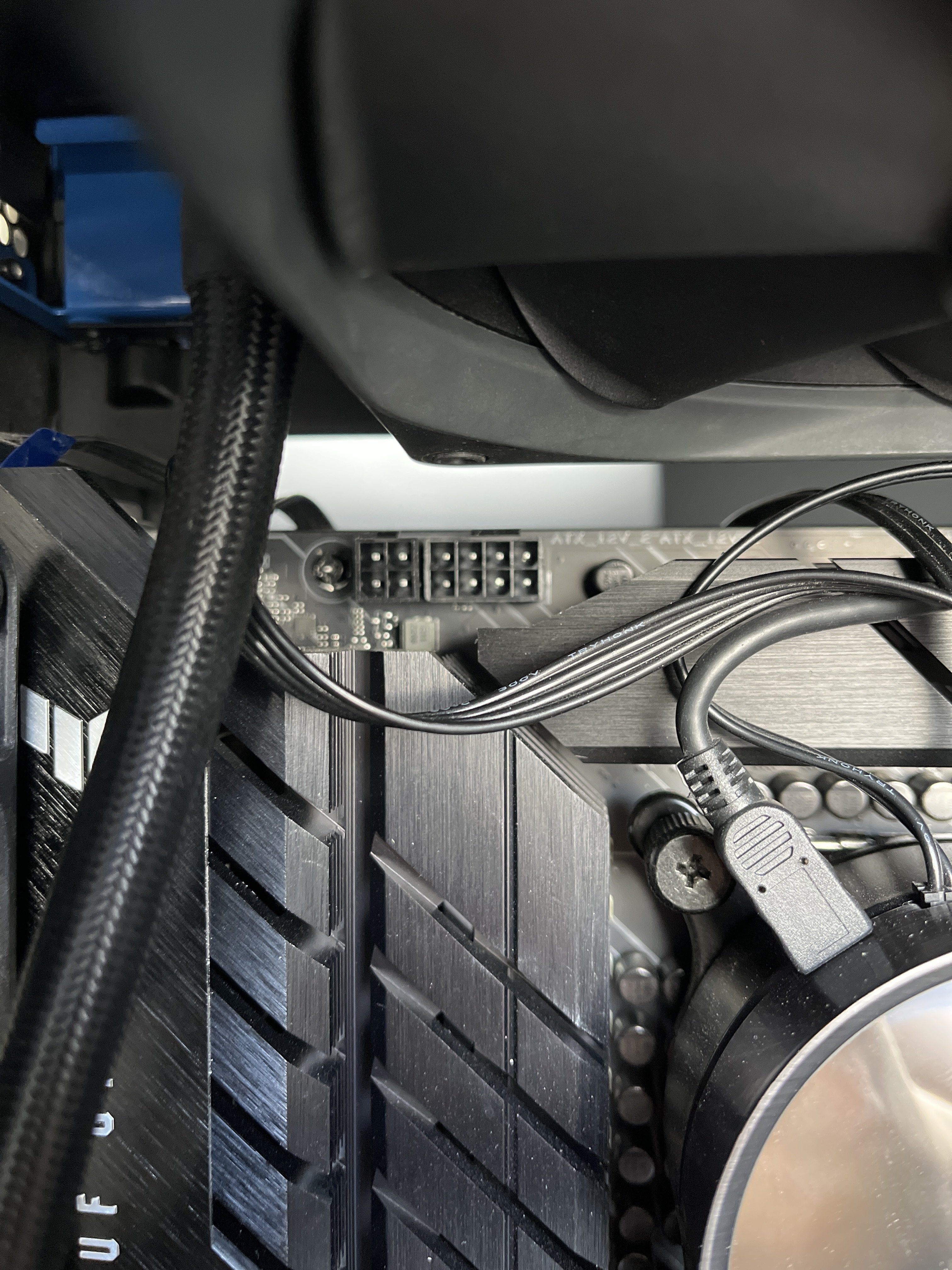

Ich habe den Anschluss und an dem Anschluss war bisher folgendes Kabel



[NatokWa]

Hat es ganz RECHTS in dem 8'er gesteckt oder LINKS halb im 4'er und halb im 8'er ? Ersteres ist richtig.



[Drewkev]

Also hast du die 8-Pin Buchse belegt und die 4-Pin Buchse frei gelassen? Oder sogar einmal links und einmal rechts?



[StepzZ]

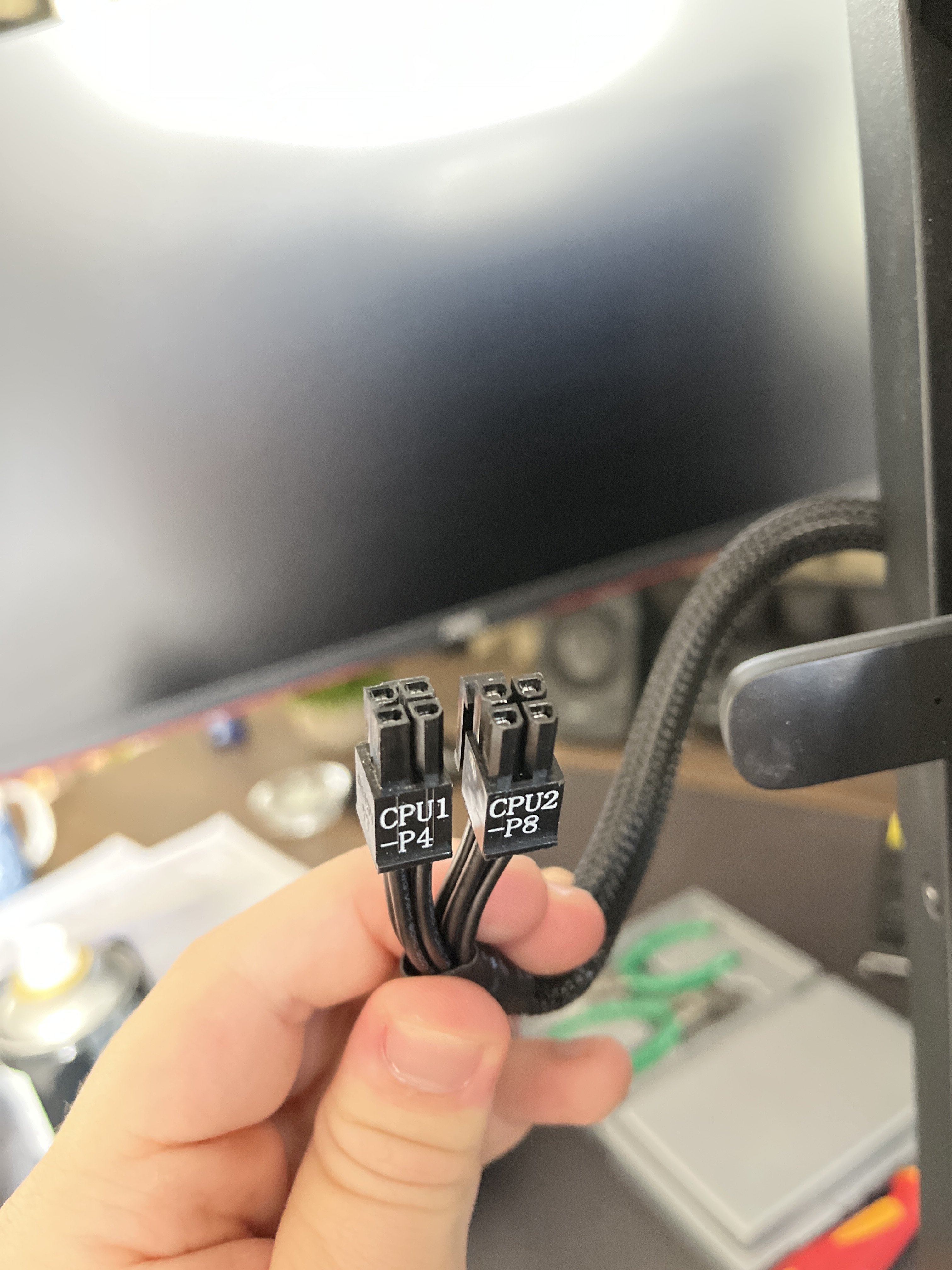

Ich habe eine Hälfte ganz rechts und die andere links im 4er eingesteckt. Ich habe aber auch noch das Kabel, aber das hatte ich im alten System nicht verbaut und weis nicht ob ich das hier verwenden muss.



[Drewkev]

Ich habe eine Hälfte ganz rechts und die andere links im 4er eingesteckt.

Du musst beide Hälften zusammenführen und dann rechts in die große Buchse stecken.



[NatokWa]

Steck die beiden 4'er ZUSAMMEN in den 8'er rechts, so GEHÖRT das. Das ist ein Modularer Stecker der AUCH als 4'er (EIN 4'er) genutzt werden kann



[StepzZ]

Und ganz links bleibt dann frei?



[bart0rn]

Ja, wie oben bereits erwähnt. (z.B. #10)
Steht auch so im Handbuch.

Mindestens den 8fach anstecken, oder 8fach + 4fach.



[Drewkev]

@StepzZ
Ja, der ist optional.



[StepzZ]

Also könnte ich optional den anderen 8er Stecker anschließen und von den beiden 4er einen in die 4er stecken?



[Drewkev]

Ja, wenn der andere ebenfalls mit CPU und nicht PCIe beschriftet ist.



[StepzZ]

Ist mit p8 beschriftet
