Corsair 300R Gehäuseanschlüsse ans Board. Schlecht beschriftet!

[DukeX2]

Hallo zusammen,

baue gerade den PC eines Freundes zusammen was an sich ein Kinderspiel ist, wären da nicht die Gehäuseanschlüsse.

Entweder stehe ich auf dem Schlauch oder es ist tatsächlich ungewöhnlich beschrieben. So habe ich das bisher noch nie gesehen.

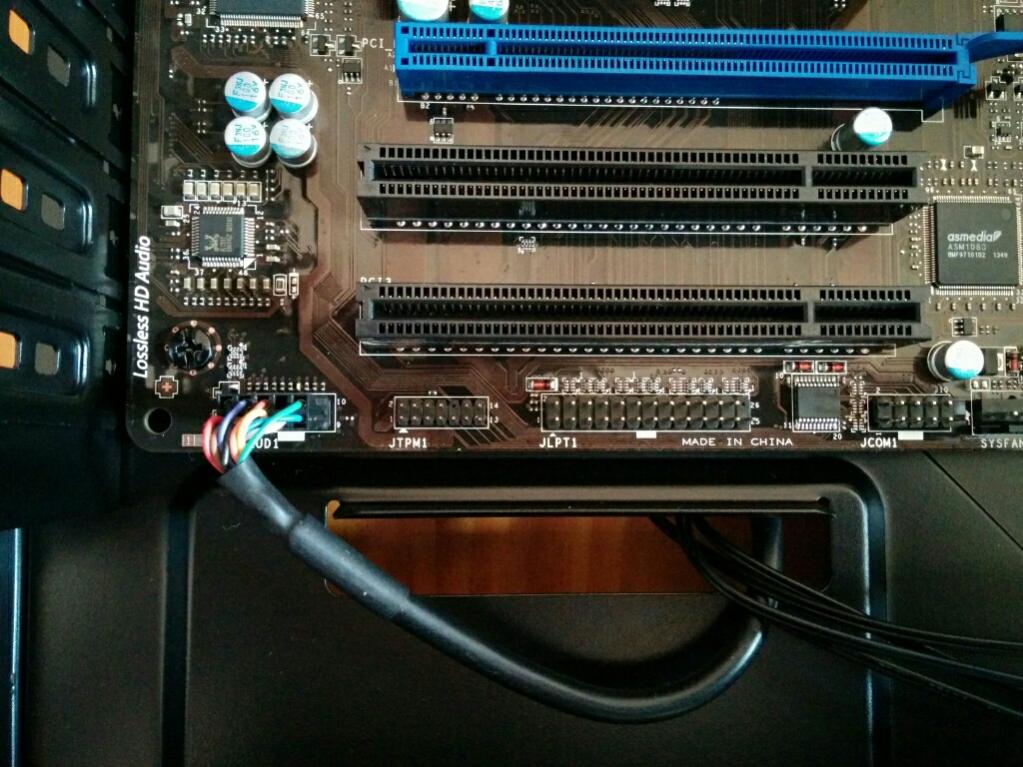

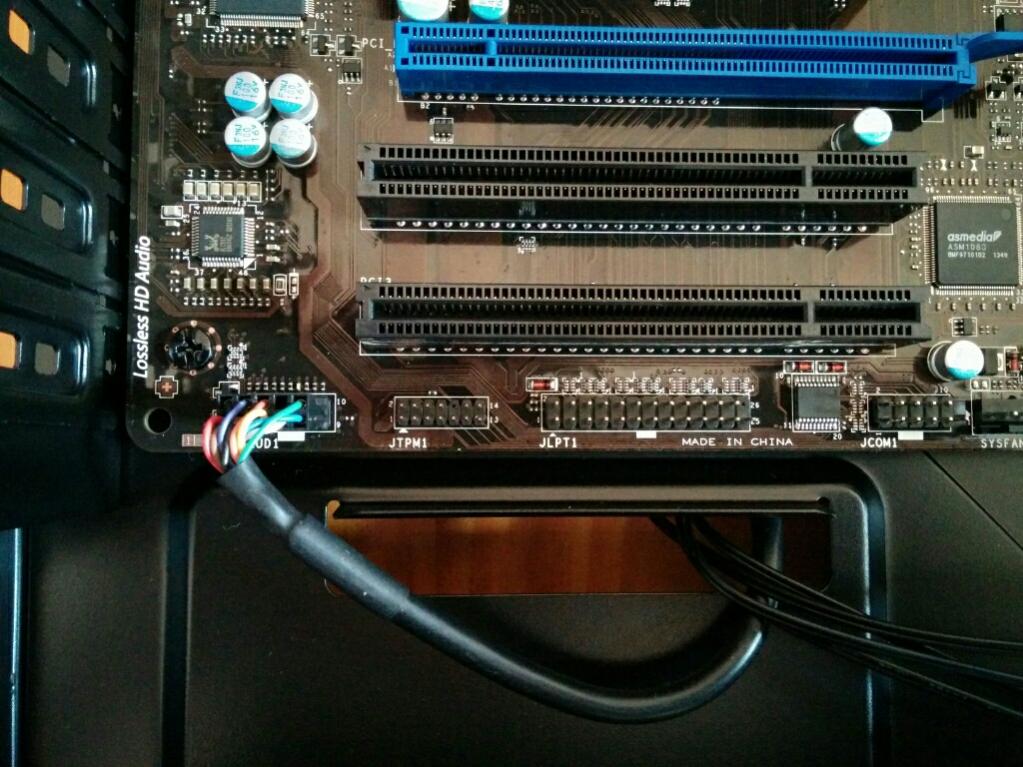

Werft mal bitte einen Blick auf die Bilder.



[Prollpower]

Man man man... das ist gewiss nicht der Anschluss...

Dank des Aufdruckes welches im Bild zu sehen ist konnt ich nachvollziehen was des für ein board ist...

Nehmt den schlauch weiter rechts der sich JFP1 und JFP2 nennt... da findet ihr sicher was ihr braucht



[DukeX2]

Danke habe mich mit der Seite im Handbuch vertan. Vielen Dank. Dachte schon :-D



[JamesFunk]

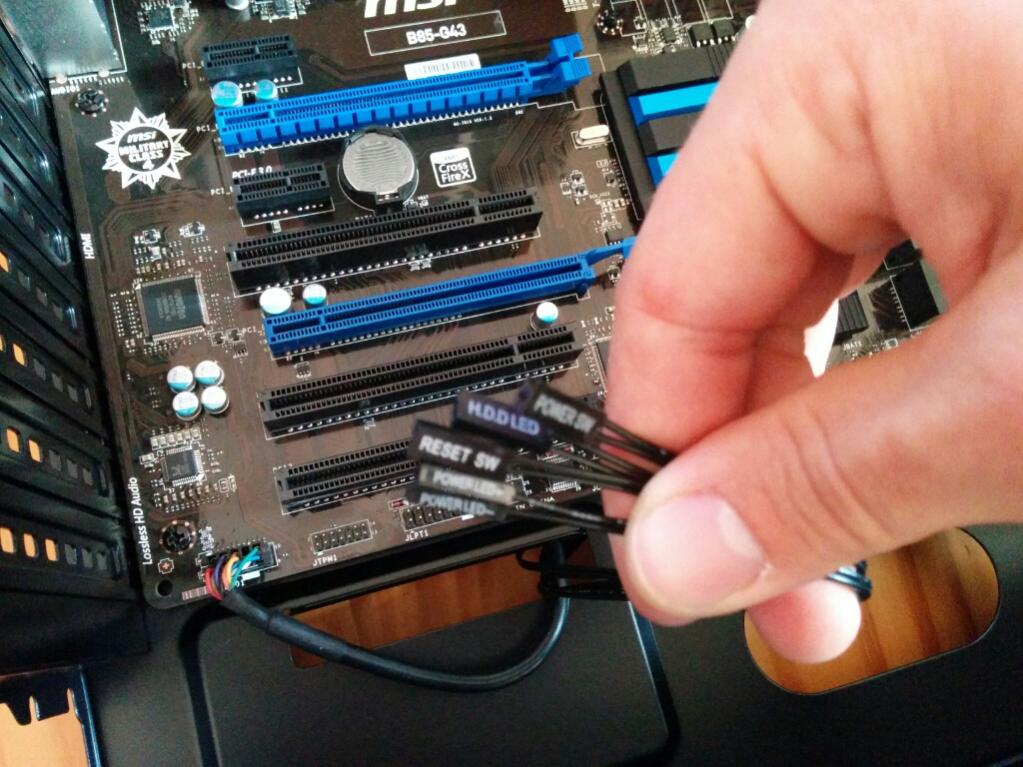

AN den Steckern, die du da in der Hand hast, steht drauf, was welcher Stecker ist.

Im Handbuch vom Case wirst du nichts darüber finden, wo es ans Board muss.

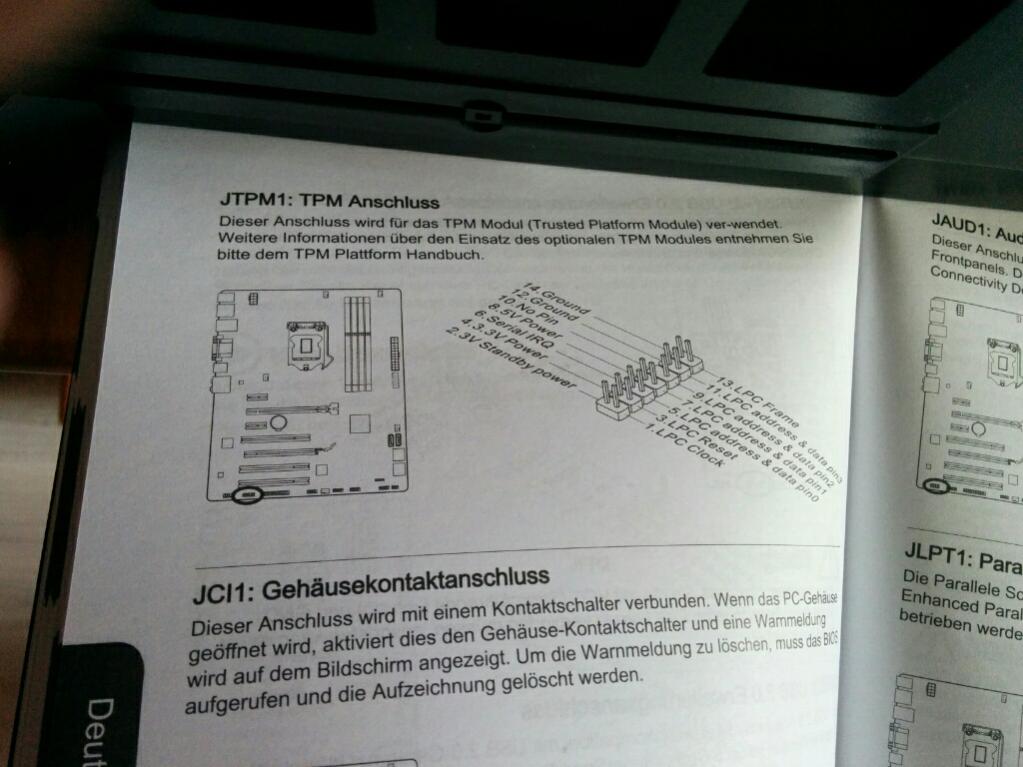

Im Handbuch vom msi b85-g43 steht die Belegung (JFP1 und JFP2).
Die sind unten rechts bei den SATA Ports.

Auf Seite 1-24 steht alles.



[Prollpower]

Oder HB Zitat: "Watch the video to learn how to Install front panel connectors.
http://youtu.be/DPELIdVNZUI "
