Das ist eben die Stromversorgung für die CPU.
Genauer sind es Spannungsregulatoren.
Das Netzteil liefert 12V, eine CPU benötigt aber andere Spannungen.
Man nennt sie auch Phasen. Warum? Weil sie nur phasenweise, also abwechselnd in Betrieb sind.
Bei einer Phase wäre diese die ganze Zeit in Betrieb. Bei zwei Phasen würden sich beide abwechseln und jede wäre 50% der Zeit in Betrieb. Bei drei Phasen wäre jede 33% der Zeit in Betrieb usw.
Jede Phase besteht aus
- einer Drosselspule. Das sind die meist großen, quadratischen "Klötzchen" rund um die CPU. Dort drin ist eine Spule, also eine Drahtwicklung vergossen.
- einem (oder mehreren) Kondensator(en). Das sind die kleinen, runden "Hütchen".
- zwei oder drei Transistoren (oder einem IC, in dem diese Transistoren sitzen). Das sind die kleinen, flachen Bauteile auf denen in der Regel ein Kühlkörper sitzt weil sich diese im Betrieb erwärmen.
Bei teureren Mainboards sind mehr Phasen verbaut um
1. die Lebensdauer der einzelnen Phasen zu erhöhen da jede für sich eben weniger Betriebszeit aufweisen würde.
2. die Temperatur im Griff zu halten. Im Betrieb erwärmen sich die Bauteile (Transistoren) natürlich.
Je kürzer die Nutzungsdauer ist, desto weniger stark wird sich das einzelne Bauteil erwärmen. Bzw. müsste jede Phase für sich weniger Last aushalten müssen.
Und die Abwärme kann auf eine größere Fläche verteilt werden zur besserem Wärmeabfuhr.
3. die Stromversorgung etwas sauberer hinzubekommen. Da je mehr Phasen verbaut sind die Belastung auf den einzelnen Phasen sinkt.

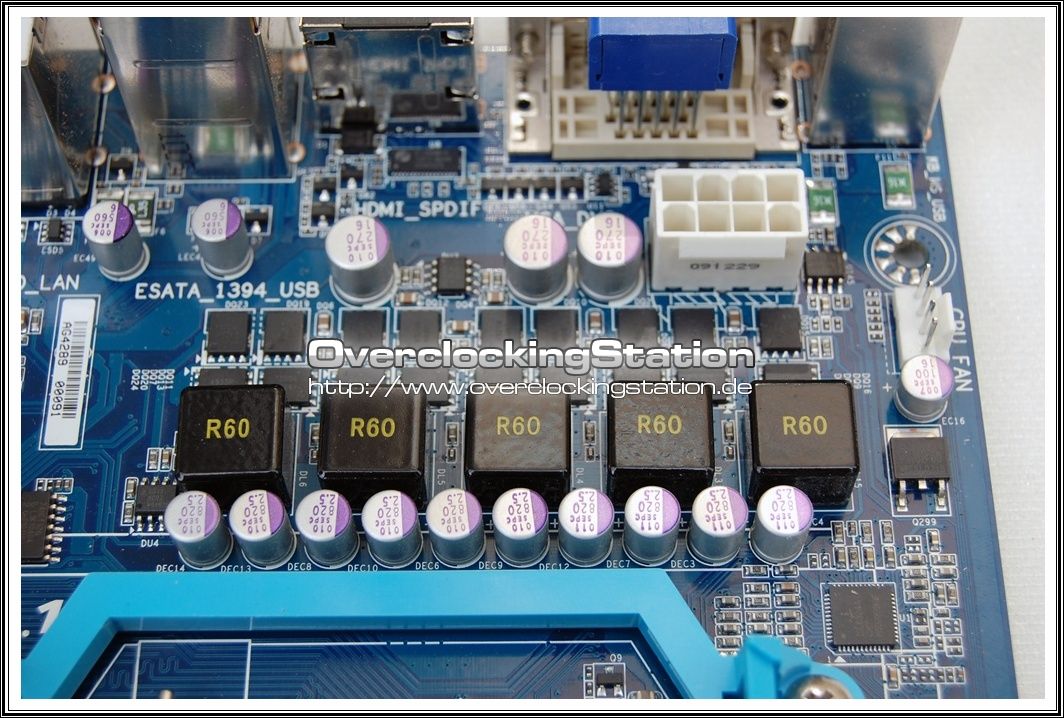

Hier
kann man den Aufbau ganz gut erkennen.
Das wären 5 Phasen. Erkennbar an den 5 Spulen (mit dem R60 Aufdruck).
Zwei Kondensatoren je Phase (die silbernen Dinger mit lila Aufdruck).
Und die flachen Bauteile über den Spulen sind die Transistoren.
Dann sind diese Phasen meist aufgeteilt. Denn eine CPU braucht nicht einfach nur eine Stromversorgung und fertig.
Es gibt mindestens den sog. Core-Bereich und den sog. Uncore-Bereich. Beide benötigen eine seperate Stromversorgung.
Core-Bereich sind die eigentlichen Rechenkerne. Und der Uncore-Bereich ist alles andere, z.B. der Speichercontroller, diverse Bus-Controller z.B. PCIe oder die integrierte Grafik usw.
Manchmal sind auch mehrere Phasen parallel geschaltet so das z.B. immer zwei gleichzeitig arbeiten statt nur einer.
