CPU Strom anschließen

[zLegend]

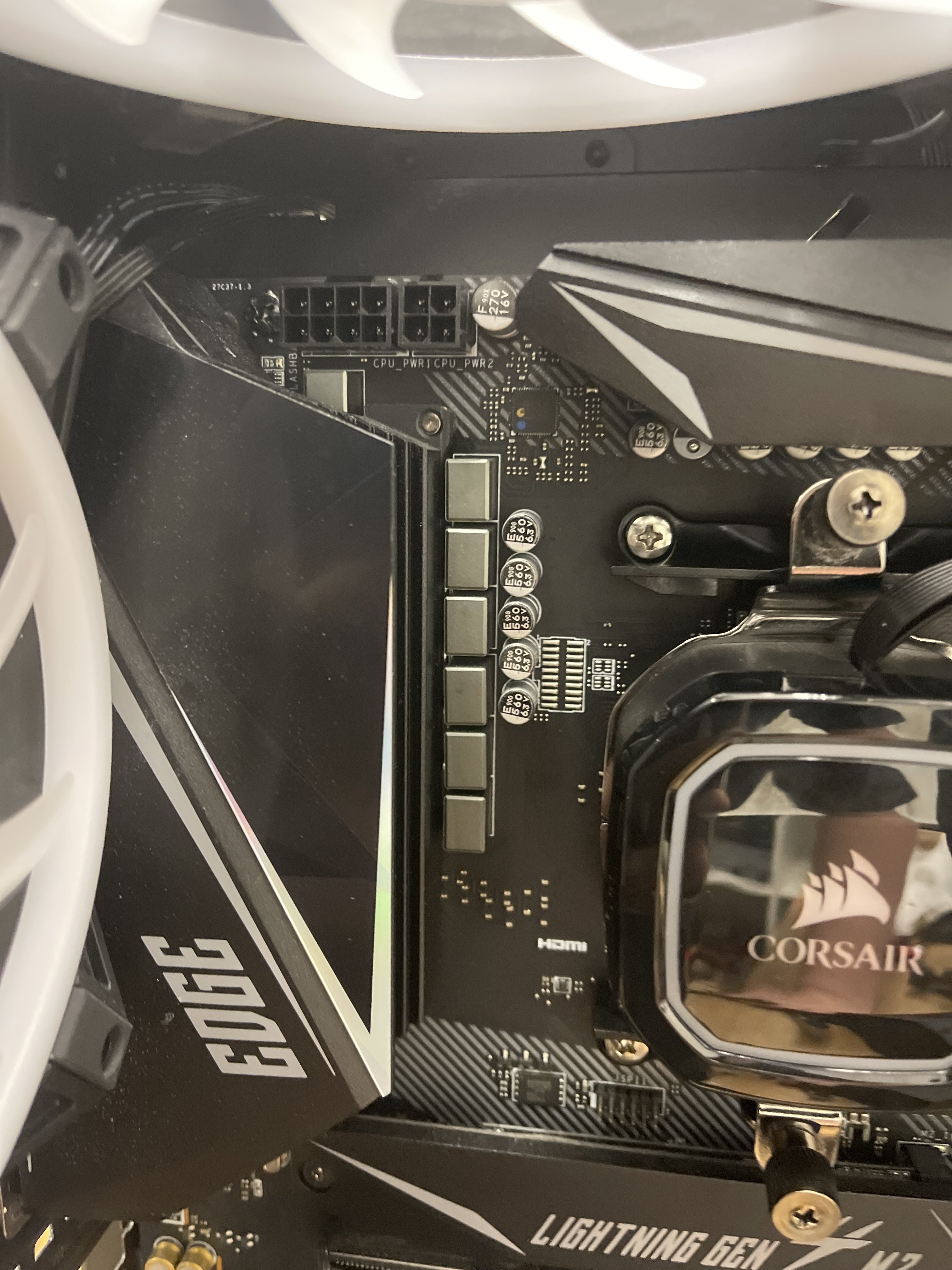

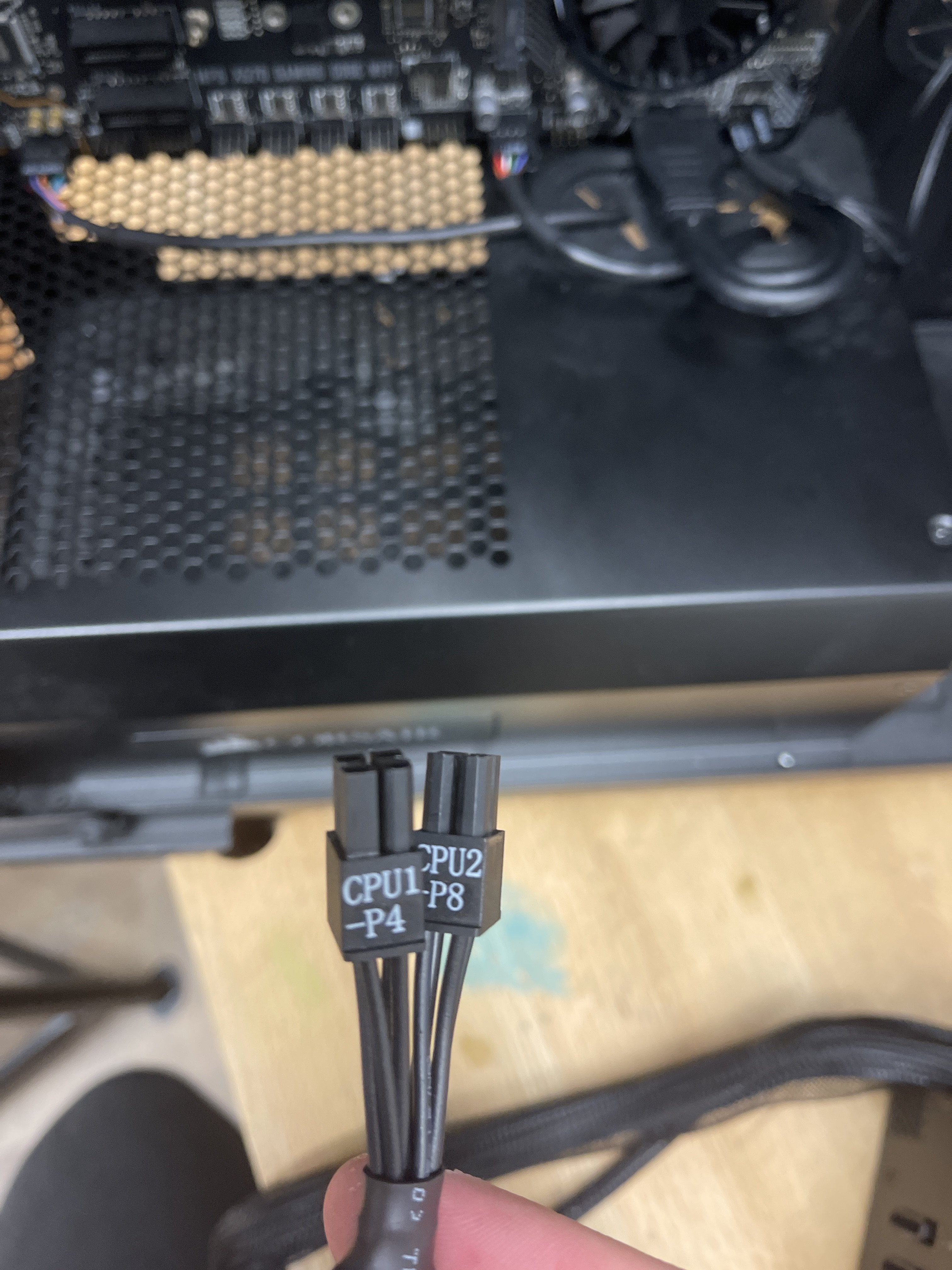

Warum sind hier nur 8 Pins aber beim Mainboard 12 und wo muss ich es anschließen



[Nilson]

Der CPU_PWR2 kannst du freilassen.
Sollte aber auch im Handbuch des (unbekannten) Mainboardes stehen.



[Deathangel008]

handbuch?

in den 8pin, der zusätzliche 4pin ist optional.

bevor ein einzelner 8pin nicht mehr genug strom liefern kann sind bei dem brett längst die VRMs durchgebrannt.



[Neodar]

Die beiden Anschlüsse kommen kombiniert zu einem in den 8 Pol Anschluss auf dem Mainboard.

Der zusätzliche 4 Pol Anschluss am Mainboard ist für eine stärkere Stromversorgung gedacht. Wird benötigt, wenn die CPU stark übertaktet werden soll.

Wie meine Vorposter schon angemerkt haben, sind diese Informationen aber auch im Handbuch des Mainboards zu finden, welches es zu lesen durchaus lohnen würde, bevor man sowas hier erfragt.



[Simsal]

Oder man liest sich mal das Handbuch zum Motherboard durch..



[Chillaholic]

Das Mobo möchte nen P8 und nen P4 gleichzeitig.
Der P4 ist aber nicht notwendig, von daher steck einfach beide 4-Pol als ein 8-Pol rein und gut ist.



[UweP44]

Lies mal im Handbuch des Mainboards nach.
Eventuell muss der rechte 4-pol Stecker nur beim Übertakten genutzt werden.

Im Idealfall bietet das Netzteil halt 2x den 4/8-Pin ATX12V Doppelstecker und man kann das Board voll versorgen.



[zLegend]

Oder man liest sich mal das Handbuch zum Motherboard durch..

Da war keins dabei



[Nilson]

Auf der Webseite des Herstellers gibts die immer als .pdf zum herunterladen .



[Novocain]

Oder man guckt sich die anderen 200 Threads zu diesem Thema an die alle aufs gleiche hinaus laufen....



[Smily]

Dafür gibt es das Internet.



[PCTüftler]

Warum sind hier nur 8 Pins aber beim Mainboard 12

Weil das unbekannte Netzteil wohl nur 8 PINs mitbringt ... eventuell?



[Neodar]

Da war keins dabei

Aber Google kannste benutzen, ja? Die Webseite des Herstellers stellt diese Informationen bereit.



[Simsal]

Wenn er Google benützen könnte, würder er die Frage hier nicht posten..

So wie viele Andere auch..



[Chillaholic]

Da war keins dabei

Wunderbare Ausrede, wäre übrigens auch Papierverschwendung.
Liest sich eh keiner durch und 90% der User laden sich das runter und nutzen Strg+F zum suchen, da deutlich einfacher.



[Hauro]

Da war keins dabei

Suche nach dem Bild aus Beitrag #1 +MSI +EDGE - Chipsatz unbekannt:

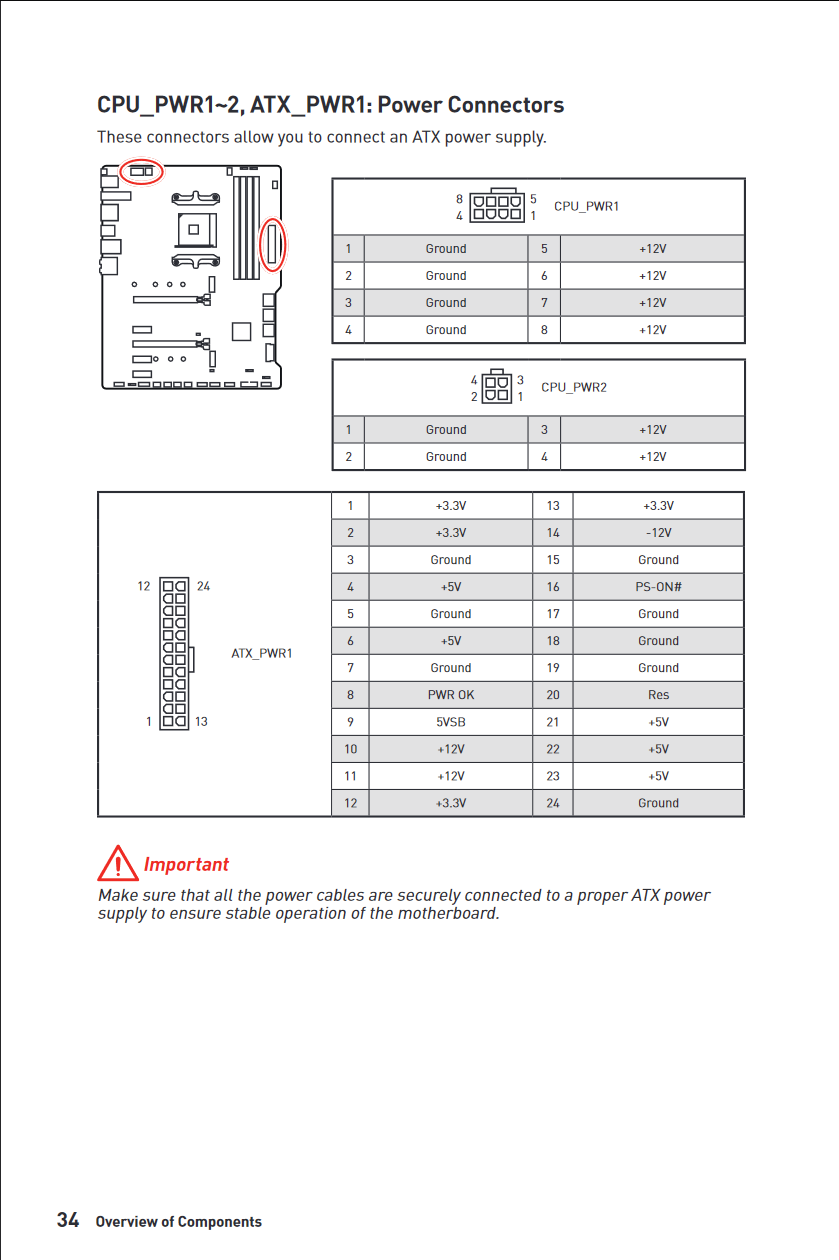

Erster Treffer Motherboards MPG X570 GAMING EDGE WIFI - MSI

Support-Manual

Hier Fehlt die Angabe das CPU_PWR1 belegt sein muss, sonst startet das Mainboard nicht.

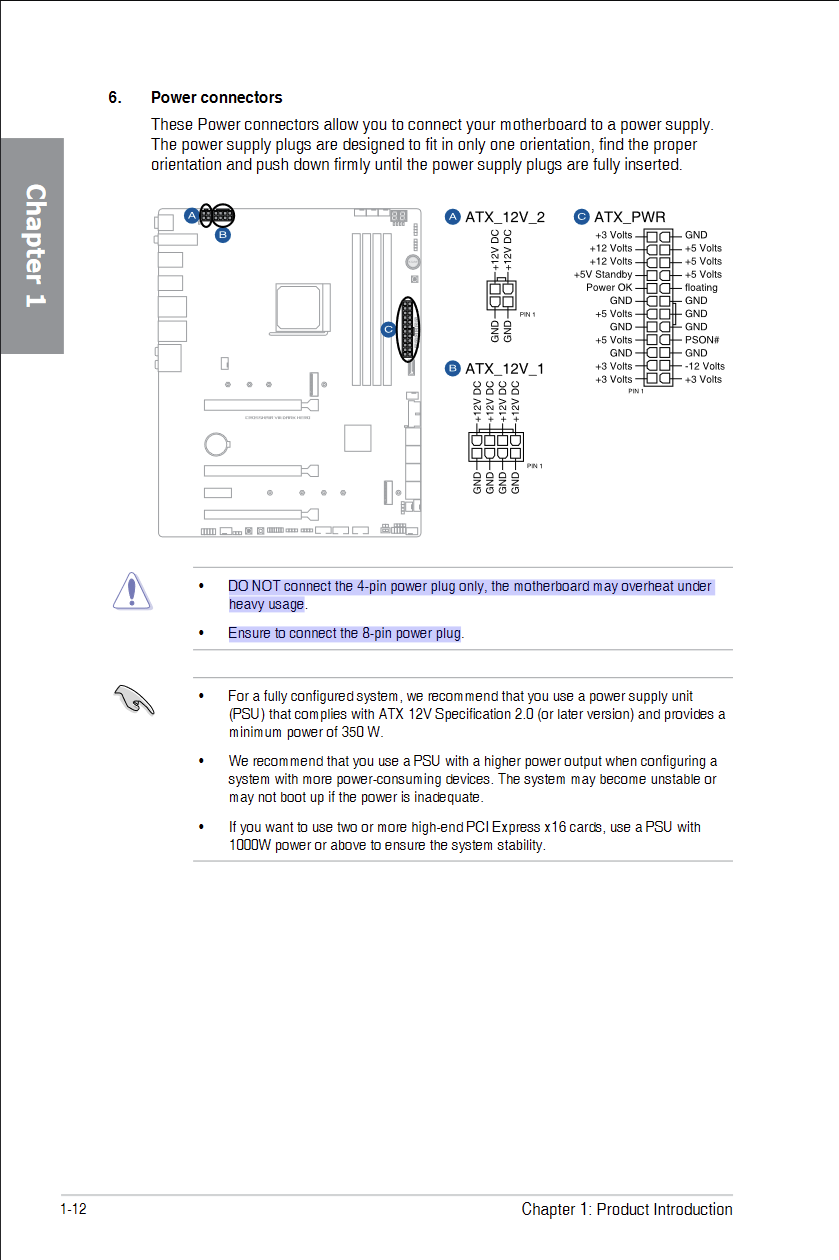

Hier mal vom ASUS ROG CROSSHAIR VIII DARK HERO


Der zweite Anschluss ist eine zusätzliche Stromversorgung für das Mainboard.



[Nilson]

Wenn es das ist, was @Hauro raus gesucht hat, dann ist das von MSI in der Tat echt schlecht beschreiben.
Höchsten hier kann man es zwischen den Zeilen lesen, dass man den CPU_PWR2 nicht braucht:

Connect power supply to CPU_PWR1 and ATX_PWR1. (No other components are necessary but power supply.)

(Seite 45)



[xxMuahdibxx]

Da war keins dabei

Oh Internet geht nicht Mainboard Hersteller nicht bekannt Modell auch nicht... Wenn ja genau danach googeln und sich das Handbuch anschauen



[peterX]

Ooch Leuts, ich glaub der TE hats jetzt geschnallt.
