Hallo! Das hier ist mein erster Post, also bitte nicht beißen
Danke!
Okay, Spaß beiseite und mal direkt zum Projekt an sich:
In letzter Zeit macht mir mein MacBook Pro Mid. 2015 mehr und mehr klar, dass es nicht mehr lange leben wird - ergo, es zeigt Anzeichen von "Altersschwäche". Zwar kann ich hier und da was reparieren, aber defakto wird das gute Teil wohl bald den Geist aufgeben. Lang lebe das Backup. Aus diesem Grund heraus möchte ich mir einen neuen PC bauen und habe dafür bereits ein Gehäuse gefunden das ich gerne benutzen möchte; eine alte Sony PSX DESR-7100. Kurze Info dazu: Dieses Gerät war eine PlayStation 2 mit DVR Funktion und wurde ausschließlich in Japan veröffentlicht. Mittels softmodding konnte man es aber praktisch mit jedem Game spielen. Leider ist das gute Teil nun tot (CPU hat sich selbst gegrillt...buchstäblich) aber ich finde das Case unglaublich hübsch und möchte es deshalb erneut verwenden - in diesem Falle, möchte ich meinen PC dort hinein bauen.

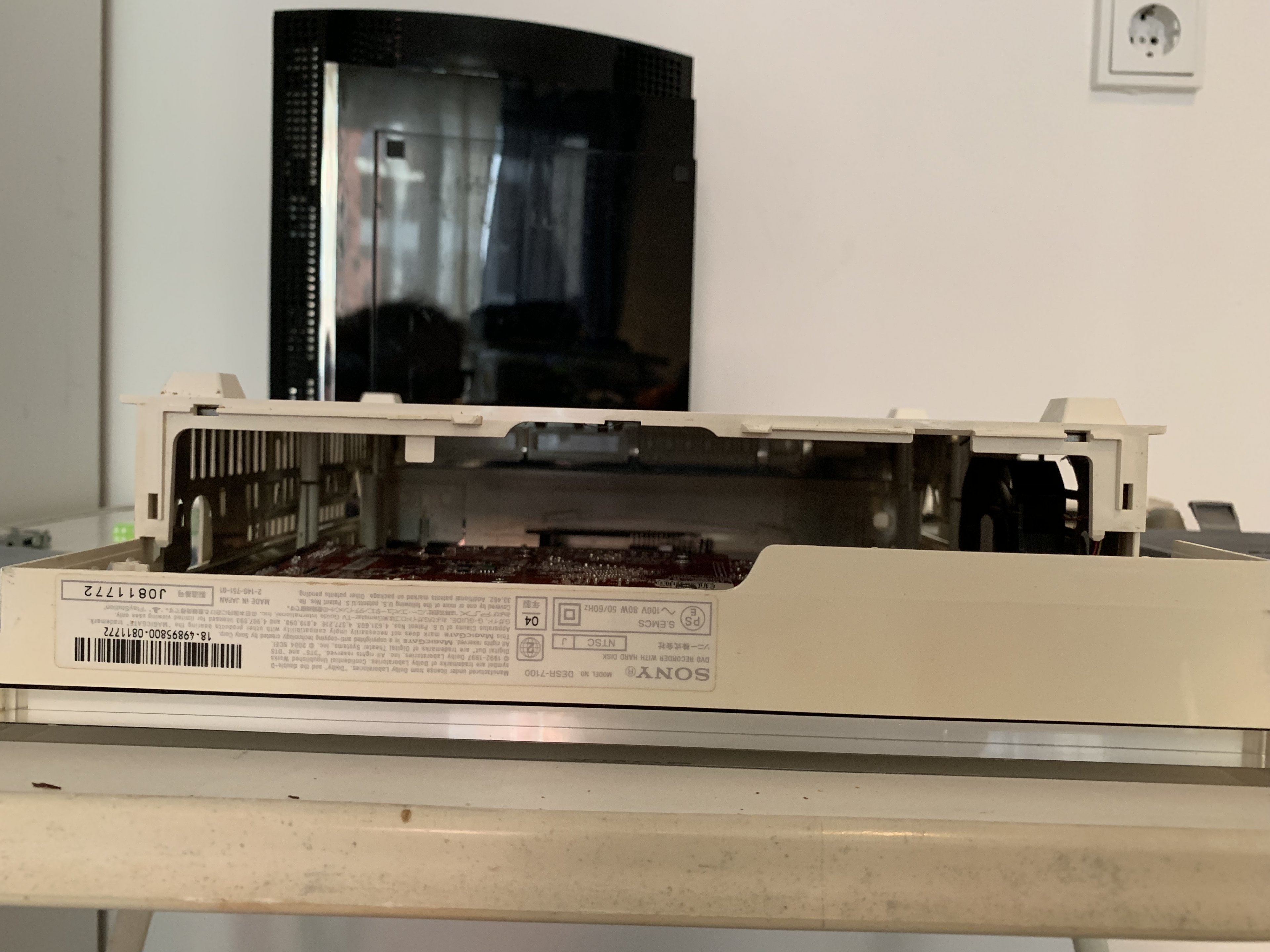

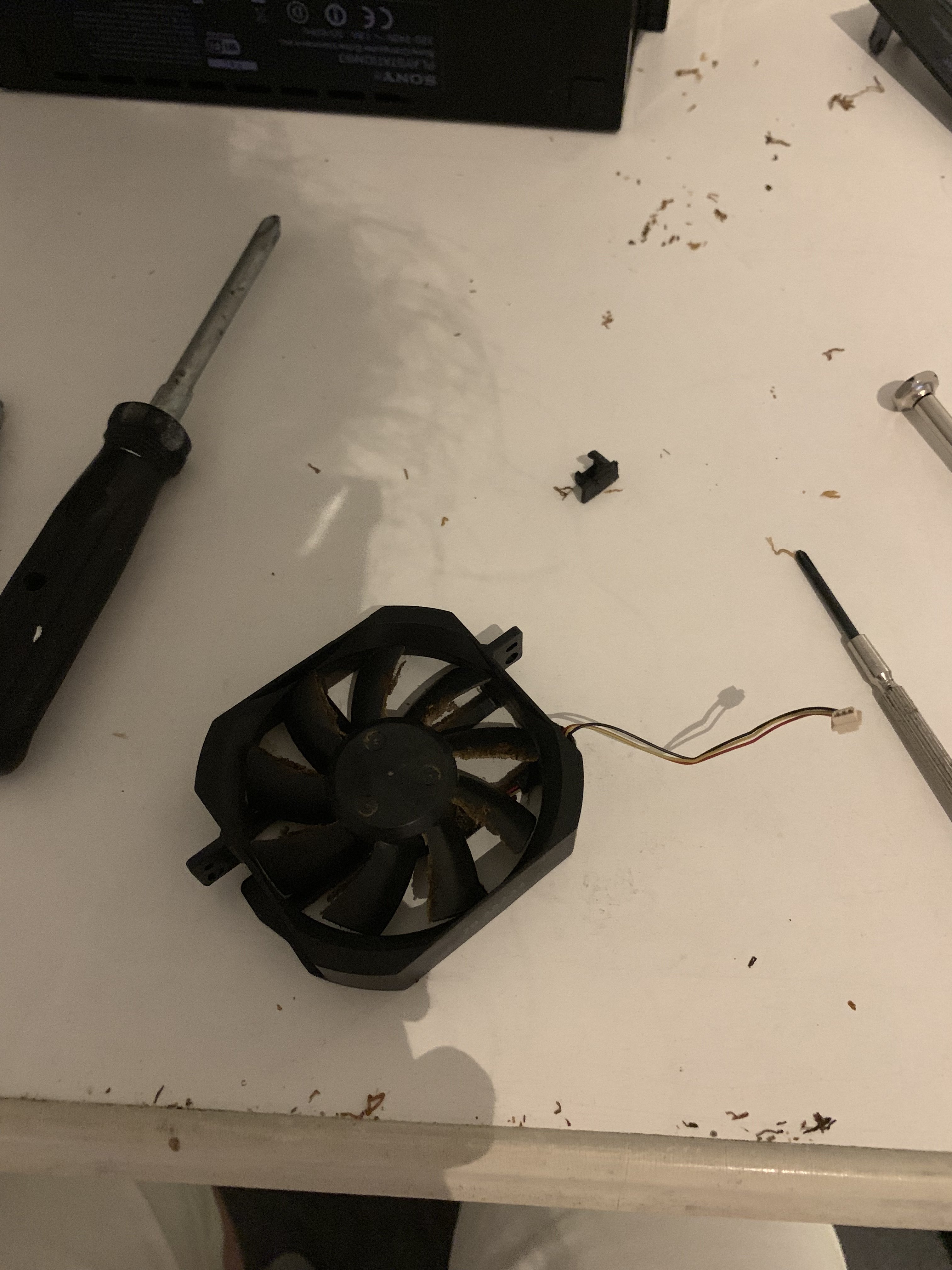

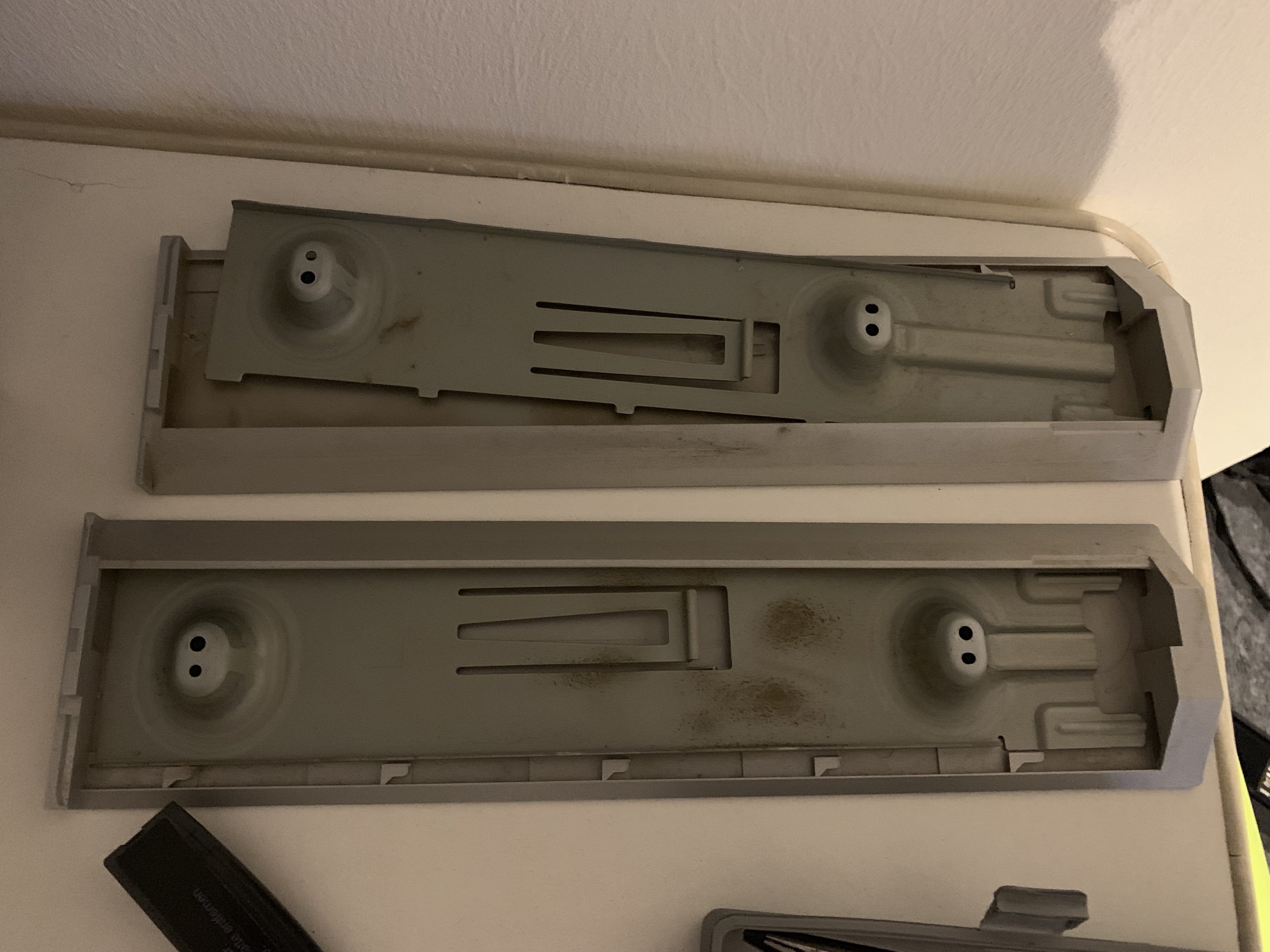

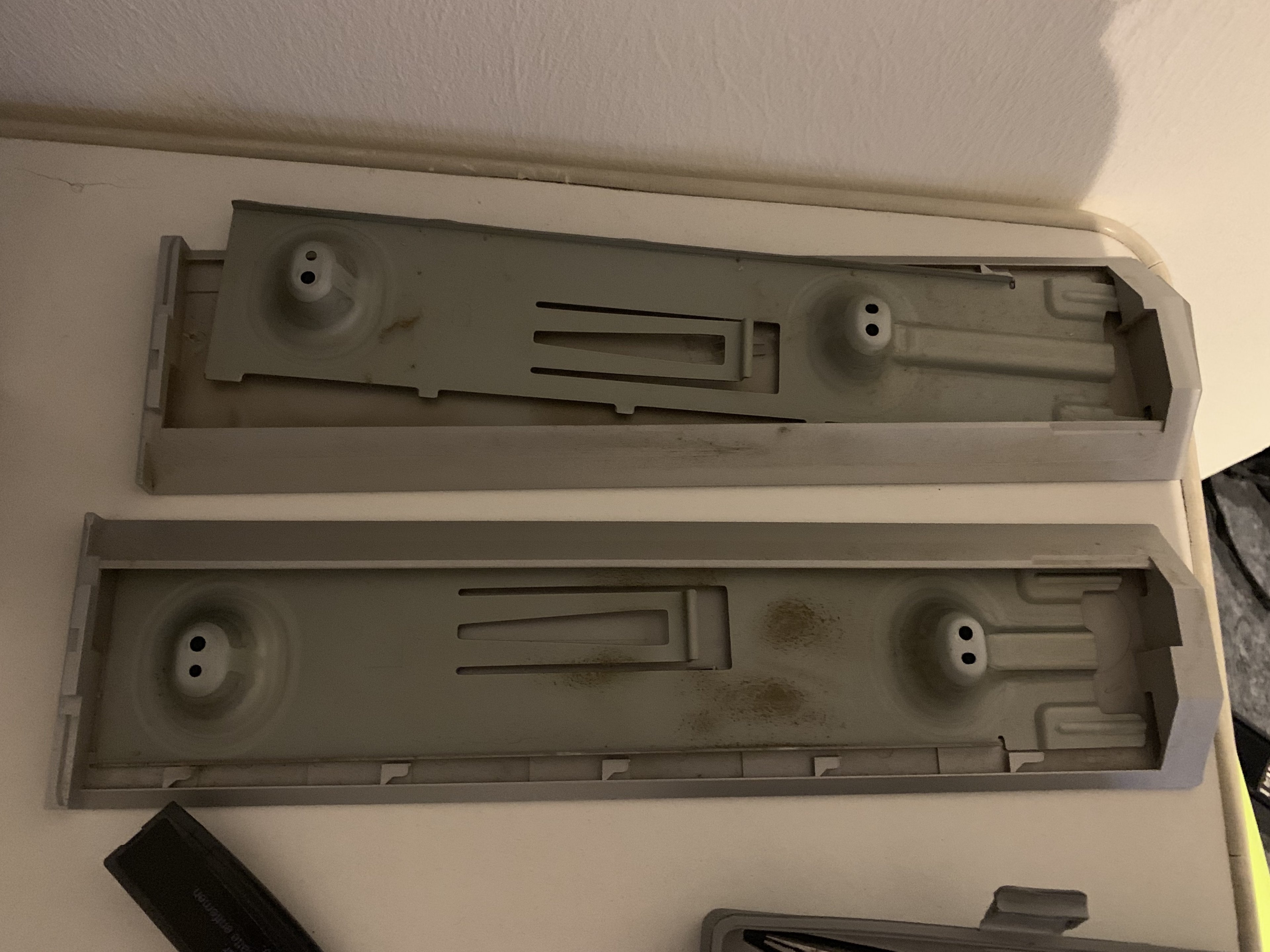

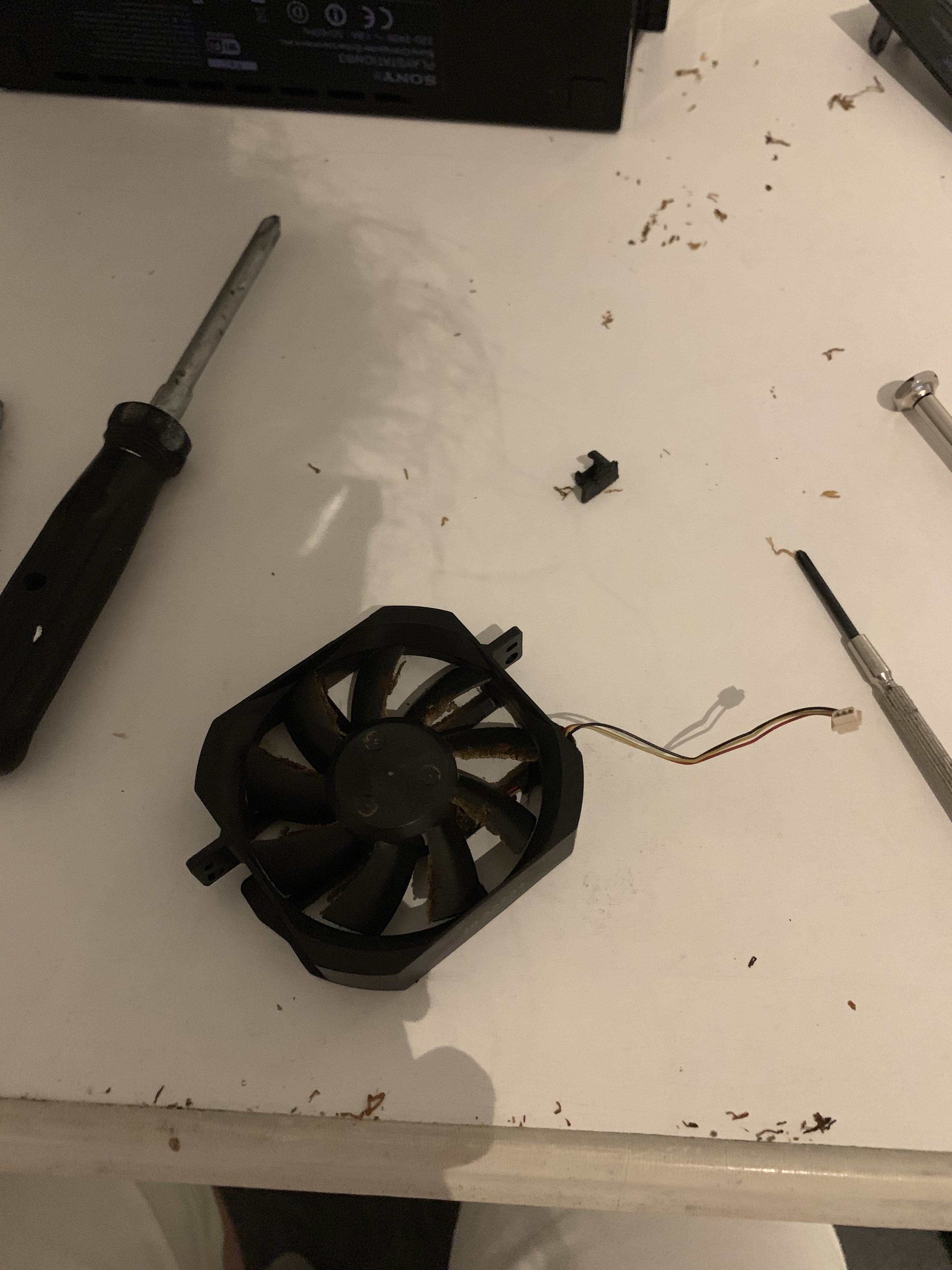

Bisher habe ich die PSX komplett auseinander genommen und mir den inneren Aufbau genau angesehen. Hierbei ist mir nicht nur aufgefallen, wie Sony bei der Kühlung einfach mal zu 100% versagt hat (circa 1/8 des Lüfters hat überhaupt den CPU und GPU erreicht!) und die Konsole ursprünglich aufgebaut hat: Und zwar mittels eines 3-Teile Systems. Im Grunde genommen handelt es sich um eine Case-In-Case lösung. Es gibt eine Unterseite und eine Oberseite die einen Metallrahmen sandwitchen auf dem die gesamte Hardware aufgehängt ist - und zwar wirklich alles. Wird dieser Rahmen also entnommen, ist die PSX praktisch nackt. Das einzige Teil was noch im Gehäuse verbleibt, ist ein kleiner LED-Controller - den ich aber wegen der propriteren Gestaltung und unbekannten Daten leider nicht wiederverwenden kann...touche.
Nun muss ich also einen neuen Rahmen entwickeln, in welchem ich all diese Komponenten unterbringen kann:
An den meisten Motherboards ist ja inzwischen eine M.2 Schnittstelle aufgebracht - diese wird als Systemspeicher genutzt. Die andere Festplatte wird also meine Daten beinhalten. Platzmäßig würde das alles sogar passen - in den Bildern unten ist ein kleines und grobes Beispiel "aufgebaut". Hierfür habe ich mich eines alten Raspberry Pi Fairywren und einer toten Grafikkarte bedient, um die Maße ungefähr abzuschätzen.
Der Rahmen wird zwischen der Unter- und Oberseite aufgebracht und hat deshalb nur zwei "Ankerpunkte". Das bedeutet, das im Grunde genommen auch ein Plastikrahmen ausreichen würde. Was allerdings ein Problem darstellt: Das ursprüngliche PSX Motherboard hat in etwa die Form eines Thin-ITX boards und die Rückseite des Gehäuses ist nicht gerade, was bedeutet das ich auch ein eigenes I/O-Schield bauen muss - was allerdings wirklich das kleinste Problem ist. Hierbei werde ich auf Panel-Aufhängungen für USB und Ethernet zurückgreifen und mir lediglich ein paar wenige Ports zusammen setzen und durch die internen Verlängerungen dann ein neues I/O-Shield basteln.
Soweit so gut; ich muss also nur noch einen Rahmen entwickeln, der es mir erlaubt, das Motherboard und seine Komponenten vernänftig aufzuhängen. Nur, zwei Probleme habe ich noch - und die kann ich wahrscheinlich nur lösen, wenn ich den Rahmen gestalte: Kühlung und Stromversorgung...
Von PicoPSU habt ihr ja bestimmt mal gehört - gerade in HTPC builds ziemlich häufig eingesetzt. Es gibt tatsächlich noch ein ähnliches Teil, was praktisch ähnlich funktioniert aber mehr Strom zulässt. Denn ein AMD 3900X und eine entsprechende GraKa werden wphl ordentlich was verschlingen...mal von dem Rest ganz zu schweigen. Damit sollte ich also planen können - zumindest ein bisschen.

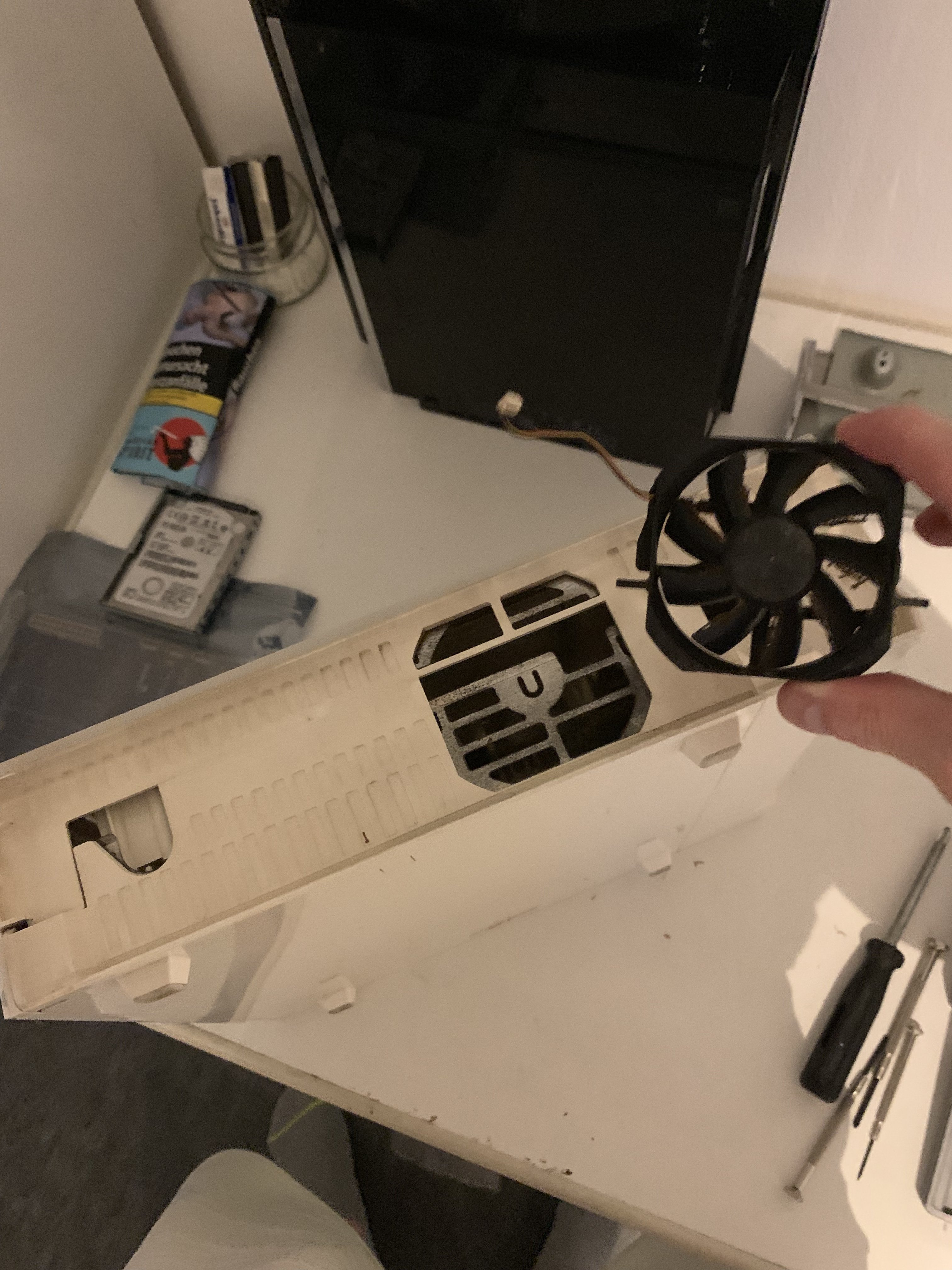

Was die Kühlung angeht, sieht das ein bisschen anders aus. Tatsächlich habe ich mit dem Gedanken gespielt, einige dünne Radiatoren zu verwenden und einen Wasser-Luftkühlung-Hybrid zu basteln. Da es einige Wasserblöcke gibt, auf die ein normaler Lüfter geschraubt werden kann, kann ich trotz des Platzes eventuell genug Kühlung erzeugen. Denn - was mich persönlich sehr erstaunt - Lüftungsmöglichkeiten hatte die PSX schon. Die wurde nur nie genutzt. Ich meine, guckt euch mal die riesigen Läftungsschlitze auf der Seite an und die gewaltigen Hitzeleiter... Ich bin immernoch erstaunt, wie Sony das ver... naja, weiter im Text.
Was ich also suche ist:
Ich sollte auch erwähnen, dass ich selbst sehbehindert bin - zwar nicht blind, aber blind genug um das ich mit Feinarbeiten nicht all zu gut klarkomme. Für vieles kann ich mir Freunde zur Hilfe nehmen, aber die sind auch keine PC-Enthusiasten...menno ^^.
So... soviel dazu. Hoffentlich finde ich hier die Hilfe die ich brauche. Hab ich was vergessen zu erwähnen oder sollte ich sonst noch was erwähnen und vielleicht hier noch reineditieren? Sagt's mir bitte, danke!
Mit den freundlichsten Grüßen,
Ingwie.
Danke!Okay, Spaß beiseite und mal direkt zum Projekt an sich:
In letzter Zeit macht mir mein MacBook Pro Mid. 2015 mehr und mehr klar, dass es nicht mehr lange leben wird - ergo, es zeigt Anzeichen von "Altersschwäche". Zwar kann ich hier und da was reparieren, aber defakto wird das gute Teil wohl bald den Geist aufgeben. Lang lebe das Backup

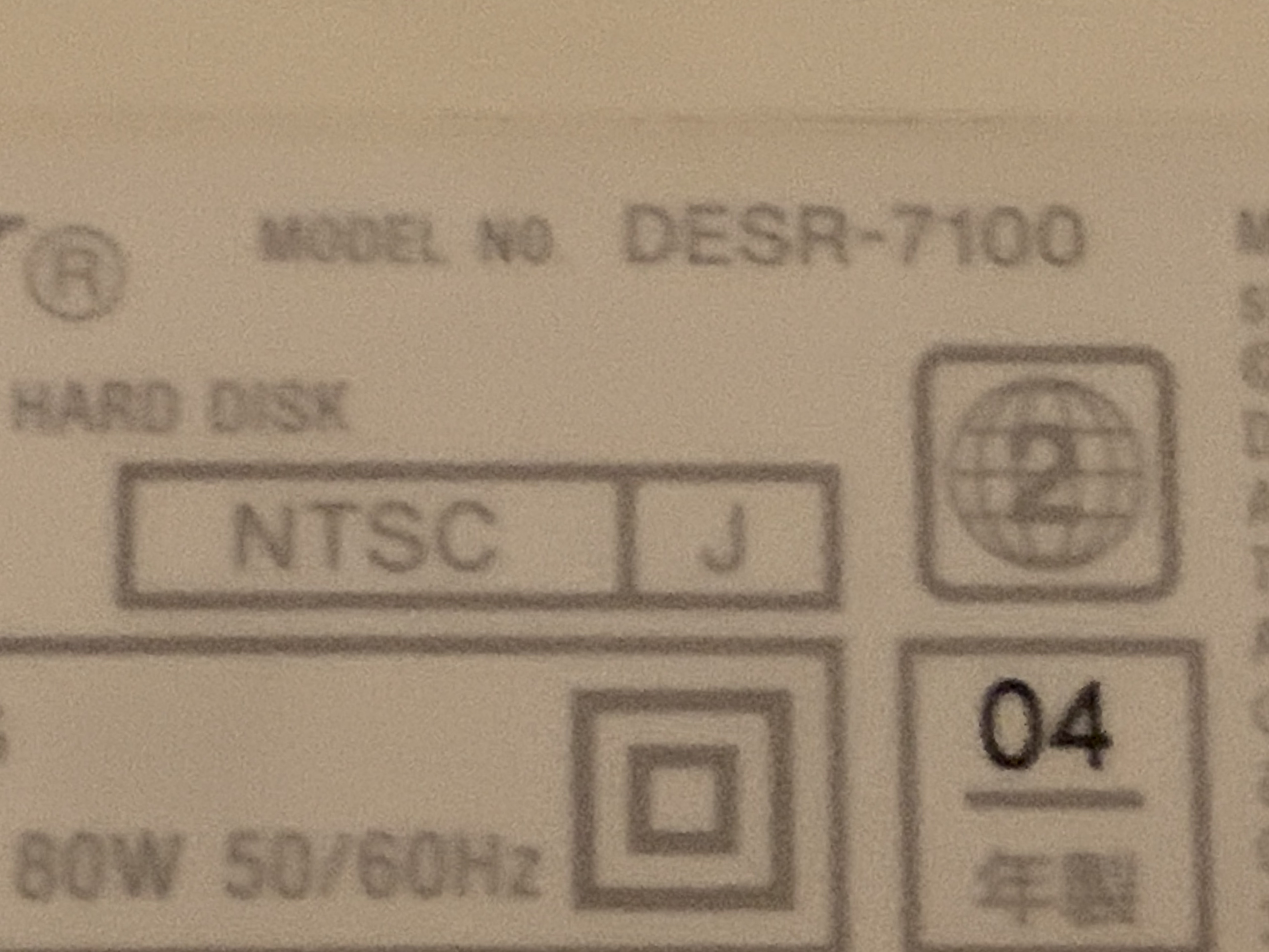

. Aus diesem Grund heraus möchte ich mir einen neuen PC bauen und habe dafür bereits ein Gehäuse gefunden das ich gerne benutzen möchte; eine alte Sony PSX DESR-7100. Kurze Info dazu: Dieses Gerät war eine PlayStation 2 mit DVR Funktion und wurde ausschließlich in Japan veröffentlicht. Mittels softmodding konnte man es aber praktisch mit jedem Game spielen. Leider ist das gute Teil nun tot (CPU hat sich selbst gegrillt...buchstäblich) aber ich finde das Case unglaublich hübsch und möchte es deshalb erneut verwenden - in diesem Falle, möchte ich meinen PC dort hinein bauen.Bisher habe ich die PSX komplett auseinander genommen und mir den inneren Aufbau genau angesehen. Hierbei ist mir nicht nur aufgefallen, wie Sony bei der Kühlung einfach mal zu 100% versagt hat (circa 1/8 des Lüfters hat überhaupt den CPU und GPU erreicht!) und die Konsole ursprünglich aufgebaut hat: Und zwar mittels eines 3-Teile Systems. Im Grunde genommen handelt es sich um eine Case-In-Case lösung. Es gibt eine Unterseite und eine Oberseite die einen Metallrahmen sandwitchen auf dem die gesamte Hardware aufgehängt ist - und zwar wirklich alles. Wird dieser Rahmen also entnommen, ist die PSX praktisch nackt. Das einzige Teil was noch im Gehäuse verbleibt, ist ein kleiner LED-Controller - den ich aber wegen der propriteren Gestaltung und unbekannten Daten leider nicht wiederverwenden kann...touche.
Nun muss ich also einen neuen Rahmen entwickeln, in welchem ich all diese Komponenten unterbringen kann:
- Mini ITX board
- Externe GPU
- Optisches Laufwerk (dünnes slot-loading Gerät)
- Festplatte

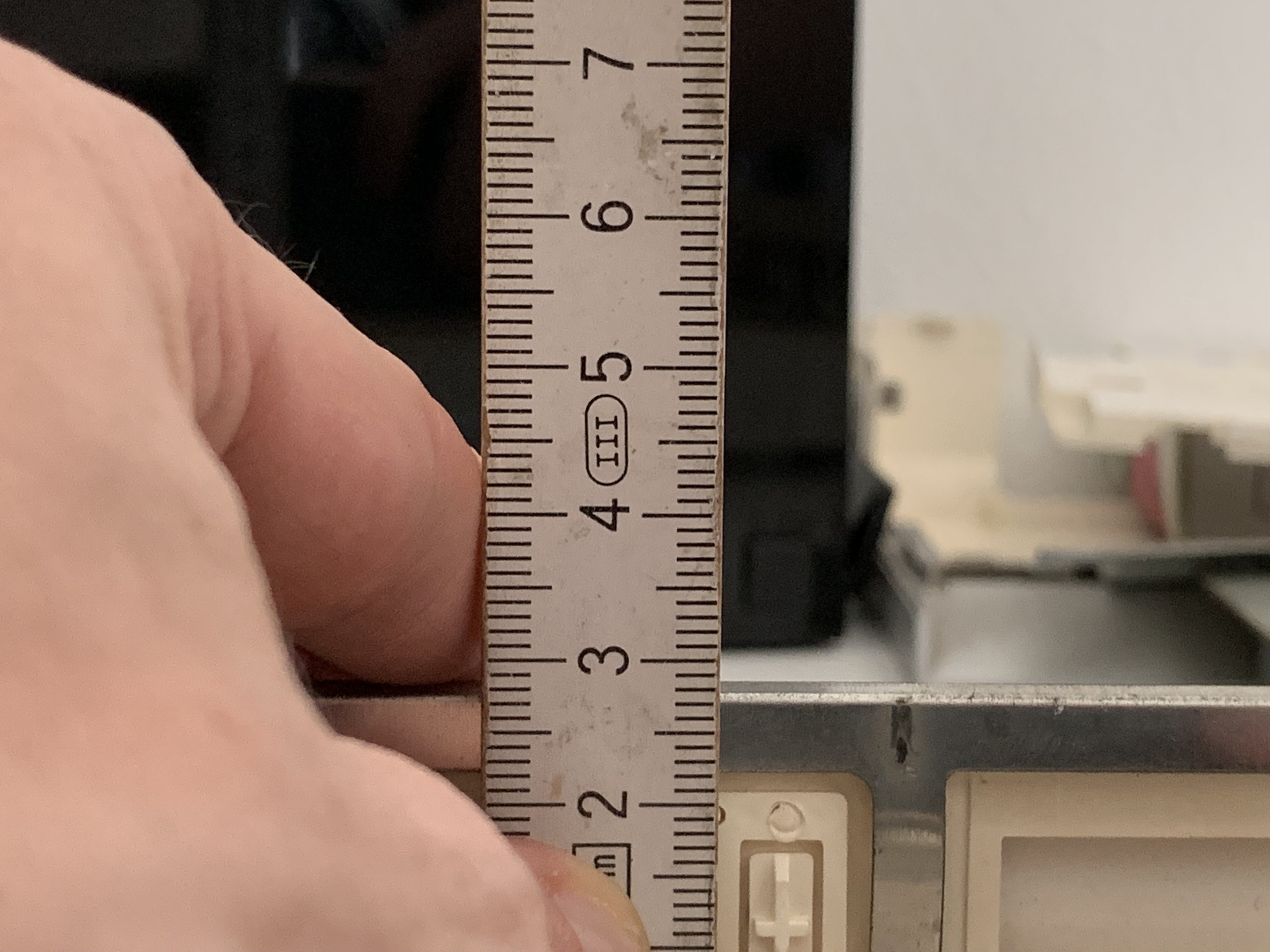

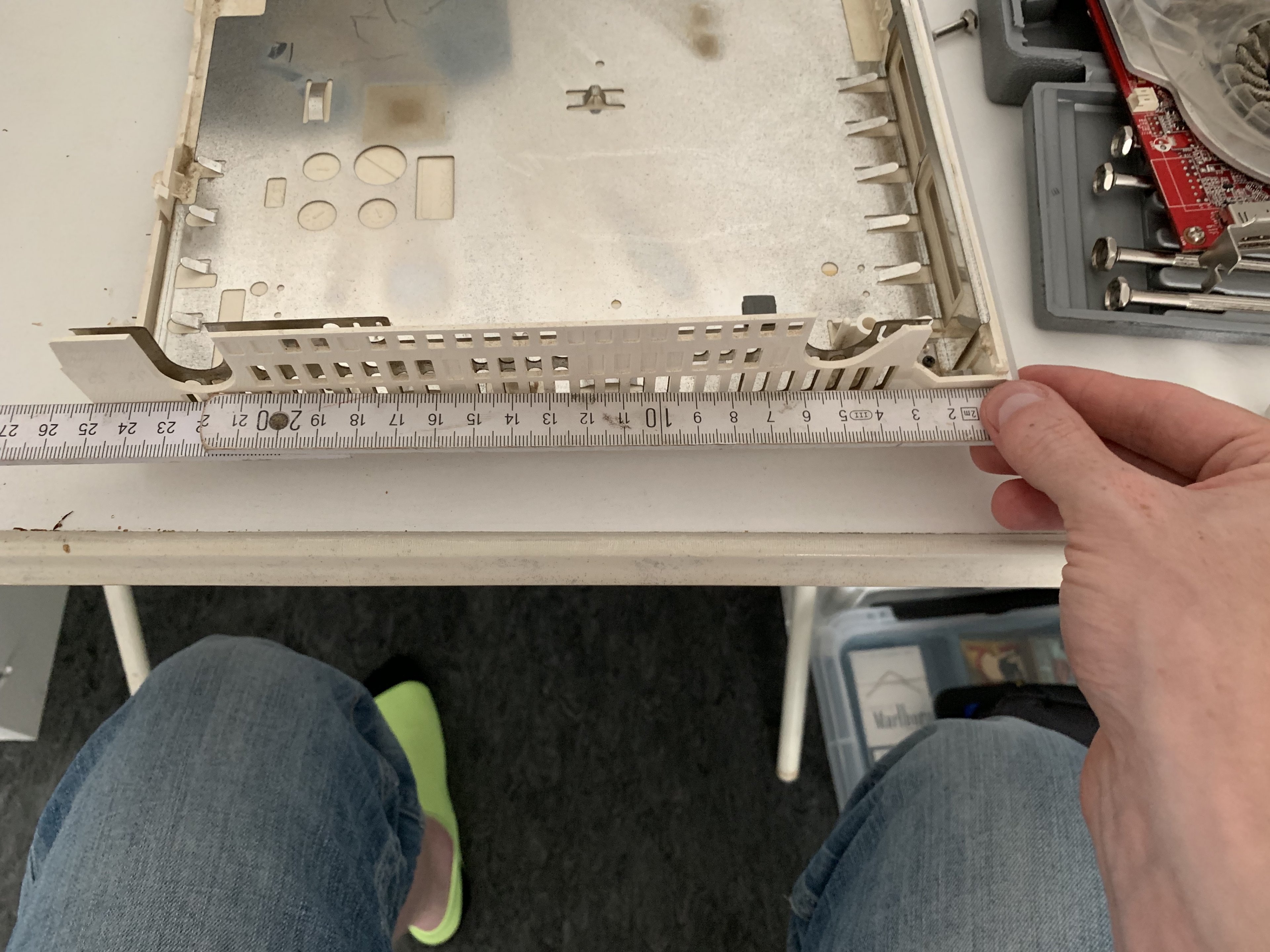

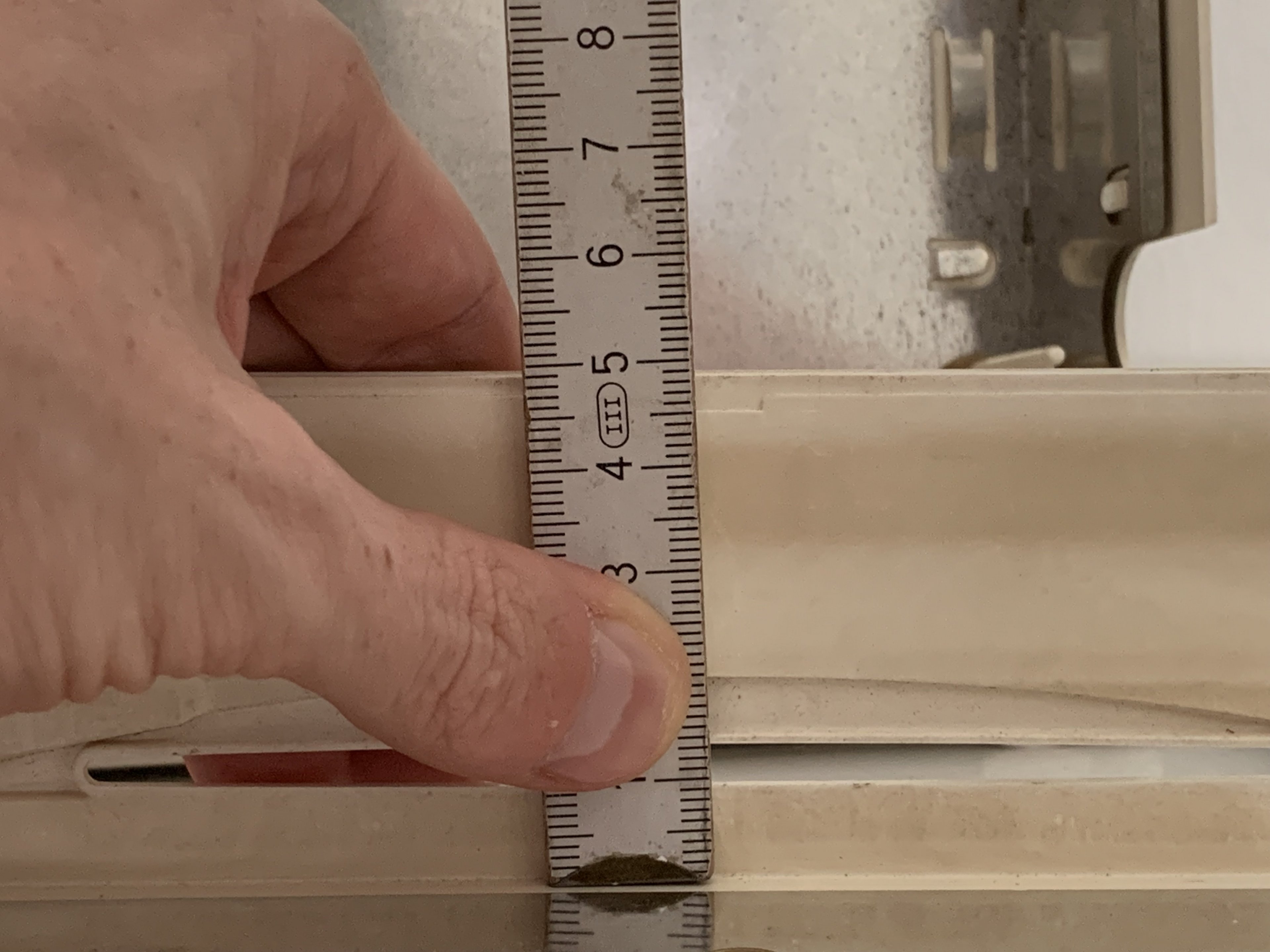

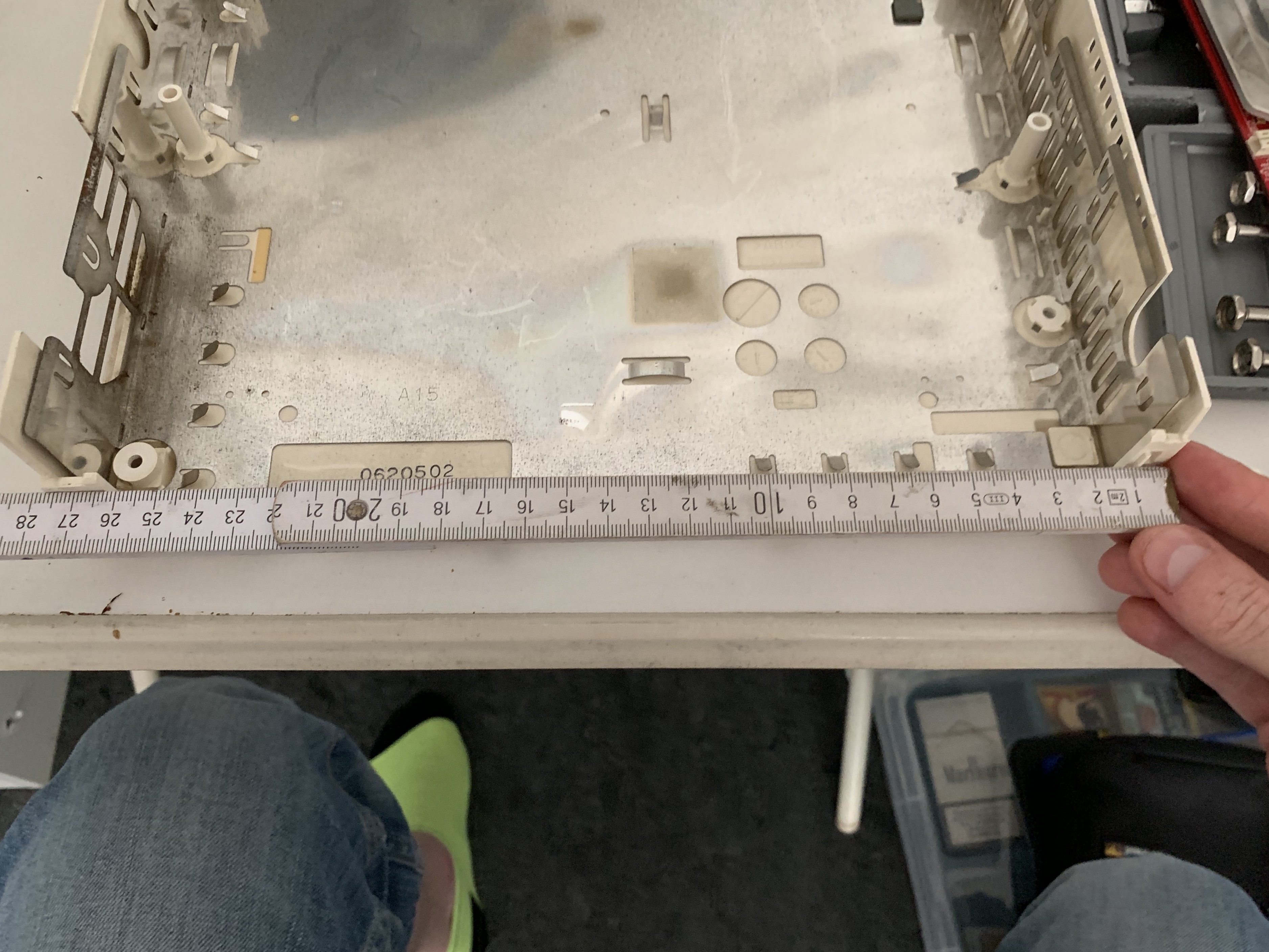

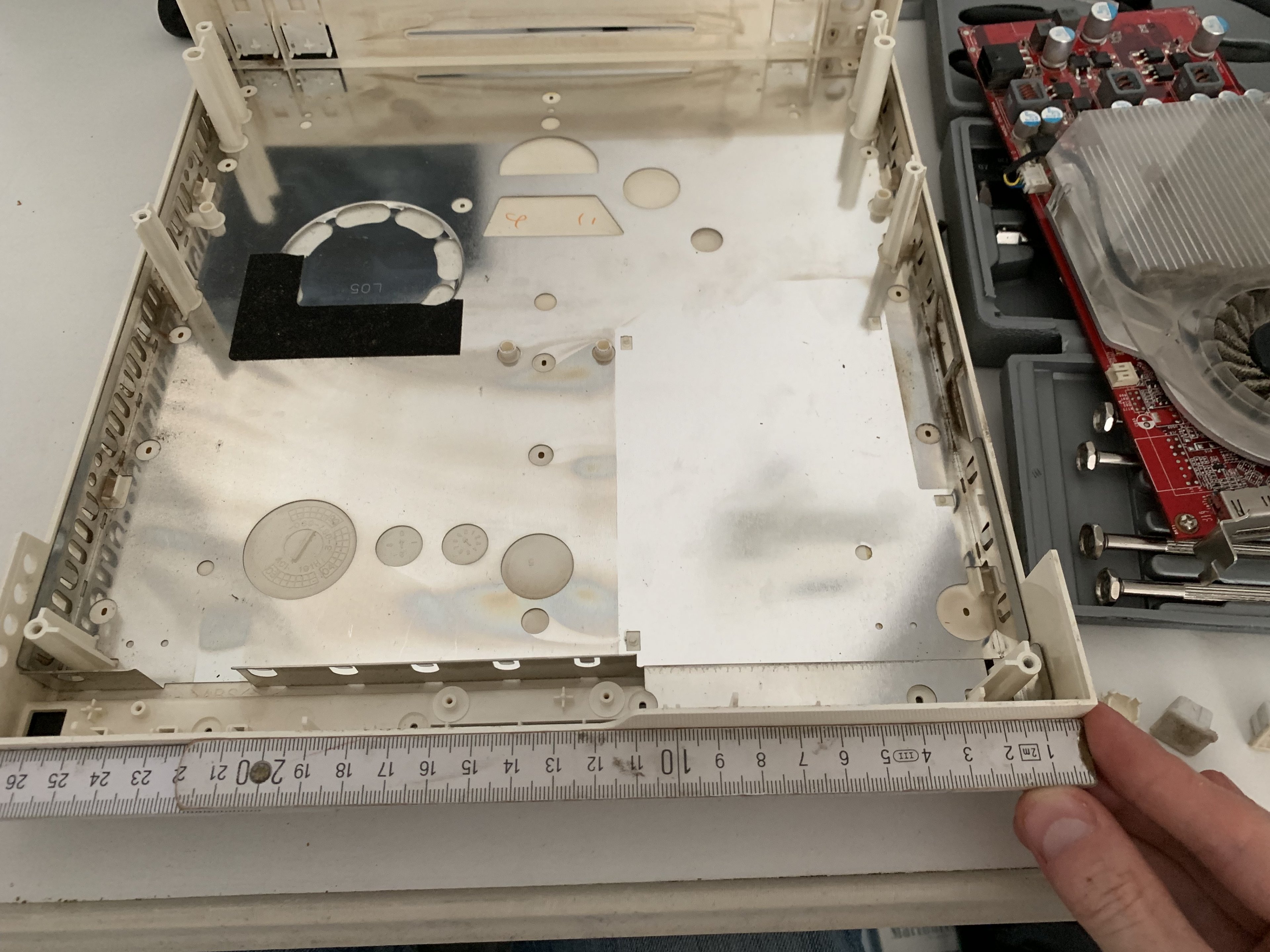

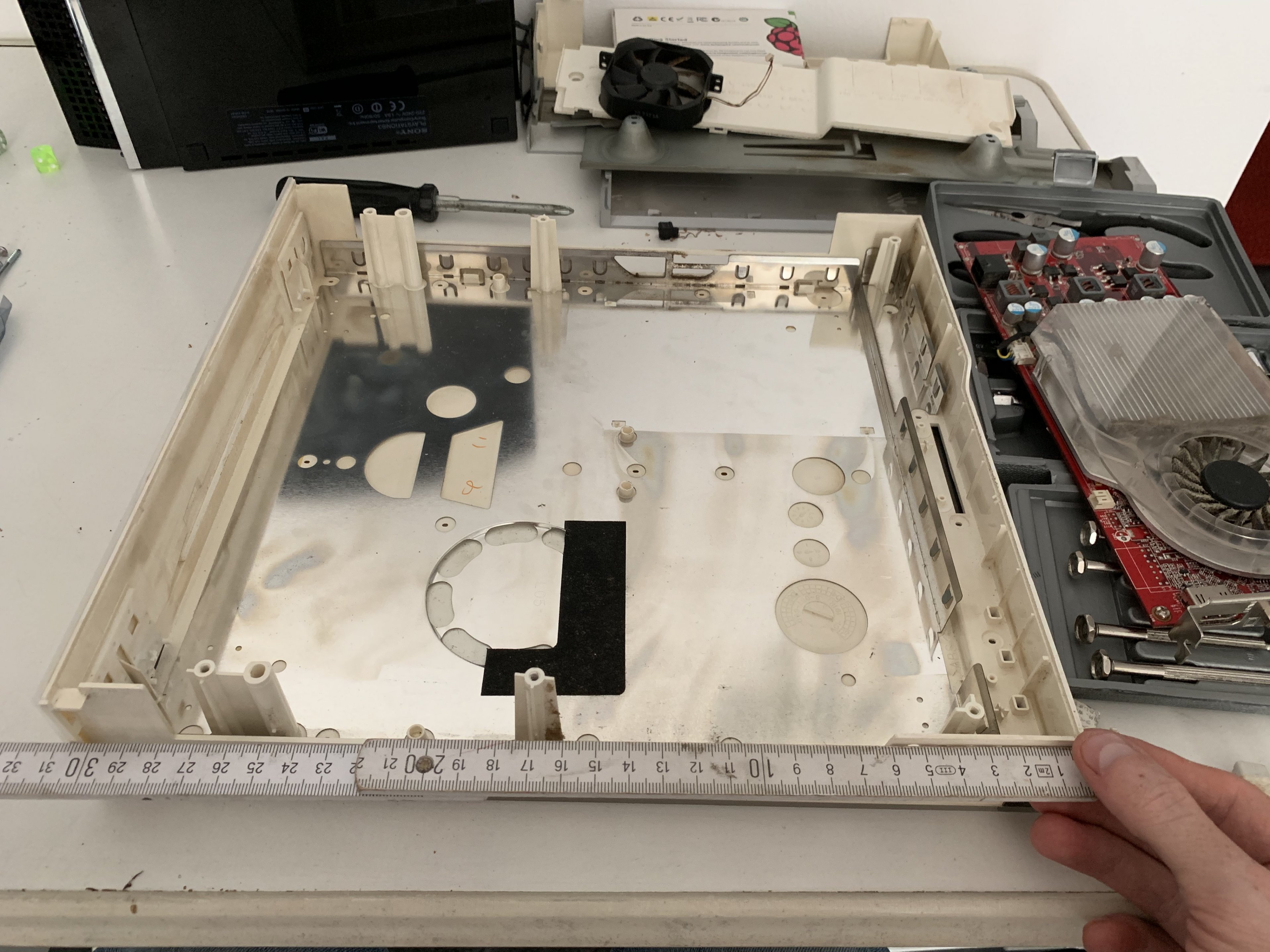

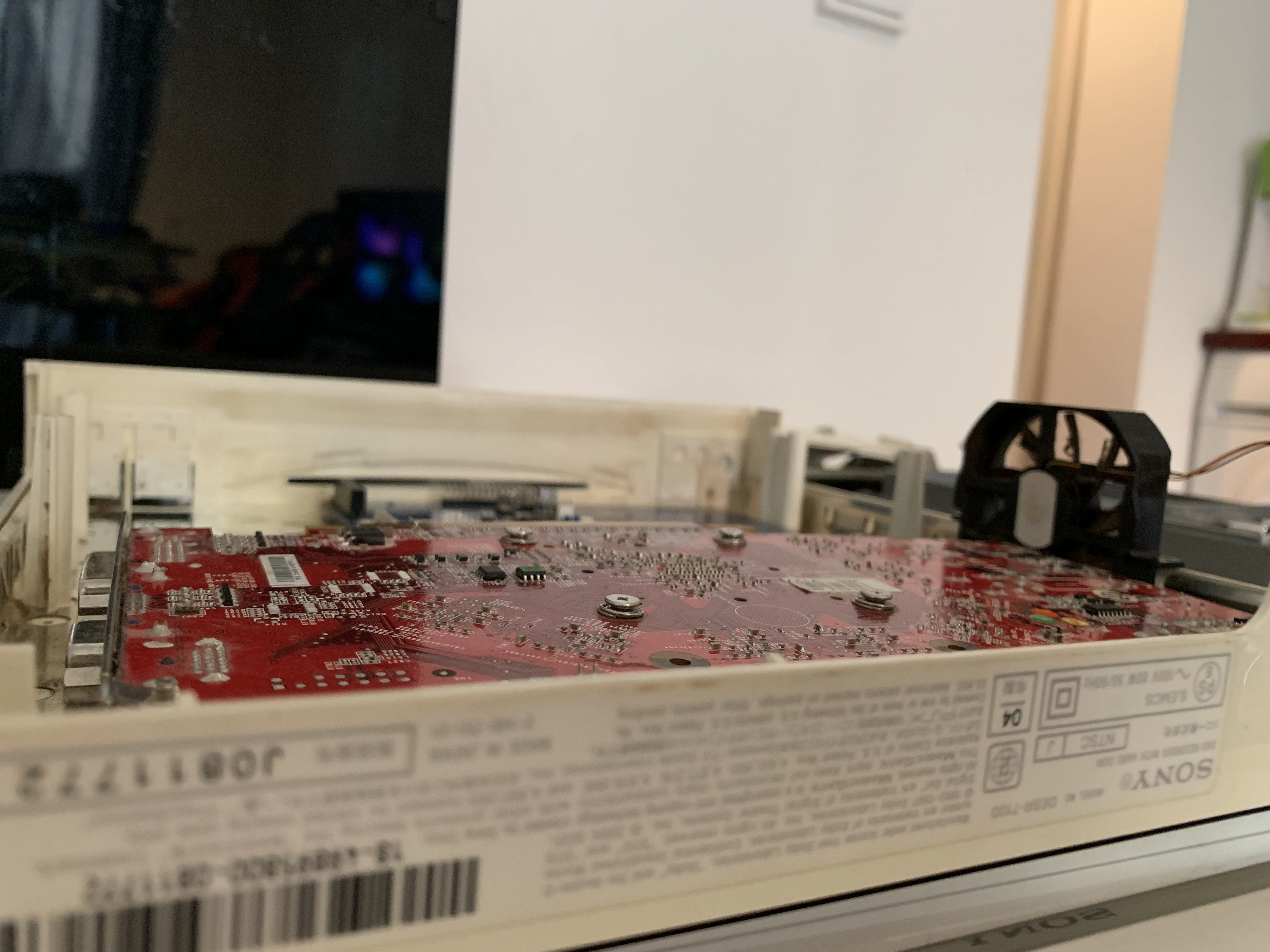

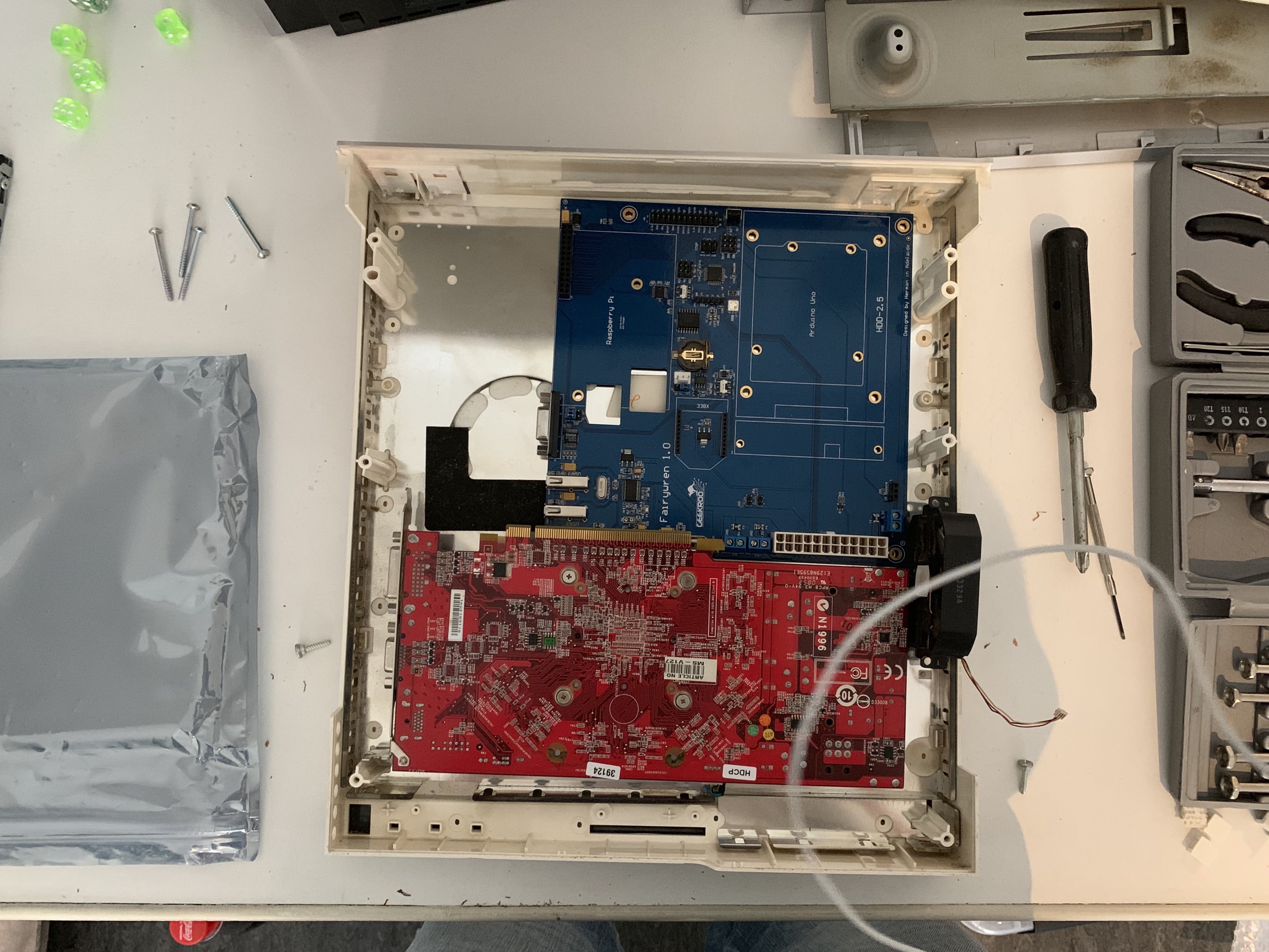

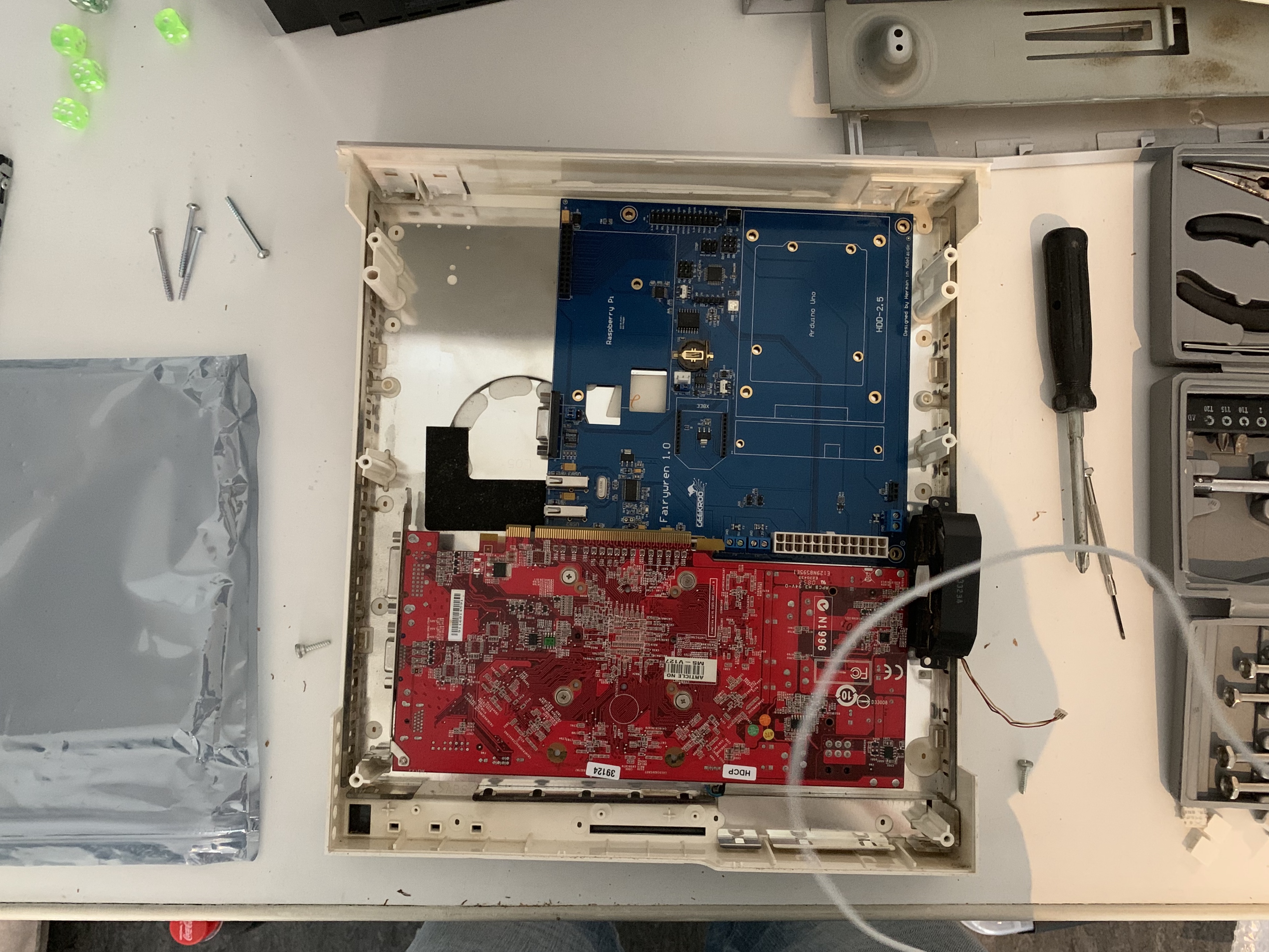

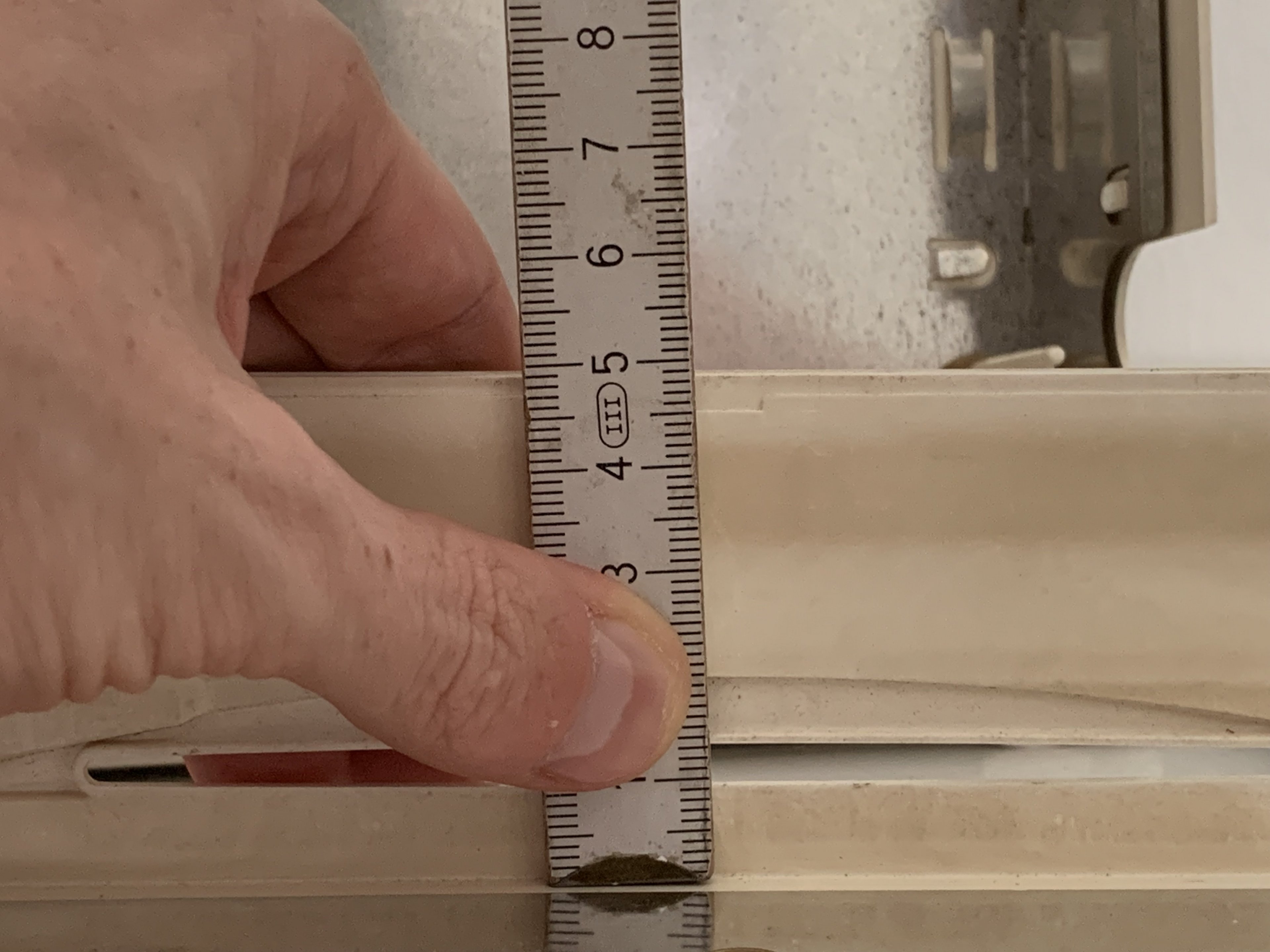

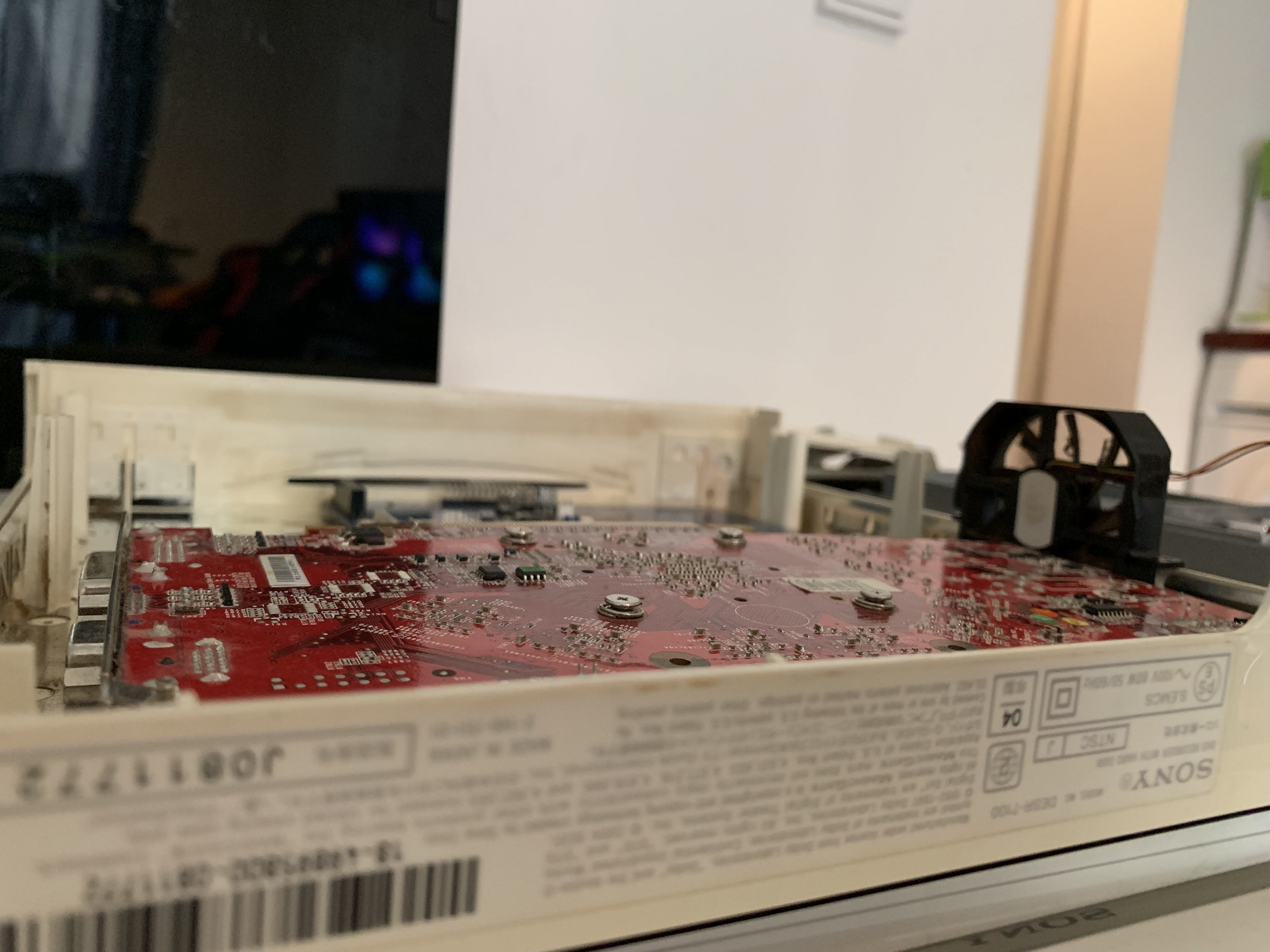

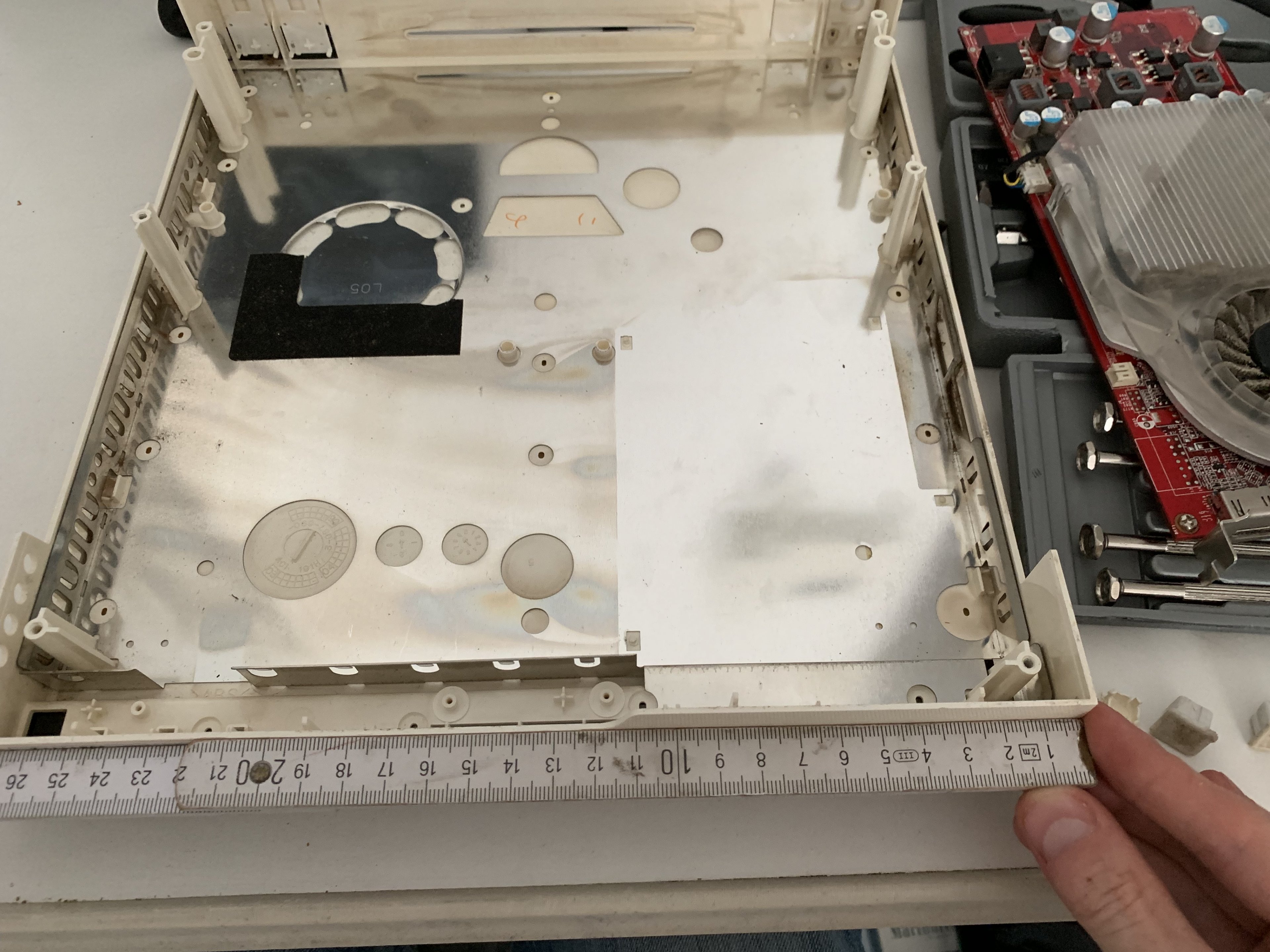

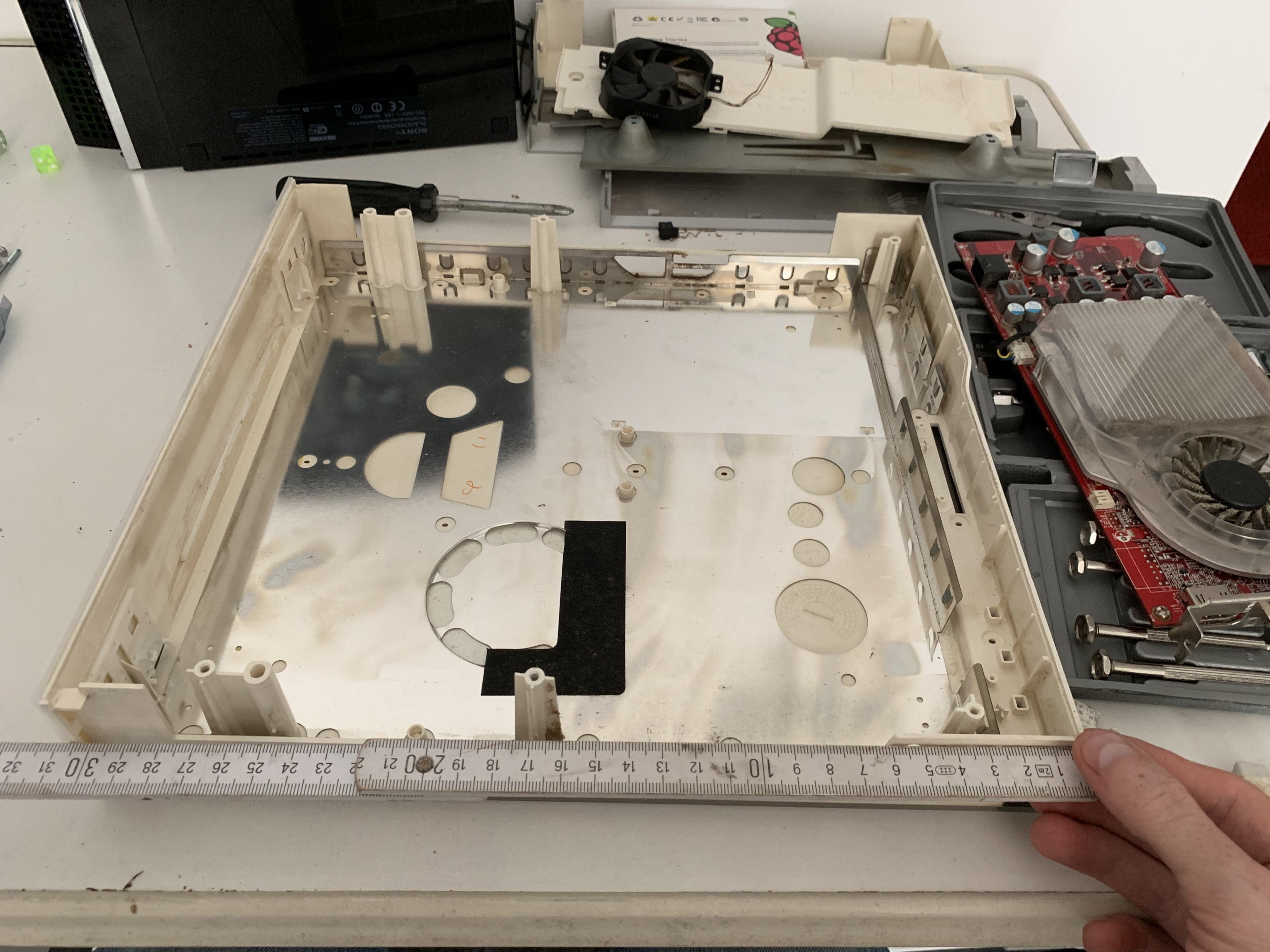

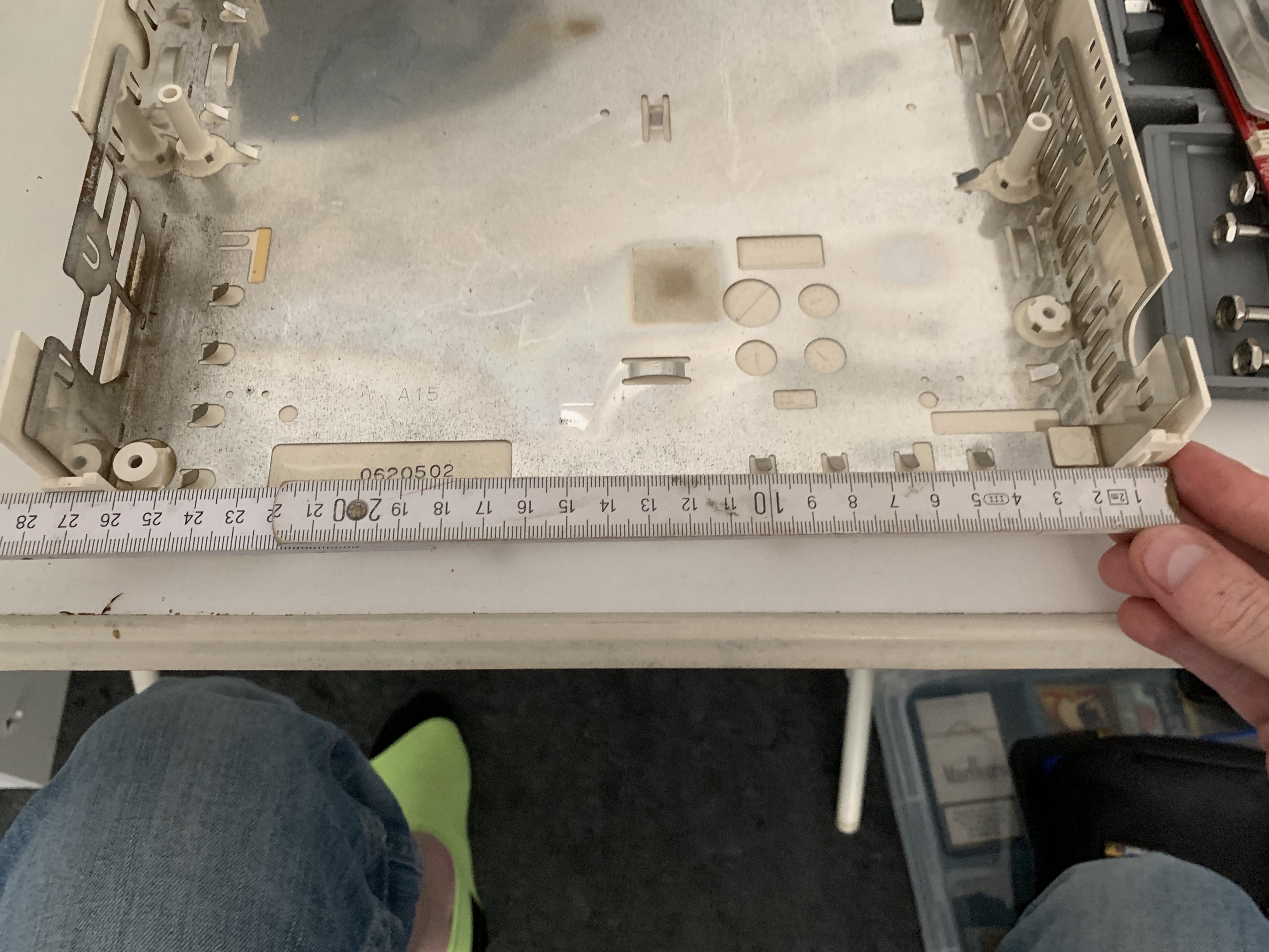

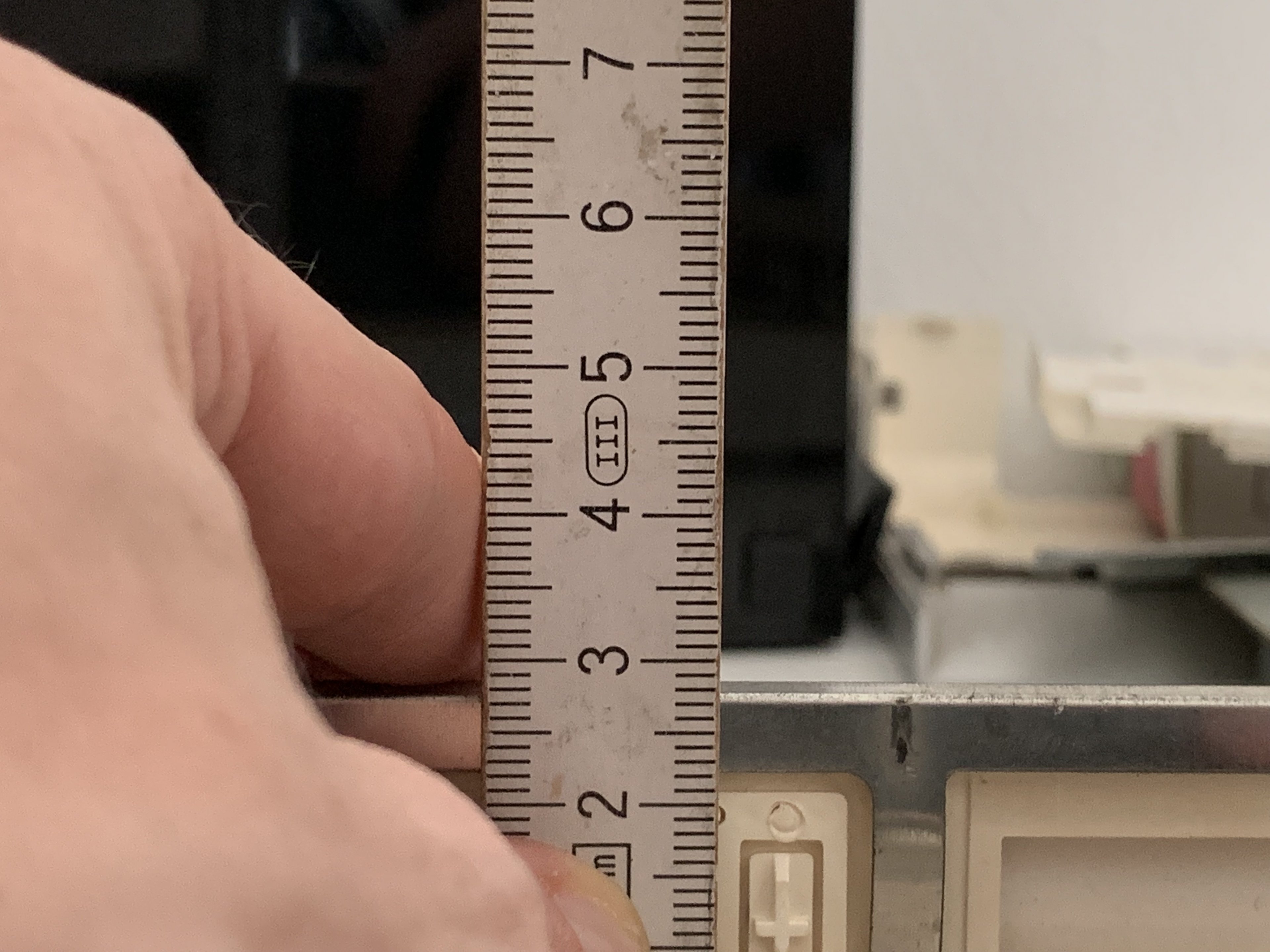

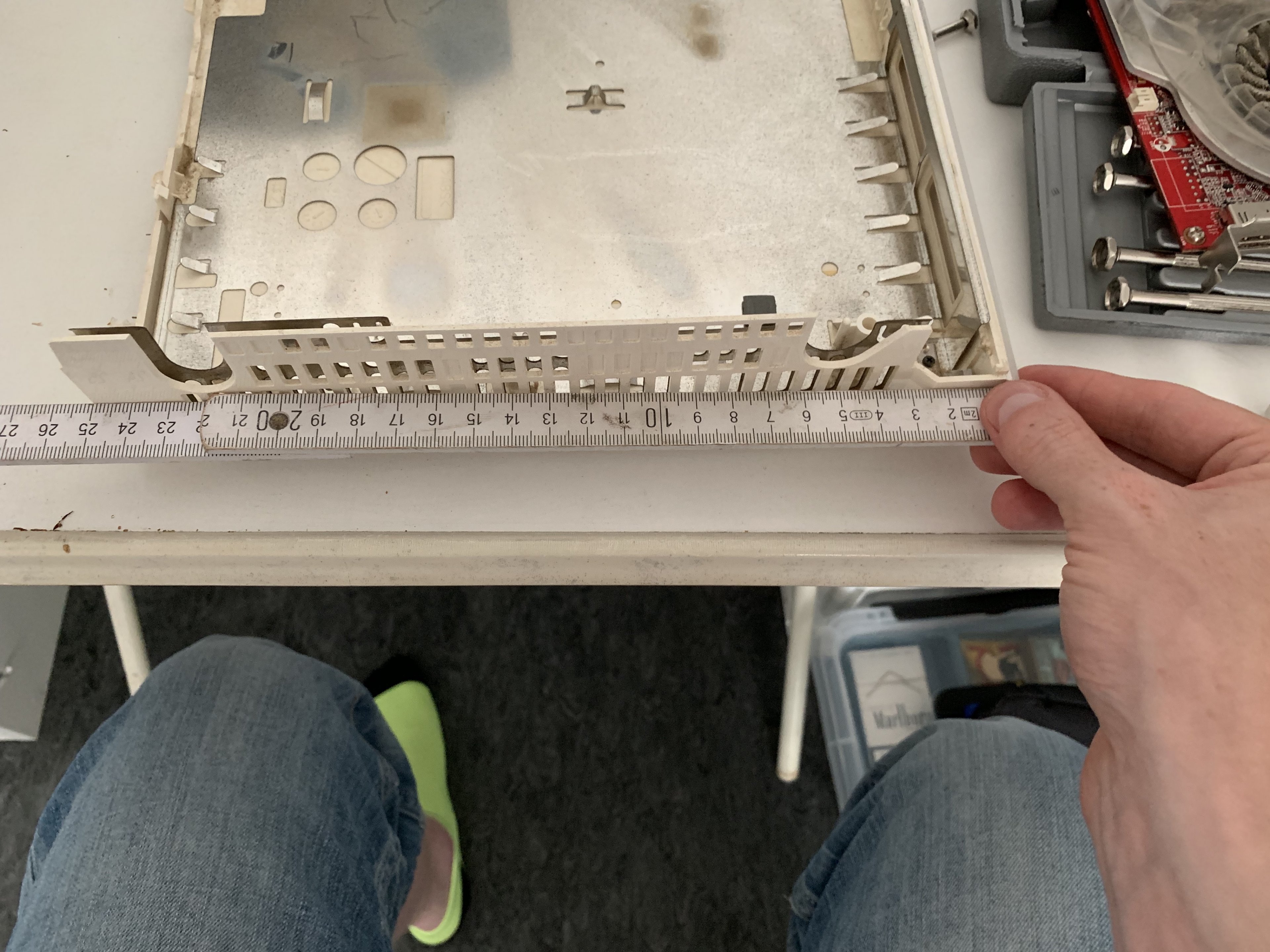

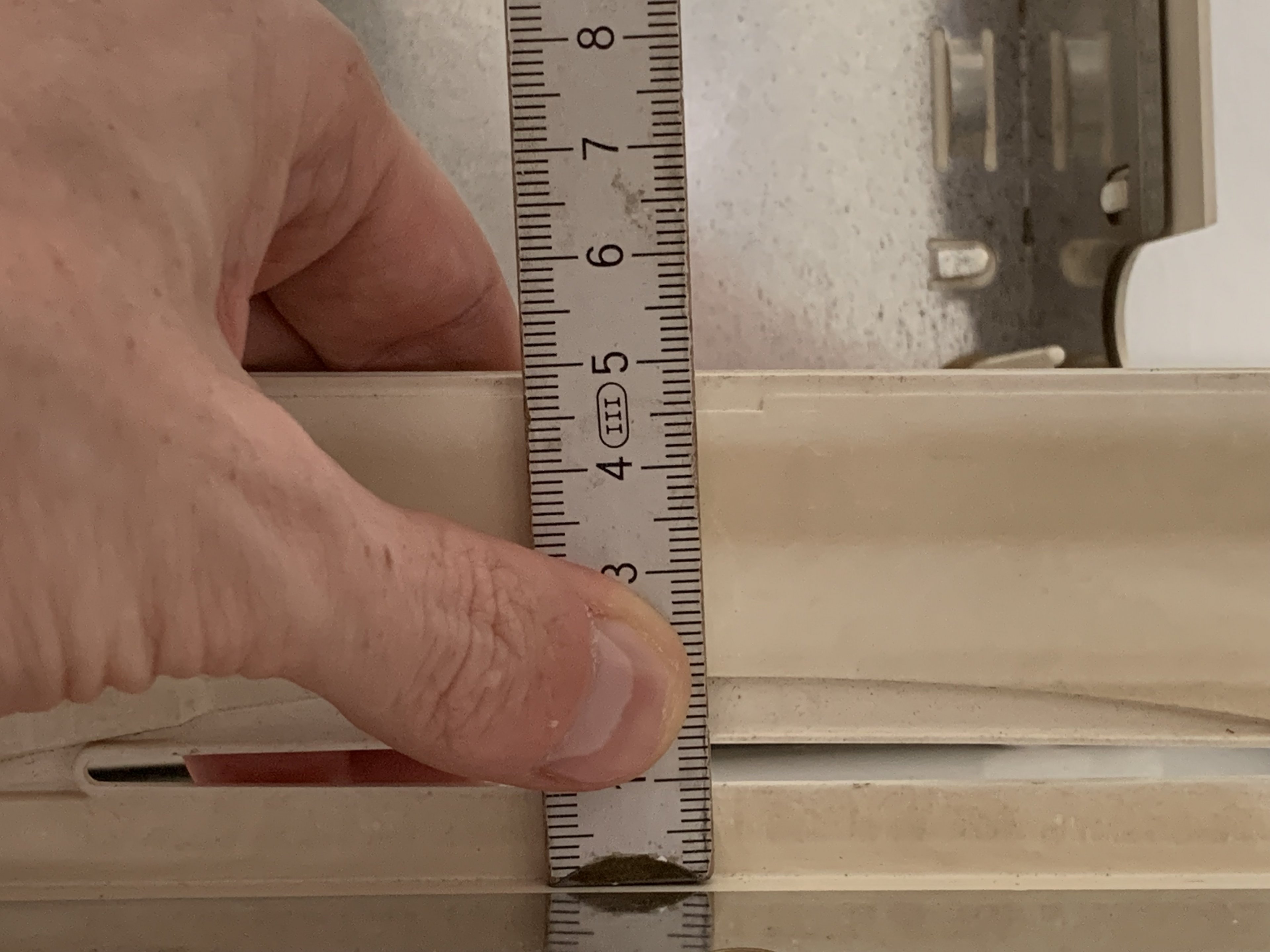

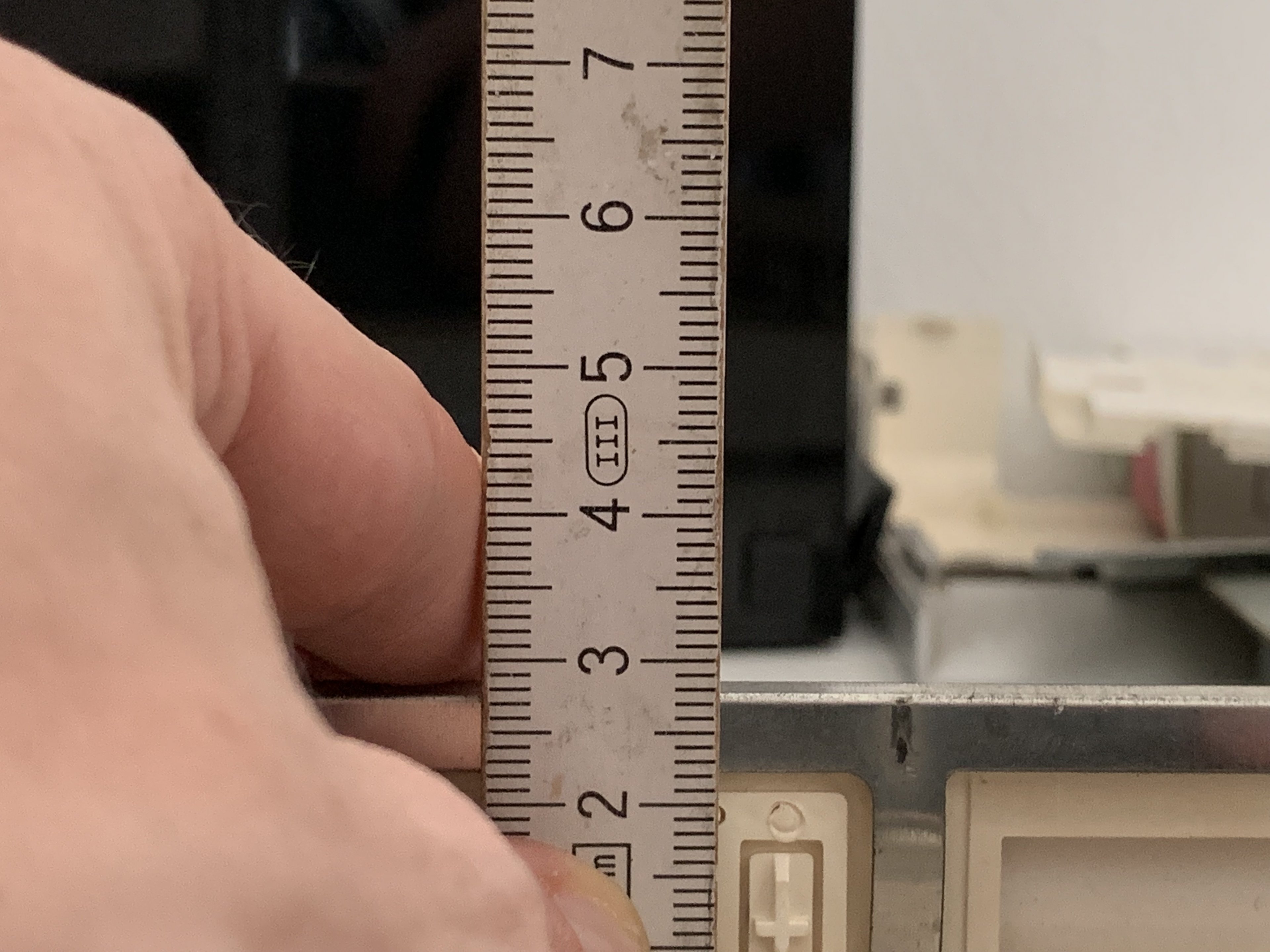

An den meisten Motherboards ist ja inzwischen eine M.2 Schnittstelle aufgebracht - diese wird als Systemspeicher genutzt. Die andere Festplatte wird also meine Daten beinhalten. Platzmäßig würde das alles sogar passen - in den Bildern unten ist ein kleines und grobes Beispiel "aufgebaut". Hierfür habe ich mich eines alten Raspberry Pi Fairywren und einer toten Grafikkarte bedient, um die Maße ungefähr abzuschätzen.

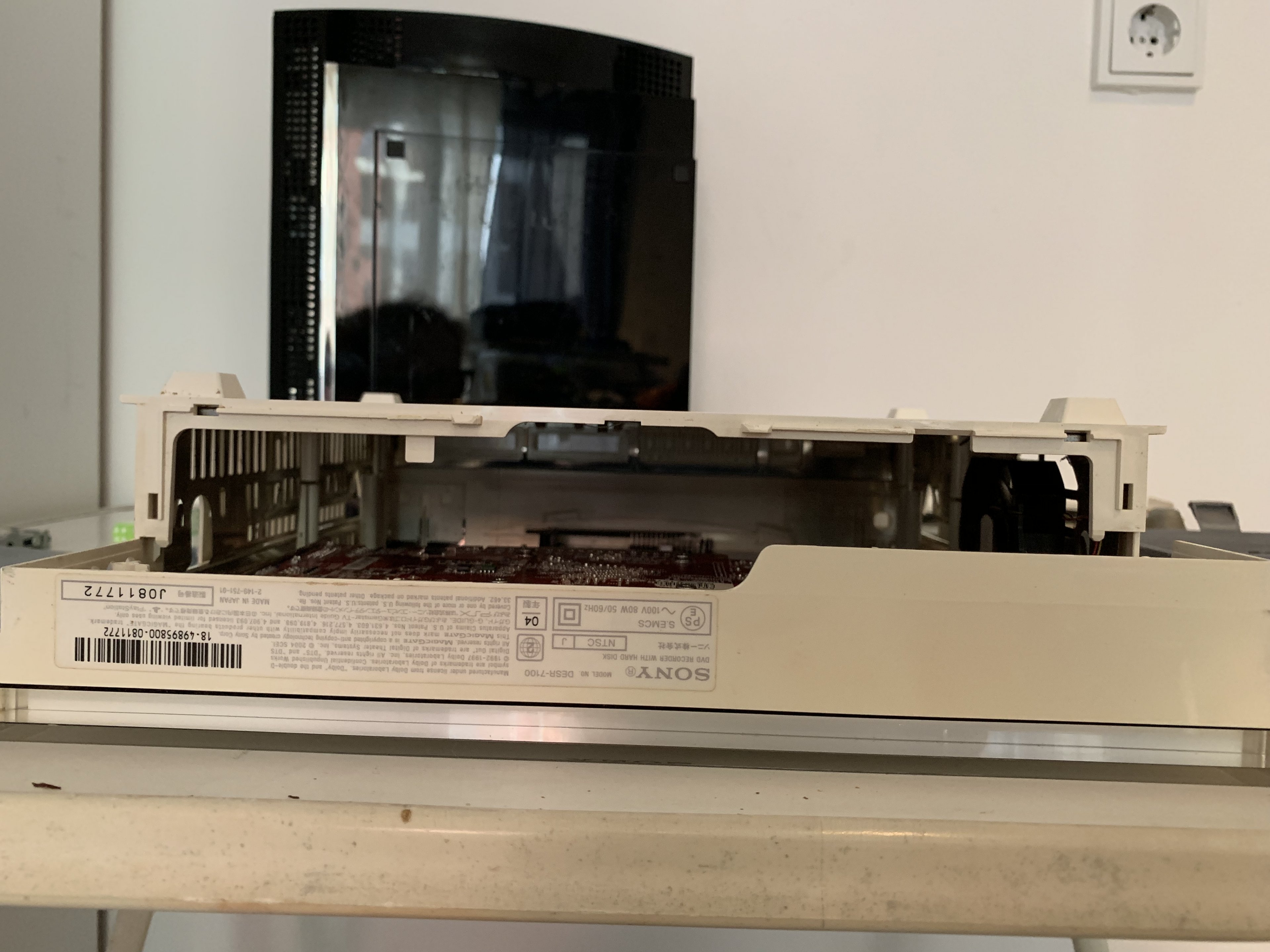

Der Rahmen wird zwischen der Unter- und Oberseite aufgebracht und hat deshalb nur zwei "Ankerpunkte". Das bedeutet, das im Grunde genommen auch ein Plastikrahmen ausreichen würde. Was allerdings ein Problem darstellt: Das ursprüngliche PSX Motherboard hat in etwa die Form eines Thin-ITX boards und die Rückseite des Gehäuses ist nicht gerade, was bedeutet das ich auch ein eigenes I/O-Schield bauen muss - was allerdings wirklich das kleinste Problem ist. Hierbei werde ich auf Panel-Aufhängungen für USB und Ethernet zurückgreifen und mir lediglich ein paar wenige Ports zusammen setzen und durch die internen Verlängerungen dann ein neues I/O-Shield basteln.
Soweit so gut; ich muss also nur noch einen Rahmen entwickeln, der es mir erlaubt, das Motherboard und seine Komponenten vernänftig aufzuhängen. Nur, zwei Probleme habe ich noch - und die kann ich wahrscheinlich nur lösen, wenn ich den Rahmen gestalte: Kühlung und Stromversorgung...
Von PicoPSU habt ihr ja bestimmt mal gehört - gerade in HTPC builds ziemlich häufig eingesetzt. Es gibt tatsächlich noch ein ähnliches Teil, was praktisch ähnlich funktioniert aber mehr Strom zulässt. Denn ein AMD 3900X und eine entsprechende GraKa werden wphl ordentlich was verschlingen...mal von dem Rest ganz zu schweigen. Damit sollte ich also planen können - zumindest ein bisschen.

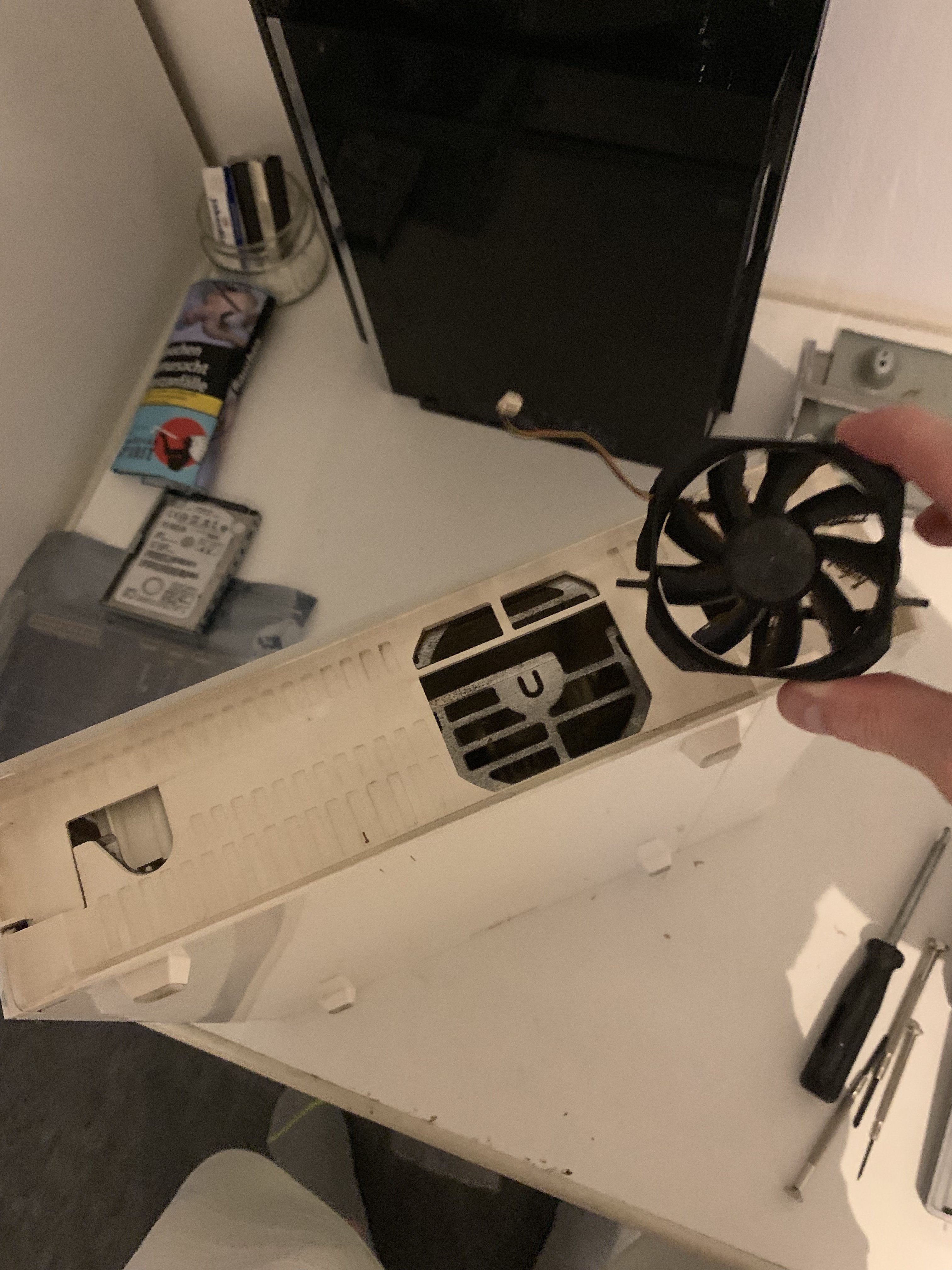

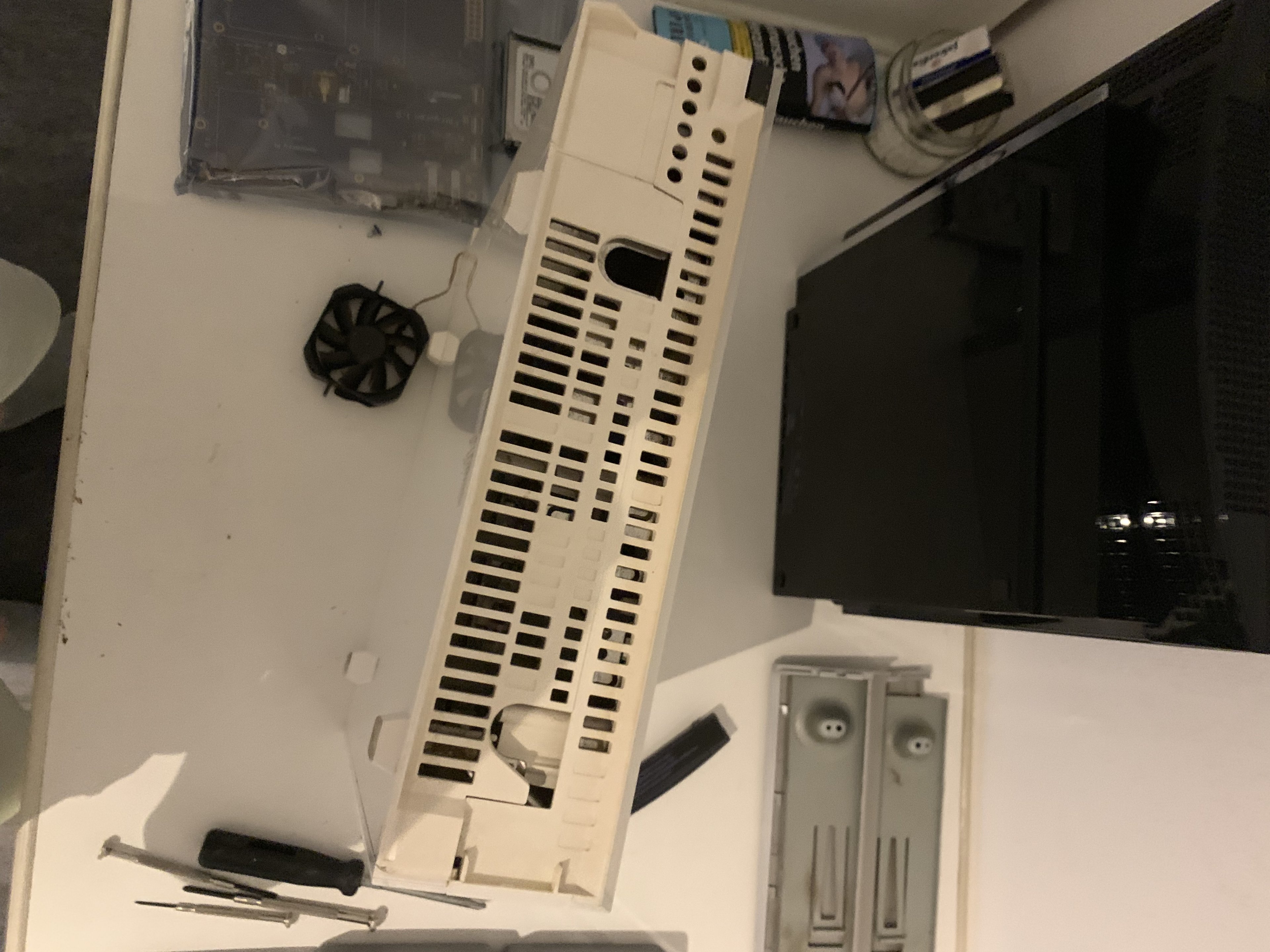

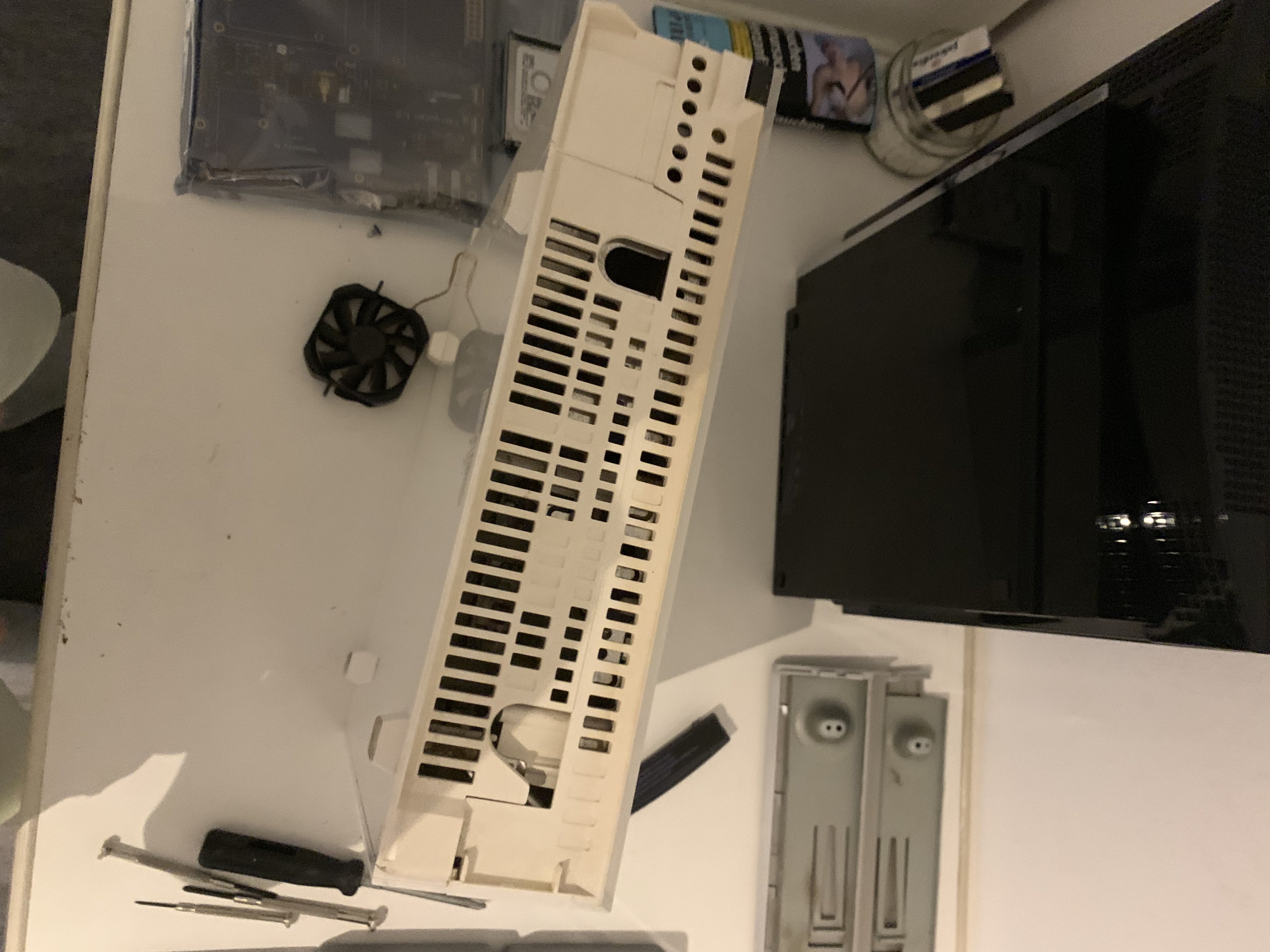

Was die Kühlung angeht, sieht das ein bisschen anders aus. Tatsächlich habe ich mit dem Gedanken gespielt, einige dünne Radiatoren zu verwenden und einen Wasser-Luftkühlung-Hybrid zu basteln. Da es einige Wasserblöcke gibt, auf die ein normaler Lüfter geschraubt werden kann, kann ich trotz des Platzes eventuell genug Kühlung erzeugen. Denn - was mich persönlich sehr erstaunt - Lüftungsmöglichkeiten hatte die PSX schon. Die wurde nur nie genutzt. Ich meine, guckt euch mal die riesigen Läftungsschlitze auf der Seite an und die gewaltigen Hitzeleiter... Ich bin immernoch erstaunt, wie Sony das ver... naja, weiter im Text.
Was ich also suche ist:
- Wo kann ich mir Hilfe bei der Gestaltung des "Einbaurahmens" holen? Kann ich zu nem Baumarkt fahren und die können mir helfen, das nötige Teil zu bauen - oder gibt es so eine Art "Gitter" mit Streben aus denen man so etwas basteln könnte?
- Welches Material währe für den Rahmen am besten?
- Wenn ich tatsächlich eine Wasserkühlung mit verwende, gibt es auch kleinere Resavoires die ich benutzen kann - und, ist es eigentlich wichtig wie eines liegt oder steht? Die PSX kann nämlich auch hochkant gestellt werden.
Ich sollte auch erwähnen, dass ich selbst sehbehindert bin - zwar nicht blind, aber blind genug um das ich mit Feinarbeiten nicht all zu gut klarkomme. Für vieles kann ich mir Freunde zur Hilfe nehmen, aber die sind auch keine PC-Enthusiasten...menno ^^.
So... soviel dazu. Hoffentlich finde ich hier die Hilfe die ich brauche. Hab ich was vergessen zu erwähnen oder sollte ich sonst noch was erwähnen und vielleicht hier noch reineditieren? Sagt's mir bitte, danke!
Mit den freundlichsten Grüßen,
Ingwie.
