Hallo CB'ler
wie es im Titel zu lesen ist habe ich mir ein Mikrophon selbst gebaut.
Vorneweg habe ich nur die Bilder des fertigen Mikros aber an der Teileliste lässt sich erkennen wie einfach es doch geht mit schließlich einem guten Ergebnis.
Anhang anzeigen 566097
Teileliste:
Werkzeuge: Lötkolben und Zinn, Zange, Abisoliertool (Teppichmesser, Beißzange), Isolierband
Zusammenbau
Kabel an Stecker anlöten, Masse (gelb) und die restlichen 2 Adern (grün, weiß) an jeweils Linken und Rechten Kanal am Stecker. Isolieren nicht vergesen.
Nun Zündkerzenstecker Isolierung über das andere Ende des Kabels schieben.
Mikrofonkapsel anlöten / Einbau:
Mikrofonkapsel hat 3 Pins wobei Masse und Minus zusammen gelötet werden mit dem gelben Kabel --> Masse Stecker und nun noch grün und weiß zusammen an den Plus Pol der Mikrofonkapsel gelötet werden --> dadurch wird aus einer Kapsel beide Kanäle belegt und man hört mich Stereo. Isolieren nicht vergessen.

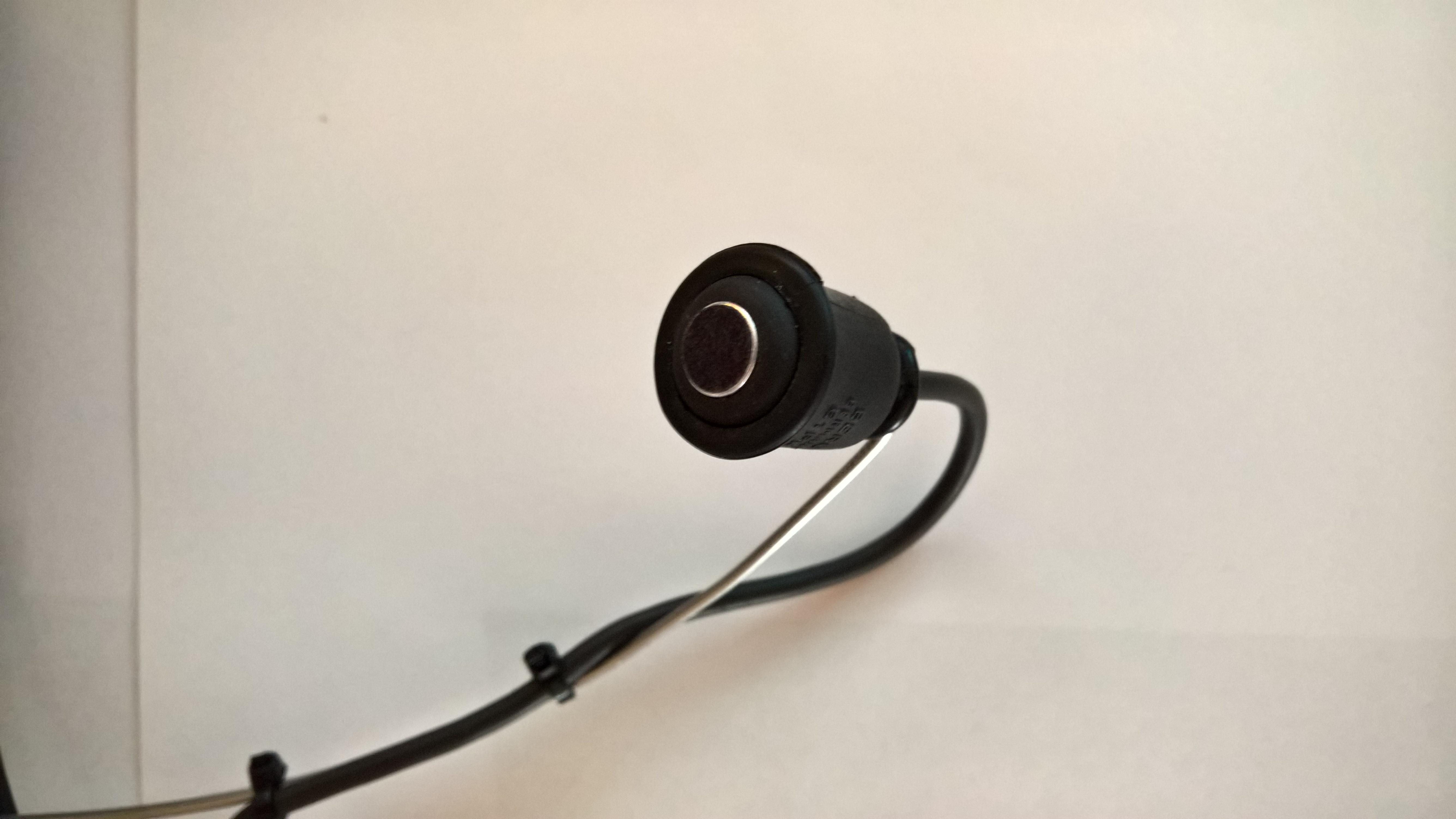

Gummi zur Isolierung über die Mikrofonkapsel schieben damit die Kapsel einen festen Halt hat im Zündkerzenstecker.
Montage Halter für Kopfhörer:

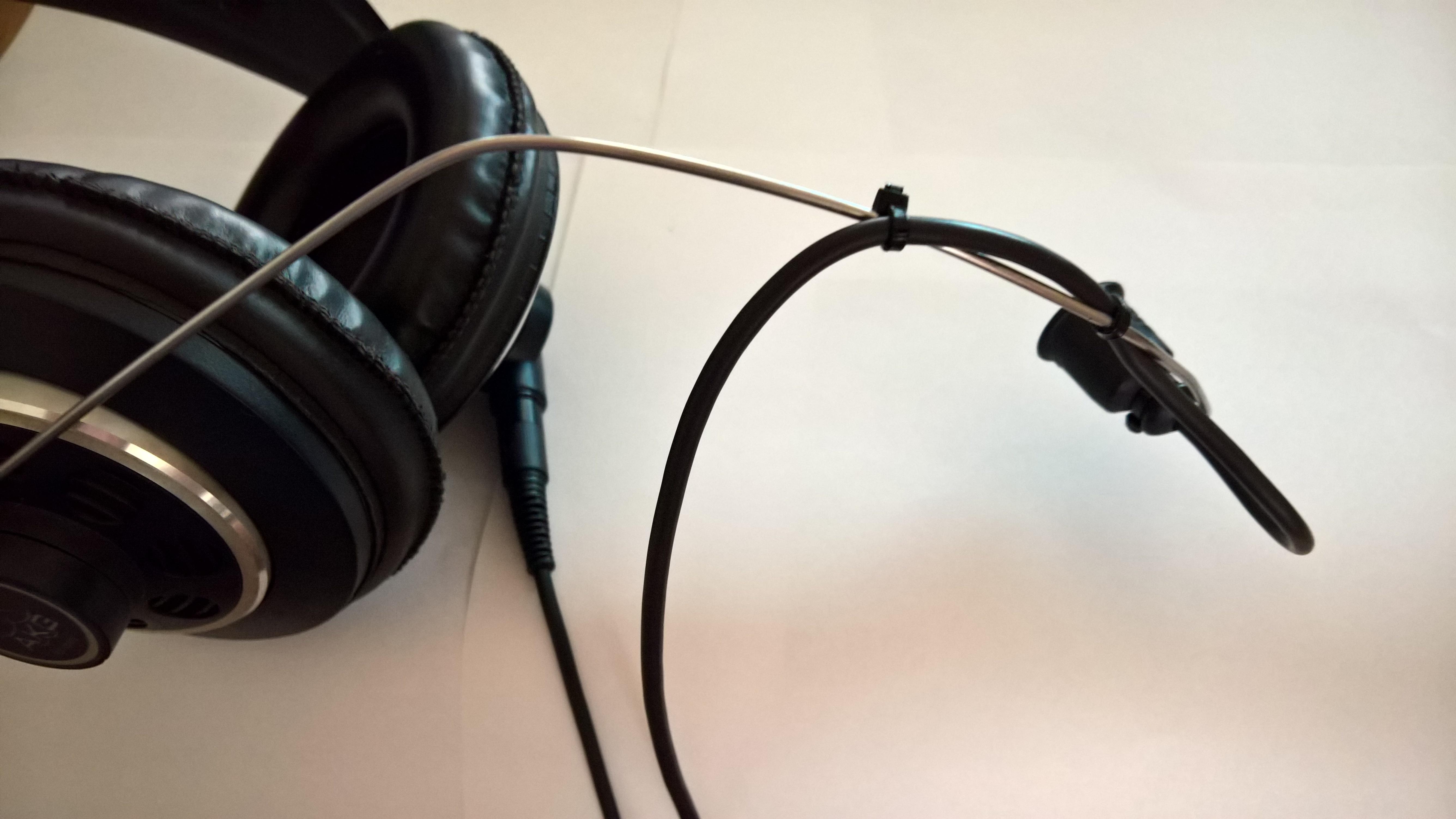

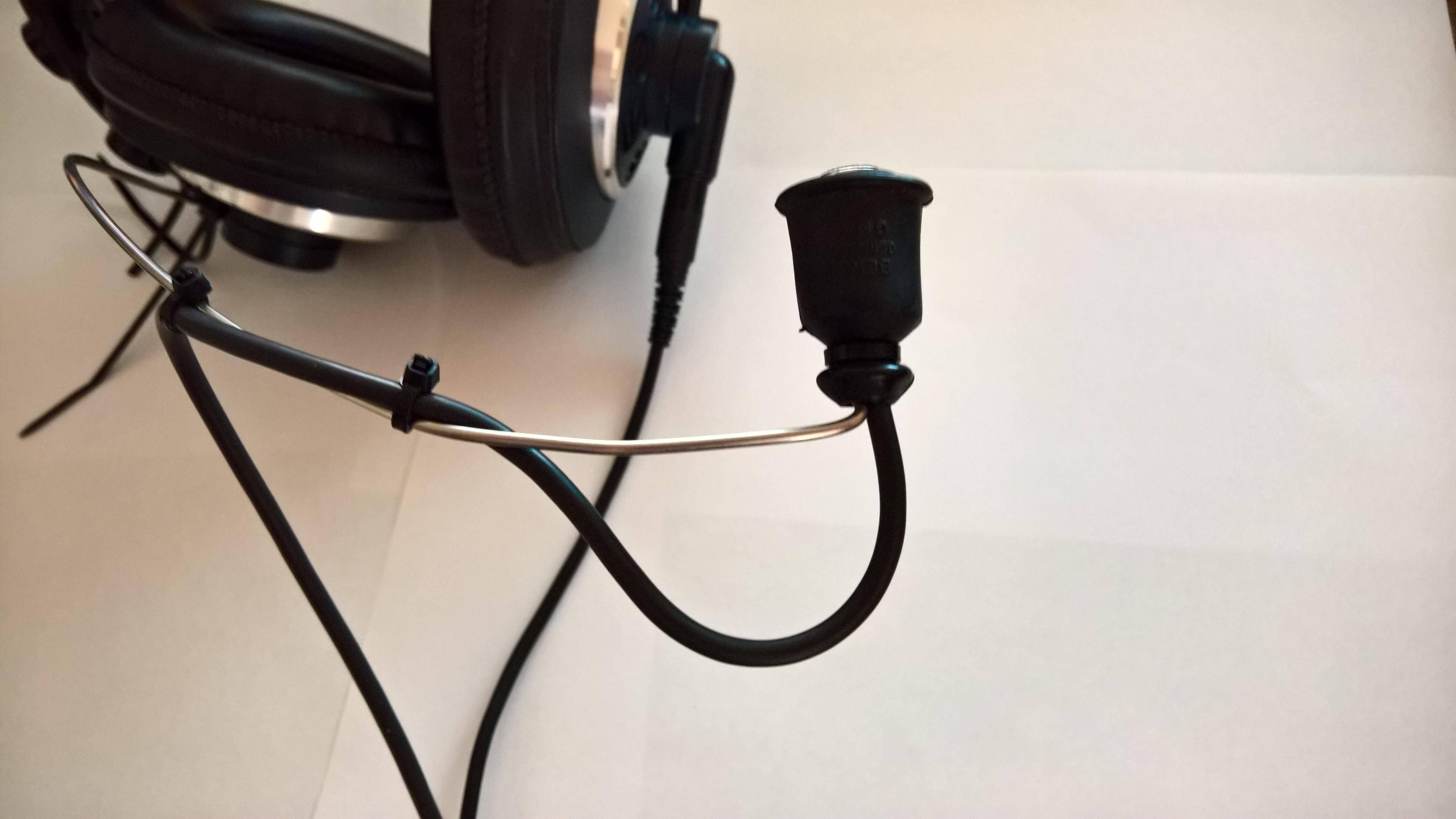

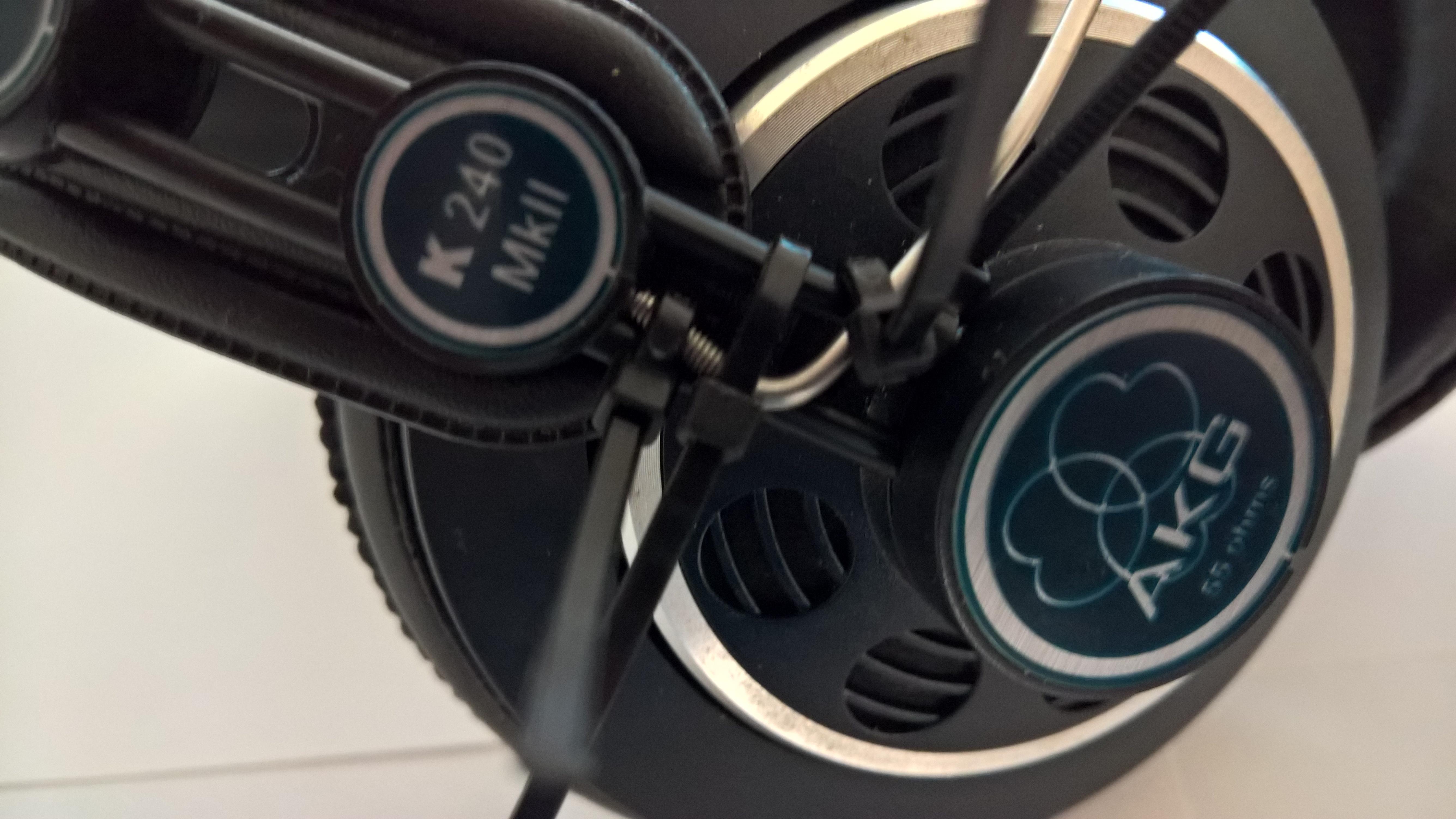

Fahrradspeiche am Zündkerzenstecker neben dem Kabel einstecken, Speiche mit hilfe der Zange biegen bis Position des Mikros passt und im letzten Schritt noch mit Kabelbindern das Kabel wie auch den Arm (Fahrradspeiche) fixieren.
Das Ergebnis seht Ihr oben.
Warum?
Naja man könnte sich auch etwas in diese Richtung kaufen, aber aus einer Bierlaune heraus und mit einem Freund zusammen, sind wir das kurz angegangen.
Die Teile kosten erstaunlich wenig, alles in allem unter 10€ ein bisschen was aus der Werkstatt was so rumliegt und voilá man hat ein wirklich gutes Mikro.
Ich hoffe es gefällt Euch und ist eine Anregung es auch mal selbst zu versuchen.
MfG
wie es im Titel zu lesen ist habe ich mir ein Mikrophon selbst gebaut.
Vorneweg habe ich nur die Bilder des fertigen Mikros aber an der Teileliste lässt sich erkennen wie einfach es doch geht mit schließlich einem guten Ergebnis.
Anhang anzeigen 566097
Teileliste:
- Mikrophonkapsel
- Kabel 3-adrig
- 3,5mm Mini Klinkenstecker Stereo
- Zündkerzenstecker Isolierung
- Gummi zur Kabelführung
- Fahrradspeiche
- Kabelbinder
Werkzeuge: Lötkolben und Zinn, Zange, Abisoliertool (Teppichmesser, Beißzange), Isolierband
Zusammenbau
Kabel an Stecker anlöten, Masse (gelb) und die restlichen 2 Adern (grün, weiß) an jeweils Linken und Rechten Kanal am Stecker. Isolieren nicht vergesen.
Nun Zündkerzenstecker Isolierung über das andere Ende des Kabels schieben.
Mikrofonkapsel anlöten / Einbau:
Mikrofonkapsel hat 3 Pins wobei Masse und Minus zusammen gelötet werden mit dem gelben Kabel --> Masse Stecker und nun noch grün und weiß zusammen an den Plus Pol der Mikrofonkapsel gelötet werden --> dadurch wird aus einer Kapsel beide Kanäle belegt und man hört mich Stereo. Isolieren nicht vergessen.
Gummi zur Isolierung über die Mikrofonkapsel schieben damit die Kapsel einen festen Halt hat im Zündkerzenstecker.
Montage Halter für Kopfhörer:
Fahrradspeiche am Zündkerzenstecker neben dem Kabel einstecken, Speiche mit hilfe der Zange biegen bis Position des Mikros passt und im letzten Schritt noch mit Kabelbindern das Kabel wie auch den Arm (Fahrradspeiche) fixieren.
Das Ergebnis seht Ihr oben.
Warum?
Naja man könnte sich auch etwas in diese Richtung kaufen, aber aus einer Bierlaune heraus und mit einem Freund zusammen, sind wir das kurz angegangen.
Die Teile kosten erstaunlich wenig, alles in allem unter 10€ ein bisschen was aus der Werkstatt was so rumliegt und voilá man hat ein wirklich gutes Mikro.
Ich hoffe es gefällt Euch und ist eine Anregung es auch mal selbst zu versuchen.
MfG
