DDR3-2400 auf Z68 richtig einstellen - CPU-Z ungleich BIOS-Werte?

[Bl4cke4gle]

Moin Leute!

Habe mir für unten stehendes System schnelleren RAM gekauft, um genau zu sein diesen hier:
G.Skill Ares DIMM Kit 16GB, DDR3-2400, CL11-13-13-31 (F3-2400C11D-16GAB).

Zunächst einmal kann Z68 höchstens 2133MHz, wodurch ich mir das XMP-Profil mit 2400MHz schon mal schenken kann. Habe dann also händisch folgende Werte ins BIOS eingegeben:
Takt: 2133MHz
Timings: 11-13-13-31
DRAM-Voltage: 1,65V
Der PC hat auch soweit alles kommentarlos akzeptiert, nur läuft der RAM laut CPU-Z auf den normalen SPD-Werten mit 1333MHz und entsprechenden Timings! Zusätzlich auch nur im Single-Channel.

Wieso übernimmt er nicht meine Werte?
Danke schon mal für eure Hilfe,
Grüße!



[mr_andersson]

probier doch mal 1600 aus.
Vermutlich packt dein Memory Controller den Takt nicht.



[Bl4cke4gle]

Bin gerade mal auf 1600 und 1866 runter, keine Veränderung.
Achja, der RAM läuft derzeit auch nur im Single-Channel (oben auch mal ergänzt)



[Kamikazedoc]

Zum Thema Single-Channel: RAM auch in die richtigen Slots gesteckt?
Die korrekte Belegung der Slots für Dual-Channel findet sich im Handbuch.



[Bl4cke4gle]

Jupp, die Slots sind korrekt.



[Mr.Smith]

was passiert wenn du xmp aktivierst?



[Y-Chromosome]

mach bitte bevor du ans ocen gehtst das letzte (beta) biosupdate drauf und lass ihn danach das xmp profil laden.



[proud2b]

Werden die 16GB angezeigt?

Falls ja, kann die Belegung der Slots nicht stimmen, sonst würde Dual-Channel funktionieren.



[xxMuahdibxx]

DDR3-2400 = 1200 Mhz .. reale Taktung nicht das da das "Problem" ist.



[Bl4cke4gle]

was passiert wenn du xmp aktivierst?

Er bootet erst gar nicht und gibt schnelle Pieptöne, bis er sich selbst rebootet und vermutlich das zweite BIOS lädt.

mach bitte bevor du ans ocen gehtst das letzte (beta) biosupdate drauf und lass ihn danach das xmp profil laden.

BIOS ist up to date. XMP weist wie gesagt 2400 aus, was Z68 nicht hergibt

Werden die 16GB angezeigt?

Falls ja, kann die Belegung der Slots nicht stimmen, sonst würde Dual-Channel funktionieren.

Jupp, 16 GB werden angezeigt. Slots stimmen laut Handbuch und der alte RAM lief auch im Dualchannel.

DDR3-2400 = 1200 Mhz .. reale Taktung nicht das da das "Problem" ist.

Nene, das ist mir schon klar 668,5 werden angezeigt.



[Mr.Smith]

aaah, neue idee, dein board mag 8gb riegel nicht!!

oder wie bei den i5's für z87 und z97, haswell broadwell, die liefen nur bis 2133, und die i7 bis 2400..
(oder war das nur bei den nicht k :/)

1600 sollten se aber packen.. das ist seeehr merkwürdig..



[xxMuahdibxx]

in der Produktbeschreibung steht aber 4 Channel up to 32 GB ... daher sollten schon 8 GB Module laufen ... Frage dabei ist Singel Sided oder Dual Sided ... kann was ausmachen mit der Kompaktibilität



[h00bi]

"sided" schon mal garnicht. Wenn dann Ranks. Und da es keine 8GB single Rank DDR3 UDIMMs gibt kann es daran nicht liegen.

Jupp, 16 GB werden angezeigt. Slots stimmen laut Handbuch und der alte RAM lief auch im Dualchannel.

In der Theorie ist das unmöglich.... aber deswegen ist es ja auch nur Theorie.
Mach mal einen Benchmark der Speicherbandbreite. Evtl. läuft dual Channel aber es wird falsch ausgelesen.
Du machst beim DC ja nix anderes als deine Speichermenge möglichst gleichmäßig auf die beiden Kanäle zu verteilen. Alles andere müsste das Board machen wenn alle Module sauber erkannt werden.

Bei 1333 hast du theoretisch 10666MB/s Speicherbandbreite. Hast du im Bench mehr, läuft der RAM im Dual Channel. Hast du weniger, ist es wirklich nur Single Channel.



[Bl4cke4gle]

h00bi hat schon mal recht, in der Theorie unmöglich, Praxis auch. Ich habe es tatsächlich geschafft beim Einbau nicht die selben Slots zu erwischen wie beim alten RAM. Fragt nicht, wie so etwas passiert, ich weiß es selbst nicht. War felsenfest davon überzeugt, dass alles richtig ist und habe eben noch ein !_drittes_! mal nachgeschaut.
Also den Dualchannel haben wir schon mal. Sry, dass ihr euch so den Kopf zerbrochen habt.
Jetzt gehe ich noch mal die Geschwindigkeit an.
Und achja: Die restlichen Angaben meinerseits stimmen!

EDIT: OMG! Es läuft nun. Alles sieht in CPU-Z und HWinfo gut aus. Ich glaube es nicht.

Current Memory Clock: 1067.0 MHz
Current Timing (tCAS-tRCD-tRP-tRAS): 11-13-13-31
Memory Runs At: Dual-Channel


Tut mir wirklich leid, dass ich hier so die Hühner scheu gemacht habe! Danke an alle für die super Tipps, vor allem auf dem Beharren, dass es so nicht im Dualchannel laufen kann.
Gerne wieder

EDIT2: Noch eine Frage: Kann ich nun mit den Timings weiter runter, wenn ich eh nur auf 2133MHz laufe?



[h00bi]

Wenn man die 2400er Timings umrechnet kommt 9,7 - 11,5 - 11,5 - 27,5 raus.
Theoretisch sollte also 10-12-12-28 machbar sein.
Lies mal mit Thaiphoon Burner alle Timings aus. Ohne XMP wird die trfc ziemlich hoch sein.
Und immer dran denken dass es nur minimale Mehrleistung bringt.



[Bl4cke4gle]

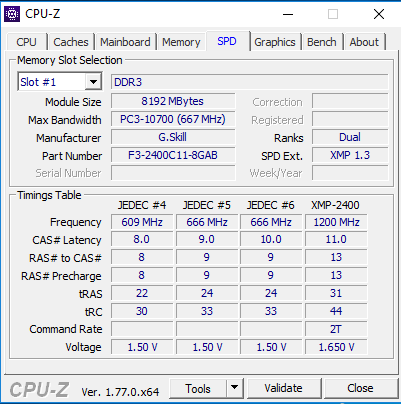

Meinst du das?

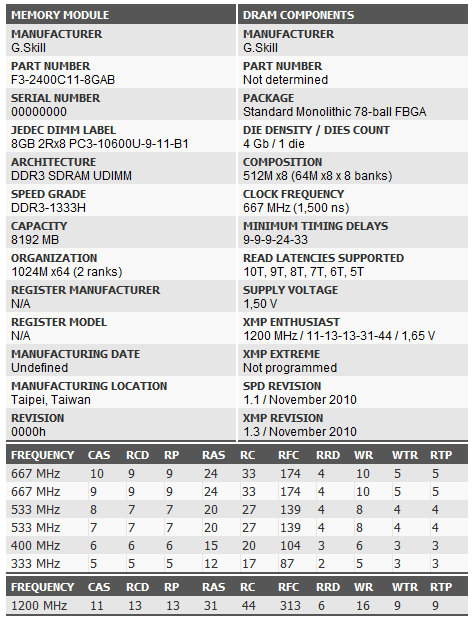

Hätte auch noch das zu bieten:

Spoiler

Manufacturing Description Module Manufacturer: G.Skill
Module Part Number: F3-2400C11-8GAB
DRAM Manufacturer: G.Skill
DRAM Components: Not determined
Module Manufacturing Location: Taipei, Taiwan
Module Serial Number: 00000000h
Module PCB Revision: 00h
DRAM Die Revision: 00h
Physical & Logical Attributes Fundamental Memory Class: DDR3 SDRAM
Module Speed Grade: DDR3-1333H
Module Type: UDIMM (133,35 mm)
Module Capacity: 8192 MB
Reference Raw Card: B1
Initial Raw Card Designer: SK hynix
Module Nominal Height: 29 < H <= 30 mm
Module Thickness Maximum, Front: 1 < T <= 2 mm
Module Thickness Maximum, Back: 1 < T <= 2 mm
Number of DIMM Ranks: 2
Address Mapping from Edge Connector to DRAM: Mirrored
DRAM Device Package: Standard Monolithic
DRAM Device Package Type: 78-ball FBGA
DRAM Device Die Count: Not specified
Signal Loading: Not specified
Number of Column Addresses: 10 bits
Number of Row Addresses: 16 bits
Number of Bank Addresses: 3 bits (8 banks)
DRAM Device Width: 8 bits
Programmed DRAM Capacity: 4 Gb
Calculated DRAM Capacity: 4 Gb
DRAM Page Size: 1 KB
Primary Memory Bus Width: 64 bits
Memory Bus Width Extension: 0 bits
Supported Voltage Levels: 1.50 V
DRAM Timing Parameters Fine Timebase Dividend: 1
Fine Timebase Divisor: 1
Fine Timebase: 0,0010 ns
Medium Timebase Dividend: 1
Medium Timebase Divisor: 8
Medium Timebase: 0,125 ns
Clock Cycle Time (tCK min): 1,500 ns
CAS# Latencies Supported (tCL): 5T, 6T, 7T, 8T, 9T,
10T
CAS# Latency Time (tAA min): 13,125 ns
RAS# to CAS# Delay Time (tRCD min): 13,125 ns
Row Active to Row Active Delay (tRRD min): 6,000 ns
Row Precharge Delay Time (tRP min): 13,125 ns
Active to Precharge Delay Time (tRAS min): 36,000 ns
Act to Act/Refresh Delay Time (tRC min): 49,125 ns
Refresh Recovery Delay Time (tRFC min): 260,000 ns
Write Recovery Time (tWR min): 15,000 ns
Write to Read Command Delay (tWTR min): 7,500 ns
Read to Precharge Command Delay (tRTP min): 7,500 ns
Four Active Windows Delay (tFAW min): 30,000 ns
RZQ / 6 Drive Strength: Supported
RZQ / 7 Drive Strength: Supported
DLL-Off Mode Support: Supported
Thermal Parameters Extended Temperature Range: 0-95 °C
Extended Temperature Refresh Rate: 2X (85-95 °C)
Auto Self Refresh (depending on temperature): Supported
Module Thermal Sensor: Not Incorporated
On-die Thermal Sensor Readout: Not supported
Partial Array Self Refresh: Not supported
SPD Protocol SPD Revision: 1.1
SPD Bytes Total: 256
SPD Bytes Used: 176
SPD Checksum: E1A9h (OK)
CRC covers bytes: 0-116
Part number details JEDEC DIMM Label: 8GB 2Rx8 PC3-10600U-9-11-B1
Frequency CAS RCD RP RAS RC RFC RRD WR WTR RTP
667 MHz 10 9 9 24 33 174 4 10 5 5
667 MHz 9 9 9 24 33 174 4 10 5 5
533 MHz 8 7 7 20 27 139 4 8 4 4
533 MHz 7 7 7 20 27 139 4 8 4 4
400 MHz 6 6 6 15 20 104 3 6 3 3
333 MHz 5 5 5 12 17 87 2 5 3 3
Intel Extreme Memory Profiles Profiles Revision: 1.3
Profile 1 (Enthusiast) Enables: Yes
Profile 2 (Extreme) Enables: No
Profile 1 Channel Config: 2 DIMM/channel
XMP Parameter Profile 1 Profile 2
Speed Grade: DDR3-2400 N/A
RAM Clock Frequency: 1200 MHz N/A
Module VDD Voltage Level: 1,65 V N/A
Memory Controller Voltage Level: N/A N/A
Minimum DRAM Cycle Time (tCK): 0,833 ns N/A
CAS Latencies Supported: 11T N/A
CAS Latency Time (tAA): 11T N/A
CAS Write Latency Time (tCWL): 7T N/A
RAS# to CAS# Delay Time (tRCD): 13T N/A
Row Precharge Delay Time (tRP): 13T N/A
Active to Precharge Delay Time (tRAS): 31T N/A
Active to Active/Refresh Delay Time (tRC): 44T N/A
Refresh Recovery Delay Time (tRFC): 313T N/A
Row Active to Row Active Delay Time (tRRD): 6T N/A
Write Recovery Time (tWR): 16T N/A
Write to Read CMD Delay Time (tWTR): 9T N/A
Read to Precharge CMD Delay (tRTP): 9T N/A
Four Activate Window Delay Time (tFAW): 28T N/A
System CMD Rate Mode: 2T N/A
Maximum tREFI Time: 10T N/A
Show delays in nanoseconds



[h00bi]

10	12	12	28	40	279	6	15	8	8
cas	rcd	rp	ras	rc	rfc	rrd	wr	wtr	rtp

wäre dann das XMP Profil komplett auf 2133 umgerechnet (und auf ganze Werte aufgerundet).



[Bl4cke4gle]

Danke dir für die Tabelle. Wollte mich gestern noch ran machen und dachte, ich mache erstmal ohne Änderungen einen Test mit Prime blend Test. Nach einigen sekunden gabs einen bluescreen Jetzt muss ich wohl erstmal den Grund dafür herausfinden.
Naja, geht sowieso frühestens am Wochenende.
Bis dahin eine schöne Woche!



[Ardenda]

Hallo Bl4cke4gle,

ich habe mir nun auch den RAM bestellt für mein Z68 Pr 3 und meinem 2500k. Habe nun die Befürchtung, dass dies nicht so laufen wir wie ich es mir vorgestellt habe.

Könntest du Screenshots von deinen Einstellungen im Bios dann zeigen? Ich bin was RAM Taktung anbelangt oder generell OC ein Amateur und brauch da dringend Hilfe.

Vielen Dank schon mal



[Ardenda]

Hallo,

ich laufe nun bei 4.2 gHz und Ram auf 1600er stabil!! FREU!!!... Komme dennoch bei Grafikkarte und CPU Auslastung auf 68 Grad. Denke aber das hält sich noch im Rahmen. Würde glaube ich auch nicht mehr machen wollen, da ich denke wenn ich mir 2 silent Wings 3 kaufe könnte es besser werden und dann könnte ich nochmal so 100 bis 200 MHz rausholen.

Weiß einer was so die max werte sind? finde es auf 2133er ein wenig zu hoch und er läuft nicht rund in Sachen Geschwindigkeit oder?

DRAM Voltage 1.650
VtT Voltage 1.057
PCF 1.059
CPU PLL Voltage 1.794
VCCSA Voltage 0.925

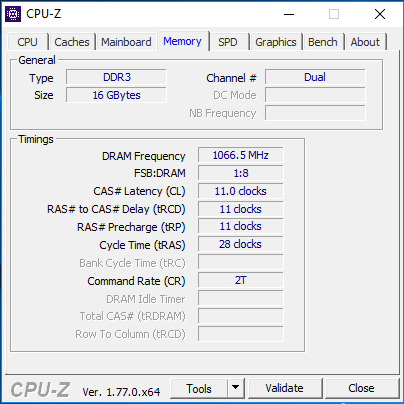

TCL steht alles auf Auto und dann kommt folgendes dabei raus:

TCL 9
TRCD 11
TRP 11
TRAS 29
CR 1N
TWR 12
TRFC 208
TRRD 5
TWTR 6
TRTP 6
TFAW 24
TCWL 8





Es wird hier gesprochen von den Timings runter zu setzen. Meine sind aber ein wenig anders als die des Thread Erstellers. Wie rechne ich das um? bzw. was sind bei mir die richtigen Werte?

Ich hab nicht wirklich was geändert, sondern den DIMM nur auf 2133er gestellt. Passt das so oder stimmen die Werte irgendwie nicht?

Aktuell laufe ich noch auf einen Error aber weiß nicht genau was ich so in dieser Situation ändern soll. Auf 1600er läuft alles stable

FATAL ERROR: Rounding was 0.49609375, expected less than 0.4
Hardware failure detected, consult stress.txt file.
FATAL ERROR: Rounding was 0.4995117188, expected less than 0.4
Hardware failure detected, consult stress.txt file.
Self-test 1344K passed!
Self-test 1344K passed!
