Projekt Defekten Display Controller reparieren

[Herbert1]

Hallo zusammen,

ich habe hier einen defekten Displaycontroller des Sharp LQ64SP1 liegen. Ich bin mir ziehmlich sicher, dass es am Controller liegt, da ich zwei Displays dazu habe und beide nicht funktionieren.

Ich möchte versuchen den Controller zu reparieren und hoffe dabei auf eure Hilfe.

Was ich schon herausgefunden habe:
- Die Elkos sehen eigentlich alle gut aus (keiner ist gewölbt oder ausgelaufen)

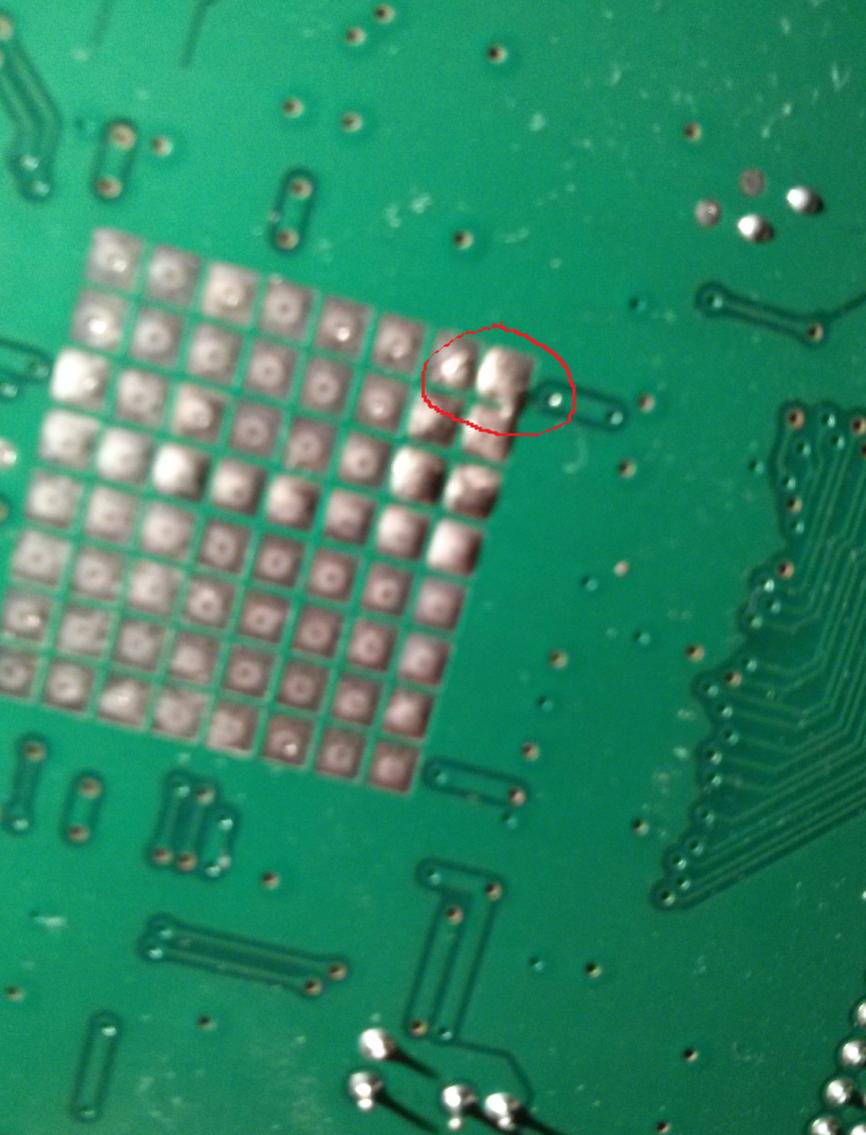

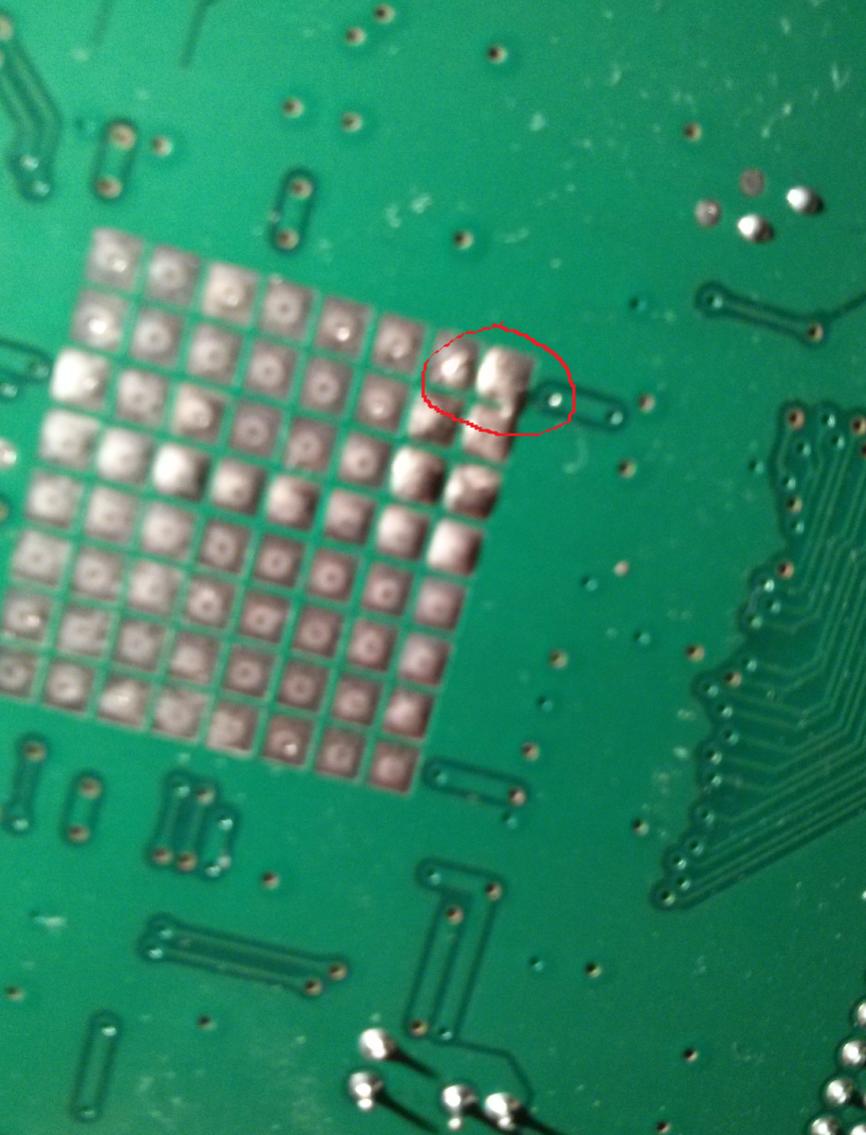

- Auf der Rückseite (also auf der Seite mit den Lötstellen sind zwei der Lötpunkte eines Microcontrollers zusammengelaufen. Nun weiß ich nicht, ob das so gewollt ist und ob ich die beiden voneinander trennen kann, ohne dass ich beim Einstecken einen Stromschlag o.ä. bekomme.

Villeicht hat sogar jemand einen Schaltplan für mich ?

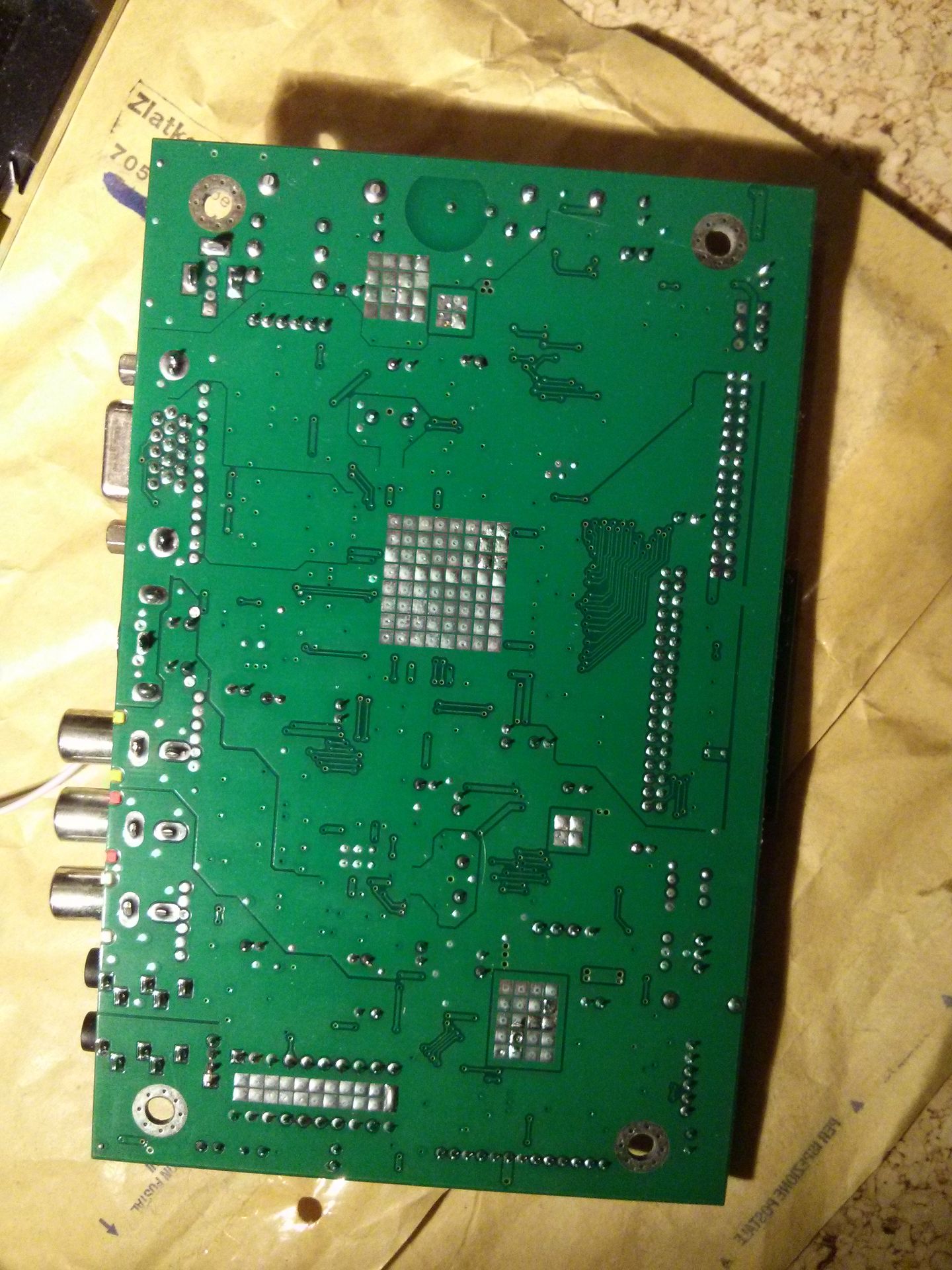

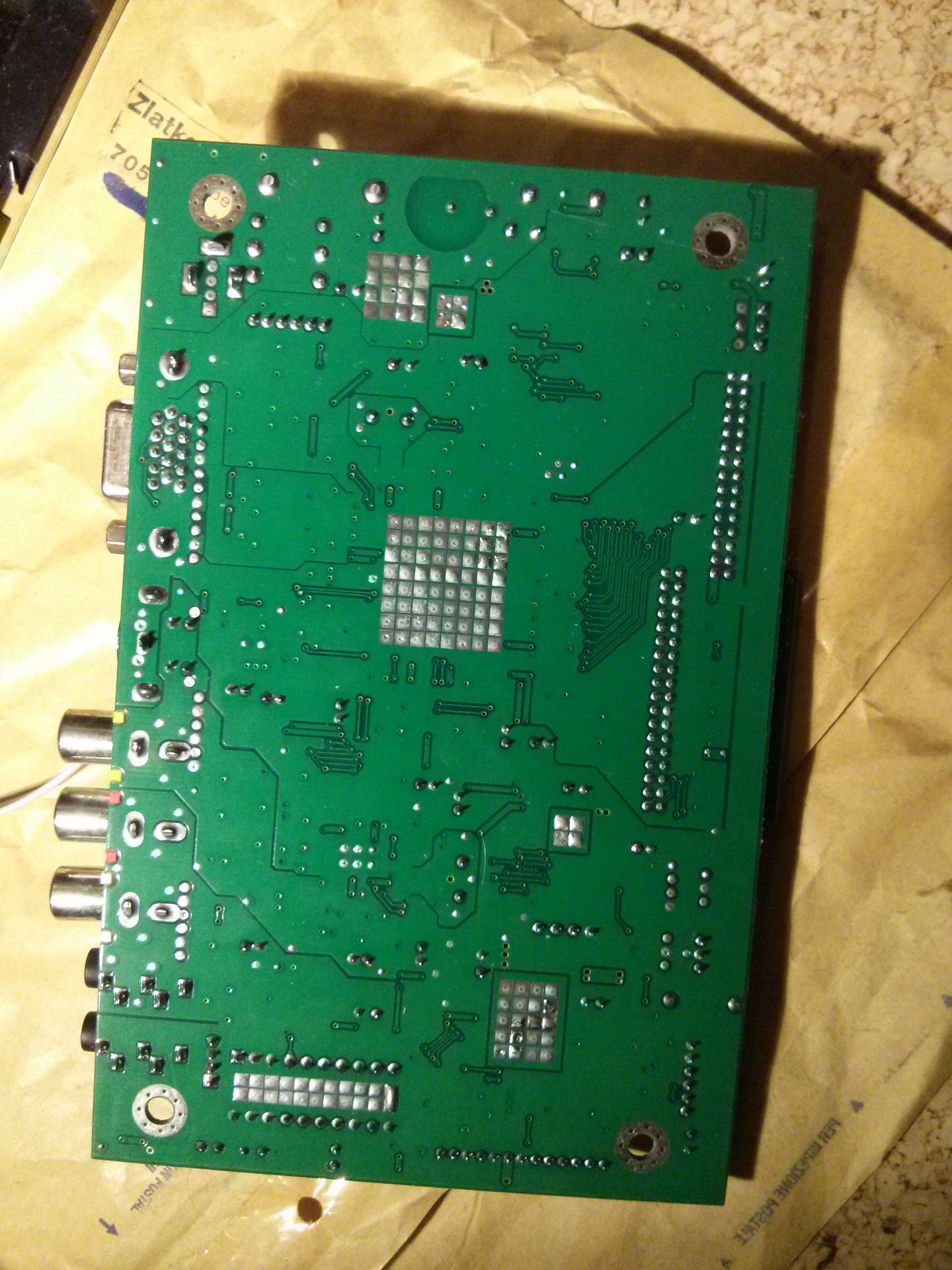

Hier habe ich ein Bild davon:



[Nordm4nn]

Mal ganz dumm gefragt hast es mal mit backen probiert? bei graka´s geht das ja auch^^



[samsungtr]

Wenn du einen zweiten Display hast, dann müsstest du doch auch 2 Controller besitzen, ergo solltest du die Platinen mal austauschen und probieren ob eine von beiden funktioniert...



[Rumo]

Schaltplan hab ich nicht. Vielleicht findet man ja ein Bild mit dem gleichen Chip und kann vergleichen. Diese hier sind leider zu bescheiden:

http://monitor.espec.ws/files/03_295.jpg
http://monitor.espec.ws/files/04_188.jpg

Sieht aber nicht absichtlich aus, absichtliche Verbindungen sind normalerweise vollflächig. Also wenn du sonst nichts zu tun hast, kann man das durchaus mal probieren... feines Skalpell, Operation gelungen, Patient tot.



[Herbert1]

HI danke schonmal für eure antworten

@Nordm4nn Ja das wäre so meine notlösung. Nur bei den Kondensatoren habe ich Angst, das die mir aufplatzen o.ä.

@samsungtr Nein ich besitze leider nur einen Controller für die beiden Displays

@Rumo Gute Idee, ich werde gleich mal suchen


Die Netzteilplatine ist übrigens auch mit auf dem Controller.

LG

Ergänzung (16. November 2014)

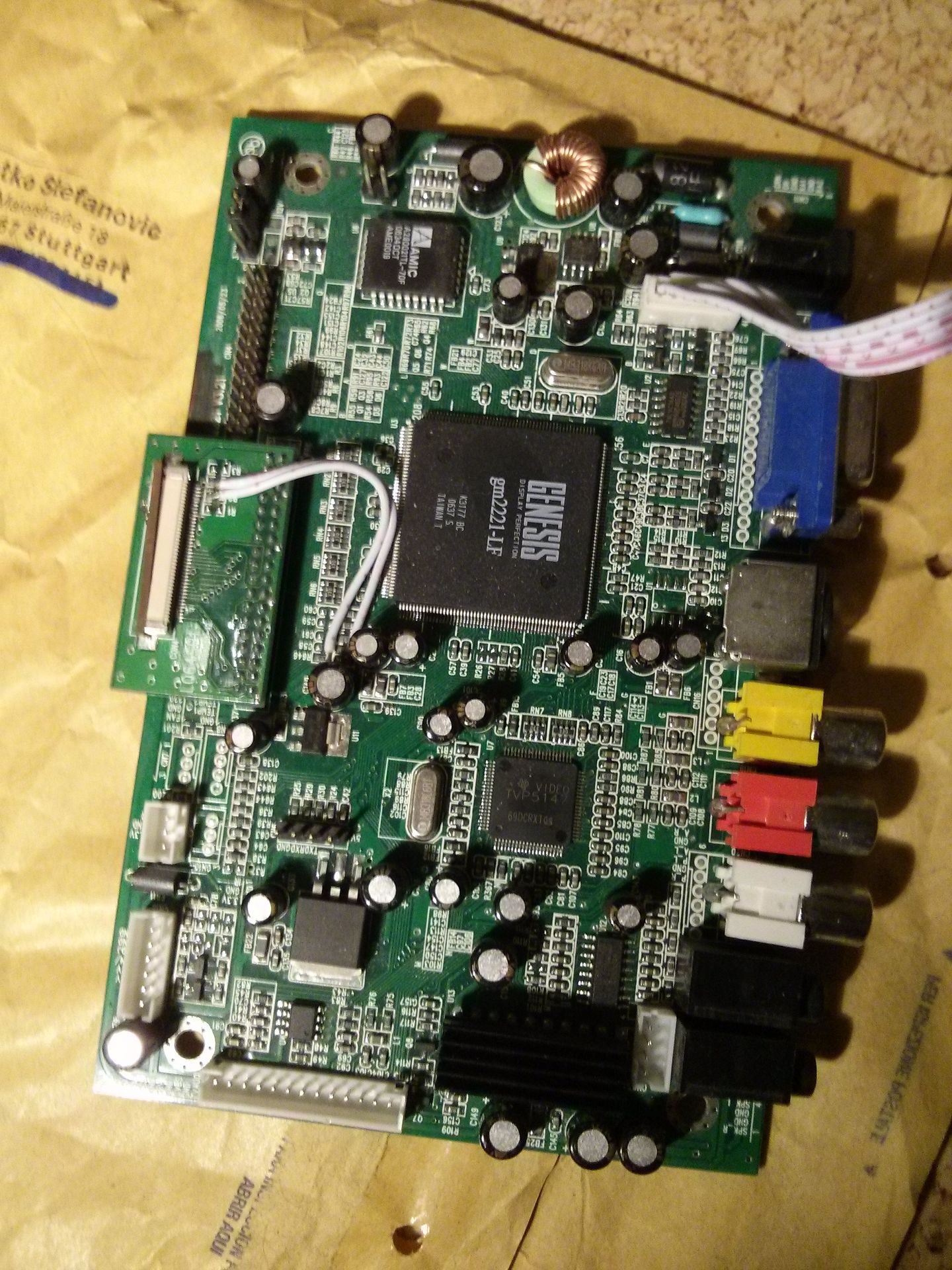

Leider habe ich keine passenden Bilder gefunden. (Chip ist der genesis gm2221-lf) Das sieht aber schon sehr unabsichtlich aus, da muss ich dir recht geben. Kann man sagen was passiert, wenn die beiden lötpunkte doch zusammengehören und ich sie trenne und die Platine an den Strom anschließe? Kann etwas passieren?

LG



[Rumo]

Nö. Aber garantieren kann/will ich dir das nicht. Wenns dann doch zur Kernschmelze kommt bei der ein schwarzes Loch erzeugt wird das die Erde verschluckt, oder sowas ähnliches, dann beschwer dich bitte nicht bei mir. Du musst selber wissen was du machst.



[Herbert1]

Hat leider nicht funktioniert, controller ist immer noch defekt
