Guten Abend zusammen,
vorgestern kam mein lang erwartetes Define XL R2 und heute sollte es losgehen. Der Umzug meines Systems aus einem alten Chieftec Dragon in das neue Define XL R2. Nachdem ich alle Komponenten aus dem alten Gehäuse entfernt hatte, war das Mainboard im neuen XL R2 schnell mit Hilfe der mitgelieferten Schrauben und M/B stand offs (Abstandshalter) montiert. Diese haben etwa 6.5 mm Höhe. Anschließend wollte ich eine PCIe Grafikkarte sowie eine PCIe Soundkarte und eine PCI TV-Karte installieren. Leider mußte ich feststellen, daß die Karten nicht (!) paßten. Keine der Karten paßte in die jeweiligen Steckplätze.
Um der Sache etwas auf den Grund zu gehen und ggf. noch zu einem funktionsfähigen System zu kommen, probierte ich ca. 2 mm längere Abstandshalter für das Mainboard. Dies führte zu einer leichten Besserung. Dennoch denke ich, daß mit den aktuellen Abständen noch keine sichere elektrische Verbindung der Steckkarten zum Mainboard gegeben ist. Insbesondere die langen Karten (TV & Grafik) machen Probleme, denn diese sitzen lose im Slot, obwohl die Slotbleche ordentlich sitzen und verschraubt sind.

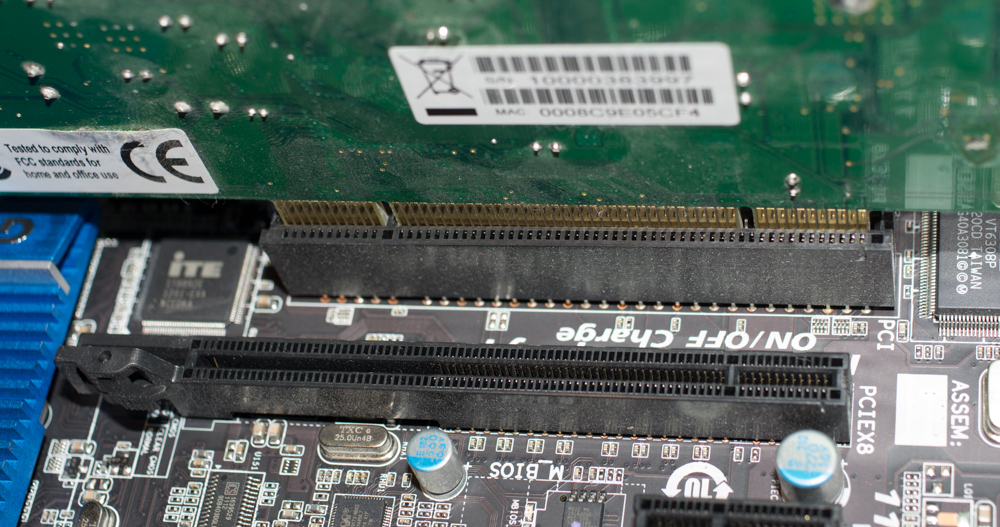

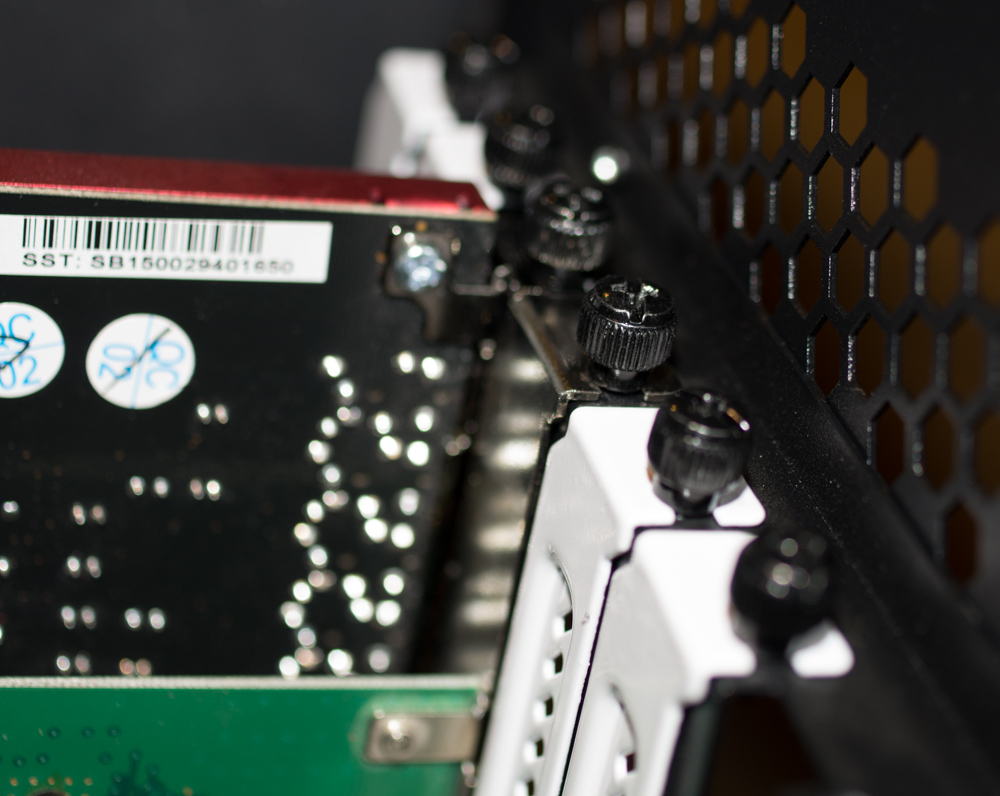

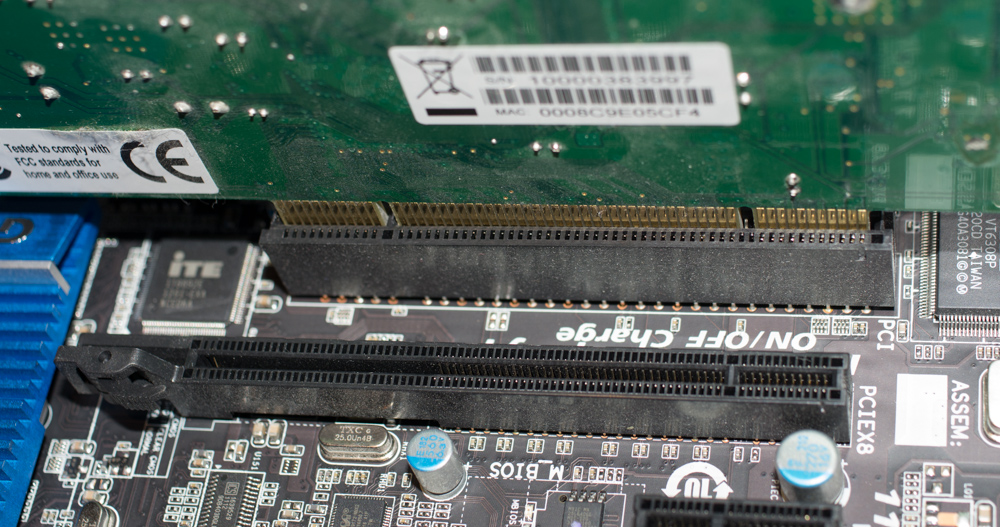

Bild 1: Die TV Karte, Slotblech ist festgeschraubt, das Blech sitzt auch in der vorgesehenen Fassung. Mit etwas Druck versinkt die Karte auch im PCI Slot, allerdings verbiegt sich dabei das Slotblech und u.U. rutscht die Karte auch wieder aus dem Slot. Hier habe ich schon die 2 mm höheren Abstandhalter für das Mainboard verwendet.

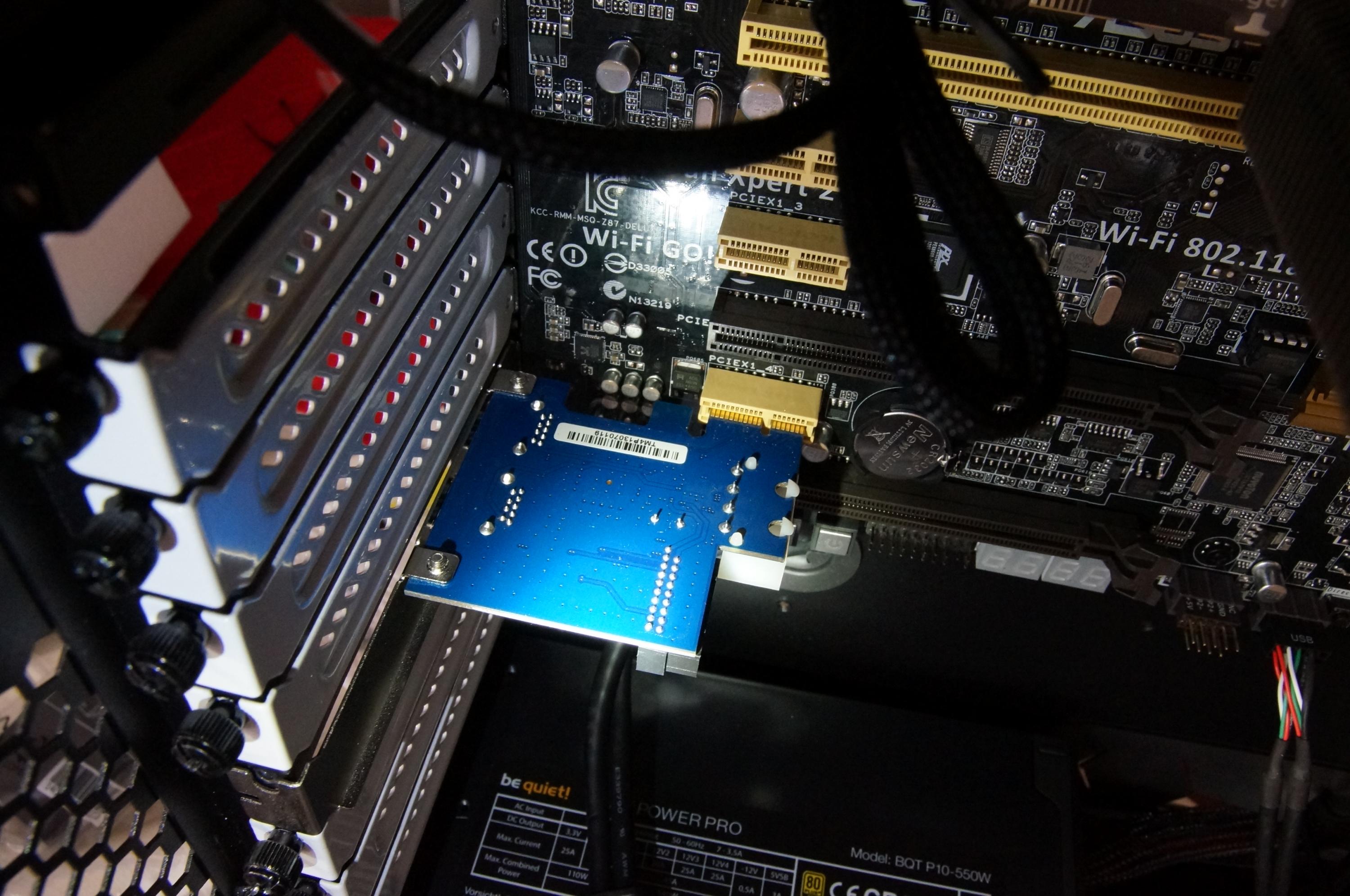

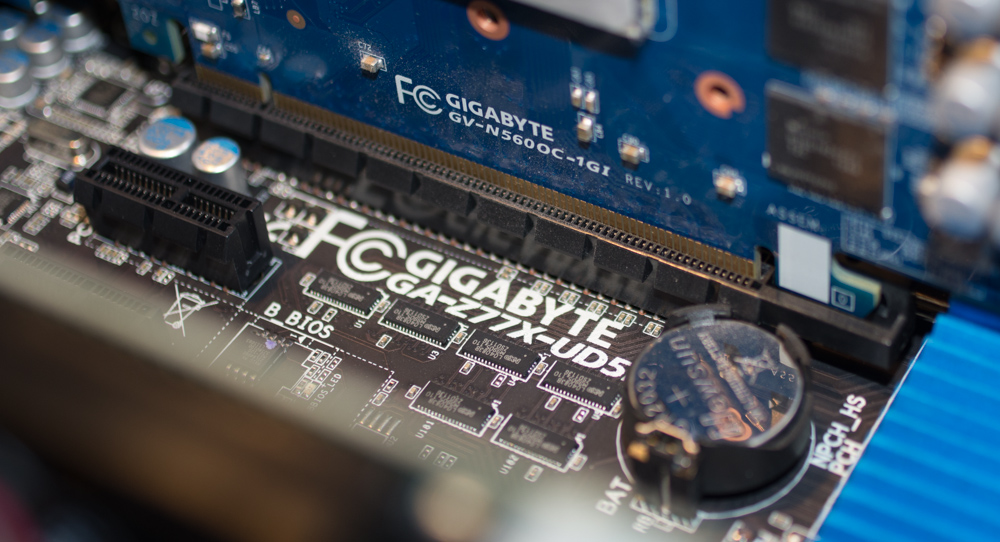

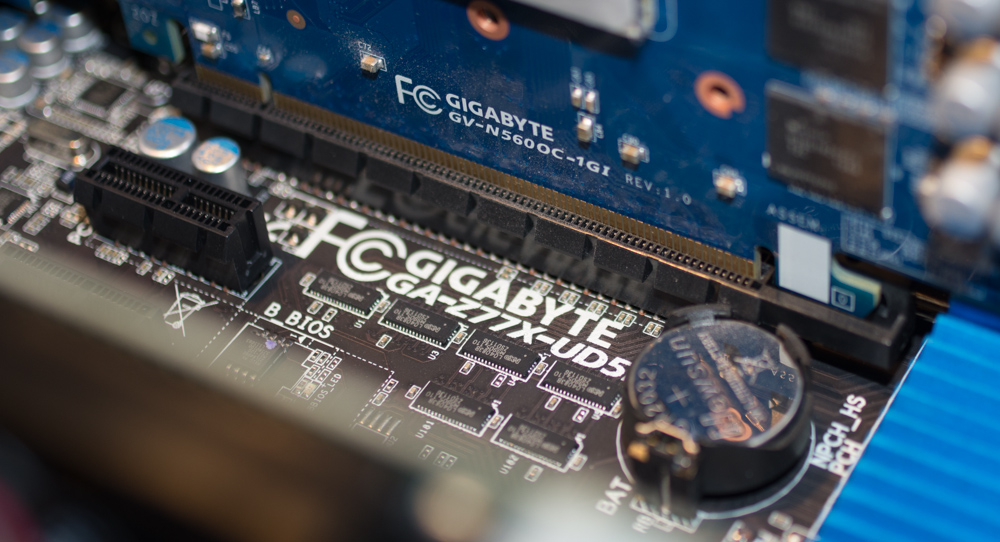

Bild 2: Die Grafikkarte im obersten PCIe Slot. Es sieht aus also ob alle Pins Kontakt hätten, tatsächlich sitzt die Karte aber locker! Wie bei der TV Karte sind hier auch schon die 2 mm höheren Abstandshalter verbaut.

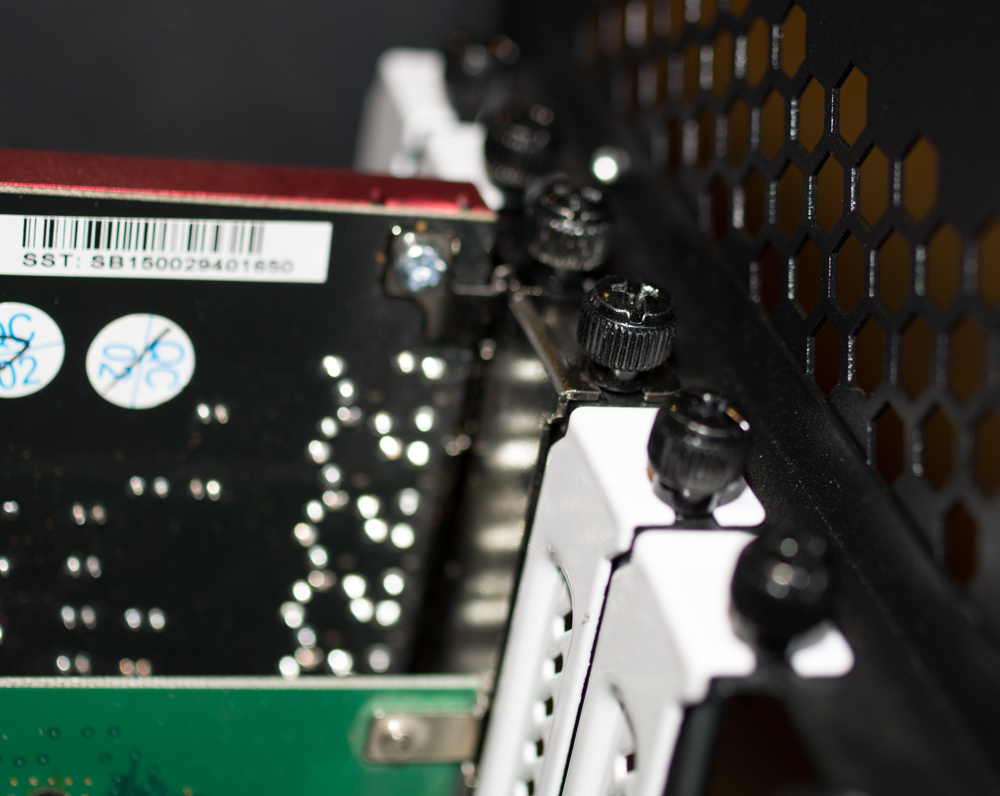

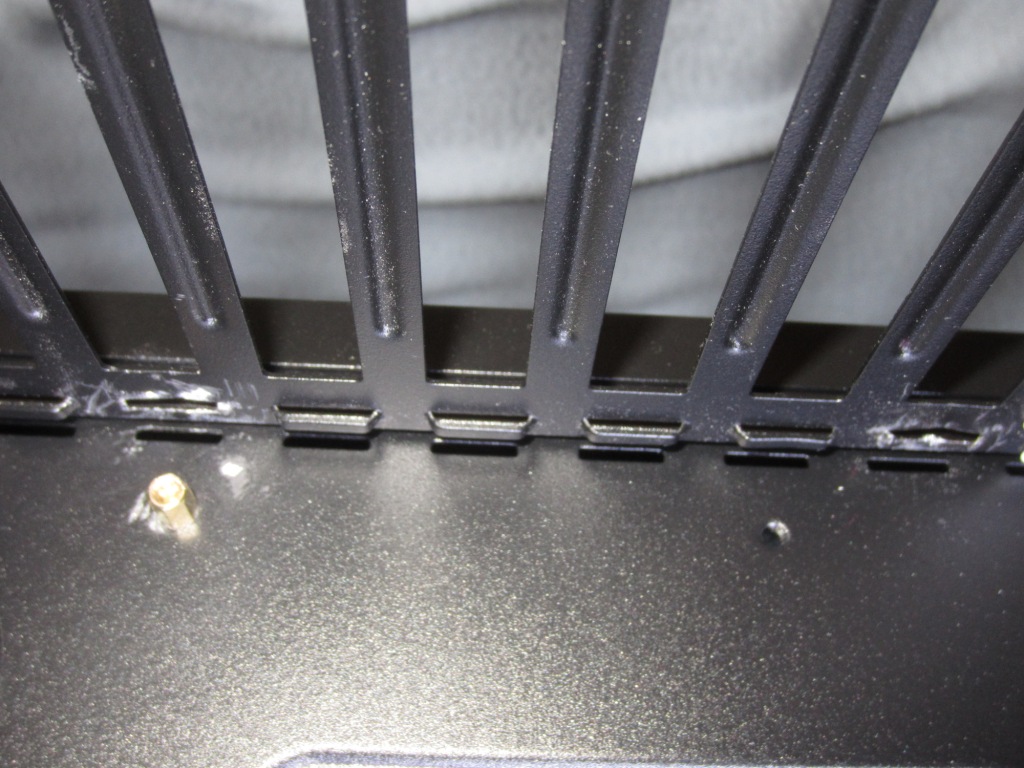

Bild 3: Slotblechverschraubung der TV Karte.
Zur Veranschaulichung, wenn die Karte ohne mechanische Spannung mit Hilfe des Slot-Bleches montiert wurde, d.h. der 90° Winkel sitzt und die Schraube festgezogen wurde, gab es z.T. keinen elektrischen Kontakt mit den PCIe bzw. PCI Slots.
Dies ist mein erstes Fractal Design Gehäuse und es kann ja sein, daß ich einen Fehler bei der Montage gemacht hab. Vielleicht gibt es ja noch mehr Leute, die dieses Problem kennen. Die Frage ist nun, handelt es sich um einen Montagefehler meinerseits oder ist das Gehäuse nicht in Ordnung?
So wie es aussieht, bin ich nicht allein mit dem Thema, es gibt noch andere Threads dazu, allerdings konnte ich bis jetzt nichts dazu im FD Forum finden.
https://www.computerbase.de/forum/threads/problem-mit-fractal-define-xl-r2.1189880/
Leider ist der Zug für dieses Wochenende abgefahren, so werde ich mir am Montag 10 mm Abstandshalter besorgen und ausprobieren.
Vielen Dank & schönes Wochenende!
Grüße
Oli
vorgestern kam mein lang erwartetes Define XL R2 und heute sollte es losgehen. Der Umzug meines Systems aus einem alten Chieftec Dragon in das neue Define XL R2. Nachdem ich alle Komponenten aus dem alten Gehäuse entfernt hatte, war das Mainboard im neuen XL R2 schnell mit Hilfe der mitgelieferten Schrauben und M/B stand offs (Abstandshalter) montiert. Diese haben etwa 6.5 mm Höhe. Anschließend wollte ich eine PCIe Grafikkarte sowie eine PCIe Soundkarte und eine PCI TV-Karte installieren. Leider mußte ich feststellen, daß die Karten nicht (!) paßten. Keine der Karten paßte in die jeweiligen Steckplätze.
Um der Sache etwas auf den Grund zu gehen und ggf. noch zu einem funktionsfähigen System zu kommen, probierte ich ca. 2 mm längere Abstandshalter für das Mainboard. Dies führte zu einer leichten Besserung. Dennoch denke ich, daß mit den aktuellen Abständen noch keine sichere elektrische Verbindung der Steckkarten zum Mainboard gegeben ist. Insbesondere die langen Karten (TV & Grafik) machen Probleme, denn diese sitzen lose im Slot, obwohl die Slotbleche ordentlich sitzen und verschraubt sind.
Bild 1: Die TV Karte, Slotblech ist festgeschraubt, das Blech sitzt auch in der vorgesehenen Fassung. Mit etwas Druck versinkt die Karte auch im PCI Slot, allerdings verbiegt sich dabei das Slotblech und u.U. rutscht die Karte auch wieder aus dem Slot. Hier habe ich schon die 2 mm höheren Abstandhalter für das Mainboard verwendet.
Bild 2: Die Grafikkarte im obersten PCIe Slot. Es sieht aus also ob alle Pins Kontakt hätten, tatsächlich sitzt die Karte aber locker! Wie bei der TV Karte sind hier auch schon die 2 mm höheren Abstandshalter verbaut.

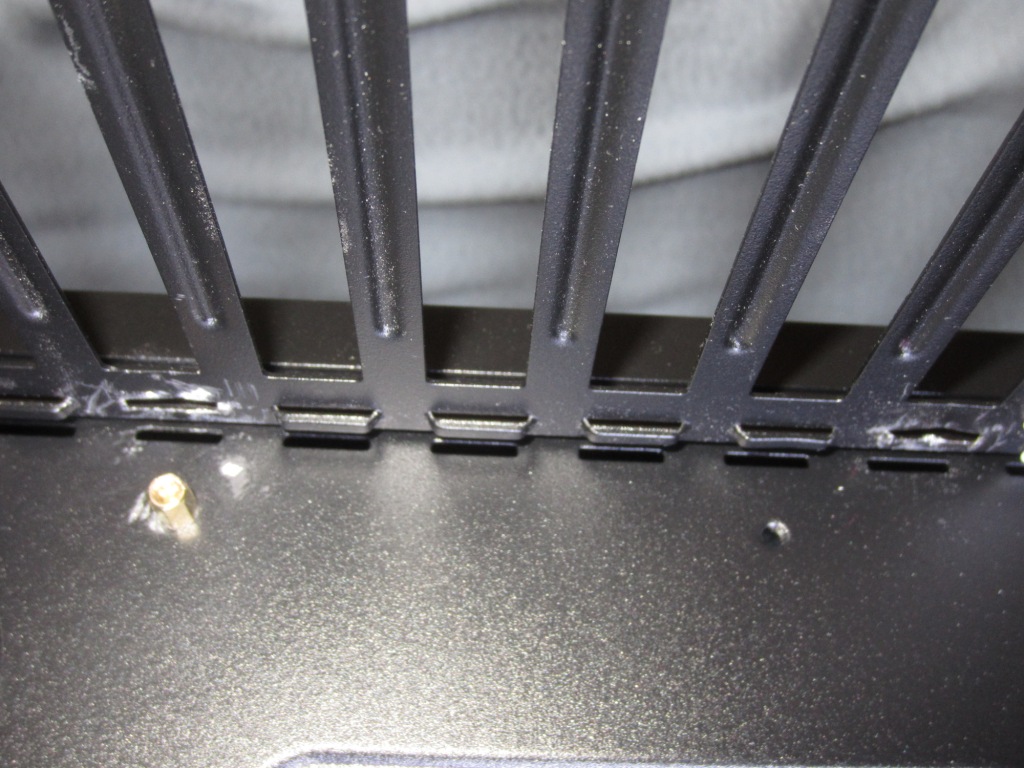

Bild 3: Slotblechverschraubung der TV Karte.
Zur Veranschaulichung, wenn die Karte ohne mechanische Spannung mit Hilfe des Slot-Bleches montiert wurde, d.h. der 90° Winkel sitzt und die Schraube festgezogen wurde, gab es z.T. keinen elektrischen Kontakt mit den PCIe bzw. PCI Slots.
Dies ist mein erstes Fractal Design Gehäuse und es kann ja sein, daß ich einen Fehler bei der Montage gemacht hab. Vielleicht gibt es ja noch mehr Leute, die dieses Problem kennen. Die Frage ist nun, handelt es sich um einen Montagefehler meinerseits oder ist das Gehäuse nicht in Ordnung?
So wie es aussieht, bin ich nicht allein mit dem Thema, es gibt noch andere Threads dazu, allerdings konnte ich bis jetzt nichts dazu im FD Forum finden.
https://www.computerbase.de/forum/threads/problem-mit-fractal-define-xl-r2.1189880/
Leider ist der Zug für dieses Wochenende abgefahren, so werde ich mir am Montag 10 mm Abstandshalter besorgen und ausprobieren.
Vielen Dank & schönes Wochenende!
Grüße
Oli
