Der Retro-Hardware Bilderthread

[d2boxSteve]

@RetroRolf : schick, schick, ich bin ja ein Fan von Dual-CPU Setups.

Ich hab meine 2 langsamsten (die 2x Dual Pentium 3) bereits vorgestellt, heute Nachmittag oder morgen kommen die nächsten dran, ein Dual Athlon MP und ein Dual Opteron ...



[RetroRolf]

Dual Opteron so.940 hab ich auch was



[24784ds]

@andi_sco und @_chiller_ 400MHz beim Speicher sollten passen, denn dafür sind die verbauten Chips zumindest spezifiziert. Da die P690 auch mehr Monitore (bis zu 4 bei entsprechendem Modell) sowie mit teils höherer Auflösung (analog) ansprechen kann, gehe ich davon aus, dass der GPU Takt etwas angehoben wurde. Hier und da liest man etwas von 576 MHz, aber eine Bestätigung konnte ich dafür nicht finden und das erscheint mir auch viel zu hoch, dafür ist das Parhelia-LX Design nicht ausgelegt. Wahrscheinlicher sind eher zwischen 250-300MHz. Der nachfolgenden M-Serie werden 250MHz bei der GPU nachgesagt (ebenfalls 90nm).



[andreasdie]

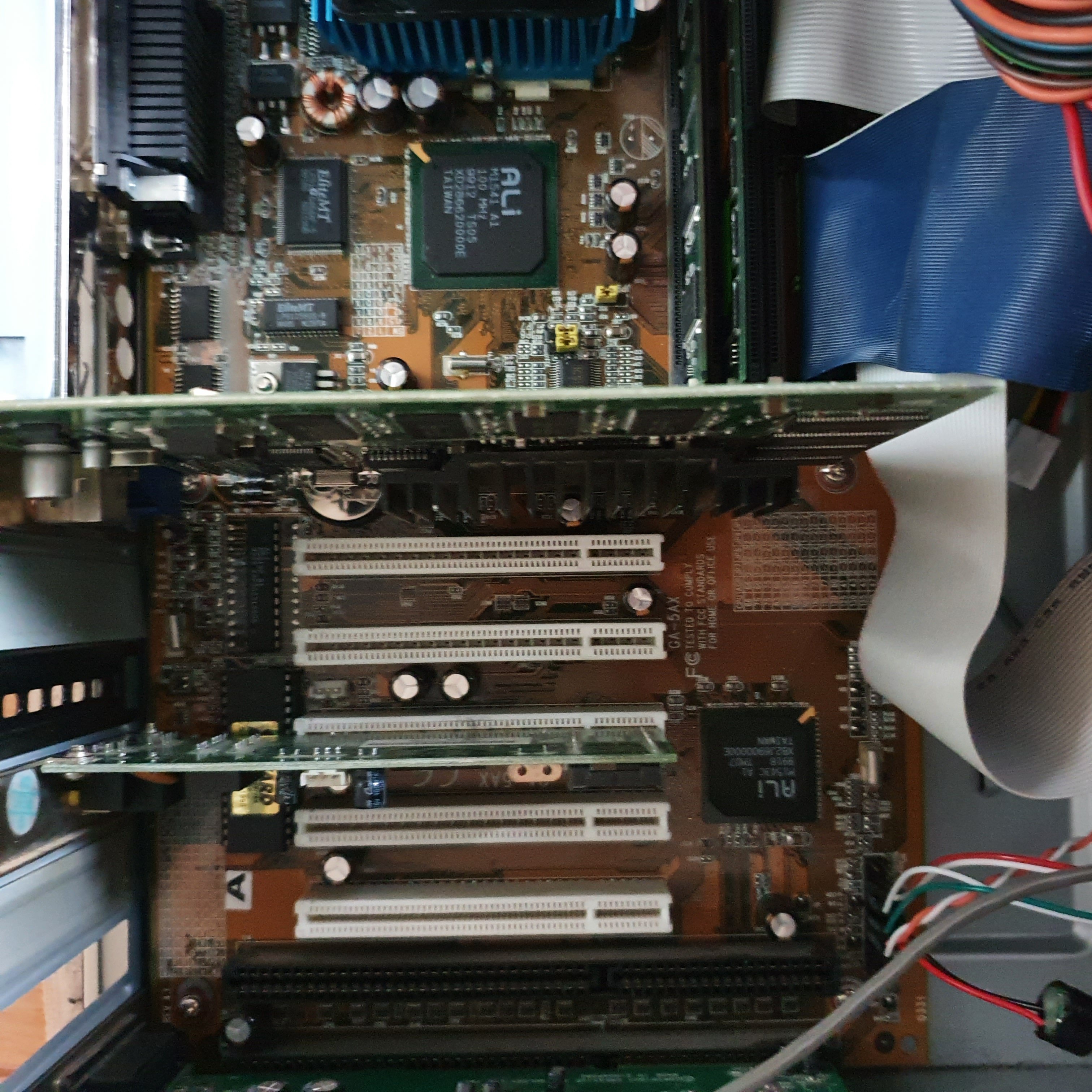

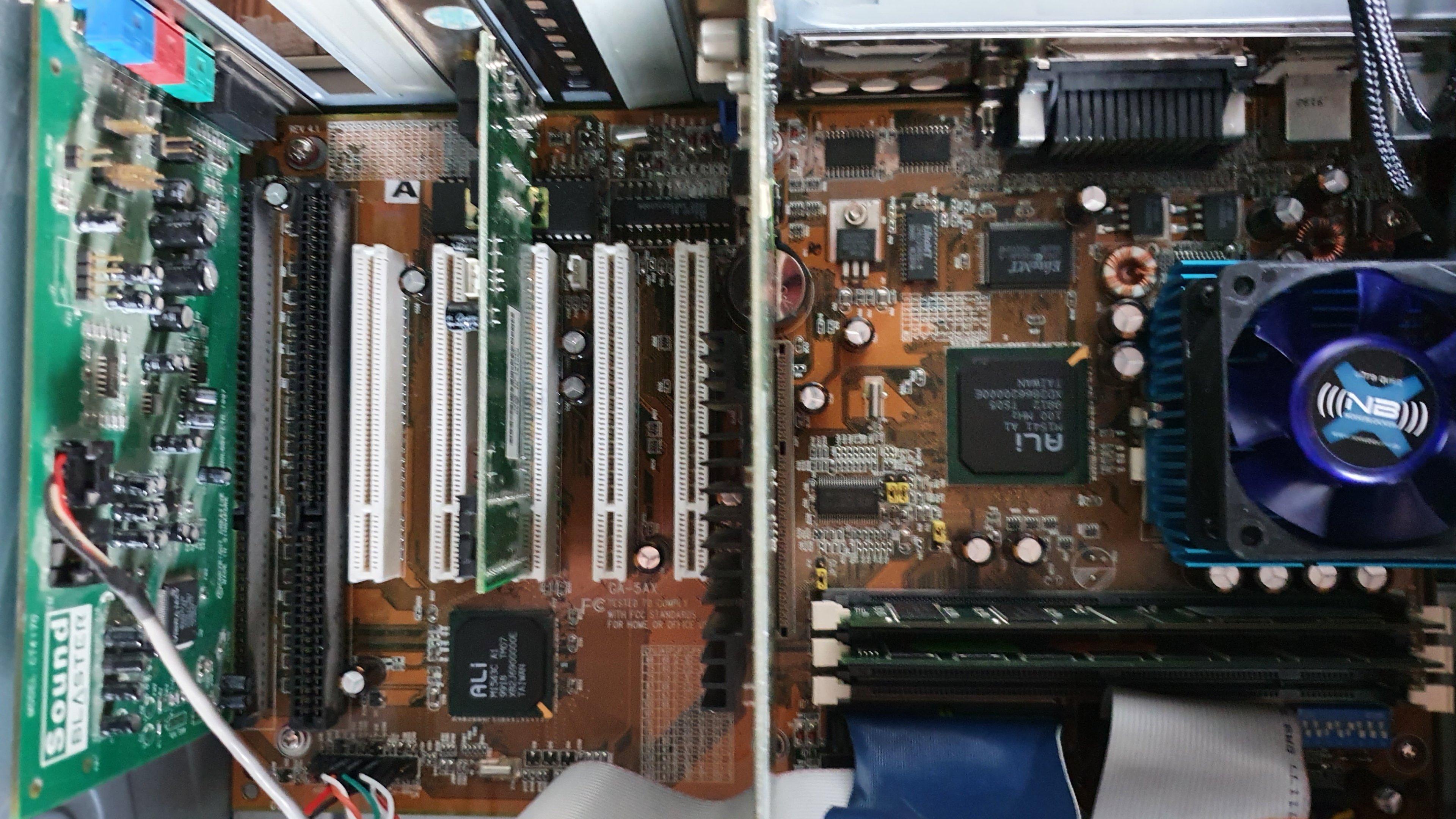

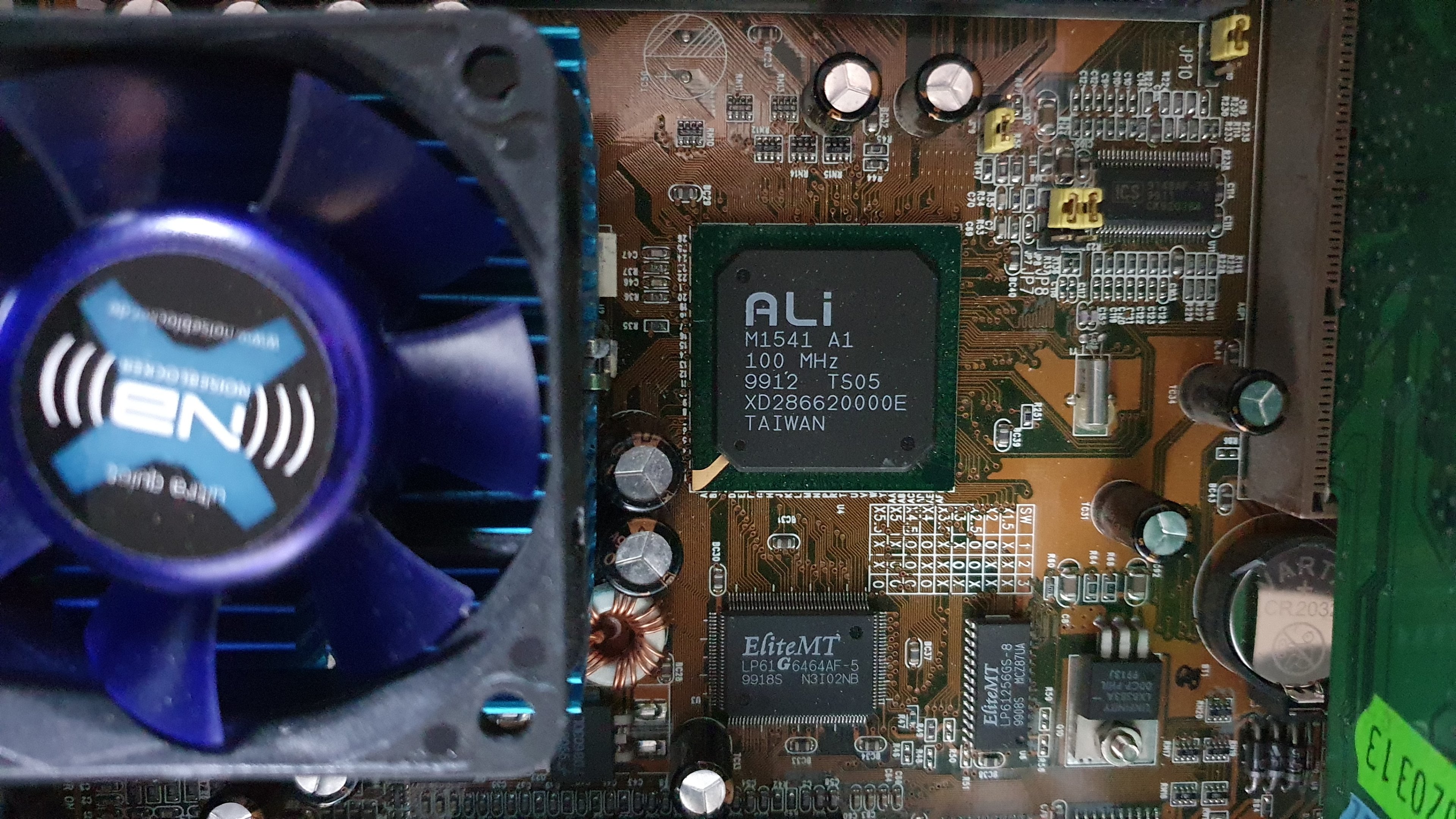

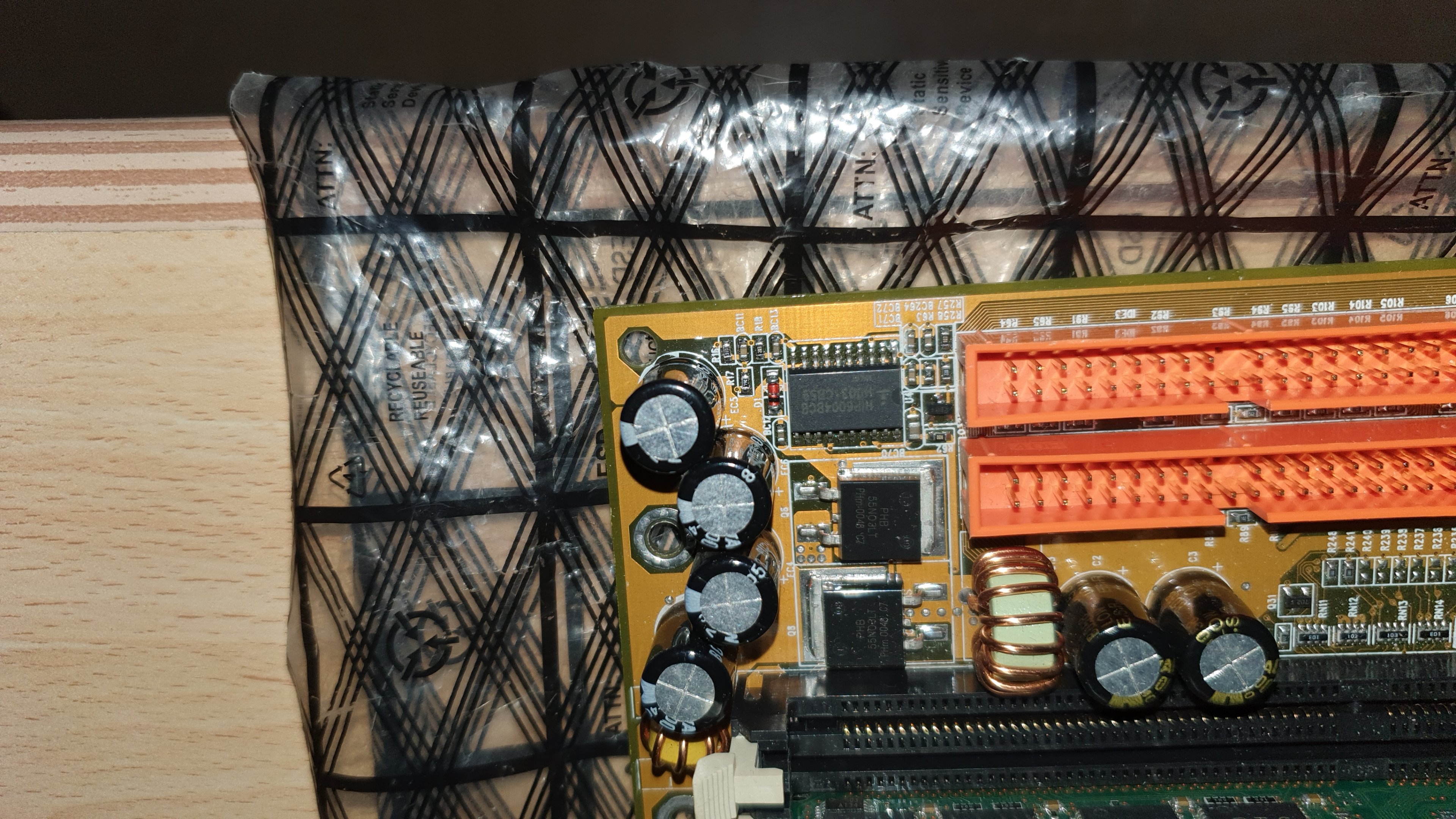

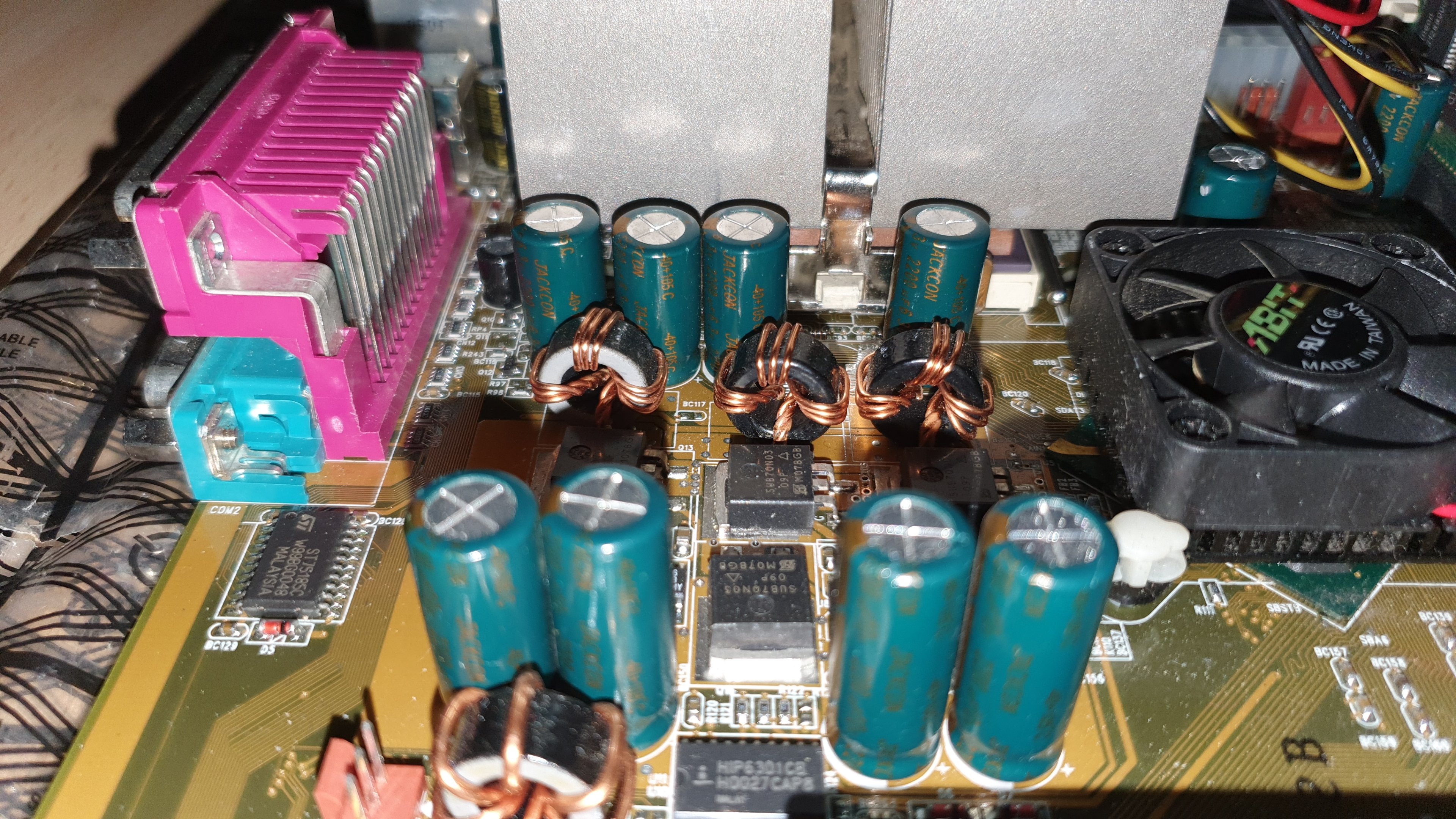

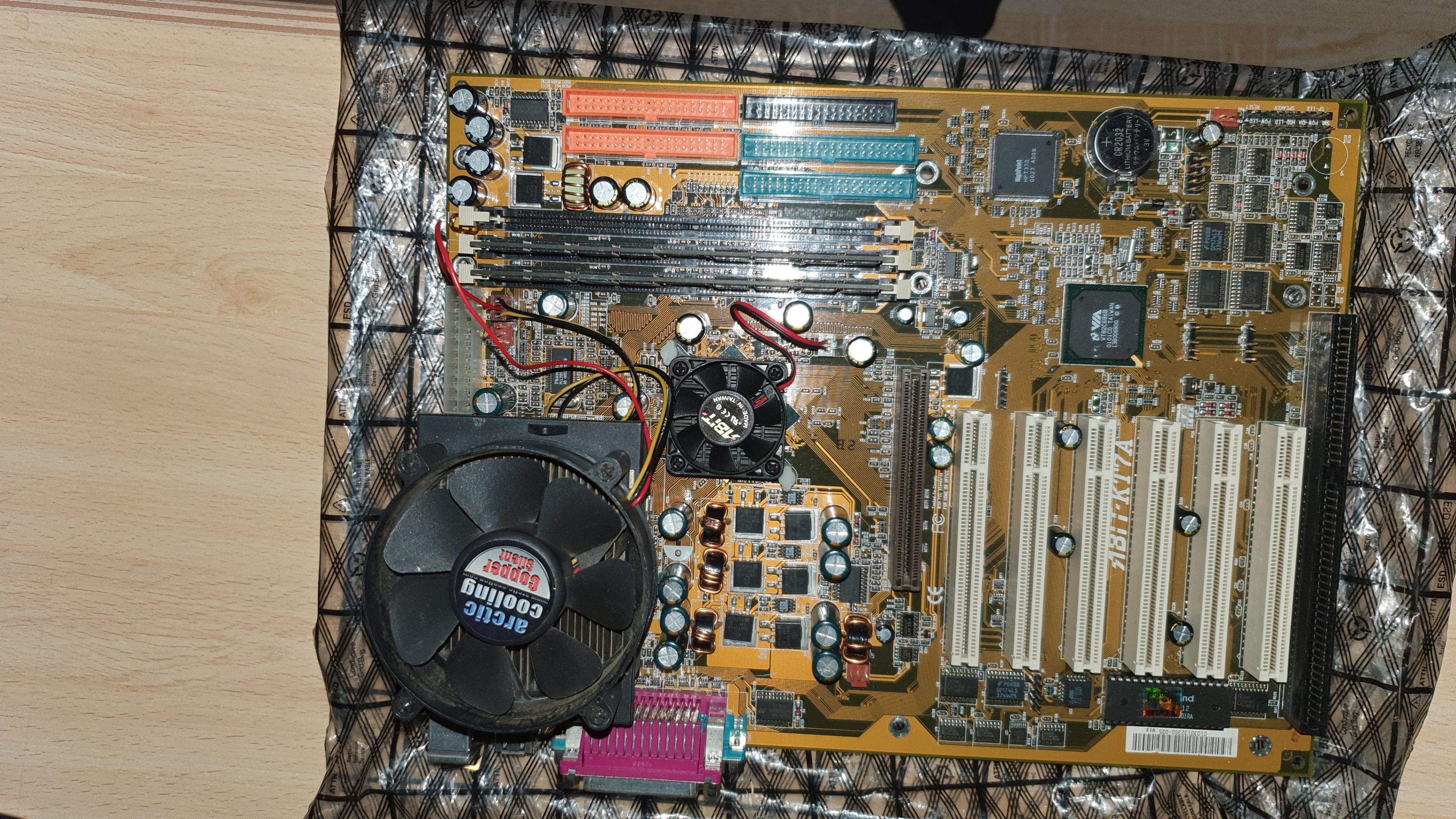

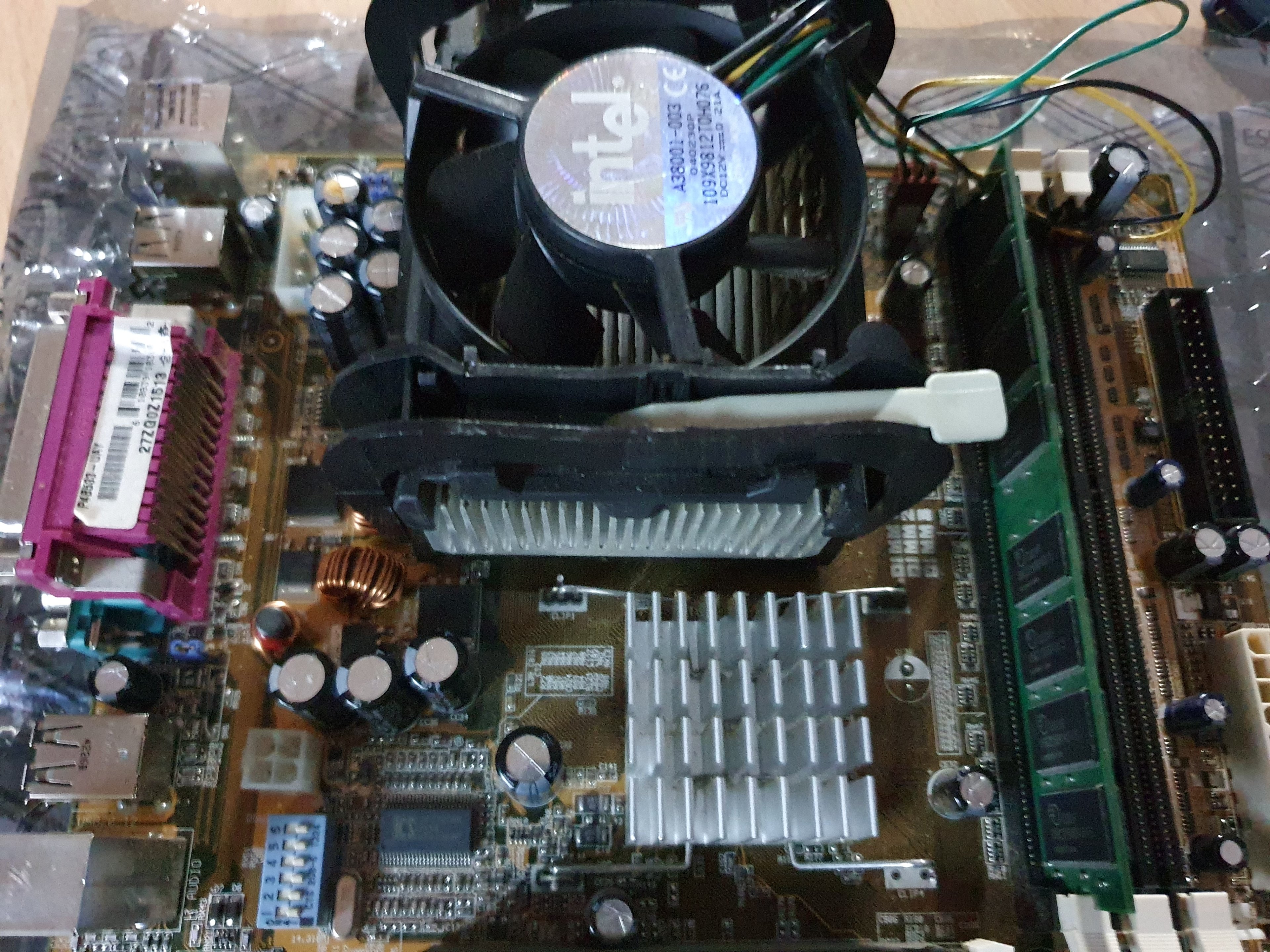

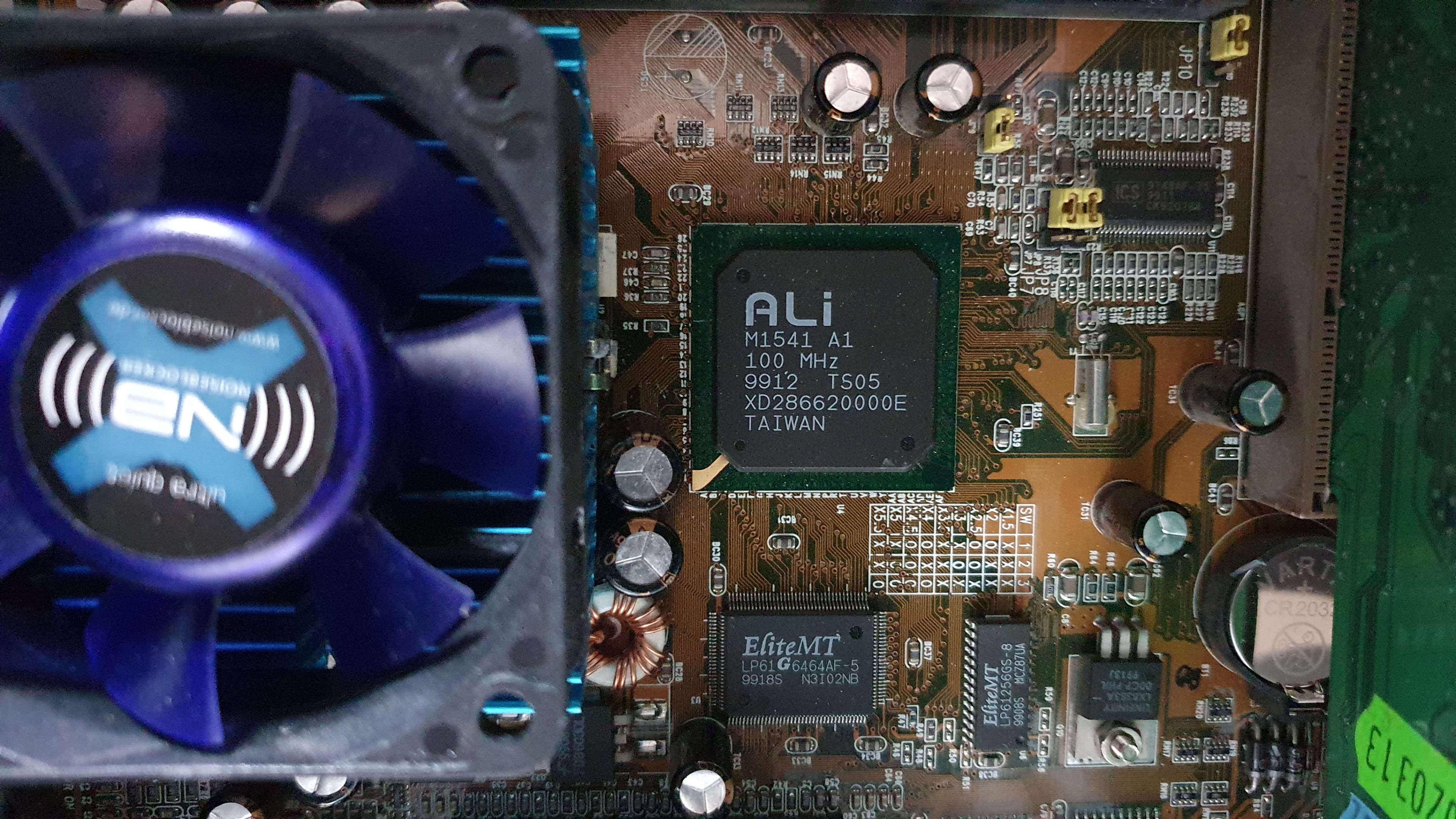

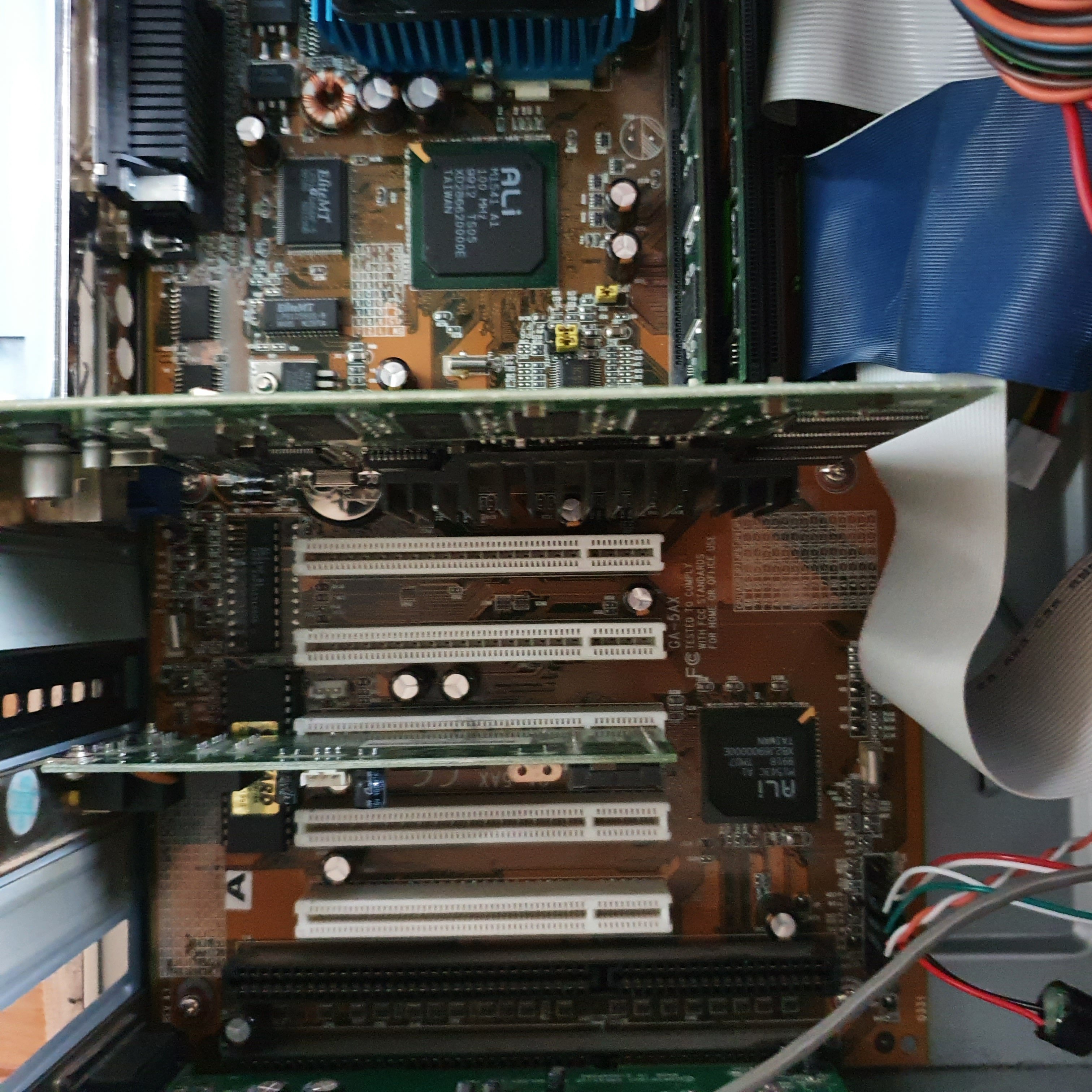

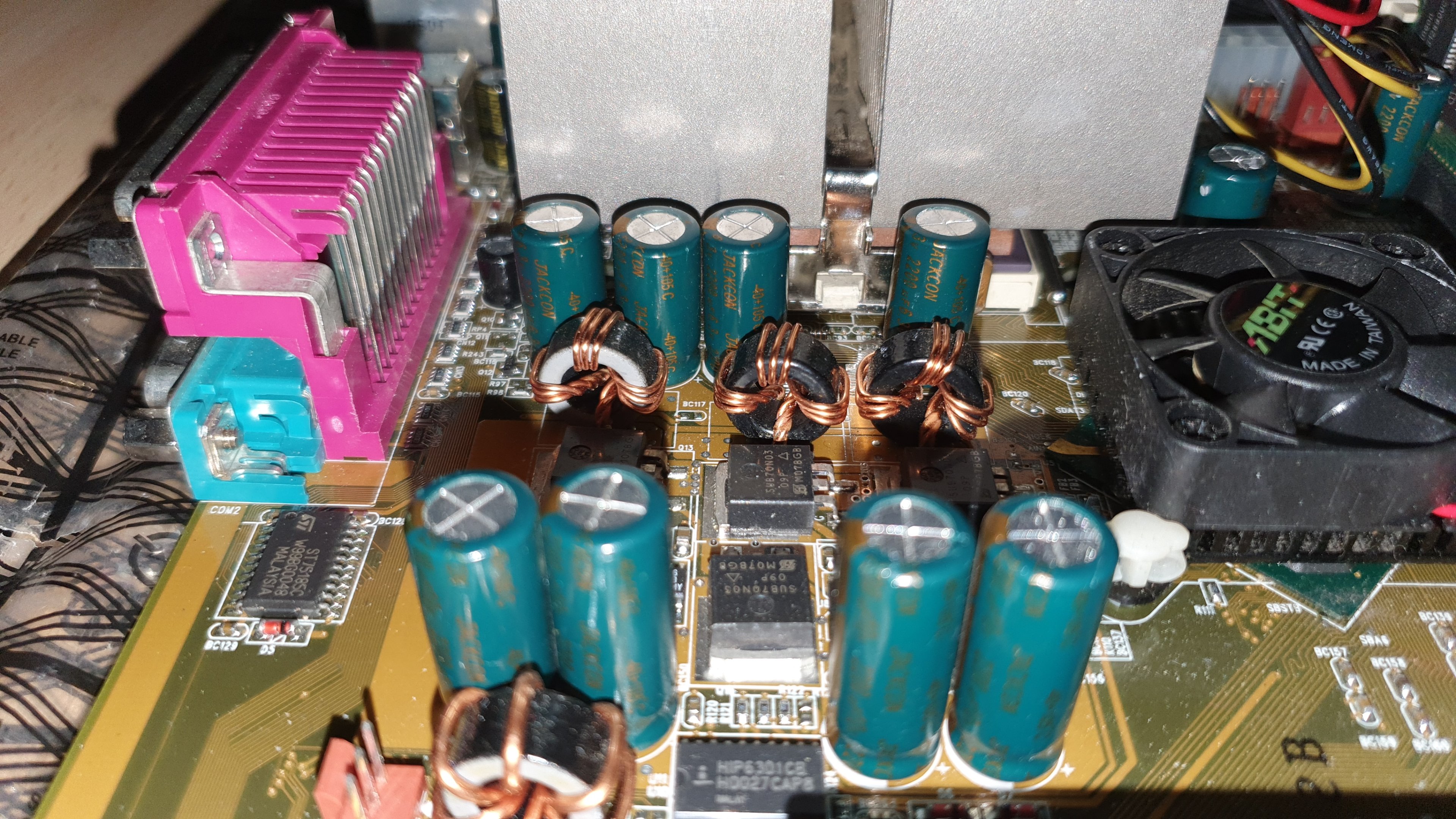

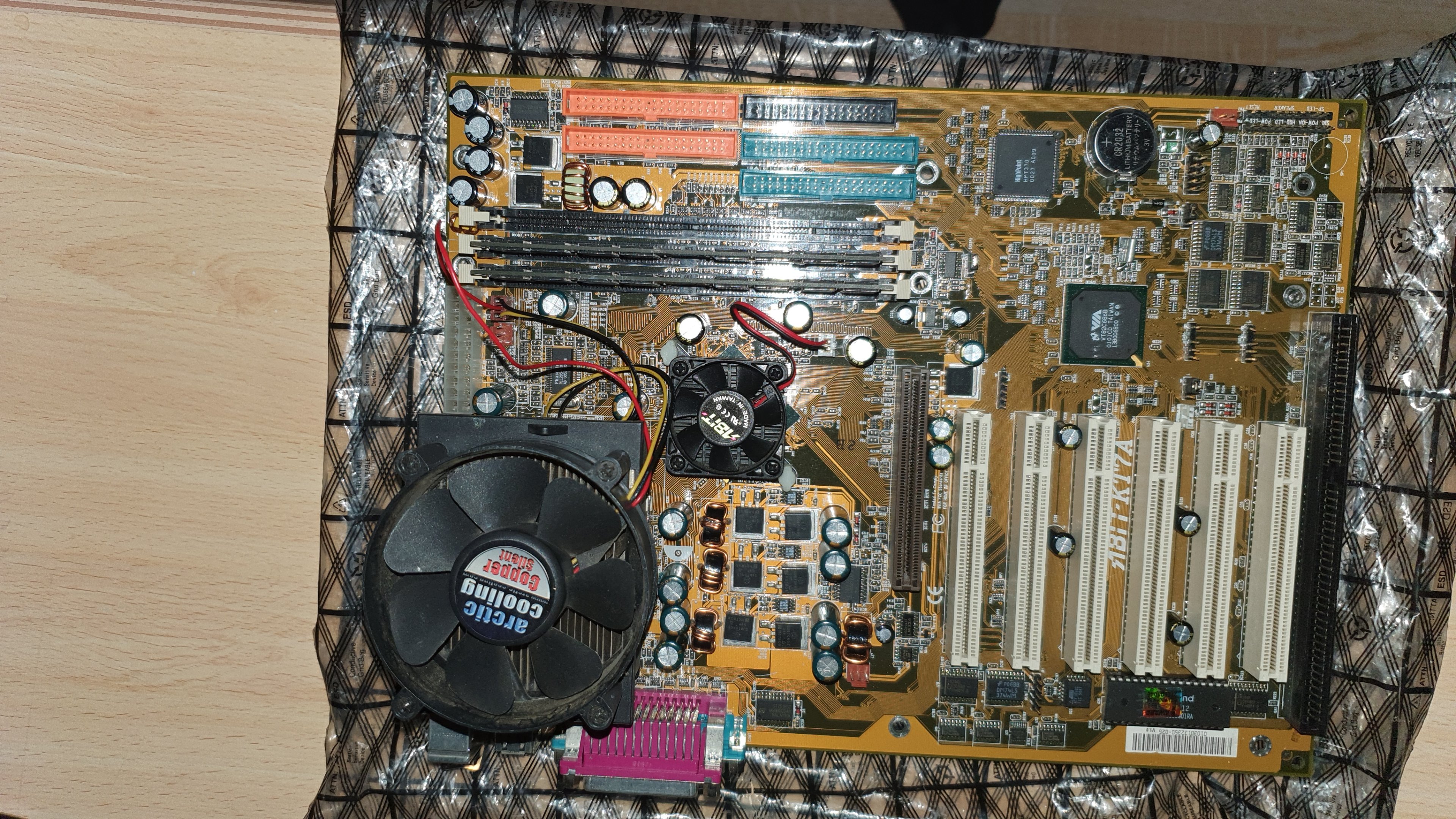

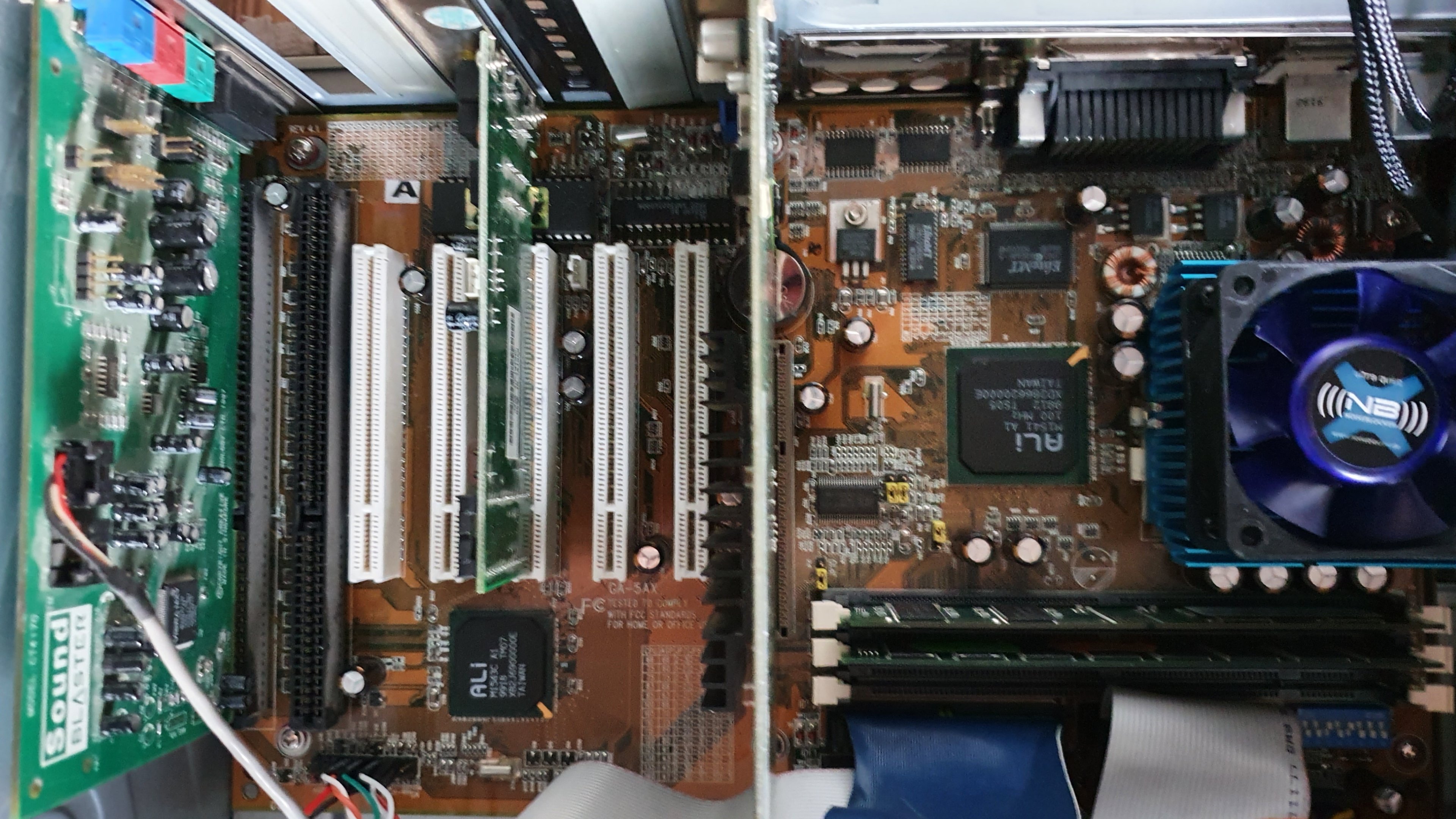

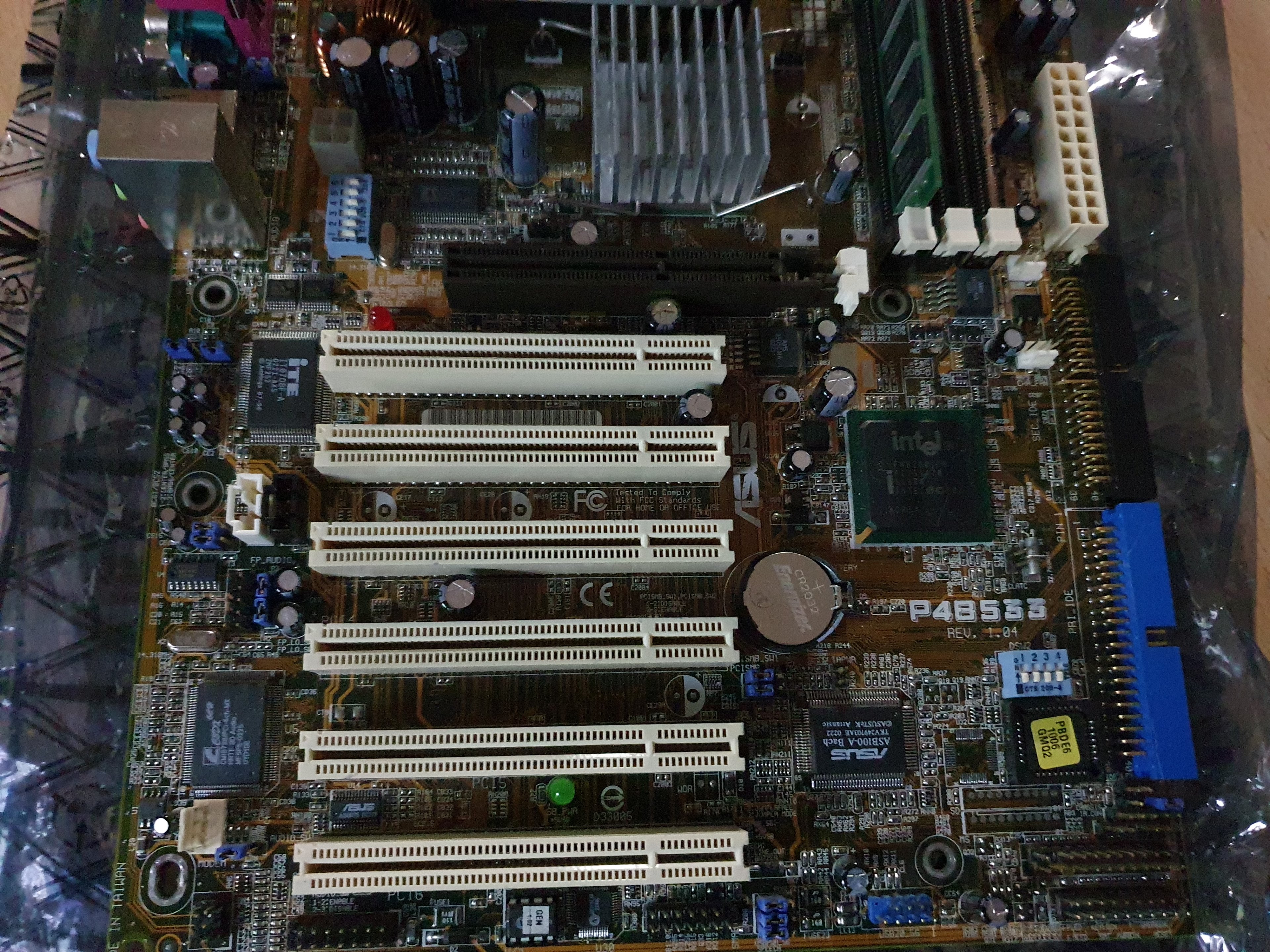

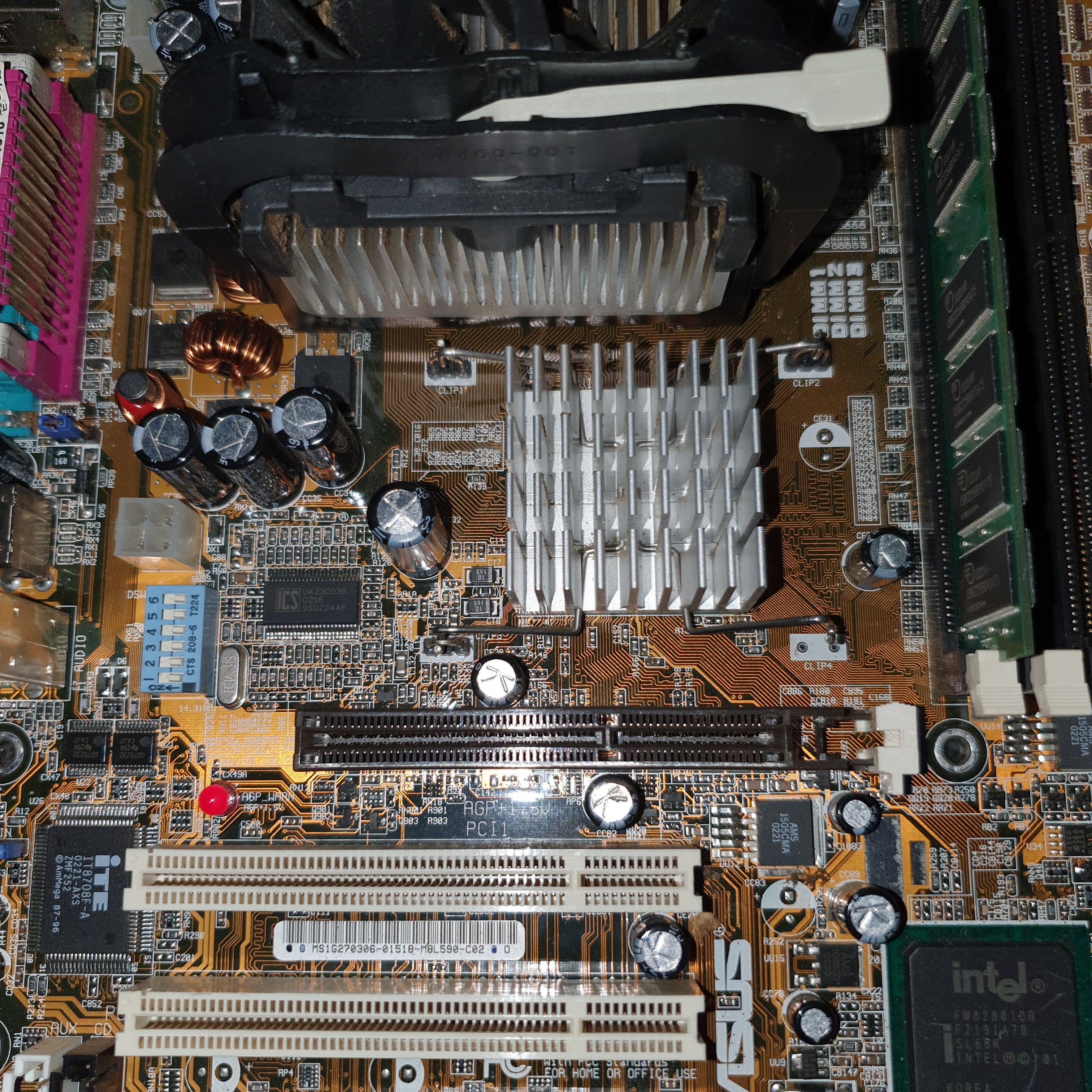

ich habe mal versucht,so gut wie ich es kann, Bilder meiner alten Boards zu machen um mal die Kondensatoren zu sehen.
Vielleich erkennt jemand von euch diesbezüglich Schwachstellen
Das momentan eingebaute Gigabyte Board konnte ich nicht so gut fotografieren.






danke



[d2boxSteve]

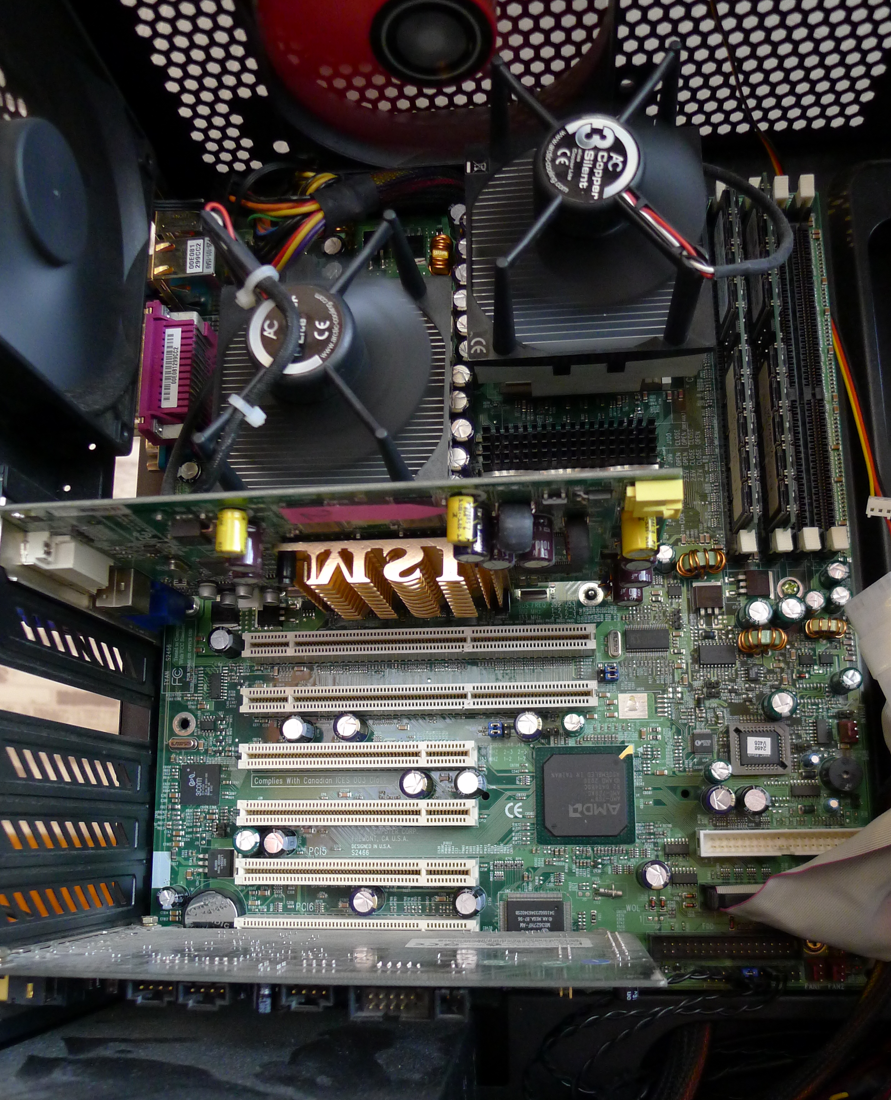

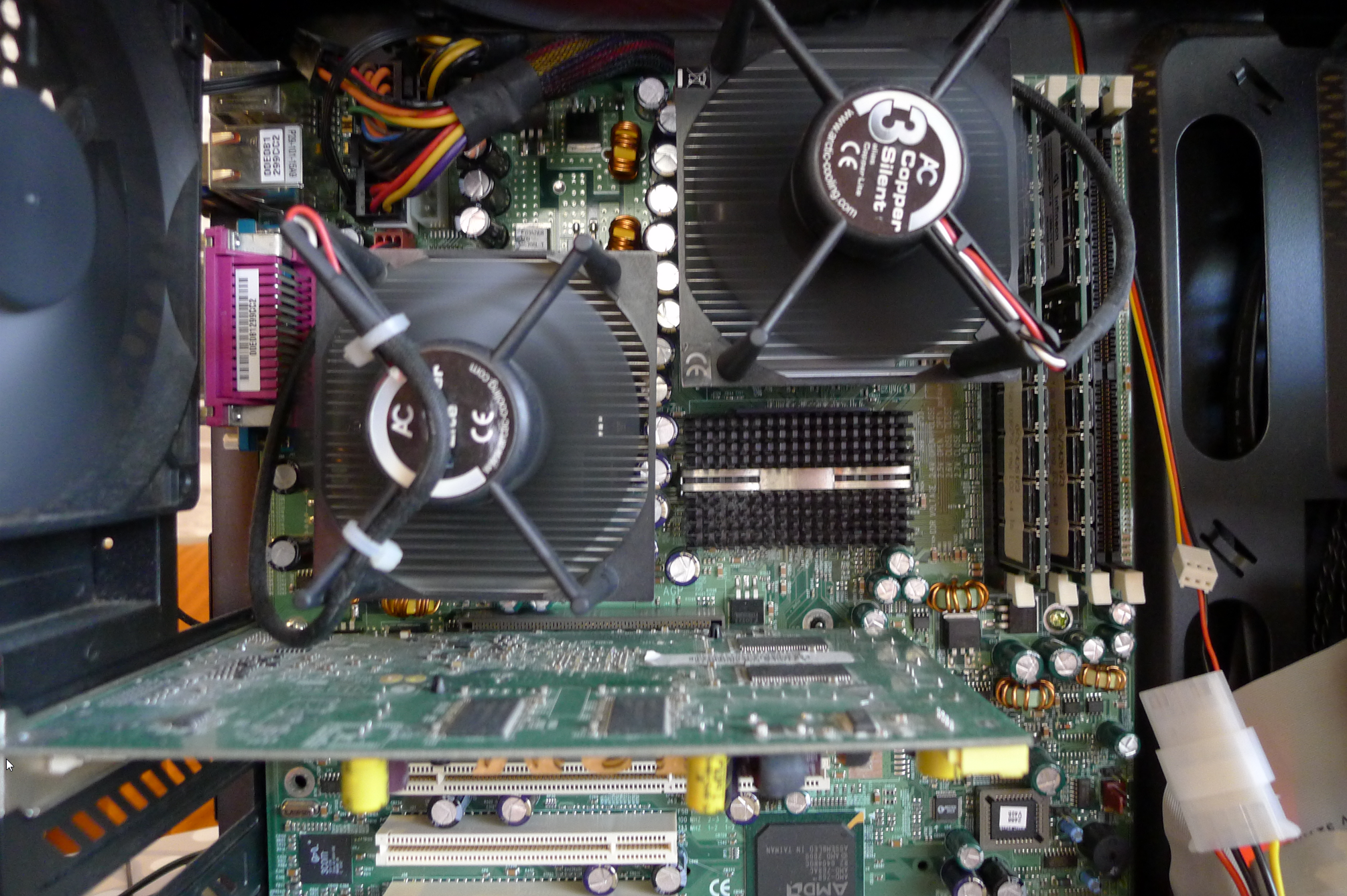

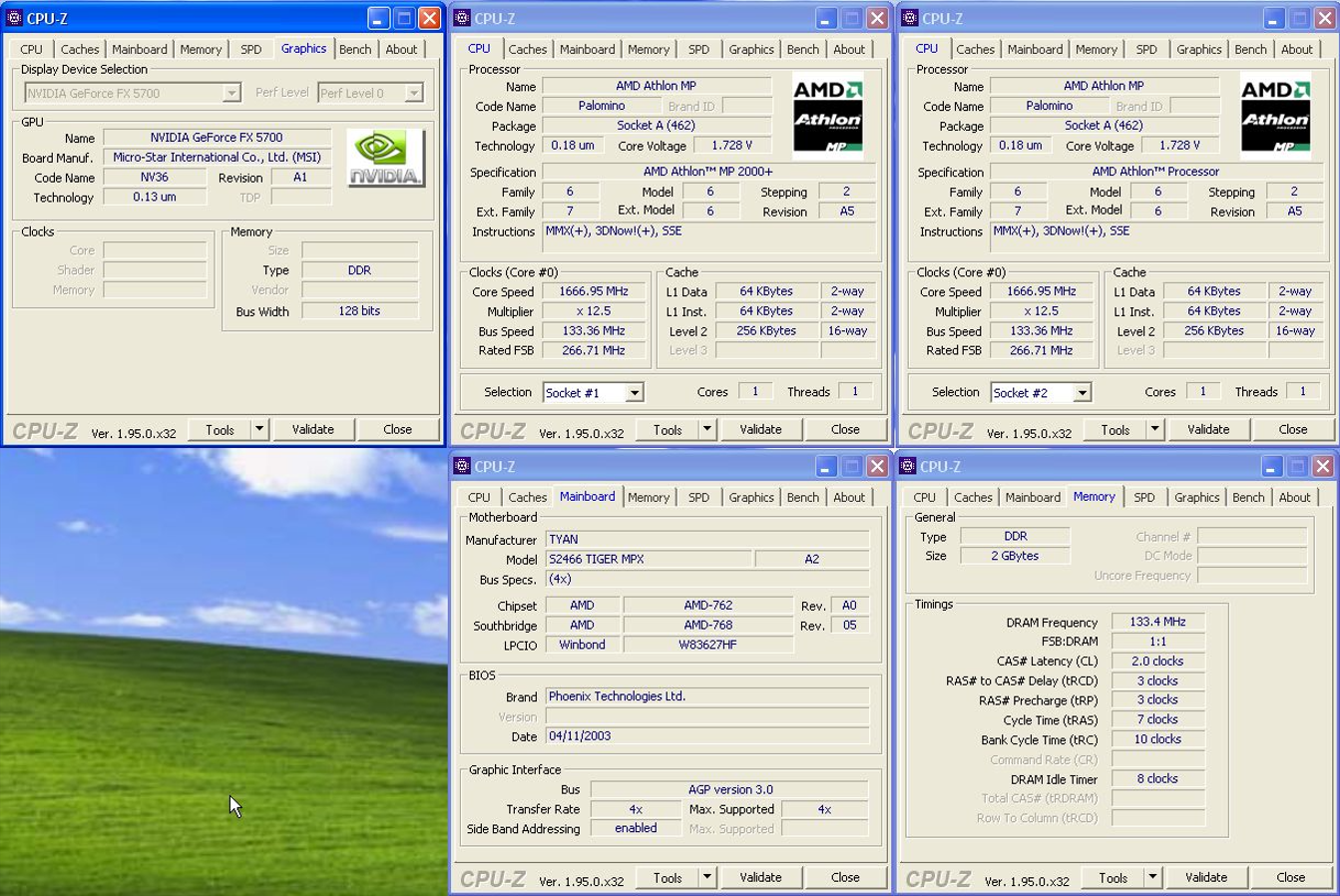

So, hier nun der dual Athlon MP 2000+ auf Tyan S2466 Tiger MPX mit 2GB RAM und der FX 5700 die ich schonmal gezeigt hatte in einem neueren Gehäuse, weil die Belüftung leider benötigt wird:



[d2boxSteve]

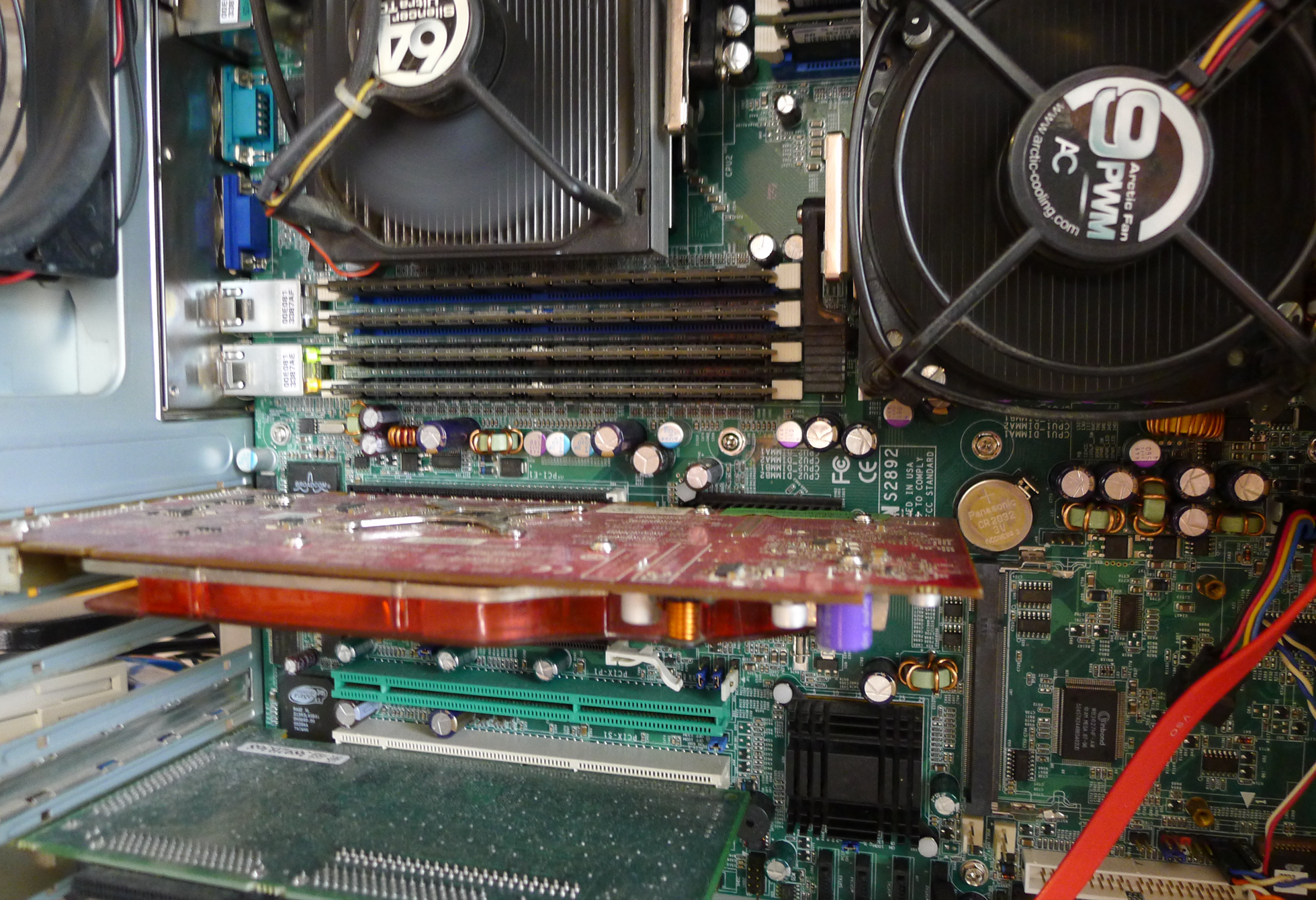

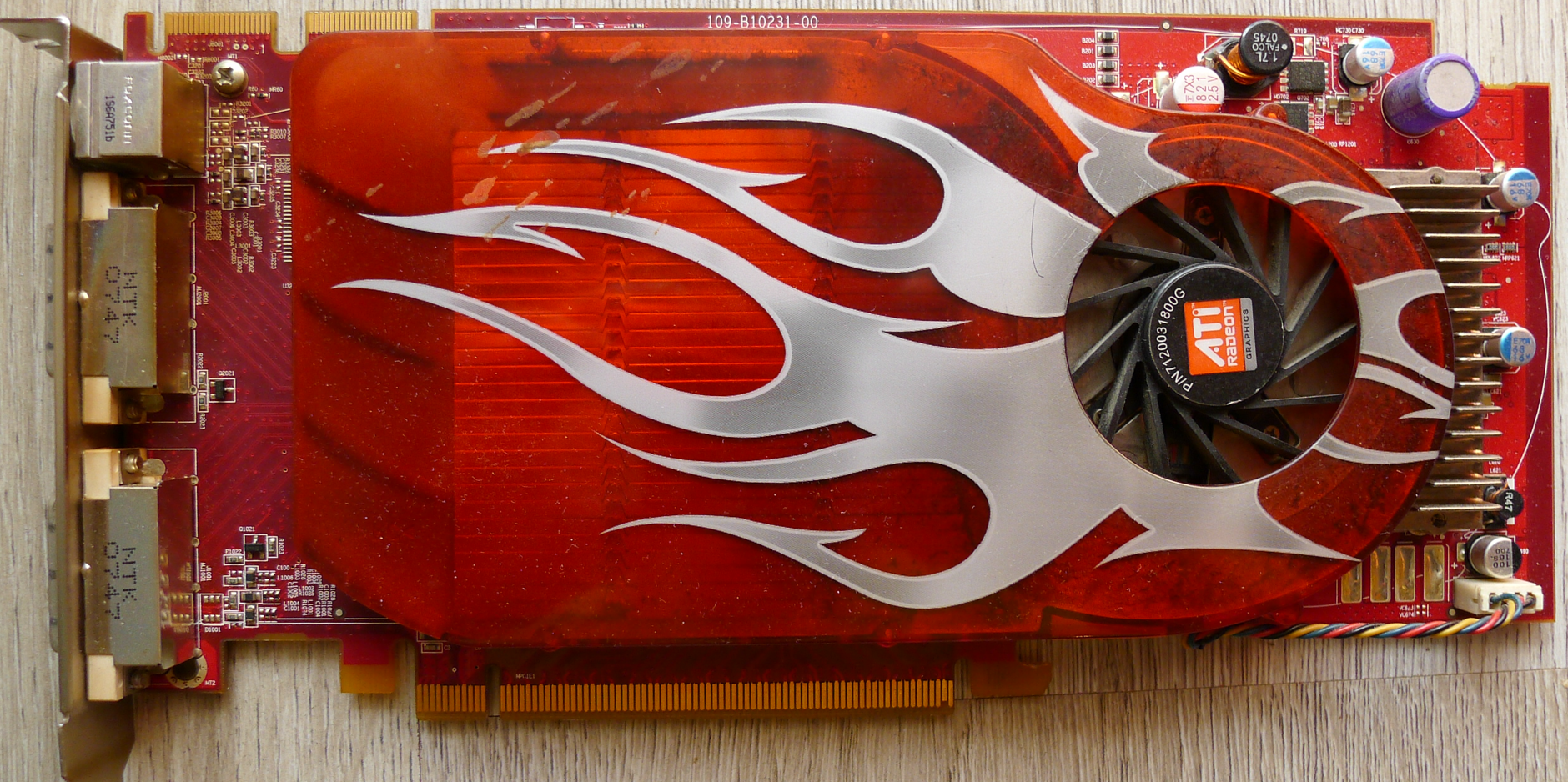

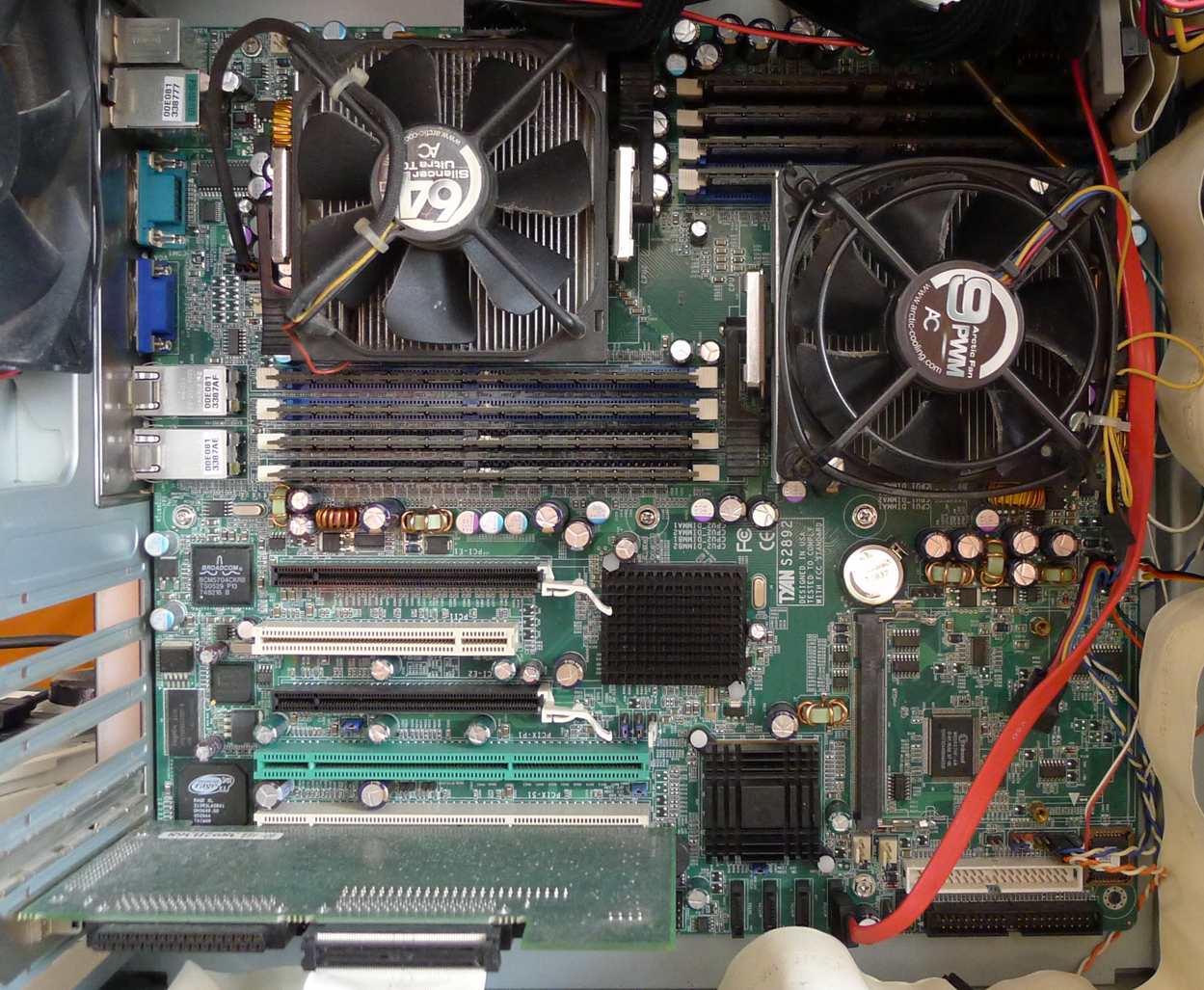

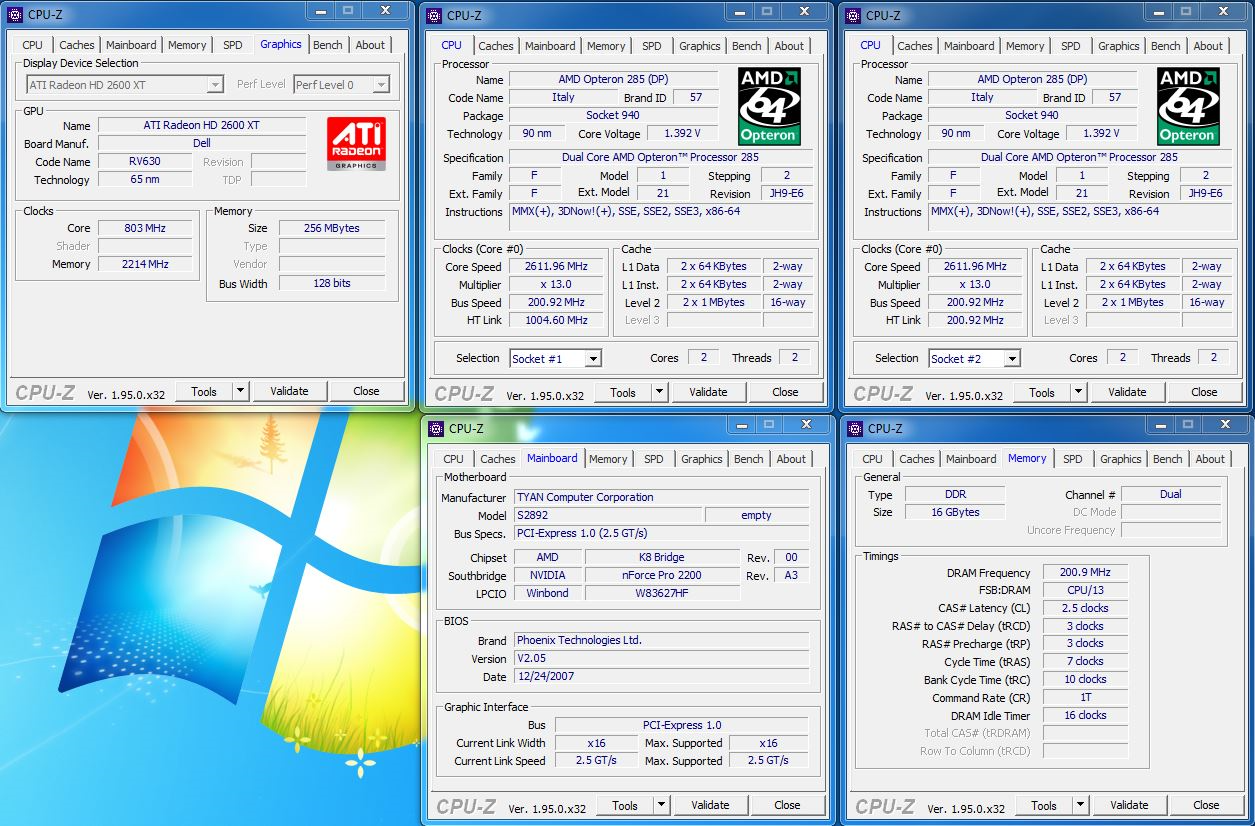

Und hier der Dual Opteron 285 auf Tyan S2892 Thunder K8SE mit 16GB Ram und einer ATI 2600XT:

Ergänzung (23. September 2022)

Oh, grad erst gesehen, die CPU's sind ja noch gar nicht Retro .... die sind von 2009. Die anderen 3 Dual-CPU Kisten die ich hab sind auch erst 11/12 Jahre alt ...



[andi_sco]

die CPU's sind ja noch gar nicht Retro

Wenigstens ist die Radeon HD

Hier und da liest man etwas von 576 MHz

Habe ich auch gesehen, stand dann aber teilweise bei der P650. Kommt mir so vor, als wenn man den Takt "verdoppelt" hat



[andi_sco]

Wo bezieht Ihr eigentlich Original Aufkleber

Alle nur blanke Gehäuse?

Kennt Ihr VGA Kühler mit folgenden Bohrungen:
60mm Diagonal, 45mm Seitenlänge.

Keiner?



[HerrAbisZ]

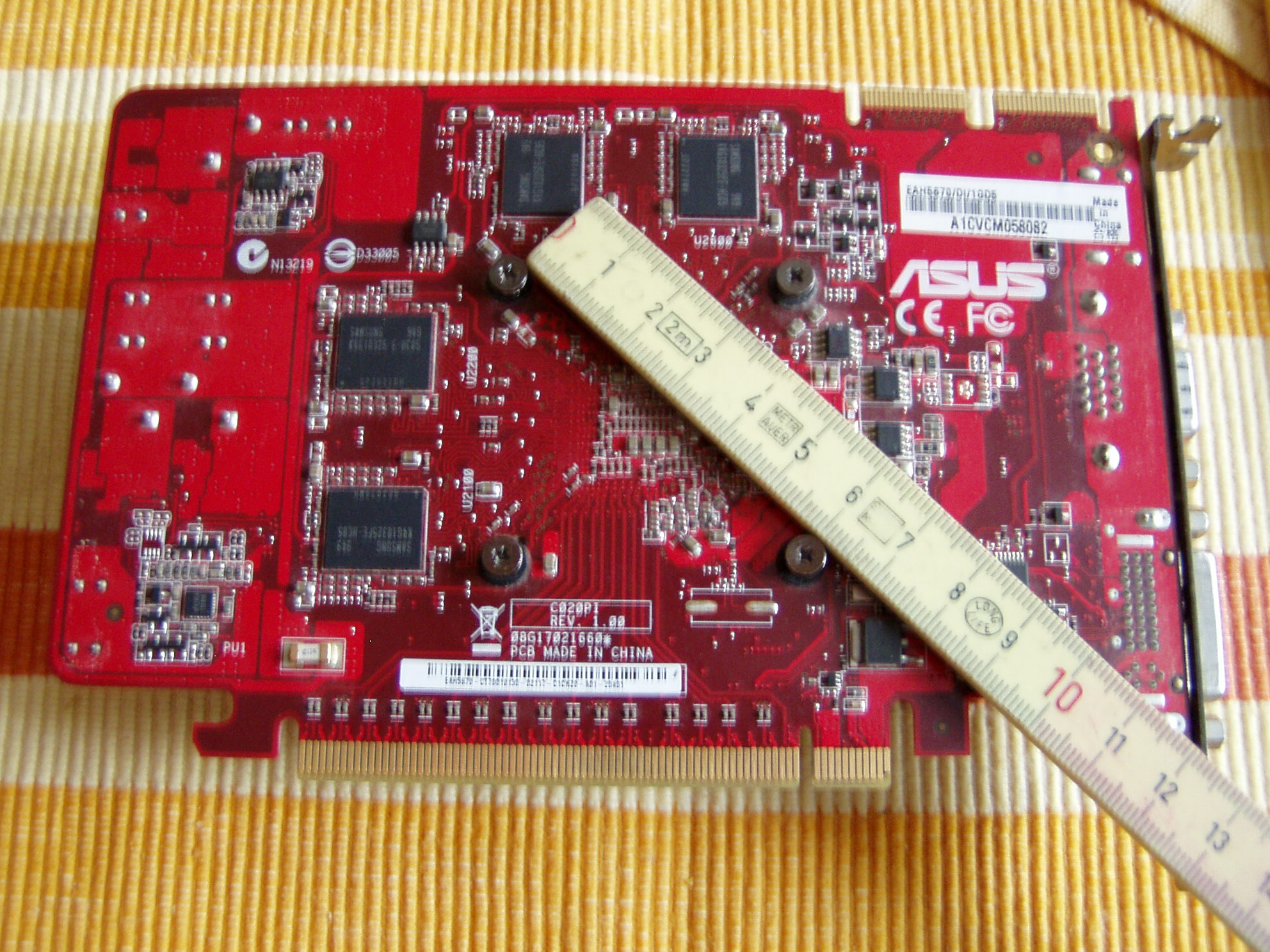

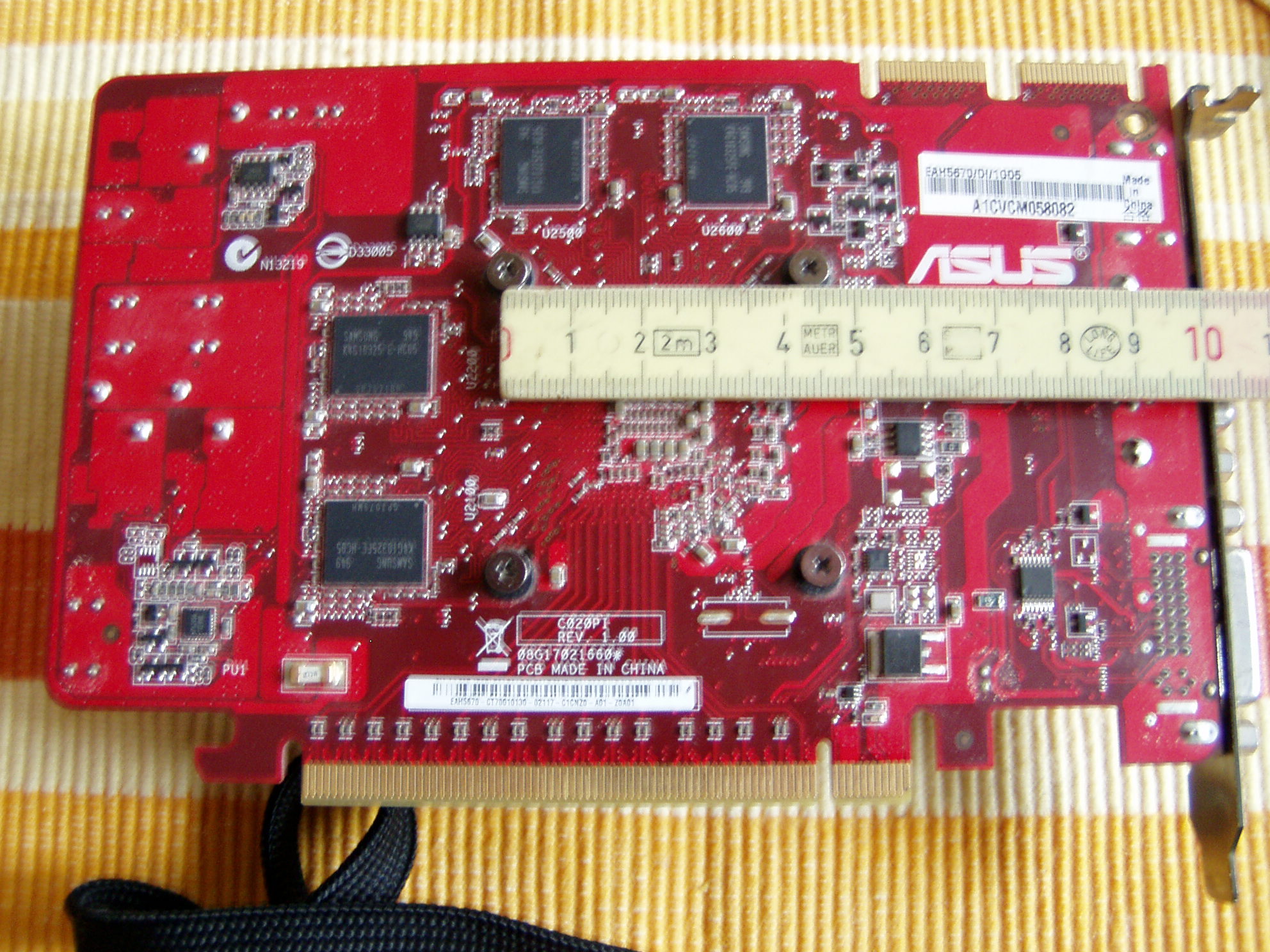

Ich tippe eher auf 43mm

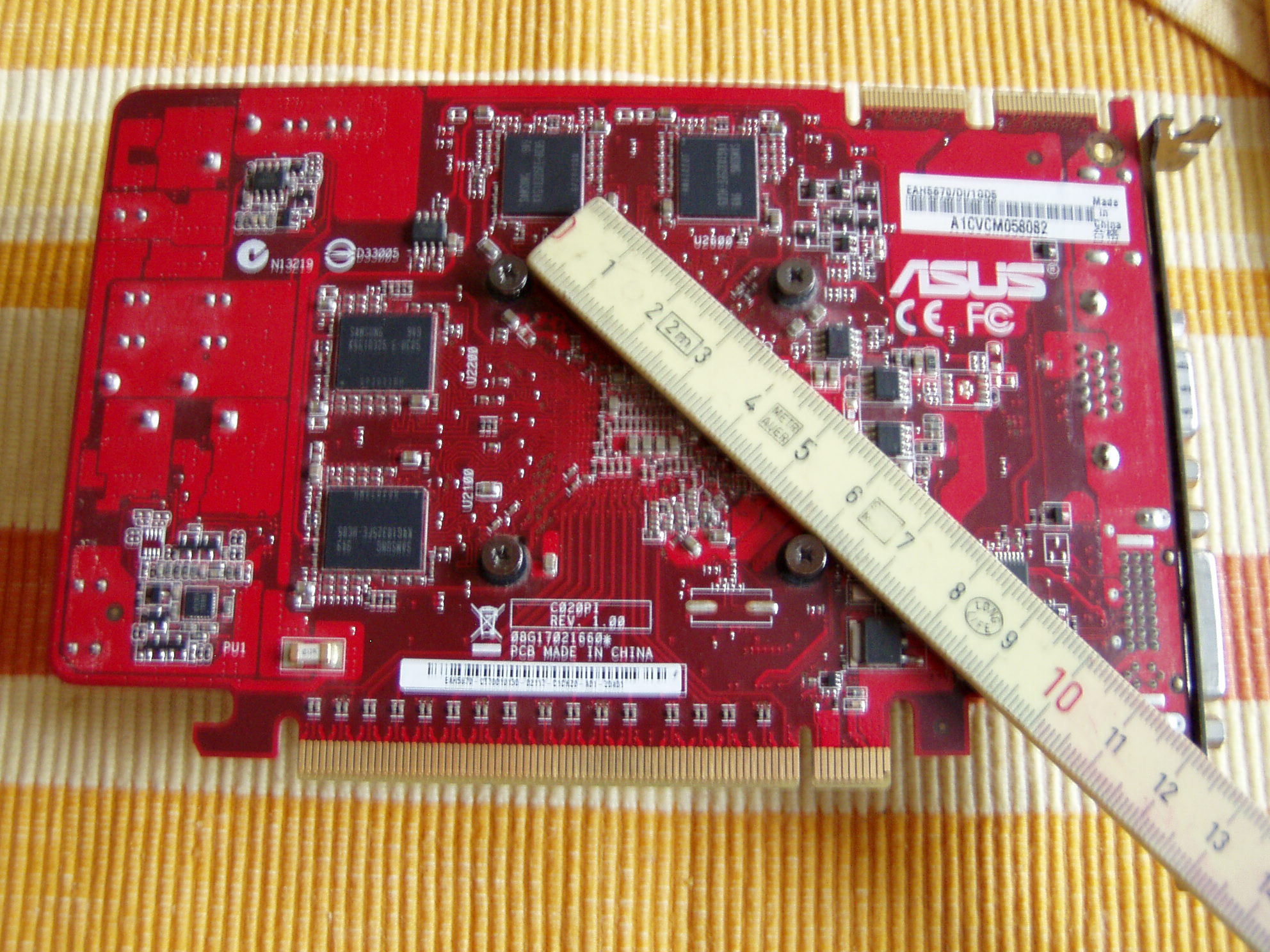

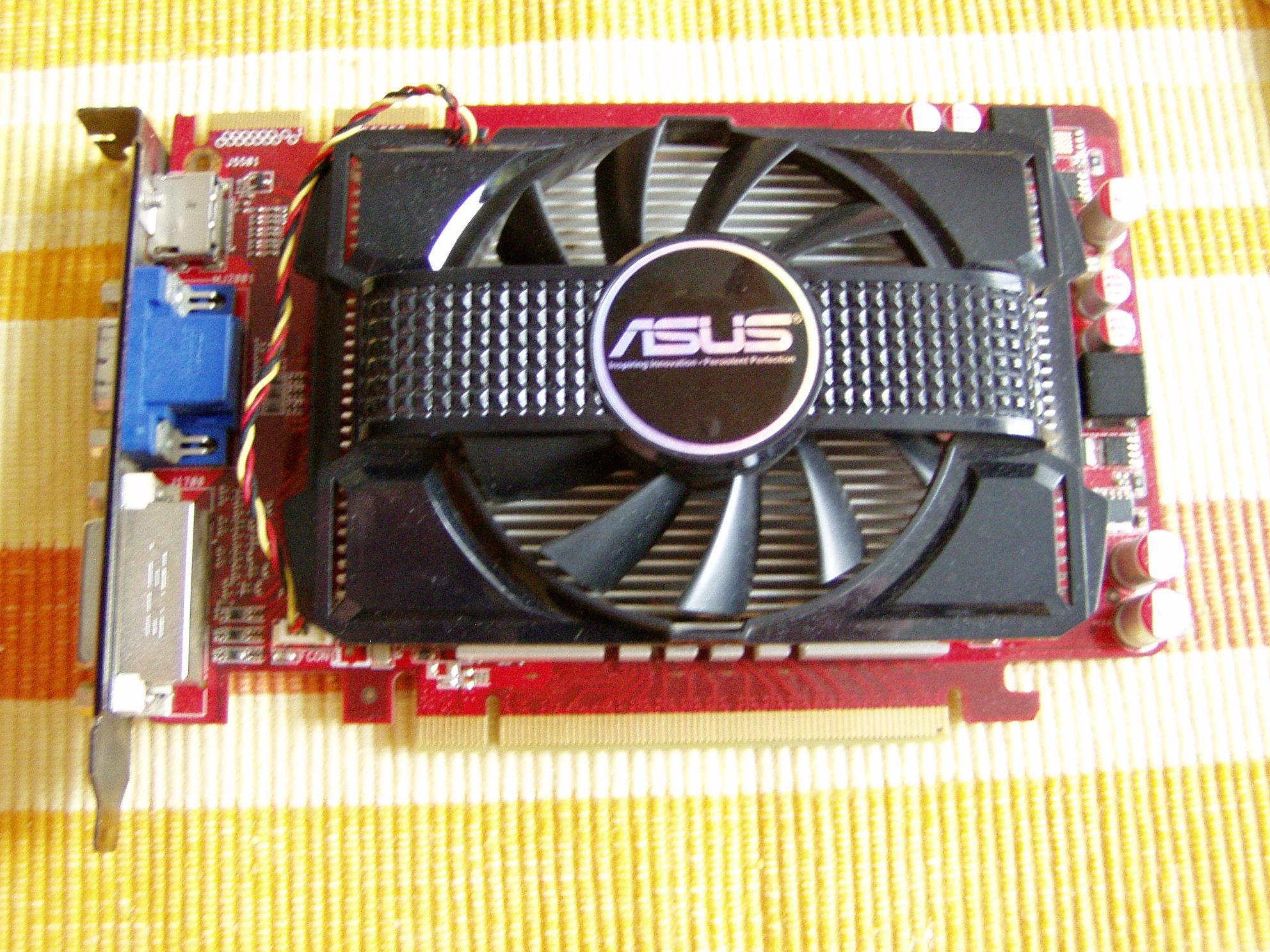

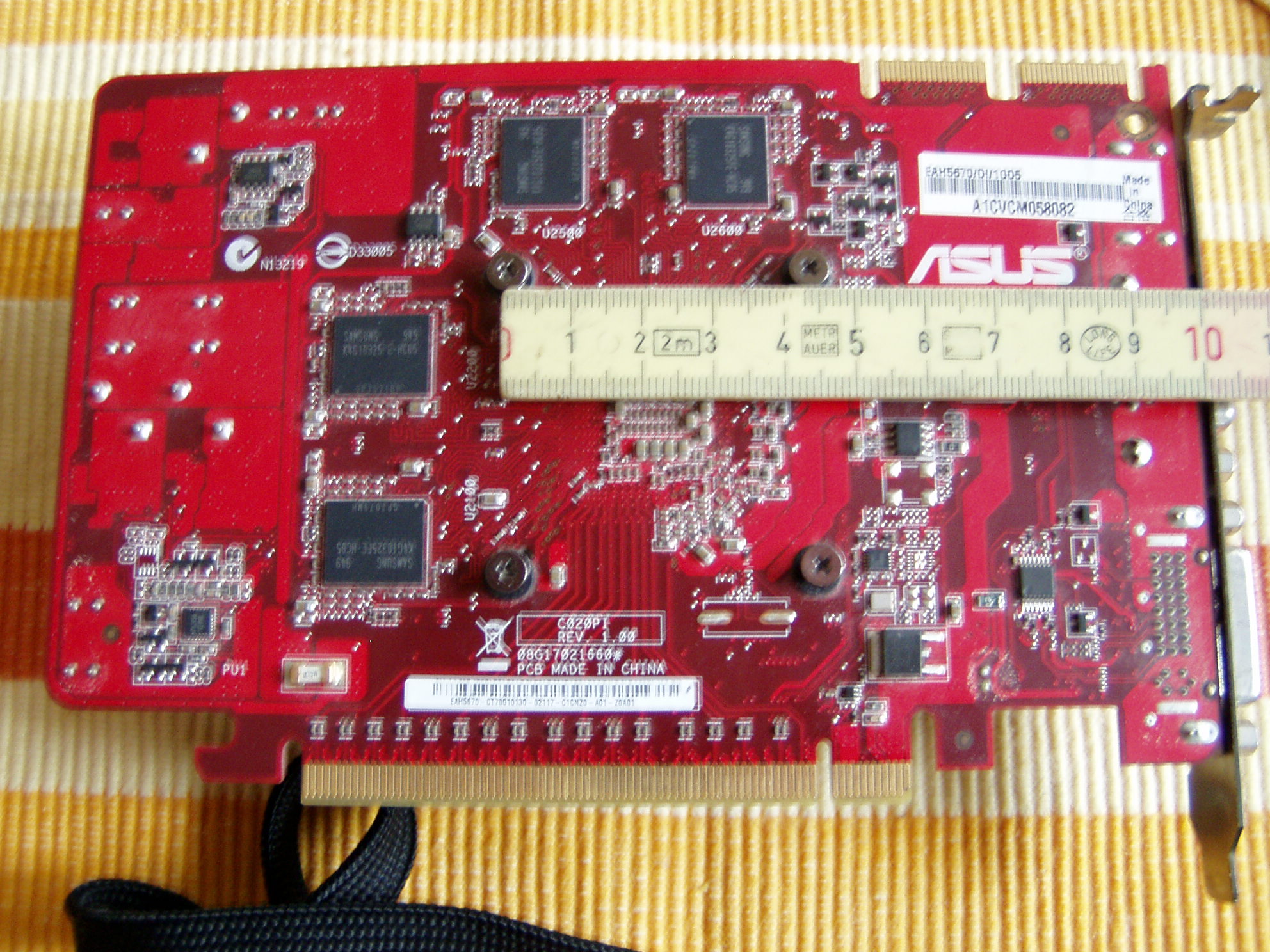

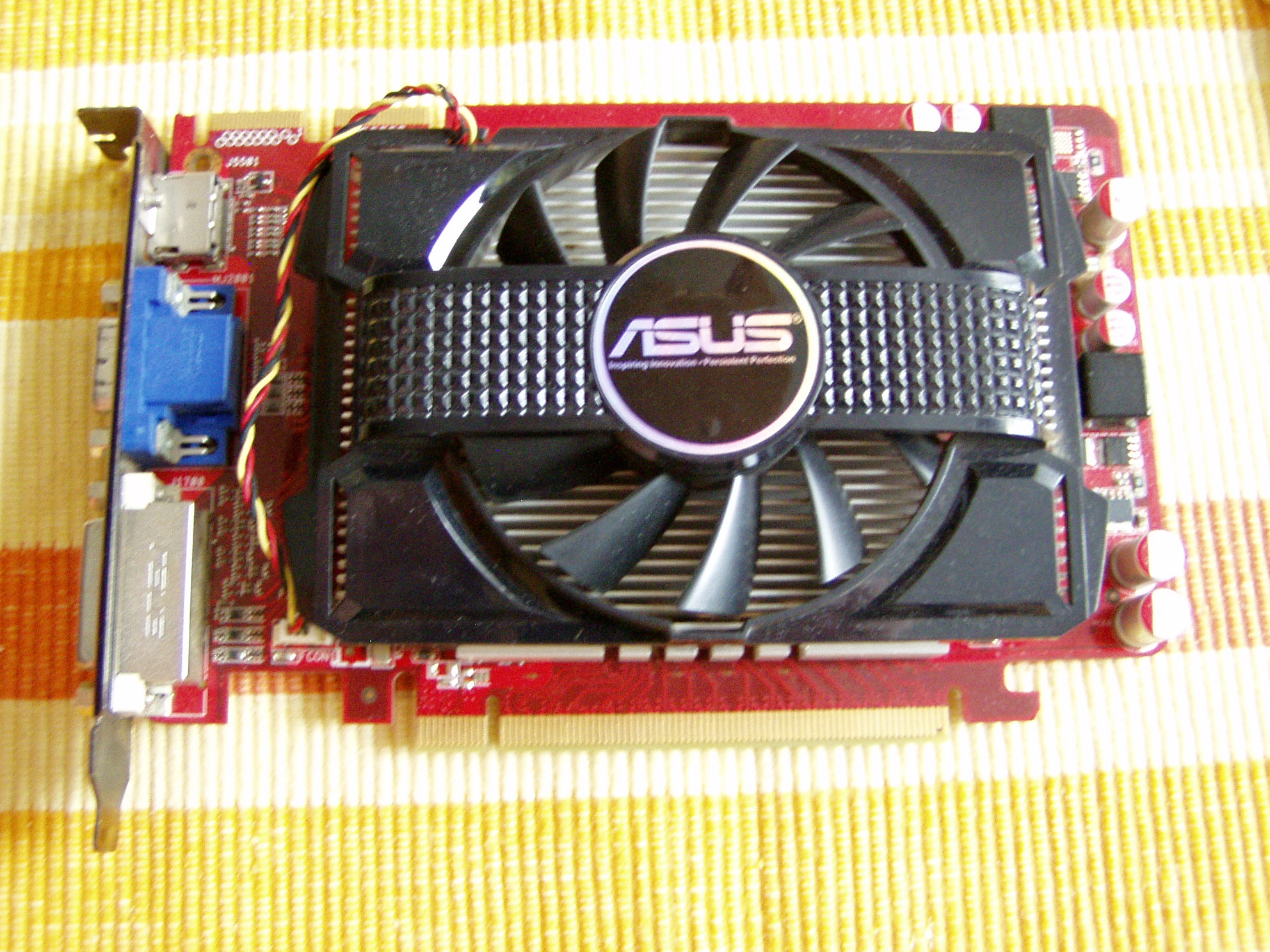

Das ist eine defekte ASUS EAH 5670 - Lüfter funktioniert aber noch



[andi_sco]

Mhh, dann muss ich die RX 6400 nochmal ausbauen.
Die Karte ist zwar noch nicht Retro, aber ein entsprechender Kühler hätte schon etwas.



[andi_sco]

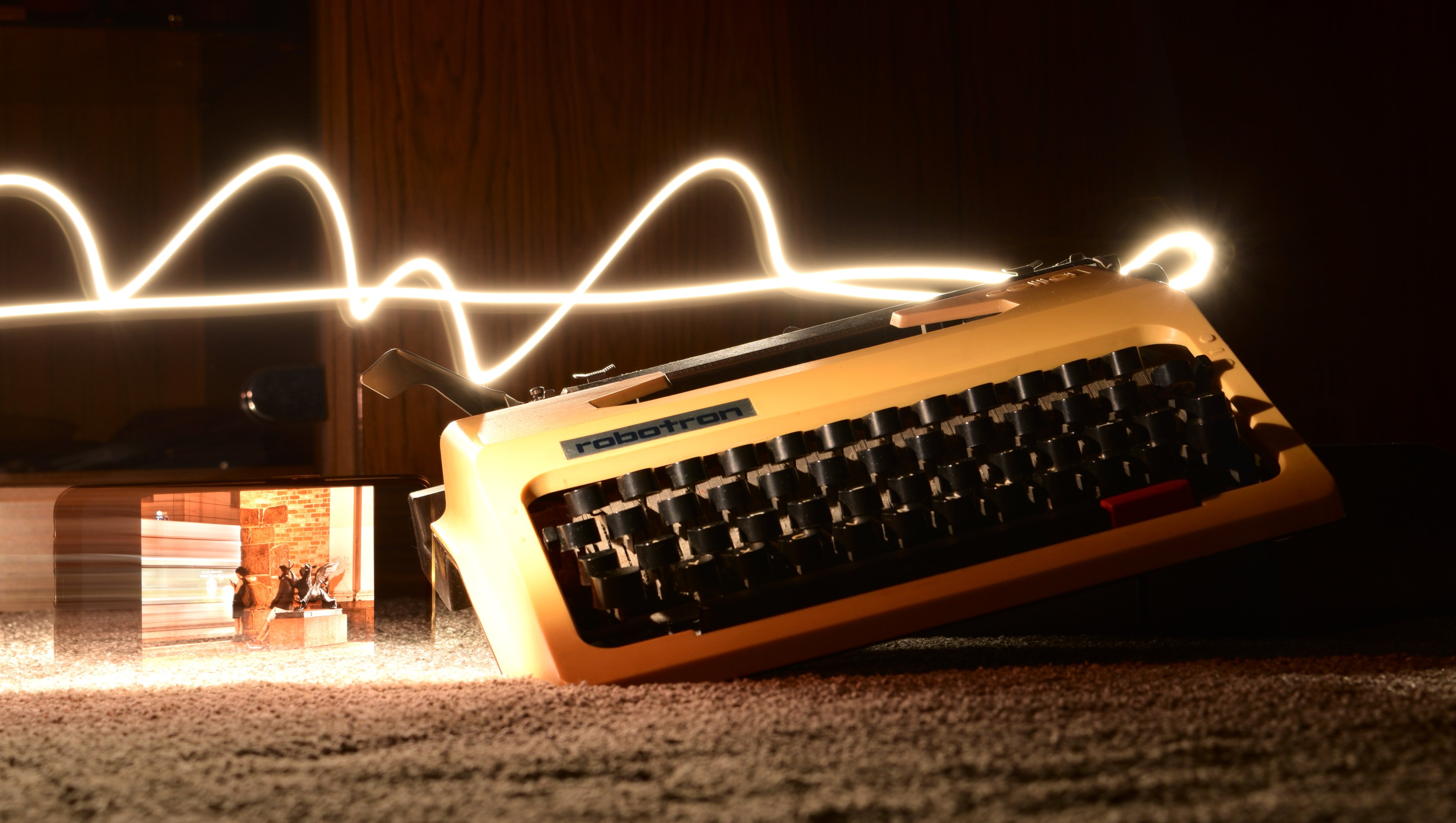

Auf der hab ich Tippen gelernt

Bissl staubig, aber sonst funktioniert die Mechanik noch



[NiXoN]

Alter, ihr macht mich fertig.

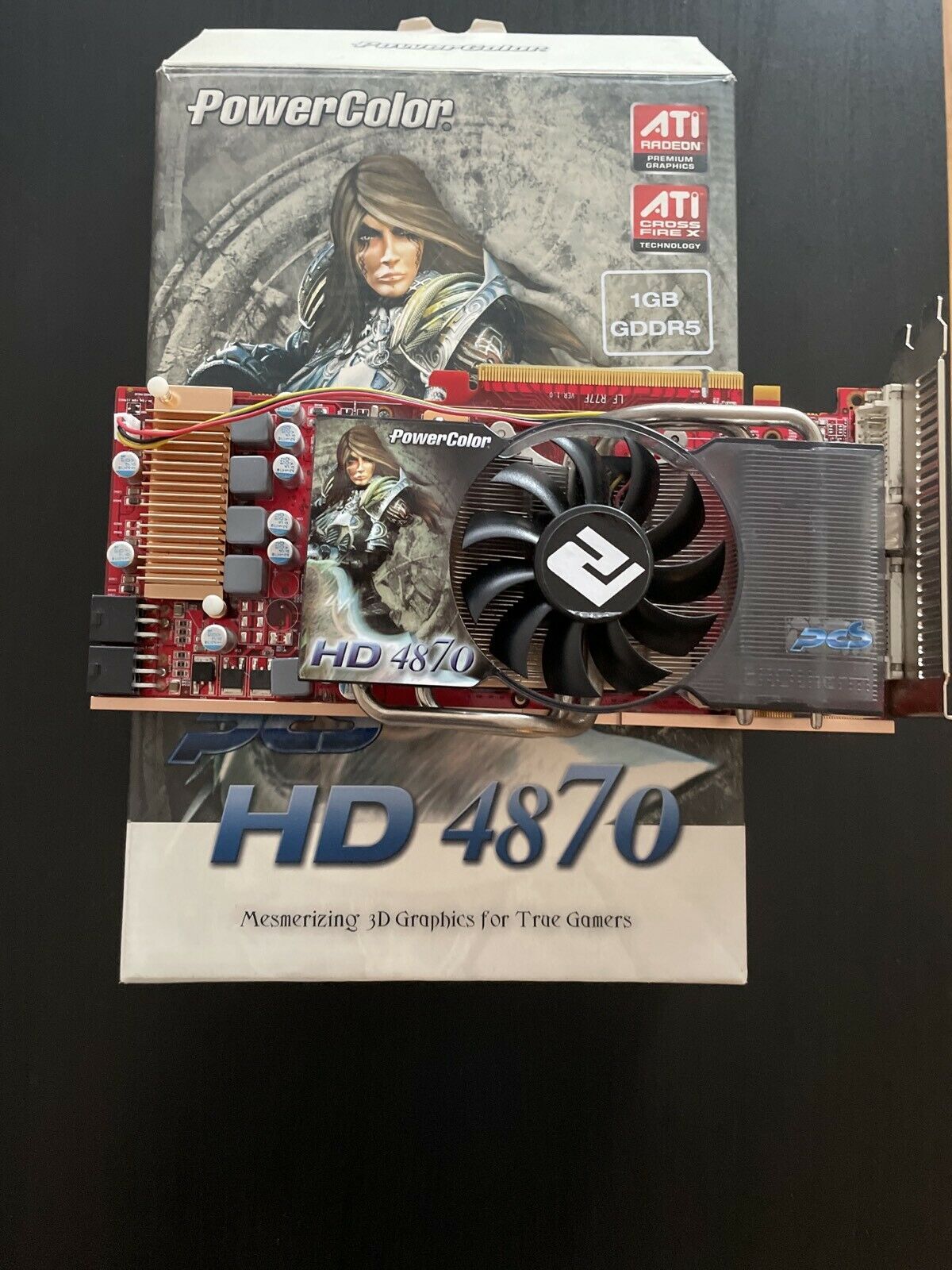

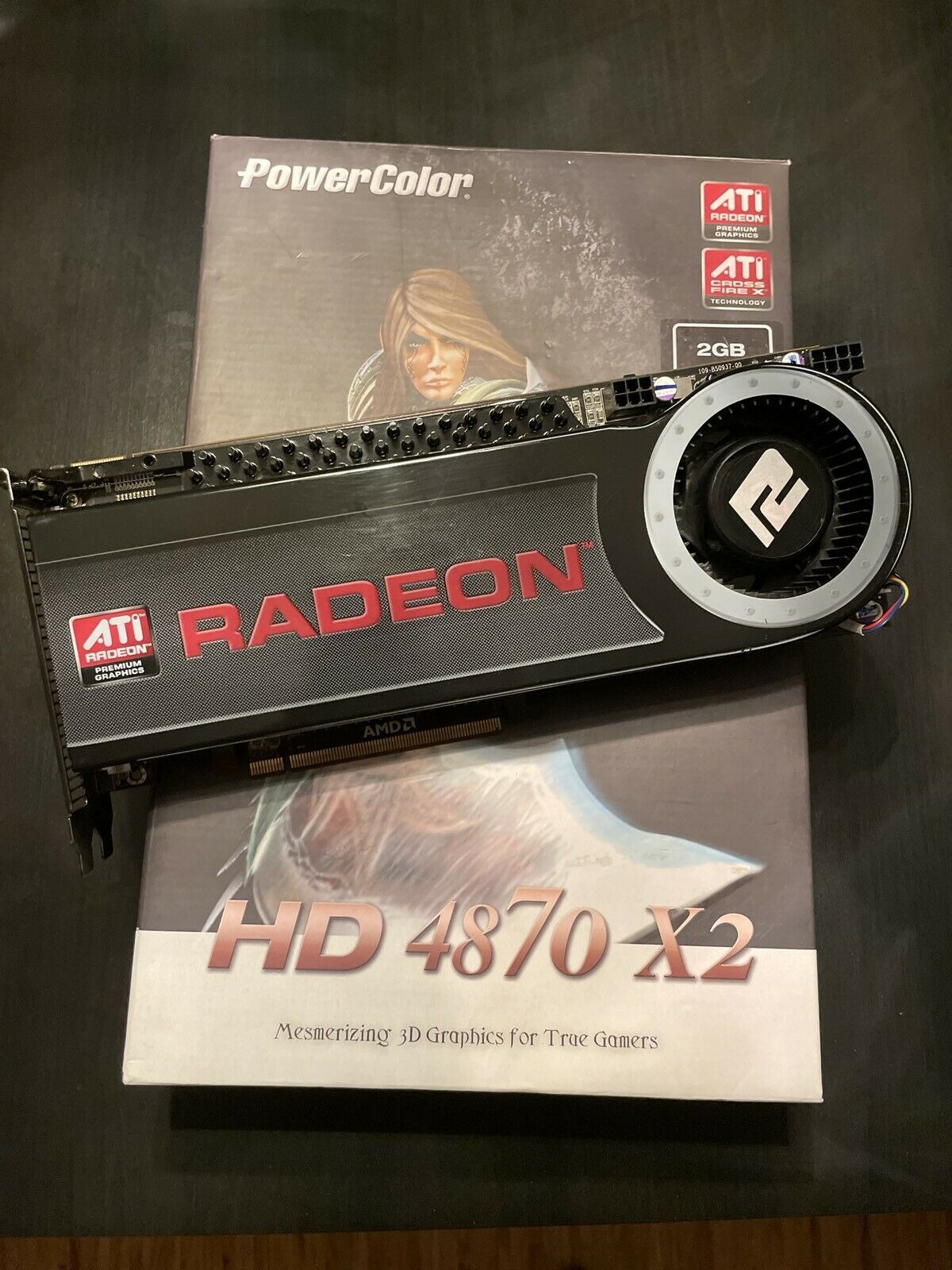

Wegen Euch hab ich schon wieder neue alte GPUs gekauft, hört doch mal auf solche geilen Setups zu zeigen

Originale Fotos kann ich aber erst nächste Woche liefern, also erstmal die Angebotsbilder

Das Dual-System müsste ich auch mal rauskramen und anwerfen, aber:

"Morgen, morgen, nur nicht heute...." :hust:



[andi_sco]

neue alte GPUs gekauft

Gute Heizungen

Ergänzung (24. September 2022)

Alter, ihr macht mich fertig.

Den Haftungsausschluss im Kleingedruckten hast du gelesen



[lowrider20]

blanke Gehäuse

Welches Gehäuse?



[Tzk]

dual Athlon MP 2000+ auf Tyan S2466 Tiger MPX mit 2GB RAM

<3 Wobei du da noch 1.5gb Ram zusätzlich stecken kannst. Und mittels Tweaks der Chipsatz Register geht der Ram sogar auf 2-2-2-6 Hab ich mit 3x1gb Samsung ZCCC auch so laufen. Je nach Gpu und Zusatzkarten booten sogar 4x1gb Ram einwandfrei, zumindest mit einer GF4 Ti gings. Mit einer 6800gt dann nicht mehr.

Kennt Ihr VGA Kühler mit folgenden Bohrungen:
60mm Diagonal, 45mm Seitenlänge.

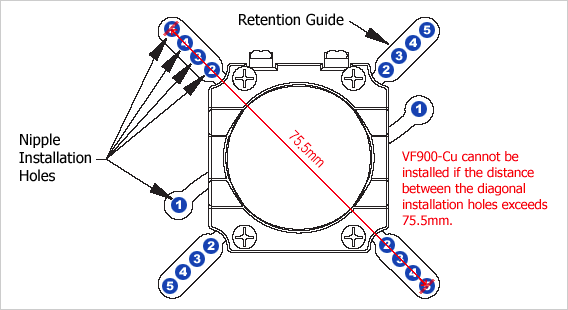

Was ist ganz klassisch mit einem Zalman VF900? Der hat folgende Bohrungen, wenn das Bild halbwegs passt, dann sollte die Bohrung "3" 60mm diagonal und etwa 41.6mm quadratisch auseinander sein. Rein rechnerich müssten es bei 60mm diagonal eigentlich ~42.5 quadratisch sein.

https://archive.techarp.com/showarticleace1.html?artno=327&pgno=3

Das gute Zeug von Infineon:

Das richtig gute Zeug von Infineon wäre FE-7, wobei der CT-7 schon "ganz ok" ist



[Karre]

Ja, aber 256MB Riegel die auf dem 440BX laufen und das richtig gute Zeug haben … schwierig ;-)

Ich möchte ja „nur“ 4 x 256Mb 150MHz CL2 zum laufen bringen :-)



[Tzk]

Guter Punkt, die FE-7 müssten für den BX die falsche Density haben, nämlich 256x8 (256mb singlerank), während du 128x8 brauchst, also 256mb dualrank. 150Mhz CL2 sollte aber klappen. Vielleicht gehen ja sogar 2-2-2-6/7 bei 150Mhz?



[Karre]

Problematisch ist halt 4x256 .. mal schauen ob das Board da so scharfe Timings noch mitmacht (signalweg Länge).

Ich setz mich die Tage pö a pö daran 🤓



[lowrider20]

45mm Seitenlänge.

Das Messen üben wir aber nochmal!



[andi_sco]

üben wir

Ups😅
