Display intern anschliessen aber wie

[Deru82]

Guten Tag, fuer meinen vitrinenschrank PC hab ich mir ein Display gekauft. Es heisst smart cool LCD for aida64 business. Es verfügt ueber usb c Anschluesse, wenn ich es ueber hub oder Mainboard anschliessen hab ich ein standard Bild und das geraet wird nicht erkannt im System.

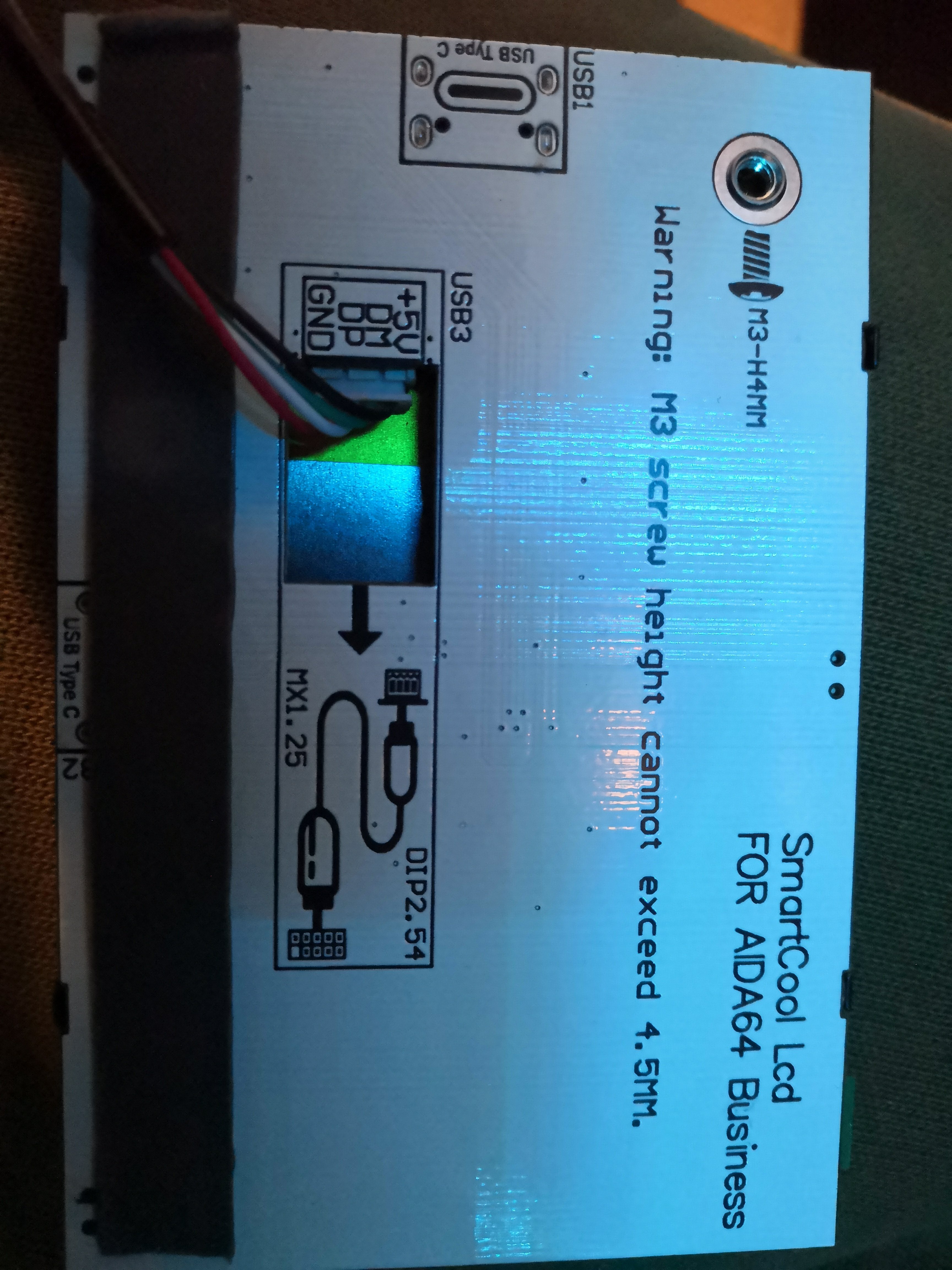

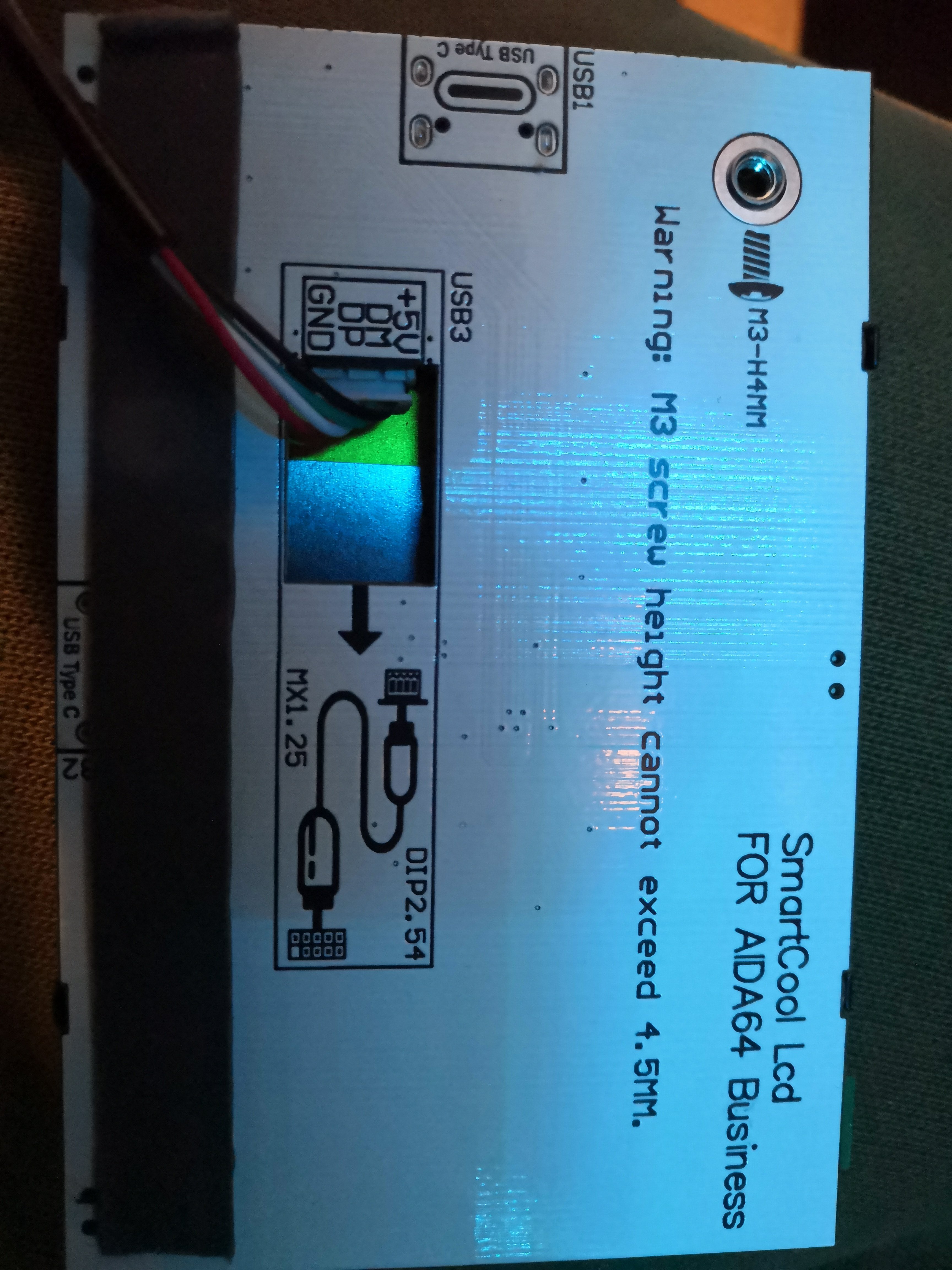

Auf der rueckseite ist ein Kabel mit 4 Pins, da steht usb 3, daneben ein Bild, das zeigt dip 2,54 und mx 1,25, soll also an den internen USB Anschluss.

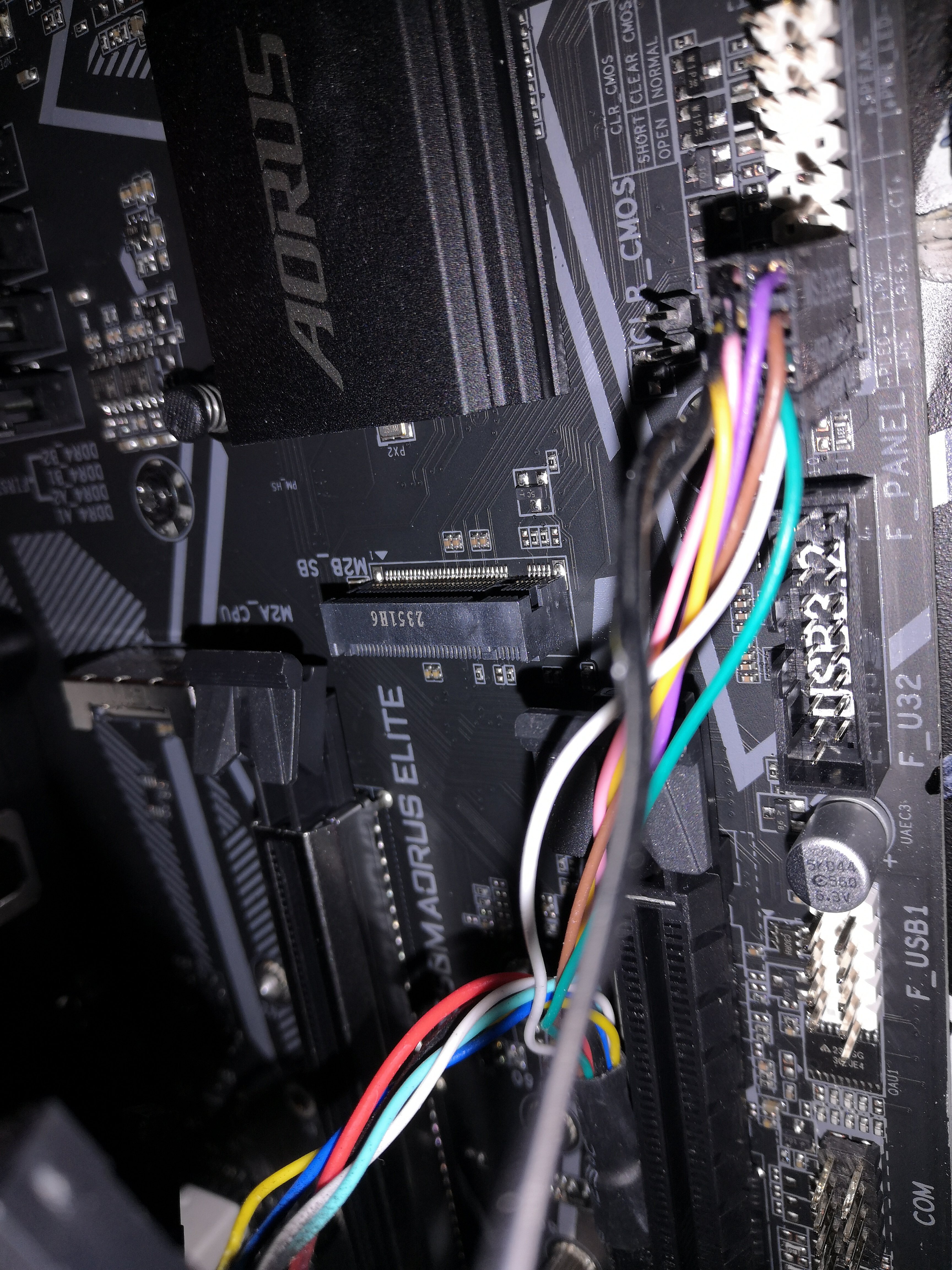

Nun funktioniert das aber nicht so recht, an meinem aorus B550m elite ist ja ein USB Anschluss namens f USB 1, darüber ein USB 3 Anschluss namens f u32, wie schliessen ich den Bildschirm denn nun richtig an?



[T.I.M.]

Sieht nach einem USB 2.0 Stecker aus.

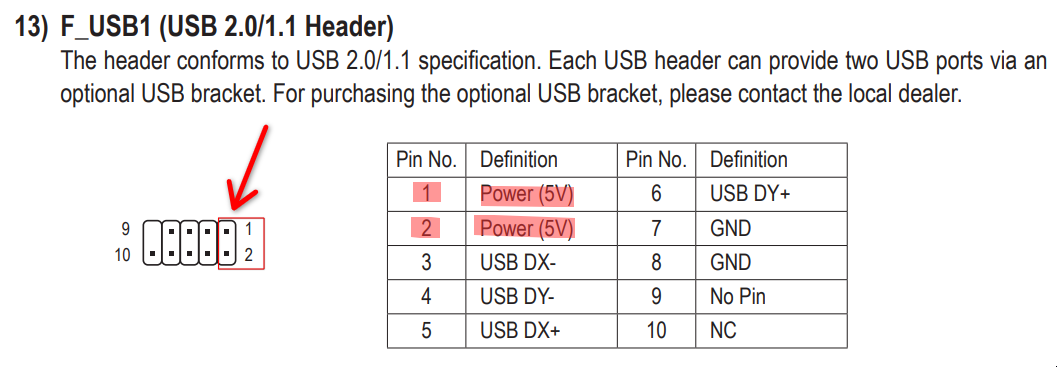

Der Stecker gehört an F_USB1 auf dem Mainboard, obere oder untere Reihe ist egal.
Auf die Polung achten!!!

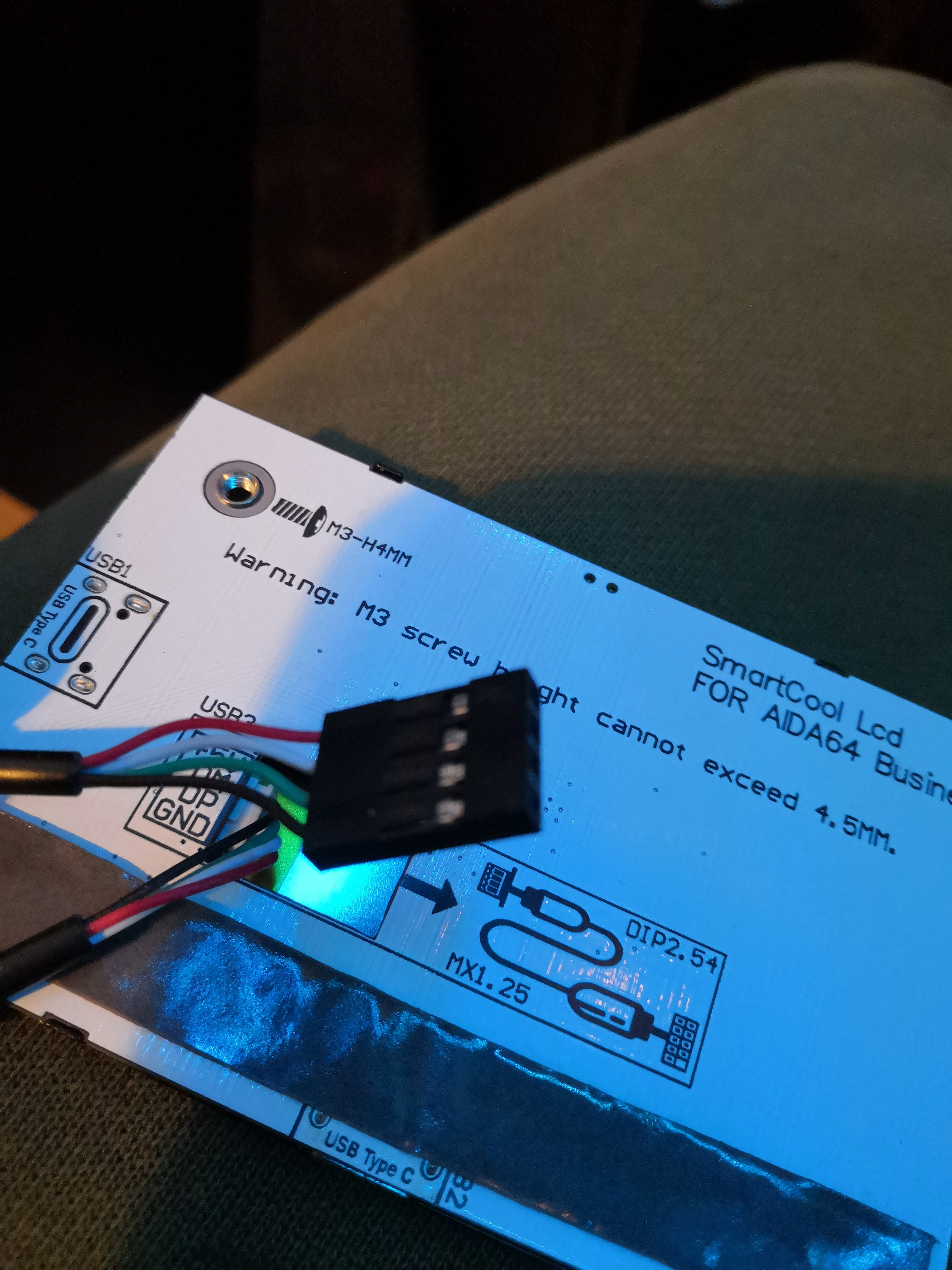

Am Display ist rot die GND Seite und schwarz die 5V Seite, das ist sehr unüblich und verwirrend. Der Stecker steckt da vmtl falsch rum drin.



[Utensil1538]

Hier gibt es noch eine Doku von AIDA64 zu den supporteten LCD-Displays. https://download.aida64.com/resources/lcd/aida64_lcd_guide.pdf



[madmax2010]

USB 1,

da
und wie in der anleitung deines mainboards beschrieben.
das ist ein ganz normaler usb2 stecker



[LiniXXus]

Geräte von Aquacomputer haben auch solche Stecker und da muss normalerweise auf dem Mainboard, dass Pluspol beachtet werden, damit der Stecker richtig herum eingesteckt wird.



[madmax2010]

wobei der "plus pol" power 5v und minus GND ist, nicht Data + und -



[Deru82]

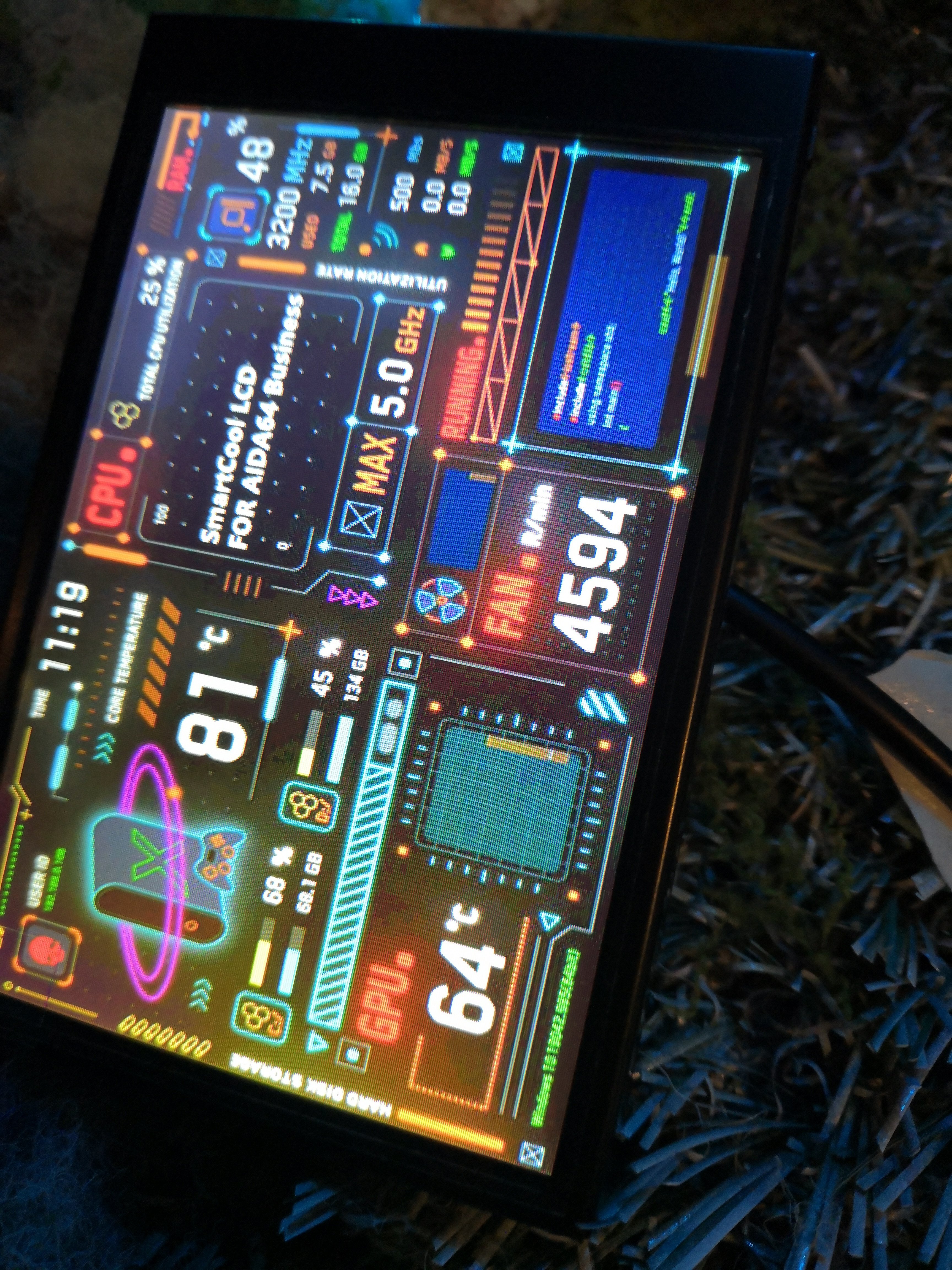

Danke, der Stecker war wirklich falsch rum im Bildschirm, nun leuchtet der Bildschirm und zeigt dieses standard Bild an. Wie bekomme ich denn nun hin, dass das Display als geraet erkannt wird und ich was darauf anzeigen lassen kann?



[Ccey]

Hier gibt es noch eine Doku von AIDA64 zu den supporteten LCD-Displays. https://download.aida64.com/resources/lcd/aida64_lcd_guide.pdf

Das ist ja man ne gute Übersicht.
Müsste mal bei Gelegenheit schauen ob die AliExpress Displays da auch dabei sind

Ergänzung (1. Dezember 2024)

Danke, der Stecker war wirklich falsch rum im Bildschirm, nun leuchtet der Bildschirm und zeigt dieses standard Bild an. Wie bekomme ich denn nun hin, dass das Display als geraet erkannt wird und ich was darauf anzeigen lassen kann?

Da wird es doch sicherlich eine Software vom Hersteller dafür geben. Ist keine Anleitung oder sonst was dabei ?



[LiniXXus]

wobei der "plus pol" power 5v und minus GND ist, nicht Data + und -

Passt schon, Pin 7 und 8 sind Minuspol.
Die mittleren, jeweils zwei Pole, sind die Datenanschlüsse.



[madmax2010]

Jojo, woltle das nur noch mal sehr genausagen.. Waere nicht der erste den ich gesehen habe der 5v und Gd an die Datenpins klemmt, weil da auch + und - dran steht



[Utensil1538]

Schätze der USB-C ist ein Display-Port und die Aida64 Business-Software ist Voraussetzung.



[LiniXXus]

Wie bekomme ich denn nun hin, dass das Display als geraet erkannt wird und ich was darauf anzeigen lassen kann?

Was willst du darauf angezeigt bekommen? Vielleicht findest du in der Bedienungsanleitung oder auf YouTube mehr dazu. Das ganze läuft, so weit mir richtig bekannt ist, mit AIDA64 zusammen. Aber genau weiß ich es auch nicht, da ich das Gerät nicht kenne.

Jojo, woltle das nur noch mal sehr genausagen.. Waere nicht der erste den ich gesehen habe der 5v und Gd an die Datenpins klemmt, weil da auch + und - dran steht

Habe bei mir auch 3 solche Stecker auf USB2 intern eingesteckt und das einzige, was ich beachten muss, ist der Pluspol des Steckers durch das rote Kabel und der Pluspol am USB2 Port. Da dieser Stecker, wie beispielsweise an Gigabyte zu sehen ist, andersherum verbaut ist. Mit MSI (oder Asus) ist das interne USB2 andersrum auf dem Mainboard.



[Deru82]

Ich moechte mir halt Temperatur Daten oder ähnliches anzeigen lassen und animationen oder Bilder. Nun hab ich aida64 trial und andere Programme probiert, aber mehr als dieses standard Bild zeigt es bisher nicht an. Ich brauche wohl Treiber dafuer, im geraete Manager ist ein geraet, welches Fehler beim anfordern einer geraete Beschreibung anzeigt. Leider war keine Anleitung oder Software enthalten



[Deru82]

Habe vieles probiert, aber der Bildschirm laesst sich nicht einrichten, egal welche Treiber oder Programme man probiert. Werde ihn wohl reklamieren und hab mir ein anderes Display bestellt, viele haben wohl das gleiche Problem mit diesem Modell. Danke fuer eure Beiträge.



[myway]

@Deru82
Hast du es statt mit AIDA64 mal mit HWiNFO und dem InfoPanel aus dem Microsoft Store probiert? Das soll bei einigen AliExpress USB Displays funktioniert haben.



[Deru82]

Hab ich ausprobiert, funktioniert aber nicht.
