DVI-zu-VGA-Adapter - DVI-Varianten?

[cumulonimbus8]

Hallo!

Ich gebe zu, das ist keine typische Grafikkarten-Frage.
Es ist schon eine Weile her, dass ich mir einen solchen Adapter zulegte (um VGA-Bildschirme an einen DVI-Anschluss hängen zu können). 24 Pins, daneben der flache Kontakt von je 2 Pins oben und unten flankiert.

Dann ist mir bei (zugegeben auch nicht den allerneuesten) Docking-Statiions aufgefallen, dass der DVI-Anschluss nur einen Schlitz den flachen Kontakt hat, ohne Löcher die 4 Pins dabei. Das hielt ich für halt für »etwas älter«. Nun musste ich mir eine Grafikkarte anschaffen, Modell ‹Einfach› zwar, aber längst nicht uralt. Auch dessen DVI-Port hatte nur den Schlitz, ohne die Löcher.

Was ist das? Sparsamkeit?
Oder warum keine ›toten‹ Löcher..? Mit anderen Worten müsste ich mir einen neuen altmodischen DVI-Adapter holen, die Zange ansetzen, oder gar sein Gegenstück wenn ein DVI-Moniitor plötzlich 4 Pins zu viel hat.

Kann mir jemand erklären was sich die Industrie da zurechtgesponnen hat?

CN8



[mugam]

Die DVI-Anschlüsse mit den zusätzlichen Löchern sind DVI-I-Anschlüsse und die Zusatzpins liefern analoge Signale, so dass man mit DVI-VGA-Adaptern VGA-Bildschirme anschließen kann.

Heutzutage gibt's oftmals nur DVI-D-Anschlüsse, die nur digitale Signale liefern, da kann man dann auch keine VGA-Bildschirme mehr per Adapter anschließen, was ja heutzutage auch sinnfrei wäre, wer will denn noch einen analogen Bildschirm anschließen.

Bei DVI-Kabeln und DVI-Monitoren werden diese Zusatzpins eh nicht verwendet, also ist das völlig problemfrei.

https://de.wikipedia.org/wiki/Digital_Visual_Interface



[WhyNotZoidberg?]

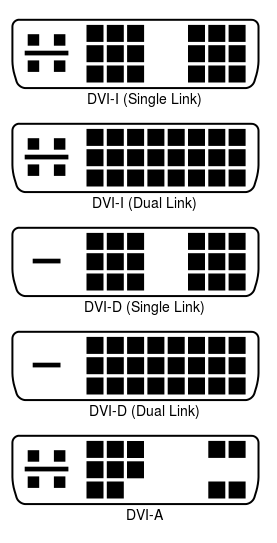

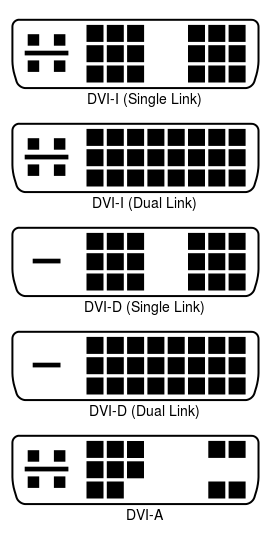

Digital Visual Interface



[ohmsl]

Kommt drauf an, ob es sich um DVI-A, DVI-I oder DVI-D handelt.

https://de.wikipedia.org/wiki/Digital_Visual_Interface

Von DVI-D auf VGA geht nur über Konverter.



[Cardhu]

Bei DVI-Kabeln und DVI-Monitoren werden diese Zusatzpins eh nicht verwendet, also ist das völlig problemfrei.

Gibt Monitore mit DVI-I Eingang, damit du den VGA-Ausgang nutzen kannst, falls du keinen DVI hast. Zugegeben sind das wohl eher ältere Monitormodelle
Und Kabel gibt es auch mit den Analogpins.
Also falls du das meinst^^

@TE: Was hast du denn da für einen uralten Monitor, dass der nur VGA hat?



[itm]

Selbst bei vollbelegtem DVI D ist nicht gesichert das alle Auflösungen unterstützt werden. Habe selbiges mit einer E-Port Dock erlebt (mehr als 1080p ist da nicht drin), außer man verwendet DisplayPort.


tmkoeln



[Candy_Cloud]

Die neuen Karten haben nur DVI-D, weil der analoge Ausgang von den GPU Chips nicht mehr erzeugt wird.

Das ist die Antwort auf die Frage.

Das haben die Hersteller Nvidia und AMD so beschlossen.



[cumulonimbus8]

Recht interessant. Die Karte hat immerhin (wie die Dcocking-Stations) eine VGA-Anschluss…

was ja heutzutage auch sinnfrei wäre, wer will denn noch einen analogen Bildschirm anschließen

Ich →

Zugegeben sind das wohl eher ältere Monitormodelle

→ Für Officezwecke reichen die alten Flatscreens allemal - und welcher Gamer nutzt Dockingstations?

Mich hats nur gewundert weil ich nicht auch noch alle DVI-Normen im Kopf haben kann. Ist also ohne die Pins (bzw. Löcher) der Zwang zu Digital.

Dann wäre das erledigt. Danke an alle.

CN8
