[Den letzten Beitrag hier mal nach oben gezogen]
Gesleeved werden sollen Verlängerungskabel, welche vom Board durch die Rückwand gehen. Hierfür hatte ich mir bereits weiß Gesleevete besorgt, doch das war unnötig. Mit zwei Sleeves und Schrumpel wird das Paket zu dick, um noch in die Steckerlöcher zu passen.
Damit fällt auch die isolierende "Antirutschmatte" aus einem ersten Schrumpel über den Crimp weg. Vielleicht geht es mit extra dünnen Schrumpeln, die gibts ja auch, aber jetzt mach ichs klassisch, sonst werd ich ja nie fertig...

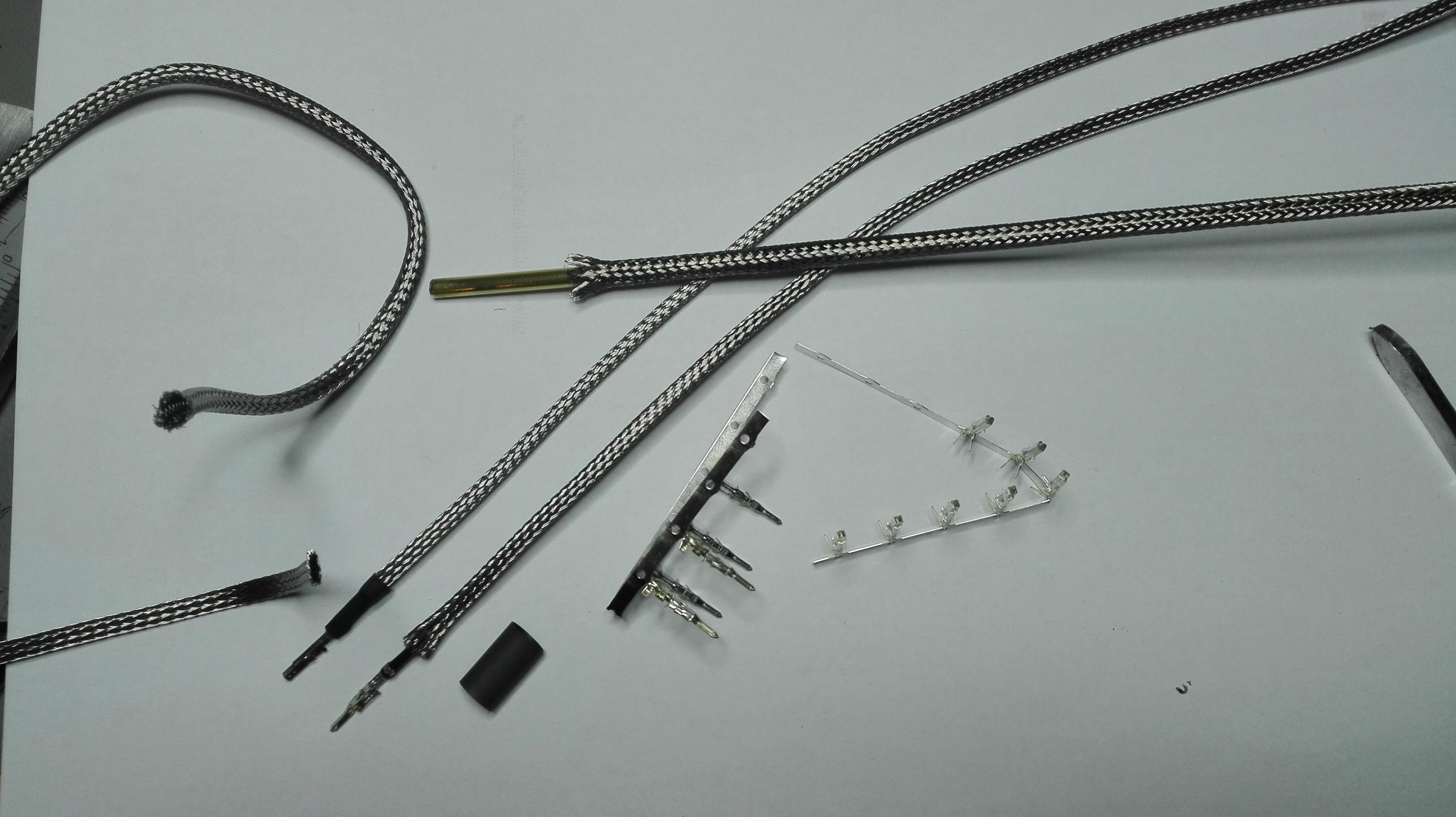

Das Geflecht wird relativ gestreckt und flachgepresst geliefert - nicht so stark, daß bleibende Knicke entstehen würden - und wird erst einmal geweitet. Dafür verwende ich erst eine spitze Pinzette und dann ein einfaches 4mm Messingrohr, vorne leicht mit einer Feile abgerundet.
Dann den abisolierten (und in meinem Fall entsleeveten) Draht durchgeschoben und beide Enden gecrimpt - zum Sleeve lasse ich 3-4mm Abstand.
Nun nur noch das Geflecht straffen und glätten, um dann die Enden zu Schrumpeln - einen halben Millimeter über die vorderste Crimpklammer, bzw den Halben weiter über die hintere/innere Große.
Anhang anzeigen 629567
Viel Spass beim Ausprobieren und Verbessern. Vielleicht versuchts ja mal jemand mit dünnem Schrumpfschlauch für die Isolierung vom Crimp, um das Geflecht bis in den Stecker hinein nach vorne schieben zu können und nem dünnen transparenten Schrumpel zu Fixierung darüber. Aber auch so schauts klasse aus. Ich mag den metallischen Schimmer des Gewebes
PS:
Nochmal gekrimpt habe ich vor allem deshalb, weil mir von 5 mit fermeintlichem Qualitätswerkzeug aus dem Stecker entfernten Kontakten, an diesen insgesamt 2 Widerhaken abgbrochen sind. Da hab ich sie kurzerhand alle abgeschnitten, neu abisoliert und neu gecrimpt. Das Gerupfe und Gefummel war mir zu blöd. So war das alles wesentlich entspannter und einfacher.
PPS:
Noch ein Wort zu Flachbandkabel.
Da ein Schrumpfschlauch in diesen Fällen nur auf die Schmalseiten Druck ausübt und bei den Längsseiten relativ locker bleibt, muss hier ein Kleber für die Fixierung sorgen. Ich habe einen schnellen 2K Epoxydharzkleber für die Enden des Sleeves verwendet und die Klebestellen sofort mit Tesafilm fest umwickelt. Nach Abbindung des Klebers nochmal eine dünne Schicht aufgetragen und dann ein Stück Schrumpfschlauch zur Kaschierung der Klebestelle darüber geschrumpft.

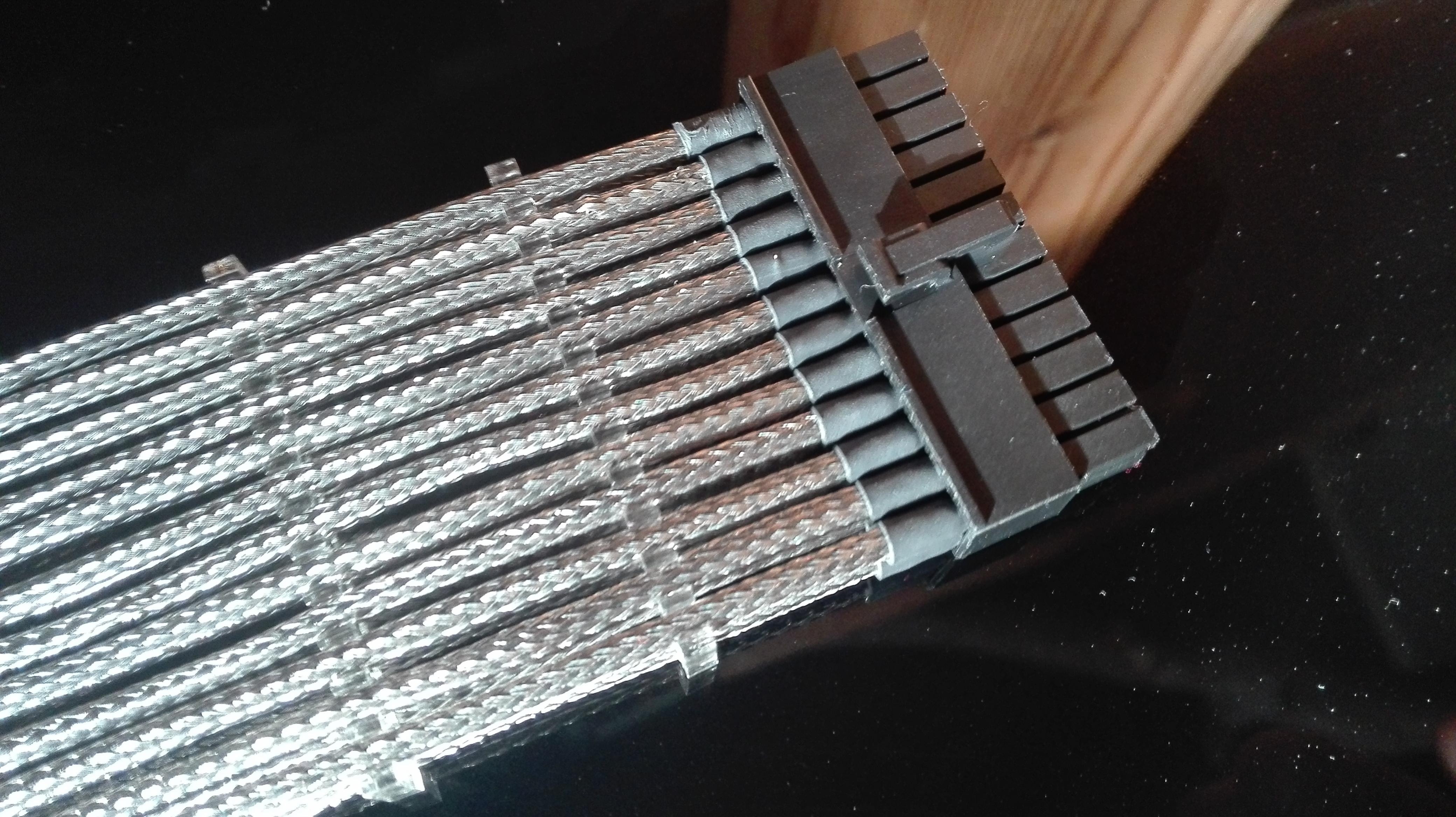

Im Endergebnis schauts dann so aus. Hier am Beispiel des 24ATX Kabels.
Wiegt aber auch gleich doppelt so viel
Anhang anzeigen 630151
Eine durchaus lohnenswerte Mühe wie mir scheint.
[ursprünglich erster Post]
Hab mir Sleeves aus Edelstahlgewebe bestellt und wollte mal anfragen, ob mir jemand den einen oder anderen Tip geben kann.
Hab noch nie gesleeved und meine theoretischen Kenntnisse beschränken sich auf den Inhalt diverser Videos. Sind die anders zu handhaben als normale Kunststoffgewebesleeves?
Soll ich zuerst einen Schrumpfschlauch als "Antirutchmatte an die Enden häkeln, dann das Geflecht drüber und nochmal n Schrumpel?
So versuchen das bis in den Stecker rein, oder lieber nur bis direkt davor (Kontaktvermeidung)?
Was schaut besser aus - transparenter oder schwarzer Schrumpfschlauch? (Ja ich weiß, reine Geschmackssache, aber ich bin halt unentschlossen )
Würde es gerne vermeiden durch Fehler ewig und drei Tage lernen zu müssen. Bin mehr ein Freund davon, daß die Dinge auf Anhieb sitzen und gefallen. Bin halt ne faule Sau
Gesleeved werden sollen Verlängerungskabel, welche vom Board durch die Rückwand gehen. Hierfür hatte ich mir bereits weiß Gesleevete besorgt, doch das war unnötig. Mit zwei Sleeves und Schrumpel wird das Paket zu dick, um noch in die Steckerlöcher zu passen.
Damit fällt auch die isolierende "Antirutschmatte" aus einem ersten Schrumpel über den Crimp weg. Vielleicht geht es mit extra dünnen Schrumpeln, die gibts ja auch, aber jetzt mach ichs klassisch, sonst werd ich ja nie fertig...
Das Geflecht wird relativ gestreckt und flachgepresst geliefert - nicht so stark, daß bleibende Knicke entstehen würden - und wird erst einmal geweitet. Dafür verwende ich erst eine spitze Pinzette und dann ein einfaches 4mm Messingrohr, vorne leicht mit einer Feile abgerundet.
Dann den abisolierten (und in meinem Fall entsleeveten) Draht durchgeschoben und beide Enden gecrimpt - zum Sleeve lasse ich 3-4mm Abstand.
Nun nur noch das Geflecht straffen und glätten, um dann die Enden zu Schrumpeln - einen halben Millimeter über die vorderste Crimpklammer, bzw den Halben weiter über die hintere/innere Große.
Anhang anzeigen 629567
Viel Spass beim Ausprobieren und Verbessern. Vielleicht versuchts ja mal jemand mit dünnem Schrumpfschlauch für die Isolierung vom Crimp, um das Geflecht bis in den Stecker hinein nach vorne schieben zu können und nem dünnen transparenten Schrumpel zu Fixierung darüber. Aber auch so schauts klasse aus. Ich mag den metallischen Schimmer des Gewebes
PS:
Nochmal gekrimpt habe ich vor allem deshalb, weil mir von 5 mit fermeintlichem Qualitätswerkzeug aus dem Stecker entfernten Kontakten, an diesen insgesamt 2 Widerhaken abgbrochen sind. Da hab ich sie kurzerhand alle abgeschnitten, neu abisoliert und neu gecrimpt. Das Gerupfe und Gefummel war mir zu blöd. So war das alles wesentlich entspannter und einfacher.
PPS:
Noch ein Wort zu Flachbandkabel.
Da ein Schrumpfschlauch in diesen Fällen nur auf die Schmalseiten Druck ausübt und bei den Längsseiten relativ locker bleibt, muss hier ein Kleber für die Fixierung sorgen. Ich habe einen schnellen 2K Epoxydharzkleber für die Enden des Sleeves verwendet und die Klebestellen sofort mit Tesafilm fest umwickelt. Nach Abbindung des Klebers nochmal eine dünne Schicht aufgetragen und dann ein Stück Schrumpfschlauch zur Kaschierung der Klebestelle darüber geschrumpft.
Ergänzung ()
Im Endergebnis schauts dann so aus. Hier am Beispiel des 24ATX Kabels.
Wiegt aber auch gleich doppelt so viel
Anhang anzeigen 630151
Eine durchaus lohnenswerte Mühe wie mir scheint.
[ursprünglich erster Post]
Hab mir Sleeves aus Edelstahlgewebe bestellt und wollte mal anfragen, ob mir jemand den einen oder anderen Tip geben kann.
Hab noch nie gesleeved und meine theoretischen Kenntnisse beschränken sich auf den Inhalt diverser Videos. Sind die anders zu handhaben als normale Kunststoffgewebesleeves?
Soll ich zuerst einen Schrumpfschlauch als "Antirutchmatte an die Enden häkeln, dann das Geflecht drüber und nochmal n Schrumpel?
So versuchen das bis in den Stecker rein, oder lieber nur bis direkt davor (Kontaktvermeidung)?
Was schaut besser aus - transparenter oder schwarzer Schrumpfschlauch? (Ja ich weiß, reine Geschmackssache, aber ich bin halt unentschlossen
)Würde es gerne vermeiden durch Fehler ewig und drei Tage lernen zu müssen. Bin mehr ein Freund davon, daß die Dinge auf Anhieb sitzen und gefallen. Bin halt ne faule Sau
